Предотвращение отказов сальника и крепежа прицепного устройства
Тракторы соединяют навесное оборудование через трёхточечную навеску и прицепную сцепку. Если замок сцепки ослабнет из-за износа и вибрации, прицеп может отсоединиться. Болты крышки сальника должны затягиваться равномерно; при перекосе рабочая кромка сальника изнашивается с одной стороны, вызывая утечку масла и выход подшипника из строя. Эта страница описывает механизмы отказов и выбор крепежа для предотвращения этих рисков
Аудит рисков // Инженерная диагностика
Руководство по подводным камням закупок
"Это происходит каждый день на производственной линии."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Неравномерная затяжка болтов крышки сальника вызывает эксцентричный износ сальника
Корректирующие меры
Риск-02
Выскальзывание замка прицепного устройства из-под вибрации
Корректирующие меры
Риск-03
Выскальзывание замка прицепного устройства из-под вибрации
Корректирующие меры
Особенности условий эксплуатации
Критические проверки крепежа для надёжности сальника и hitch
Утечки сальника и отсоединение hitch часто вызваны проблемами с крепежом: неравномерный момент затяжки болтов или недостаточная фиксация. Используйте эти проверки для указания и верификации крепежа в ваших закупках
Что проверить
- 1Болты крышки сальника: момент затяжки должен применяться в 2-3 этапа по диагональной крестообразной схеме; отклонение конечного момента <±10% для предотвращения эксцентричного износа рабочей кромки сальника
- 2Замок hitch: должен иметь конструкцию против откручивания (например, пружинный или шплинт типа R с цепью) для противодействия выскальзыванию при вибрации 20-50 Гц
- 3Интервал проверки: каждые 250 часов эксплуатации или 6 месяцев; повторная затяжка если ниже 80% указанного момента; замена при поражении коррозией >5% площади поверхности или превышении допустимых пределов глубины ямок
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Последовательность затяжки болтов крышки | Неравномерный момент перекашивает крышку, вызывая износ и утечку рабочей кромки сальника | Диагональная крестообразная схема, 2-3 этапа, отклонение конечного момента <±10% |
| Антираскручивающая фиксация замка hitch | Вибрация вызывает выскальзывание замка, приводящее к отсоединению прицепа | Самозапирающийся пружинный или шплинт типа R с дополнительной цепью |
| Уровень защиты от коррозии | Коррозия ослабляет крепёж и вызывает преждевременный отказ | Dacromet или 316L для C5-M |
| График проверки и замены | Предотвращает неожиданные отказы в процессе эксплуатации | Каждые 250 ч или 6 месяцев |
Значения моментов затяжки и пределы коррозии следует проверять по спецификациям производителя оборудования
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Неравномерная затяжка болтов крышки — путь к прижогу подшипника
Возьмем крышку сальника на выходном валу редуктора или валу привода жатки: 3–4 болта M6–M8 затянуты неравномерно — в итоге горит подшипник. Когда цепочка понятна, приемка знает, на что смотреть.
- 1Болты крышки затянуты неравномерно — 3–4 болта M6–M8 несут нагрузку неравномерно, крышка перекашивается
- 2Кромка сальника контактирует с валом эксцентрично — один участок кромки прижат сильнее и изнашивается быстрее
- 3На кромке вырабатывается канавка — уплотняющая поверхность выходит из строя
- 4Утечка масла — масло редуктора или жатки просачивается мимо сальника, уровень падает
- 5Подшипник работает без смазки и пригорает → капитальный ремонт
- 6Решение: затягивать по диагонали поэтапно (30% → 60% → 100%), обязательно динамометрическим ключом, болт за болтом
В данном слоте нет оценочных значений величин.
Технический справочник отрасли
Болты крышки сальника: размер, поэтапная затяжка и повторный контроль
Заказывайте и принимайте болты крышки по этой таблице — размер, последовательность затяжки и конечный момент затяжки сведены в одном месте, без затяжки «на ощупь» на месте.
| Параметр | Характеристика |
|---|---|
| Размер болта | M6–M8; класс прочности 8.8 / 304 два уровня (выбор по условиям работы) |
| Количество болтов на крышку | 3–4 |
| Последовательность затяжки | По диагонали крест-накрест, поэтапно: 30% → 60% → 100% |
| Конечный момент затяжки | M6 ≈ 10 N·m; M8 ≈ 25 N·m (стандартный момент для класса 8.8) |
| Инструмент | Динамометрический ключ, обязательно |
| Срок повторной проверки | При замене сальника (повторный контроль при каждом вскрытии крышки) |
M6 ≈ 10 N·m и M8 ≈ 25 N·m — оценочные значения величин.
Технический справочник отрасли
Стопорные пальцы сцепки: выбор с пружинным замком и предрейсовые проверки
Правила выбора и проверки стопорных пальцев прицепной сцепки — R-шплинты не держат при полевой вибрации, поэтому выбирайте и принимайте по этим пунктам.
- Тип: только палец с пружинным самоконтрящимся замком — R-шплинты от полевой вибрации ослабевают и не выполняют требование против выпадения
- Размер: сталь 45# с пружинным самоконтрящимся механизмом, φ16–25 mm
- Отказ в одну строку: неровности поля → прицеп подскакивает → палец ходит в отверстии → нижний R-шплинт стряхивается вибрацией → палец постепенно выходит наружу
- Регламент проверки: осматривать стопорный палец и отверстие перед каждым выездом
В данном слоте нет оценочных значений величин.
Технический справочник отрасли
Две закупочные линии для болтов крышек и стопорных пальцев: OEM, запчасти и границы поставки
Болты крышек сальников и стопорные пальцы сцепки относятся к двум разным закупочным линиям в сельхозтехнике — различайте OEM-комплектацию и полевые запчасти, и ритм заказа и создания запасов будет выстроен правильно.
Болты крышек сальников поставляются массово для OEM (устанавливаются на машину); стопорные пальцы сцепки — полевые запчасти — быстро изнашиваются, и пик создания запасов приходится на период перед горячим сезоном. Границы поставки: в рамках поставки = крепеж, такой как болты крышек сальников и стопорные пальцы сцепки с пружинным самоконтрящимся замком; вне рамок = тракторы или комбайны в сборе и валы отбора мощности в сборе (требуют динамической балансировки) — не включайте их в запрос на крепеж.
В данном слоте нет оценочных значений величин.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · A · Стандарт сельхозоборудования | B · B · Усиленный тяжелый | C · План C · Экспорт/Высоконагруженная эксплуатация | |
|---|---|---|---|
| 1. БОЛТ КРЫШКИ САЛЬНИКА | |||
| Спецификация | M8-M10 класс 8.8 | M8-M10 | M8-M10 |
| Материал | Резина EPDM | Резина EPDM | Резина EPDM |
| Класс | Класс 8.8 | — | — |
| Покрытие | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| 2. САМОЗАПИРАЮЩИЙСЯ ПРУЖИННЫЙ ЗАМОК ПРИЦЕПНОГО УСТРОЙСТВА | |||
| Спецификация | По модели hitch | По hitch | По hitch |
| Материал | 40Cr + оцинкованный | 304 + оцинкованная цепь | 316L + оцинкованная цепь |
| Покрытие | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
Руководство по выбору
Выбор модели
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемый план | Ключевое основание |
| Стандартные условия эксплуатации в сельском хозяйстве — крышки масляных уплотнений и сцепные устройства прицепов на стандартных тракторах | План A (Dacromet Standard): болт крышки масляного уплотнения (M8-M10, класс прочности 8.8, углеродистая сталь Dacromet) + пружинный самоконтрящийся стопорный штифт сцепки (40Cr + оцинкованный) | ISO 898-1; ISO 6194 |
| Рисовое поле / эксплуатация в тяжелых условиях — воздействие высокой влажности и коррозии | План B (304 + Double Safety): болт масляного уплотнения (M8-M10) + R-образный предохранительный штифт (304 + оцинкованная цепь) в качестве вторичной страховки для тяжелонагруженных прицепов | ISO 898-1; ISO 6489; GB/T 9877 |
| Высокая коррозия / экспортные стандарты / суровые условия — сельскохозяйственная техника с сертификацией для экспорта в ЕС/США, непрерывная эксплуатация с высокой интенсивностью | План C (Export/High-Load Operation): болт масляного уплотнения (M8-M10) + R-образный предохранительный штифт (316L + оцинкованная цепь); класс прочности 12.9 Dacromet + узел против самоотвинчивания, соответствует экспортным стандартам для сельскохозяйственной техники | ISO 898-1; ISO 6489; GB/T 9877 |

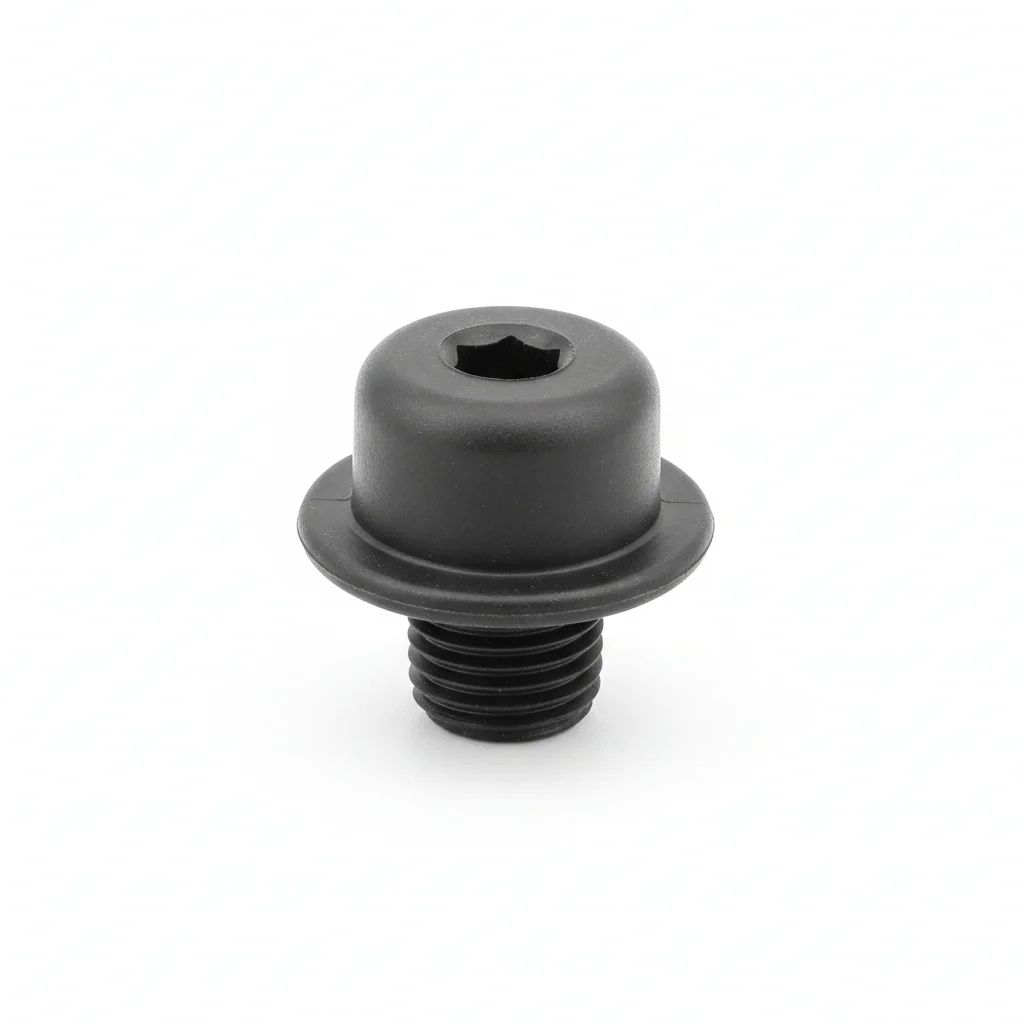

A · Стандарт сельхозоборудования
Стандарт C3 по ISO 12944-2

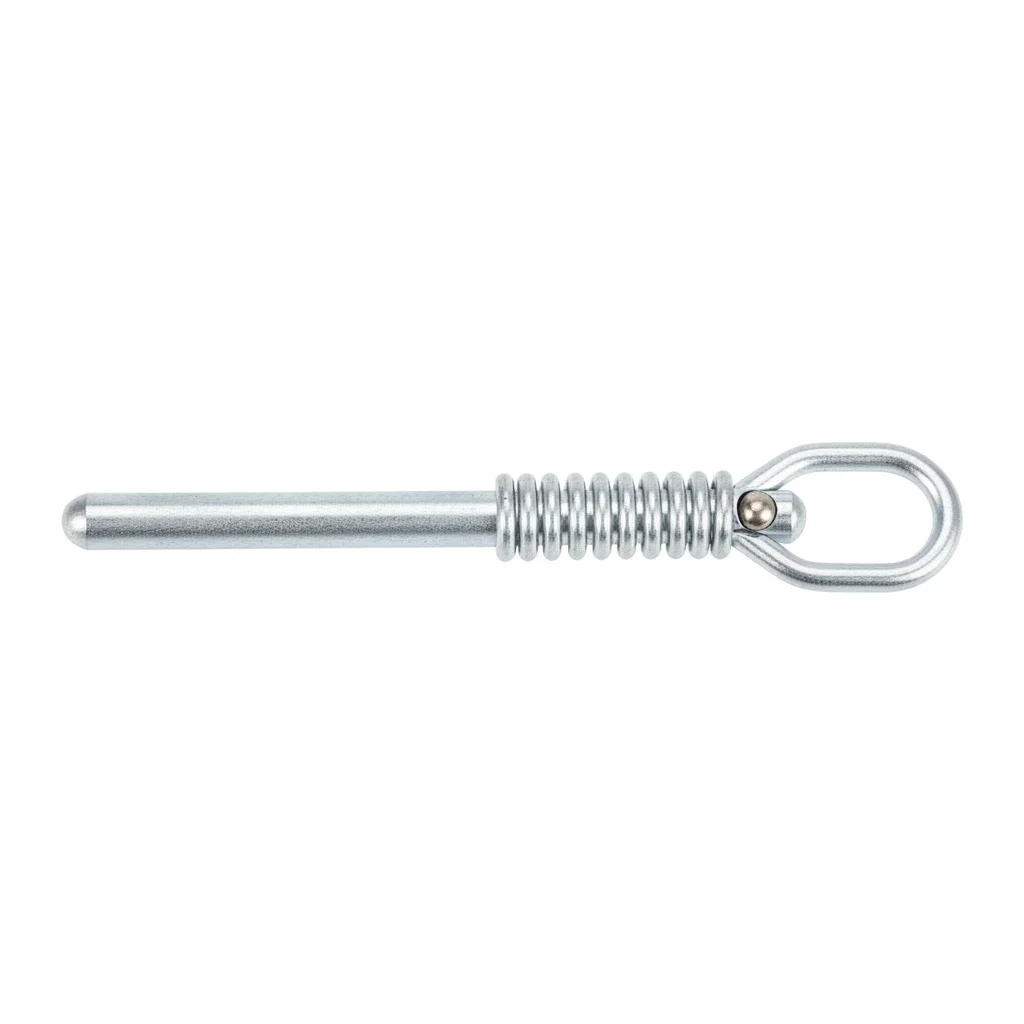

| Болт крышки сальника | Самозапирающийся пружинный замок прицепного устройства | |
|---|---|---|
| Спецификация | M8-M10 класс 8.8 | По модели hitch |
| Материал | Резина EPDM | 40Cr + оцинкованный |
| Класс | Класс 8.8 | — |
| Покрытие | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| Коррозия | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Крышка скелетного сальника | Прицепное устройство |
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1 мм на 100 мм.
- Нанесите соединительный состав на контактные поверхности. Установите крепёж с шайбой Бельвилля под головкой и гайкой.
- Проверьте соосность в пределах 0.5 мм. Затягивайте по звёздчатой схеме. Затяните моментом 42 Н·м +/-2 Н·м с использованием откалиброванного ключа. Зафиксируйте в журнале ОТК.
- Осмотрите все крепёжные элементы на предмет правильной посадки. Измерьте 5% образцов щупом.
- Нанесите контрольную метку моментом затяжки. Сфотографируйте готовую сборку с 3 ракурсов для пакета документации ОТК.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разъединяется в рабочих условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается через 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов эксплуатации или 6 месяцев (что наступит раньше). Повторно затяните любой крепёж ниже 80% от указанного момента. Замените крепёж с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Все находки фиксируются в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
B · Усиленный тяжелый
C4 Агрессивная среда по ISO 12944-2

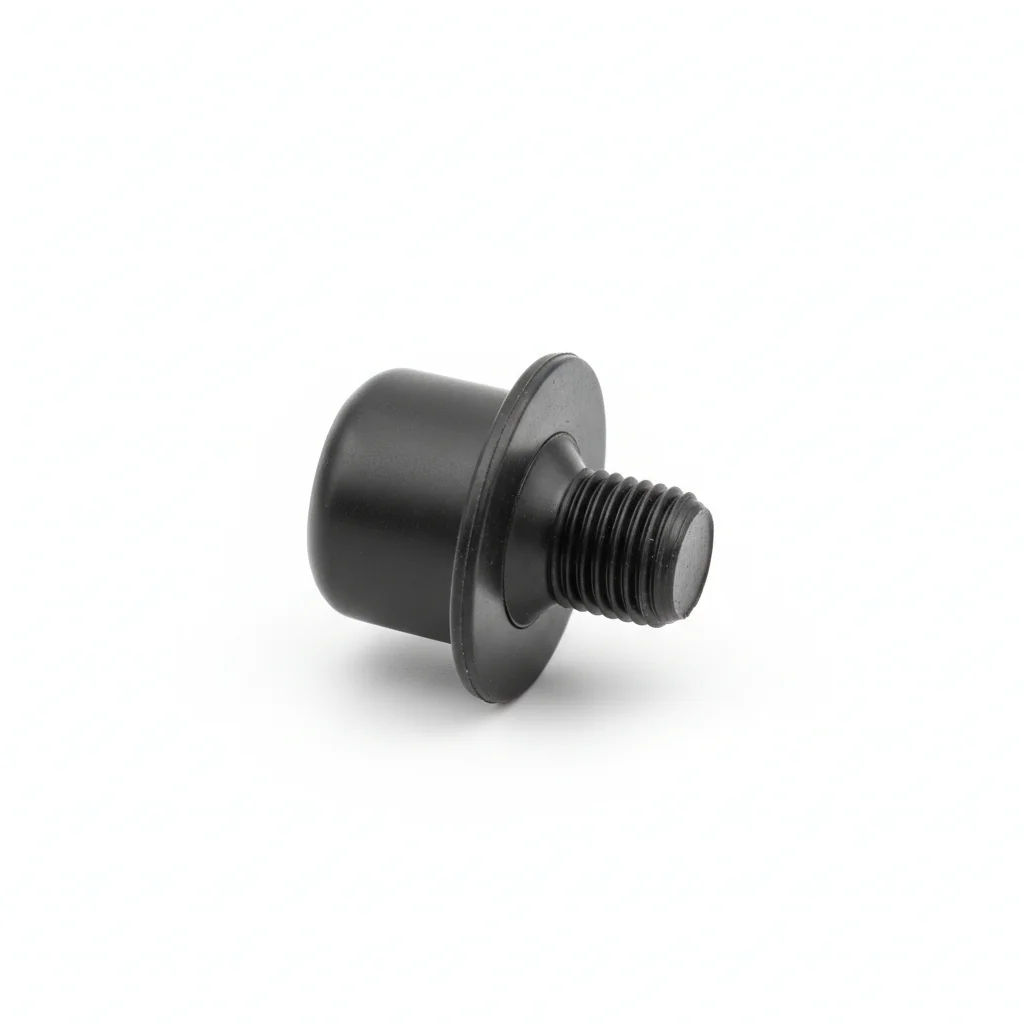

| Болт сальника | Стопорный шплинт типа R | |
|---|---|---|
| Спецификация | M8-M10 | По hitch |
| Материал | Резина EPDM | 304 + оцинкованная цепь |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| Коррозия | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Антикоррозийная защита для рисовой техники | Дополнительная безопасность для тяжёлых прицепов |
Порядок монтажа
- Обезжирить поверхности с ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2 мкм.
- Нанесите антикоррозионный соединительный состав для диапазона -20 до 150C. Используйте шайбы с покрытием PTFE.
- Проверьте соосность по спецификации. Затягивайте в последовательности крестообразного рисунка. Проверьте 10% с проверочным инструментом. Занесите в журнал с данными об окружающей среде.
- Проведите испытание на отрыв 5% случайных образцов до 80% пробной нагрузки. Замените любые ниже порогового значения.
- Нанесите атмосферостойкое защитное покрытие. Установите контрольный купон для мониторинга коррозии вблизи критических соединений.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разъединяется в рабочих условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается через 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов эксплуатации или 6 месяцев (что наступит раньше). Повторно затяните любой крепёж ниже 80% от указанного момента. Замените крепёж с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Все находки фиксируются в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
План C · Экспорт/Высоконагруженная эксплуатация
C5-M Экстремальные условия по ISO 12944-2
| Болт сальника | Стопорный шплинт типа R | |
|---|---|---|
| Спецификация | M8-M10 | По hitch |
| Материал | Резина EPDM | 316L + оцинкованная цепь |
| Класс | — | — |
| Покрытие | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| Коррозия | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Антикоррозийная защита для рисовой техники | Дополнительная безопасность для тяжёлых прицепов |
Порядок монтажа
- Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6 мкм.
- Нанесите морской антикоррозионный состав для диапазона -50 до 200C. Используйте шайбы с оболочкой PTFE.
- Проверьте соосность в пределах 0.3 мм. Затягивайте гидравлическим натяжителем. PMI-проверка 10% образцов. Документируйте для аудита соответствия.
- Проведите неразрушающий контроль 10% образцов с использованием капиллярного метода. Замените любые с указаниями на трещины.
- Нанесите защитный герметик по спецификации. Установите постоянные приборы мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже расчётной нагрузки. Соединение разъединяется в рабочих условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный динамометрический ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается через 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов эксплуатации или 6 месяцев (что наступит раньше). Повторно затяните любой крепёж ниже 80% от указанного момента. Замените крепёж с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Все находки фиксируются в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Нормативные документы
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
