Крепежные изделия для карданного вала: стопорное кольцо, болт скобы и зажим защитного кожуха
При 540-1000 об/мин ослабленное стопорное кольцо может вытолкнуть крышку подшипника, вызывая разрушение шарнира и смертельный размах вала. Сравните стандартный (65Mn, 8.8) и тяжелый (60Si2Mn, 10.9, 304) крепеж для соответствия вашему моменту затяжки и уровню вибрации PTO
Аудит рисков // Инженерная диагностика
Руководство по проблемам закупок
"На производственной линии фронта эти вещи происходят каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Ослабление стопорного кольца поперечного вала шарнира → Вылет подшипника → Разрушение шарнира → Выброс карданного вала → Фатальный инцидент
Поперечный вал карданного вала использует четыре стопорных кольца для фиксации крышек подшипников на штифтах. При высокой центробежной силе на 540-1000 об/мин (центробежная сила пропорциональна квадрату скорости→на 1000 об/мин она в 3.4 раза выше, чем на 540 об/мин)→если пружинная сила стопорного кольца недостаточна или оно неправильно установлено→стопорное кольцо выбрасывается центробежной силой при высокоскоростном вращении→крышка подшипника теряет ограничение→иглы подшипника разлетаются→поперечный вал вращается эксцентрично в чашке подшипника→сильное трение→металл краснеет в течение минут→поперечный вал ломается→шарнир разрушается→весь карданный вал отсоединяется от трактора→размахивается как стальной трос, ударяя по земле и окружающим объектам→любой стоящий рядом человек поражается→фатальные или серьезные травмы. 80% инцидентов с карданным валом связаны со стопорными кольцами или страховочными цепями — это главный убийца в безопасности сельскохозяйственной техники.
Корректирующие меры
Стопорные кольца шарнира должны быть оригинальными спецификации — не заменяйте на универсальные кольца того же диаметра — универсальные кольца имеют другую пружинную силу и форму сечения→могут не поддерживать силу фиксации на номинальной скорости. После установки используйте клещи для стопорных колец, чтобы проверить, полностью ли они сидят в пазу — если вы не чувствуете край кольца пальцем = установлено правильно — если чувствуете = не полностью сидит→повторно установите. Осматривайте поперечный вал шарнира ежеквартально — визуально проверяйте стопорные кольца — заменяйте немедленно при деформации, коррозии или ослаблении пружинной силы — не ждите, пока оно вылетит.
Риск-02
Болт скобы страховочной цепи ослабляет → Страховочная цепь не может удержать карданный вал после отсоединения → Карданный вал свободно размахивается → Зона опасности расширяется
Страховочная цепь карданного вала (противоразмахная цепь) соединяется с трактором и орудием через скобы — когда карданный вал случайно отсоединяется→страховочная цепь удерживает вал, чтобы предотвратить его размахивание по земле. Если болт скобы ослабляет→огромная ударная сила в момент отсоединения ломает скобу→страховочная цепь выходит из строя→карданный вал теряет последнее ограничение→его радиус размахивания расширяется до 2-3 м→360° без мертвых зон — любой человек или объект рядом находится в зоне опасности. Страховочная цепь скобы — последняя линия защиты карданного вала — если она выходит из строя, ничто не может остановить карданный вал.
Корректирующие меры
Скоба страховочной цепи: болт высокой прочности класса 10.9 + самоконтрящаяся гайка с нейлоновой вставкой + пружинная шайба — спецификация M10-M12. Момент затяжки при установке ок. 50 N·m для M10, 85 N·m для M12. Проверяйте скобы ежеквартально — если есть признаки вращения головки болта→ослабло→немедленно затяните. Если сама скоба деформирована или изношена→немедленно замените всю скобу — скобы являются коваными деталями; деформация указывает на течение→продолжение использования может привести к разрушению при следующем ударе. Также проверяйте страховочную цепь ежеквартально — если звенья цепи показывают удлинение или трещины сварки→замените всю цепь.
Риск-03
Зажим защитного кожуха PTO ослабляет от вибрации → Кожух смещается → Карданный вал обнажается → Вращающийся вал намотывает одежду или конечности
Пластиковый кожух на карданном вале фиксируется к валу зажимами. Когда трактор подпрыгивает по полю→карданный вал непрерывно вибрирует→предварительная затяжка болтов M6 зажимов кожуха деградирует из-за вибрации→зажимы ослабляют→кожух скользит осевым образом на карданном вале→постепенно обнажая вращающийся карданный вал. Обнаженный карданный вал вращается на 540-1000 об/мин→его поверхность имеет очень высокий коэффициент трения→все, что с ним соприкасается — одежда, перчатки, волосы, веревки — мгновенно затягивается→руку человека может затянуть за 0.1 секунды — не просто перелом, но вся рука может быть оторвана. В ежегодных сельскохозяйственных тренировках по безопасности почти все случаи инцидентов PTO связаны с поврежденными или отсутствующими кожухами.
Корректирующие меры
Зажим кожуха: болт из нержавеющей стали 304 M6 + nylon гайка — наносите средней прочности фиксатор резьбы при установке. Расстояние между зажимами ≤ 400 мм — если расстояние слишком велико, средняя часть кожуха раскачивается на ветру→ускоряя износ в точках соединения. Проверяйте кожух перед каждой сменой — толкайте кожух рукой; не должно быть осевого скольжения — если есть скольжение, немедленно затяните зажим. Если кожух имеет трещины или повреждения→немедленно замените — не ремонтируйте лентой — лента может отклеиться при вращении и может намотать карданный вал, разорвав кожух.
Особенности условий эксплуатации
Цепь отказа крепежа PTO: что проверять перед каждым сезоном
Стопорное кольцо, болт скобы и зажим кожуха карданного вала — это три критических крепежных элемента, предотвращающих катастрофические аварии. Их режимы отказа различны: выброс стопорного кольца из-за недостаточной пружинной силы на высоких об/мин, разрушение болта скобы от ударной перегрузки и ослабление зажима кожуха от вибрации. Каждый требует различного подхода к спецификации
Что проверить
- 1Пружинная сила стопорного кольца: На 1000 об/мин центробежная сила выше, чем на 540 об/мин. Стандартные стопорные кольца 65Mn могут потерять удерживающую способность; указывайте 60Si2Mn или усиленную конструкцию для высокоскоростных PTO
- 2Класс болта скобы: Болт класса 8.8 может срезаться под ударом отсоединенного карданного вала. Используйте класс 10.9 или 12.9 с фиксатором резьбы и nylon гайкой для соединений страховочной цепи
- 3Материал зажима кожуха: Зажимы из углеродистой стали корродируют в полевых условиях, что приводит к ослаблению. Зажимы из нержавеющей стали 304 или 316L устойчивы к коррозии и поддерживают зажимную силу
- 4Натяжение страховочной цепи: Ослабленная страховочная цепь не может остановить размахивающийся карданный вал. Указывайте визуальный индикатор натяжения или онлайн-мониторинг для критических применений
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Материал и пружинная сила стопорного кольца | Недостаточная пружинная сила приводит к выбросу стопорного кольца на высоких об/мин, потере крышки подшипника, разрушению шарнира и отсоединению карданного вала | Для PTO на 1000 об/мин указывайте пружинную сталь 60Si2Mn или усиленное стопорное кольцо с пружинной силой, проверенной по ISO 8752 |
| Класс болта скобы и блокировка | Болт низкого класса разрушается под ударом, вызывая выход из строя страховочной цепи и свободное размахивание карданного вала | Болт класса 10.9 или 12.9 с фиксатором резьбы, nylon вставной гайкой и пружинной шайбой |
| Материал зажима кожуха и момент затяжки | Корродированный или ослабленный зажим позволяет кожуху смещаться, обнажая вращающийся вал и создавая опасность намотки | Зажим из нержавеющей стали 304 или 316L с указанным моментом затяжки и функцией блокировки |
| Индикатор натяжения страховочной цепи | Цепь слишком ослаблена, чтобы остановить вал, расширяя зону опасности | Визуальный индикатор натяжения или датчик приближения с PLC блокировкой для автоматического отключения PTO |
Все значения момента затяжки крепежа и интервалы проверки должны быть задокументированы в CMMS
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Цепочка вылета стопорного кольца: от потери упругости до разрушения шарнира
Крестовина фиксируется в стаканах подшипников стопорным кольцом с каждого торца — на ходу стопорное кольцо первым воспринимает центробежную нагрузку. Цепочка начинается с износа канавки или потери упругости кольца.
- 1ВОМ работает на стандартных частотах по ISO 500 — 540 или 1000 rpm — шарнир вращается с высокой скоростью, и стопорные кольца, фиксирующие крестовину в стаканах подшипников, испытывают постоянную центробежную нагрузку
- 2Износ канавки или потеря упругости кольца → стопорное кольцо теряет фиксацию стакана подшипника
- 3Как только центробежная нагрузка превышает силу удержания: стопорное кольцо вылетает из посадки → крестовина теряет осевую фиксацию
- 4Крестовина вылетает → карданный шарнир разрушается → приводной вал неконтролируемо размахивает, в худшем случае пробивая кабину
- 5Мера: каждое утро перед началом работ покачайте шарнир вручную; люфт более 2 mm означает останов и ремонт — выявите ослабленное стопорное кольцо до его вылета
Стандартные частоты вращения 540/1000 rpm соответствуют ISO 500 (валы отбора мощности тракторов). В данном блоке численные оценки величин не используются.
Технический справочник отрасли
Мелкие детали ВОМ: тройная страховка, ежедневные проверки и границы поставки
Фланцевые болты ВОМ работают одновременно под тремя нагрузками — центробежная сила, осевое усилие от угла карданного шарнира и вибрация от полевых ударов — поэтому стопорящие элементы, периодичность проверок и объем поставки имеют жесткие правила.
- Правило нагрузки: единая нагрузка «три в одном» на отвинчивание — центробежная сила, осевое усилие от угла карданного шарнира и вибрация от полевых ударов
- Тройная страховка от отвинчивания: класс прочности 10.9 и выше + гайка с нейлоновой вставкой + шплинт
- Периодичность проверки: покачивание вручную каждое утро перед работой; люфт более 2 mm означает немедленный ремонт
- Границы поставки: фланцевые болты и стопорные кольца входят в объем; узел вала ВОМ требует динамической балансировки и не поставляется
Класс прочности 10.9 соответствует GB/T 3098.1 (механические свойства крепежных изделий). В данном блоке численные оценки величин не используются.
Технический справочник отрасли
Метизы привода ВОМ кратко: материал, размер и периодичность проверки
Фланцевые болты и стопорное кольцо шарнира — две критически важные мелкие детали комплекта привода ВОМ — сверяйте правило стопорения/материала, размер и периодичность проверки по данной таблице.
| Деталь | Правило стопорения / материала | Размер | Нагрузка и параметр отказа | Периодичность проверки |
|---|---|---|---|---|
| Фланцевый болт ВОМ | Класс прочности 10.9 и выше + гайка с нейлоновой вставкой + шплинт | M10–M12 | 540/1000 rpm; нагрузка «три в одном» на отвинчивание — центробежная + осевое усилие от угла + полевая вибрация | Проверка покачиванием вручную перед каждой сменой; люфт более 2 mm → немедленный ремонт |
| Стопорное кольцо карданного шарнира (упругое стопорное кольцо) | Упругое стопорное кольцо | Соответствует крестовине | Несет центробежную нагрузку на ходу; износ канавки или потеря упругости → вылет → выброс крестовины | Ручная проверка ежедневно совместно с фланцевыми болтами |
Класс прочности 10.9 соответствует GB/T 3098.1, а стандартные частоты вращения 540/1000 rpm соответствуют ISO 500. В данном блоке численные оценки величин не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Стандартная сельскохозяйственная техника / 540rpm PTO
2-3 года
Эконом
Решение B
Тяжелая сельскохозяйственная техника / 1000rpm PTO
3-5 лет
Стандарт
Решение C
Большой комбайн / Экспорт в ЕС/США (требуется сертификация CE)
5-8 лет
Премиум
| A · План A · Стандартный сельскохозяйственный PTO | B · План B · Тяжелый / 1000rpm PTO | C · План C · Большой комбайн / Экспорт | |
|---|---|---|---|
| 1. СТОПОРНОЕ КОЛЬЦО ПОПЕРЕЧНОГО ВАЛА ШАРНИРА ОРИГИНАЛЬНОЙ СПЕЦИФИКАЦИИ | |||
| Спецификация | Соответствует модели поперечного вала | Соответствует модели поперечного вала | Соответствует модели поперечного вала |
| Материал | Пружинная сталь 65Mn | Пружинная сталь 60Si2Mn | Сертифицированная пружинная сталь |
| Покрытие | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 |
| 2. БОЛТ СКОБЫ СТРАХОВОЧНОЙ ЦЕПИ | |||
| Спецификация | M10-M12 | M12 | M12-M14 |
| Материал | Углеродистая сталь + горячее цинкование | Углеродистая сталь + Dacromet | Легированная сталь + Dacromet |
| Класс | Класс 8.8 | Класс 10.9 | Класс 12.9 |
| Покрытие | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 |
| 3. ОЦИНКОВАННЫЙ ЗАЖИМ КОЖУХА | |||
| Спецификация | M6×30mm | M6×35mm | M8×40mm |
| Материал | Углеродистая сталь + горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
| Класс | Класс 8.8 | A2-70 | A4-70 |
| Покрытие | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 |
| 4. СТРАХОВОЧНАЯ ЦЕПЬ PTO | |||
| Спецификация | Соответствует модели карданного вала | Соответствует модели карданного вала | Датчик приближения + PLC блокировка |
| Материал | Цепь из углеродистой стали + кованая скоба | Цепь из легированной стали + визуальный индикатор натяжения | EPDM резина |
| Класс | — | — | IP67 |
| Покрытие | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 |
1СТОПОРНОЕ КОЛЬЦО ПОПЕРЕЧНОГО ВАЛА ШАРНИРА ОРИГИНАЛЬНОЙ СПЕЦИФИКАЦИИ
Спецификация
A
Соответствует модели поперечного вала
B
Соответствует модели поперечного вала
C
Соответствует модели поперечного вала
Материал
A
Пружинная сталь 65Mn
B
Пружинная сталь 60Si2Mn
C
Сертифицированная пружинная сталь
Покрытие
A
Горячее цинкование >=55um по ISO 1461
B
Горячее цинкование >=55um по ISO 1461
C
Горячее цинкование >=55um по ISO 1461
2БОЛТ СКОБЫ СТРАХОВОЧНОЙ ЦЕПИ
Спецификация
A
M10-M12
B
M12
C
M12-M14
Материал
A
Углеродистая сталь + горячее цинкование
B
Углеродистая сталь + Dacromet
C
Легированная сталь + Dacromet
Класс
A
Класс 8.8
B
Класс 10.9
C
Класс 12.9
Покрытие
A
Горячее цинкование >=55um по ISO 1461
B
Горячее цинкование >=55um по ISO 1461
C
Горячее цинкование >=55um по ISO 1461
3ОЦИНКОВАННЫЙ ЗАЖИМ КОЖУХА
Спецификация
A
M6×30mm
B
M6×35mm
C
M8×40mm
Материал
A
Углеродистая сталь + горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 316L
Класс
A
Класс 8.8
B
A2-70
C
A4-70
Покрытие
A
Горячее цинкование >=55um по ISO 1461
B
Горячее цинкование >=55um по ISO 1461
C
Горячее цинкование >=55um по ISO 1461
4СТРАХОВОЧНАЯ ЦЕПЬ PTO
Спецификация
A
Соответствует модели карданного вала
B
Соответствует модели карданного вала
C
Датчик приближения + PLC блокировка
Материал
A
Цепь из углеродистой стали + кованая скоба
B
Цепь из легированной стали + визуальный индикатор натяжения
C
EPDM резина
Класс
A
—
B
—
C
IP67
Покрытие
A
Горячее цинкование >=55um по ISO 1461
B
Горячее цинкование >=55um по ISO 1461
C
Горячее цинкование >=55um по ISO 1461
Руководство по выбору
Как выбрать решение для крепежа на основе типа PTO?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемое решение | Ключевое основание |
| Стандартная сельскохозяйственная техника / PTO 540rpm | План A (Стандартный): стопорное кольцо карданного шарнира оригинальной спецификации (пружинная сталь 65Mn) + болт скобы страховочной цепи (M10-M12, Grade 8.8, углеродистая сталь горячего цинкования) + оцинкованный зажим кожуха (M6x30mm, Grade 8.8) | ISO 8752; ISO 12944-2 (C3) |
| Тяжелая сельскохозяйственная техника / PTO 1000rpm | План B (Усиленный): усиленное стопорное кольцо (пружинная сталь 60Si2Mn, высокая сила упругости) + болт скобы (M12, Grade 10.9, углеродистая сталь Dacromet, фиксатор резьбы + нейлоновая гайка + пружинная шайба) + зажим кожуха из нержавеющей стали 304 (M6x35mm, A2-70) + страховочная цепь с визуальным индикатором натяжения | ISO 8752; ISO 3506-1; ISO 12944-2 (C4) |
| Большой зерноуборочный комбайн / экспорт в EU-US (требуется сертификация CE) | План C (Экспортный): сертифицированное стопорное кольцо OEM с прослеживаемостью партии + болт скобы (M12-M14, Grade 12.9, легированная сталь Dacromet) + зажим кожуха из нержавеющей стали 316L (M8x40mm, A4-70) + онлайн-мониторинг повреждения кожуха PTO (датчик приближения + блокировка PLC, автоматическое отключение PTO в течение 0.1 seconds) | ISO 8752; ISO 3506-1; ISO 12944-2 (C5-M) |
A
План A · Стандартный сельскохозяйственный PTO
C3 Стандарт по ISO 12944-2
Стопорное кольцо поперечного вала шарнира оригинальной спецификации
Пружинная сталь 65Mn · —

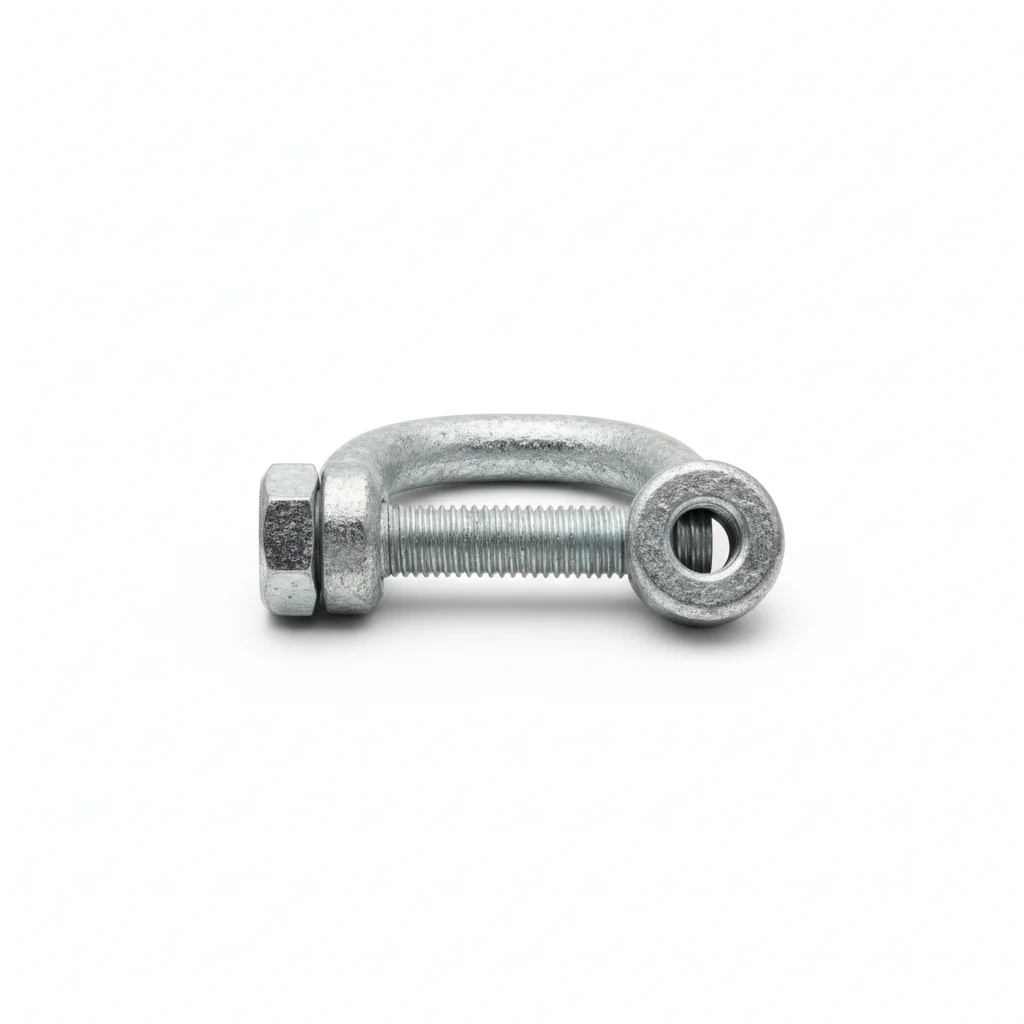

Болт скобы страховочной цепи
Углеродистая сталь + горячее цинкование · Класс 8.8

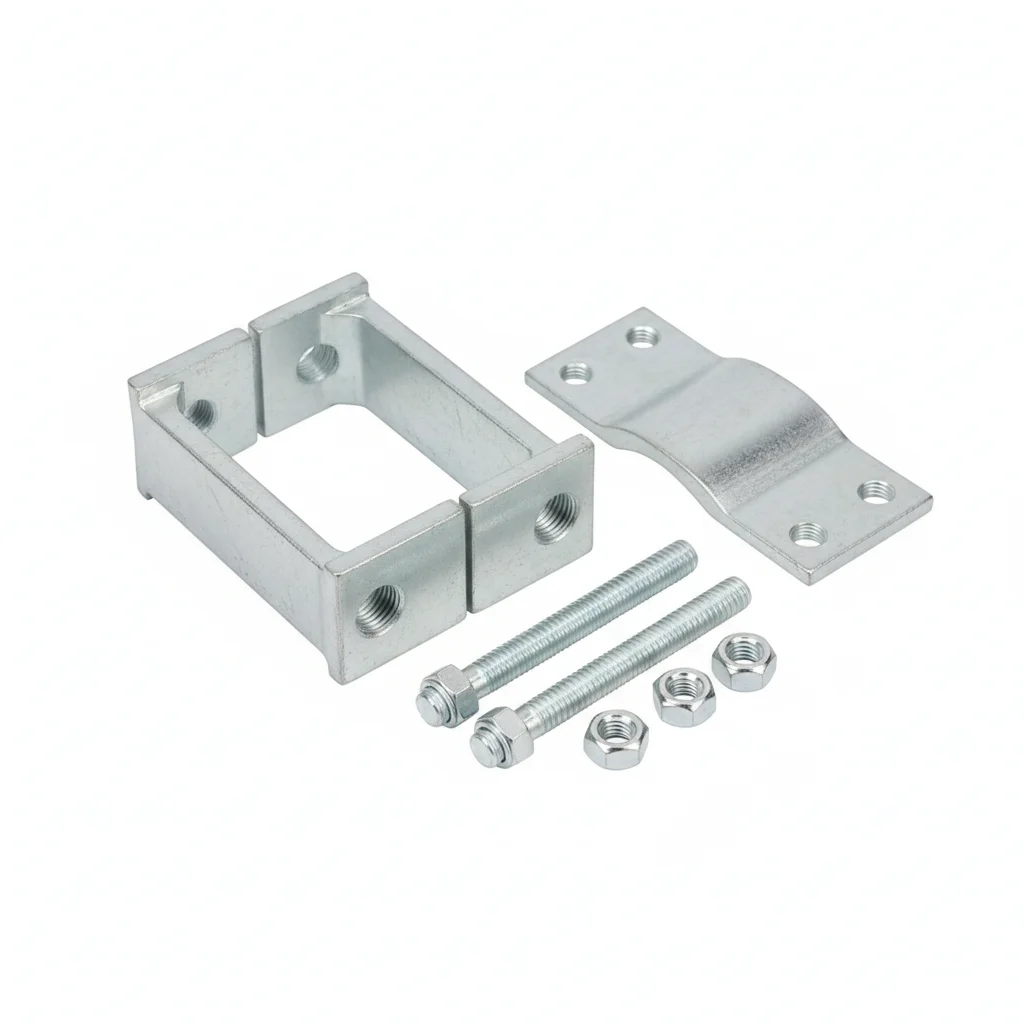

Оцинкованный зажим кожуха
Углеродистая сталь + горячее цинкование · Класс 8.8
| Стопорное кольцо поперечного вала шарнира оригинальной спецификации | Болт скобы страховочной цепи | Оцинкованный зажим кожуха | Страховочная цепь PTO | |
|---|---|---|---|---|
| Спецификация | Соответствует модели поперечного вала | M10-M12 | M6×30mm | Соответствует модели карданного вала |
| Материал | Пружинная сталь 65Mn | Углеродистая сталь + горячее цинкование | Углеродистая сталь + горячее цинкование | Цепь из углеродистой стали + кованая скоба |
| Класс | — | Класс 8.8 | Класс 8.8 | — |
| Покрытие | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/шт | ~0.5 kg/шт | ~0.5 kg/шт | ~0.5 kg/шт |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Фиксация крышки подшипника шарнира | Соединение страховочной цепи с корпусом | Осевая фиксация кожуха PTO | Последняя линия безопасности для предотвращения размахивания карданного вала |
Монтаж и обслуживание
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскость в пределах 0.1мм на 100мм.
- Нанесите соединительный состав на контактные поверхности. Установите крепеж с шайбой Бельвилля под головкой и гайкой.
- Проверьте выравнивание в пределах 0.5мм. Затяните звездообразно. Момент затяжки 42 Nm +/-2 Nm калиброванным ключом. Документируйте в журнале качества.
- Проверьте все крепежные изделия на правильную посадку. Измерьте 5% образца щупом.
- Нанесите защитную краску для момент затяжки. Сфотографируйте собранный узел с 3 ракурсов для пакета документации по качеству.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в эксплуатационных условиях в первый год. | Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затяните любой крепеж ниже 80% от указанного момента затяжки. Заменяйте крепеж с коррозией, поражающей >5% площади поверхности или глубиной питтинга >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замените все критические крепежные изделия независимо от состояния. Документируйте все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
B
План B · Тяжелый / 1000rpm PTO
C4 Жесткий по ISO 12944-2
Усиленное стопорное кольцо шарнира (высокая пружинная сила)
Пружинная сталь 60Si2Mn · —

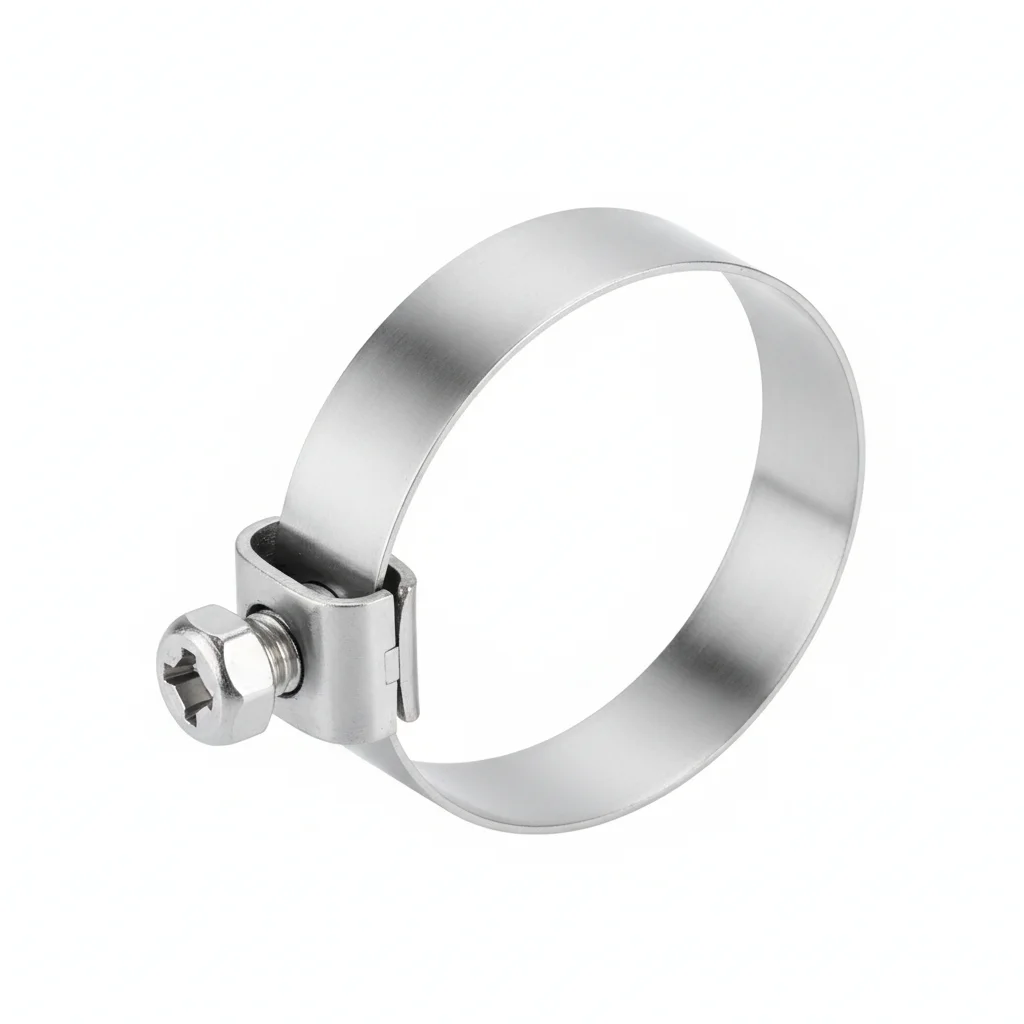

Зажим кожуха
Нержавеющая сталь 304 · A2-70
| Усиленное стопорное кольцо шарнира (высокая пружинная сила) | Болт скобы страховочной цепи | Зажим кожуха | Страховочная цепь PTO | |
|---|---|---|---|---|
| Спецификация | Соответствует модели поперечного вала | M12 | M6×35mm | Соответствует модели карданного вала |
| Материал | Пружинная сталь 60Si2Mn | Углеродистая сталь + Dacromet | Нержавеющая сталь 304 | Цепь из легированной стали + визуальный индикатор натяжения |
| Класс | — | Класс 10.9 | A2-70 | — |
| Покрытие | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/шт | ~0.5 kg/шт | ~0.5 kg/шт | ~0.5 kg/шт |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Высокоскоростной PTO + антиослабление при высокой центробежной силе | Тяжелая страховочная цепь + фиксатор резьбы + nylon гайка + пружинная шайба | Фиксация кожуха с высокой вибрацией + коррозионная стойкость | Визуальный статус натяжения страховочной цепи + ослабление легко видимо |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2um.
- Нанесите антикоррозионный соединительный состав для диапазона -20 до 150C. Используйте шайбы с покрытием PTFE.
- Проверьте выравнивание по спецификации. Затяните крестообразной последовательностью. Проверьте 10% с проверочным инструментом. Запишите с экологическими данными.
- Проведите испытание на растяжение 5% случайного образца до 80% пробной нагрузки. Замените любые ниже порога приемки.
- Нанесите атмосферостойкое защитное покрытие. Установите купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в эксплуатационных условиях в первый год. | Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затяните любой крепеж ниже 80% от указанного момента затяжки. Заменяйте крепеж с коррозией, поражающей >5% площади поверхности или глубиной пitting >0.3мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замените все критические крепежные изделия независимо от состояния. Документируйте все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
C
План C · Большой комбайн / Экспорт
C5-M Экстремальный по ISO 12944-2
ОЭМ сертифицированный универсальный шарнир стопорное кольцо (с прослеживаемостью партии)
Сертифицированная пружинная сталь · —
Зажим кожуха
Нержавеющая сталь 316L · A4-70
| ОЭМ сертифицированный универсальный шарнир стопорное кольцо (с прослеживаемостью партии) | Болт скобы страховочной цепи | Зажим кожуха | Онлайн-мониторинг повреждения кожуха PTO | |
|---|---|---|---|---|
| Спецификация | Соответствует модели поперечного вала | M12-M14 | M8×40mm | Датчик приближения + PLC блокировка |
| Материал | Сертифицированная пружинная сталь | Легированная сталь + Dacromet | Нержавеющая сталь 316L | EPDM резина |
| Класс | — | Класс 12.9 | A4-70 | IP67 |
| Покрытие | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 | Горячее цинкование >=55um по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/шт | ~0.5 kg/шт | ~0.5 kg/шт | ~0.5 kg/шт |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | CE/ISO сертифицированный ПТД + отслеживаемость партий | Максимальный уровень безопасности + высокий удар | Максимальная коррозионная стойкость + фиксация кожуха с высокой вибрацией | Повреждение или смещение кожуха → PTO автоматически отключается в течение 0.1 секунды → машина останавливается для безопасности |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте MEK растворителем. Проверьте шероховатость поверхности Ra <1.6um.
- Нанесите морской антикоррозионный состав для диапазона -50 до 200C. Используйте шайбы, инкапсулированные PTFE.
- Проверьте выравнивание в пределах 0.3мм. Затяните гидравлическим натяжителем. ПМИ проверьте 10% образца. Документируйте для аудита соответствия.
- Проведите НК испытание 10% образца проникающим веществом. Замените любые с указаниями на трещины.
- Нанесите защитный герметик по спецификации. Установите постоянные приборы мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в эксплуатационных условиях в первый год. | Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затяните любой крепеж ниже 80% от указанного момента затяжки. Заменяйте крепеж с коррозией, поражающей >5% площади поверхности или глубиной питтинга >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замените все критические крепежные изделия независимо от состояния. Документируйте все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Техническая основа и справочные стандарты
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
