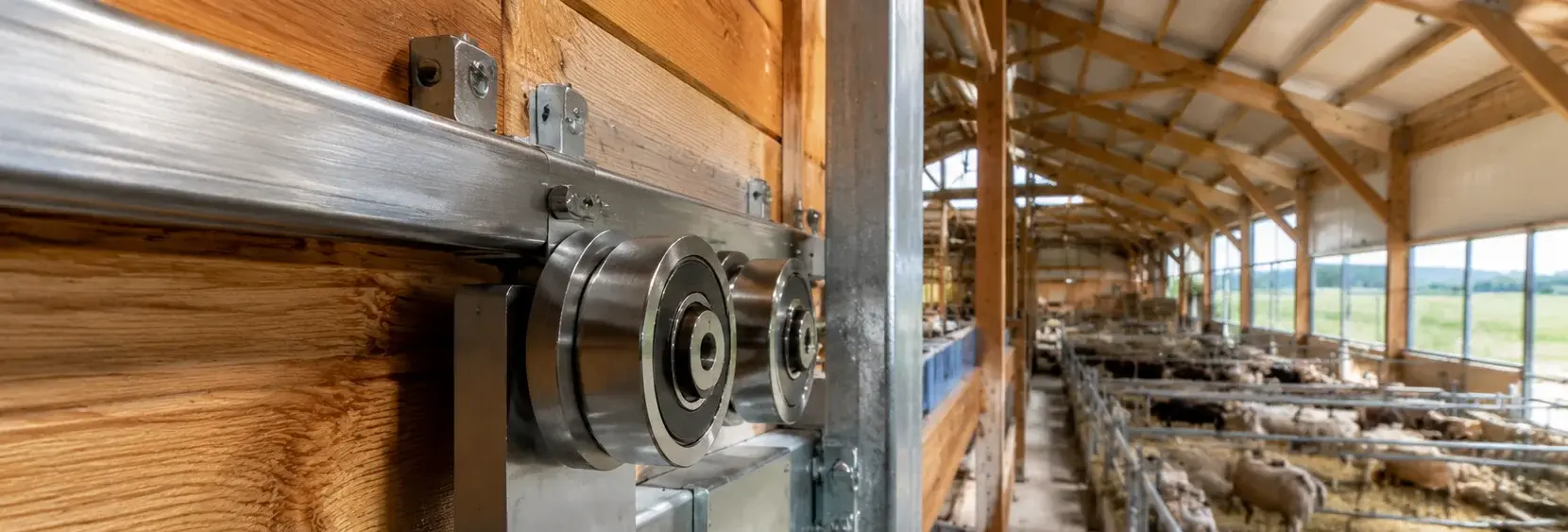

Предотказы оборудования распашных ворот сарая
Сельскохозяйственная инфраструктура/Помещения для содержания скота/Оборудование распашных ворот сарая

Предотказы оборудования распашных ворот сарая

В закрытых животноводческих сараях навоз, аммиак и высокая влажность вызывают три критических отказа: заклинивание подшипника ролика распашной двери → принудительное скольжение → сход двери с рельсов; заклинивание возвратного механизма пружины шторы → провисание шторы → зоны застоя вентиляции; коррозия напольного болта → невозможность открытия аварийной двери → отравление аммиаком. Каждая цепочка отказов начинается с крепежа или компонента оборудования. Эта страница поможет вам подобрать правильные материалы и покрытия для разрыва этой цепочки

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по ошибкам закупок

"Эти ситуации происходят каждый день на передовой производства."

Риск-01

Засорение подшипника ролика распашной двери навозом → принудительное скольжение → деформация рельсы, сход двери с рельсов

Ролики направляющих раздвижных дверей сараев со временем накапливают навоз и пыль корма — полностью уплотнённые подшипники (IP65) обволакиваются загрязнениями→сопротивление вращению подшипника увеличивается в 3-5 раз→рабочие не могут толкать вручную→прибегают к погрузчикам или лому→направляющая деформируется→дверь сходит с рельсов. На свинокомплексе на 10,000 голов произошло заклинивание ролика, дверь была открыта принудительно→дверь сошла с рельсов, разрушила кормушку и водопроводные трубы→весь сарай был закрыт на два дня для ремонта — ущерб свыше 20,000 юаней. Ежеквартальная мойка направляющих под высоким давлением + нанесение водостойкой смазки на роликовые подшипники может снизить уровень отказов на 80%. Ролики из 304 нержавеющей стали (IP65) имеют в 3-5 раз более долгий срок службы от коррозии, чем ролики из углеродистой стали.

Корректирующие меры

Подшипники роликов должны иметь корпус из нержавеющей стали 304 + полностью закрытый подшипник класса защиты IP65 (предотвращает проникновение навоза). Сверлите дренажные отверстия диаметром 6 мм в дне рельсы (с шагом 200 мм) — предотвращает накопление воды и гниение подшипников. Используйте крепежные болты M8-M10 из нержавеющей стали 304 + стопорные гайки с нейлоновой вставкой, перетягивайте динамометрическим ключом ежеквартально. Устанавливайте «ограничители хода» на концах рельсы — предотвращает чрезмерное открывание ворот и их сход с рельсов.

Риск-02

Заклинивание механизма возвратной пружины шторы пылью → ослабление возвратной силы → провисание шторы, нарушение вентиляции

Механизм возвратной пружины шторы длительно подвергается воздействию навозной пыли — пыль проникает в зазоры пружины→коэффициент упругости постоянно снижается — через 6 месяцев возвратная сила падает на 40-50%→штора не может полностью втягиваться→снижается эффективность вентиляции сарая→концентрация аммиака растет с 30ppm до 80ppm+. На птицеферме произошел отказ пружины шторы→штора заклинила в полуоткрытом состоянии летом→температура в сарае подскочила до 38°C→смертность достигла 5% за 3 дня. Крепежные болты пружины шторы были из оцинкованной углеродистой стали→скорость коррозии в аммиачной среде 0.05 мм/год→площадь сечения резьбы болта M8 уменьшилась до 60% через 3 года→внезапный разрыв→штора упала с высоты 3 м — прямо на кормовую линию.

Корректирующие меры

Крепежные болты пружины шторы должны быть M8 из нержавеющей стали 304 + пружинная шайба (компенсирует вибрации). Выбирайте пружинную сталь 65Mn + покрытие Dacromet (устойчивое к аммиаку). Проверяйте возвратную силу каждые шесть месяцев — может ли штора удерживаться в полностью открытых/закрытых позициях? Если нет — регулируйте преднатяг пружины или заменяйте немедленно. Устанавливайте направляющие рельсы по обеим сторонам шторы — предотвращает перекос и заклинивание шторы.

Риск-03

Коррозия и заклинивание напольного болта → невозможность открытия двери для аварийной вентиляции → массовое отравление аммиаком в птичнике

Напольные болты распашных дверей в закрытых птичниках длительно находятся в навозной жиже и аммиаке — напольные болты из углеродистой стали корродируют намертво за 2 года→дверь многократно бьется о косяк под давлением ветра→косяк деформируется→отверстие напольного болта расширяется→дверь закрывается неплотно→зимой входит холодный сквозняк→стресс у птицы от холода. Хуже — когда концентрация аммиака превышает пределы и необходима аварийная вентиляция→напольный болт заклинивает, дверь не открывается→концентрация аммиака в сарае продолжает расти→птица начинает массово погибать в течение 10 минут. На птицеферме напольный болт двери корродировал намертво→при выходе из строя системы вентиляции не удалось открыть запасную дверь для проветривания→концентрация аммиака в сарае резко возросла до 200ppm→2000 несушек погибли за 2 часа.

Корректирующие меры

Напольные болты должны быть целиком из нержавеющей стали 304 — нельзя использовать оцинкованную углеродистую сталь (оцинкованный слой истощается за 3 года в аммиаке). Наносите пищевую водостойкую смазку ежеквартально — предотвращает ржавление и прилипание навоза. Устанавливайте нержавеющую стальную втулку в бетонное основание под отверстие напольного болта — диаметр отверстия на 2 мм больше диаметра болта — обеспечивает зазор для предотвращения заклинивания. Если в аварийной ситуации его невозможно открыть — не используйте лом — воспользуйтесь ключом на M10, чтобы открутить фиксирующую базу болта и снять весь комплект напольных болтов.

Особенности условий эксплуатации

3 цепочки отказов, которые необходимо проверить перед подбором оборудования сараев

Три наиболее распространенных отказа оборудования распашных ворот сараев все начинаются с крепежа или компонента, не соответствующего коррозионной среде. В каждой цепочке отказов есть конкретная слабая точка, которую можно устранить за счет выбора материала и покрытия

Что проверить

  • 1Подшипник ролика распашной двери: навоз и пыль проникают через уплотнения подшипника → увеличивается сопротивление вращению → работники используют погрузчики для принудительного открывания двери → рельса деформируется → дверь сходит с рельсов. Указывайте закрытые подшипники класса защиты IP65 или IP67 и ежеквартальную мойку под высоким давлением + водостойкую смазку для снижения частоты отказов
  • 2Механизм возврата пружины шторы: пыль проникает в зазоры пружины → снижается коэффициент упругости → возвратная сила падает через 6 месяцев → штора провисает → падает эффективность вентиляции → растет концентрация аммиака. Используйте болты из нержавеющей стали 304 или 316L с покрытием Dacromet для предотвращения коррозии и поддержания натяжения пружины
  • 3Напольный болт: оцинкованный болт из углеродистой стали в навозной жиже и аммиаке → коррозия → площадь сечения резьбы M8 уменьшается через годы → внезапный разрыв → дверь падает. Используйте напольные болты из нержавеющей стали 304 или 316L с втулкой для предотвращения заклинивания и обеспечения аварийной вентиляции
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Класс защиты уплотнения подшипника роликаНавозная пыль проникает в незакрытые подшипники → увеличивается трение → принудительное скольжение → повреждение рельсы и сход двериМинимум IP65; IP67 для аммиака >80ppm. Ежеквартальная очистка и смазка
Материал болта пружины шторыБолты из оцинкованной углеродистой стали корродируют в аммиаке → разрушается крепление пружины → штора провисает → зоны застоя вентиляцииНержавеющая сталь 304 для умеренного аммиака; 316L для >80ppm. Пружина из стали 65Mn с покрытием Dacromet
Материал напольного болта и втулкаНапольный болт из углеродистой стали ржавеет намертво → дверь не открывается для аварийной вентиляции → риск отравления аммиакомНапольный болт из нержавеющей стали 304 или 316L с нержавеющей стальной втулкой. Длина 8-12 дюймов в зависимости от размера двери
Грузоподъемность ролика рельсы vs вес двериНедогруженный ролик перегружен → отказ подшипника → сход двери с рельсовГрузоподъемность ролика как минимум в 1.5 раза превышает вес двери. Для тяжелых дверей используйте ролики с грузоподъемностью 200 кг или 300 кг

Частота отказов и скорости коррозии основаны на отчетах с мест; фактическая производительность зависит от конкретных условий сарая. Всегда проверяйте сертификатами материалов и испытательными отчетами

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Технический справочник отрасли

Цепочка схода раздвижной двери с направляющей: от забитого подшипника до падения двери

Раздвижная дверь коровника — самый легко забивающийся подвижный узел — брызги навоза, кормовая пыль и крошки подстилки вместе запускают цепочку на подшипнике ролика направляющей.

  1. 1Брызги навоза, кормовая пыль и крошки подстилки разлетаются по помещению и постепенно забивают направляющую и роликовый подшипник
  2. 2Подшипник заклинивает, сопротивление скольжению резко возрастает, и дверь уже невозможно сдвинуть вручную
  3. 3Кто-то применяет силу — ударная нагрузка бьет прямо по ролику
  4. 4Ролик сходит с направляющей, и дверь падает
  5. 5Разорвите цепочку: очистите прежде чем толкать заклинившую дверь; промывайте направляющую аппаратом высокого давления и повторно смазывайте ежеквартально; замените болты роликового подшипника на 304 (M8-M10) с подшипниками с пылезащитными крышками

В этом блоке нет оценочных величин порядка.

Технический справочник отрасли

Цепочка усилия возврата шторы: от загрязненного механизма до накопления аммиака

Пружинный возвратный механизм шторы работает в навозной пыли — после загрязнения усилие возврата падает, и цепочка развивается так.

  1. 1Навозная пыль проникает в пружинный возвратный механизм шторы и блокирует ход пружины
  2. 2Усилие возврата постепенно падает; штора не может полностью свернуться и начинает провисать
  3. 3Провисшая штора перекрывает вентиляционный проем, и воздухообмен в помещении падает
  4. 4В закрытом помещении с плохой вентиляцией аммиак накапливается до 50-100ppm (оценочная величина порядка)
  5. 5Разорвите цепочку: крепите пружину болтами 304 (M8) — не добавляйте коррозионный отказ к загрязнению

Концентрация аммиака 50–100ppm — оценочная величина порядка по отраслевой литературе.

Технический справочник отрасли

Раздвижные двери и шторы коровника: спецификация трех точек крепления

Дверь висит на роликах, штора возвращается пружиной, а герметизация обеспечивается лентами EPDM — подбирайте материал, размер и периодичность проверки для этих трех точек крепления по таблице, а не после падения двери.

Точка крепленияМатериалРазмерКлючевая спецификация
Болты роликового подшипника направляющей304M8-M10Подшипники с пылезащитными крышками; промывка направляющей под давлением и повторная смазка ежеквартально (десятки на помещение)
Болты крепления пружины шторы304M8Содержите возвратный механизм в чистоте; при загрязнении усилие возврата падает и штора провисает (десятки на помещение)
Уплотнительная лента низа двери/рамыEPDMVarious profilesСохраняет эластичность при низкой температуре (сотни метров на помещение)
Наружные столбы (столбы ограждения)Hot-dip galvanized steel85μm heavy-section tier (GB/T 13912-2020)Атмосферный расход цинка около 1-2μm/year (ISO 9223 C2-C3); 40-50 years inland

Тяжелый класс покрытия 85μm соответствует GB/T 13912-2020, а атмосферный расход цинка 1–2μm/yr — ISO 9223 (C2–C3); в этом блоке нет оценочных величин порядка.

Технический справочник отрасли

Горячее цинкование деталей коровника: три зоны — три ресурса службы

Цинкование в коровнике не запрещено — его стоимость зависит от зоны: наружный ресурс определяется атмосферой, внутренний — аммиаком; просчитайте перед выбором материала.

ЗонаКоррозионный ресурсВыводСпецификация
Наружные столбы (столбы ограждения)Атмосфера C2-C3, расход цинка около 1-2μm/yearТяжелый класс 85μm служит 40-50 years inlandHot-dip galvanized steel, 85μm tier (GB/T 13912-2020)
Болты роликового подшипника направляющей внутри помещения (M8-M10)Аммиак корродирует цинковое покрытие примерно в 3-5x быстрее обычной атмосферы (оценочная величина порядка)Оцинкованные детали не переживут срок службы дверной фурнитуры304 (A2-70) сразу, с подшипниками с пылезащитными крышками
Болты крепления пружины шторы внутри помещения (M8)Расход цинка 5-10μm/year в аммиаке свинарника (оценочная величина порядка)Покрытие 85μm вырабатывается примерно за 8-10 years (оценочная величина порядка); участки, пропитанные навозом, выходят из строя первыми304 (A2-70) сразу

Скорость коррозии в аммиаке 3–5×, расход цинка 5–10μm/yr и износ покрытия за 8–10-year — оценочные величины порядка; атмосферная скорость 1–2μm/yr соответствует ISO 9223, тяжелый класс 85μm — GB/T 13912-2020, а 304 — по GB/T 3098.6 (A2-70).

Технический справочник отрасли

Объем поставки фурнитуры дверей коровника: болты — в заявке, узлы в сборе — вне заявки

Разграничение по фурнитуре дверей коровника: в объеме поставки = дверная фурнитура, такая как болты роликового подшипника направляющей (304, M8-M10), болты крепления пружины шторы (304, M8) и уплотнительные ленты EPDM (various profiles, сотни метров на помещение); вне объема поставки = вентиляторы в сборе, электрические приводы и импульсные генераторы электропастуха. Не включайте узлы в сборе в заявки на крепеж; заказывайте дверные болты и уплотнительные ленты по ведомости крепежа.

В этом блоке нет оценочных величин порядка.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Обычные свино-/коровьи фермы
10-15 лет
Эконом
Решение B
Закрытые птичники/Крупные фермы
15-20 лет
Стандарт
Решение C
Племенные фермы/Экспортные стандарты/Аммиак >80ppm
20+ лет
Премиум
1РОЛИК ИЗ ЧУГУНА
Спецификация
A
Нагрузка 80-150 кг
B
IP65 Нагрузка 200 кг
C
IP67 Нагрузка 300 кг
Материал
A
Чугун + Подшипник
B
304 + Закрытый подшипник
C
316L + Сферический подшипник скольжения ПТФЭ
Покрытие
A
ГЦ >=55 мкм по ISO 1461
B
ГЦ >=55 мкм по ISO 1461
C
ГЦ >=55 мкм по ISO 1461
2ОЦИНКОВАННАЯ РЕЛЬСА
Спецификация
A
2-4 м
B
10 дюймов
C
12 дюймов
Материал
A
Углеродистая сталь + Горячее цинкование
B
Нержавеющая сталь 304
C
316L
Покрытие
A
ГЦ >=55 мкм по ISO 1461
B
ГЦ >=55 мкм по ISO 1461
C
ГЦ >=55 мкм по ISO 1461
3ОЦИНКОВАННЫЙ НАПОЛЬНЫЙ БОЛТ
Спецификация
A
8-12 дюймов
B
M8 + пружина 65Mn
C
M8
Материал
A
Углеродистая сталь + Горячее цинкование
B
Болт 304 + 65Mn с покрытием Dacromet
C
316L
Покрытие
A
ГЦ >=55 мкм по ISO 1461
B
ГЦ >=55 мкм по ISO 1461
C
ГЦ >=55 мкм по ISO 1461
4БОЛТ ПРУЖИНЫ ШТОРЫ
Спецификация
A
M8
B
Различные профили
C
Аммиакостойкая формула
Материал
A
Оцинкованная углеродистая сталь
B
Резина EPDM
C
Резина EPDM
Класс
A
Класс 8.8
B
—
C
—
Покрытие
A
ГЦ >=55 мкм по ISO 1461
B
ГЦ >=55 мкм по ISO 1461
C
ГЦ >=55 мкм по ISO 1461

Руководство по выбору

Не знаете, какой план выбрать?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Условия эксплуатацииРекомендуемое решениеКлючевое основание
Стандартный свинарник/коровник, раздвижная дверь + штора, аммиак <30ppm, ограниченный бюджетПлан A (Стандартный): чугунный ролик для направляющей (нагрузка 80-150kg) + направляющая из углеродистой стали горячего цинкования (2-4m) + оцинкованный напольный засов (8-12 inches) + пружинный засов для шторы (M8, углеродистая сталь оцинкованная, класс 8.8)ISO 12944-2 (C3); GB/T 17824.1 (общие технические условия для животноводческих и птицеводческих помещений)
Закрытый птичник, высокая концентрация аммиака (>50ppm), требуется пыленепроницаемое уплотнениеПлан B (Усиленный): ролик из нержавеющей стали 304 (IP65, нагрузка 200kg) + герметичный подшипник + напольный засов 304 (10 inches) + пружина для шторы (болт 304 + пружина 65Mn Dacromet) + уплотнительная лента EPDM для низа двериISO 3506-1:2020 (крепеж из нержавеющей стали); GB/T 3098.6; ISO 6194-2 (манжетные уплотнения вращающихся валов); ISO 12944-2 (C4); уплотнение IP65
Племенная ферма/экспортный класс, аммиак >80ppm, высокие гигиенические требованияПлан C (Премиум): ролик 316L (IP67, нагрузка 300kg, сферический подшипник скольжения PTFE) + напольный засов 316L (12 inches) с втулкой из нержавеющей стали + пружинный засов для шторы 316L (M8) + аммиакостойкая уплотнительная лента EPDMISO 3506-1:2020; GB/T 3098.6; ISO 12944-2 (C5-M); IP67; ISO 6194-2
Получить рекомендацию по выбору
РешенияПлан A · СтандартПлан B · УсиленныйПлан C · Премиум
A

План A · Стандарт

Стандарт C3 по ISO 12944-2

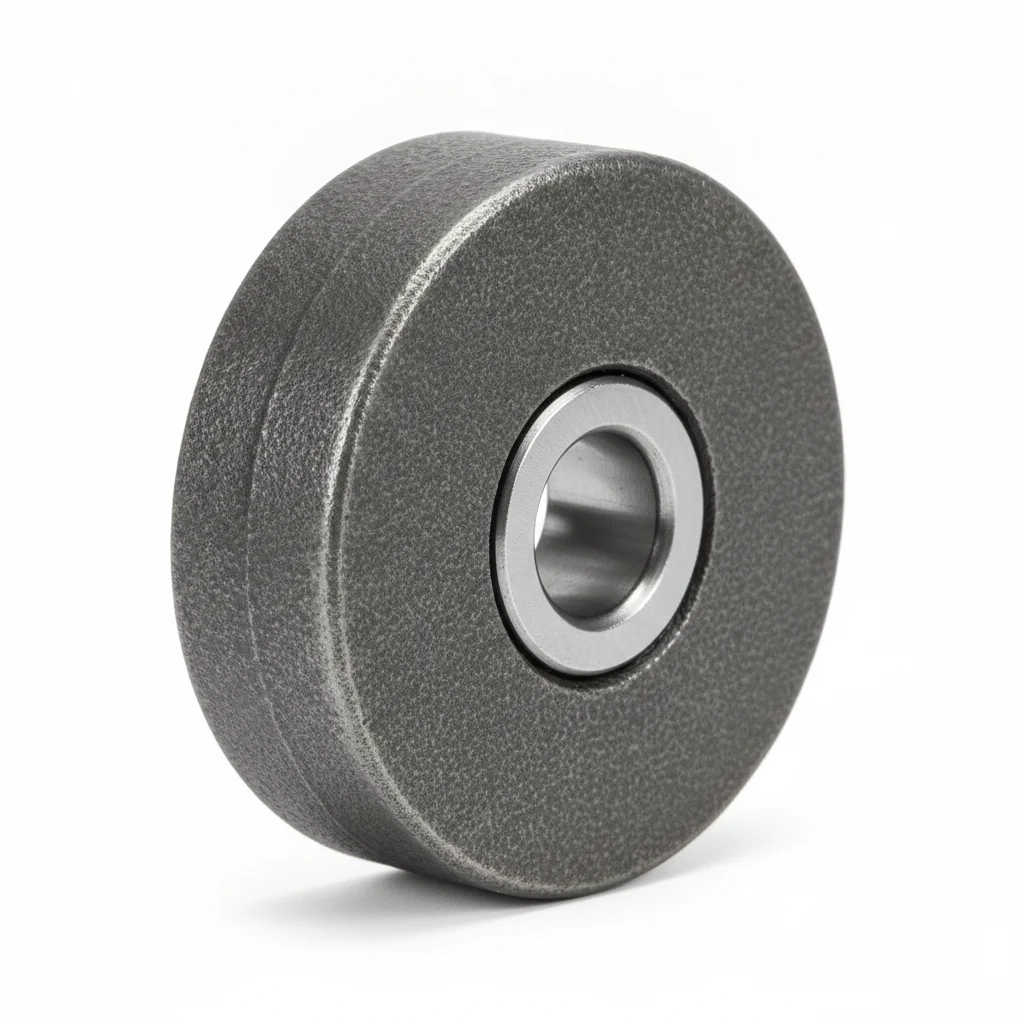

Ролик из чугуна — Чугун + Подшипник —
Ролик из чугуна
Чугун + Подшипник · —

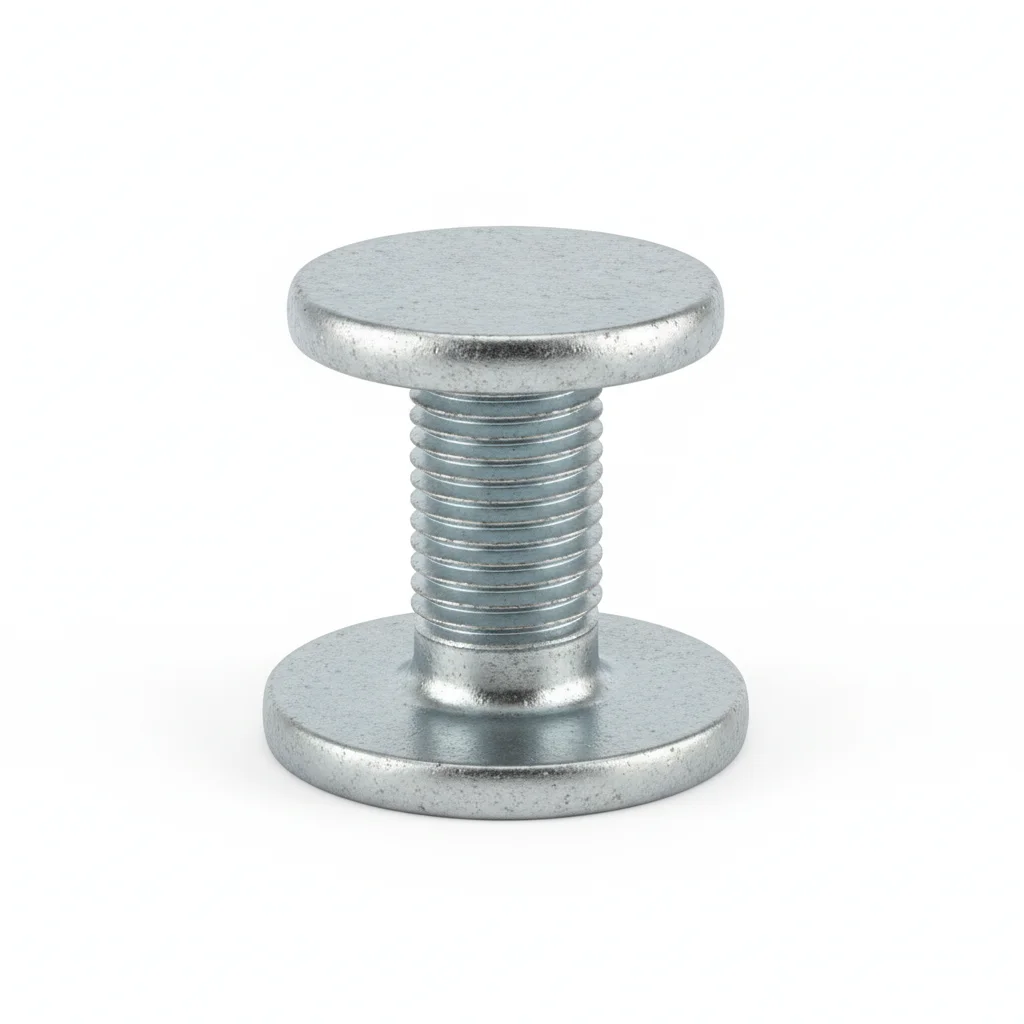

Оцинкованный напольный болт — Углеродистая сталь + Горячее цинкование —
Оцинкованный напольный болт
Углеродистая сталь + Горячее цинкование · —

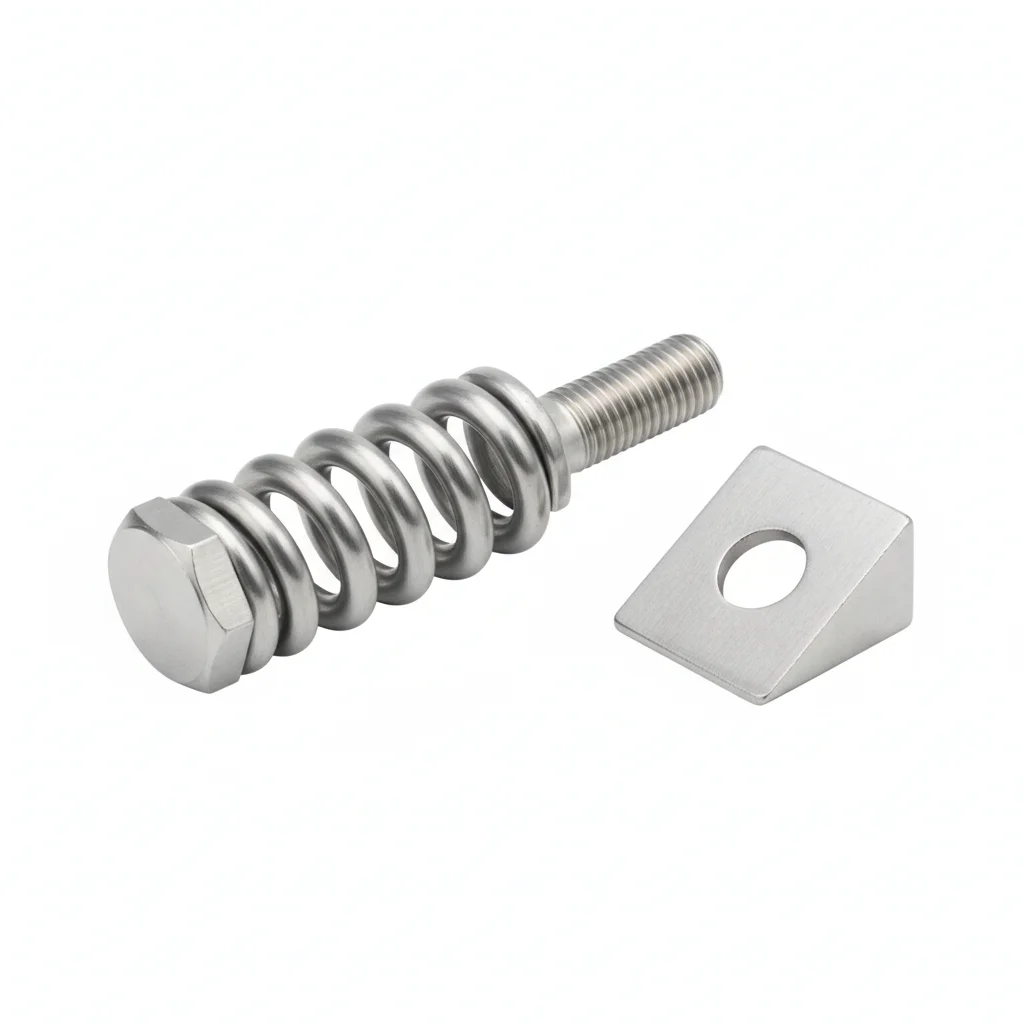

Болт пружины шторы — Оцинкованная углеродистая сталь Класс 8.8
Болт пружины шторы
Оцинкованная углеродистая сталь · Класс 8.8
Ролик из чугунаОцинкованная рельсаОцинкованный напольный болтБолт пружины шторы
СпецификацияНагрузка 80-150 кг2-4 м8-12 дюймовM8
МатериалЧугун + ПодшипникУглеродистая сталь + Горячее цинкованиеУглеродистая сталь + Горячее цинкованиеОцинкованная углеродистая сталь
Класс———Класс 8.8
ПокрытиеГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеПодвеска распашной двериРельса распашной двериНижнее крепление двериКрепление пружины шторы
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирьте поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1 мм на 100 мм.
  2. Нанесите стыковочную композицию на контактные поверхности. Установите крепеж с шайбой Белльвиля под головкой и гайкой.
  3. Проверьте соосность в пределах 0.5 мм. Затягивайте по схеме «звездочки». Затяжка с моментом 42 Н·м +/-2 Н·м с использованием калиброванного ключа. Документируйте в журнале качества.
  4. Проверьте все крепежные элементы на правильную посадку. Отмерьте 5% образца щупом.
  5. Нанесите отметку динамометрического лака. Сфотографируйте готовую сборку с 3 ракурсов для пакета документации по качеству.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года.Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаКонтаминация поверхности мешает правильной посадке соединения. Коррозия начинается через 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Перетягивайте любой крепеж, у которого момент ниже 80% от указанного. Заменяйте крепеж с коррозией, поражающей >5% площади поверхности или глубиной ямки >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменяйте все критически важные крепежные элементы вне зависимости от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

B

План B · Усиленный

C4 Агрессивная среда по ISO 12944-2

Ролик — 304 + Закрытый подшипник —
Ролик
304 + Закрытый подшипник · —
Напольный болт — Нержавеющая сталь 304 —
Напольный болт
Нержавеющая сталь 304 · —
Пружина шторы — Болт 304 + 65Mn с покрытием Dacromet —
Пружина шторы
Болт 304 + 65Mn с покрытием Dacromet · —

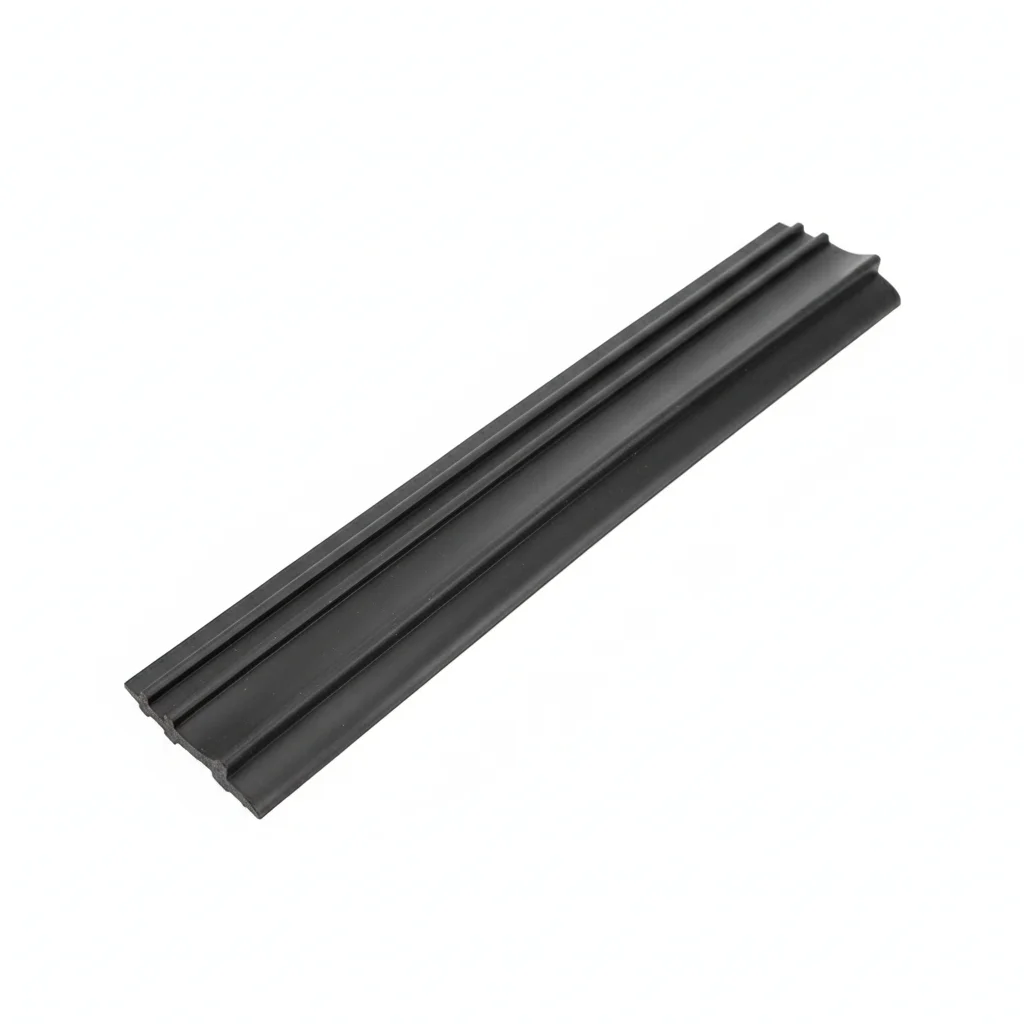

Нижний уплотнительный профиль двери — Резина EPDM —
Нижний уплотнительный профиль двери
Резина EPDM · —
РоликНапольный болтПружина шторыНижний уплотнительный профиль двери
СпецификацияIP65 Нагрузка 200 кг10 дюймовM8 + пружина 65MnРазличные профили
Материал304 + Закрытый подшипникНержавеющая сталь 304Болт 304 + 65Mn с покрытием DacrometРезина EPDM
Класс————
ПокрытиеГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)Не применимо (полимер)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеРаспашные двери для среды с высоким содержанием аммиакаНижнее запирание двериМеханизм возврата шторыВоздухонепроницаемое уплотнение двери
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирьте поверхности растворителем на основе ацетона. Проверьте шероховатость поверхности Ra <3.2 мкм.
  2. Нанесите антикоррозийную стыковочную композицию с рабочим диапазоном -20 до 150C. Используйте шайбы с ПТФЭ покрытием.
  3. Проверьте соосность по спецификации. Затягивайте по крестообразной схеме. Проверьте 10% с помощью измерительного инструмента. Логируйте с экологическими данными.
  4. Проведите испытание на отрыв 5% случайной выборки до 80% пробной нагрузки. Замените любые элементы ниже порога приемки.
  5. Нанесите защитное покрытие от атмосферных воздействий. Установите коррозионный мониторинговый образец вблизи критических соединений.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года.Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаКонтаминация поверхности мешает правильной посадке соединения. Коррозия начинается через 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Перетягивайте любой крепеж, у которого момент ниже 80% от указанного. Заменяйте крепеж с коррозией, поражающей >5% площади поверхности или глубиной ямки >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменяйте все критически важные крепежные элементы вне зависимости от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

C

План C · Премиум

C5-M Экстремальная среда по ISO 12944-2

Ролик — 316L + Сферический подшипник скольжения ПТФЭ —
Ролик
316L + Сферический подшипник скольжения ПТФЭ · —

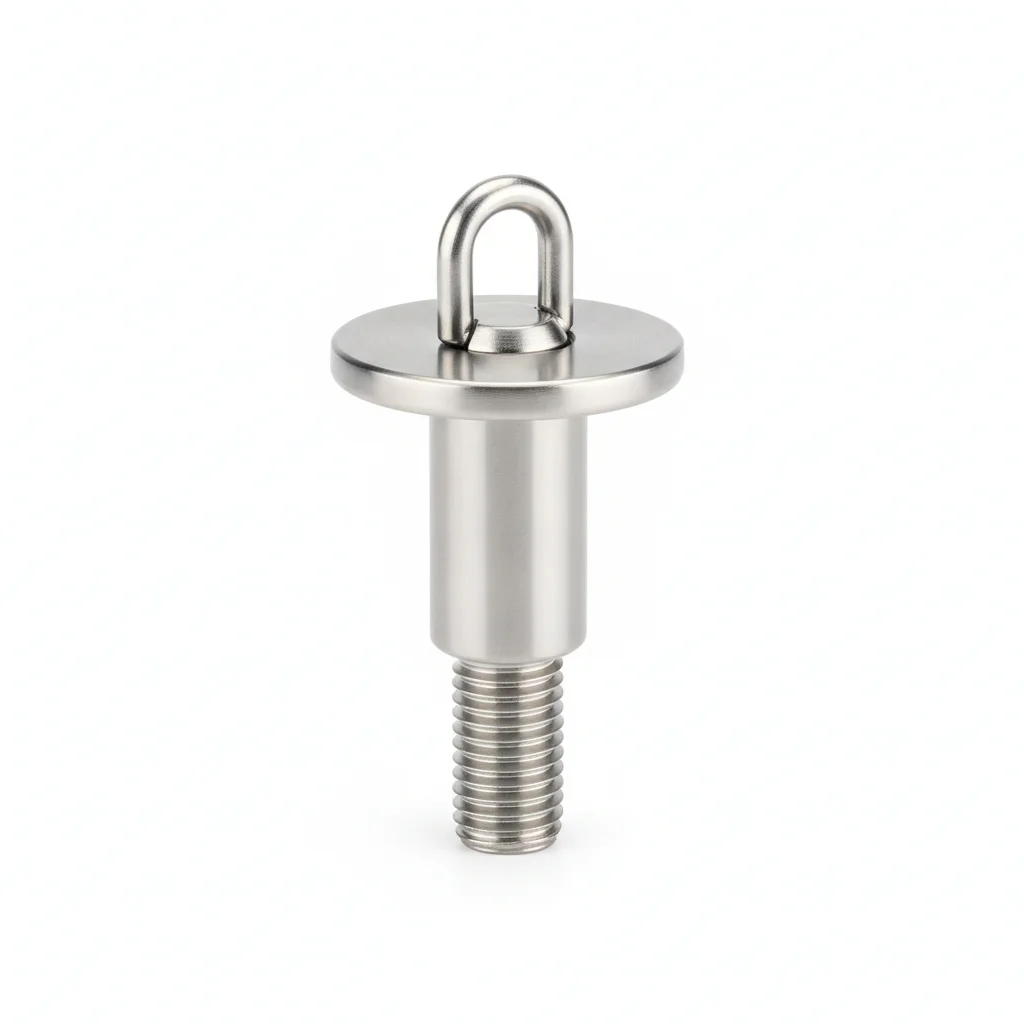

Напольный болт — 316L —
Напольный болт
316L · —
Болт пружины шторы — 316L —
Болт пружины шторы
316L · —

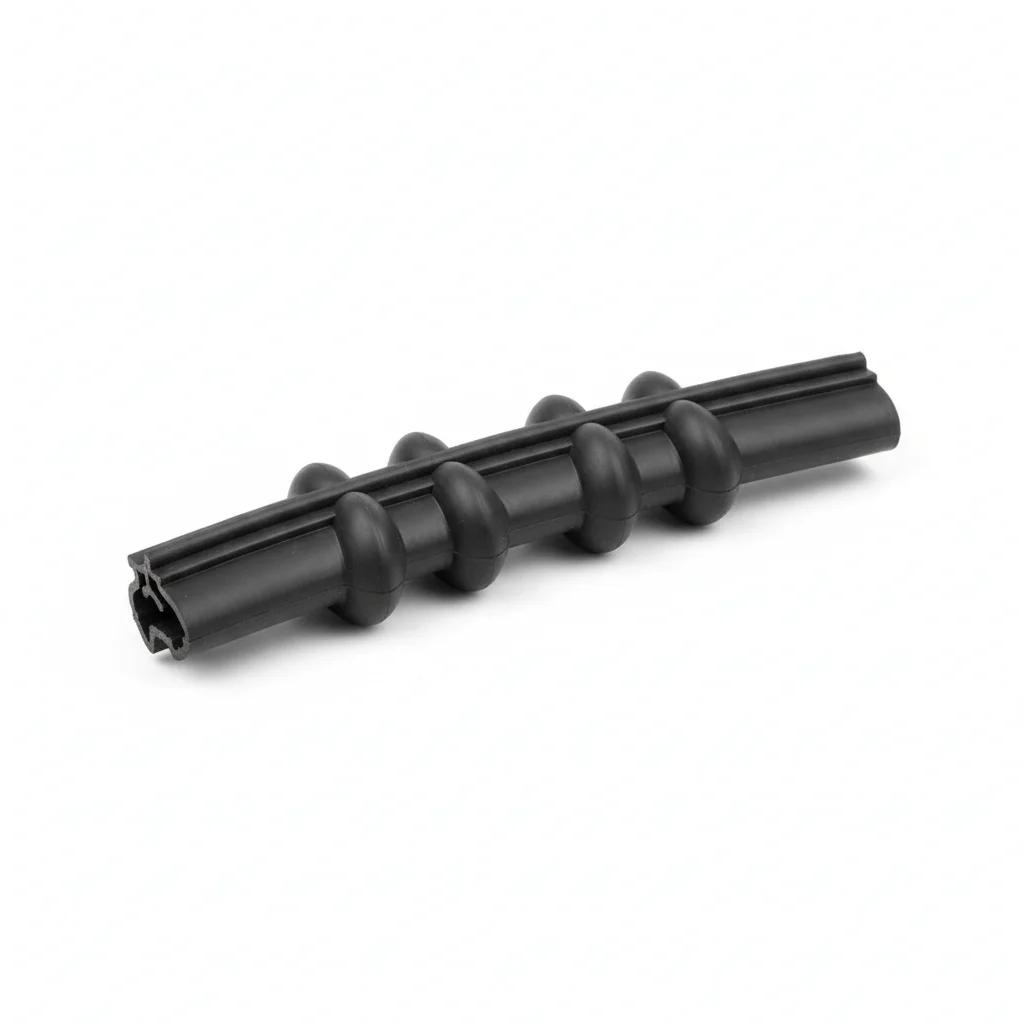

Аммиакостойкий уплотнительный профиль — Резина EPDM —
Аммиакостойкий уплотнительный профиль
Резина EPDM · —
РоликНапольный болтБолт пружины шторыАммиакостойкий уплотнительный профиль
СпецификацияIP67 Нагрузка 300 кг12 дюймовM8Аммиакостойкая формула
Материал316L + Сферический подшипник скольжения ПТФЭ316L316LРезина EPDM
Класс————
ПокрытиеГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461ГЦ >=55 мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)Не применимо (полимер)
Темп.-20C до +80C-20C до +80C-20C до +80C-20C до +80C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеРаспашные двери для экстремально коррозионных средНижнее крепление двери + нержавеющая стальная втулкаПружина шторы + запираниеУплотнение дверной коробки/двери
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирьте растворителем на основе метилэтилкетона (МЭК). Проверьте шероховатость поверхности Ra <1.6 мкм.
  2. Нанесите морскую антикоррозийную композицию с рабочим диапазоном -50 до 200C. Используйте шайбы, инкапсулированные ПТФЭ.
  3. Проверьте соосность в пределах 0.3 мм. Затягивайте с помощью гидравлического натяжителя. Проверьте 10% образца методом PMI. Документируйте для проверки соответствия.
  4. Проведите неразрушающий контроль (НК) 10% образца с помощью капельного индикатора. Замените любые элементы с трещинами.
  5. Нанесите защитное герметик по спецификации. Установите постоянные инструменты мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года.Проверьте класс крепежа по спецификации. Используйте калиброванный динамометрический ключ +/-3%. Документируйте все значения.
Пропуск подготовки поверхности перед установкой крепежаКонтаминация поверхности мешает правильной посадке соединения. Коррозия начинается через 6-12 месяцев.Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Перетягивайте любой крепеж, у которого момент ниже 80% от указанного. Заменяйте крепеж с коррозией, поражающей >5% площади поверхности или глубиной ямки >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменяйте все критически важные крепежные элементы вне зависимости от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

Ссылочные стандарты

Техническая база и стандарты

Механические свойства крепежа из нержавеющей стали

Основа для выбора материала из нержавеющей стали для оборудования сараев

Механические свойства крепежа

Стандарт для выбора класса прочности соединительных болтов

Крепеж из нержавеющей стали

Государственный стандарт механических свойств болтов из нержавеющей стали

Общие технические условия для помещений для содержания скота и птицы

Требования к оборудованию в условиях фермерской среды

Уплотнения вращающихся валов типа манжеты

Справочная информация для выбора уплотнения подшипника ролика

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Электропастух и оборудование распашных ворот сарая

Похожая тема

Крепеж для фермерских ограждений

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
