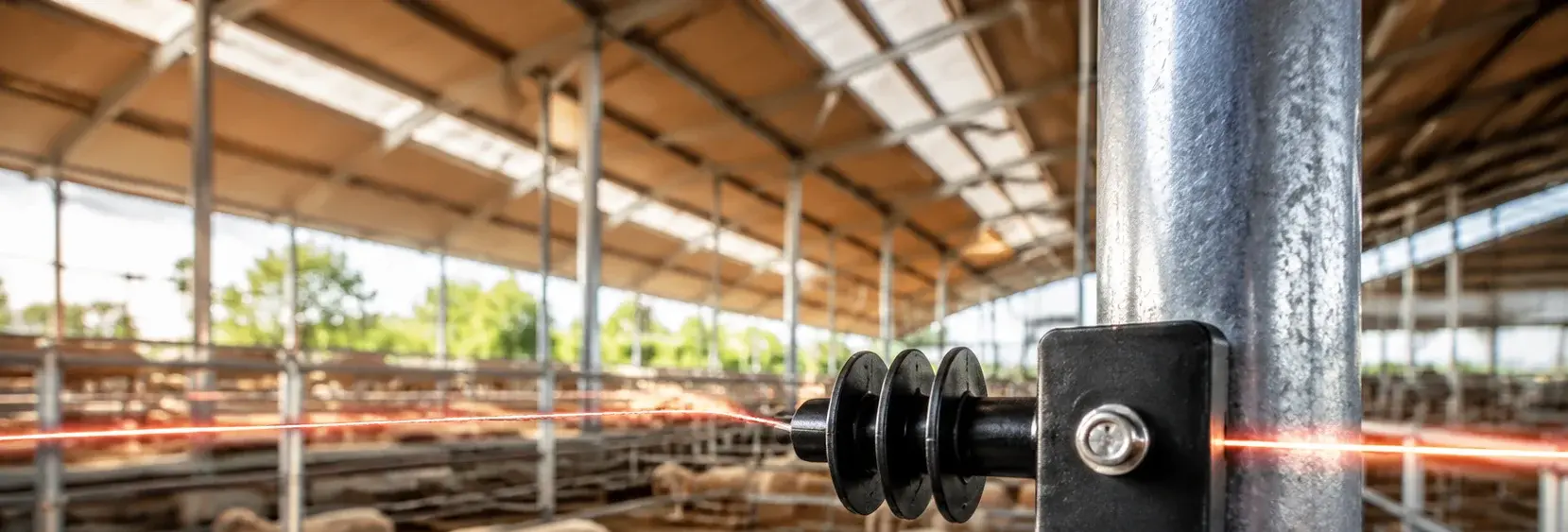

Изоляторы электрических заборов: ПЭ против керамики для пастбищ скота
Изоляторы электрических заборов должны блокировать утечку импульсов высокого напряжения (5-10кВ) на землю. Поврежденный изолятор или поверхностное скольжение из-за аммиака и пыли навоза может снизить напряжение забора с 10кВ до менее 2кВ, делая забор неэффективным
Аудит рисков // Инженерная диагностика
Руководство по ошибкам закупки
"На производственной линии это происходит каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Поверхностное скольжение изолятора → резкое падение напряжения забора → животные не чувствуют удара → забор бесполезен
Импульсное напряжение электрического ограждения (5-10kV) изолировано от столба ограждения изолятором. После 3 лет воздействия на открытом воздухе ультрафиолетовые лучи вызывают микротрещины на поверхности обычных PE-изоляторов. Дождевая вода и пометная пыль заполняют эти трещины→поверхностная проводимость смеси значительно выше, чем у сухого PE→эквивалентный путь утечки уменьшается с 30mm до <10mm→ток утечки >5mA→напряжение на конце ограждения падает с 10kV до ниже 2kV→животные ощущают лишь легкое покалывание при касании проводника, недостаточное для отпугивания→ограждение выходит из строя. На одной ферме из-за старения изоляторов стая волков легко прошла сквозь, убив 23 овцы за одну ночь, что привело к прямому убытку более 50,000 RMB. Проблема усугубляется в дождь – дождевая вода увлажняет пометную пыль на поверхности изолятора→поверхностная проводимость увеличивается более чем в 10 раз→участок ограждения длиной 50m может иметь дюжину изоляторов с одновременной утечкой→напряжение падает по всей линии.
Корректирующие меры
Выберите материал изолятора в зависимости от сценария: Обычные пастбища (умеренный климат, низкое количество осадков)→УФ-стабилизированный ПЭ (с ≥2% сажи), срок службы УФ в 3 раза выше, чем у обычного ПЭ. Дождливые/прибрежные/с высоким содержанием аммиака пастбища→Керамические изоляторы – не подвержены воздействию УФ, гладкая поверхность противостоит накоплению пыли, устойчивы к аммиаку, срок службы более 10 лет. Каждые шесть месяцев используйте высоковольтный импульсный тестер для проверки напряжения на конце каждой секции забора. Если оно ниже 70% от номинального значения, немедленно проверьте изоляторы в этой секции – визуально осмотрите поверхность каждого изолятора; замените или очистите любые с микротрещинами или накоплением пыли. Метод очистки: Промойте только чистой водой – не используйте моющие средства – остаточные ПАВ в моющих средствах более проводимы, чем пыль навоза.
Риск-02
Аммиак + пыль навоза образуют проводящий слой на поверхности изолятора → напряжение нормальное в сухую погоду → напряжение падает в дождь
Это особенно коварная проблема – в сухую погоду пыль навоза непроводящая→напряжение забора проверяется как нормальное→фермер думает, что все в порядке→когда идет дождь→дождевая вода увлажняет пыль→растворяет аммиачные соли и органические кислоты→образует проводящий электролитический раствор→сопротивление поверхности изолятора падает с >1000МОм до <10МОм→ток утечки прыгает с микроампер до миллиампер→напряжение забора резко падает. Но когда дождь прекращается→поверхность изолятора снова высыхает→напряжение восстанавливается→фермер никогда не понимает, почему животные не боятся забора в дождливые дни. Еще более коварный вопрос: Проводящий слой, образованный аммиаком + навозом на поверхности изолятора, накапливается постепенно – в первый год утечка может возникать только во время сильного дождя→к третьему году легкий дождь вызывает утечку→к пятому году даже утренняя роса может вызывать утечку – поверхность изолятора уже покрыта «проводящей кожей».
Корректирующие меры
Керамические изоляторы фундаментально решают проблему скольжения – гладкая глазурованная поверхность не впитывает пыль – дождевая вода смывает ее. Если используете ПЭ изоляторы: Очищайте ежеквартально (промывайте чистой водой) – проверяйте напряжение забора сразу после дождя – если после дождя напряжение падает >20%→указывает на сильное накопление пыли на поверхностях изоляторов→рассмотрите замену всех на керамические. При очистке также проверяйте крепежные болты между изолятором и столбом забора – ржавые углеродистые стальные болты увеличивают контактное сопротивление→сопротивление заземления забора превышает пределы→импульсный контроллер сообщает о неисправностях→замените на болты из нержавеющей стали 304. При установке изоляторов поддерживайте расстояние скольжения ≥30мм между проводником и столбом забора.
Риск-03
Крепежные болты изолятора ржавеют → контактное сопротивление увеличивается → сопротивление системы заземления превышает пределы → импульсный контроллер ложно сообщает о неисправностях и отключается
Изоляторы крепятся к стойкам забора с помощью болтов M6-M8. Болты из углеродистой стали, подверженные воздействию солнца, дождя и аммиака в течение 2-3 лет, поржавеют. Ржавчина является полупроводником (удельное сопротивление значительно выше, чем у металла)→контактное сопротивление между болтом и стойкой забора увеличивается с <0.1Ω до >10Ω→общее сопротивление системы заземления забора превышает пределы→импульсный контроллер обнаруживает аномалию заземления и переходит в режим защиты, отключаясь. Отключение означает, что забор полностью неэффективен→но фермер может не обнаружить это в течение дней – потому что некоторые дешевые импульсные контроллеры не имеют сигнализации при отключении. В течение этого периода неработоспособности забора, если волки или дикие собаки войдут на пастбище, скот остается без защиты. Кроме того, поржавевшие болты могут вызвать щелевую коррозию на стойке забора→ускоряя ржавление в этом месте→уменьшая поперечное сечение стойки→что приводит к изгибу стойки при сильных ветрах.
Корректирующие меры
Крепежные болты изолятора ДОЛЖНЫ быть из нержавеющей стали 304 – не используйте оцинкованные углеродистые стальные болты. При установке добавьте стальную плоскую шайбу из нержавеющей стали между болтом из нержавеющей стали и оцинкованным стальным столбом – чтобы избежать гальванической коррозии между разнородными металлами (нержавеющая сталь и углеродистая сталь во влажной среде вызывают ускоренную коррозию стороны из углеродистой стали). Проверяйте болты каждые шесть месяцев – заменяйте любые ржавые немедленно – применяйте гидроизоляцию для отверстий болтов (герметизируйте силиконовым герметиком). Натяжители проводников забора также должны быть из нержавеющей стали 304 – ржавые углеродистые стальные натяжители теряют пружинную силу→проводник провисает→животные могут пролезть.
Особенности условий эксплуатации
Скользящий ток vs. Коррозия: Два режима отказа, убивающие напряжение ограждения
Сбой напряжения электрического ограждения редко вызван отказом одного изолятора. Два наиболее часто упускаемых из виду инженерных отличия: (1) поверхностное скользящее течение из-за аммиака и пыли навоза, образующих проводящий слой, что усугубляется дождём; (2) ржавые крепёжные болты, увеличивающие контактное сопротивление и вызывающие ложные сбои импульсного контроллера. Полиэтиленовые (PE) изоляторы устойчивы к ультрафиолету, но уязвимы к скользящему току; керамические изоляторы устойчивы к скользящему току, но требуют правильного выбора материала болта для избежания гальванической коррозии
Что проверить
- 1Полиэтиленовые изоляторы (15 кВ, скользящий ток ≥30 мм) подходят для сухих пастбищ с низким содержанием аммиака, но через 3 года могут развиться микротрещины, приводящие к скользящему току во время дождя
- 2Керамические изоляторы (25-35 кВ, скользящий ток ≥40 мм) устойчивы к ультрафиолету и аммиаку, но их более высокая стоимость оправдана только в том случае, если крепёжные болты также устойчивы к коррозии (304 или 316L)
- 3Углеродистые стальные крепёжные болты ржавеют за 2-3 года в среде аммиака, увеличивая контактное сопротивление >10 Ом и вызывая отключение импульсного контроллера
- 4Нержавеющие стальные болты (304 для умеренной, 316L для высокой концентрации аммиака) предотвращают ржавчину, но требуют нейлоновых изоляционных шайб для избежания гальванической коррозии с металлическими столбами ограждения
- 5Силиконовый герметик на отверстиях для болтов предотвращает щелевую коррозию и дополнительно снижает пути утечки тока
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Материал изолятора и длина пути утечки тока | Определяет напряжение пробоя и устойчивость к поверхностному скользящему току от аммиака/пыли навоза | Указать номинальное напряжение (≥15 кВ для PE, ≥25 кВ для керамики) и длину пути утечки тока (≥30 мм для PE, ≥40 мм для керамики) в соответствии с IEC 60335-2-76 |
| Материал и покрытие крепёжного болта | Ржавые болты увеличивают контактное сопротивление, вызывая сбои импульсного контроллера и отключение ограждения | Для среды C4: нержавеющая сталь 304 (A2-70). Для среды C5-M: нержавеющая сталь 316L (A4-70) с нейлоновой изоляционной шайбой |
| Совместимость материала натяжителя | Коррозия натяжителя может привести к провисанию токоведущего провода, снижая эффективность ограждения | Подбирать материал натяжителя в соответствии со средой: оцинкованный для C3, нержавеющая сталь 304 для C4, 316L для C5-M |
| Гидроизоляция отверстий для болтов | Попадание воды в отверстия для болтов вызывает щелевую коррозию и дополнительные пути утечки тока | Использовать силиконовый герметик или EPDM-прокладки на отверстиях для болтов в средах C4 и выше |
Длина пути утечки тока и материал болта — два наиболее критичных параметра для надёжности электрического ограждения. Всегда проверяйте номинальное напряжение изолятора и устойчивость болта к коррозии применительно к конкретной среде вашего пастбища
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Токопроводящий слой из аммиака и пыли: как проседает напряжение ограждения под дождем
Пример: аммиак и навозная пыль, накапливающиеся на изоляторах электропастуха — в сухом состоянии все в норме, а под дождем вся линия отказывает.
- 1Микробы из навоза выделяют аммиак, который оседает на поверхности изолятора вместе с навозной пылью
- 2При увлажнении слой из аммиака и пыли становится токопроводящим — изолятор превращается из изолятора в путь утечки
- 3Высоковольтный импульс (несколько тысяч вольт) стекает по поверхности изолятора — напряжение ограждения проседает и сила импульса ослабевает
- 4Под дождем слой полностью пропитывается и утечка максимальна — падение напряжения наибольшее, и ограждение перестает удерживать скот
«Несколько тысяч вольт» — оценочное описание величины высоковольтного импульса.
Технический справочник отрасли
Комплектующие изоляторов электропастуха: материал, размер и объем
Заказ в три строки — корпус изолятора, крепежный болт, регламент обслуживания — размеры и объемы фиксируются сразу.
| Деталь | Материал / основа | Размер | Объем / периодичность |
|---|---|---|---|
| Корпус изолятора | Полимер PP/PA66 или керамика | Под крепление болтом M6–M8 | Сотни на км |
| Крепежный болт | Нержавеющая сталь 304 (не углеродистая сталь) | M6–M8 | Один комплект на изолятор |
| Уход за поверхностью | Промывка чистой водой (без моющих средств) | — | Ежеквартально |
В данном слоте нет оценочных величин.
Технический справочник отрасли
Крепежные болты в среде аммиака: почему сразу выбирать 304
Крепежные болты изоляторов находятся внутри среды животноводческого помещения, и аммиак год за годом съедает цинковые покрытия — смотрите на цифры, затем выбирайте материал.
- В аммиачной среде цинковые покрытия расходуются со скоростью около 5–10 μm/yr (оценочная величина) — примерно в 3–5× выше атмосферной скорости 1–2 μm/yr (ISO 9223 C2–C3)
- Покрытие тяжелого класса 85 μm (GB/T 13912) служит в аммиачной атмосфере свинарника всего 8–10 years — у обычных болтов покрытие тоньше и служит меньше, поэтому не рассчитывайте, что оцинковка перекроет расчетный срок службы ограждения
- Ржавый крепежный болт напрямую повышает сопротивление заземления — закладывайте 304 (A2-70 по GB/T 3098.6) и не применяйте по умолчанию оцинкованную углеродистую сталь
- При ежеквартальной промывке чистой водой проверяйте крепежные болты в том же цикле — заменяйте любую корродированную деталь на 304, а не устанавливайте ее повторно
Расход цинка 5–10μm/yr, кратность коррозии 3–5× и срок службы покрытия 8–10-year являются оценочными величинами; атмосферная скорость 1–2μm/yr приведена по ISO 9223, тяжелый класс 85μm — по GB/T 13912, а исполнение 304 нормируется по GB/T 3098.6 (A2-70).
Технический справочник отрасли
Запрос на электропастух: не смешивайте импульсный генератор с заказом болтов
Проведите границу по материалам до составления перечня — метизы и генератор — две отдельные строки.
В объеме поставки: крепление изоляторов — изоляторы PP/PA66/керамика в комплекте с болтами 304 M6–M8, включая детали крепления линии ограждения. Вне объема поставки: импульсный генератор — это электрооборудование, а не поставка крепежа — оставляйте его отдельной строкой в том же RFQ и никогда не согласовывайте параметры генератора в терминах болтов.
В данном слоте нет оценочных величин.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Умеренное пастбище / Низкие осадки / Низкая концентрация аммиака
3-5 лет
Эконом
Решение B
Дождливое / Прибрежное / Пастбище с умеренным содержанием аммиака
8-12 лет
Стандарт
Решение C
Племенная ферма / Среда с высоким содержанием аммиака / Высокие требования к безопасности
15-20 лет
Премиум
| A · План А · Стандартное пастбище | B · План Б · Высоконадёжное пастбище | C · План C · Племенная ферма / Пастбище с высоким уровнем безопасности | |
|---|---|---|---|
| 1. УФ-СТАБИЛИЗИРОВАННЫЙ ПОЛИЭТИЛЕНОВЫЙ ИЗОЛЯТОР (САЖА ≥2%) | |||
| Спецификация | Номинальное напряжение 15kV, длина пути утечки ≥30mm | Номинальное напряжение 25kV, длина утечки ≥40mm | Номинальное напряжение 35kV, длина пути утечки ≥60mm |
| Материал | Полиэтилен + УФ-стабилизатор + сажа | Керамика (глазурованная) | Керамика + конструкция с рёбрами |
| Класс | 15kV | 25kV | 35kV |
| Покрытие | горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55um per ISO 1461 | Горячее цинкование >=55um согласно ISO 1461 |
| 2. ОЦИНКОВАННЫЙ ГОРЯЧИМ СПОСОБОМ КРЕПЁЖНЫЙ БОЛТ | |||
| Спецификация | M6×40mm | M6×50mm | M8×60mm |
| Материал | Углеродистая сталь + Горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 316L + нейлоновая изолирующая шайба |
| Класс | Класс 8.8 | A2-70 | A4-70 |
| Покрытие | горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55um per ISO 1461 | Горячее цинкование >=55um согласно ISO 1461 |
| 3. ОЦИНКОВАННЫЙ НАТЯЖИТЕЛЬ ПРОВОДНИКА ЗАБОРА | |||
| Спецификация | Совместим с проводником φ2.5-3.0mm | Совместим с проводником φ2.5-3.0mm | Совместим с двойным проводом φ3.0mm |
| Материал | Углеродистая сталь + Горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
| Покрытие | горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55um per ISO 1461 | Горячее цинкование >=55um согласно ISO 1461 |
1УФ-СТАБИЛИЗИРОВАННЫЙ ПОЛИЭТИЛЕНОВЫЙ ИЗОЛЯТОР (САЖА ≥2%)
Спецификация
A
Номинальное напряжение 15kV, длина пути утечки ≥30mm
B
Номинальное напряжение 25kV, длина утечки ≥40mm
C
Номинальное напряжение 35kV, длина пути утечки ≥60mm
Материал
A
Полиэтилен + УФ-стабилизатор + сажа
B
Керамика (глазурованная)
C
Керамика + конструкция с рёбрами
Класс
A
15kV
B
25kV
C
35kV
Покрытие
A
горячее цинкование >=55 мкм по ISO 1461
B
Горячее цинкование >=55um per ISO 1461
C
Горячее цинкование >=55um согласно ISO 1461
2ОЦИНКОВАННЫЙ ГОРЯЧИМ СПОСОБОМ КРЕПЁЖНЫЙ БОЛТ
Спецификация
A
M6×40mm
B
M6×50mm
C
M8×60mm
Материал
A
Углеродистая сталь + Горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 316L + нейлоновая изолирующая шайба
Класс
A
Класс 8.8
B
A2-70
C
A4-70
Покрытие
A
горячее цинкование >=55 мкм по ISO 1461
B
Горячее цинкование >=55um per ISO 1461
C
Горячее цинкование >=55um согласно ISO 1461
3ОЦИНКОВАННЫЙ НАТЯЖИТЕЛЬ ПРОВОДНИКА ЗАБОРА
Спецификация
A
Совместим с проводником φ2.5-3.0mm
B
Совместим с проводником φ2.5-3.0mm
C
Совместим с двойным проводом φ3.0mm
Материал
A
Углеродистая сталь + Горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 316L
Покрытие
A
горячее цинкование >=55 мкм по ISO 1461
B
Горячее цинкование >=55um per ISO 1461
C
Горячее цинкование >=55um согласно ISO 1461
Руководство по выбору
Как выбрать решение для изолятора в зависимости от условий пастбища?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемое решение | Ключевое основание |
| Сухое пастбище во внутренних районах, малое количество осадков, низкая концентрация аммиака | План A (Стандартное пастбище): УФ-стабилизированный изолятор из PE (номинал 15kV, длина пути утечки ≥30mm, содержание технического углерода ≥2%) + крепежный болт горячего цинкования (M6×40mm, класс прочности 8.8) + оцинкованный натяжитель проводника ограждения | IEC 60335-2-76 (безопасность электрических ограждений); GB/T 24622; ISO 1461 (покрытия, нанесенные методом горячего цинкования); ISO 12944-2 (C3) |
| Дождливое / прибрежное пастбище / пастбище с умеренной концентрацией аммиака | План B (Высокая надежность): керамический изолятор (номинал 25kV, длина пути утечки ≥40mm) + крепежный болт из нержавеющей стали 304 (M6×50mm, A2-70) + натяжитель из нержавеющей стали 304 + силиконовый герметик для отверстий под болты | IEC 60335-2-76; GB/T 24622; ISO 3506 (A2-70 304 SS); ISO 12944-2 (C4) |
| Племенная ферма / высокая концентрация аммиака / высокие требования к безопасности | План C (Племенная ферма / Высокая безопасность): высоковольтный керамический изолятор с ребрами (номинал 35kV, длина пути утечки ≥60mm) + крепежный болт 316L (M8×60mm, A4-70, нейлоновая изолирующая шайба) + двойной натяжитель проводника + монитор напряжения ограждения (с питанием от солнечной батареи) | IEC 60335-2-76; GB/T 24622; ISO 3506 (A4-70 316L); ISO 12944-2 (C5-M) |
A
План А · Стандартное пастбище
Стандарт C3 согласно ISO 12944-2

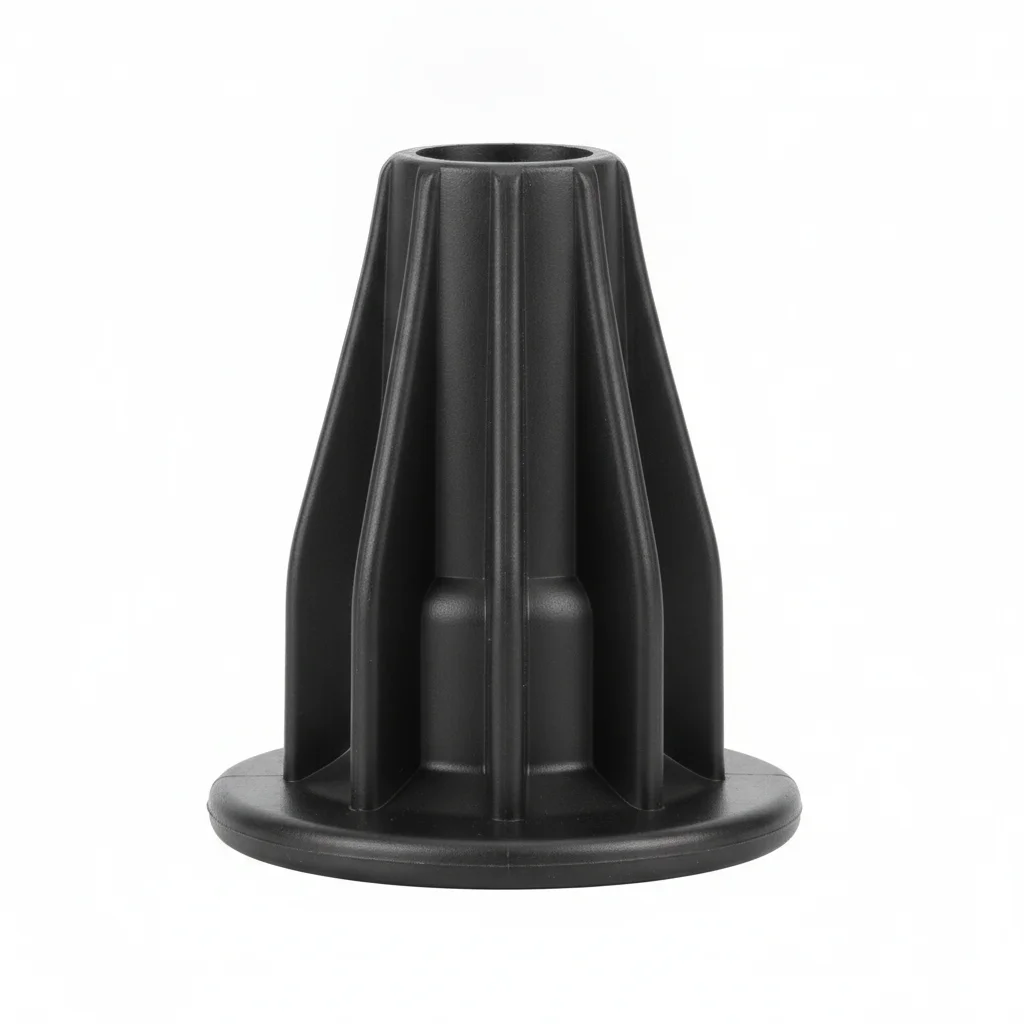

УФ-стабилизированный полиэтиленовый изолятор (сажа ≥2%)
Полиэтилен + УФ-стабилизатор + сажа · 15kV

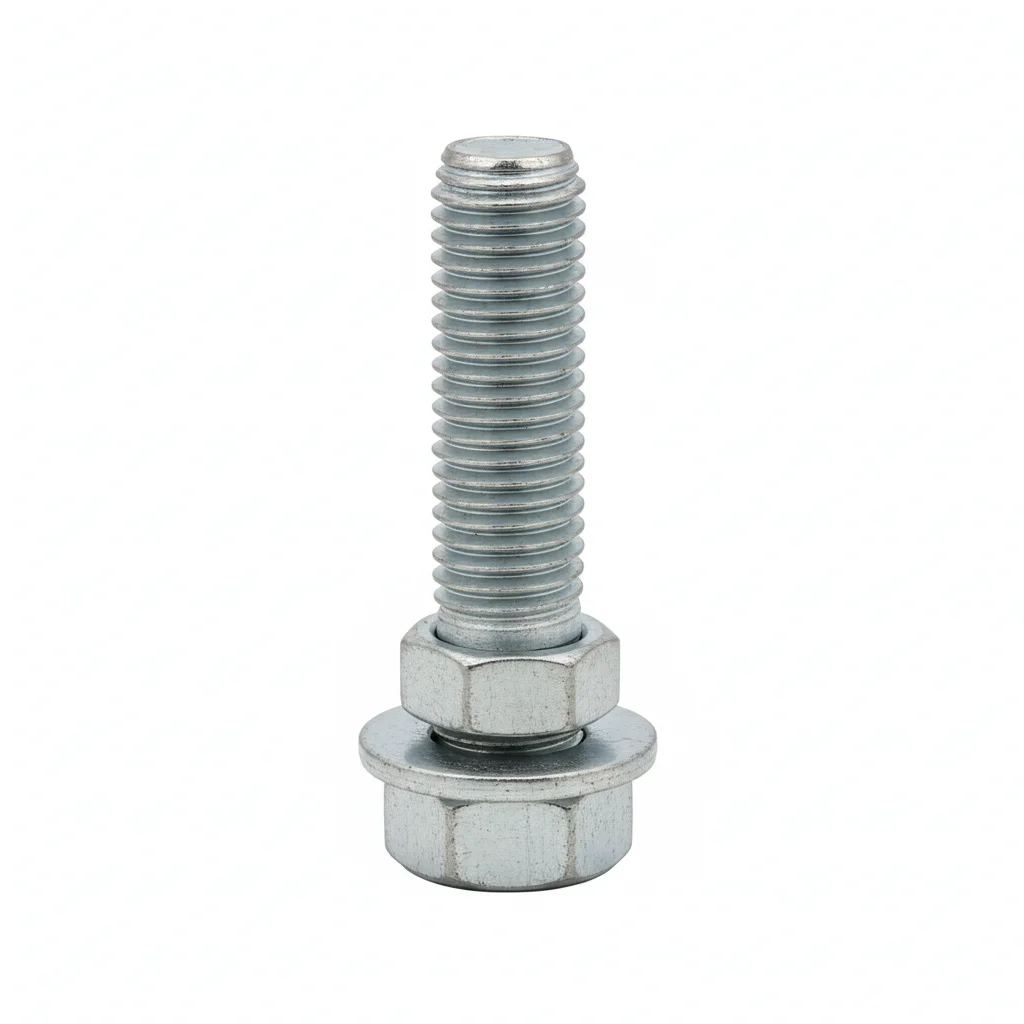

Оцинкованный горячим способом крепёжный болт
Углеродистая сталь + Горячее цинкование · Класс 8.8

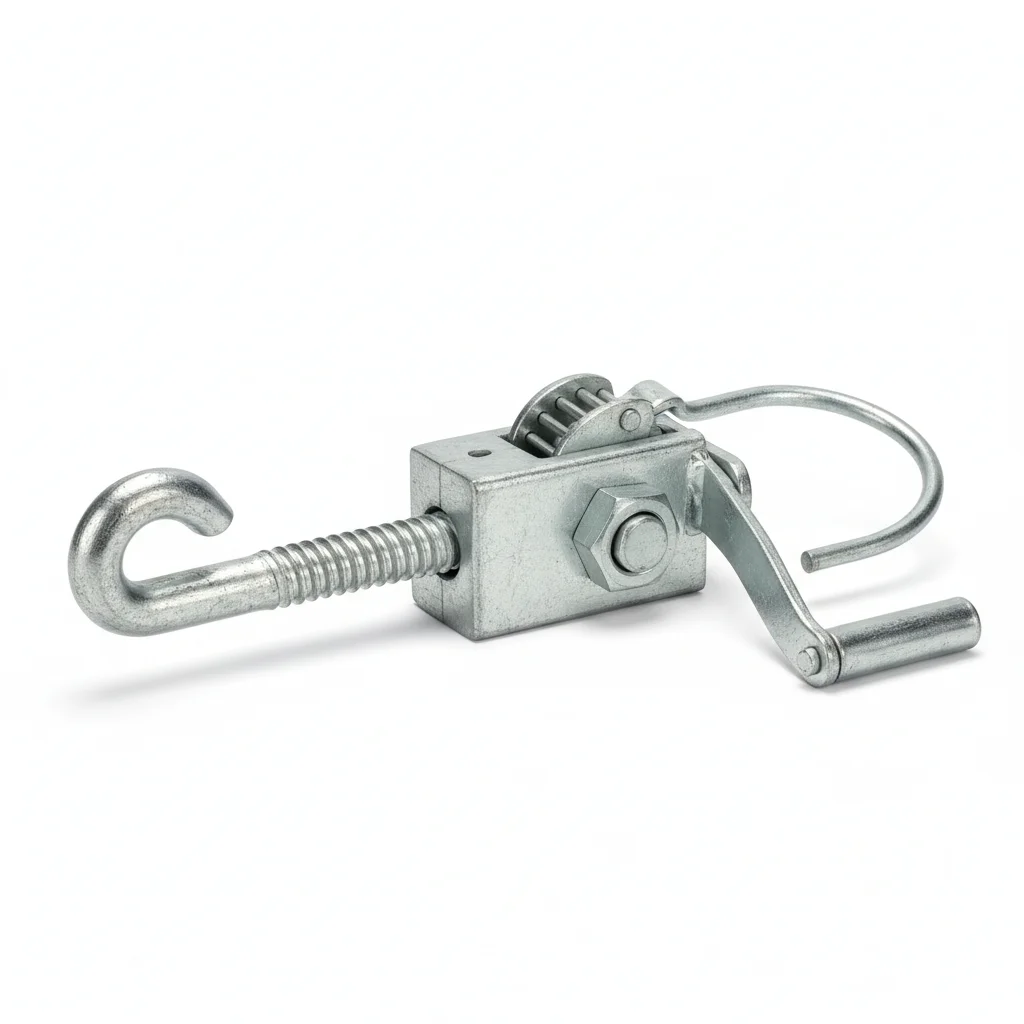

Оцинкованный натяжитель проводника забора
Углеродистая сталь + Горячее цинкование · —
| УФ-стабилизированный полиэтиленовый изолятор (сажа ≥2%) | Оцинкованный горячим способом крепёжный болт | Оцинкованный натяжитель проводника забора | |
|---|---|---|---|
| Спецификация | Номинальное напряжение 15kV, длина пути утечки ≥30mm | M6×40mm | Совместим с проводником φ2.5-3.0mm |
| Материал | Полиэтилен + УФ-стабилизатор + сажа | Углеродистая сталь + Горячее цинкование | Углеродистая сталь + Горячее цинкование |
| Класс | 15kV | Класс 8.8 | — |
| Покрытие | горячее цинкование >=55 мкм по ISO 1461 | горячее цинкование >=55 мкм по ISO 1461 | горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs |
| Упаковка | VCI paper + carton | VCI paper + carton | VCI paper + carton |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Изоляция между проводником электрического забора и столбом забора | Крепление изолятора к столбу забора | Поддержание натяжения проводника забора |
Монтаж и обслуживание
Порядок монтажа
- Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскость в пределах 0.1mm на 100mm.
- Нанести герметик на контактные поверхности. Установить крепёж с шайбой Бельвиля под головкой и гайкой.
- Проверить выравнивание в пределах 0.5mm. Затянуть в звездообразном порядке. Момент затяжки 42 Nm +/-2 Nm с помощью откалиброванного ключа. Задокументировать в журнале контроля качества.
- Проверить все крепёжные изделия на правильную посадку. Измерить 5% образца с помощью щупа.
- Нанести отметку герметика на момент затяжки. Сфотографировать собранный узел с 3 ракурсов для пакета документации контроля качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже расчетной. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать откалиброванный ключ для затяжки +/-3%. Задокументировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатянуть любой крепеж, у которого момент затяжки ниже 80% от указанного. Заменить крепеж с коррозией, поражающей >5% площади поверхности, или глубиной пitting >0.3mm. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменить все критические крепежные изделия независимо от состояния. Задокументировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
B
План Б · Высоконадёжное пастбище
C4 Жёсткие условия per ISO 12944-2
Керамический изолятор
Керамика (глазурованная) · 25kV
Крепёжный болт
Нержавеющая сталь 304 · A2-70

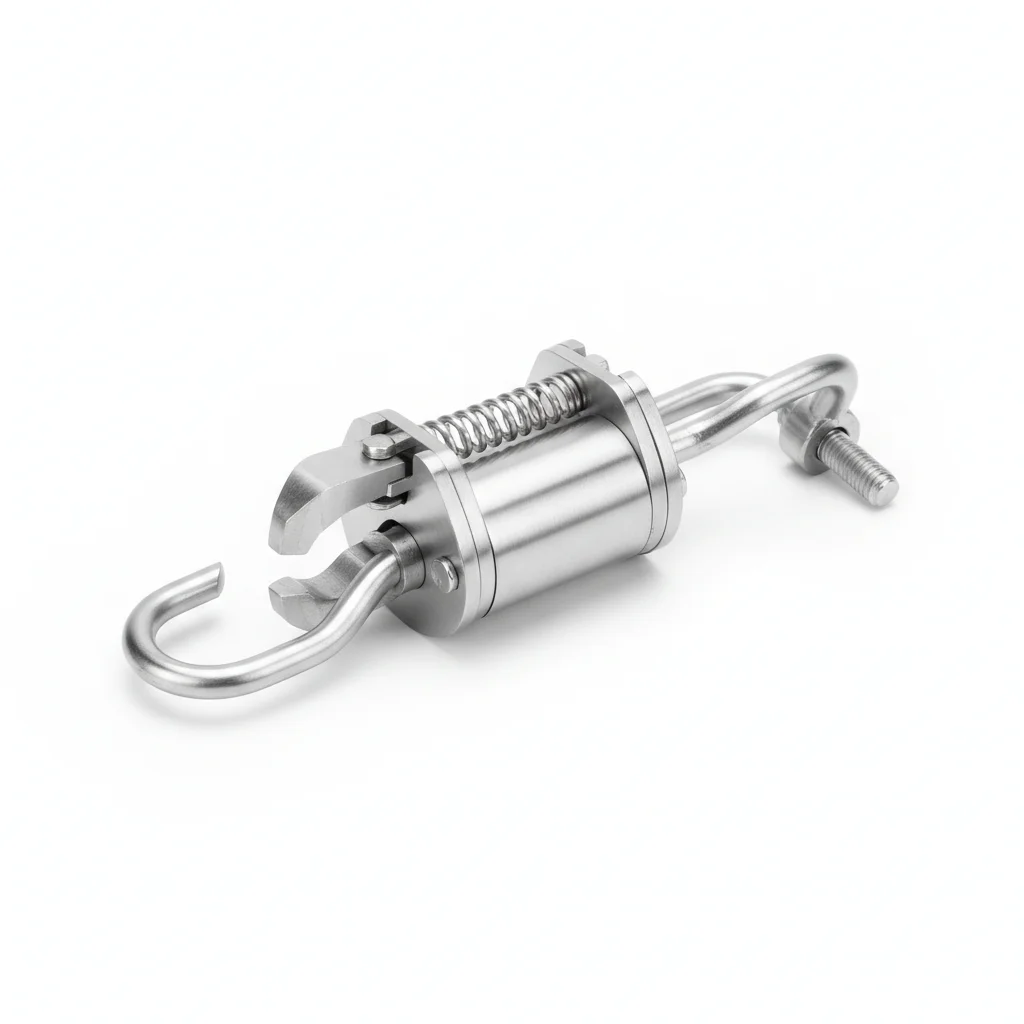

Натяжитель для проводника забора
Нержавеющая сталь 304 · —
| Керамический изолятор | Крепёжный болт | Натяжитель для проводника забора | Силиконовый герметик (для гидроизоляции отверстий болтов) | |
|---|---|---|---|---|
| Спецификация | Номинальное напряжение 25kV, длина утечки ≥40mm | M6×50mm | Совместим с проводником φ2.5-3.0mm | Атмосферостойкий тип |
| Материал | Керамика (глазурованная) | Нержавеющая сталь 304 | Нержавеющая сталь 304 | EPDM резина |
| Класс | 25kV | A2-70 | — | — |
| Покрытие | Горячее цинкование >=55um per ISO 1461 | Горячее цинкование >=55um per ISO 1461 | Горячее цинкование >=55um per ISO 1461 | Горячее цинкование >=55um per ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 kg/штука | ~0.5 kg/штука | ~0.5 kg/штука | ~0.5 kg/штука |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 100 pcs |
| Упаковка | VCI paper + картон | VCI paper + картон | VCI paper + картон | VCI paper + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Высоконадёжный электрический забор + защита от утечки + защита от УФ + защита от аммиака | Фиксация изолятора + защита от ржавчины + предотвращение гальванической коррозии между разнородными металлами | Поддержание натяжения проводника забора с высокой коррозионной стойкостью | Гидроизоляция отверстий болтов + предотвращение щелевой коррозии |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2um.
- Нанесите антикоррозийный состав для соединений, рассчитанный на -20 до 150C. Используйте шайбы с покрытием PTFE.
- Проверьте выравнивание в соответствии со спецификацией. Затяните в крестообразной последовательности. Проверьте 10% с помощью инструмента для проверки. Запишите с экологическими данными.
- Проведите испытание на отрыв 5% случайной выборки до 80% пробной нагрузки. Замените любые, ниже порога приемки.
- Нанесите атмосферостойкое защитное покрытие. Установите купон для мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверьте класс крепежа в соответствии со спецификацией. Используйте калиброванный ключ для затяжки +/-3%. Задокументируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности предотвращает правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затяните любой крепеж, если момент затяжки ниже 80% от указанного. Замените крепеж с коррозией, затрагивающей >5% площади поверхности, или глубиной ямки >0.3мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Задокументируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
C
План C · Племенная ферма / Пастбище с высоким уровнем безопасности
C5-M Экстремальный согласно ISO 12944-2

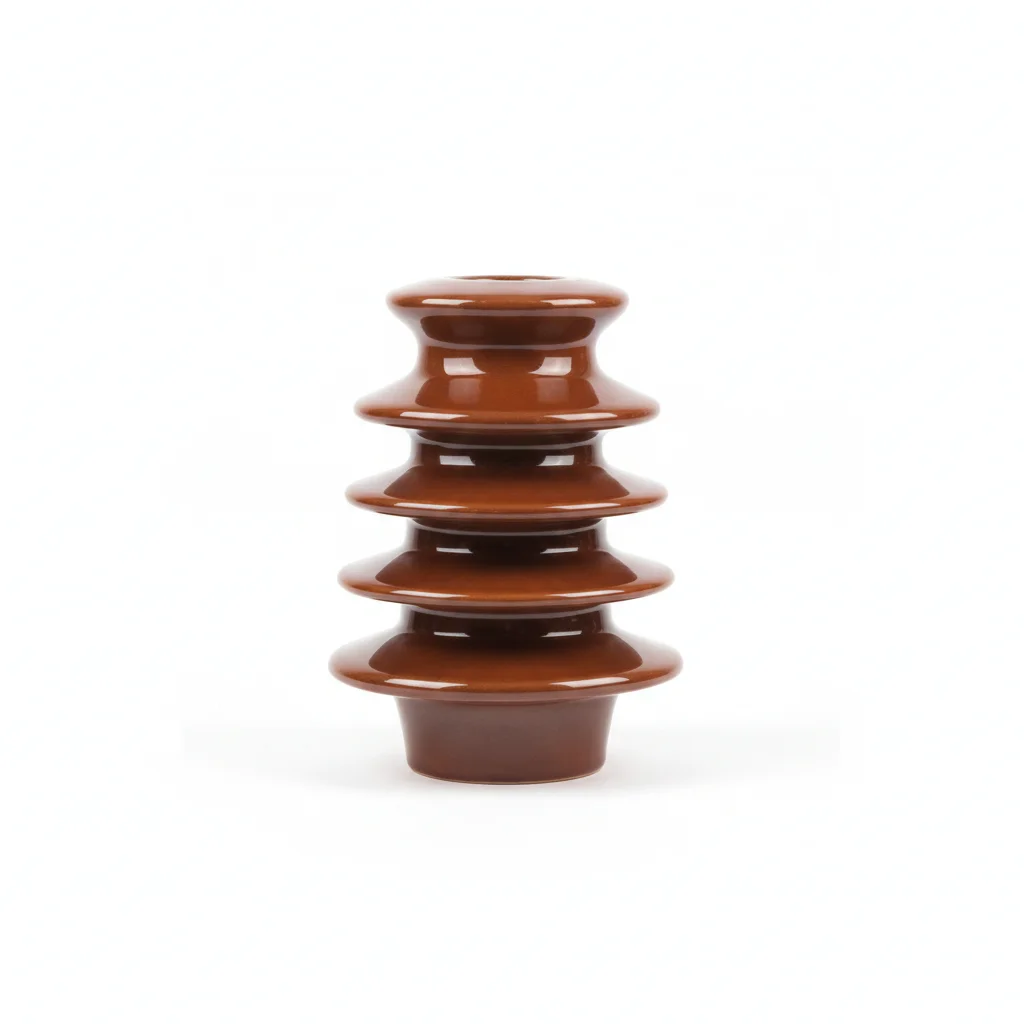

Высоковольтная керамическая изоляторная колонка (с рёбрами)
Керамика + конструкция с рёбрами · 35kV
Фиксирующий болт
Нержавеющая сталь 316L + нейлоновая изолирующая шайба · A4-70

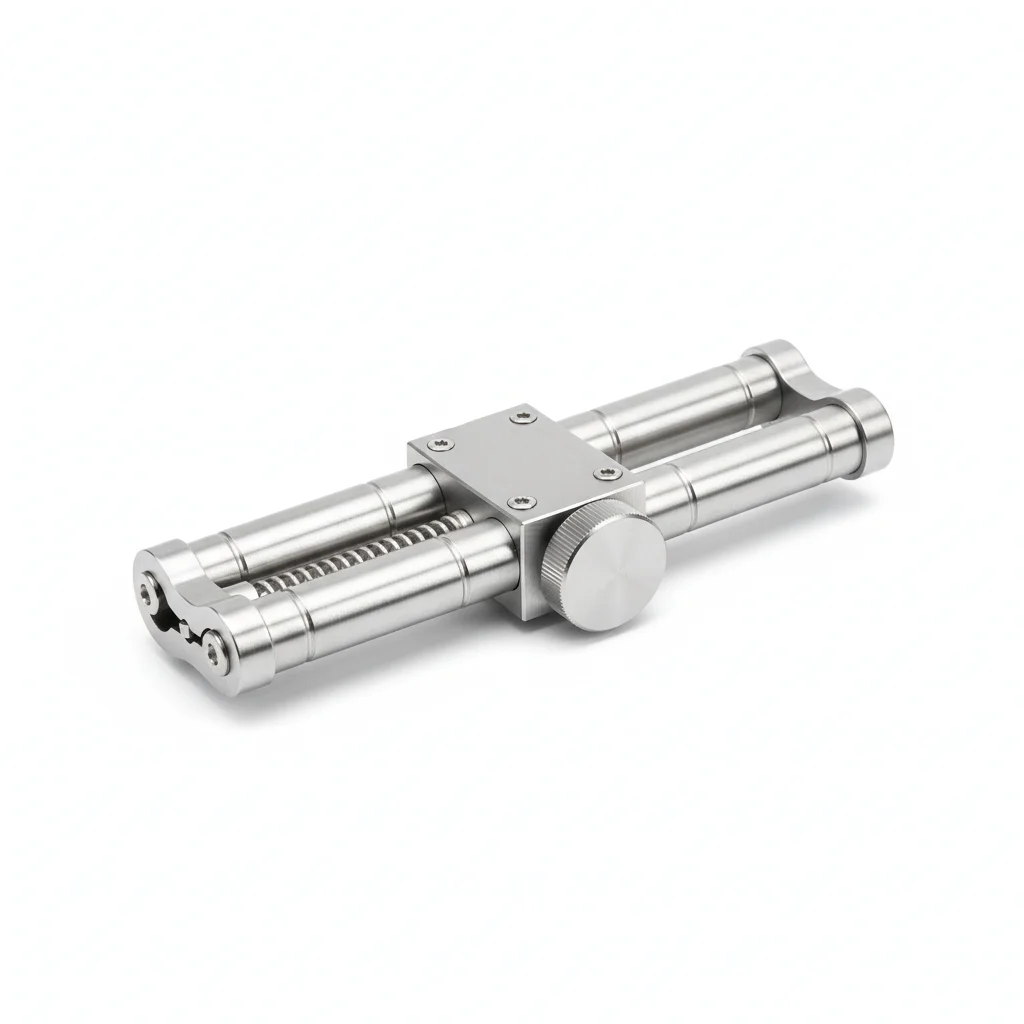

Двухпроводный натяжитель
Нержавеющая сталь 316L · —

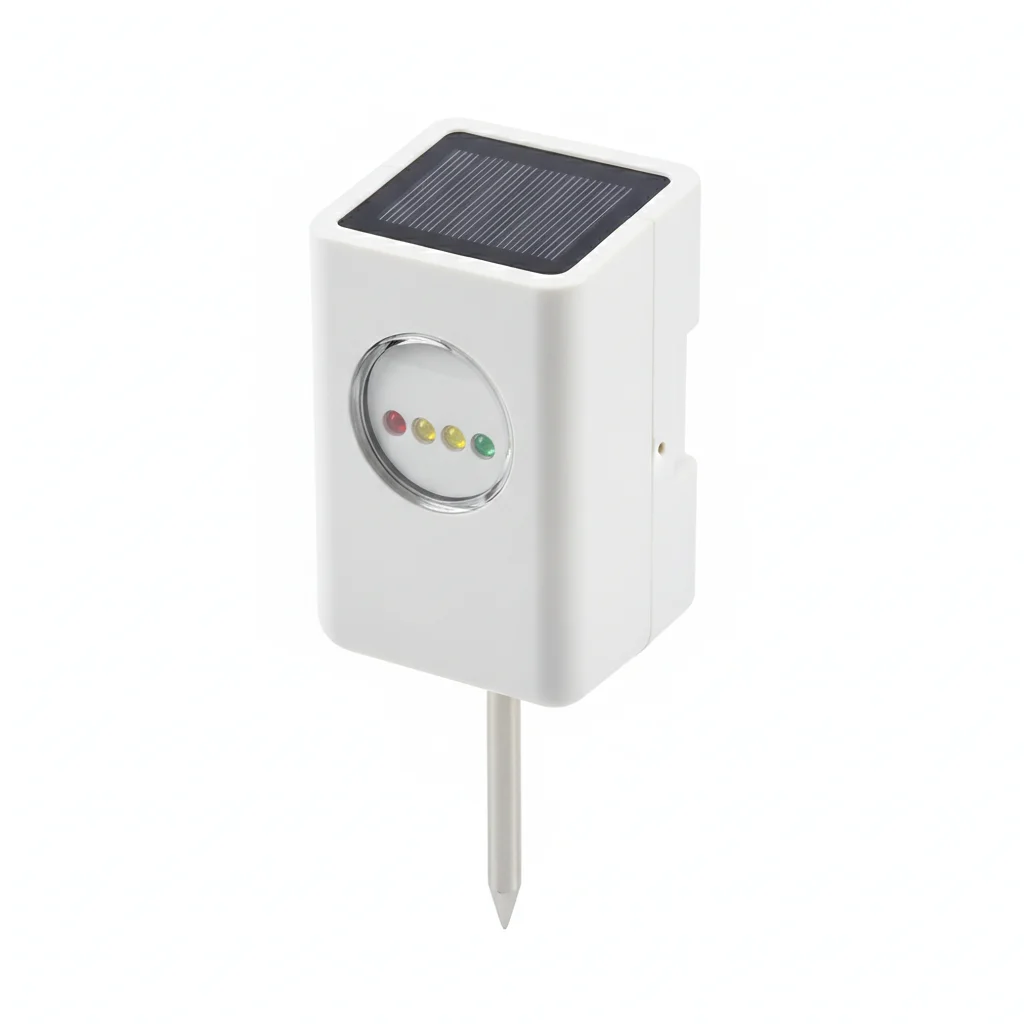

Монитор напряжения забора (на солнечной батарее)
Водонепроницаемый корпус из ABS · IP67
| Высоковольтная керамическая изоляторная колонка (с рёбрами) | Фиксирующий болт | Двухпроводный натяжитель | Монитор напряжения забора (на солнечной батарее) | |
|---|---|---|---|---|
| Спецификация | Номинальное напряжение 35kV, длина пути утечки ≥60mm | M8×60mm | Совместим с двойным проводом φ3.0mm | Беспроводная передача + мобильное приложение |
| Материал | Керамика + конструкция с рёбрами | Нержавеющая сталь 316L + нейлоновая изолирующая шайба | Нержавеющая сталь 316L | Водонепроницаемый корпус из ABS |
| Класс | 35kV | A4-70 | — | IP67 |
| Покрытие | Горячее цинкование >=55um согласно ISO 1461 | Горячее цинкование >=55um согласно ISO 1461 | Горячее цинкование >=55um согласно ISO 1461 | Горячее цинкование >=55um согласно ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 kg/штука | ~0.5 kg/штука | ~0.5 kg/штука | ~0.5 kg/штука |
| MOQ | 100 штук | 100 штук | 100 штук | 100 штук |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Забор с высоким уровнем безопасности + рёбра увеличивают длину пути утечки | Фиксация в условиях высокой коррозии + полная изоляция разнородных металлов | Резервное натяжение для двухпроводной системы + условия высокой коррозии | Контроль напряжения на концах каждого секции забора в реальном времени + оповещение об аномалиях |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6um.
- Нанести морской антикоррозионный состав для температур от -50 до 200C. Использовать шайбы с оболочкой PTFE.
- Проверить выравнивание в пределах 0.3mm. Затянуть гидравлическим натяжителем. Проверить PMI 10% образца. Документировать для аудита соответствия.
- Провести неразрушающий контроль 10% образца с использованием капиллярного метода. Заменить любые с признаками трещин.
- Нанести защитный герметик по спецификации. Установить постоянные средства мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для эксплуатационных условий | Крепеж выходит из строя ниже проектной нагрузки. Соединение разделяется в эксплуатационных условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать откалиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затянуть любой крепеж с моментом ниже 80% от указанного. Заменить крепеж с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3mm. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменить все критические крепежи независимо от состояния. Документировать все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Техническая основа и нормативные документы
Стандарт безопасности электрических заборов
Международный стандарт безопасности для импульсных контроллеров и систем изоляции электрических заборов – определяет требования к электрической прочности и утечке изоляторов
Общие технические условия для электрических заборовНациональный стандарт для изоляторов и проводников электрических заборов – определяет классы напряжения изоляторов и методы испытаний на старение УФ-излучением
Горячее цинкование металлических изделийСтандарт на толщину покрытия горячего цинкования для столбов заборов и болтов из углеродистой стали
Крепёжные изделия из нержавеющей сталиТребования к материалу и прочности болтов крепления изоляторов из нержавеющей стали 304/316L
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
