Клипсы сапожных планок конвейера: углеродистая сталь vs нержавеющая сталь
Болты клипс сапожных планок и стопорные кольца на пальцах цепи имеют решающее предотвращение рассыпания материала и обрыва цепи. На этой странице сравниваются стандартные углеродистые (класс 8.8, покрытие Дакромет) и усиленные нержавеющие (304) варианты с акцентом на ослабление при боковом давлении, выпадение стопорных колец и коррозионную стойкость
Аудит рисков // Инженерная диагностика
Гид по ошибкам закупок
"На производственном полу это происходит каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Болты клипс сапожных планок ослабевают под боковым давлением материала
Корректирующие меры
Риск-02
Стопорные кольца на пальцах цепи выпадают при циклической нагрузке
Корректирующие меры
Риск-03
Удар и износ сапожных планок от высокотемпературного материала
Корректирующие меры
Особенности условий эксплуатации
Ключевые различия между стандартными и усиленными клипсами сапожных планок
Выбор между углеродистой и нержавеющей сталью для клипс сапожных планок влияет не только на коррозионную стойкость, но и на риск ослабления и обрыва цепи. Стандартные болты М12 класса 8.8 с покрытием Дакромет подходят для сред C3, тогда как нержавеющая сталь 304 рекомендуется для агрессивных сред C4 или пищевых/химических конвейеров. Для пальцев цепи стандартны стопорные кольца 65Mn, но 50CrVA обеспечивает более высокую усталостную прочность для тяжёлых цепей
Что проверить
- 1М12 класс 8
- 2Болты из нержавеющей стали 304: лучшая коррозионная стойкость для агрессивных сред C4, но более низкая прочность на разрыв по сравнению с классом 8.8; проверяйте спецификацию затяжки
- 3Стопорные кольца пальцев 65Mn: стандарт для умеренных нагрузок; могут выпадать при циклической нагрузке при износе паза
- 4Стопорные кольца пальцев 50CrVA: более высокая усталостная прочность для тяжёлых цепей; снижает риск рассыпания цепи
- 5Заменить, если коррозия затрагивает >5% площади поверхности или глубина питтинговой коррозии >0
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Материал и покрытие | Определяет коррозионную стойкость и риск ослабления | Указать углеродистую сталь с покрытием Дакромет для C3, 304 для C4 или 316L для экстремальных C5-M |
| Шаг клипс | — | Указать шаг клипс ≤ 300 мм |
| Механизм стопорения | Нейлоновые стопорные гайки предотвращают ослабление от вибрации | Указать нейлоновые стопорные гайки или клиновые стопорные шайбы |
| Материал стопорного кольца | 65Mn может выпадать при циклической нагрузке; 50CrVA обеспечивает более высокую усталостную прочность | Указать 50CrVA для тяжёлых цепей |
| Интервал проверки | Регулярный осмотр предотвращает катастрофический обрыв цепи | — |
Все значения момента затяжки и интервалов проверки основаны на стандартных руководствах по обслуживанию. Фактические интервалы должны корректироваться в зависимости от условий эксплуатации и рекомендаций производителя.
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Два механизма износа обкладки ленты юбкой уплотнения: пережатие и просыпь
Прижим юбки — уплотняющая кромка перегрузочного желоба, и степень его затяжки определяет скорость износа обкладки ленты. Два пути — пережатая юбка и защемленная просыпь — ведут к одному счету: изношенная обкладка означает замену ленты и остановку производства.
- 1Путь A — пережатие: прижим вдавливает нижнюю кромку юбки в ленту, и верхняя обкладка несет постоянную нагрузку трения. Инстинкт «затянуть потуже, чтобы ничего не просыпалось» здесь ошибочен — пережатая юбка означает преждевременный износ верхней обкладки
- 2Путь B — отказ прижима/уплотнения: болты прижима ослабевают под боковым давлением материала, либо резина изнашивается сверх предела, и между юбкой и лентой открывается зазор — мелочь уходит через зазор и защемляется между лентой и роликоопорами. Просыпь из-под юбки, защемленная под лентой, — одна из главных причин износа нижней обкладки
- 3Пути сходятся: верхняя и нижняя обкладки изнашиваются вместе. Обкладка — первый рубеж защиты ленты — как только она утоньшается до обнажения каркаса, лента движется к замене
- 4Цена замены ленты: конвейер — горловина непрерывного производства, и замена ленты останавливает линию на дни — на конвейерном коридоре Vale S11D протяженностью 68 km лента ST8000 имеет ожидаемый срок службы около 15 лет, и износ обкладки напрямую съедает этот ресурс
- 5Вмешательство: установите прижим так, чтобы нижняя кромка юбки лишь касалась ленты; в одном обходе проверяйте зазор юбки и состояние роликоопор; проверяйте предварительную затяжку болтов прижима при первых признаках просыпи
В данном слоте оценки порядка величин не используются.
Технический справочник отрасли
Руководство по положению юбки: как реагирует обкладка ленты и что проверять
Прижим юбки — уплотняющая кромка перегрузочного желоба, и его положение определяет, куда пойдет износ обкладки ленты. Четыре строки сопоставляют состояние, последствие для ленты и меры проверки и устранения, чтобы осмотр и приемка монтажа могли напрямую соотноситься.
| Состояние юбки / загрузки | Последствие для ленты | Меры проверки и устранения |
|---|---|---|
| Юбка прижата к ленте (пережата при монтаже) | Преждевременный износ верхней обкладки | Установите нижнюю кромку до легкого касания ленты; повторно проверьте контакт при монтаже — подход «затянуть потуже, чтобы ничего не просыпалось» недопустим |
| Зазор юбки увеличен / болты прижима ослаблены боковой нагрузкой | Мелочь уходит и защемляется → одна из основных причин износа нижней обкладки | Проверяйте навалы и просыпь у кромки юбки; включите болты прижима в регламентный цикл подтяжки |
| Загрузка со смещением от центра (несоосность желоба) | Сход ленты → кромки трутся о конструкцию | Сначала отрегулируйте роликоопоры и подтяните болты рамы/прижима — не спешите с заменой ленты |
| Обкладка уже утоньшена / каркас обнажен | Хронический износ, ведущий ленту к замене | При обнажении внесите в план замены; в том же обходе проследите факторы сверху и снизу — давление очистителя, пережатие юбки, загрязненные роликоопоры, защемленная просыпь |
В данном слоте оценки порядка величин не используются.
Технический справочник отрасли
Борта (юбки) и их болты: три направления — монтаж, узел загрузки, контроль
Прижимные болты бортов и болты рамы стоят мало за штуку, но являются фактором ресурса обкладки ленты. Три направления с цифрами вносятся в запрос RFQ и в рабочий регламент.
- Линия монтажа: нижней кромке юбки достаточно касаться ленты — прижим вниз означает преждевременный износ верхней обкладки; включите прижимные болты в плановый обход подтяжки наряду с болтами рам роликоопор
- Линия узла загрузки: уплотните шаг амортизирующих роликоопор до 0.3 m при диаметре ролика ≥6 in — это ударное основание, от которого зависит ресурс юбки, вносится в BOM узла загрузки вместе с проверкой зазора юбки
- Линия контроля: уплотнение юбки и уплотнение подшипника роликоопоры — единая линия пылезащиты — проникновение пыли/воды является ведущей причиной отказа подшипников роликоопор, а заклинившая роликоопора — наиболее частый источник воспламенения при пожарах на конвейерах; при появлении просыпи у кромки юбки проверьте преднатяг прижимных болтов и износ резины
В данном блоке оценочные порядки величин не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · A · Стандарт | B · B · Тяжёлые условия/Высокая нагрузка | C · Вариант C · Тяжёлые условия/Запылённая среда | |
|---|---|---|---|
| 1. БОЛТ КЛИПСЫ САПОЖНОЙ ПЛАНКИ | |||
| Спецификация | М12 класс 8.8 | М12-М16 | М12-М16 |
| Материал | Углеродистая сталь, покрытие Дакромет | 304 | 316L |
| Класс | Класс 8.8 | — | — |
| Покрытие | горячее цинкование ≥55 мкм по ISO 1461 | ГЦ ≥ 55 мкм по ISO 1461 | горячее цинкование ≥55 мкм по ISO 1461 |
| 2. СТОПОРНОЕ КОЛЬЦО ПАЛЬЦА | |||
| Спецификация | Согласно шагу цепи | Согласно шагу цепи | Согласно шагу цепи |
| Материал | 65Mn | 50CrVA | 50CrVA |
| Покрытие | горячее цинкование ≥55 мкм по ISO 1461 | ГЦ ≥ 55 мкм по ISO 1461 | горячее цинкование ≥55 мкм по ISO 1461 |
Руководство по выбору
Выбор модели
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условие | Рекомендуемый план | Ключевое основание |
| Общего назначения — пыльная среда с общими требованиями к коррозионной стойкости | План A · Стандарт: болт прижима юбки (фартука) M12 (углеродистая сталь Dacromet, класс прочности 8.8) + стопорное кольцо пальца цепи 65Mn (на каждый шаг цепи) | C3 по ISO 12944-2; крепеж по ISO 898-1; пластинчатые цепи ISO 1977 |
| Тяжелый режим / высокая производительность — пищевые или химические конвейеры | План B · Для тяжелых условий: прижим юбки M12-M16 (нержавеющая сталь 304) + стопорное кольцо пальца 50CrVA (на каждый шаг цепи) | C4 по ISO 12944-2; пластинчатые цепи ISO 1977; 50CrVA обеспечивает более высокую усталостную прочность, чем 65Mn, для тяжелонагруженных цепей |
| Экстремальный — тяжелый режим в горной добыче/порту + пыль (C5-M по ISO 12944-2) | План C: прижим юбки M12-M16 (316L) + стопорное кольцо пальца 50CrVA (на каждый шаг цепи) + класс прочности 12.9 с клиновыми стопорными шайбами + подшипники с уплотнением IP65 | C5-M по ISO 12944-2; пластинчатые цепи ISO 1977; максимальная защита |
| Боковое давление материала на юбку (боковое давление несколько kN/m²; зазор расширяется с 1-2mm до 5-10mm и мелкий материал высыпается наружу) | Используйте прижимные болты M12 или крупнее + гайки с нейлоновым стопором, шаг прижимов ≤300mm; еженедельная проверка щупом зазора между юбкой и лентой — отрегулируйте прижим, если >3mm | Шнековые конвейеры CEMA 350; ленточные конвейеры ISO 5048; GB/T 10595 |
| Стопорные кольца пальцев цепи при циклическом натяжении провисание-натяжение и высокотемпературном износе юбки (температура материала 100-150°C, ударное давление 0.5MPa, коррозионно-активная пыль) | Открытый конец стопорного кольца направлен противоположно направлению хода цепи; ежеквартальный визуальный осмотр стопорного кольца каждого звена; полная замена цепи каждые 2-3 года; используйте износостойкую юбку из полиуретанового композита с металлическим каркасом, стойкую к высокой температуре (200°C) — скорость износа 0.1mm/неделю и срок службы 8 месяцев против 0.8mm/неделю и 2 месяцев у резины | Пластинчатые цепи ISO 1977; ленточные конвейеры GB/T 10595 |

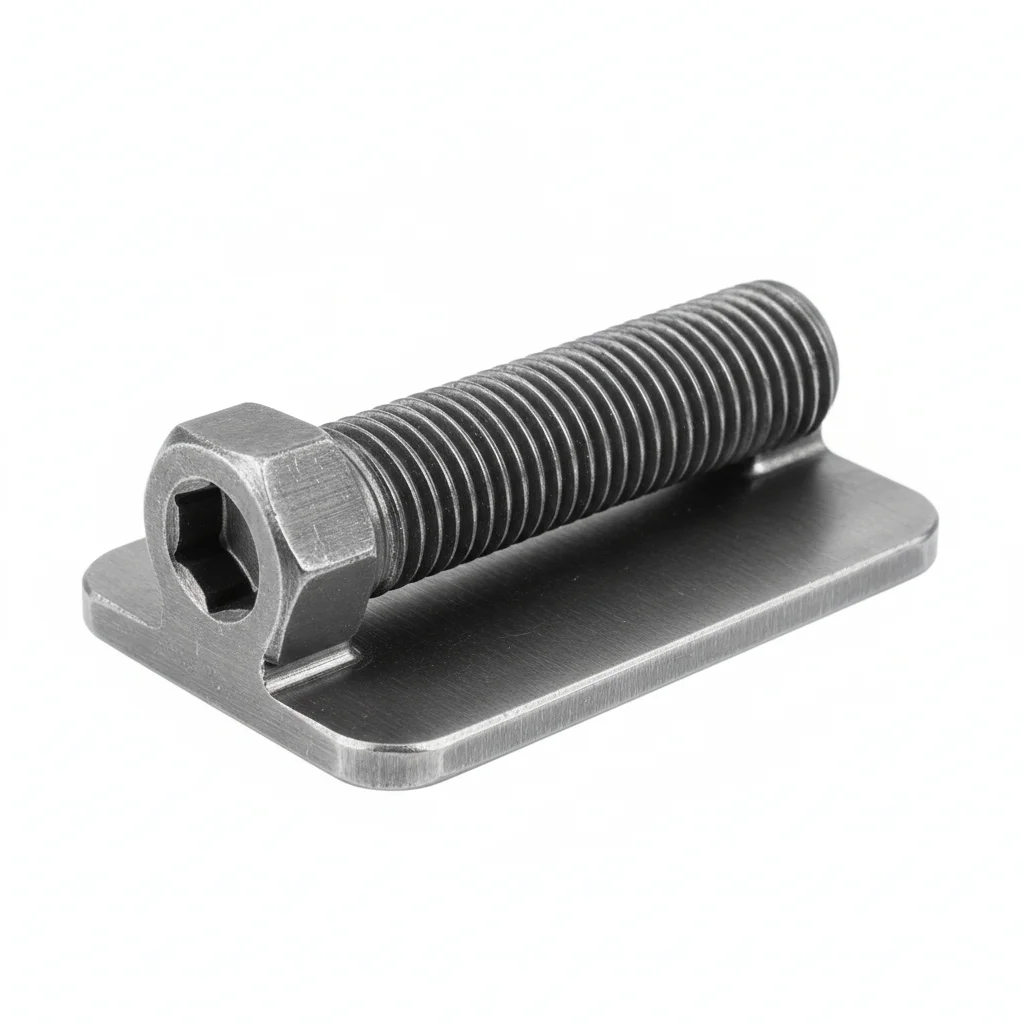

A · Стандарт
Стандарт C3 по ISO 12944-2
| Болт клипсы сапожной планки | Стопорное кольцо пальца | |
|---|---|---|
| Спецификация | М12 класс 8.8 | Согласно шагу цепи |
| Материал | Углеродистая сталь, покрытие Дакромет | 65Mn |
| Класс | Класс 8.8 | — |
| Покрытие | горячее цинкование ≥55 мкм по ISO 1461 | горячее цинкование ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°С до +80°С | -20°С до +80°С |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Зажим сапожной планки | Позиционирование пальца цепи |
Порядок монтажа
- Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1 мм на 100 мм.
- Нанести герметик на контактные поверхности. Установить крепёж с пружинной шайбой Бельвилля под головку и гайку.
- Проверить соосность в пределах 0.5 мм. Затягивать звёздчатым способом. Момент затяжки 42 Н·м ±2 Н·м с помощью калиброванного ключа. Документировать в журнале ОТК.
- Осмотреть все крепёжные элементы на правильность посадки. Измерить 5% выборки с помощью щупа.
- Нанести метку герметиком. Сфотографировать готовую сборку с 3 ракурсов для пакета документации ОТК.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для эксплуатационных условий | Крепёж выходит из строя при нагрузке ниже расчётной. Соединение разъединяется в рабочих условиях в течение первого года. | Сверить класс крепежа со спецификацией. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Дополнительная затяжка крепежа, у которого момент ниже 80% от специфицированного. Замена крепежа при коррозии, затрагивающей >5% площади поверхности, или глубине ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всего критического крепежа независимо от состояния. Все результаты документировать в CMMS с указанием даты, ID осматривающего и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

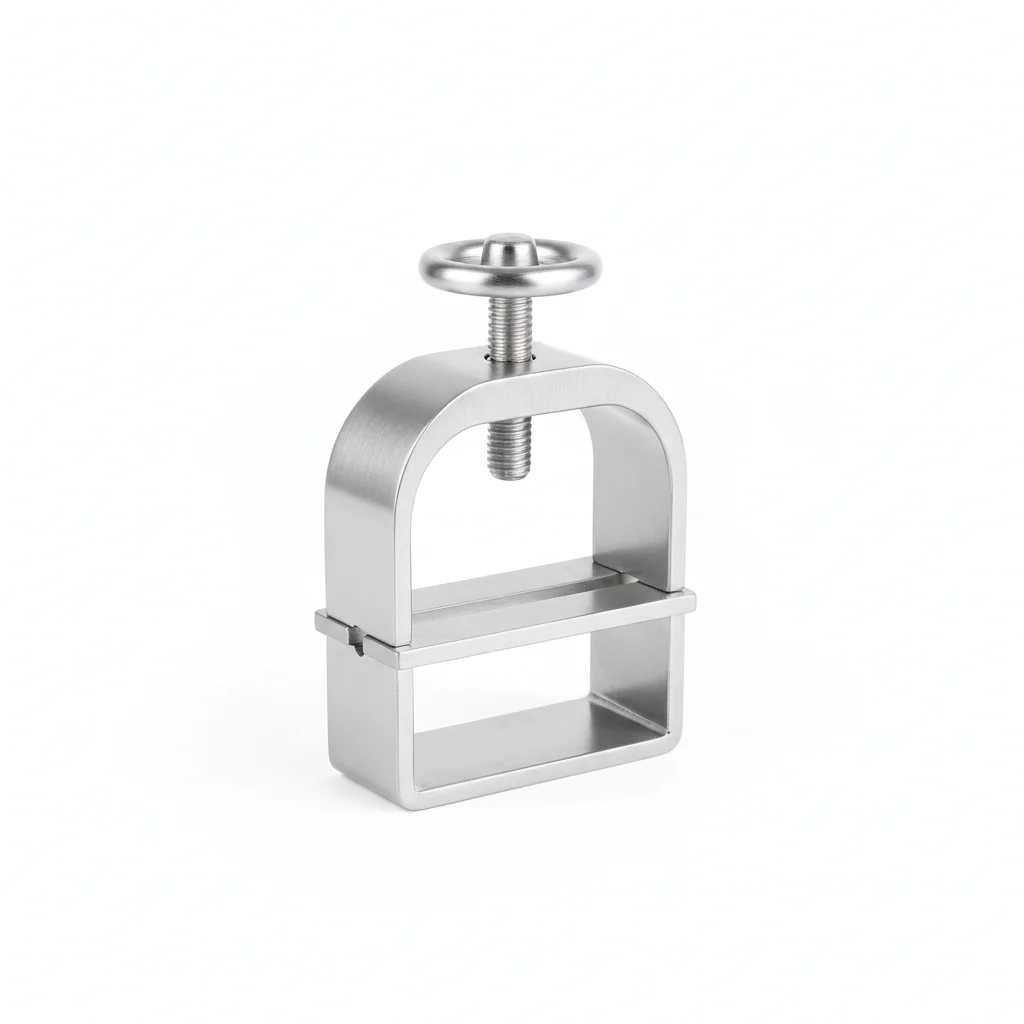

B · Тяжёлые условия/Высокая нагрузка
C4 Агрессивные по ISO 12944-2
| Клипса сапожной планки | Стопорное кольцо пальца | |
|---|---|---|
| Спецификация | М12-М16 | Согласно шагу цепи |
| Материал | 304 | 50CrVA |
| Класс | — | — |
| Покрытие | ГЦ ≥ 55 мкм по ISO 1461 | ГЦ ≥ 55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°С до +80°С | -20°С до +80°С |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Пищевые/химические конвейеры | Тяжёлые цепи |
Порядок монтажа
- Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2 мкм.
- Нанести антикоррозийный герметик, рассчитанный на -20 до +150°С. Использовать шайбы с покрытием PTFE.
- Проверить соосность в соответствии со спецификацией. Затягивать крестообразно. Проверить 10% с помощью инструмента контроля. Журналировать с указанием параметров окружающей среды.
- Провести испытание на вырыв 5% случайной выборки до 80% пробной нагрузки. Заменить любые элементы, не достигшие порога приемки.
- Нанести атмосферостойкое защитное покрытие. Установить купон мониторинга коррозии вблизи критических соединений.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для эксплуатационных условий | Крепёж выходит из строя при нагрузке ниже расчётной. Соединение разъединяется в рабочих условиях в течение первого года. | Сверить класс крепежа со спецификацией. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Дополнительная затяжка крепежа, у которого момент ниже 80% от специфицированного. Замена крепежа при коррозии, затрагивающей >5% площади поверхности, или глубине ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всего критического крепежа независимо от состояния. Все результаты документировать в CMMS с указанием даты, ID осматривающего и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Вариант C · Тяжёлые условия/Запылённая среда
C5-M Экстремальные по ISO 12944-2
| Клипса сапожной планки | Стопорное кольцо пальца | |
|---|---|---|
| Спецификация | М12-М16 | Согласно шагу цепи |
| Материал | 316L | 50CrVA |
| Класс | — | — |
| Покрытие | горячее цинкование ≥55 мкм по ISO 1461 | горячее цинкование ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°С до +80°С | -20°С до +80°С |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI-бумага + картон | VCI-бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Экстремальные условия / Максимальная защита | Экстремальные условия / Максимальная защита |
Порядок монтажа
- Обезжирить сольвентом MEK. Проверить шероховатость поверхности Ra <1.6 мкм.
- Нанести морской антикоррозийный состав, рассчитанный на -50 до +200°С. Использовать шайбы с оболочкой из PTFE.
- Проверить соосность в пределах 0.3 мм. Затяжка с помощью гидравлического натяжителя. PMI-проверка 10% выборки. Документировать для аудита соответствия.
- NDT-проверка 10% выборки с помощью красителя-пенетранта (капиллярный контроль). Замена любых элементов с трещинами.
- Нанести защитный герметик в соответствии со спецификацией. Установить постоянные средства мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для эксплуатационных условий | Крепёж выходит из строя при нагрузке ниже расчётной. Соединение разъединяется в рабочих условиях в течение первого года. | Сверить класс крепежа со спецификацией. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов работы или 6 месяцев (что наступит раньше). Дополнительная затяжка крепежа, у которого момент ниже 80% от специфицированного. Замена крепежа при коррозии, затрагивающей >5% площади поверхности, или глубине ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всего критического крепежа независимо от состояния. Все результаты документировать в CMMS с указанием даты, ID осматривающего и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Нормативные ссылки
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
