Натяжная рама и крепеж роликов
Болт направляющей рельсы ослабляется при попеременном натяжении, рельса наклоняется, ось ролика отклоняется на 1-2°, лента уходит в сторону, край изнашивается на 15-20 мм за 3 месяца. Ослабление силового винта вызывает вращение наружного кольца подшипника и износ посадочного места корпуса. Выберите правильный класс, покрытие и обслуживание момента затяжки для предотвращения этих цепочек отказов.
Аудит рисков // Инженерная диагностика
Руководство по подводным камням закупок
"На производственной линии это происходит каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Болты натяжной рельсы ослабляются при попеременном натяжении, вызывая смещение ролика
Корректирующие меры
Риск-02
Риск усталостного разрушения крепежа
Корректирующие меры
Риск-03
Падение момента установки, приводящее к смещению
Корректирующие меры
Особенности условий эксплуатации
Цепочка отказов: от ослабления болта до списания ленты
Наиболее игнорируемый путь отказа в натяжных рамах конвейеров – это не сама лента или подшипник, а крепежи, фиксирующие направляющую рельсу и корпус подшипника. Один болт M20, потерявший предварительное натяжение до 30% после 10⁴ циклов, запускает каскад: наклон рельсы → смещение ролика → износ края ленты → потеря ширины → снижение грузоподъемности → списание ленты.
Что проверить
- 1Болты направляющей рельсы (M16-M30) испытывают попеременные сдвиговые нагрузки до десятков кН; предварительное натяжение снижается до 30% после 10⁴ циклов, вызывая отклонение оси ролика на 1-2°.
- 2Силовые винты корпуса подшипника (M8-M12) фиксируют наружное кольцо подшипника; ослабление позволяет кольцу вращаться, изнашивая посадочное место корпуса и приводя к списанию корпуса.
- 3Начальный момент установки 120 Н·м снижается до 80 Н·м после 100 часов (потеря 33%), требуя повторной затяжки, если он ниже 80% от указанного момента.
- 4Коррозия, поражающая >5% площади поверхности или глубина ямок >0.3 мм, требует замены; горячее цинкование >=55 мкм по ISO 1461 указано для всех планов.
- 5Осмотр каждые 250 рабочих часов или 6 месяцев; полная разборка 20% выборки каждые 3 года; замена всех критических крепежей каждые 5 лет.
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Удержание предварительного натяжения болта | Снижение предварительного натяжения до 30% после 10⁴ циклов вызывает наклон рельсы и смещение ленты | Укажите болты класса 10.9 или 12.9; требуйте аудит момента затяжки с интервалом 250 ч; заменяйте, если ниже 80% от указанного момента |
| Фиксация силового винта | Ослабление позволяет вращение наружного кольца подшипника, изнашивая посадочное место корпуса | Используйте шайбы клинового замка или резьбовой клей; осматривайте каждые 250 ч |
| Защита от коррозии | Коррозия >5% площади или ямки >0.3 мм снижает прочность крепежа | Горячее цинкование >=55 мкм по ISO 1461; для C5-M используйте силовые винты 316L |
| Скорость падения момента затяжки | Падение на 33% за 100 ч приводит к отклонению оси ролика на 0.5 мм | Повторно затягивайте каждые 250 ч; максимально допустимая потеря натяжения 15% |
Данные основаны на применении натяжных рам конвейеров; фактический усталостный ресурс зависит от натяжения ленты, длины хода и условий окружающей среды. Проверяйте у производителя оригинального оборудования или по результатам полевых измерений.
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Расчет натяжения и приемка натяжного устройства: сначала сверьте эти стандарты
Перед запросом предложения или приемкой натяжного узла (направляющие скольжения, натяжные винты, противовесы) сначала выстройте нормативную базу: какой стандарт считает натяжение, какой регламентирует приемку машины в целом и что предписывает контроль пробуксовки под землей. Только навигация — без воспроизведения пунктов.
Перечисленные стандарты являются открытыми публичными стандартами, приведены только по номеру и области применения для навигации при закупке; конкретные приемочные значения — по действующему тексту стандарта. Оценочные порядковые величины в данном слоте не используются.
Технический справочник отрасли
От ослабшего натяжного винта до зажеванной кромки ленты: как сход становится необратимым
Когда ослабляются натяжные винты и болты кронштейнов натяжной рамы, первым страдает редко сам болт — страдает кромка ленты. Пройдите по цепочке: на каждом шаге есть проверяемая точка перехвата; в конце стоимость ремонта скачет от «одного натяжного винта» до «полной горячевулканизированной стыковки».
- 1Начало — ослабленный крепеж: винты домкратов корпусов подшипников и болты рам роликоопор отвинчиваются или загрузка смещена от центра — частая первопричина схода ленты; проверьте крепеж, прежде чем винить ленту
- 2Сход: лента уходит с осевой линии и кромка трется о конструкцию — неперпендикулярная или заклинившая роликоопора, загрузка вне центра или неровный стык могут все это запустить; механизм — в зоне роликоопор и натяжного устройства
- 3Накопление износа: кромка продолжает истираться, ширина уменьшается и теряется несущее сечение — хронический процесс с ранним окном для осмотра, поэтому действуйте до появления видимых признаков
- 4Критический уровень: повреждение кромки от трения на ленте со стальными тросами — критическое — при сильном повреждении требуется ремонт методом горячей вулканизации
- 5Ремонт требует серьезных ресурсов: для вулканизации нужно специализированное термопрессовое оборудование и квалифицированные бригады, а для протяженных ответственных конвейеров рекомендуется рентгеновский онлайн-мониторинг — ремонт сводится не к замене одного болта
- 6Стоимость и перехват: замена ленты означает дни простоя — фон для каждого закупочного решения; первый шаг в борьбе со сходом — выверка роликоопор и повторная затяжка кронштейнов/натяжных винтов, а не замена ленты
Оценочные порядковые величины в данном слоте не используются.
Технический справочник отрасли
Экспортные заказы на натяжную фурнитуру: добавьте в спецификацию строку «Расчетное обоснование»
Натяжные винты и болты направляющих скольжения не имеют национального стандарта на продукцию на рынке США; право установления спецификации принадлежит OEM-производителям и дистрибьюторским сетям. Внесите расчетное и приемочное обоснование в строку спецификации экспортных RFQ-запросов, чтобы «эквивалентная замена» не могла скрыто ухудшить деталь.
- Отсутствие федерального эталона: в США нет национального стандарта на продукцию для конвейерных лент для сыпучих материалов, а рекомендации RMA с 2011 года уступили место спецификациям ARPM — право установления спецификации принадлежит системе OEM/дистрибуции; закрепите строку спецификации RFQ ссылками на расчеты (например, ISO 5048 для натяжения, GB/T 10595 для приемки машины в целом)
- Жесткое требование соответствия в Северной Америке: приводные или гравитационные наклонные конвейеры на рудниках по добыче металлических/неметаллических полезных ископаемых требуют уловителя обратного хода или тормоза (30 CFR 56.14113) — включите болты крепления уловителя, поставляемые вместе с заказами на натяжные и приводные узлы, в RFQ, а не по принципу «решим по прибытии»
- «Эквивалентная замена» — реальная ловушка: практические случаи показывают, что детали-заменители с предельными характеристиками (фрикционные свойства и т. д.) резко сокращают срок службы стыка — требуйте измеренных данных перед одобрением смены поставщика и отклоняйте устные эквиваленты
В данном блоке оценочные расчеты порядка величин не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · A·Стандарт | B · B·Дальнодистанционный | C · План C · Тяжелые нагрузки/запыленная среда | |
|---|---|---|---|
| 1. БОЛТ НАПРАВЛЯЮЩЕЙ РЕЛЬСЫ | |||
| Спецификация | M16-M24 | M20-M30 | M20-M30 |
| Материал | 42CrMo | 42CrMoA | 42CrMoA |
| Класс | 10.9 Dacromet | 12.9 | 12.9 |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| 2. СИЛОВОЙ ВИНТ КОРПУСА ПОДШИПНИКА | |||
| Спецификация | M8-M12 | M8-M12 | M8-M12 |
| Материал | 45# сталь | 304 | 316L |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
A·Стандарт
C3 Стандарт по ISO 12944-2

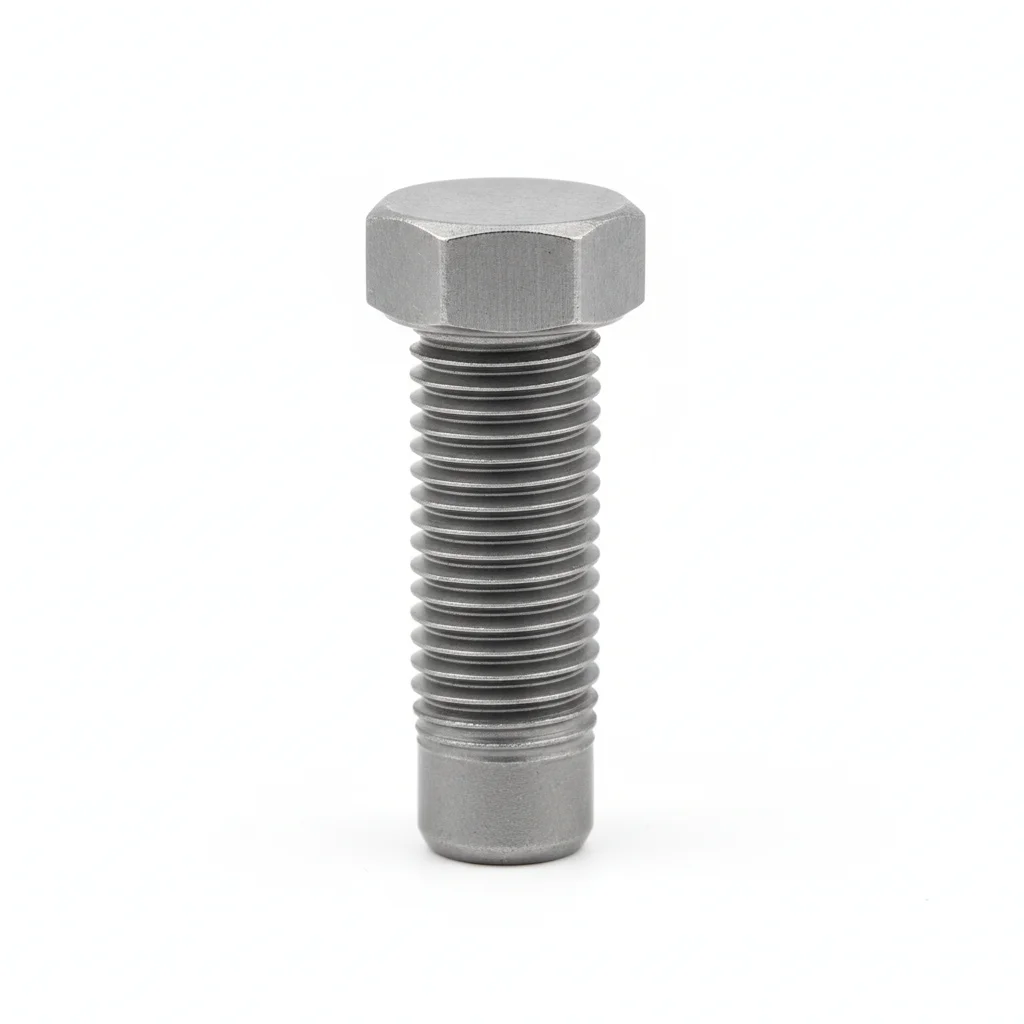

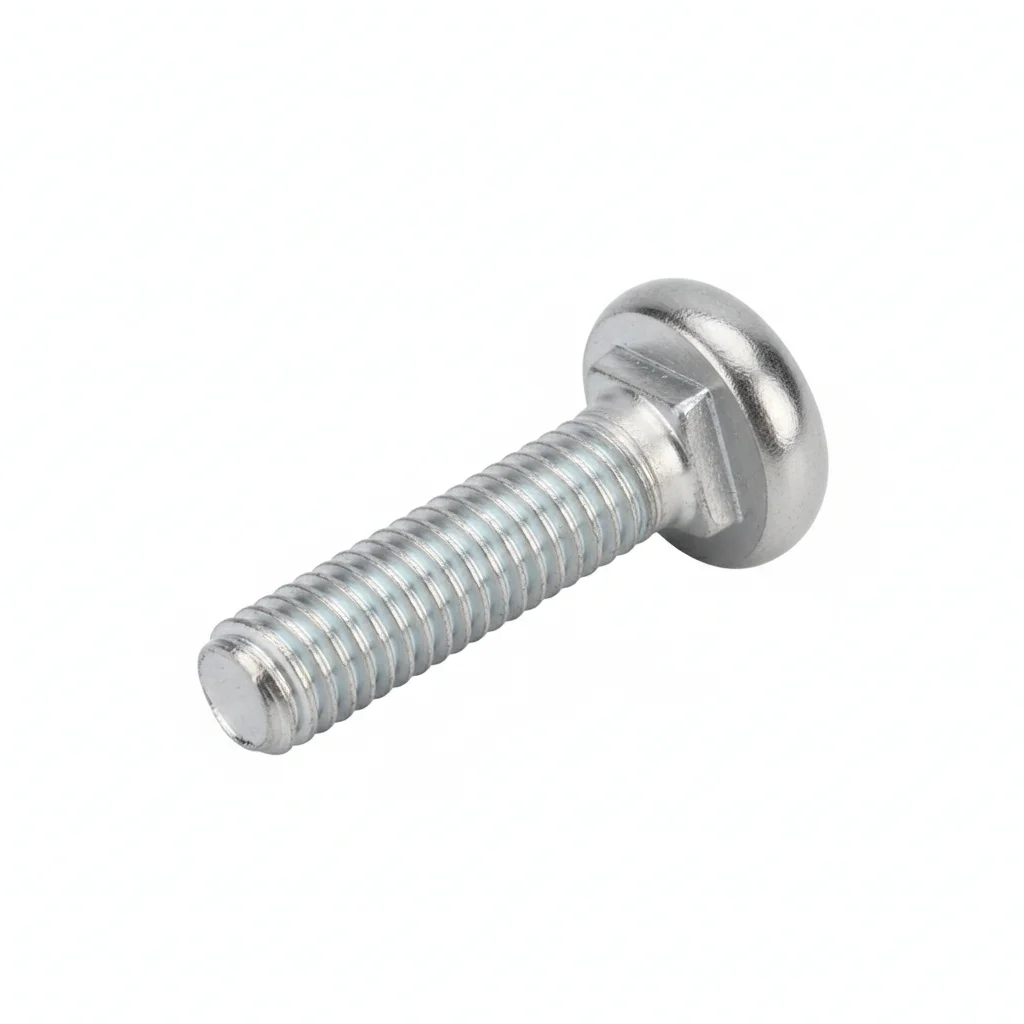

| Болт направляющей рельсы | Силовой винт корпуса подшипника | |
|---|---|---|
| Спецификация | M16-M24 | M8-M12 |
| Материал | 42CrMo | 45# сталь |
| Класс | 10.9 Dacromet | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | от -20°C до +80°C | от -20°C до +80°C |
| Вес | ~0.5 kg/шт | ~0.5 kg/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Крепление натяжной рельсы | Фиксация наружного кольца подшипника |
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскостность в пределах 0.1 мм на 100 мм.
- Нанесите состав для соединения на контактные поверхности. Установите крепеж с шайбой Бельвилля под головкой и гайкой.
- Проверьте выравнивание в пределах 0.5 мм. Затяните звездообразным способом. Затяните моментом 42 Нм +/-2 Нм с помощью калиброванного ключа. Запишите в журнал контроля качества.
- Проверьте все крепежи на правильную посадку. Измерьте 5% выборки щупом.
- Нанесите метку краской для контроля момента. Сфотографируйте собранную конструкцию с 3 ракурсов для пакета документации контроля качества.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже проектной нагрузки. Соединение разрушается в рабочих условиях в первый год. | Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затяните любой крепеж, момент затяжки которого ниже 80% от указанного. Замените крепеж при коррозии, поражающей более 5% площади поверхности, или глубине ямок более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документируйте все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
B·Дальнодистанционный
C4 Суровые условия по ISO 12944-2

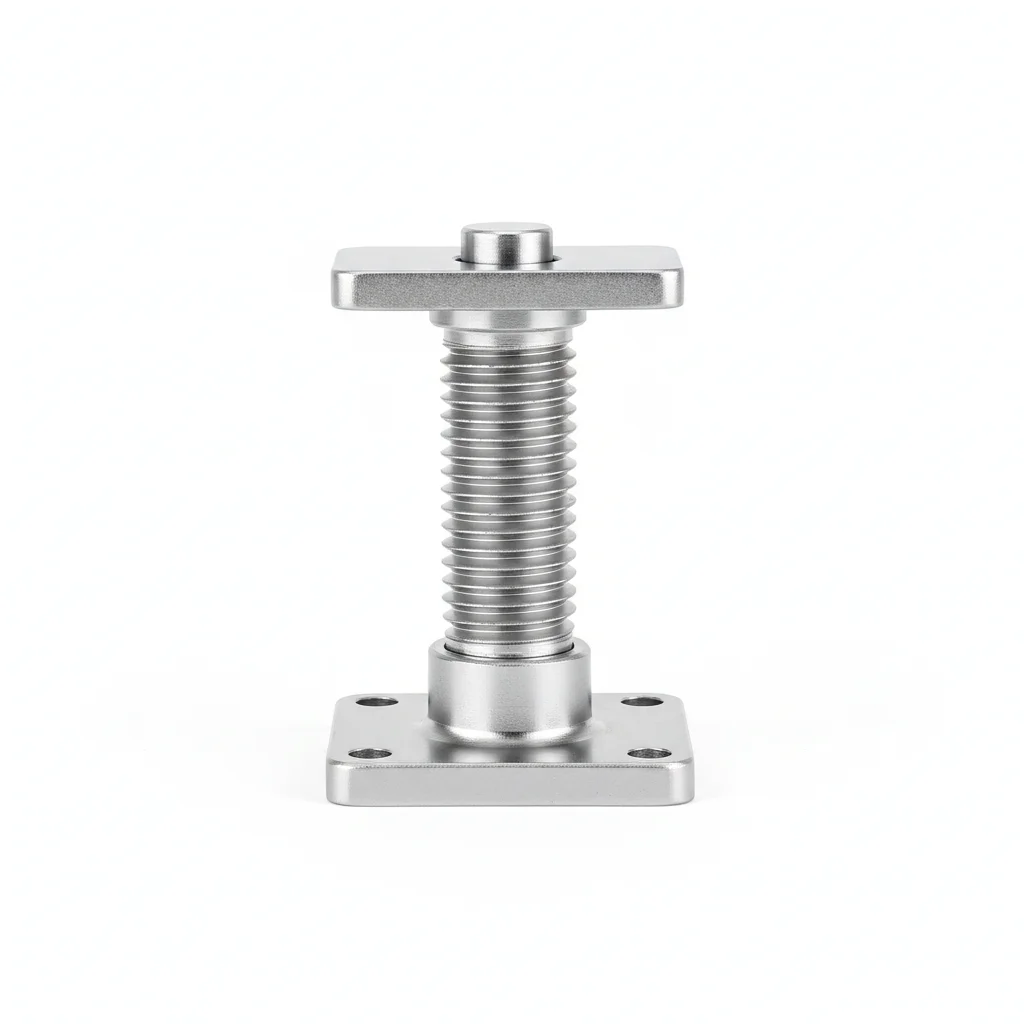

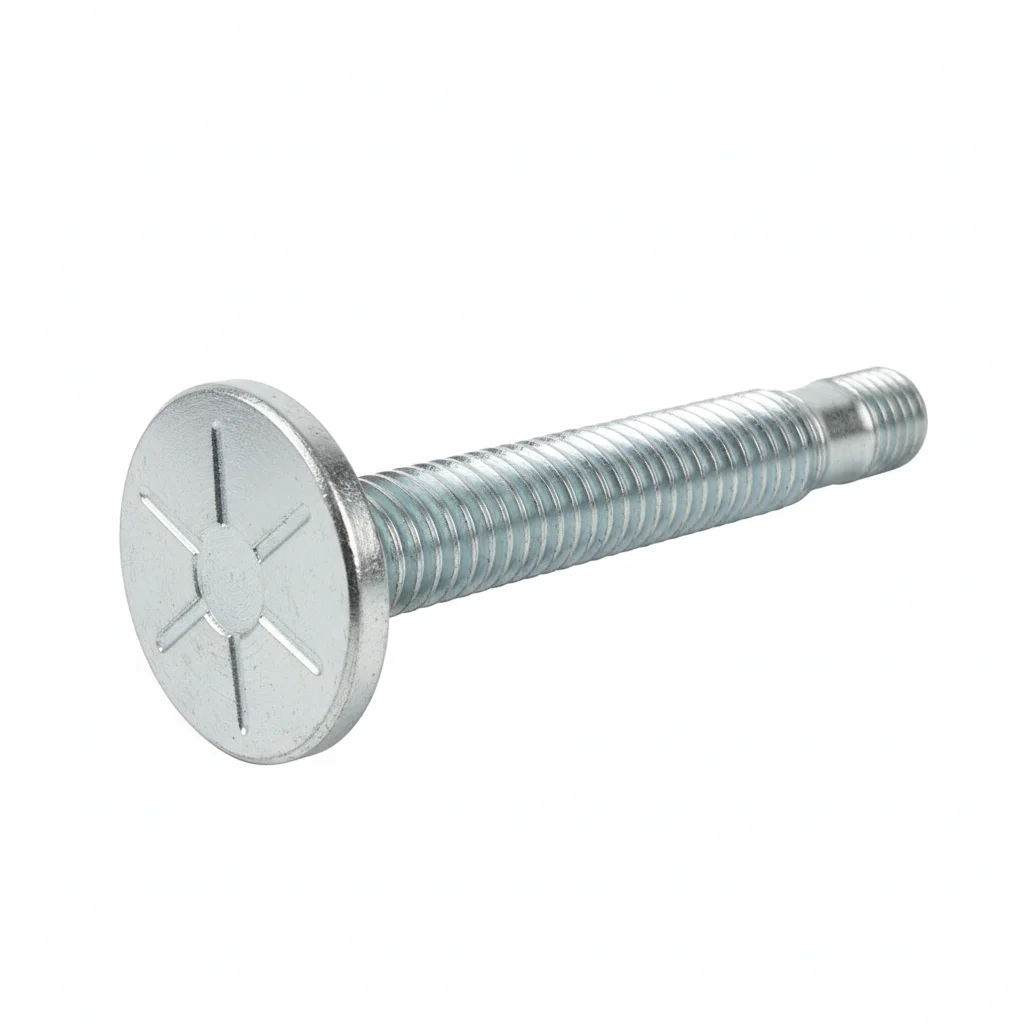

| Болт направляющей рельсы | Силовой винт | |
|---|---|---|
| Спецификация | M20-M30 | M8-M12 |
| Материал | 42CrMoA | 304 |
| Класс | 12.9 | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/шт | ~0.5 kg/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Дальнодистанционный конвейер с высоким натяжением | Пищевая/влажная среда |
Порядок монтажа
- Обезжирьте поверхности ацетоном. Проверьте шероховатость поверхности Ra <3.2 мкм.
- Нанесите антикоррозийный состав для соединения с рабочим диапазоном -20 до 150°C. Используйте шайбы с покрытием PTFE.
- Проверьте выравнивание по спецификации. Затяните крестообразным способом. Проверьте 10% инструментом для верификации. Запишите с данными об окружающей среде.
- Проведите испытание на растяжение 5% случайной выборки до 80% пробной нагрузки. Замените любые, не соответствующие порогу принятия.
- Нанесите защитное покрытие, устойчивое к атмосферным воздействиям. Установите контрольный образец коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже проектной нагрузки. Соединение разрушается в рабочих условиях в первый год. | Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затяните любой крепеж, момент затяжки которого ниже 80% от указанного. Замените крепеж при коррозии, поражающей более 5% площади поверхности, или глубине ямок более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документируйте все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
План C · Тяжелые нагрузки/запыленная среда
C5-M Экстремальные по ISO 12944-2
| Болт направляющей рельсы | Силовой винт | |
|---|---|---|
| Спецификация | M20-M30 | M8-M12 |
| Материал | 42CrMoA | 316L |
| Класс | 12.9 | — |
| Покрытие | Горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/шт | ~0.5 kg/шт |
| MOQ | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Экстремальные условия / Максимальная защита | Экстремальные условия / Максимальная защита |
Порядок монтажа
- Обезжирьте растворителем MEK. Проверьте шероховатость поверхности Ra <1.6 мкм.
- Нанесите морской антикоррозийный состав с рабочим диапазоном -50 до 200°C. Используйте шайбы с оболочкой из PTFE.
- Проверьте выравнивание в пределах 0.3 мм. Затяните с помощью гидравлического натяжителя. PMI верифицируйте 10% выборки. Документируйте для аудита соответствия.
- Проведите НКК тест 10% выборки с помощью капиллярного метода. Замените любые с признаками трещин.
- Нанесите защитный герметик по спецификации. Установите постоянные средства мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже проектной нагрузки. Соединение разрушается в рабочих условиях в первый год. | Проверьте класс крепежа по спецификации. Используйте калиброванный моментный ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затяните любой крепеж, момент затяжки которого ниже 80% от указанного. Замените крепеж при коррозии, поражающей более 5% площади поверхности, или глубине ямок более 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документируйте все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Руководство по выбору
Выбор модели
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условие | Рекомендуемый план | Ключевое обоснование |
| Общее применение — C3 по ISO 12944-2, горячее цинкование ≥55µm по ISO 1461 | План A · Стандарт: болт направляющей скольжения M16-M24 (42CrMo, класс прочности 10.9 Dacromet) + отжимной винт корпуса подшипника M8-M12 (сталь 45#) | Проектирование конвейеров по ISO 5048; проектирование ленточных конвейеров по DIN 22101; горячее цинкование ≥55µm по ISO 1461 |
| Конвейер большой протяженности — высокое натяжение | План B · Для больших расстояний: болт направляющей скольжения M20-M30 (42CrMoA, класс прочности 12.9) + отжимной винт M8-M12 (304 для пищевой/влажной среды) + клиновая стопорная шайба | C4 по ISO 12944-2; проектирование конвейеров по ISO 5048; DIN 22101 |
| Экстремальные условия — тяжелая нагрузка в шахте/порту + пыль (C5-M по ISO 12944-2) | План C: болт направляющей скольжения M20-M30 (42CrMoA, класс прочности 12.9) + отжимной винт M8-M12 (316L) + клиновая стопорная шайба + подшипник с уплотнением IP65 | C5-M по ISO 12944-2; ленточный конвейер по GB/T 10595 |
| Переменное растяжение болтов натяжной направляющей — ход натяжения 500-2000mm, предварительный натяг болта M20 падает до 30% после 10⁴ циклов, ось ролика отклоняется на 1-2°, лента сходит и кромка ленты изнашивается на 15-20mm за 3 месяца | Применить класс прочности 10.9 + двойные гайки + приварной упор против самоотвинчивания для тройной фиксации; лазерная выверка с отклонением от перпендикулярности <1/1000; ежеквартально измерять сход ленты — при >1% от ширины ленты немедленно регулировать | Проектирование конвейеров по ISO 5048; проектирование ленточных конвейеров по DIN 22101 |
| Падение момента затяжки и усталость при переменном растяжении — начальный момент затяжки при монтаже 120 N·m падает до 80 N·m через 100 часов (потеря 33%, отклонение оси ролика 0.5mm); микротрещины в среднем после 5000 циклов, вероятность разрушения 15% | Применить стопорные шайбы + резьбовой фиксатор для сохранения момента ≥90% после 1000 часов; высокопрочная легированная сталь с улучшенной обработкой поверхности для ресурса по усталости >20000 циклов; повторная затяжка через 250 часов; максимально допустимая потеря натяжения 15% | Ленточный конвейер по GB/T 10595; проектирование ленточных конвейеров по DIN 22101 |
Ссылочные стандарты
Ссылки
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
