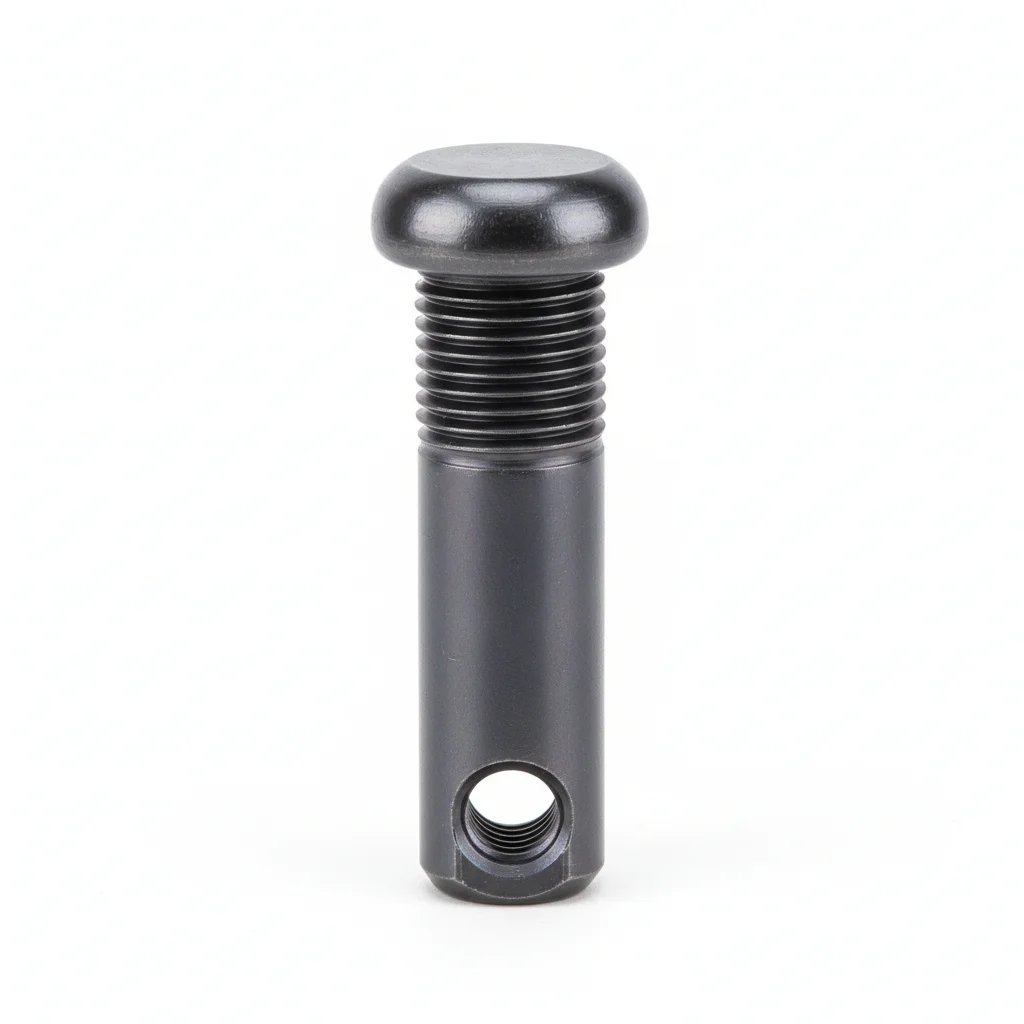

Шарнирные болты доковых выравнивателей: Стандартные vs Тяжелые условия

FAZ II 12 (M12): отверстие сверления 12 mm, момент затяжки при монтаже 60 N·m, рекомендуемые значения включают γL=1.4; распространенный диапазон — M12–M16 (1/2–5/8 in). В данном слоте оценки порядка величины не используются.

• Уровень 1 · ежедневный/еженедельный визуальный осмотр: выполняется обученным персоналом склада — деформация стоек, замки балок, состояние анкеров, защита от ударов и таблички нагрузок, охватывает проем дока и стеллажи в зоне погрузки
• Уровень 2 · экспертный осмотр: не реже чем каждые 12 месяцев как базовый интервал; сократить до каждых 6 месяцев в зонах высокой интенсивности, таких как загруженный проем дока (>200 проездов/день)
• Что включает и хранит экспертная проверка: измерение вертикальности, контроль прогиба балок, хранение отчетов ≥5 лет и назначенное ответственное лицо (PRSES) — эксплуатационная обязанность в большинстве юрисдикций, а не рекомендация
• По событию: после любого удара погрузчиком или нештатного нагружения немедленно проведите оценку конструкции — не ждите следующего планового цикла

В данном слоте оценки порядка величины не используются.

• Линия по энергии: отбойник поглощает не менее 400 J и не касается стойки во время удара (DGUV 208-061); для высотных складов на практике проектируют на диапазон 1500–3000 J
• Линия по геометрии: высота монтажа не менее 300 mm (рекомендуется 400 mm; в зоне грузовых колес ричтраков предлагается 600–1100 mm); сохранять зазор не менее 100 mm до стойки
• Линия по конструкции: отбойник конструктивно отделен от стеллажа/оборудования и имеет собственное анкерное крепление — без общих точек анкеровки — и маркировку желто-черными полосами
• Повторная проверка: после удара или нештатного события немедленно осмотреть отбойник и его анкеровку — при повреждении отбойника проверить также его анкеры

DGUV 208-061 — действующая редакция (2023-11, обновлена 2024-07, заменяет DGUV Regel 108-007/BGR 234); EN 15512 требует ≥400 N·m для угловых стоек и ≥150 N·m для проходных защитных гильз со стороны стеллажа. В данном слоте оценочные порядки величин не используются.

Один и тот же клиновой анкер M12 дает рекомендуемое растягивающее усилие 8.5–10.5 kN в бетоне C20/25 без трещин, снижаясь до 6.1–9.5 kN после образования трещин в плите — снижение примерно на 30–40 %. Несущая способность определяется не только материалом анкера, а совместно прочностью бетона плиты и состоянием трещиноватости: выбор анкера напрямую ограничен классом бетона пола. Порядок принятия решения на трещиноватой плите: проверить ширину и картину трещин по проектной документации → выбрать тип анкера и глубину заделки → перепроверить рекомендуемые нагрузки по техническому паспорту ETA. Вырванный клиновой анкер нельзя устанавливать повторно в то же отверстие: бетон стенок отверстия уже разрушен и повторно держать не будет; правильное решение — использовать резервное отверстие или выполнить переанкеровку со смещением. Два отверстия в опорной плите обычно — одно рабочее, одно резервное — сверление обоих одновременно может нарушить краевые расстояния, поэтому следуйте чертежу. При приемке контролируйте два документа: проектную документацию на стеллаж/оборудование и технический паспорт ETA производителя анкеров. Анкеровка — частая зона предписаний OSHA, этап, который нельзя пропускать при приемке по чертежам.

В данном слоте оценочные порядки величин не используются.

1. 1Плита дока не выровнена: отклонения по сетке превышают допуски по классам Class (зоны штабелеров для широких/узких проходов ±15 mm на сетке 3 m; перепад высот соседних точек E 2.25–4.0 mm, дифференцированный по высоте мачты/верхнего уровня)
2. 2Подкладки выравнивают оборудование точечно при монтаже — и оказываются прямо в зоне сжатия анкера/опорной плиты
3. 3При эксплуатации подкладки сминаются и утоньшаются под длительным давлением, и преднатяг анкера падает вместе с ними
4. 4Потеря преднатяга → раскачивание стеллажа/оборудования → нагрузка на анкер усиливается при ударе погрузчика
5. 5Перехват: принимайте плиту по допускам Class до установки анкеров; при первых признаках раскачивания проверьте подкладки и преднатяг (ежедневный/еженедельный визуальный осмотр включает анкерное крепление)

В системе EN 15620 нет выражения «±3 mm/2 m» — полы принимаются по классам Class. Оценки порядка величины в этом слоте не используются.
