Арматура погружных насосов: 304 vs 316L vs 2205 для коррозионной стойкости
Для погружных насосов в водоотливе шахт выбор правильного материала крепежа критичен для предотвращения коррозионного разрушения, потери предварительного натяга и отказа уплотнений. Сравните планы арматуры из 304 (чистая вода), 316L (pH 3-5) и 2205 (pH<3) с конкретными интервалами обслуживания и критериями проверки
Аудит рисков // Инженерная диагностика
Руководство по избежанию ошибок в закупках
"Это происходит каждый день на передовой."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Коррозионное разрушение фланцевых болтов погружных насосов в кислых шахтных водах
Корректирующие меры
Риск-02
Потеря предварительного натяга гаек погружных насосов при высокой температуре и давлении
Корректирующие меры
Риск-03
Ускоренный отказ уплотнений от старения в среде с содержанием хлоридов
Корректирующие меры
Особенности условий эксплуатации
Выбор материала арматуры для надежности погружных насосов
Отказы арматуры погружных насосов в водоотливе шахт часто связаны с несоответствием материала химическому составу воды. Хотя нержавеющая сталь 304 предназначена для нейтральной воды, кислые шахтные воды (pH 3-5) ускоряют коррозию, а высокий уровень хлоридов разрушает уплотнения. В таблице ниже приведены ключевые контрольные точки для спецификации арматуры, соответствующей вашим условиям водоотлива
Что проверить
- 1Для кислых шахтных вод (pH 3-5, <120°C): арматура из 316L с фторэластомерными прокладками устойчива к язвенной коррозии; спецификация класса A4-80 и PREN >25
- 2Для сильной кислоты (pH<3) или высокой температуры (>120°C): требуется дуплексная нержавеющая сталь 2205 с перфторэластомерными уплотнениями; используйте гидравлические натяжители для точного предварительного натяга
- 3Противоотжимная защита: в условиях сильной вибрации используйте шайбы Nordlock (план 316L) или двухнитевую стопорную проволоку (план 304) для предотвращения потери предварительного натяга
- 4Совместимость уплотнений: при хлоридах >2000ppm при 60°C NBR деградирует; переключитесь на прокладки FKM или FFKM для избежания резкого падения давления
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| pH воды и температура | 304 корродирует быстро ниже pH 4; 316L устойчив до pH 3; 2205 выдерживает pH<3. Температура влияет на срок службы прокладок | Укажите диапазон pH и максимальную температуру в запросе; выберите класс материала соответственно |
| Концентрация хлоридов | Высокие хлориды вызывают язвенную коррозию и коррозионное растрескивание под напряжением в 304; 316L и 2205 обеспечивают лучшую устойчивость | Запросите сертификат материала с значением PREN; для Cl->1000ppm используйте 316L или выше |
| Класс и стандарт крепежа | A2-70 (304) и A4-80 (316L) в соответствии с ISO 898-1 обеспечивают механические свойства; более низкие классы рискуют разрушением | Укажите класс (например, A4-80) и стандарт (ISO 898-1) в заказе |
| Материал прокладки | EPDM не работает в кислых или высокхлоридных средах; для агрессивных условий требуются FKM/FFKM | Определите материал прокладки (EPDM, FKM, FFKM) на основе совместимости с жидкостью и температуры |
| Цикл обслуживания и замены | Потеря предварительного натяга и прогрессирование коррозии со временем; интервалы проверки предотвращают неожиданные отказы | Укажите частоту проверок (например, коррозия >5% поверхности) |
Все рекомендации по материалам основаны на условиях, описанных на этой странице. Для данных конкретной площадки проконсультируйтесь с производителем насосов и проведите анализ воды
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Крепеж корпуса насоса: подбор класса прочности под категорию воды
Каждое соединение на корпусе насоса градуируется по категории воды: чистая вода, кислая шахтная вода (pH 2-4.5) и высокоминерализованная / с высоким содержанием твердых частиц вода — каждой категории соответствует свой материал и класс прочности. Линейка корпусов насосов OEM показывает закономерность — чугун/алюминий для обычной воды, полностью нержавеющее исполнение для pH 2-10 и проточная часть из дуплексного белого чугуна плюс дуплексная нержавеющая сталь для условий с высокой эрозией и высокой коррозией; класс крепежа следует за категорией насоса.
| Точка соединения | Чистая вода / обычные условия (Категория A) | Кислая шахтная вода pH 2-4.5 (Категория B) | Высокоминерализованная / с высоким содержанием твердых частиц вода (Категория C) |
|---|---|---|---|
| Болты фланца нагнетания насоса | A2-70 (ISO 3506-1 аустенитная группа, класс 70) — достаточно для чистой воды при нормальных условиях; учитывать задирание при сборке | A4-80 (316L, аустенитная группа класс 80) — при 60 °C и 250 ppm Cl⁻ сталь 316 еще держит, тогда как 304 уже нет | Дуплексная группа классы 70/80/100 — для гиперсоленой шахтной воды прямой переход на дуплекс (практика Западной Австралии) |
| Стопорная гайка рабочего колеса | A2-70 | A4-80 с практикой против задирания (сочетание разнородных материалов / противозадирная паста) | Дуплексная категория плюс гальваническая защита (гайка из алюминиевой бронзы на нержавеющей шпильке, отраслевая практика) |
| Болты камеры уплотнения / прижимной крышки механического уплотнения | A2-70 | A4-80 — в соответствии с полностью нержавеющими корпусами насосов (серия OEM pH 2-10) | Дуплексная категория — OEM комплектуют проточную часть дуплексным белым чугуном плюс дуплексной нержавеющей сталью для воды с высокой эрозией и высокой коррозией |
Классы прочности (аустенитные 50/70/80, дуплексные 70/80/100) — по ISO 3506-1:2020 (прослеживается); граница 60 °C + 250 ppm Cl⁻ является отраслевым ориентировочным значением (средняя достоверность по KB); линейка корпусов насосов OEM и полностью нержавеющая серия pH 2-10 — заявления из каталога производителя; переход на 904L/дуплекс в Западной Австралии — заявление из руководства поставщика (средняя достоверность); практика применения гайки из алюминиевой бронзы на нержавеющей шпильке — отраслевая практика водохозяйственной отрасли (ASSDA, прослеживается). Оценок величин в этом слоте нет.
Технический справочник отрасли
Отказ подъемной цепи: от коррозии к безвозвратной потере насоса
Погружной насос висит в водосборнике, и его подъемная цепь, скобы и соединительные звенья являются единственным грузонесущим трактом. Каждый шаг в этой цепочке ведет к падению — а упавший насос в глубоком водосборнике фактически утрачен безвозвратно.
- 1Насос висит в водосборнике, и его подъемная цепь, скобы и соединительные звенья являются единственным грузонесущим трактом — эта цепь несет всю нагрузку при каждом обслуживании или замене в глубоком водосборнике
- 2Звенья круглый год находятся в шахтной воде и качаются при каждом пуске-останове: утонение от коррозии плюс износ от раскачивания суммируются, невидимые глазу
- 3Когда цепь отпускает, это происходит мгновенно — насос падает в водосборный приямок глубиной в десятки метров, фактически безвозвратно, и его остается только заменить
- 4Насосы имеют нормативное резервирование (категории рабочий / резервный / ремонтный плюс сдвоенные трубопроводы); система подвеса его не имеет — обрыв цепи означает полную потерю линии
- 5Два ответных действия: рассчитывать по коэффициентам запаса стропов ASME B30.9 (цепь из легированной стали ≥4, стальной канат 5) и проверять износ звеньев и коррозию при каждом окне инспекции подъема — не дожидаясь падения
Коэффициент запаса для цепи из легированной стали ≥4 и для стального каната 5 — по ASME B30.9-2021 (§9-1.4 / §9-2.4, прослеживается); «безвозвратность после падения» и недоступность подъемной цепи в затопленном водосборнике — качественные выводы KB (данные сообщества, средняя достоверность) без числовых значений; нормативное резервирование пересказано только по ролям (категории рабочий/резервный/ремонтный плюс сдвоенные трубопроводы), без воспроизведения данных пунктов норм. Оценок величин в этом слоте нет.
Технический справочник отрасли
Окно обслуживания при подъеме насоса: четыре проверки за один подъем
Работа с насосом под землей всегда начинается с его подъема — окно подъема это время обслуживания, поэтому выполняйте проверку цепи, экономики и фундамента за один проход, вместо того чтобы тратить целую смену на замену одной детали.
- Проверьте уровень воды перед любым подъемом: когда водосборник полон, подъемная цепь недоступна и требуется подъемная платформа EWP или телескопический погрузчик — планируйте подъем до назначения обслуживания
- Первая проверка в момент подъема — такелаж подвеса: износ звеньев, коррозия скоб и соединительных звеньев — подвес является единственным грузонесущим трактом, а упавший насос в глубоком водосборнике фактически безвозвратно утрачивается
- Привяжите периодичность обслуживания к цифрам: в главной насосной камере насосы, оставленные свыше 20,000 h без капремонта, теряют 20-27% эффективности при соразмерном росте энергопотребления — окно капремонта является экономической переменной, а не опцией
- Дотяните фундаментные и соединительные болты за тот же подъем: фундаментные болты главного насоса — класс 8.8 с двойными гайками или стопорными шайбами (инженерная практика); общедоступный количественный спектр вибрации отсутствует (зарегистрированный пробел), поэтому повторные проверки совмещаются с циклом обхода насосов
Показатель свыше 20,000 h / потеря эффективности 20-27% — измеренные данные из энергетической статьи AGH по насосной станции (прослеживается); «класс 8.8 с двойными гайками или стопорными шайбами» для фундаментных болтов отмечено как инженерная практика в KB (средняя достоверность); детали по EWP/телескопическому погрузчику и уровню воды — полевая практика сообщества (средняя достоверность); общедоступный количественный спектр вибрации отсутствует (зарегистрированный пробел KB, цифры здесь не приводятся). Оценок величин в этом слоте нет.
Технический справочник отрасли
Крепеж насоса и сам насос: сначала проведите границу поставки
Крепеж погружного насоса относится к линии поставки крепежа; сам насос — нет. Проведите эту границу до запроса коммерческого предложения — не оценивайте насос в сборе как крепеж.
Входит в объем (крепеж): фланцевые болты между корпусом насоса и трубопроводом, стопорная гайка рабочего колеса, болты крышки сальника торцевого уплотнения (классы A2/A4/duplex по ISO 3506-1), элементы системы подвеса (грузовая цепь, скобы, соединительные звенья), фундаментные болты насоса, а также на той же линии водоотлива — фланцевые болты трубопроводов, болты муфт с желобковым соединением, соединения буртик HDPE / ответный фланец и подвесы трубопроводов. Расходные материалы, такие как прокладки, поставляются согласно согласованному объему запроса. Не входит в объем (специализированное оборудование и системы): насосы в сборе, двигатели, взрывозащищенное электрооборудование и проектирование трубопроводной системы. Формируйте запрос по этой границе — крепеж корпуса насоса не входит в котировки на машину в сборе, а насосы в сборе не запрашиваются как крепеж.
Перечни «входит в объем / не входит в объем» соответствуют граничной строке §5 базы знаний (прослеживается); расходные материалы, такие как прокладки, в этой строке не названы — пробел стадии проекта, оставляемый на усмотрение объема запроса и проверки при слиянии.
Технический справочник отрасли
Приемка и сертификация насосов: каким стандартам соответствовать
Корпус насоса, его энергоэффективность, приемка по рабочим характеристикам и такелаж подвеса подчиняются разным стандартам, а взрывозащищенное одобрение — отдельный режим: подбирайте норматив под объект и не ссылайтесь на стандарт анкерной крепи применительно к корпусу насоса.
Номера и наименования стандартов соответствуют проверенному перечню §3 базы знаний (только навигация; данные пунктов не воспроизводятся); примечание о том, что MT/T 1289 повышает экономический вес капитального ремонта и замены, повторяет оценку роли из базы знаний.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · План А · Стандартная арматура из нержавеющей стали 304 | B · План Б · Тяжелая арматура из нержавеющей стали 316L | C · План В · Экстремальная арматура из дуплексной нержавеющей стали 2205 | |
|---|---|---|---|

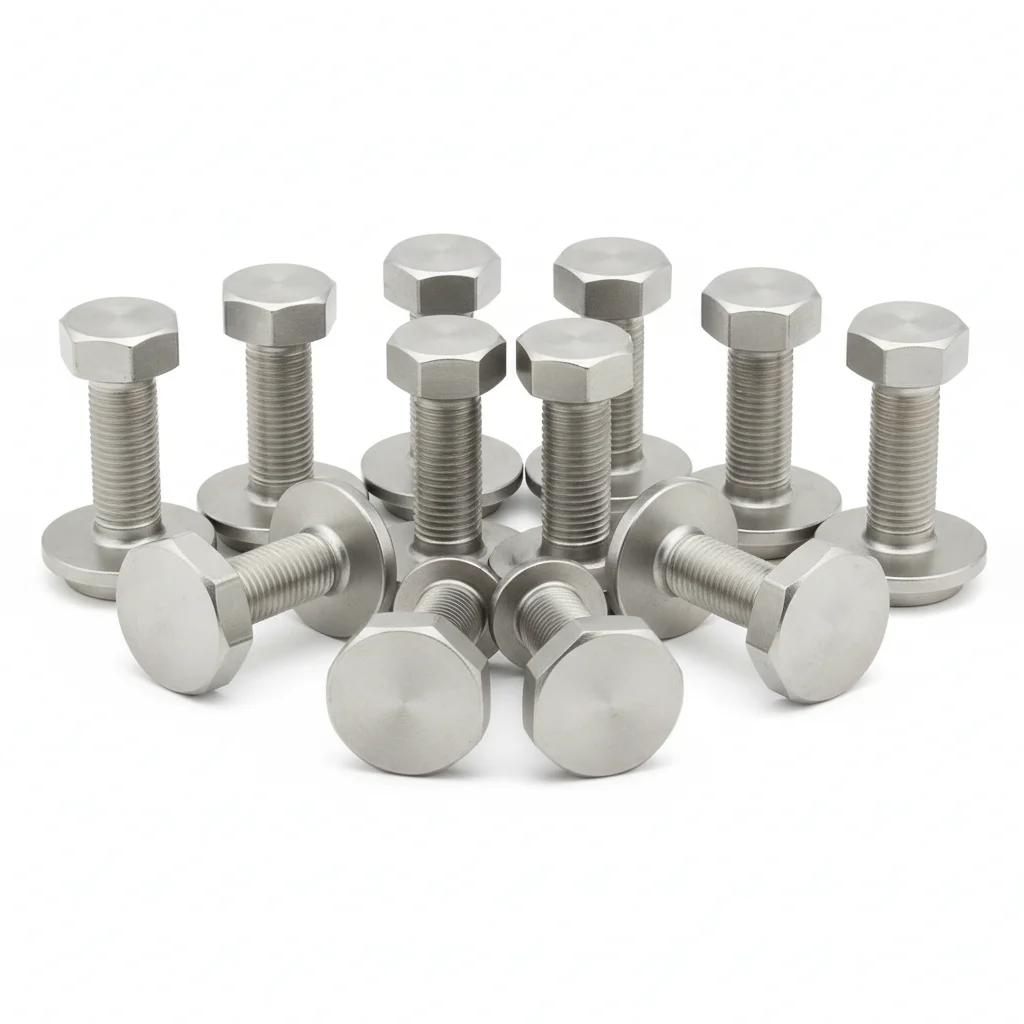

| 1. ФЛАНЦЕВЫЙ БОЛТ | |||
| Спецификация | M12-M24, A2-70 304 нержавеющая сталь | M12-M24, A4-80 316L нержавеющая сталь | M16-M30, 2205 ковка + механическая обработка |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 316L | 2205 |
| Класс | A2-70 | A4-80 | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |
| 2. КРЕПЕЖНАЯ ГАЙКА РАБОЧЕГО КОЛЕСА | |||
| Спецификация | M10-M20, A2-70 304 нержавеющая сталь | M10-M20, 316L + медная антизакисающая покрытие | M12-M24, Inconel 625 коррозионностойкая высокотемпературостойкая |
| Материал | Нержавеющая сталь 304 | 316L | — |
| Класс | A2-70 | — | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |

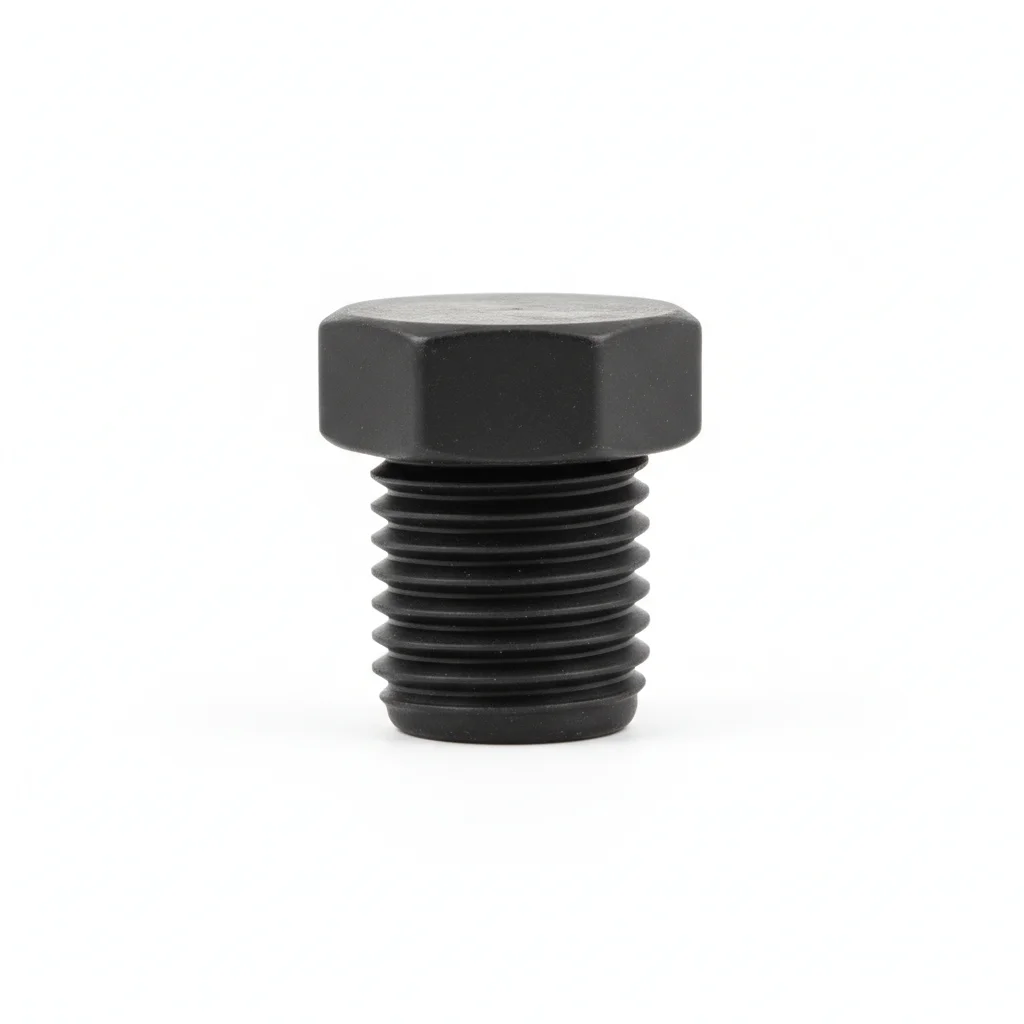

| 3. БОЛТ КРЫШКИ УПЛОТНЕНИЯ | |||
| Спецификация | M8-M12, A2-70 304 нержавеющая сталь | M8-M16, A4-80 316L одноразовая ковка | Al2O3 керамика + FFKM в оболочке, давление 10МПа |
| Материал | EPDM каучук | EPDM каучук | EPDM каучук |
| Класс | A2-70 | A4-80 | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |

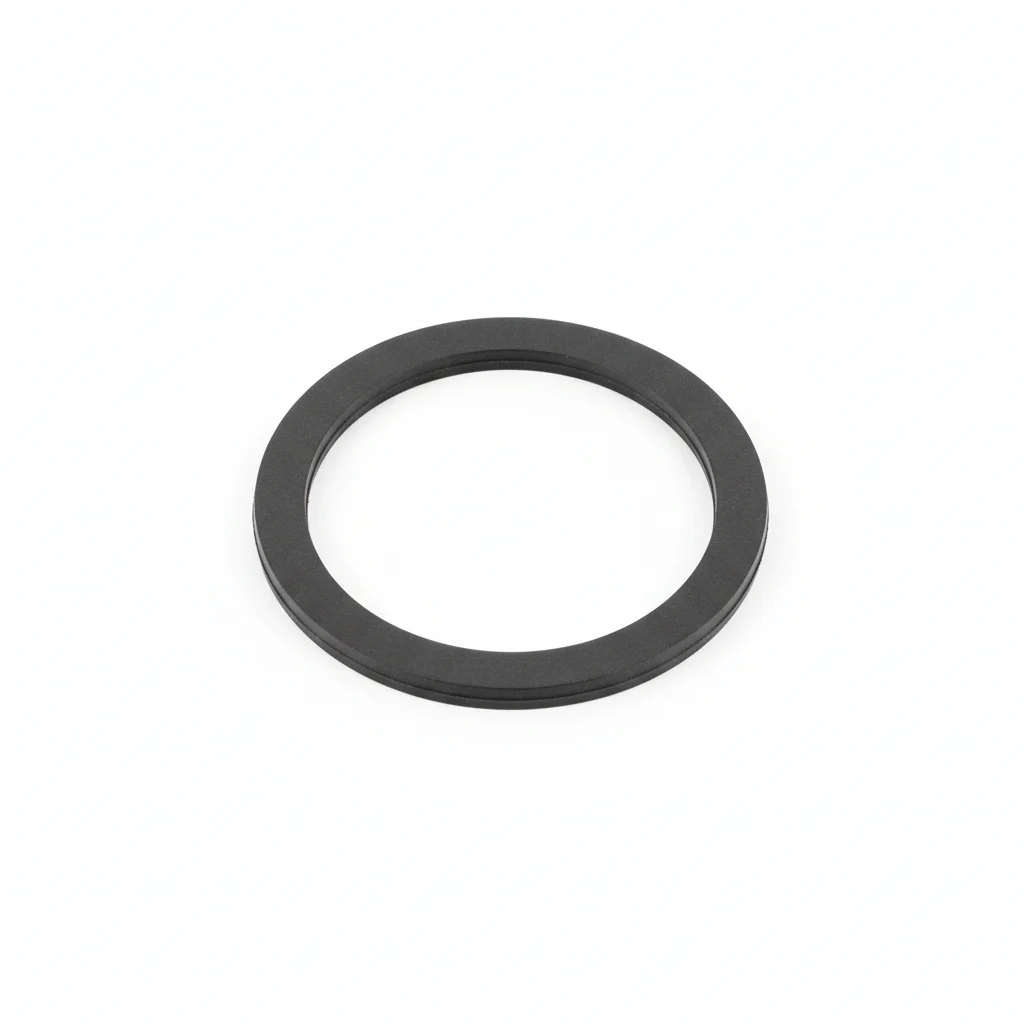

| 4. ПРОКЛАДКА | |||
| Спецификация | Для фланца корпуса насоса, твердость Шора 70A | Материал FKM, кислотостойкая, температуростойкая 200°C | Чип RFID, запись накопленных рабочих часов |
| Материал | EPDM каучук | EPDM каучук | EPDM каучук |
| Класс | Твердость Шора 70A | — | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |
| 5. ПРОТИВООТЖИМНАЯ ПРОВОЛОКА | |||
| Спецификация | φ1.6 оцинкованная стальная проволока, двухнитевая крученая | NL12-NL24, двухрядная самоблокирующаяся, без обслуживания | Специальный инструмент, регулируемый предварительный натяг ±3% |
| Материал | Q235B | — | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |
Руководство по выбору
Как выбрать план арматуры погружного насоса на основе условий водоотлива?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условие | Решение | Основание |
| Чистая вода / нейтральная среда, нормальная температура (<80°C) | План A · Стандартный крепеж из нержавеющей стали 304 (наименьшая стоимость) | 304 (A2-70 по ISO 898-1) + прокладка EPDM, для нейтральной воды |
| Кислая шахтная вода (pH3-5) / средняя температура (<120°C) | План B · Усиленный крепеж из стали 316L (длительный срок службы в кислой среде) | 316L (A4-80 по ISO 898-1), значение PREN >25, прокладка FKM (кислотостойкая, 200°C) |
| Сильная кислота (pH<3) / высокая температура и высокое давление (>120°C) | План C · Экстремальный крепеж из дуплексной нержавеющей стали 2205 (минимизация потерь от простоя) | дуплексная нержавеющая сталь 2205, значение PREN >35, прокладка FFKM (термостойкая 250°C) |
План А · Стандартная арматура из нержавеющей стали 304
C3 стандарт в соответствии с ISO 12944-2
| Фланцевый болт | Крепежная гайка рабочего колеса | Болт крышки уплотнения | Прокладка | Противоотжимная проволока | |
|---|---|---|---|---|---|
| Спецификация | M12-M24, A2-70 304 нержавеющая сталь | M10-M20, A2-70 304 нержавеющая сталь | M8-M12, A2-70 304 нержавеющая сталь | Для фланца корпуса насоса, твердость Шора 70A | φ1.6 оцинкованная стальная проволока, двухнитевая крученая |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 304 | EPDM каучук | EPDM каучук | Q235B |
| Класс | A2-70 | A2-70 | A2-70 | Твердость Шора 70A | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 штук | 100 штук | 100 штук | 100 штук | 100 штук |
| Упаковка | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | A2-70 304 нержавеющая сталь | A2-70 304 нержавеющая сталь | A2-70 304 нержавеющая сталь | Твердость Шора 70A | Двухнитевая крученая |
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскость в пределах 0.1 мм на 100 мм.
- Нанесите герметик на контактные поверхности. Установите крепеж с шайбой Бельвилля под головкой и гайкой.
- Проверить выравнивание в пределах 0.5 мм. Затянуть звёздочным порядком. Момент затяжки 42 Nm +/-2 Nm с калиброванным ключом. Задокументировать в журнале QA.
- Проверьте все крепежи на правильную посадку. Измерьте 5% выборки щупом.
- Нанесите краску для контроля затяжки. Сфотографируйте готовую сборку с 3 ракурсов для пакета документации QA.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать откалиброванный ключ с моментом затяжки +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Проверка каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатяните любой крепеж, если момент затяжки ниже 80% от указанного. Замените крепежи с коррозией, затрагивающей >5% площади поверхности или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и проверка 20% выборки. Каждые 5 лет: замените все критические крепежи независимо от состояния. Задокументируйте все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
План Б · Тяжелая арматура из нержавеющей стали 316L
C4 агрессивная среда в соответствии с ISO 12944-2

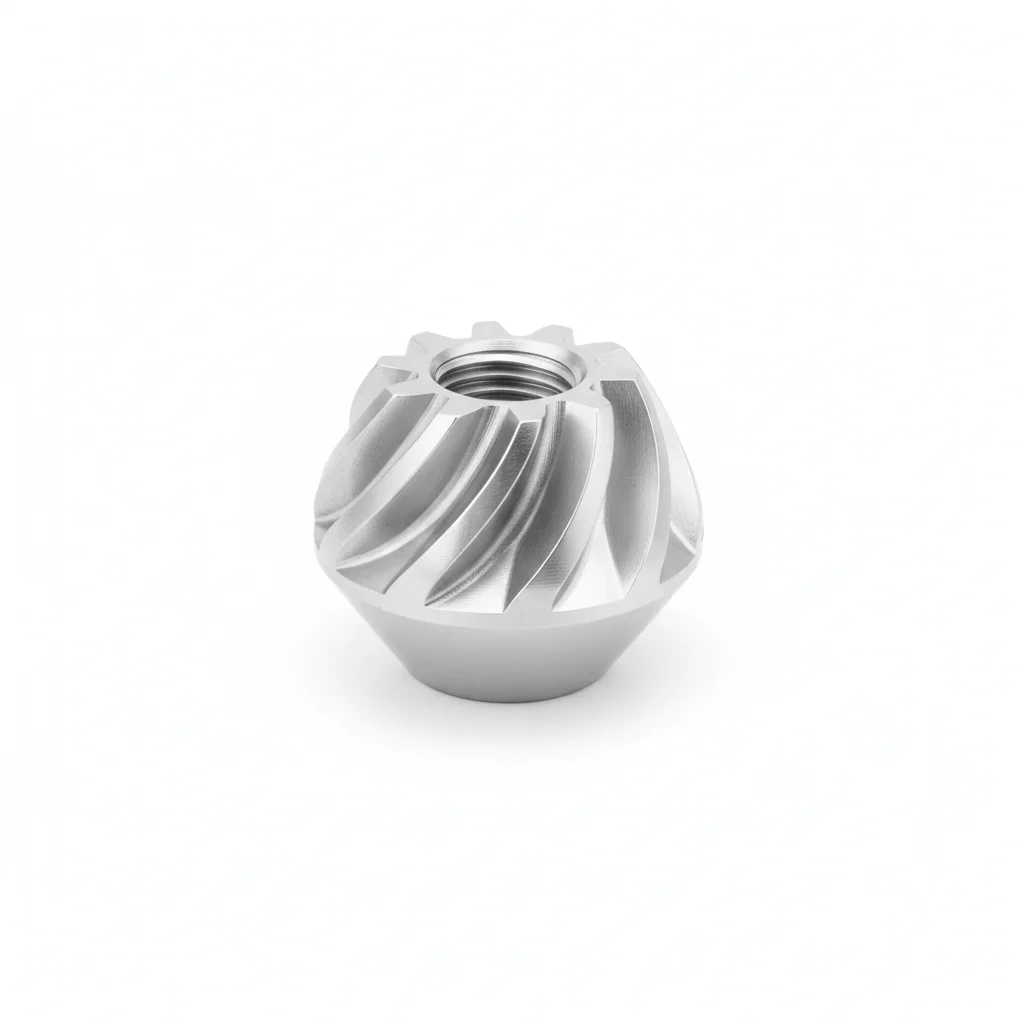

| Коррозионностойкий фланцевый болт | Антизакисающая гайка рабочего колеса | Болт камеры уплотнения | Фторэластомерная прокладка | Шайба Nordlock против откручивания | |
|---|---|---|---|---|---|
| Спецификация | M12-M24, A4-80 316L нержавеющая сталь | M10-M20, 316L + медная антизакисающая покрытие | M8-M16, A4-80 316L одноразовая ковка | Материал FKM, кислотостойкая, температуростойкая 200°C | NL12-NL24, двухрядная самоблокирующаяся, без обслуживания |
| Материал | Нержавеющая сталь 316L | 316L | EPDM каучук | EPDM каучук | — |
| Класс | A4-80 | — | A4-80 | — | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 штук | 100 штук | 100 штук | 100 штук | 100 штук |
| Упаковка | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | A4-80 316L нержавеющая сталь | 316L + медная антизакисающая покрытие | A4-80 316L одноразовая ковка | Кислотостойкая, температуростойкая 200°C | Двухрядная самоблокирующаяся, без обслуживания |
Порядок монтажа
- Обезжирьте поверхности ацетоновым растворителем. Проверьте шероховатость поверхности Ra <3.2 мкм.
- Нанесите антикоррозионный герметик для температур от -20 до 150°C. Используйте шайбы с покрытием PTFE.
- Проверьте соосность в соответствии со спецификацией. Затяните по крестовой схеме. Проверьте 10% с помощью инструмента. Задокументируйте с данными о среде.
- Проведите испытание на растяжение 5% случайной выборки до 80% пробной нагрузки. Замените любые ниже порога приемки.
- Нанесите защитное покрытие от атмосферных воздействий. Установите купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в рабочих условиях в течение первого года. | Проверьте класс крепежа в соответствии со спецификацией. Используйте калиброванный динамометрический ключ +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Проверка каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатяните любой крепеж, если момент затяжки ниже 80% от указанного. Замените крепежи с коррозией, затрагивающей >5% площади поверхности или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и проверка 20% выборки. Каждые 5 лет: замените все критические крепежи независимо от состояния. Задокументируйте все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
План В · Экстремальная арматура из дуплексной нержавеющей стали 2205
C5-M экстремальная среда в соответствии с ISO 12944-2

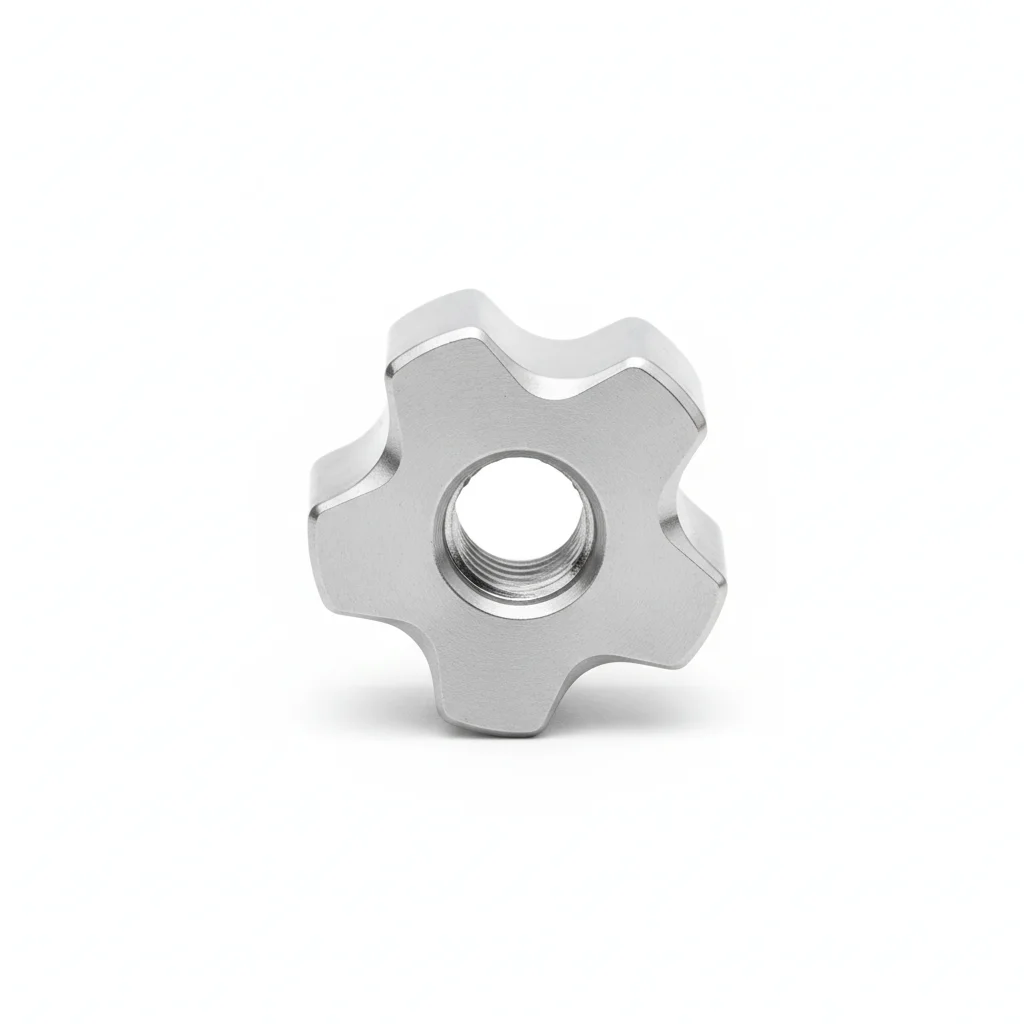

| Фланцевый болт | Гайка рабочего колеса из специального сплава | Керамическая композитная прокладка | Смарт-метка мониторинга | Гидравлический натяжитель | |
|---|---|---|---|---|---|
| Спецификация | M16-M30, 2205 ковка + механическая обработка | M12-M24, Inconel 625 коррозионностойкая высокотемпературостойкая | Al2O3 керамика + FFKM в оболочке, давление 10МПа | Чип RFID, запись накопленных рабочих часов | Специальный инструмент, регулируемый предварительный натяг ±3% |
| Материал | 2205 | — | EPDM каучук | EPDM каучук | — |
| Класс | — | — | — | — | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 штук | 100 штук | 100 штук | 100 штук | 100 штук |
| Упаковка | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | 2205 ковка + механическая обработка | Inconel 625 коррозионностойкая высокотемпературостойкая | Давление 10МПа | Запись накопленных рабочих часов | Регулируемый предварительный натяг ±3% |
Порядок монтажа
- Обезжирьте метилэтилкетоном (MEK). Проверьте шероховатость поверхности Ra <1.6 мкм.
- Нанесите морской антикоррозионный герметик для температур от -50 до 200°C. Используйте шайбы в оболочке PTFE.
- Проверьте соосность в пределах 0.3 мм. Затяните гидравлическим натяжителем. PMI-проверка 10% выборки. Задокументируйте для аудита соответствия.
- Проведите НКРК-тест 10% выборки с использованием капиллярного дефектоскопа. Замените любые с признаками трещин.
- Нанесите защитный герметик в соответствии со спецификацией. Установите постоянное оборудование мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в рабочих условиях в течение первого года. | Проверить класс прочности крепежа по спецификации. Использовать калиброванный ключ моментного затяжки +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильную посадку соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Проверка каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатяните любой крепеж, если момент затяжки ниже 80% от указанного. Замените крепежи с коррозией, затрагивающей >5% площади поверхности или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и проверка 20% выборки. Каждые 5 лет: замените все критические крепежи независимо от состояния. Задокументируйте все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Техническая основа и справочные стандарты
"Труба для водоотлива угольных шахт"
Знак безопасности горных продуктов"Центробежные насосы - Испытания гидравлической производительности - Классы 1, 2 и 3"
Технические условия для центробежных насосов"Малые погружные электронасосы"
Центробежный насос"Механические свойства крепежа - Болты, винты и шпильки из нержавеющей стали"
Насосы для нефтяной и газовой промышленностиСтандартная спецификация для прутков и профилей из нержавеющей стали (материалы 304/316L/2205)
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
