Каков срок коррозионной стойкости анкерного болта из 45# с горячим цинкованием (вариант A) в приморской атмосферной среде?

Три основные причины: ① Недостаточный предварительный натяг (не затянуты до нормативного момента) → Использовать динамометрический ключ и затянуть до расчетных значений; ② Самооткручивание под воздействием вибрации → Установить противооткручивающие прокладки Nordlock или нанести на резьбу фиксирующий клей; ③ Коррозия, уменьшающая площадь поперечного сечения → Регулярный осмотр и проведение антикоррозионной обработки. Рекомендуется проводить комплексный осмотр раз в год, в зонах с высокой сейсмичностью — каждые полгода.

Как определить, нужна ли замена опорных болтов?

Четыре критерия: ① Появление трещин или пластической деформации; ② Глубина коррозии >1мм или потеря поперечного сечения >10%; ③ Потеря предварительного натяга >30%, повторная затяжка неэффективна; ④ Накопленный срок службы достигает 80% проектного. Рекомендуется привлечение профессиональной испытательной лаборатории для неразрушающего контроля.

Как повысить надежность системы опорных болтов?

Четыре меры: ① Подбирать материалы в зависимости от класса моста (стандартный Q235B / ответственный 40Cr / экстремальный 40CrNiMoA); ② Строго контролировать предварительный натяг и меры по предотвращению откручивания; ③ Устанавливать интеллектуальные системы мониторинга для оповещения в реальном времени; ④ Регулярно очищать и смазывать антикоррозионной смазкой. Качественные болты в сочетании со стандартным обслуживанием могут продлить срок службы на 30-50%.

Почему болты башмачных опор должны быть затянуты заново 3 раза в первый год?

Резиновый упругий элемент внутри башмачной опоры постоянно ползет, в сочетании с пульсирующими нагрузками транспорта — предварительный натяг болтов снижается на 20-25% в первый год. Без повторной затяжки к второму году натяг падает до 60% → появляются зазоры между верхним и нижним башмаками → удары при проезде транспорта → крышка башмака разрушается → опора утилизируется. Повторно затянуть 3 раза в первый год (через 1/3/12 месяцев), затем раз в год. Плоскость пьедестала под башмачной опорой должна быть ≤2мм/м; в противном случае опора испытывает неравномерную нагрузку → одна сторона болта перегружена, другая — ослаблена.

Гражданское строительство/Мостостроение и тоннелестроение/Опорные болты

Болты опорных мостов: Сравнение материалов по усталости и предварительному натягу

В зависимости от пролёта моста, расчётной сейсмичности и условий окружающей среды выбирайте вариант болтов из 45# (класс прочности 8.8), 40Cr (класс прочности 10.9) или 40CrNiMoA (класс прочности 12.9); учитывайте риски ослабления преднатяга, хрупкого разрушения при низких температурах и прочности бетона подферменника.

Возможности поставки →

Особенности условий эксплуатации

Сохранение предварительного натяга при динамической нагрузке: Что требовать

Опорные болты при динамических нагрузках от транспорта (0.5-5Гц) могут потерять 40-50% предварительного натяга после 10⁷ циклов, если не спроектированы должным образом. Ключевое отличие между Q235B, 40Cr и 40CrNiMoA — это не только класс прочности, но и усталостный предел выносливости и способность сохранять предварительный натяг

Что проверить

1Болт из 45# (класс прочности 8.8) подходит для мостов с малыми и средними пролётами, расчётная сейсмичность ≤6 баллов, срок службы 20-30 лет; требуется ежегодная проверка момента затяжки.
2Для больших мостов (пролет 40-100м, сейсмичность 7-8°): 40Cr класса 10
3Для сверхбольших/морских мостов (пролет >100м, сейсмичность ≥9°): 40CrNiMoA класса 12.9 с интеллектуальным мониторингом RFID позволяет отслеживать натяг в реальном времени, что критически важно для среды C5-M

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Потеря предварительного натяга после 10⁷ циклов	Чрезмерная потеря приводит к зазорам в опоре и усталостному разрушению стальных плит	Укажите марку материала (45#/40Cr/40CrNiMoA) и класс прочности (8.8/10.9/12.9)
Ударная вязкость при низкой температуре -40°С	Болты класса 10.9 значительно теряют ударную вязкость при низкой температуре (нет гарантии по стандарту; проверять по соглашению), возрастает риск хрупкого разрушения	Требовать ударную вязкость Шарпи U-образный надрез ≥34Дж при -40°С (на базе стали GB/T 1591 Q355E)
Коррозионная защита стыка опорной плиты с пьедесталом	Гальваническая коррозия между болтом и бетоном ускоряет потерю предварительного натяга	—
Уровень установки опорной плиты	Перепад высот >1/1000 вызывает неравномерное распределение нагрузки и самооткручивание болтов	Требовать перепад высот ≤1/1000 по JTG D60; при необходимости использовать компенсирующие пластины

Все значения натяга и момента затяжки должны быть проверены калиброванным инструментом в соответствии со спецификацией проекта. Интервалы осмотра: каждые 6 месяцев или 250 моточасов

Уровень доказательности: подтверждено стандартом

Аудит рисков // Инженерная диагностика

Руководство по избежанию ошибок при закупках

"Эти ситуации происходят ежедневно на производственной линии."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Усталостное самооткручивание болтов башмачных опор под динамической нагрузкой транспорта

Автомобильные мосты ежедневно выдерживают тысячи проездов транспорта — опорные болты воспринимают циклические динамические нагрузки (частота 0.5-5Гц). Болты M24 класса 8.8 могут терять 40-50% предварительного натяга после 10⁷ циклов — появляются зазоры между опорной плитой и пьедесталом→удары опоры в зазоре→усталостное разрушение стальной плиты опоры. JTG D60 требует перепад высот установки опоры ≤1/1000 — самооткручивание болтов является частой причиной перекоса опоры

Корректирующие меры

Повторная проверка момента затяжки болтов опоры является обязательным пунктом технического осмотра мостов, проводимого раз в два года

Риск-02

Риск хрупкого разрушения при низких температурах

В условиях низких температур -40°С ударная вязкость болтов класса 10.9 снижается на 50%, риск разрушения возрастает в 3 раза, что приводит к внезапному выходу опоры из строя при динамической нагрузке транспорта.

Корректирующие меры

Использовать сплавную сталь с улучшенной ударной вязкостью при низких температурах (например, 20MnTiB) и соответствующей обработкой поверхности, в сочетании с интеллектуальным контролем натяга, чтобы обеспечить ударную вязкость ≥40Дж/см² при -40°С.

Риск-03

Недостаточная прочность бетона пьедестала опоры, приводящая к неравномерной осадке

Бетон пьедестала опоры моста (С40-С50) воспринимает нагрузки в тысячи тонн от верхнего строения — если при укладке вибрирование недостаточно или выдержка недостаточна→фактическая прочность бетона на 1-2 класса ниже проектной→при длительной нагрузке пьедестал разрушается→неравномерная осадка опоры→изменение продольного уклона дорожного полотна→снижение комфортности движения + увеличение дополнительного изгибающего момента в балке. JTG D60 требует, чтобы прочность пьедестала опоры была не ниже прочности бетона устоя.

Корректирующие меры

Укладывать бетон пьедестала отдельно (не монолитно с устоем — для обеспечения качества вибрирования), укрывать и выдерживать ≥7 дней после укладки. Ежегодно измерять отметку опоры — опоры с осадкой >5mm требуют домкратирования балки и корректировки пьедестала. Прочность пьедестала можно проверить на месте с помощью отскок-молотка — при значениях ниже проектных требуется усиление.

Технический справочник отрасли

Анкерные болты по условиям работы моста: четыре уровня по классу прочности, материалу и защите

Выбор анкерных болтов начинается с условий работы моста, затем определяется столбец материала: пролет и сейсмичность задают класс прочности, среда — сплав и покрытие, а доступность для контроля — конструкцию герметизации. Подберите соответствующий уровень — это эффективнее выбора только по классу прочности.

Уровень условий работы моста	Материал и класс прочности	Обработка поверхности	Герметизация и стопорение	Преднатяг, контроль, критические ограничения
Малый–средний пролет, обычная атмосфера (не морская, низкое содержание солей)	Класс прочности 8.8, углеродистая сталь (40Cr/42CrMo, по проекту)	Горячее цинкование + герметизирующее покрытие	Стопорные шайбы или резьбовой фиксатор, при необходимости	Преднатяг затяжкой с контролем момента для точности; повторная проверка преднатяга по регламенту обслуживания
Большой пролет, интенсивное высокочастотное движение (большие циклические нагрузки)	Класс прочности 10.9 (40Cr/42CrMo, закалка с отпуском)	Горячее цинкование + герметизирующее покрытие или цинк-алюминиевое покрытие + финишное покрытие	Клиновые шайбы Nord-Lock / резьбовой фиксатор	Преднатяг затяжкой с контролем момента или срезом хвостовика для точности; периодический ультразвуковой контроль преднатяга
Холодные районы · противогололедные соли (зимнее замораживание-оттаивание)	Нержавеющая сталь A4-80/316 (обязательно) или дуплекс 2205	Травление и пассивация для восстановления пассивной пленки	Полная герметизация (O-ring/герметик) + увеличенные шайбы; избегать щелевых конструкций	Преднатяг затяжкой с контролем момента для точности; периодический ультразвуковой контроль преднатяга
Прибрежный солевой туман · морские переходы с высокой концентрацией хлоридов	Дуплекс 2205 (предел текучести примерно вдвое выше 316); никелевые сплавы 625/718 и титан Ti-6Al-4V для экстремальных условий	Пассивация; неметаллические шайбы для изоляции разнородных металлов	Полная герметизация + сменная втулка болта (решение на уровне чертежа для труднодоступных мест)	Периодический ультразвуковой контроль преднатяга; сталь 304 не применяется на длительно нагружаемых участках в морской воде / среде с высоким содержанием хлоридов

То, что предел текучести дуплекса 2205 примерно вдвое выше, чем у 316, является оценкой порядка величины.

Технический справочник отрасли

Как преднатяг анкерных болтов незаметно уходит под действием транспорта

Анкерные болты воспринимают срез и вертикальные нагрузки, находясь под дождем, воздействием противогололедных солей и пыли, в местах, труднодоступных для контроля и замены. Потеря преднатяга — это не один удар, она накапливается год за годом при циклическом движении, и каждое звено цепочки имеет точку перехвата.

1Болт одновременно несет большие сдвигающие и вертикальные нагрузки, и каждый проезд транспорта дает еще один импульс циклических напряжений
2При длительной циклической нагрузке резьбовая пара многократно фреттингует и преднатяг постепенно падает — когда преднатяг становится недостаточным, болт начинает воспринимать нагрузки, на которые он не был рассчитан
3По мере дальнейшего снижения преднатяга между опорной плитой и подферменником образуется зазор; опора соударяется внутри зазора и смещение выходит за предел
4В условиях прибрежного солевого тумана / морских брызг, если защитное покрытие разрушено и коррозионная стойкость недостаточна, накладываются гальваническая и щелевая коррозия, преднатяг полностью теряется — затем излом и сдвиг
5Точки перехвата: полная герметизация (O-ring/герметик) + увеличенные шайбы + сменная втулка болта, заложенная на чертеже; периодический ультразвуковой контроль преднатяга — снижение никак себя не проявляет, прибор увидит его первым

В данном блоке оценки порядка величины не используются.

Технический справочник отрасли

Противогололедная соль и циклы замораживания-оттаивания: зимняя цепочка коррозии в анкерных узлах опорных частей

Для болтов опорных частей на северных автомагистралях зима — самый тяжелый сезон. Талая вода с противогололедной солью просачивается в анкерный узел по каждому зазору, а циклы замораживания-оттаивания постоянно создают дополнительное давление — цепочка начинается с талого снега, и на каждом этапе есть точка перехвата за счет материала или конструкции.

1Зимой талая вода с противогололедной солью стекает вдоль зазоров опорных частей и просачивается в анкерную зону
2В холодных регионах циклы замораживания-оттаивания повторяются: проникшая вода расширяется при замерзании в лед, а солевой раствор снова и снова концентрируется в зазорах
3Хлориды и влага скапливаются в зазорах резьбы и пластин → в корне резьбы начинается щелевая коррозия / питтинг
4Анкерные болты под высоким напряжением подвержены риску коррозионного растрескивания под напряжением в сульфидных/хлоридных средах; при наложении циклической транспортной нагрузки коррозионная усталость заканчивается хрупким разрушением, часто без предупреждения
5Точки перехвата: полная герметизация для перекрытия пути проникновения; травление с пассивацией / электрополирование для восстановления пассивной пленки; избегать щелевых конструкций — завершить проверку герметизации и покрытия до наступления зимы

В этом слоте оценки порядка величин не используются.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A

Малые и средние пролеты мостов / сейсмостойкость ≤6 баллов

20-30 лет

Экономичный

Решение B

Большие пролеты мостов / сейсмостойкость 7-8 баллов

30-50 лет

Умеренный

Решение C

Сверхбольшие мосты / сейсмостойкость ≥9 баллов / морская среда

50-100 лет

Высокий

	A · Вариант A · стандартный болт опорной части из 45#	B · Вариант Б · Опорный болт 40Cr высокопрочный	C · Вариант В · Экстремальный опорный болт 40CrNiMoA
1. АНКЕРНЫЙ БОЛТ
Спецификация	M24×400, 45# горячее цинкование, класс 8.8	M30×500, 40Cr закаленная и отпущенная, класс 10.9	M36×600, 40CrNiMoA вакуумно-дегазированная, класс 12.9
Материал	45#	40Cr	40Cr
Класс	Класс 8.8	Класс 10.9	Класс 12.9
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461
2. АНКЕРНАЯ ГАЙКА
Спецификация	M24, класс 8, покрытие Дакромет	M30, класс 10, фосфатированная	M36, класс 12, кадмированная
Класс	Класс 8	Класс 10	Класс 12
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461
3. ПРОКЛАДОЧНАЯ ПЛАСТИНА
Спецификация	200×200×20мм, Q235B горячее цинкование	300×300×30мм, Q345B термообработанная	350×350×40мм, 316L цельнокованая
Материал	Q235B	Q345B	316L
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461
4. ПРОТИВООТКРУЧИВАЮЩАЯ ПРОКЛАДКА
Спецификация	Противооткручивающая прокладка Nordlock (клиновая)	Предусмотрено отверстие для предварительного натяжения, предварительная нагрузка управляема до ±3%	RFID чип, записывает время установки и натяг
Материал	—	—	EPDM резина
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461
5. АНТИКОРРОЗИОННАЯ СМАЗКА
Спецификация	Литиевая смазка NLGI-2, наносится на резьбу для предотвращения прихватывания	Эпоксидный цинконаполненный грунт + полиуретановое верхнее покрытие, стойкость к солевому туману 1000ч	Гидравлическая система синхронного натяжения, точность ±1%
Материал	—	Полиуретан	—
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461

1АНКЕРНЫЙ БОЛТ

Спецификация

M24×400, 45# горячее цинкование, класс 8.8

M30×500, 40Cr закаленная и отпущенная, класс 10.9

M36×600, 40CrNiMoA вакуумно-дегазированная, класс 12.9

Материал

45#

40Cr

Класс

Класс 8.8

Класс 10.9

Класс 12.9

Покрытие

ГЦ >=55мкм по ISO 1461

2АНКЕРНАЯ ГАЙКА

Спецификация

M24, класс 8, покрытие Дакромет

M30, класс 10, фосфатированная

M36, класс 12, кадмированная

Класс

Класс 8

Класс 10

Класс 12

Покрытие

ГЦ >=55мкм по ISO 1461

3ПРОКЛАДОЧНАЯ ПЛАСТИНА

Спецификация

200×200×20мм, Q235B горячее цинкование

300×300×30мм, Q345B термообработанная

350×350×40мм, 316L цельнокованая

Материал

Q235B

Q345B

316L

Покрытие

ГЦ >=55мкм по ISO 1461

4ПРОТИВООТКРУЧИВАЮЩАЯ ПРОКЛАДКА

Спецификация

Противооткручивающая прокладка Nordlock (клиновая)

Предусмотрено отверстие для предварительного натяжения, предварительная нагрузка управляема до ±3%

RFID чип, записывает время установки и натяг

Материал

—

EPDM резина

Покрытие

ГЦ >=55мкм по ISO 1461

5АНТИКОРРОЗИОННАЯ СМАЗКА

Спецификация

Литиевая смазка NLGI-2, наносится на резьбу для предотвращения прихватывания

Эпоксидный цинконаполненный грунт + полиуретановое верхнее покрытие, стойкость к солевому туману 1000ч

Гидравлическая система синхронного натяжения, точность ±1%

Материал

—

Полиуретан

—

Покрытие

ГЦ >=55мкм по ISO 1461

РешенияВариант A · стандартный болт опорной части из 45#Вариант Б · Опорный болт 40Cr высокопрочный Вариант В · Экстремальный опорный болт 40CrNiMoA

Вариант A · стандартный болт опорной части из 45#

Подходит для анкеровки опорных частей типовых автодорожных мостов с расчётной сейсмичностью ≤6 баллов и малыми/средними пролётами; 45# горячее цинкование, класс прочности 8.8; расчётный срок службы 20-30 лет; требуется ежегодная проверка момента затяжки.

Анкерный болт — 45# Класс 8.8 — Анкерный болт
45# · Класс 8.8

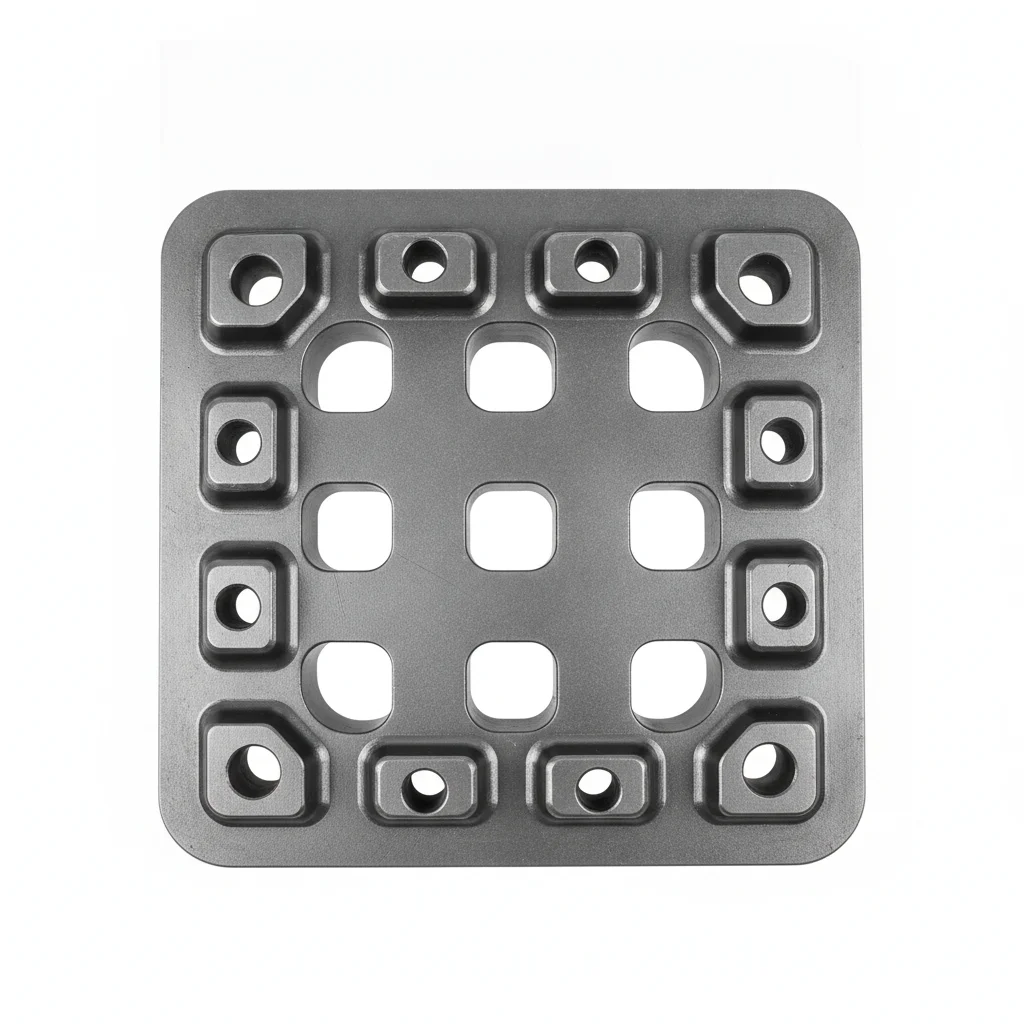

Прокладочная пластина — Q235B — — Прокладочная пластина
Q235B · —

Противооткручивающая прокладка — — — — Противооткручивающая прокладка
— · —

	Анкерный болт	Анкерная гайка	Прокладочная пластина	Противооткручивающая прокладка	Антикоррозионная смазка
Спецификация	M24×400, 45# горячее цинкование, класс 8.8	M24, класс 8, покрытие Дакромет	200×200×20мм, Q235B горячее цинкование	Противооткручивающая прокладка Nordlock (клиновая)	Литиевая смазка NLGI-2, наносится на резьбу для предотвращения прихватывания
Материал	45#	—	Q235B	—	—
Класс	Класс 8.8	Класс 8	—	—	—
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Класс 8.8	Класс 8, покрытие Дакромет	Q235B горячее цинкование	Противооткручивающая прокладка	Наносится на резьбу для предотвращения прихватывания

Монтаж и обслуживание

Порядок монтажа

Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскость в пределах 0.1мм на 100мм.
Нанести герметик на контактные поверхности. Установить крепеж с пружинной шайбой Бельвилля под головку и гайку.
3. Закладной болт: установите анкерный болт из 45# с горячим цинкованием вертикально в отверстие, закрепите его временной опорой, убедитесь, что выступающая часть болта и шаг соответствуют требованиям, выровняйте вертикальность и залейте подливочный раствор.
Осмотреть все крепежи на предмет правильной посадки. Измерить 5% выборки щупом.
Нанести разметочную краску для контроля момента. Фотографировать готовую сборку с 3 ракурсов для пакета документации ОТК.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для эксплуатационных условий	Крепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в первые годы эксплуатации.	Проверить класс крепежа по спецификации. Использовать динамометрический ключ с калибровкой ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 моточасов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж с моментом ниже 80% от нормативного. Заменять крепежи с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех ответственных крепежных элементов вне зависимости от состояния. Документировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

Вариант Б · Опорный болт 40Cr высокопрочный

Агрессивная среда C4 по ISO 12944-2

Высокопрочная гайка — — Класс 10 — Высокопрочная гайка
— · Класс 10

	Высокопрочный анкерный болт	Высокопрочная гайка	Усиленная прокладочная пластина	Интерфейс для гидравлического натяжителя	Антикоррозионное покрытие
Спецификация	M30×500, 40Cr закаленная и отпущенная, класс 10.9	M30, класс 10, фосфатированная	300×300×30мм, Q345B термообработанная	Предусмотрено отверстие для предварительного натяжения, предварительная нагрузка управляема до ±3%	Эпоксидный цинконаполненный грунт + полиуретановое верхнее покрытие, стойкость к солевому туману 1000ч
Материал	40Cr	—	Q345B	—	Полиуретан
Класс	Класс 10.9	Класс 10	—	—	—
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Класс 10.9	Класс 10, фосфатированная	Q345B термообработанная	Регулировка натяга ±3%	Стойкость к солевому туману 1000ч

Монтаж и обслуживание

Порядок монтажа

Обезжирить поверхности ацетоном. Проверить шероховатость поверхности Ra <3.2мкм.
Нанести антикоррозионный герметик, рассчитанный на -20 до 150С. Использовать прокладки с ПТФЭ покрытием.
Проверить соосность по спецификации. Затягивать в крестообразном порядке. Проверить 10% контрольным инструментом. Записать с указанием данных окружающей среды.
Растянуть 5% случайной выборки до 80% пробной нагрузки. Заменить элементы ниже порога приемки.
Нанести атмосферостойкое защитное покрытие. Установить контрольные couponы коррозии рядом с ответственными соединениями.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для эксплуатационных условий	Крепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в первые годы эксплуатации.	Проверить класс крепежа по спецификации. Использовать динамометрический ключ с калибровкой ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Вариант В · Экстремальный опорный болт 40CrNiMoA

Крайне агрессивная среда C5-M по ISO 12944-2

Специальная сплавная гайка — — Класс 12 — Специальная сплавная гайка
— · Класс 12

Прокладочная пластина — 316L — — Прокладочная пластина
316L · —

	Специальный сплав анкерного болта	Специальная сплавная гайка	Прокладочная пластина	Интеллектуальный мониторинговый датчик	Специальный инструмент для монтажа
Спецификация	M36×600, 40CrNiMoA вакуумно-дегазированная, класс 12.9	M36, класс 12, кадмированная	350×350×40мм, 316L цельнокованая	RFID чип, записывает время установки и натяг	Гидравлическая система синхронного натяжения, точность ±1%
Материал	40Cr	—	316L	EPDM резина	—
Класс	Класс 12.9	Класс 12	—	—	—
Покрытие	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461	ГЦ >=55мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	Не применимо (полимер)	C3 (ISO 12944-2)
Темп.	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C	-20C до +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон	VCI бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Класс 12.9	Класс 12, кадмированная	316L цельнокованая	Записывает время установки и натяг	Точность ±1%

Монтаж и обслуживание

Порядок монтажа

Обезжирить растворителем МЭК (метилэтилкетон). Проверить шероховатость поверхности Ra <1.6мкм.
Нанести морской антикоррозионный герметик, рассчитанный на -50 до 200С. Использовать прокладки с ПТФЭ оболочкой.
Проверить соосность в пределах 0.3мм. Затягивать гидравлическим натяжителем. Проверить 10% выборки методом PMI (структурный анализ). Документировать для аудита соответствия.
Провести неразрушающий контроль 10% выборки флуоресцентным пенетрантом. Заменить элементы с трещинами.
Нанести защитный герметик по спецификации. Установить постоянное оборудование для мониторинга состояния.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование неправильного класса крепежа для эксплуатационных условий	Крепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в первые годы эксплуатации.	Проверить класс крепежа по спецификации. Использовать динамометрический ключ с калибровкой ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Руководство по выбору

Как выбрать вариант опорного болта в зависимости от класса моста?

Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Короткий–средний пролет / Интенсивность сейсмического усиления ≤6	План A · 45# стандартный несущий болт	45# горячее цинкование, анкерный болт M24×400 класс прочности 8.8, расчетный срок службы 20-30 лет
Большой пролет / Интенсивность сейсмического усиления 7-8	Вариант B · 40Cr высокопрочный несущий болт	40Cr закалка с отпуском, предел прочности ≥1040MPa, анкерный болт M30×500 класс прочности 10.9, C4 высокая по ISO 12944-2
Сверхбольшой / Интенсивность сейсмического усиления ≥9 / Морская среда	Вариант C · 40CrNiMoA экстремальный несущий болт	40CrNiMoA вакуумная дегазация, анкерный болт M36×600 класс прочности 12.9, C5-M экстремальная по ISO 12944-2

Получить рекомендацию по выбору

Ссылочные стандарты

Техническая основа и ссылочные стандарты

Общие положения по проектированию автомобильных мостов и трубопроводов

Механические свойства крепежа — Болты, винты и шпильки

Технические условия строительства автомобильных мостов и трубопроводов

Спецификация сейсмостойкого проектирования автомобильных мостов

Опоры мостов

Болты с увеличенным шестигранником для стальных конструкций высокой прочности

Резиновые плитные опоры

Кодекс сейсмостойкого проектирования городских мостов

Европейские конструкционные опоры

Стандартная спецификация для конструкционных болтов, из сплавной стали, термически обработанных, с минимальным пределом прочности на разрыв 150 ksi

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

✓Сертификаты материалов MTC с каждой партией
✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

✓Стандартные изделия под заказ: 7-15 дней
✓Нестандартные изделия: 25-45 дней
✓Поддержка FOB/CIF/DDP

Индивидуальное производство

✓Анализ чертежей и подбор материала
✓Нестандартные размеры, головки и резьба
✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

✓Сертификаты материалов (MTC)
✓Отчёты спектрального анализа
✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Далее: выбор и запрос цены

Болтовые соединения мостов

Следуйте по пути выбора на этой странице к странице запроса цены для того же сценария.

Похожая тема

Антисейсмические кронштейны

Похожая тема

Предварительно напряженные анкеры

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
