Энергетика/Башня ветряной турбины/Фланцевый болт башни ветряной турбины

Фланцевые болты для ветряных турбин: Наземные vs Морские решения

Q: Как обеспечить равномерный преднатяг фланцевых болтов?

Фланцевые болты должны натягиваться гидравлическими натяжителями в 3 симметричных прохода (50%→75%→100%), с последующей проверкой преднатяга по всей площади фланца; рассеяние коэффициента момента является основной причиной разброса преднатяга — измеряйте коэффициент для каждой партии перед установкой.

Q: В чём разница между наземным и морским крепежом для ветроэнергетики?

Для наземных условий C3 можно использовать горячее цинкование или Dacromet. Для морских условий C5-M необходимо использовать Dacromet + слой герметика или нержавеющую сталь 316. Морские установки также требуют защиты от коррозии при транспортировке и монтаже.

Q: Почему для фланцевых болтов башни ветряной турбины необходимо использовать гидравлические натяжители вместо моментных ключей?

Для болтов больших типоразмеров M36-M64 диапазон колебаний коэффициента момента может составлять 0.10-0.16 (нормальный диапазон ±25%). Использование моментного ключа для контроля преднатяга может привести к ошибкам ±40% — номинальный преднатяг 800кН может фактически находиться в диапазоне 500-1100кН. Болты с низким преднатягом ослабляются, а с высоким — приближаются к текучести. Гидравлические натяжители непосредственно растягивают стержень болта и измеряют силу — не зависят от коэффициента трения, ошибка преднатяга находится в пределах ±5%. Кроме того, гидравлические натяжители натягивают все болты по всей окружности одновременно, обеспечивая равномерное закрытие фланца — затяжка болтов по одному с помощью моментного ключа означает, что первые затянутые болты уже ослабнут к моменту затяжки последнего.

Фланцевые болты соединяют секции башни под циклическими ветровыми нагрузками. В наземных условиях C3 используются болты класса прочности 10.9 с покрытием Dacromet и установка производится моментным ключом. В морских условиях C5-M требуются покрытия цинк-никель+PTFE и гидравлические натяжители для контроля рассеяния преднатяга. Сравните материал, покрытие и планы технического обслуживания, чтобы подобрать решение для вашего класса ветровой электростанции

Возможности поставки →

Аудит рисков // Инженерная диагностика

Гид по ошибкам закупок

"Эти ситуации случаются каждый день на производственной линии."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Колебания коэффициента момента приводят к рассеянному преднатягу фланцев

Фланцевые болты башни ветряной турбины требуют точного преднатяга (целевой преднатяг для болта M36 составляет примерно 350кН). При каждом повышении стандартного отклонения коэффициента момента k на 0.01, разброс преднатяга увеличивается примерно на 15%. EN 14399-3 требует, чтобы стандартное отклонение k для болтов системы HV было ≤0.010. Башня испытывает примерно 10⁸ циклов ветровой нагрузки за 20-летний срок службы. Болты с недостаточным преднатягом вызывают фреттинговый износ на стыке фланцев→контактная поверхность постепенно «срабатывается»→дальнейшая потеря преднатяга→в итоге болты отворачиваются→разрушение соединения. Среда морской ветряной электростанции с солевым туманом ускоряет этот процесс — коэффициент момента болтов без покрытия Dacromet может отклониться на 30% в течение 5 лет в среде C5-M.

Корректирующие меры

Выбирайте болты класса прочности 10.9S, прошедшие испытание на коэффициент момента. Используйте гидравлические натяжители при монтаже для обеспечения точности преднатяга ±3%.

Риск-02

Вспучивание покрытия и ржавчина на поверхности фланцев башни в морской атмосфере

В среде C5-M система покрытий (200-300мкм) в первую очередь выходит из строя в зонах концентрации напряжений вокруг отверстий под болты, с вспучиванием и отслоением >5% в течение 3-5 лет, коррозия голой стали 0.08-0.2мм/год.

Корректирующие меры

Трёхслойное покрытие (цинксодержащее + эпоксидное + полиуретановое) ≥350мкм, подкрашивание после затяжки, проверки толщины и адгезии каждые 5 лет.

Риск-03

Непрерывная потеря преднатяга фланцевых болтов при резонансной частоте башни

Поперечная амплитуда вибрации 5-30мм при 0.3-1.0Гц, микро-скольжение на контактной поверхности болтов M36-M48. IEC 61400-1 требует потери <10% за 20 лет, но на практике 30% болтов теряют 15-25% в течение 3-5 лет.

Корректирующие меры

Гидравлический натяжитель Superbolt типа с точностью ±3%, выберите тип контроля натяжения S10T или шайбы DTI, выполняйте выборочные проверки ежеквартально в первый год, затем полное осмотр ежегодно.

Особенности условий эксплуатации

Покрытие и преднатяг: Ключевые различия между наземными и морскими фланцевыми болтами

Выбор между наземным и морским планами фланцевых болтов определяется двумя факторами: коррозионная стойкость покрытия и метод контроля преднатяга. Наземные условия C3 допускают покрытие Dacromet (≥8μm, солевой туман ≥1000ч) и установку моментным ключом (точность ±25%). Морские условия C5-M требуют покрытия цинк-никель+PTFE (≥12μm, солевой туман ≥2000ч) и гидравлических натяжителей (точность ±3%) для минимизации рассеяния преднатяга. Неправильная комбинация может привести к фреттинговому износу, потере преднатяга и разрушению соединения в течение 5 лет.

Что проверить

1Толщина покрытия: Dacromet ≥8μm для наземных условий C3; цинк-никель+PTFE ≥12μm для морских условий C5-M. Более толстое покрытие увеличивает стойкость в солевом тумане с 1000ч до 2000ч
2Метод преднатяга: Моментный ключ (точность ±25%) приемлем для наземных условий; гидравлический натяжитель (точность ±3%) требуется на море для поддержания рассеяния преднатяга ниже 10%
3Антиотворачивание: Шайбы клинового запирания (EN 14399-6) рекомендуются для ответственных фланцев в обоих планах; двухгаечная система достаточна для стандартных наземных проектов
4Частота обслуживания: Наземные — ежегодная проверка момента 100% болтов

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Система покрытия	Определяет коррозионный ресурс в данной среде. Dacromet выходит из строя в среде C5-M в течение 5 лет	Укажите тип покрытия, минимальную толщину и часы испытания на солевой туман по ISO 9227
Метод контроля преднатяга	Моментный ключ имеет точность ±25%, что приводит к рассеянию преднатяга; гидравлический натяжитель обеспечивает ±3%, уменьшая рассеяние и фреттинговый износ	Укажите метод монтажа и целевой преднатяг (напр., 350кН для M36)
Устройство антиотворачивания	Шайбы клинового запирания предотвращают отворачивание при поперечной вибрации; двухгаечная система может быть недостаточной для ответственных фланцев	Укажите шайбы клинового запирания по EN 14399-6 для фланцев с высокой вибрацией
Интервал обслуживания	Морская среда ускоряет коррозию и потерю преднатяга; более частые проверки позволяют выявить проблемы на ранней стадии	Укажите частоту проверок, процентную долю проверки момента и график ультразвукового контроля в соответствии со сроком службы проекта

Все параметры основаны на ссылочных стандартах страницы (EN 14399, IEC 61400). Проектные спецификации должны быть согласованы с производителем турбины

Уровень доказательности: подтверждено стандартами

Технический справочник отрасли

Насколько жестче воздействует морской солевой туман

Система покрытия привязана к площадке ветропарка: сначала определите класс коррозионной активности, затем выберите схему покрытия.

Класс коррозионной активности: C3–C4 на суше против C5-M/CX (экстремальный) на море — морская солевая нагрузка определяет систему покрытияОсаждение хлоридов на море начинается с класса S2 по ISO 9223 (60–300 mg/m²·day)Для одного и того же болтового соединения морская коррозия протекает примерно в 5–10× быстрее, чем на суше (оценочный порядок величины)Горячее цинкование ≥85 μm на море служит лишь около 5–8 лет (оценочный порядок величины), а стадия травления сопровождается наводороживанием — для фланцевых болтов горячий цинк не применяют, используют Dacromet с герметизирующим слоем

Соотношение скоростей коррозии 5–10× и срок службы горячего цинкования 5–8 лет — оценочные порядки величин; класс коррозионной активности и осаждение Cl⁻ — по ISO 9223.

Технический справочник отрасли

Сравнение фланцевых болтов: суша 3–6 MW против моря 8–16 MW

Даже при одинаковом фланце башни наземные и морские установки заметно различаются по типоразмеру болтов, усилию преднатяга и расчетному сроку службы. Сверьтесь с этой таблицей перед закупкой комплектующих или расходников для сервиса.

Параметр	Мейнстрим на суше (3–6 MW)	Мейнстрим на море (8–16 MW)
Диаметр опорного фланца башни	4–5 m	5–6 m
Высокопрочных болтов на турбину	800–1200	1500–2500
Болты фланца башни	M36–M48	M48–M64
Преднатяг на один болт основания	800–1200 kN	1200–1500 kN
Расчетный срок службы	20–25 years	25–30 years

Значения — отраслевые порядки величин (KB §1, указано как порядок); сверяйте с проектными значениями турбины.

Технический справочник отрасли

Цепочка падения преднатяга: от релаксации смятия к хрупкому разрушению

Почти каждый отказ фланцевого болта начинается с потери преднатяга. Характер развития этой цепочки определяет график осмотров и подтяжки.

1Новый фланец: релаксация смятия за первые 100 часов снижает преднатяг на 10–15% (оценочный порядок величины)
2В эксплуатации: высокие напряжения, вибрация и перепады температуры совместно приводят к потере 5–10% преднатяга в год (оценочный порядок величины)
3Недостаточный преднатяг → раскрытие стыка фланца → просачивание дождевой воды в зазор
4Коррозия внутри зазора → уменьшение эффективного сечения → рост локальных напряжений
5Усталостные трещины зарождаются у впадины резьбы или поверхностных дефектов → хрупкое разрушение без предупреждения

Релаксация смятия 10–15% и ежегодное падение 5–10% — оценочные порядки величин.

Технический справочник отрасли

Практика подтяжки и ультразвукового выборочного контроля фланцевых болтов

Сроки подтяжки и нормы выборки — приемочные критерии из руководства по обслуживанию — включайте их в сервисное соглашение при закупке.

Подтяжка через 72–100 h после монтажа (рекомендуется); далее — ежегодный осмотр по руководству OEM — ранняя подтяжка плюс ежегодные проверки — отраслевая практика
Ежегодный ультразвуковой контроль 10% фланцевых болтов (рекомендуется); если остаточный преднатяг ниже 70% от номинала — подтяжка всего кольца (рекомендуется)
Подтяжку всегда выполняйте гидравлическим натяжителем, а не динамометрическим ключом

Окно 72–100 h, объем выборки 10% и порог 70% — рекомендуемые значения.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A

Сушеные ветряные электростанции, среда C3, высота башни ≤120м

20-25 лет (покрытие Dacromet)

Экономичный

Решение B

Расстояние от берега <10км, среда C5

Более 25 лет (Dacromet + слой герметика)

Средний

Решение C

Глубоководные морские районы / Экстремальная среда C5-M / 25 лет без обслуживания

Более 30 лет (Горячее цинкование + Dacromet + слой герметика — тройная антикоррозионная защита)

Высокий

	A · План А · Стандартный тип для наземной ветроэнергетики	B · План Б · Усиленный тип для морской ветроэнергетики	C · План В · Флагманский тип для морской ветроэнергетики
1. БОЛТ С УВЕЛИЧЕННЫМ ШЕСТИГРАННИКОМ
Спецификация	M36×260 ~ M48×360	M36×260 ~ M48×360	M36×260 ~ M48×360
Материал	42CrMoA + Dacromet	42CrMoA + Dacromet	42CrMoA + Горячее цинкование + Dacromet + слой герметика
Класс	Класс прочности 10.9	Класс прочности 10.9	Класс прочности 10.9
Покрытие	Dacromet 500, ≥8μm, солевой туман ≥1000ч	Цинк-никель+PTFE, ≥12μm, солевой туман ≥2000ч	Цинк-никель+PTFE,-50°C,≥15μm
2. ГАЙКА С УВЕЛИЧЕННЫМ ШЕСТИГРАННИКОМ
Спецификация	M36 ~ M48	M36 ~ M48	M36 ~ M48
Материал	35CrMoA + Dacromet	35CrMoA + Dacromet	35CrMoA + Горячее цинкование + Dacromet + слой герметика
Класс	Класс прочности 10	Класс прочности 10	Класс прочности 10
Покрытие	Dacromet 500, ≥8μm	Цинк-никель+PTFE, ≥12μm	Цинк-никель+PTFE, номинальная температура -50°C
3. ПЛОСКАЯ ШАЙБА
Спецификация	M36 ~ M48	M36 ~ M48	M36 ~ M48
Материал	Сталь 45# + Dacromet	Сталь 45# + Dacromet	Сталь 45# + Горячее цинкование + Dacromet
Покрытие	Dacromet 500, ≥8μm, HV300-370	Цинк-никель+PTFE, ≥12μm	Цинк-никель+PTFE, рассчитан на -50°C
4. ШАЙБА КЛИНОВОГО ЗАПИРАНИЯ
Спецификация	NL36 ~ NL48	NL36 ~ NL48	NL36 ~ NL48
Материал	Закаленная углеродистая сталь + Dacromet	Закаленная углеродистая сталь + Dacromet	Закаленная углеродистая сталь + Dacromet
Покрытие	Dacromet 500 + цинкосодержащее верхнее покрытие	Цинк-никель+PTFE+верхнее покрытие	Цинк-никель+PTFE+верхнее покрытие

1БОЛТ С УВЕЛИЧЕННЫМ ШЕСТИГРАННИКОМ

Спецификация

M36×260 ~ M48×360

Материал

42CrMoA + Dacromet

42CrMoA + Горячее цинкование + Dacromet + слой герметика

Класс

Класс прочности 10.9

Покрытие

Dacromet 500, ≥8μm, солевой туман ≥1000ч

Цинк-никель+PTFE, ≥12μm, солевой туман ≥2000ч

Цинк-никель+PTFE,-50°C,≥15μm

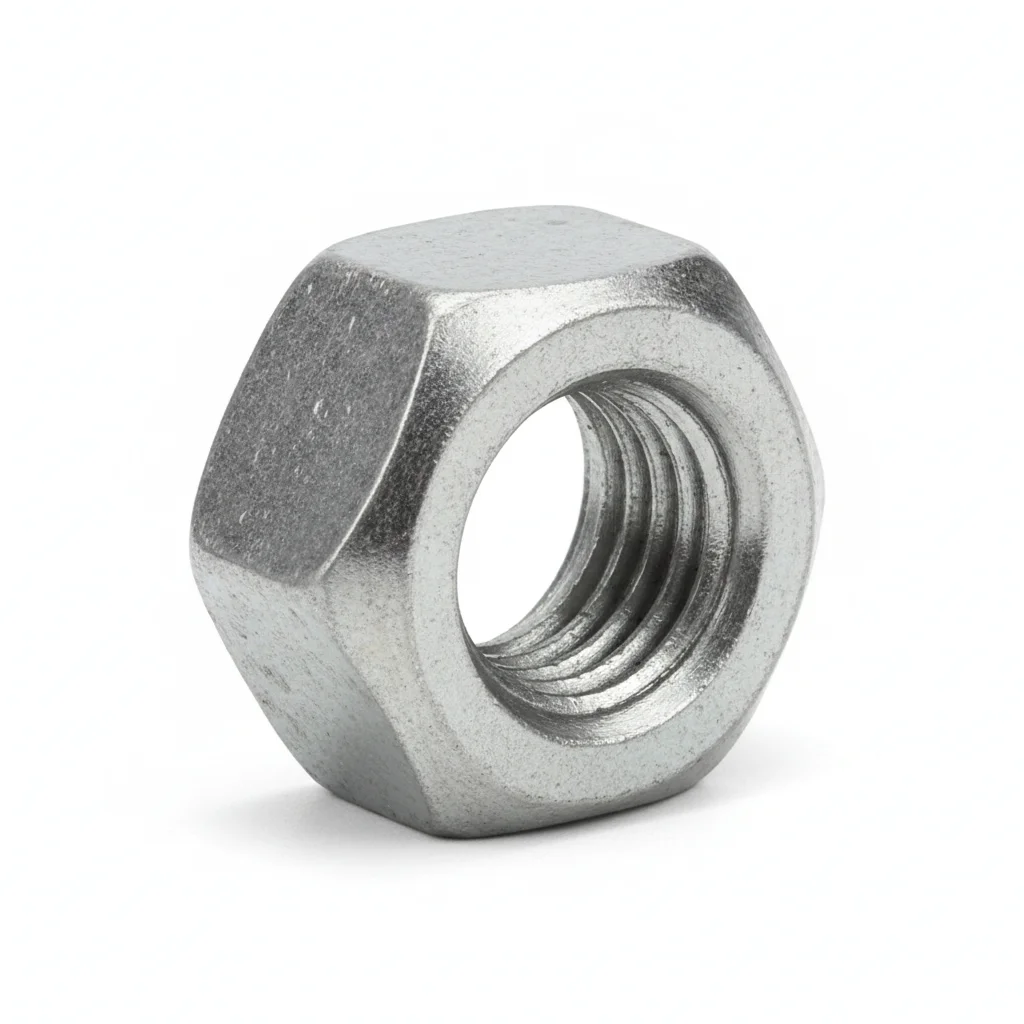

2ГАЙКА С УВЕЛИЧЕННЫМ ШЕСТИГРАННИКОМ

Спецификация

M36 ~ M48

Материал

35CrMoA + Dacromet

35CrMoA + Горячее цинкование + Dacromet + слой герметика

Класс

Класс прочности 10

Покрытие

Dacromet 500, ≥8μm

Цинк-никель+PTFE, ≥12μm

Цинк-никель+PTFE, номинальная температура -50°C

3ПЛОСКАЯ ШАЙБА

Спецификация

M36 ~ M48

Материал

Сталь 45# + Dacromet

Сталь 45# + Горячее цинкование + Dacromet

Покрытие

Dacromet 500, ≥8μm, HV300-370

Цинк-никель+PTFE, ≥12μm

Цинк-никель+PTFE, рассчитан на -50°C

4ШАЙБА КЛИНОВОГО ЗАПИРАНИЯ

Спецификация

NL36 ~ NL48

Материал

Закаленная углеродистая сталь + Dacromet

Покрытие

Dacromet 500 + цинкосодержащее верхнее покрытие

Цинк-никель+PTFE+верхнее покрытие

РешенияПлан А · Стандартный тип для наземной ветроэнергетики План Б · Усиленный тип для морской ветроэнергетики План В · Флагманский тип для морской ветроэнергетики

План А · Стандартный тип для наземной ветроэнергетики

C3 Сушеный климат, -30~50°C, ветер ≤50м/с

Стандарт: IEC 61400-6, ISO 898-1, GB/T 3098.1

Болт с увеличенным шестигранником — 42CrMoA + Dacromet Класс прочности 10.9 — Болт с увеличенным шестигранником
42CrMoA + Dacromet · Класс прочности 10.9

Гайка с увеличенным шестигранником — 35CrMoA + Dacromet Класс прочности 10 — Гайка с увеличенным шестигранником
35CrMoA + Dacromet · Класс прочности 10

Плоская шайба — Сталь 45# + Dacromet — — Плоская шайба
Сталь 45# + Dacromet · —

Шайба клинового запирания — Закаленная углеродистая сталь + Dacromet — — Шайба клинового запирания
Закаленная углеродистая сталь + Dacromet · —

	Болт с увеличенным шестигранником	Гайка с увеличенным шестигранником	Плоская шайба	Шайба клинового запирания
Спецификация	M36×260 ~ M48×360	M36 ~ M48	M36 ~ M48	NL36 ~ NL48
Материал	42CrMoA + Dacromet	35CrMoA + Dacromet	Сталь 45# + Dacromet	Закаленная углеродистая сталь + Dacromet
Класс	Класс прочности 10.9	Класс прочности 10	—	—
Покрытие	Dacromet 500, ≥8μm, солевой туман ≥1000ч	Dacromet 500, ≥8μm	Dacromet 500, ≥8μm, HV300-370	Dacromet 500 + цинкосодержащее верхнее покрытие
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-40°C до +85°C	-40°C до +85°C	-40°C до +85°C	-40°C до +85°C
Вес	~2.5кг (M36×260)	~0.8кг (M36)	~0.15кг (M36)	~0.08кг (NL36)
MOQ	50 шт	50 шт	100 шт	100 шт
Упаковка	VCI-бумага + деревянная паллета	Пластиковый пакет,50 шт./пакет	Пластиковый пакет,100/пакет	Пластиковый пакет,100/пакет
Стандарт	ISO 898-1 10.9, EN 14399-4	ISO 898-2 Cl.10, EN 14399-4	ISO 7089, EN 14399-6	EN 14399-6, DIN 25201-4
Применение	Основное соединение фланцев башни	Используется с болтами	Распределение давления на фланец	Антиотворачивание

Монтаж и обслуживание

Порядок монтажа

Очистить поверхности фланцев. Проверить плоскостность ≤0.5мм на 1м.
Установить болты с закаленными шайбами. Нанести антискрип на резьбу.
Затянуть по звёздочке. Проход 1: 50%, Проход 2: 100%. Выдержать 10 мин между проходами.
Через 48ч повторно проверить 10% болтов. Повторно затянуть болты с моментом ниже 80% требуемого.
Нанести герметик-индикатор. Сфотографировать каждый фланец для контроля качества.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Последовательная затяжка вместо схемы «звёздочка»	Неравномерное сжатие прокладки. Соседние болты теряют 20-30% преднатяга в течение 6 месяцев.	Использовать последовательность «звёздочка». Документировать порядок затяжки.
Использование ударного ключа для финальной затяжки	Рассеяние преднатяга ±40%. Перетянутые болты выходят на текучесть; недотянутые - ослабляются.	Использовать калиброванный гидравлический натяжитель (±3%). Записывать натяжение для каждого болта.
Пропуск повторной затяжки через 48ч	Болты теряют 5-15% натяжения в первые 48ч. Существенно снижается усталостный ресурс (порядковая оценка).	Запланировать повторную затяжку через 48-72ч после первоначальной.

Обслуживание

Ежегодно: проверять 100% фланцевых болтов калиброванным моментным ключом (точность ±3%). Любой болт с моментом ниже 80% от требуемого должен быть повторно затянут. Заменять болты с очагами коррозии диаметром более 5мм. Каждые 5 лет: ультразвуковая проверка 10% болтов на усталостные трещины глубиной более 0.5мм, с акцентом на подветренную сторону. Документировать все значения момента с датой и ID инспектора.

План Б · Усиленный тип для морской ветроэнергетики

C4 Морской климат, -20~60°C, ветер ≤70м/с, солевой туман

Стандарт: IEC 61400-3, ISO 898-1, NORSOK M-001

	Болт с увеличенным шестигранником	Гайка с увеличенным шестигранником	Плоская шайба	Шайба клинового запирания	Антиотворачивающая сборка
Спецификация	M36×260 ~ M48×360	M36 ~ M48	M36 ~ M48	NL36 ~ NL48	Согласованная
Материал	42CrMoA + Dacromet	35CrMoA + Dacromet	Сталь 45# + Dacromet	Закаленная углеродистая сталь + Dacromet	Шайба клинового запирания + Дисковая пружина
Класс	Класс прочности 10.9	Класс прочности 10	—	—	—
Покрытие	Цинк-никель+PTFE, ≥12μm, солевой туман ≥2000ч	Цинк-никель+PTFE, ≥12μm	Цинк-никель+PTFE, ≥12μm	Цинк-никель+PTFE+верхнее покрытие	Цинк-никель + верхнее покрытие PTFE, ≥12μm
Коррозия	C4 (ISO 12944-2)	C4 (ISO 12944-2)	C4 (ISO 12944-2)	C4 (ISO 12944-2)	C4 (ISO 12944-2)
Темп.	-20°C до +85°C	-20°C до +85°C	-20°C до +85°C	-20°C до +85°C	-20°C до +85°C
Вес	~2.5кг (M36×260)	~0.8кг (M36)	~0.15кг (M36)	~0.08кг (NL36)	~0.5 кг/комплект
MOQ	50 шт	50 шт	100 шт	100 шт	50 комплектов
Упаковка	VCI + деревянный ящик	Полиэтиленовый пакет,50/пакет	Пластиковый пакет,100/bag	Пластиковый пакет,100/bag	VCI-пакет + картон, 10 комплектов/коробка
Стандарт	ISO 898-1 10.9, EN 14399-4	ISO 898-2 Cl.10, EN 14399-4	ISO 7089, EN 14399-6	EN 14399-6	EN 14399-6, DIN 25201-4
Применение	Основное соединение фланцев башни	Используется с болтами	Распределение давления на фланец	Антиотворачивание	Антиотворачивание для ответственных соединений

Монтаж и обслуживание

Порядок монтажа

Очистить поверхности фланцев. Удалить все солевые отложения пресной водой перед сборкой.
Установить болты из нержавеющей стали 316L с морским антиотворачиванием (никелевой основы).
Затянуть по звёздочке гидравлическим натяжителем. Проход 1: 50%, Проход 2: 100%.
Через 24ч повторно проверить все болты. Морской выход дорог — сделайте всё правильно с первого раза.
Нанести Tef-Gel на открытую резьбу после финального натяжения. Сфотографировать и занести все значения в журнал.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование углеродистых болтов на море	Болты корродируют в течение 6 месяцев. Фланцевое соединение выходит из строя при тайфунном ветре.	Все болты должны быть из нержавеющей стали 316L или дуплекс. Проверять сертификат материала (MTR) для каждой партии.
Пропуск нанесения антиотворачивания на резьбу на море	Резьба задирается и заклинивает при монтаже. Болт ломается до достижения целевого преднатяга.	Наносить никелевое антиотворачивание на всю резьбу. Никогда не собирать 316L без смазки.

Обслуживание

Морской климат: каждые 6 месяцев визуальный осмотр всех болтов. Ежегодная проверка момента затяжки на 20% случайной выборки. Заменять болты с ямочной коррозией глубиной >0.5мм. Каждые 3 года: 100% проверка УЗК. Все значения фиксируются для проверки классификационным обществом. Макс. число персонала: 2 на фланец для морской безопасности.

План В · Флагманский тип для морской ветроэнергетики

C5-M Морской арктический климат, -40~60°C, ветер ≤80м/с, ледовая нагрузка

Стандарт: IEC 61400-3, DNV-ST-0126, ISO 898-1

Болт с увеличенным шестигранником — 42CrMoA + Горячее цинкование + Dacromet + слой герметика Класс прочности 10.9 — Болт с увеличенным шестигранником
42CrMoA + Горячее цинкование + Dacromet + слой герметика · Класс прочности 10.9

Гайка с увеличенным шестигранником — 35CrMoA + Горячее цинкование + Dacromet + слой герметика Класс прочности 10 — Гайка с увеличенным шестигранником
35CrMoA + Горячее цинкование + Dacromet + слой герметика · Класс прочности 10

Плоская шайба — Сталь 45# + Горячее цинкование + Dacromet — — Плоская шайба
Сталь 45# + Горячее цинкование + Dacromet · —

	Болт с увеличенным шестигранником	Гайка с увеличенным шестигранником	Плоская шайба	Шайба клинового запирания	Комплект инструментов для контроля и обслуживания
Спецификация	M36×260 ~ M48×360	M36 ~ M48	M36 ~ M48	NL36 ~ NL48	Согласованный
Материал	42CrMoA + Горячее цинкование + Dacromet + слой герметика	35CrMoA + Горячее цинкование + Dacromet + слой герметика	Сталь 45# + Горячее цинкование + Dacromet	Закаленная углеродистая сталь + Dacromet	—
Класс	Класс прочности 10.9	Класс прочности 10	—	—	—
Покрытие	Цинк-никель+PTFE,-50°C,≥15μm	Цинк-никель+PTFE, номинальная температура -50°C	Цинк-никель+PTFE, рассчитан на -50°C	Цинк-никель+PTFE+верхнее покрытие	VCI-упаковка, калибровка по ISO 6789
Коррозия	C5-M (ISO 12944-2)	C5-M (ISO 12944-2)	C5-M (ISO 12944-2)	C5-M (ISO 12944-2)	Не применимо (инструмент)
Темп.	-50°C до +60°C	-50°C до +60°C	-50°C до +60°C	-50°C до +60°C	Хранение от -50°C до +60°C
Вес	~2.5кг (M36×260)	~0.8кг (M36)	~0.15кг (M36)	~0.08кг (NL36)	~15 кг/комплект
MOQ	50 шт	50 шт	100 шт	100 шт	1 комплект
Упаковка	VCI + утеплённый складской ящик	Пластиковый пакет,50 шт. в пакете	Пластиковый пакет,100 шт./пакет	Полиэтиленовый пакет,100 шт./пакет	Ящик Pelican, с поролоновой вставкой, вакуумная упаковка
Стандарт	ISO 898-1 10.9, DNV-ST-0126	ISO 898-2 Cl.10	ISO 7089	EN 14399-6	ISO 6789, DNV-ST-0126
Применение	Основное соединение фланцев башни	Используется с болтами	Распределение давления на фланец	Антиотворачивание	Периодическая верификация момента затяжки

Монтаж и обслуживание

Порядок монтажа

Предварительно нагреть зону фланца минимум до +5°C перед сборкой в арктических условиях.
Установить болты из дуплексной нержавеющей стали с низкотемпературным антиотворачиванием (для -50°C).
Затянуть по звёздочке. Увеличенное время выдержки: 30 мин между проходами при отрицательных температурах.
Через 24ч: повторно затянуть все болты. После первой зимней бури: повторно проверить 100%.
Установить шайбы-индикаторы натяжения (DTI) на 25% болтов для дистанционного мониторинга.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Установка болтов при температуре ниже -10°C без предварительного нагрева	Термическая усадка вызывает потерю 15-20% натяжения при падении температуры до -40°C. Болты ослабляются под вибрацией, вызванной льдом.	Предварительно нагреть фланец минимум до +5°C. Использовать низкотемпературное антиотворачивание. Выдерживать 30 мин между проходами.
Использование стандартного покрытия Dacromet в арктических условиях C5-M	Покрытие растрескивается от циклических перепадов температуры. Морская вода проникает, вызывая щелевую коррозию под головкой болта.	Использовать дуплексную нержавеющую сталь (UNS S32205) или 316L с верхним покрытием из цинк-никеля + PTFE. Никакого Dacromet на море.

Обслуживание

Морской арктический климат: ежеквартальный удалённый мониторинг DTI. Ежегодный визуальный осмотр в 8-недельное летнее окно обслуживания. Заменять болты с потерей натяжения >10%. Каждые 2 года: полная УЗК-проверка при минимальной температуре окружающей среды -20°C. Документировать по DNV-ST-0126. Аварийный запас: 10% от общего числа болтов хранится на платформе.

Матрица спецификаций

Спецификации продукции для данного сценария

Спецификации из каталога продукции Yaxiio. Масса указана теоретическая (расчётная).

Structural Heavy Hex Bolts GB/T 1228HB-GB-T-1228 · 53 SKU

Диаметр	Длина	Материал	Класс	Покрытие	SKU	Масса ед.
M12	30, 35, 40, 45, 50, 60, 70, 80	Alloy Steel	10.9S	Black Oxide	8	42–86 g
M16	40–120 (10 размеров)	Alloy Steel	10.9S	Black Oxide	10	98–220 g
M20	45–160 (11 размеров)	Alloy Steel	10.9S	Black Oxide	11	180–460 g
M24	50–200 (12 размеров)	Alloy Steel	10.9S	Black Oxide	12	300–830 g
M30	60–240 (12 размеров)	Alloy Steel	10.9S	Black Oxide	12	570–1500 g

Руководство по выбору

Не уверены, какой план выбрать?

Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Наземная ветроэлектростанция, среда C3 (высота башни ≤120m)	План A · Стандарт для суши — высокопрочный шестигранный болт M36×260~M48×360, класс прочности 10.9, покрытие Dacromet, двойные гайки	C3 континентальная зона (−30~50°C, ≤50m/s); EN 14399-3, IEC 61400-1
Морской ветропарк, в пределах 10km от береговой линии, среда C5	План B · Усиленный для моря — класс прочности 10.9 + Dacromet с герметиком, клиновые стопорные шайбы, гидравлический натяжитель (точность ±3%)	C4 морская зона (−20~60°C, ≤70m/s); EN 14399-6
Глубокое море / экстремальная среда C5-M, необслуживаемый срок 25 лет	План C · Флагманский для моря — тройное покрытие горячее цинкование + Dacromet + герметик, гидравлический натяжитель + ультразвуковая проверка преднатяга	C5-M Арктика (−40~60°C, ≤80m/s, ледовая нагрузка)
Подтвердите метод предварительного натяжения	Наземный динамометрический ключ (точность ±25%) против морского гидравлического натяжителя (точность ±3%) для контроля разброса преднатяга	EN 14399-3; целевое усилие преднатяга прим. 350kN для M36
Подтвердите требования к защите от самоотвинчивания	Двойные гайки для стандартных проектов; добавить клиновые стопорные шайбы для ответственных фланцев	EN 14399-6

Получить рекомендацию по выбору

Ссылочные стандарты

Техническая база и ссылочные стандарты

Требования к проектированию систем ветряных турбин-генераторов Требования к проектированию ветряных электростанций ветряных турбин-генераторов Технические требования к возведению стальных конструкций Расчёт соединений высокопрочных болтовых систем

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

✓Сертификаты материалов MTC с каждой партией
✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

✓Стандартные изделия под заказ: 7-15 дней
✓Нестандартные изделия: 25-45 дней
✓Поддержка FOB/CIF/DDP

Индивидуальное производство

✓Анализ чертежей и подбор материала
✓Нестандартные размеры, головки и резьба
✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

✓Сертификаты материалов (MTC)
✓Отчёты спектрального анализа
✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Далее: выбор и запрос цены

Хомуты для фиксации кабелей башни

Следуйте по пути выбора на этой странице к странице запроса цены для того же сценария.

Похожая тема

Пружинная шайба цела, но почему её нельзя применять в морской ветроэнергетике

Похожая тема

Белая книга о различиях стандартов при закупке энергетического оборудования за рубежом: GB vs ASTM vs EN

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
