Руководство по подбору крепежа для башни и основания ветрогенератора
Справочные материалы по подбору болтов фланцевых соединений, анкерных кассет и крепежа против откручивания гондолы для наземных и морских ветрогенераторов. Составлено на основе стандартов EN 14399, IEC 61400-6, IEC 61400-1 и других.
Сравнение решений
Сравнение подбора крепежа для наземных и морских ветрогенераторов
Наземные и морские ветрогенераторы значительно различаются по уровню коррозии, требованиям к антикоррозионной защите и сложности обслуживания. Представленное сравнение поможет вам быстро определить ваши потребности.
| Решение | Сценарий применения | Решение по антикоррозионной защите | Стоимость | Основные продукты | Рекомендация |
|---|---|---|---|---|---|
| Наземная ветроэнергетика (C3-C4) | Внутренние равнины, холмы, прибрежные районы на низкой высоте | Горячее цинкование ≥85μm или покрытие Дакромет | Средняя Наземные ветрогенераторы имеют невысокие требования к антикоррозионной защите; покрытие Дакромет обеспечивает хорошую стоимость при высоком качестве | Болты фланцевые 42CrMoA 10.9S + шайбы Nordlock | Ветрогенераторы наземного типа, хорошая доступность обслуживания |
| Морская ветроэнергетика (C5M-CX) Рекомендуем | Прибрежные воды, глубоководные районы, приливные зоны | Термическое напыление алюминия ≥150μm + многослойное эпоксидное покрытие, общая толщина ≥320μm | Высокая Антикоррозионная защита морских C5-M требует двухслойной нержавеющей стали + фторуглеродного покрытия, что удваивает стоимость материалов | 42CrMoA/34CrNiMo6 10.9S + шайбы из нержавеющей стали 254SMO | Ветрогенераторы большой мощности, длительные интервалы обслуживания |
| Высокогорные/северные ветрогенераторы | Северо-Западные нагорья, северо-восточные холодные регионы | Требования к ударной вязкости при низких температурах, -40℃ ударная вязкость по Шарпи V-образный надрез ≥34J | Средняя Требования к ударной вязкости при низких температурах увеличивают стоимость материалов и термической обработки | 34CrNiMo6 10.9S + низкотемпературная смазка | Условия экстремальных температур, приоритет вязкости материала |
Вышеприведённая информация составлена со ссылкой на стандарты IEC 61400-6, IEC 61400-1 и ISO 12944 по антикоррозионной защите. Рекомендуется использовать гидравлические натяжители для контроля преднатяга; метод момента затяжки может иметь погрешность до ±25%.
Выбор решения
Детальный подбор крепежа для ветроэнергетики
Следующие три модуля охватывают основные категории крепежа для ветрогенераторов. Нажмите для просмотра конкретных спецификаций и параметров.
01

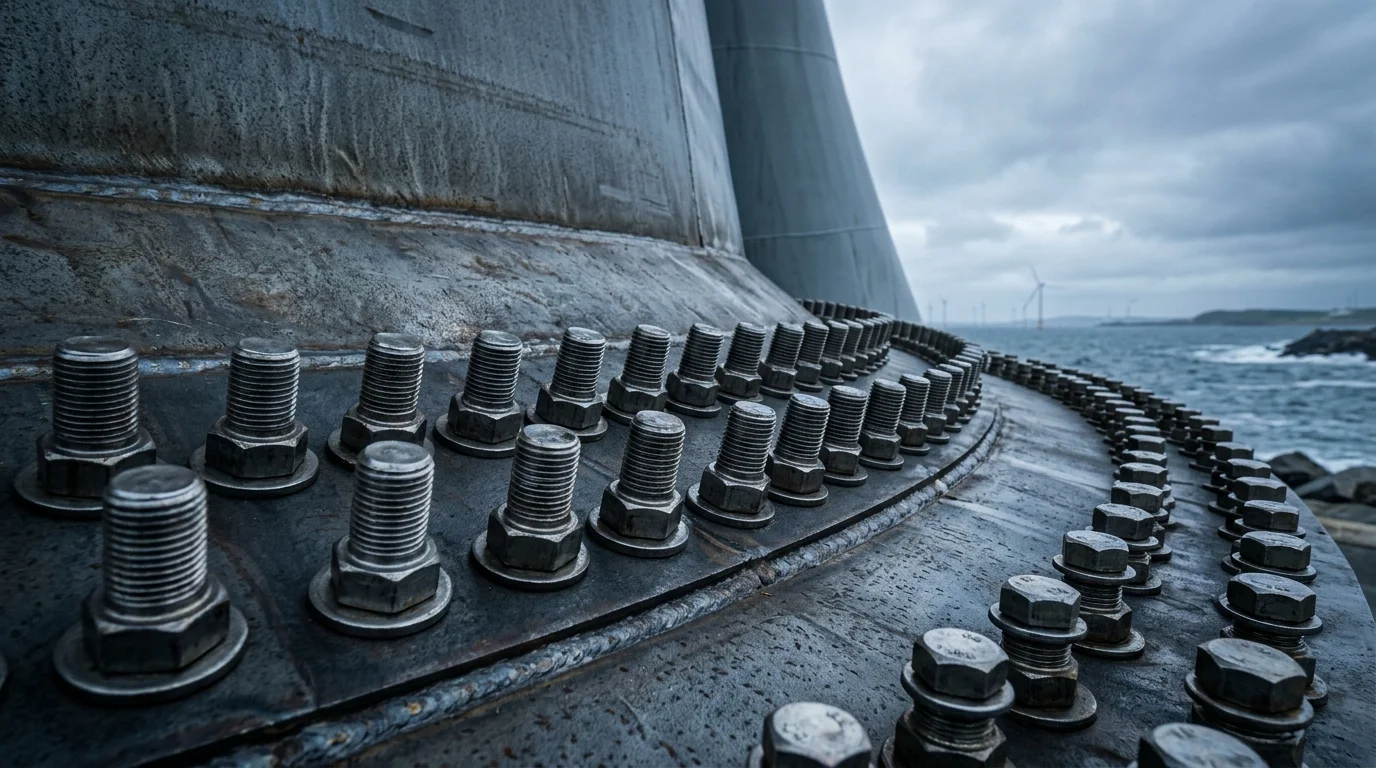

Болты фланцевые башни
Высокопрочные болты с увеличенным шестигранным головкой класса 10.9S, M30-M64
- 42CrMoA/34CrNiMo6 + комплектные гайки 10H + закалённые шайбы
- Точный контроль преднатяга, ресурс усталости ≥12 млн циклов
Болты фланцевые башни — решение →
02
Анкерные кассеты и фундаментные болты
Крепление башни к бетонному основанию, восприятие опрокидывающих моментов
- 42CrMoA M48-M64 + верхние/нижние анкерные пластины Q345B + регулирующие опоры
- Ресурс усталости ≥12 млн циклов, антикоррозионная защита по ISO 12944
Анкерные кассеты и фундаментные болты — решение →
03
Крепеж гондолы и решения против откручивания
Надёжное предотвращение откручивания в условиях сильной вибрации
- Клиновые шайбы Nordlock + дисконные пружины + самоконтрящиеся гайки
- Удержание момента затяжки ≥85%, многократное использование
Крепеж гондолы и решения против откручивания — решение →
📌 Высокопрочные болты по EN 14399-3. Антикоррозионное проектирование по ISO 12944. Морские ветрогенераторы по DNV-ST-0126.
Электрические соединители
Полный спектр инженерного крепежа для ветроэнергетики
Инженерный крепёж для ветроэнергетики охватывает все сценарии, включая фланцы башен, анкерные основания, крепление гондолы, лестницы, фиксацию кабелей, заземление и вентиляцию. Ниже представлены три ключевые категории для быстрого подбора:
Крепеж для аксессуаров башни
- Основные параметры：Болты крепления лестниц, зажимы для кабельных лотков, нержавеющие кабельные стяжки
- Рекомендация по подбору：Для внутренних компонентов башни рекомендуется нержавеющая сталь 304 (A2-70); обратите внимание на конструкцию против откручивания.
Комплектующие заземления и молниезащиты
- Основные параметры：Медные оплетённые заземляющие шины, лужёные медные оплетённые шины, зажимные клеммы заземления, хомуты заземления
- Рекомендация по подбору：Для каждого секции фланца башни требуется перемыкающая заземляющая шина; общее сопротивление заземления башни должно быть ≤ 4 Ом.
Стопорные шайбы
- Основные параметры：Клиновые стопорные шайбы, шайбы с коническими пружинами, конусные пружинные шайбы, зубчатые стопорные шайбы
- Рекомендация по подбору：Для ответственных болтов ветрогенераторов необходимо использовать клиновые стопорные шайбы или аналогичные стопорные шайбы; пружинные шайбы категорически запрещены в качестве замены.
Процесс принятия решения
Процедура быстрого подбора крепежа для ветрогенераторов
STEP 01
① Подтверждение параметров турбины и условий эксплуатации
Мощность, высота башни, наземные/морские, уровень коррозии
STEP 02
② Определение спецификации и класса болтов
Выбор M30-M64 на основе расчёта нагрузок, в основном класс 10.9S
STEP 03
③ Подбор антикоррозионных и антиоткручивающих решений
Горячее цинкование для наземных / термическое напыление алюминия для морских, клиновое запирание против откручивания
Инженерные кейсы
Справочная типичная конфигурация
Следующие конфигурации составлены на основе IEC 61400-1, EN 14399 и технических характеристик ведущих производителей ветрогенераторов, только для справки.
| Элемент конфигурации | Типичная спецификация / требование | Основание проектирования / Источник |
|---|---|---|
| Болты фланцевые | M42×210mm, класс 10.9, 42CrMoA | EN 14399-3, IEC 61400-1 |
| Комплектные гайки | M42, класс 10H, 42CrMoA | EN 14399-4 |
| Высокопрочные шайбы | M42, HRC35-45, сталь 45# | EN 14399-5 |
| Болты анкерных кассет | M56×2500mm, класс 10.9, 42CrMoA | IEC 61400-6 |
| Шайбы против откручивания | Nordlock M42, углеродистая сталь с цинковым покрытием | Технические характеристики производителя |
| Антикоррозионная обработка | Наземные: горячее цинкование ≥85μm; Морские: термическое напыление алюминия ≥150μm + эпоксидное покрытие ≥320μm | ISO 12944-5/9 |
📌 Выше представлены типичные конфигурации для башен 100м/ветрогенераторов мощностью 4-6МВт. Окончательный подбор должен определяться на основе расчёта нагрузок.
⚠️ Вышеуказанные конфигурации являются типичными справочными решениями. Окончательный подбор должен быть подтверждён сертифицированным инженером-конструктором на основании отчёта о нагрузках на ветрогенератор.
Пример типичного ведомости материалов (BOM)
Предоставьте модель турбины и высоту башни, чтобы получить бесплатную ведомость болтов для фланцевых соединений, анкерных кассет и крепежа гондолы.
Получить бесплатную ведомость →Сопутствующие вспомогательные продукты
Для проектов ветроэнергетики также может потребоваться следующий крепёж:
Техническое обоснование
Техническая основа и справочные стандарты (нажмите для раскрытия)
Технические параметры на этой странице составлены на основе следующих общедоступных стандартов.
Стандарты на крепёж и антикоррозионную защиту
- ISO 898-1:2013 — Механические свойства крепёжных изделий
Область применения:Выбор класса прочности - ISO 3506-1:2020 — Крепёжные изделия из нержавеющей стали
Область применения:Выбор 304/316L - ISO 1461:2022 — Покрытия горячего цинкования
Область применения:Градация толщины ≥65/85μm
Стандарты ветроэнергетики
- EN 14399 — Высокопрочные болты для стальных конструкций
Область применения:Болты фланцевые 10.9S - IEC 61400-6:2020 — Основания башен ветрогенераторов
Область применения:Проектирование фланцев и анкеров - VDI 2230-1:2015 — Расчёт болтовых соединений
Область применения:Расчёт предварительного натяга
Отказ от ответственности: Технические параметры составлены из общедоступных стандартов; пожалуйста, проконсультируйтесь с квалифицированным инженером-конструктором для конкретного проектирования.
