Как выбрать между нейлоновыми и нержавеющими стальными стяжками?

Используйте нержавеющие стальные стяжки для высокотемпературных зон у верха башни (стойкость к температуре >100°C); нейлоновые стяжки можно использовать для средних и нижних секций башни (более низкая стоимость + не проводят ток). Нержавеющие стальные стяжки требуют специального натяжного инструмента для установки, занимая в два раза больше времени, чем нейлоновые. Стоимость использования нержавеющих стальных стяжек для всей башни в 3–5 раз выше, чем нейлоновых, но срок службы в 2–3 раза больше — полностью из нержавеющей стали рекомендуется для морских и прибрежных районов.

Какое расстояние между точками фиксации кабелей является оптимальным?

Каждые 2–3 м для вертикальных секций, каждые ≤1 м для секций на изгибах, каждые 1.5–2 м для горизонтальных секций. Силовые кабели (внешний диаметр >20 мм) требуют более плотной фиксации, чем кабели управления (внешний диаметр <10 мм) — силовые кабели имеют больший собственный вес и более высокую инерцию при боковом раскачивании. При связывании пучков кабелей убедитесь, что кабели плюс/минус и трехфазные кабели сгруппированы и закреплены отдельно (не связывайте все вместе).

Влияет ли фиксация кабелей на отвод тепла?

Да. Когда кабели работают с полной нагрузкой, происходит повышение температуры (рабочая температура проводника ≤90°C). Отвод тепла нарушается в точках фиксации, локальная температура на 5–10°C выше, чем на свободных участках. Повышение температуры более значительно, когда несколько кабелей связаны вместе (взаимный нагрев). Рекомендация: связывайте не более 3 силовых кабелей в группу и не более 6 кабелей управления в группу. Силовые кабели с током >100 А следует фиксировать по одному без связывания.

Почему нельзя использовать обычные пластиковые стяжки для хомутов внутри башни?

Высота башни 80–120 м, внутренняя температура окружающей среды может достигать 50°C. Обычные нейлоновые стяжки при этой температуре ползут и ослабевают, что приводит к провисанию кабелей под собственным весом и натяжению на клеммы соединений. Необходимо использовать хомуты из нержавеющей стали 304 с EPDM-подкладкой — нержавеющая сталь устойчива к ползучести, EPDM-подкладка предотвращает истирание оболочки кабеля. Плотность крепления: один хомут каждые 1.5 м для вертикальных секций, один каждые 1 м для горизонтальных секций. Радиус изгиба кабеля у основания башни должен быть ≥12 внешних диаметров кабеля (IEC 60364-5-52) с увеличением плотности хомутов на изгибах.

Энергетика/Башня и основание ветрогенератора/Хомуты для фиксации кабелей башни

Фиксация кабелей ветряной башни: риски отказов и выбор материалов

Q: Влияет ли фиксация кабелей на отвод тепла?

Да. Когда кабели работают с полной нагрузкой, происходит повышение температуры (рабочая температура проводника ≤90°C). Отвод тепла нарушается в точках фиксации, локальная температура на 5–10°C выше, чем на свободных участках. Повышение температуры более значительно, когда несколько кабелей связаны вместе (взаимный нагрев). Рекомендация: связывайте не более 3 силовых кабелей в группу и не более 6 кабелей управления в группу. Силовые кабели с током >100 А следует фиксировать по одному без связывания.

В башне мощностью 3 МВт прокладаны сотни метров вертикальных кабелей. Незакрепленные кабели бьются о стены башни при раскачивании, вызывая повреждение изоляции и короткие замыкания. Нейлоновые стяжки становятся хрупкими при температурах выше 60°C вблизи гондолы. Износ кабелей на изгибах и напряжение на выводах от собственного веса — распространенные цепочки отказов. Точка крепления каждые 2–3 м — это самый экономичный способ предотвращения.

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по подводным камням закупок

"Такое происходит каждый день на производственной линии."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

Риск-01

Чрезмерное напряжение на выводах от собственного веса кабелей

Собственный вес вертикальных кабелей от основания до верха башни может достигать 200–500 кг (силовые кабели ок. 3–6 кг/м, кабели управления ок. 0.5–1 кг/м). Если кабели закреплены только на верхних и нижних концах, вес свободного участка длиной 80 м целиком действует на верхние клеммы соединения — клеммы испытывают постоянное растягивающее напряжение, деформируются, увеличивается контактное сопротивление и нагрев→старение изоляции→замыкание на землю.

Корректирующие меры

Кабели башни необходимо фиксировать хомутами каждые 2–3 м по вертикали, чтобы сегментарно передавать собственный вес кабеля на конструкцию башни. Самый нижний фиксирующий хомут несет максимальное натяжение (общий вес всех кабелей ниже). Рекомендуются защелкивающиеся хомуты для кабельных лотков из нержавеющей стали 304 (грузоподъемность ≥500 Н). Плотность крепления следует увеличивать на изгибах кабелей (шаг ≤1 м).

Риск-02

Нейлоновые стяжки становятся хрупкими и ломаются в высокотемпературных зонах башни

Температура внутри башни неоднородна: у гондолы наверху (отвод тепла от редуктора и генератора) локальная температура может достигать 60–70°C; у шкафа управления у основания хорошая вентиляция, температура ниже. Обычные нейлоновые стяжки в среде выше 60°C за 2 года становятся хрупкими — при осмотре на площадках часто находят осколки сломанных стяжек. Более опасно то, что вы не видите — освободившиеся после разрыва стяжки кабели при раскачивании бьются о стену башни.

Корректирующие меры

Для высокотемпературных участков на вершине башни (верхняя 1/3 башни) используйте кабельные стяжки из нержавеющей стали 304 или кабельные хомуты из нержавеющей стали, диапазон температур -60°C~150°C. Для средних и нижних участков башни можно использовать нейлоновые кабельные стяжки, но они должны быть из термостойкого нейлона (PA66+термостабилизатор, UL 94 V-2 огнестойкий, долгосрочная рабочая температура ≤85°C).

Риск-03

Сильный износ кабелей на изгибах кабельных лотков

При переходе кабелей башни на уровни площадок в следующую секцию недостаточный радиус изгиба приводит к чрезмерному изгибающему напряжению на изоляции кабеля — при длительной эксплуатации изоляция начинает трескаться с внутренней стороны изгиба. Кроме того, если кромки кабельного лотка на изгибах не скруглены, оболочка кабеля может быть порезана острыми краями при раскачивании башни.

Корректирующие меры

Радиус изгиба кабеля должен быть ≥10 внешних диаметров кабеля (для силовых) или 6 (для кабелей управления). На изгибах кабельных лотков установите изогнутые направляющие пластины (R≥100 мм). Все металлические кромки должны быть скруглены (R≥2 мм). Плотность фиксирующих точек в зонах изгиба следует увеличить со стандартных 2–3 м до ≤1 м, чтобы ограничить амплитуду раскачивания кабелей управления на изгибах.

Особенности условий эксплуатации

Критические контрольные точки фиксации кабелей башни

Наиболее игнорируемое инженерное отличие при фиксации кабелей ветряной башни — температурный градиент: верхние секции башни у гондолы могут достигать высоких температур, тогда как основание холоднее. Использование стандартных нейлоновых стяжек в горячих зонах приводит к их хрупкости в течение 2 лет. Кроме того, кромки кабельных лотков на изгибах должны быть скруглены, чтобы предотвратить порез оболочки.

Что проверить

1Нейлоновые стяжки (PA66+термостабилизатор) подходят для секций башни с умеренными температурами; при более высоких используйте хомуты из нержавеющей стали (304 или 316), чтобы избежать хрупкости и разрушения.
2Радиус изгиба кабеля на переходах площадок должен соответствовать минимумам производителя; используйте изогнутые направляющие пластины для предотвращения растрескивания изоляции.
3Напряжение на выводах от собственного веса кабеля требует промежуточной фиксации каждые 2–3 м для снижения натяжения на верхних клеммах.
4В прибрежных/морских условиях переходите на нержавеющую сталь 316/316L, чтобы избежать коррозии, ослабляющей хомуты при длительном сроке службы.

Пункт проверки	Почему это важно	Что указать в запросе/чертеже
Температура в точке крепления	Нейлоновые стяжки при высоких температурах становятся хрупкими, что приводит к их разрушению и освобождению кабелей	Использовать хомуты из нержавеющей стали (304 или 316) в верхних секциях башни
Обработка кромок кабельного лотка на изгибах	Острые кромки режут оболочку кабеля при раскачивании башни, вызывая повреждение изоляции	Требовать скругленные кромки или установку изогнутых направляющих пластин
Шаг фиксации	Большой шаг увеличивает напряжение на выводах и повреждения от ударов кабеля	Фиксировать каждые 2–3 м; проверять расчетом натяжения кабеля
Категория защиты от коррозии	Недостаточная защита от коррозии приводит к выходу из строя хомутов в прибрежных/морских условиях	Соответствовать коррозионной категории ISO 12944-2; использовать 316L для морских условий

Все классы материалов и коррозионные категории должны проверяться в соответствии с конкретными условиями окружающей среды проекта и спецификациями производителя турбин.

Уровень доказательности: подтверждено стандартами

Технический справочник отрасли

Перечень эксплуатационных нагрузок для креплений кабелей башни

Крепления кабелей находятся внутри башни — определите нагрузки перед выбором материала и ресурса.

Башня состоит из 4–6 секций, кабели прокладываются посекционно; крепления распределены по каждой секции — отказ одного крепления означает высотные ремонтные работыВнутри башни штатная нагрузка — влажность плюс вибрация: болты кабельных лотков башни типоразмера M6–M12 из стали 304/316L рассчитаны именно на эти условияВерхняя секция у гондолы заметно горячее средней и нижней частей башни — нейлон там стареет в первую очередь, поэтому подбирайте материал по температурным зонамГрадация расчетного ресурса по площадке: 20–25 лет на суше, 25–30 лет на шельфе — выбирайте материал на полный срок службы, а не по цене первичной комплектацииТехобслуживание — это ведомость расходников на 20 лет: стопорные шайбы расходуются при каждой перетяжке — держите запас по плану перетяжек

Расчетный срок службы 20–25/25–30 лет — отраслевая оценка порядка величины; температурный градиент верхней секции носит качественный характер, без указания численных значений температуры.

Технический справочник отрасли

Справочник мелких деталей для крепления кабелей башни

Крепления кабелей — это мелкие детали кабельных лотков/настилов башни — сверяйте размер, материал и статус расходника по этой таблице.

Компонент	Рекомендуемый размер	Материал	Назначение / примечания
Болты кабельных лотков башни	M6–M12	304/316L	Влажность плюс вибрация — расчетная нагрузка; обслуживаются в течение всего срока службы лотка
Корпус зажима крепления кабеля	По сечению кабеля	304/hot-dip zinc внутри материка; 316L/2205 на шельфе	Подбирайте по классу коррозионной активности: C3–C4 внутри материка, C5-M/CX на шельфе
Клиновая стопорная шайба	По размеру болта	Легированная сталь	Один комплект расходуется при каждой перетяжке; пополняйте запас по плану перетяжек

Классы C3–C4/C5-M/CX и правило по мелким деталям 304/горячий цинк против 316L/2205 взяты из базы знаний.

Технический справочник отрасли

Первые 100 часов: перетяжка и стопорение креплений кабелей

Зажимы и клипсы кабелей кажутся незначительными, но после потери преднатяга кабели начинают перетираться и хлестать. Соблюдайте регламент по следующим пунктам.

Новые болты крепления теряют 10–15% преднатяга из-за смятия в первые 100 часов (оценка порядка величины) — не ждите первого ежегодного осмотра
Выполните одну перетяжку через 72–100 часов после монтажа (рекомендовано); далее — ежегодный цикл осмотра и перетяжки согласно руководству OEM
Поперечная вибрация башни сама отвинчивает гайки (механизм Яункера) — пружинные шайбы это не остановят; устанавливайте на крепления клиновые стопорные шайбы
Не допускайте работу оцинкованных деталей на шельфе: горячий цинк ≥85 μm служит на шельфе всего 5–8 лет (оценка порядка величины); сразу переходите на 316L/2205

Посадка с потерей преднатяга 10–15% и срок службы цинка на шельфе 5–8 лет — оценки порядка величины; перетяжка через 72–100 ч рекомендована, ежегодный осмотр — отраслевая практика.

Технический справочник отрасли

Микронное проскальзывание: как фреттинг выращивает трещины

Каждый цикл ветровой нагрузки взаимно смещает контактные поверхности крепления. Со временем из питтингов вырастают трещины.

1Башня качается под ветровой нагрузкой, а лотки, зажимы и кабели совместно испытывают знакопеременные нагрузки
2Каждый цикл взаимно смещает контактные поверхности на микроны (фреттинг-износ)
3Скольжение вырабатывает питтинги на контактных поверхностях, а дно питтингов концентрирует напряжения
4В концентраторах напряжений зарождаются трещины — невидимые при обычном визуальном осмотре, поэтому требуется плановый контроль
5Два направления защиты: состояние контактных поверхностей плюс подбор стопорных шайб; затем плановый выборочный контроль UT/MT в эксплуатации

Механизм фреттинга и контроль UT/MT взяты из базы знаний; цепочка не содержит конкретных численных значений.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A

Наземные ВЭС, температура в башне <50°C

12–15 лет

Эконом

Решение B

Прибрежные ВЭС / турбины 5+ МВт / высота башни >120 м

20–25 лет

Стандарт

Решение C

Морские ВЭС, категория C5-M

25+ лет

Премиум

	A · План A · Стандартная фиксация кабелей для наземных ветряных электростанций	B · План B · Улучшенная конфигурация для прибрежных/крупных турбин	C · План C · Наивысшая категория для морских ветряных электростанций
1. СТЯЖКА НЕЙЛОНОВАЯ (ТЕРМОСТОЙКАЯ)
Спецификация	4.8×300 мм / 7.6×500 мм	4.6×300 мм	4.6×300 мм
Материал	PA66 + термостабилизатор	Нержавеющая сталь 316	316L
Класс	UL 94 V-2, черная	A4-70	A4-80, электрополированная
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
2. ХОМУТ КАБЕЛЬНЫЙ
Спецификация	Для кабелей 10–50 мм	Для кабелей 20–80 мм	Для 30–100 мм
Материал	Нержавеющая сталь 304	Нержавеющая сталь 316	Нержавеющая сталь 316L
Класс	A2-70	A4-70	A4-80
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
3. ЗАЩЕЛКА ДЛЯ КАБЕЛЬНОГО ЛОТКА
Спецификация	Для кабельных лотков	R≥100 мм	По индивидуальному заказу
Материал	Нержавеющая сталь 304	Нержавеющая сталь 316	EPDM-резина
Класс	A2-70	A4-70	Огнестойкая, V0, IP68
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461

1СТЯЖКА НЕЙЛОНОВАЯ (ТЕРМОСТОЙКАЯ)

Спецификация

4.8×300 мм / 7.6×500 мм

4.6×300 мм

Материал

PA66 + термостабилизатор

Нержавеющая сталь 316

316L

Класс

UL 94 V-2, черная

A4-70

A4-80, электрополированная

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

2ХОМУТ КАБЕЛЬНЫЙ

Спецификация

Для кабелей 10–50 мм

Для кабелей 20–80 мм

Для 30–100 мм

Материал

Нержавеющая сталь 304

Нержавеющая сталь 316

Нержавеющая сталь 316L

Класс

A2-70

A4-70

A4-80

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

3ЗАЩЕЛКА ДЛЯ КАБЕЛЬНОГО ЛОТКА

Спецификация

Для кабельных лотков

R≥100 мм

По индивидуальному заказу

Материал

Нержавеющая сталь 304

Нержавеющая сталь 316

EPDM-резина

Класс

A2-70

A4-70

Огнестойкая, V0, IP68

Покрытие

Горячее цинкование ≥55 мкм по ISO 1461

Руководство по выбору

Не уверены?

Условие эксплуатации	Рекомендуемый вариант	Ключевое обоснование
Стандартная наземная ветроэлектростанция (температура башни <50°C)	План A · Гибрид нейлон + нержавеющая сталь 304 — стяжки PA66+термостабилизатор (UL 94 V-2) для средней/нижней секций + кабельный зажим 304 (A2-70) для верхней части башни	C3 по ISO 12944-2; термостойкий нейлон (UL 94 V-2) для низкотемпературных секций
Прибрежная / крупная турбина (5MW+, высота башни >120m)	План B · Полностью нержавеющая сталь 316 — стяжки 316 и усиленный зажим (A4-70), изогнутая направляющая пластина R≥100mm	C4 суровые условия по ISO 12944-2
Морская платформа (C5-M)	План C · 316L + огнестойкое уплотнение — стяжки 316L (A4-80 электрополированные), огнестойкое проходное уплотнение EPDM (V0, IP68)	C5-M экстремальные условия по ISO 12944-2

Получить рекомендацию по выбору

РешенияПлан A · Стандартная фиксация кабелей для наземных ветряных электростанций План B · Улучшенная конфигурация для прибрежных/крупных турбин План C · Наивысшая категория для морских ветряных электростанций

План A · Стандартная фиксация кабелей для наземных ветряных электростанций

Коррозионная категория C3 по ISO 12944-2

Стяжка нейлоновая (термостойкая) — PA66 + термостабилизатор UL 94 V-2, черная — Стяжка нейлоновая (термостойкая)
PA66 + термостабилизатор · UL 94 V-2, черная

Хомут кабельный — Нержавеющая сталь 304 A2-70 — Хомут кабельный
Нержавеющая сталь 304 · A2-70

	Стяжка нейлоновая (термостойкая)	Хомут кабельный	Защелка для кабельного лотка	Защитная гофротруба для кабелей
Спецификация	4.8×300 мм / 7.6×500 мм	Для кабелей 10–50 мм	Для кабельных лотков	Нейлоновая гофротруба φ15–30 мм
Материал	PA66 + термостабилизатор	Нержавеющая сталь 304	Нержавеющая сталь 304	ПА6, огнестойкая
Класс	UL 94 V-2, черная	A2-70	A2-70	UL 94 V-0
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20 °C до +80 °C	-20 °C до +80 °C	-20 °C до +80 °C	-20 °C до +80 °C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI-бумага + картон	VCI-бумага + картон	VCI-бумага + картон	VCI-бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Связывание и фиксация кабелей в средних и нижних секциях башни	Фиксация кабелей в высокотемпературной зоне верха башни	Группировка и фиксация кабелей внутри кабельных лотков	Дополнительная защита кабелей на изгибах

Монтаж и обслуживание

Порядок монтажа

Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1 мм на 100 мм.
Нанести состав для герметизации на контактные поверхности. Установить крепеж с шайбой Бельвиля под головкой и гайкой.
Проверить соосность в пределах 0.5 мм. Затягивать «звездой». Момент затяжки 42 Н·м ±2 Н·м динамометрическим ключом. Занести в журнал ОТК.
Проверить все крепежные элементы на правильность посадки. Измерить 5% выборки щупом.
Нанести герметик-индикатор момента затяжки. Сфотографировать готовую сборку с 3 ракурсов для документационного пакета ОТК.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование некорректного класса крепежа для эксплуатационных условий	Крепеж выходит из строя до проектной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года.	Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Занести все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 моточасов или 6 месяцев (что наступит раньше). Затянуть заново любой крепеж с моментом ниже 80% от специфицированного. Заменять крепеж, если коррозия затрагивает >5% площади поверхности или глубина язв >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменять все ответственные крепежные элементы независимо от состояния. Документировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря затяжного усилия: 15%.

План B · Улучшенная конфигурация для прибрежных/крупных турбин

Коррозионная категория C4 Агрессивная по ISO 12944-2

Стяжка кабельная — Нержавеющая сталь 316 A4-70 — Стяжка кабельная
Нержавеющая сталь 316 · A4-70

Хомут кабельный (усиленный) — Нержавеющая сталь 316 A4-70 — Хомут кабельный (усиленный)
Нержавеющая сталь 316 · A4-70

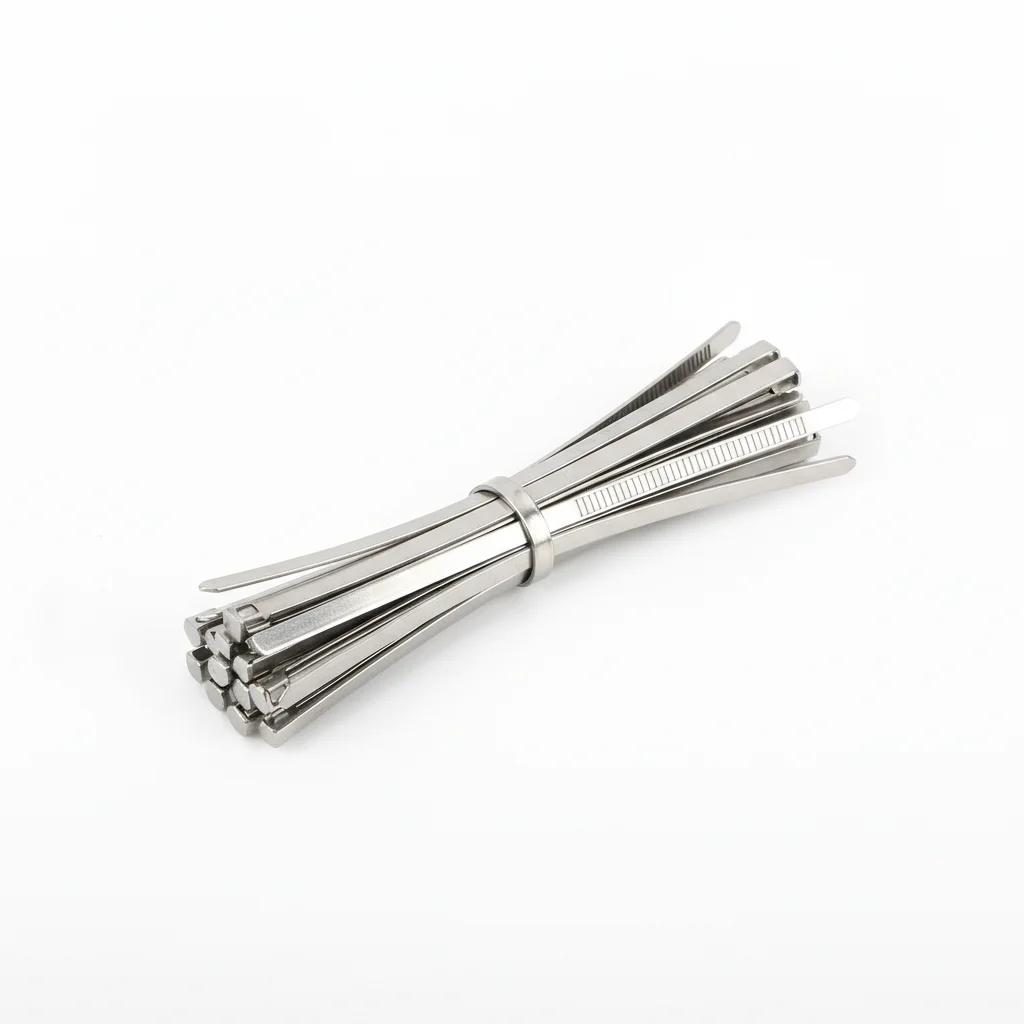

Датчик натяжения кабеля — / / — Датчик натяжения кабеля
/ · /

	Стяжка кабельная	Хомут кабельный (усиленный)	Изогнутая направляющая пластина для кабельного лотка	Датчик натяжения кабеля
Спецификация	4.6×300 мм	Для кабелей 20–80 мм	R≥100 мм	/
Материал	Нержавеющая сталь 316	Нержавеющая сталь 316	Нержавеющая сталь 316	/
Класс	A4-70	A4-70	A4-70	/
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
Темп.	-20C to +80C	-20C to +80C	-20C to +80C	-20C to +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт	100 шт
Упаковка	VCI-бумага + картон	VCI-бумага + картон	VCI-бумага + картон	VCI-бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Сквозная нержавеющая система фиксации для всей башни	Фиксация силовых кабелей для крупных турбин	Направление и защита кабелей на изгибах	Рекомендуется для крупных турбин для мониторинга натяжения кабелей

Монтаж и обслуживание

Порядок монтажа

Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2 мкм.
Нанести антикоррозионный состав для герметизации, рассчитанный на диапазон -20 до 150°C. Использовать шайбы с ПТФЭ-покрытием.
Проверить соосность по спецификации. Затягивать крестообразно. Проверить 10% проверочным инструментом. Занести в журнал с указанием условий окружающей среды.
Провести испытание на отрыв 5% случайной выборки до 80% от пробной нагрузки. Заменить любые элементы, не прошедшие порог приемки.
Нанести атмосферостойкое защитное покрытие. Установить купон контроля коррозии рядом с ответственными соединениями.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование некорректного класса крепежа для эксплуатационных условий	Крепеж выходит из строя до проектной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года.	Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Занести все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

План C · Наивысшая категория для морских ветряных электростанций

Коррозионная категория C5-M Экстремальная по ISO 12944-2

Стяжка кабельная — 316L A4-80, электрополированная — Стяжка кабельная
316L · A4-80, электрополированная

Хомут для фиксации кабелей — Нержавеющая сталь 316L A4-80 — Хомут для фиксации кабелей
Нержавеющая сталь 316L · A4-80

	Стяжка кабельная	Хомут для фиксации кабелей	Огнестойкая проходка для герметизации кабелей
Спецификация	4.6×300 мм	Для 30–100 мм	По индивидуальному заказу
Материал	316L	Нержавеющая сталь 316L	EPDM-резина
Класс	A4-80, электрополированная	A4-80	Огнестойкая, V0, IP68
Покрытие	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461	Горячее цинкование ≥55 мкм по ISO 1461
Коррозия	C3 (ISO 12944-2)	C3 (ISO 12944-2)	Не применимо (полимер)
Темп.	-20C to +80C	-20C to +80C	-20C to +80C
Вес	~0.5 кг/шт	~0.5 кг/шт	~0.5 кг/шт
MOQ	100 шт	100 шт	100 шт
Упаковка	VCI-бумага + картон	VCI-бумага + картон	VCI-бумага + картон
Стандарт	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
Применение	Фиксация кабелей во всей башне на морских платформах	Силовые кабели большого сечения для морских турбин	Огнестойкая герметизация проемов пропуска кабелей через платформу

Монтаж и обслуживание

Порядок монтажа

Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6 мкм.
Нанести морской антикоррозионный состав, рассчитанный на диапазон -50 до 200°C. Использовать шайбы с ПТФЭ-капсуляцией.
Проверить соосность в пределах 0.3 мм. Затягивать гидравлическим натяжителем. PMI-проверка 10% выборки. Документировать для аудита соответствия.
Провести НКК (неразрушающий контроль) 10% выборки проникающим составом. Заменить любые элементы с трещинами.
Нанести защитный герметик по спецификации. Установить штатную аппаратуру мониторинга состояния.

Типичные ошибки

✕ Ошибка	Последствие	✓ Верно
Использование некорректного класса крепежа для эксплуатационных условий	Крепеж выходит из строя до проектной нагрузки. Соединение разрушается в эксплуатационных условиях в течение первого года.	Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Занести все значения.
Пропуск подготовки поверхности перед установкой крепежа	Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев.	Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Ссылочные стандарты

Нормативные документы

Требования к проектированию башен ветряных турбин Системы управления кабелями Крепежные изделия из нержавеющей стали Прокладка кабелей и отвод тепла Код проектирования кабелей электрических силовых установок

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

✓Сертификаты материалов MTC с каждой партией
✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

✓Стандартные изделия под заказ: 7-15 дней
✓Нестандартные изделия: 25-45 дней
✓Поддержка FOB/CIF/DDP

Индивидуальное производство

✓Анализ чертежей и подбор материала
✓Нестандартные размеры, головки и резьба
✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

✓Сертификаты материалов (MTC)
✓Отчёты спектрального анализа
✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Похожая тема

Болты для лестниц башни

Похожая тема

Фланцевые болты башни

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
