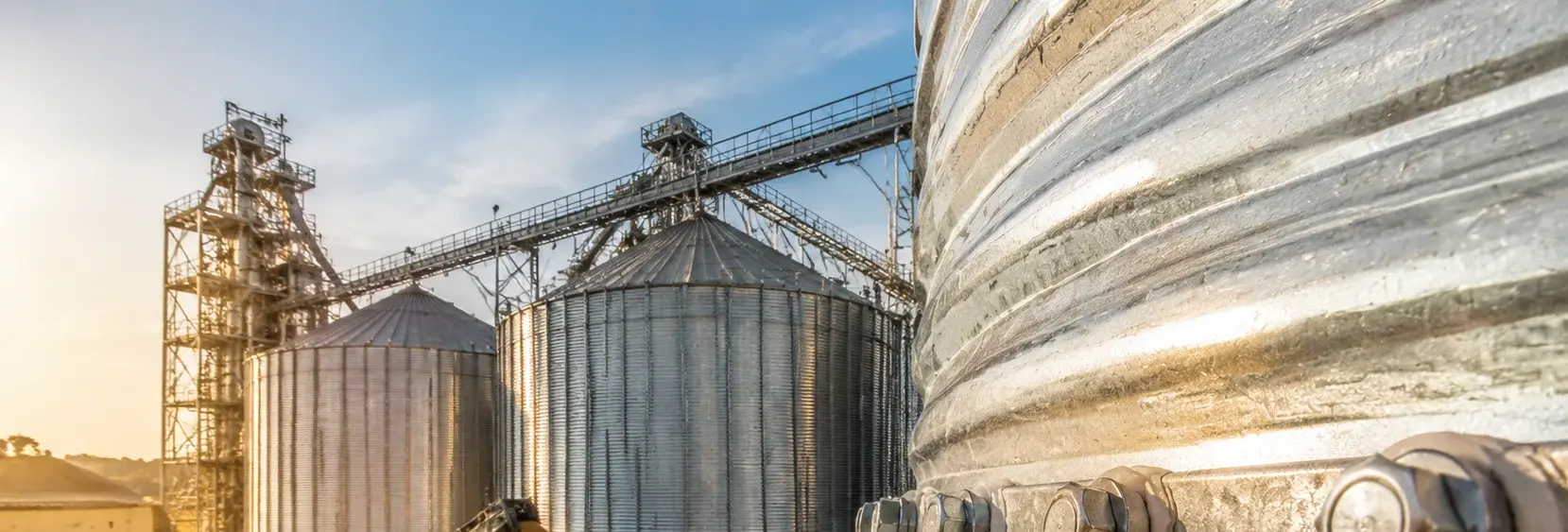

براغي جدار صومعة الحبوب: خطر التآكل بالأحماض العضوية
يطلق الحبوب المخزنة أحماضًا عضوية ضئيلة (أحماض دهنية، حمض اللاكتيك) تتكاثف على جدران الصومعة ليلاً، مما يخلق بيئة بدرجة حموضة 4-5. يمكن اختراق البراغي المجلفنة بالغمس الساخن العادية (طبقة الزنك ≥8μm) خلال عامين، مما يؤدي إلى تآكل الفولاذ الأساسي، وانخفاض قطر البرغي، وفي النهاية خلعه تحت حمل الرياح - مما يسبب انهيار الصومعة. تشرح هذه الصفحة سلسلة الفشل وكيفية تحديد مواصفات أدوات التثبيت المقاومة للتآكل.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"في خط الإنتاج، تحدث هذه الأمور كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تآكل الأحماض العضوية للحبوب ← اختراق طبقة الزنك الكهربائية خلال 1-2 سنة، والغمس الساخن (≥40μm) خلال 4-10 سنوات ← صدأ الفولاذ الأساسي ← خلع براغي الجدار ← خطر انهيار الصومعة
التنفس المستمر أثناء تخزين الحبوب ← إطلاق أحماض عضوية ضئيلة مثل الأحماض الدهنية وحمض اللاكتيك ← انتشارها في هواء الصومعة ← تكاثفها على ألواح الجدران عندما تنخفض درجات الحرارة ليلاً ← تدفق المكثفات مع الأحماض العضوية على طول الجدار إلى مواقع البراغي ← غمر البراغي في حمض ضعيف بدرجة حموضة 4-5 لفترات طويلة. الزنك معدن مذبذب - عرضة للقلويات والأحماض - في بيئات بدرجة حموضة أقل من 5، يمكن أن يصل معدل استهلاك طبقة الزنك إلى 5-10μm سنويًا. يتم اختراق البراغي المجلفنة بالغمس الساخن العادية بطبقة زنك ≥8μm خلال عامين ← تعرض الفولاذ الأساسي مباشرة للحمض ← معدل تآكل سنوي 0.1-0.2mm ← انخفاض المقطع العرضي لبرغي M10 بنسبة 30% خلال 3-4 سنوات ← انخفاض قوة الشد إلى 50% من القيمة التصميمية. بعد ارتخاء براغي الجدار ← اتساع الفجوات بين الألواح ← تسرب الحبوب ← والأهم من ذلك، خلع البراغي واحدًا تلو الآخر تحت حمل الرياح ← عدم استقرار موضعي للجدار ← الضغط الجانبي لآلاف الأطنان من الحبوب يمزق الجدار ← انقسام صومعة يبلغ ارتفاعها عشرات الأمتار مثل السحاب - يتطلب الإصلاح تفريغ الصومعة بالكامل + تقوية هيكلية ← تكاليف تتجاوز مليون يوان.
إجراءات التصحيح
يجب أن تكون جميع أدوات التثبيت على الجدار الداخلي للصومعة من الفولاذ المقاوم للصدأ 304 (A2-70) - معدل التآكل المنتظم للفولاذ 304 في الأحماض العضوية أقل بكثير من طبقات الجلفنة. أثناء التركيب، ضع مادة مانعة للتسرب بدرجة غذائية مسبقًا داخل فتحات البراغي - لمنع تسرب المكثفات إلى الفتحة والتآكل على طول عمود البرغي. يمكن استخدام البراغي المجلفنة بالغمس الساخن (غير الملامسة للأحماض العضوية) على الجدار الخارجي. افحص حالة تآكل البراغي سنويًا عندما تكون الصومعة فارغة - قم بقياس قطر عنق البرغي باستخدام الفرجار - إذا كان الانخفاض >15%، استبدل الدفعة بأكملها فورًا - لا تستبدل بشكل فردي - عادةً ما تكون مستويات التآكل للبراغي في نفس المستوى متسقة.
الخطر-02
ارتخاء براغي بطانة القادوس تحت تأثير الحبوب ← تشوه البطانة ← انحشار بوابة التفريغ
الجدار الداخلي للقادوس المخروطي في قاع الصومعة مبطن ببطانات مقاومة للتآكل (فولاذ منجنيز عالي أو بولي إيثيلين) - يتم تثبيت البطانات ببراغي غاطسة M10-M12. أثناء تفريغ الحبوب، تندفع الحبوب إلى القادوس بسرعة عالية ← تتعرض البطانات لأحمال الصدمات ← تتعرض براغي البطانات لقوى قص متكررة ← تتسع فتحة الغاطسة للبرغي تدريجيًا تحت تأثير الصدمات ← يغوص رأس البرغي في الفتحة ← تفقد البطانة تثبيتها موضعيًا ← تنحني بمقدار 5-15mm ← تعلق بوابة التفريغ بالبطانة المنحنية عند الإغلاق ← لا يمكن إغلاقها ← تسرب الحبوب باستمرار ← يمتلئ حفرة التفريغ ← يتطلب التنظيف والإصلاح 2-3 أيام من التوقف. والأهم من ذلك، يمكن أن تنفصل البطانة المنحنية تمامًا تحت تأثير الحبوب ← تتدفق البطانة مع الحبوب إلى المعدات النهائية ← انحشار المصعد أو الناقل الكاشطي ← شلل خط الإنتاج بأكمله.
إجراءات التصحيح
براغي البطانة: براغي غاطسة من الفولاذ المقاوم للصدأ 304 + صواميل قفل من النايلون - منع الصدأ + منع الارتخاء الناتج عن الاهتزاز. أضف حلقات زنبركية من الفولاذ المقاوم للصدأ بين البرغي الغاطس وسطح تلامس البطانة - لامتصاص أحمال الصدمات ومنع اتساع الفتحة الغاطسة. اربط عزم الربط بدقة أثناء التركيب - M10 حوالي 35N·m، M12 حوالي 60N·m - الإفراط في الربط يكسر البطانة - والربط غير الكافي يسبب اتساعًا سريعًا للفتحة الغاطسة تحت الصدمات. افحص البطانات كل ستة أشهر عندما تكون الصومعة فارغة - اقرع كل بطانة بمطرقة - الصوت الواضح يعني تثبيتًا آمنًا - الصوت الباهت يعني ارتخاء تحتها - ضع علامة على الحمل واستبدل البراغي أثناء صيانة الصومعة الفارغة التالية.
الخطر-03
ارتخاء أدوات تثبيت مهوية السقف بمرور الوقت تحت اهتزاز الرياح ← تسرب مياه الأمطار إلى الصومعة ← تعفن الحبوب
يتم تركيب مهويات طبيعية على سطح الصومعة لطرد الحرارة والرطوبة الناتجة عن تنفس الحبوب. يتم تثبيت المهويات على لوح السقف ببراغي M8. تولد أحمال الرياح اليومية (خاصة خلال موسم الأعاصير في المناطق الساحلية) اهتزازًا دوريًا - تتعرض براغي M8 لانخفاض في شد ما قبل التحميل >50% على مدى ملايين دورات اهتزاز الرياح سنويًا ← تتشكل فجوات بين قاعدة المهوية ولوح السقف ← تتسرب مياه الأمطار عبر الفجوات أثناء المطر ← تبلل مياه الأمطار سطح الحبوب مباشرة ← ارتفاع مفاجئ في محتوى رطوبة الحبوب المحلية من 12-13% إلى 18-20% ← انتشار العفن ← تعفن وتكتل قسم كامل من الحبوب ← توليد حرارة في المنطقة المتعفنة ← انتقال الحرارة ← تسريع تدهور الحبوب المجاورة ← انتشار المنطقة المتعفنة مثل السرطان. ذات مرة، لم يتم اكتشاف ارتخاء براغي المهوية في مستودع حبوب ← تدفقت مياه الأمطار بعد إعصار ← 300 طن من الحبوب المتعفنة ← خسارة مباشرة تجاوزت 600,000 يوان.
إجراءات التصحيح
براغي تثبيت المهوية: فولاذ مقاوم للصدأ 304 + صواميل قفل من النايلون + مادة مانعة للتسرب مقاومة للعوامل الجوية (سيليكون) حماية ثلاثية. بعد تركيب البراغي، ضع مادة السيليكون المانعة للتسرب في حلقة حول رأس البرغي لإحكام إغلاق مقاوم للماء. افحص المهويات كل ثلاثة أشهر - ادفع المهوية باليد - يجب ألا تتمايل - التمايل >2mm يشير إلى ارتخاء البراغي - أعد الربط فورًا وأعد وضع المادة المانعة للتسرب. قبل أسبوع واحد من موسم الأعاصير، قم بإجراء فحص شامل لجميع أدوات تثبيت المهويات في الصومعة. استبدل المادة المانعة للتسرب القديمة (2-3 سنوات) بكشطها وإعادة وضعها - أكثر فعالية من حيث التكلفة من تنظيف العفن بعد التسرب.
رؤى خاصة بظروف التشغيل
نقاط تفتيش حاسمة لمنع تآكل مثبتات الصومعة
الخطر الأكثر تجاهلًا في اختيار مثبتات صومعة الحبوب هو البيئة الحمضية الضعيفة الناتجة عن تنفس الحبوب. قد يفشل الجلفنة بالغمس الساخن القياسي خلال عامين في مكثف بدرجة حموضة 4-5. يوضح الجدول أدناه نقاط التفتيش والمواصفات الرئيسية لمنع الفشل الكارثي.
ما يجب التحقق منه
- 1براغي الجدران الملامسة لمكثف الحبوب: حدد الفولاذ المقاوم للصدأ 304 أو 316L (A2-70 أو A4-70) للصوامع التي تزيد سعتها عن 500 طن لمقاومة التآكل الحمضي العضوي.
- 2براغي بطانة القادوس تحت الصدمات: استخدم براغي غاطسة الرأس بدرجة 8.8 أو فولاذ مقاوم للصدأ لمنع غرق الرأس والتواء البطانة.
- 3براغي جهاز التهوية على السقف تحت اهتزاز الرياح: استخدم صواميل قفل أو مركب تثبيت الخيوط للحفاظ على الشد المسبق ومنع تسرب مياه الأمطار.
- 4مانع التسرب في قاعدة جهاز التهوية: استخدم سيليكون بدرجة غذائية لمنع تسرب المياه الذي يسبب تعفن الحبوب.
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مادة البرغي مقابل البيئة | مكثف الحبوب بدرجة حموضة 4-5 يستهلك الطبقة المجلفنة؛ الجلفنة بالغمس الساخن القياسية تفشل خلال عامين. | للصوامع التي تزيد سعتها عن 500 طن أو عمر خدمة يتجاوز 10 سنوات، حدد فولاذ مقاوم للصدأ 304 (A2-70) أو 316L (A4-70) وفقًا لـ ISO 3506-1. |
| عزم ربط البرغي والحفاظ على الشد المسبق | اهتزاز الرياح يسبب تراجع الشد المسبق في براغي M8، مما يؤدي إلى فجوات وتسرب المياه. | استخدم صواميل قفل أو ملصقات تسجيل عزم الربط؛ أعد الربط إذا كان أقل من 80% من عزم الربط المحدد وفقًا لجدول الصيانة. |
| ملاءمة البرغي الغاطس لبطانة القادوس | الصدمات توسع فتحة الغاطس، يغرق رأس البرغي، تلتوي البطانة، وينحشر باب التفريغ. | حدد براغي غاطسة مع حلقة مقواة أو استخدم فولاذ مقاوم للصدأ لمقاومة التشوه. |
| عزل قاعدة جهاز التهوية ضد الماء | البراغي المرتخية تسمح بتسرب مياه الأمطار، مما يرفع رطوبة الحبوب ويسبب العفن. | ضع مانع تسرب سيليكون بدرجة غذائية بين قاعدة جهاز التهوية ولوحة السقف؛ وافحص سنويًا. |
يجب التحقق من جميع فترات التفتيش وقيم عزم الربط وفقًا لمواصفات الشركة المصنعة للصومعة. بالنسبة للصوامع القائمة، قم بإجراء تدقيق لتآكل البراغي كل 3 سنوات.
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
مدى اعتماد الصومعة على براغيها
الصومعة الفولاذية لا تتشكل باللحام — بل تُجمّع من آلاف البراغي. قيّم حجم الهيكل وظروف تشغيل الجدار الداخلي أولاً، ثم ناقش الطلاءات.
براغي تراكب الجدار M8–M12؛ الألواح المموجة مثبتة معاً بالبراغي — صومعة بارتفاع 10–30 m يثبتها آلاف البراغيالجدار الداخلي ليس بيئة جوية: الأحماض العضوية الناتجة عن تنفس الحبوب تتكثف على الجدار ليلاً على شكل غشاء حمضي ضعيف بدرجة pH 4–5الجداران الداخلي والخارجي يعملان بظروف تشغيل مختلفة: الجدار الداخلي يواجه الغشاء الحمضي، والجدار الخارجي يواجه الهواء الخارجي فقط — افصل اختيار المادة وفق هذا الخط أولاً
عبارة "آلاف البراغي" صياغة تقديرية من حيث حجم الطلب، وليست مصنفة كتقدير رقمي.
المرجع الفني للقطاع
بعد اختراق الزنك: مراحل الفشل والإشارات ونقاط الاعتراض
اختراق الزنك ليس النهاية — من الصدأ وفقدان القطر إلى عدم استقرار الجدار، لكل مرحلة إشارة ميدانية ومعيار للتدخل.
| مرحلة الفشل | الإشارة الميدانية | المعيار / الإجراء |
|---|---|---|
| اختراق طبقة الزنك | بقع صدأ على الرأس والعنق، فقدان في قطر العنق | الزنك المطلي كهربائياً يُخترق خلال حوالي 1 سنة؛ الزنك المجلفن بالغمس الساخن على اللولب بسماكة ≥40 μm ينفد خلال حوالي 4–8 سنوات — افحص في كل فترة تفريغ الصومعة |
| صدأ المعدن الأساسي وفقدان المقطع | قس قطر عنق البرغي بالفرجار | استبدل الدفعات الكاملة التي يتجاوز الفقد فيها 15%؛ لا تستبدل برغي ببرغي |
| اتساع الفجوات بين الألواح ← تسرب الحبوب | تتسرب الحبوب عند درزة التراكب، تصبح فجوات الألواح مرئية | استبدل الدفعة وأعد تطبيق المادة المانعة للتسرب في ثقوب البراغي |
| اقتلاع البراغي تحت حمل الرياح ← عدم استقرار موضعي للجدار | تفشل البراغي واحداً تلو الآخر ويفقد الجدار استقراره الموضعي | عندها يصبح حدثاً إنشائياً — تكلفة الإصلاح أعلى بكثير من استبدال البراغي؛ اعترض قبل مرحلة التسرب |
سنوات الاختراق (حوالي 1 سنة، حوالي 4–8 سنوات) متوقعة من استهلاك الزنك التقديري من حيث حجم الطلب بمقدار 5–10 μm/yr وسماكة الطلاء.
المرجع الفني للقطاع
سلسلة التآكل الحمضي: من التكثف الليلي إلى عدم استقرار الجدار
خذ براغي تراكب الصومعة الفولاذية — شاهد كيف يأكل الغشاء الحمضي الضعيف آلاف البراغي ويفكك الهيكل خطوة بخطوة. تسير السلسلة كما يلي:
- 1الحبوب المخزنة تستمر في التنفس وتطلق آثاراً من الأحماض العضوية — الأحماض الدهنية وحمض اللاكتيك
- 2في الليل يبرد الجدار وتتكثف الرطوبة المحملة بالحمض عند الألواح والبراغي على شكل غشاء حمضي ضعيف بدرجة pH 4–5
- 3الزنك معدن مذبذب — يذوب أسرع عند pH أقل من 5؛ استهلاك تقديري من حيث حجم الطلب 5–10 μm/yr
- 4بمجرد اختراق الطلاء، يصدأ المعدن الأساسي ويتقلص قطر البرغي وتتقلص مساحة مقطع الشد
- 5تتسع الفجوات بين الألواح وتبدأ الحبوب بالتسرب
- 6مع استمرار اتساع الفجوات، تسحب أحمال الرياح البراغي واحداً تلو الآخر ويفقد الجدار استقراره الموضعي
- 7الاعتراض: استخدم 304 (A2-70) لبراغي الجدار الداخلي وأوقف الفقد قبل اختراق الزنك
استهلاك الزنك بمقدار 5–10 μm/yr هو تقدير من حيث حجم الطلب.
المرجع الفني للقطاع
النافذة السنوية للصومعة الفارغة: ثلاثة فحوصات لمسامير الجدار
لا يمكن فحص مسامير الجدار إلا عندما تكون الصومعة فارغة — مرة واحدة في السنة، نفّذ الفحوصات الثلاثة كلها في جولة واحدة.
- التوقيت: النافذة السنوية للصومعة الفارغة — تجديد قطع غيار مستودع الحبوب يتركز في هذه النافذة أيضًا
- معيار القطر: قِس عنق المسمار بالفرجار؛ استبدل الدفعات كاملة بمجرد تجاوز الفاقد 15%
- إحكام ثقب المسمار: اطلِ الثقب مسبقًا بمادة مانعة للتسرب غذائية الدرجة أثناء التركيب — أدخل المسمار وهي رطبة بحيث تملأ المادة الخلوص بين الساق والجدار وتمنع تسرّب التكاثف على طول الساق
- إشارة الصدأ: وجود الصدأ حول رأس المسمار يعني أن الماء قد دخل الثقب بالفعل — فكّه ونظّفه وأعد إحكامه ثم أعد تركيبه؛ لا تنتظر حتى ينكسر
هذه الخانة لا تستخدم أرقام تقدير الحجم.
المرجع الفني للقطاع
تخزين قطع غيار الصومعة: الدفعة والتوقيت وشهادة المادة
مسامير الجدار مادة استهلاكية دائمة لمستودعات الحبوب — حدد حجم الدفعة وتوقيت الاستبدال وإثبات المادة قبل الطلب.
- التجهيز حسب الصومعة: يصل عدد مسامير الجدار إلى الآلاف لكل صومعة — خزّن ما يكفي لصومعة كاملة في طلب واحد
- مواءمة التوقيت مع نافذة الصومعة الفارغة: يتركز الاستبدال هناك؛ اطلب مع الزيارة الخدمية السنوية بدل انتظار حدوث تسرّب يفرض تخزينًا طارئًا
- التوريد مباشرة من جهة المستخدم: يمكن طلب قطع التعديل وقطع الغيار مباشرة من قسم المعدات في مستودع الحبوب أو المطحنة، دون المرور عبر OEM المصنع
- إثبات المادة: وفّر شهادة المصنع للفولاذ 304 مع كل دفعة — تلتزم مصانع معالجة الحبوب بمعيار صارم لتوثيق المادة؛ أدرج ذلك في بند القبول
عبارة "بالآلاف لكل صومعة" صياغة تدل على الحجم التقريبي، ولا تُصنّف كتقدير مشار إليه.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
صومعة فولاذية صغيرة / صومعة تخزين حبوب مؤقتة (أقل من 500 طن)
8-12 سنة
اقتصادي
الحل B
صومعة فولاذية كبيرة / صومعة تخزين حبوب طويلة الأمد (500-5000 طن)
15-20 سنة
قياسي
الحل C
صومعة نقل الميناء/صومعة محكمة الإغلاق/صومعة التبخير
أكثر من 20 عامًا
ممتاز
| A · الخطة أ · معيار الصومعة الصغيرة | B · الخطة ب · تعزيز مستودع الحبوب الكبير | C · الخطة ج · صومعة نقل الميناء/صومعة محكمة الإغلاق | |
|---|---|---|---|
| 1. برغي تثبيت الجدار المجلفن بالغمس الساخن | |||
| المواصفة | M8-M12 | M10-M12 | M12 |
| المادة | فولاذ كربوني + مجلفن بالغمس الساخن ≥85μm | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316L |
| الدرجة | الدرجة 8.8 | A2-70 | A4-70 |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 2. برغي البطانة المجلفن ذو الرأس الغاطس | |||
| المواصفة | M10-M12 | M10-M12 | M12 |
| المادة | فولاذ كربوني مجلفن بالغمس الساخن | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316L |
| الدرجة | الدرجة 8.8 | A2-70 | A4-70 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 3. برغي تثبيت جهاز التهوية المجلفن | |||
| المواصفة | M8×30mm | M8×35mm | M8×40mm |
| المادة | فولاذ كربوني + جلفنة بالغمس الساخن | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316L + حشية إحكام EPDM |
| الدرجة | الدرجة 8.8 | A2-70 | A4-70 |
| التشطيب | جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 4. مانع تسرب السيليكون المقاوم للعوامل الجوية | |||
| المواصفة | سيليكون محايد | سيليكون محايد + درجة غذائية | ملصق PET مقاوم للماء + طلاء غني بالزنك |
| المادة | مطاط EPDM | مطاط EPDM | PET + برايمر غني بالزنك |
| التشطيب | جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |

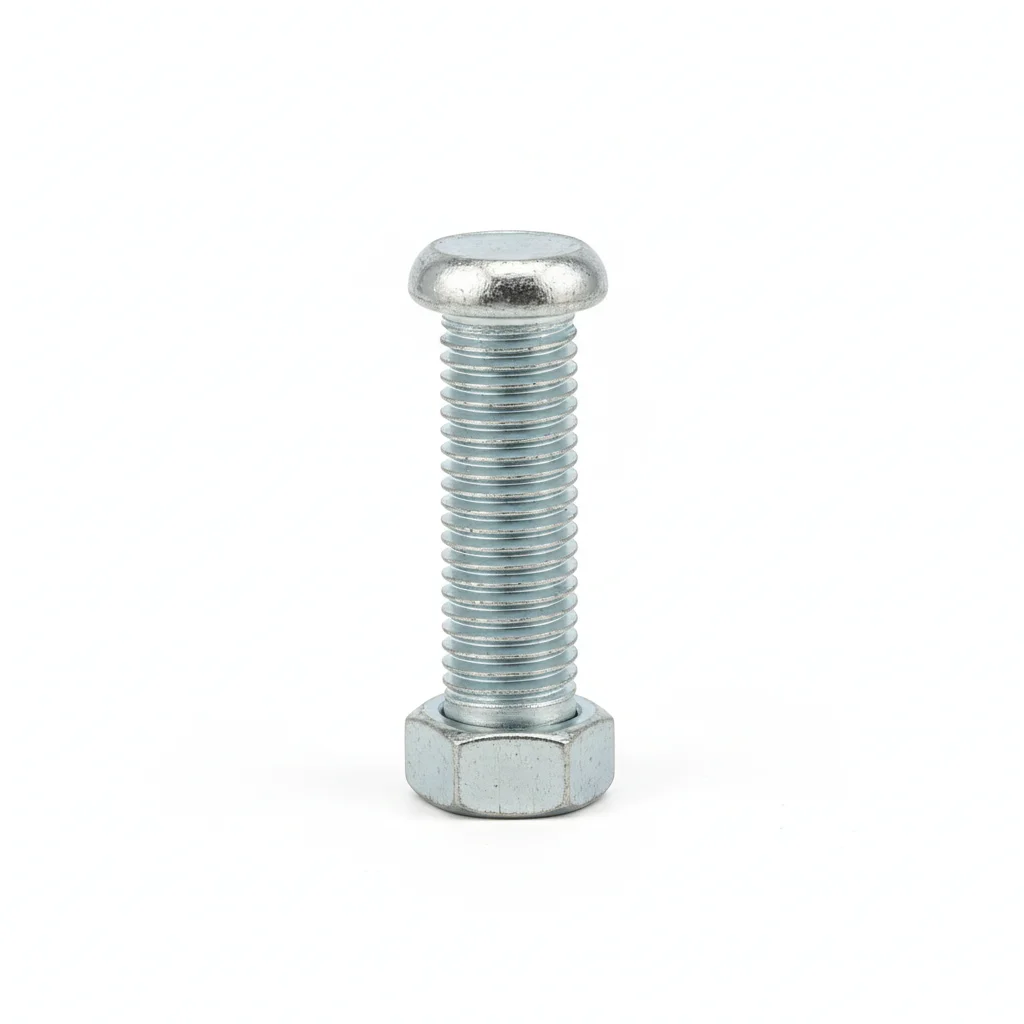

1برغي تثبيت الجدار المجلفن بالغمس الساخن
المواصفة
A
M8-M12
B
M10-M12
C
M12
المادة
A
فولاذ كربوني + مجلفن بالغمس الساخن ≥85μm
B
فولاذ مقاوم للصدأ 304
C
فولاذ مقاوم للصدأ 316L
الدرجة
A
الدرجة 8.8
B
A2-70
C
A4-70
التشطيب
A
مجلفن بالغمس الساخن >=55um وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461

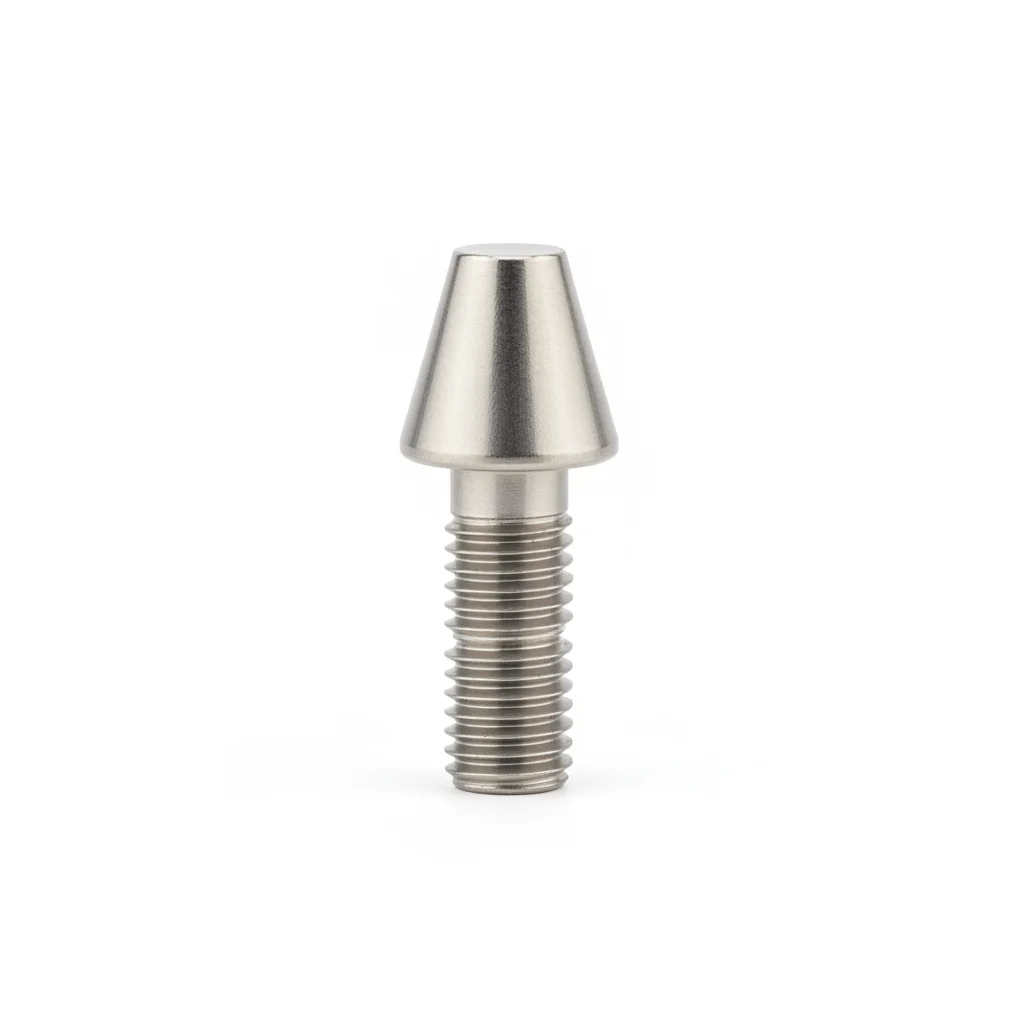

2برغي البطانة المجلفن ذو الرأس الغاطس
المواصفة
A
M10-M12
B
M10-M12
C
M12
المادة
A
فولاذ كربوني مجلفن بالغمس الساخن
B
فولاذ مقاوم للصدأ 304
C
فولاذ مقاوم للصدأ 316L
الدرجة
A
الدرجة 8.8
B
A2-70
C
A4-70
التشطيب
A
جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461

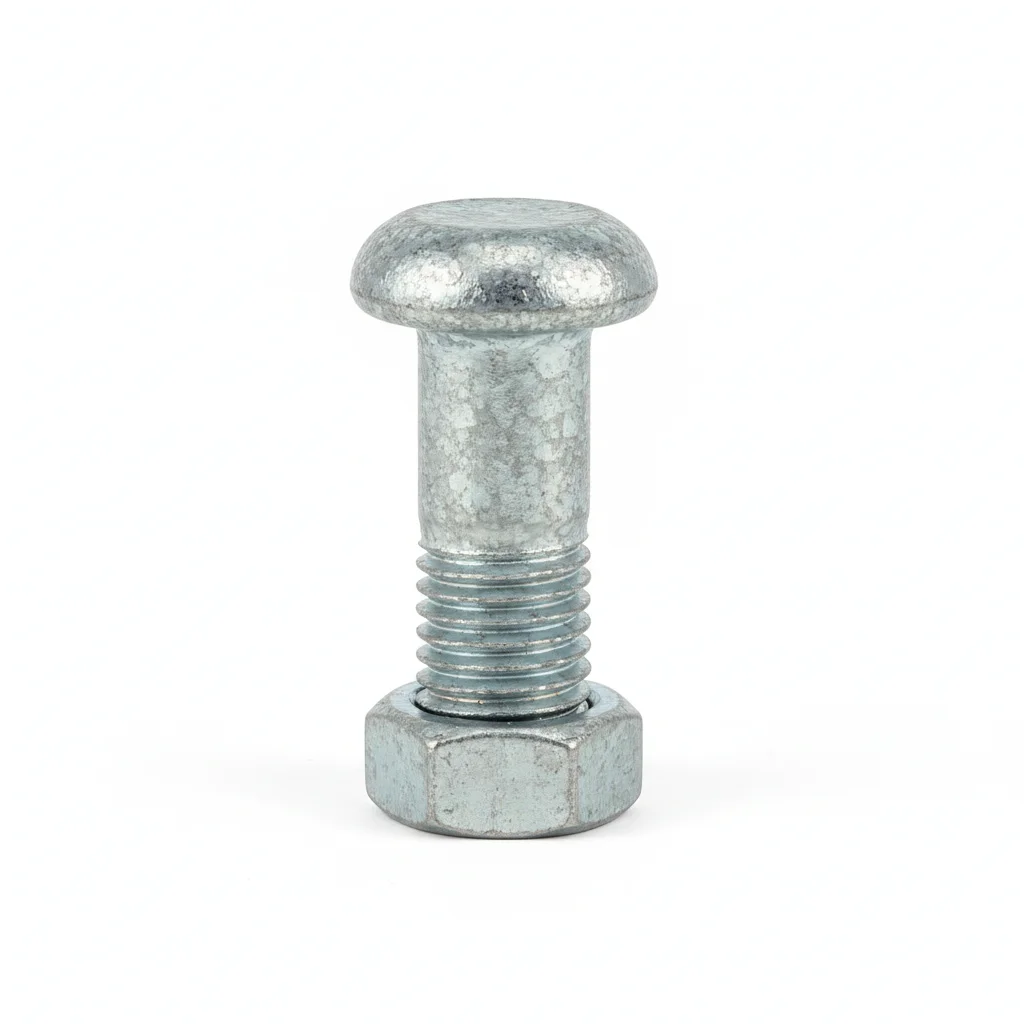

3برغي تثبيت جهاز التهوية المجلفن
المواصفة
A
M8×30mm
B
M8×35mm
C
M8×40mm
المادة
A
فولاذ كربوني + جلفنة بالغمس الساخن
B
فولاذ مقاوم للصدأ 304
C
فولاذ مقاوم للصدأ 316L + حشية إحكام EPDM
الدرجة
A
الدرجة 8.8
B
A2-70
C
A4-70
التشطيب
A
جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
4مانع تسرب السيليكون المقاوم للعوامل الجوية
المواصفة
A
سيليكون محايد
B
سيليكون محايد + درجة غذائية
C
ملصق PET مقاوم للماء + طلاء غني بالزنك
المادة
A
مطاط EPDM
B
مطاط EPDM
C
PET + برايمر غني بالزنك
التشطيب
A
جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
دليل الاختيار
كيف تختار حل البراغي بناءً على حجم الصومعة؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| ظروف التشغيل | الخيار الموصى به | الأساس الرئيسي |
| صومعة حبوب مؤقتة صغيرة (<500 tons)، ميزانية محدودة | الخطة A: مسامير جدران مجلفنة بالغمس الساخن (HDG ≥85 μm، Grade 8.8) + مسامير بطانة من الفولاذ الكربوني | ISO 1461 (HDG ≥85 μm)؛ C3 وفقًا لـ ISO 12944-2 |
| مستودع حبوب كبير (500-5000 tons)، تآكل بالحمض العضوي ناتج عن تنفس الحبوب (pH 4-5) | الخطة B: مسامير جدران من الفولاذ المقاوم للصدأ 304 (A2-70) + مسامير بطانة 304 + صواميل قفل من النايلون + مادة مانعة للتسرب بدرجة غذائية | ISO 3506-1 (A2-70)؛ C4 Harsh وفقًا لـ ISO 12944-2 |
| صومعة ميناء للنقل/محكمة الإغلاق/التبخير، محكمة الإغلاق + حماية عالية من التآكل | الخطة C: مسامير من الفولاذ المقاوم للصدأ 316L (A4-70) + حشيات محكمة الإغلاق من EPDM + ملصقات تسجيل عزم الدوران | ISO 3506-1 (A4-70)؛ GB 50322 (تصميم صوامع الحبوب الفولاذية)؛ C5-M وفقًا لـ ISO 12944-2 |
A
الخطة أ · معيار الصومعة الصغيرة
معيار C3 وفقًا للمعيار ISO 12944-2
برغي تثبيت الجدار المجلفن بالغمس الساخن
فولاذ كربوني + مجلفن بالغمس الساخن ≥85μm · الدرجة 8.8
برغي تثبيت جهاز التهوية المجلفن
فولاذ كربوني + جلفنة بالغمس الساخن · الدرجة 8.8
مانع تسرب السيليكون المقاوم للعوامل الجوية
مطاط EPDM · —
| برغي تثبيت الجدار المجلفن بالغمس الساخن | برغي البطانة المجلفن ذو الرأس الغاطس | برغي تثبيت جهاز التهوية المجلفن | مانع تسرب السيليكون المقاوم للعوامل الجوية | |
|---|---|---|---|---|
| المواصفة | M8-M12 | M10-M12 | M8×30mm | سيليكون محايد |
| المادة | فولاذ كربوني + مجلفن بالغمس الساخن ≥85μm | فولاذ كربوني مجلفن بالغمس الساخن | فولاذ كربوني + جلفنة بالغمس الساخن | مطاط EPDM |
| الدرجة | الدرجة 8.8 | الدرجة 8.8 | الدرجة 8.8 | — |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55um وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل الألواح المموجة لجدار الصومعة | تثبيت البطانة المقاومة للتآكل في القادوس | تثبيت قاعدة جهاز التهوية على السقف | إحكام تسرب قاعدة جهاز التهوية ضد الماء |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. سجل في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء الختم بالعزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام الصيانة المحوسب مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · تعزيز مستودع الحبوب الكبير
C4 بيئة قاسية وفقًا للمعيار ISO 12944-2
برغي تراكب الجدار
فولاذ مقاوم للصدأ 304 · A2-70
برغي بطانة غاطس الرأس
فولاذ مقاوم للصدأ 304 · A2-70
برغي تثبيت جهاز التهوية
فولاذ مقاوم للصدأ 304 · A2-70
مانع تسرب سيليكون مقاوم للعوامل الجوية
مطاط EPDM · —
| برغي تراكب الجدار | برغي بطانة غاطس الرأس | برغي تثبيت جهاز التهوية | مانع تسرب سيليكون مقاوم للعوامل الجوية | |
|---|---|---|---|---|
| المواصفة | M10-M12 | M10-M12 | M8×35mm | سيليكون محايد + درجة غذائية |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | مطاط EPDM |
| الدرجة | A2-70 | A2-70 | A2-70 | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل جدار الصومعة + حماية من التآكل بالأحماض العضوية + مقاومة الارتخاء | تثبيت بطانة القادوس + امتصاص الصدمات | مقاومة اهتزاز وارتخاء جهاز تهوية السقف | عزل مائي لجهاز التهوية + منع تسرب مياه فتحات البراغي |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للمفاصل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد على عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف التشغيل | يفشل البرغي عند حمل أقل من حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير بدقة +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
C
الخطة ج · صومعة نقل الميناء/صومعة محكمة الإغلاق
C5-M شديد وفقًا للمعيار ISO 12944-2
برغي تراكب الجدار
فولاذ مقاوم للصدأ 316L · A4-70
| برغي تراكب الجدار | برغي البطانة ذو الرأس الغاطس | برغي جهاز التهوية | ملصق تسجيل عزم ربط البرغي | |
|---|---|---|---|---|
| المواصفة | M12 | M12 | M8×40mm | ملصق PET مقاوم للماء + طلاء غني بالزنك |
| المادة | فولاذ مقاوم للصدأ 316L | فولاذ مقاوم للصدأ 316L | فولاذ مقاوم للصدأ 316L + حشية إحكام EPDM | PET + برايمر غني بالزنك |
| الدرجة | A4-70 | A4-70 | A4-70 | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل جدار الصومعة المحكمة الإغلاق + متطلبات الإحكام للتبخير | بطانة قادوس عالية الصدمات + مقاومة الأحماض العضوية | جهاز تهوية الصومعة المحكمة الإغلاق + مقاومة للماء + إحكام إغلاق | تتبع عزم الربط لكل برغي + صيانة خارجية مقاومة للتآكل |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة 10%. وثق النتائج لتدقيق الامتثال.
- اختبر عينة 10% بفحص غير مدمر باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف التشغيل | يفشل البرغي تحت الحمل التصميمي. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
الخصائص الميكانيكية لمثبتات الفولاذ المقاوم للصدأ
أساس اختيار المواد لبراغي جدار صومعة الحبوب المصنوعة من الفولاذ المقاوم للصدأ 304/316L
كود تصميم الصوامع الفولاذية للحبوبمعيار التصميم الهيكلي للصومعة—الحسابات الميكانيكية ومتطلبات عامل الأمان لبراغي الجدران
الطلاءات المجلفنة بالغمس الساخن على منتجات الحديد والصلب المصنعةمعيار سمك طلاء الزنك لبراغي الجدران—≥85 ميكرومتر للبيئات العامة
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
