حلقات وبراغي مقاومة للتآكل لتثبيت المصانع
في مصانع الهياكل الفولاذية، تشكل براغي تثبيت الروابط الهيكل الزلزالي. يمكن أن يؤدي التآكل الجلفاني بين ألواح الألمنيوم ومدادات الفولاذ إلى فقدان مقطع البرغي، مما يؤدي إلى كسره أثناء الأعاصير. تعمل حلقات العزل النايلون وطلاءات Dacromet على قطع الدائرة الجلفانية وإطالة عمر أدوات التثبيت.
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
التآكل الجلفاني بين الألمنيوم والفولاذ يؤدي إلى تآكل سريع لبراغي التوصيل
تشكل ألواح السقف من سبيكة الألمنيوم والمغنيسيوم والمنغنيز (-1.66 فولت) ومدادات الفولاذ (-0.44 فولت) زوجًا جلفانيًا عند تعرضها لمياه الأمطار - فرق الجهد 1.22 فولت. برغي توصيل المدادة الفولاذية، بصفته الأنود، يتسارع تآكله - معدل التآكل 0.1-0.2 مم/سنة في بيئة ساحلية C5. براغي M12 تفقد 20-30% من مقطعها بعد 3 سنوات→تنخفض قوة الشد إلى أقل من 60% من القيمة التصميمية→ينكسر البرغي أثناء الإعصار→يتطاير السقف. حلقات العزل النايلون (سمك ≥0.5 مم) + أكمام النايلون التي تقطع الدائرة الجلفانية هي الإجراء الوقائي الأكثر اقتصادية.
إجراءات التصحيح
يجب تصميم براغي توصيل الروابط الأفقية بحيث تكون 'غير خاضعة للخضوع تحت الزلزال الكبير' (قد تخضع الروابط للخضوع تحت زلزال نادر ولكن يجب ألا تنكسر التوصيلات). يجب أن يكون قياس البرغي أكبر بدرجة واحدة من سعة تحميل مقطع الرابط (معامل احتياطي لزيادة قوة التوصيل ≥1.2). يجب استخدام مفتاح عزم أثناء التركيب، والتحقق عشوائيًا من 20% من عزم براغي التوصيل أثناء قبول البناء.
الخطر-02
التآكل الجلفاني بين الألمنيوم والفولاذ يؤدي إلى تآكل سريع لبراغي التوصيل
تستخدم العديد من المصانع هيكلًا هجينًا من ألواح السقف من سبيكة الألمنيوم والمغنيسيوم والمنغنيز + مدادات فولاذية - تشكل مياه الأمطار زوجًا جلفانيًا بين لوح الألمنيوم والمدادة الفولاذية (الألمنيوم -1.66 فولت أنود، الفولاذ -0.44 فولت كاثود)→يتم التضحية بالمدادة الفولاذية عند نقطة التلامس كأنود→براغي التوصيل (الفولاذية) الملامسة مباشرة للوح الألمنيوم تتآكل أيضًا. في المصانع الساحلية، يكون معدل هذا التآكل الجلفاني 5-10 أضعاف معدل التآكل الجوي العادي.
إجراءات التصحيح
يجب تزويد جميع مواقع براغي التوصيل في هياكل الألمنيوم والفولاذ بحلقات عزل نايلون (سمك ≥0.5 مم) وأكمام عزل نايلون (للجزء من البرغي المار عبر الصفيحة الفولاذية) - لقطع الدائرة الجلفانية بين الألمنيوم والفولاذ. افحص كل سنتين، وتحقق عشوائيًا من 10% من التوصيلات عن طريق التفكيك والتحقق من سلامة الحلقات.
الخطر-03
التشقق الناتج عن إجهاد التآكل بالكلوريد في براغي الفولاذ المقاوم للصدأ
في بيئات ورش التخليل، مع درجات حرارة 50-80 درجة مئوية، وتركيز أيون الكلوريد >200 جزء في المليون، والضغط الجوي، تتطور شقوق دقيقة في براغي الفولاذ المقاوم للصدأ 304 خلال 3 أشهر وتتكسر خلال سنة واحدة، محققة أقل من نصف عام من عمر تصميم يبلغ 10 سنوات.
إجراءات التصحيح
استبدل ببراغي من Hastelloy C-276 أو سبائك التيتانيوم، وقم بمعالجة النتردة على سطح البرغي، واستخدم حشوات PTFE لعزل الوسط المسبب للتآكل.
رؤى خاصة بظروف التشغيل
قائمة فحص منع التآكل الجلفاني
أكثر المخاطر التي يتم تجاهلها في هياكل أسطح المصانع هي التآكل الجلفاني بين ألواح الألمنيوم والمغنيسيوم والمنغنيز وعوارض الفولاذ. فرق الجهد يدفع إلى تآكل سريع للأنود في براغي التوصيل الفولاذية. العزل المناسب واختيار الطلاء أمران حاسمان
ما يجب التحقق منه
- 1الزوج الجلفاني الألمنيوم-الفولاذ: الألمنيوم مقابل الفولاذ ← برغي الفولاذ يتآكل كأنود في بيئة C5
- 2سمك حشية العزل النايلون المطلوب لكسر الدائرة الجلفانية؛ الحشيات الرقيقة تخاطر بانهيار العزل الكهربائي
- 3حلقات القفل الإسفينية تمنع الارتخاء تحت الاهتزاز الزلزالي؛ الحلقات المسطحة القياسية قد تسمح بارتخاء البرغي
- 4مثبتات الفولاذ المقاوم للصدأ (304) تخاطر بالتشقق الناتج عن إجهاد التآكل بالكلوريد في ورش التخليل
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| فرق الجهد الجلفاني بين لوح السقف والعارضة | الجهد يدفع إلى تآكل سريع للأنود (برغي الفولاذ) | استخدم حشية عزل نايلون وجلبة برغي نايلون لعزل المعادن |
| مقاومة رش الملح للطلاء | بيئة C5 تتطلب مقاومة عالية لرش الملح لمنع الصدأ الأحمر | داكروميت وفقًا للمعيار ISO 10683 أو طلاء زنك-ألمنيوم وفقًا للمعيار ASTM F1136 |
| درجة البرغي والمادة للمناطق الزلزالية | البراغي من الدرجة 12.9 توفر قوة أعلى ولكنها عرضة للهشاشة الهيدروجينية إذا لم تكن مطلية بشكل صحيح | الدرجة 12.9 مع داكروميت؛ تجنب الجلفنة بالغمس الساخن للبراغي عالية القوة في التطبيقات الزلزالية |
| وجود حلقة القفل الإسفينية في العقد الحرجة | الاهتزاز يمكن أن يرخي الحلقات القياسية، مما يقلل من شد البرغي المسبق وصلابة الوصلة | حلقات قفل إسفينية في جميع عقد التثبيت |
البيانات مبنية على محتوى الصفحة: معدلات التآكل الجلفاني وفقدان المقطع العرضي للبرغي هي قيم نموذجية للبيئات الساحلية C5. الأداء الفعلي يعتمد على الظروف البيئية المحددة وجدول الصيانة
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
سلسلة اختيار الحماية من التآكل لمسامير التدعيم: الرتبة والطلاء مقيدان ببعضهما
خطة الحماية من التآكل لمسامير وصلات التدعيم ليست اختيار طلاء مستقلاً: رتبة المقاومة وتشطيب السطح وخطر التقصف الهيدروجيني تُحدد معاً. وهذا الارتباط هو السبب الدقيق لانقسام خطط المناطق الداخلية والمناطق الساحلية/الزلزالية بهذه الطريقة.
- 1تعمل المسامير عالية المقاومة في وصلات التدعيم والهياكل تحت تحميل مسبق عالٍ — التحميل المسبق التصميمي لمسامير الرتبة 10.9 بقطر M20–M30 هو 155–355 kN (الجدول 11.4.2-2 من GB 50017-2017)، لذا يعمل المسمار في نطاق الإجهاد العالي ويجب أن ينطلق اختيار الطلاء من الرتبة
- 2كلما ارتفعت الرتبة زادت حساسيتها للهيدروجين: المسامير المسقاة والمقسّاة من الرتبة 10.9 فما فوق، بمجرد تعرضها للهيدروجين عبر الطلاء الكهربائي أو التخليل الحمضي، تبقى تحت تحميل مسبق عالٍ (عمل بالقرب من حد الخضوع) — بيئة مواتية للكسر المتأخر الذي يحدث غالباً خلال ساعات من التركيب، دون إنذار
- 3تشطيب السطح مقيّد بالرتبة وليس خياراً حراً: الممارسة الأمريكية تحسم ذلك — في عائلة F3125، يُسمح بالجلفنة بالغمس الساخن للرتبة A325 (نحو الرتبة 8.8)، بينما تحظر الرتبة A490 (نحو الرتبة 10.9) الجلفنة بالغمس الساخن والجلفنة الميكانيكية، ويبقى طلاء زنك-ألمنيوم هو التشطيب الوحيد المسموح به
- 4الجانب الصيني يواجه القيد نفسه: التحكم بالهيدروجين وإزالة الهيدروجين لمسامير HDG 10.9S يتبع سلسلة GB/T 5267، بالمعاملات الدقيقة حسب نص المواصفة الساري — والتحول في المناطق الساحلية/الزلزالية إلى طلاءات Dacromet أو طلاءات زنك-ألمنيوم هو تحديداً وسيلة لتجاوز مشكلة إزالة الهيدروجين الخاصة بالجلفنة بالغمس الساخن
- 5لذا فإن الانقسام "10.9S مجلفن بالغمس الساخن للمناطق الداخلية مقابل 12.9 بطلاء Dacromet للمناطق الساحلية/الزلزالية" ناتج عن الأكواد وليس عن التسويق: عندما يرفع المتطلب الزلزالي الرتبة، يتجه مسار الحماية من التآكل نحو الطلاءات غير الحمضية وغير المجلفنة بالغمس الساخن
- 6نقاط الاعتراض: اذكر رتبة المقاومة والتشطيب ومتطلبات عملية إزالة الهيدروجين معاً في الاستفسار والرسم؛ ويجب على المورد دعمها بالعمليات والتقارير، والتركيبات غير المتوافقة مثل الرتبة 10.9 مع الجلفنة الميكانيكية تُستبعد مباشرة
يتوافق A325 تقريباً مع الرتبة 8.8 ويتوافق A490 مع الرتبة 10.9. لا تُستخدم في هذه الخانة أي تقديرات تقريبية بمقدار مرتبة.
المرجع الفني للقطاع
المنطقة المحظورة لسطح الاحتكاك: يمكن للطلاءات أن تخفض معامل الانزلاق بما يقارب 3×
الوصلات عالية المقاومة من النوع الاحتكاكي تحمل مقاومة الانزلاق عبر معامل انزلاق سطح الاحتكاك μ، وليس عبر قص ساق المسمار. أكثر خطوات الحماية من التآكل إساءةً للفهم هي طلاء أسطح الاحتكاك أيضاً — فبمجرد انخفاض μ يفشل قبول الانزلاق.
- «اطلِ الصفيحة ثم اربط مسامير القوة العالية بالعزم» هو الخطأ الكلاسيكي في الموقع — أسطح الاحتكاك المطلية أقل بكثير من الفولاذ العاري: برايمر ألكيد أحمر حديدي 0.15 فقط وبرايمر غني بالزنك غير عضوي 0.35، مقابل 0.45 للفولاذ المسفع بالحبيبات، بفارق يقارب 3× (الجدول 11.4.2-1 من GB 50017-2017 / الجدول 3.2.4-2 من JGJ 82-2011)
- يجب أن تكون القيمة الدنيا المقاسة لـ μ ≥ القيمة التصميمية، وإلا يُعاد تجهيز سطح الاحتكاك وإعادة اختباره (JGJ 82-2011 §6.3.3) — وتُعد معالجة وفحص سطح الاحتكاك لدى المصنّع قبل التسليم هي النقطة التي يُصان عندها هذا الحد الفاصل
- اختبار معامل الانزلاق وإعادة التحقق منه بند إلزامي في GB 50205-2020 (§6.3.1)، وقد تبنته GB 55006-2021 اعتباراً من 2022-01-01 دون أي تخفيض في المتطلبات — ولا يمكن تجاوزه عند القبول
- إعادة الجلخ الميداني لأسطح الاحتكاك تخضع لقواعد صارمة: يجب أن تمتد المنطقة المجلوخة لمسافة لا تقل عن 4× قطر ثقب المسمار، وأن يكون اتجاه الجلخ عمودياً على اتجاه الحمولة (شرح §6.3.1 من GB 50205-2020)
- نافذة التركيب مقيدة أيضاً: يجب أن تبقى أسطح الاحتكاك جافة، ويُوقف العمل عند هطول المطر (JGJ 82-2011 §6.4.10)
- عند الطلب، افصل بين مجموعتين من المتطلبات: تشطيب مقاومة التآكل على مجموعة البراغي ومعالجة سطح الاحتكاك في الوصلة أمران مختلفان — يجب إعادة مطابقة كل طبقة طلاء إضافية على سطح الاحتكاك مع جدول μ بالقيمة التصميمية؛ لا تُضف طبقة غير مخطط لها
لا تُستخدم في هذه الخانة أي تقديرات تقريبية لمرتبة المقدار.
المرجع الفني للقطاع
إيقاع القبول وإعادة الشد: شد العقد الثابتة مرة واحدة وخدمة المواضع الديناميكية بشكل متكرر
داخل مبنى مصنع واحد يتباعد عمر المثبتات بعد القبول تماماً: العقد الهيكلية مثل الأعمدة والكمرات والتدعيم لا تحتاج صيانة طوال فترة الخدمة بعد الشد النهائي، بينما تحتاج سكك مدرج الرافعة إلى فحص وإعادة شد على مدار السنة. ضع البراغي في الصف الصحيح قبل تخطيط الصيانة.
| الموقع | المثبتات | إيقاع القبول والصيانة | المعاملات الرئيسية |
|---|---|---|---|
| وصلات الإطار الصلب ووصلات الأعمدة والكمرات والتدعيم | مجموعات سداسية Grade 10.9S أو من نوع القص الالتوائي (M20-M30, P=155-355 kN) | فحص الشد النهائي خلال 1 h إلى 48 h بعد الشد النهائي؛ ثم بدون صيانة طوال فترة الخدمة الكاملة، بدون بند لإعادة الشد أثناء الخدمة | التحميل المسبق الإنشائي Pc=1.1P يعوض الفقد في خطوة واحدة؛ تمريرة التثبيت الأولي/إعادة الشد = 50% من عزم الشد النهائي |
| سكة مدرج الرافعة (مشابك السكة / البراغي الخطافية) | براغي مشابك السكة Grade 8.8 (الخيار الاقتصادي الافتراضي) / Grade 10.9 | الفحص الدوري وإعادة الشد إلزاميان — يجب فحص الارتخاء والاستطالة وزحف السكة جميعها | الزحف الطولي للسكة يمدد البراغي الخطافية؛ سوء المحاذاة / انحشار العجلة بالسكة يفاقم توزيع حمل العجلة |
| قاعدة العمود (براغي تثبيت مكشوفة + حقن ثانوي) | براغي تثبيت Q235B (مرتكزات غير حاملة) | طبقة الحقن المتشققة التي تسمح بدخول الماء تشكل خطر تآكل — بند مراقبة طويل الأمد | عند التركيب: إزاحة المركز ≤2.0 mm، لا يُسمح بانحراف سالب في الطول المكشوف / طول السن؛ يجب أن يكون الحقن أسمنتياً Class II (مقاومة انضغاط لمدة 28 يوم ≥60 MPa) |
لا تُستخدم تقديرات تقريبية من حيث الحجم في هذه الخانة.
المرجع الفني للقطاع
التحقق من الدفعة الواردة: بنود الاختبار التي تقرر الرفض الكامل
يعمل الربط الإنشائي بنظام التحقق على أساس الدفعة — الدفعة التي تفشل في التحقق عند الوصول تُرفض بالكامل، وهو بند تحكم رئيسي في GB 50205-2020. ما يتم التحقق منه يختلف بين نوعي المجموعات، لذا اطلب من المورد إظهار قائمة التقارير قبل الطلب.
- تختلف بنود التحقق حسب النوع: تُختبر المجموعات سداسية الرأس لمعامل العزم + حمل الإسفين + حمل إثبات الصامولة؛ ومجموعات القص الالتوائي (التحكم بالشد) لقوة الشد + حمل الإسفين — الدفعة الراسبة تُرفض بالكامل (بند تحكم رئيسي في GB 50205-2020)
- الهدف لمعامل العزم: متوسط 0.110–0.150 بانحراف معياري ≤0.0100 (الجدول 6.3.1 من JGJ 82-2011) — أصل قاعدة "انحراف 0.01 يُرفض كامل الدفعة"؛ اعتباراً من GB/T 1231-2024 يتغير مؤشر التشتت إلى معامل الاختلاف (CV)، لذا تُتحقق المجموعات الجديدة على أساس المواصفة الجديدة
- انضباط الدفعات: تُعبأ البراغي والصواميل والحلقات حسب الدفعة المطابقة، وتُسحب في الموقع للاستخدام اليومي، ويُمنع خلط الدفعات (JGJ 82-2011 §6.4.6) — قدرة المورد على إدارة الدفعات متطلب أساسي
- يجب عدم استخدام البراغي عالية المقاومة كبراغي تركيب مؤقتة — سجل التحميل يغير معامل العزم (شرح JGJ 82-2011 §6.4.5)، لذا نظّم تسلسل التركيب وفقاً لذلك
- منطق الاستخدام لمرة واحدة: نظام الكود لا يتضمن بند إعادة شد أثناء الخدمة — بيع "بدون صيانة" صحيح وبيع "قابل لإعادة الشد" خاطئ؛ أدرج ذلك في العقد فيتضح موقف ما بعد البيع
لا تُستخدم تقديرات تقريبية من حيث الحجم في هذه الخانة.
المرجع الفني للقطاع
معايير المنتج والقبول للوصلات البراغي الإنشائية: اتباع الأرقام الجديدة بعد عام 2025
شهدت معايير الوصلات البراغي الإنشائية للمصانع دمجاً رئيسياً في عام 2025: تم دمج مجموعة البراغي السداسية المكونة من أربعة أجزاء في رقم مواصفة جديد واحد. إن كون أرقام المواصفات المذكورة في الرسومات والعقود وطلبات الاستفسار محدثة يحدد الامتثال في التوريد.
GB/T 1231-2024، مجموعات البراغي السداسية الكبيرة عالية المقاومة للمنشآت الفولاذية — نافذ اعتباراً من 2025-04-01، ويحل محل GB/T 1228/1229/1230/1231-2006 بالكامل؛ الأرقام القديمة لعام 2006 أُلغيت، لذا فإن الاستشهاد بها في الرسومات أو العقود يعد خطأً في الامتثالGB/T 3632-2008، مجموعات البراغي عالية المقاومة من نوع القص الالتوائي (التحكم بالشد) للمنشآت الفولاذية — سارٍ ونافذ (ما يُشاع عن "إصدار 2023" هو هلوسة ذكاء اصطناعي؛ لا وجود لهذه المواصفة)GB 50017-2017، معيار تصميم المنشآت الفولاذية — المصدر لقيم قوة الشد المسبق P ومعامل الانزلاق μ وأحجام الثقوب وتفاصيل مسامير تثبيت قواعد الأعمدةJGJ 82-2011، المواصفة الفنية لوصلات البراغي عالية المقاومة للمنشآت الفولاذية — معامل عزم الدوران وممارسات الشد والقبول؛ أُحيلت عدة بنود إلى GB 55006-2021 اعتباراً من 2022-01-01GB 50205-2020، معيار قبول جودة تنفيذ المنشآت الفولاذية — الكود الرئيسي للقبول للتحقق من الدفعات الواردة وفحص الشد النهائي خلال 1 h–48 h وتفاوتات تثبيت المراسيGB/T 50448-2015، المواصفة الفنية لتطبيق الجراوت الأسمنتي — متطلبات المقاومة والتمدد للحقن الثانوي لقواعد الأعمدة23G525، تثبيتات سكك الروافع والمصدات — الأطلس المعياري لمشابك السكك ووصلات السكك، ليحل محل 05G525
لا تُستخدم أي تقديرات تقريبية من حيث الحجم في هذه الخانة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
اقتصادي
الحل B
قياسي
الحل C
تآكل C5 / شدة التحصين الزلزالي 8
أكثر من 25 سنة
ممتاز
| A · أ · قياسي داخلي | B · ب · ساحلي/زلزالي | C · الخطة C · تعزيز ساحلي/زلزالي | |
|---|---|---|---|
| 1. برغي ربط | |||
| المواصفة | M20-M30 | M24-M36 | M24-M36 |
| المادة | 35VB | 42CrMoA | 42CrMoA |
| الدرجة | 10.9S مجلفن بالغمس الساخن | الدرجة 12.9 Dacromet | الدرجة 12.9 Dacromet |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 2. حلقة عزل نايلون | |||
| المواصفة | سمك 0.5 مم، حسب قياس البرغي | M20-M30 | M20-M30 |
| المادة | مطاط EPDM | فولاذ 45# | فولاذ 45# |
| الدرجة | — | Dacromet، اختبار رش الملح 720 ساعة | Dacromet، رش الملح 720 ساعة |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
1برغي ربط
المواصفة
A
M20-M30
B
M24-M36
C
M24-M36
المادة
A
35VB
B
42CrMoA
C
42CrMoA
الدرجة
A
10.9S مجلفن بالغمس الساخن
B
الدرجة 12.9 Dacromet
C
الدرجة 12.9 Dacromet
التشطيب
A
HDG >=55um وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
2حلقة عزل نايلون
المواصفة
A
سمك 0.5 مم، حسب قياس البرغي
B
M20-M30
C
M20-M30
المادة
A
مطاط EPDM
B
فولاذ 45#
C
فولاذ 45#
الدرجة
A
—
B
Dacromet، اختبار رش الملح 720 ساعة
C
Dacromet، رش الملح 720 ساعة
التشطيب
A
HDG >=55um وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
دليل الاختيار
دليل الاختيار
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة الموصى بها | الأساس الرئيسي |
| بيئة داخلية غير ساحلية منخفضة التآكل (C3 حسب ISO 12944-2) | الخطة A · المعيار الداخلي: مسمار التدعيم M20-M30 (35VB، الدرجة 10.9S مجلفن بالغمس الساخن) + حشية عزل من النايلون (سمك 0.5mm) لمنع التآكل الجلفاني بين الألمنيوم والفولاذ | GB 50011 (معامل فرط القوة للوصلة ≥1.2)؛ تصنيف البيئة حسب ISO 12944-2 |
| المنطقة الساحلية أو الزلزالية (C4 قاسية حسب ISO 12944-2) | الخطة B · الساحلية/الزلزالية: مسمار التدعيم M24-M36 (42CrMoA، الدرجة 12.9 Dacromet) + غسالة مقاومة للتآكل Dacromet M20-M30 (فولاذ 45#، رش ضباب ملحي 720h) + غسالة قفل إسفينية (فولاذ كربوني مسقى + Dacromet) | طلاء Dacromet حسب ISO 10683؛ طلاء زنك-ألمنيوم حسب ASTM F1136؛ معدل التآكل الجلفاني الساحلي 5-10 أضعاف المعدل الجوي |
| ظروف قاسية — تآكل ساحلي C5 / شدة التحصين الزلزالي 8 (C5-M حسب ISO 12944-2) | الخطة C · معززة ساحلية/زلزالية: Dacromet كامل النطاق + فولاذ مقاوم للصدأ 304 + غسالات قفل إسفينية (مسمار التدعيم M24-M36، الدرجة 12.9 Dacromet) | معدل التآكل في بيئة C5 هو 0.1-0.2mm/year؛ تفقد مسامير M12 نسبة 20-30% من مقطعها بعد 3 years؛ ISO 10683؛ ASTM F1136 |
| سقف هجين ألمنيوم-فولاذ: مياه الأمطار تربط لوح ألمنيوم-مغنيسيوم-منغنيز مع مدادة فولاذية | تركيب حشيات عزل من النايلون (سمك ≥0.5mm) + أكمام مسامير من النايلون عند كل مسمار ربط لقطع الدائرة الجلفانية؛ الفحص كل 2 years وفحص عيني لنسبة 10% من الوصلات | فرق الجهد الجلفاني 1.22V (الألمنيوم -1.66V أنود، الفولاذ -0.44V كاثود)؛ مثبتات من الفولاذ المقاوم للصدأ حسب ISO 3506 |
| بيئة ورشة التخليل (درجة الحرارة 50-80°C، تركيز الكلوريد >200ppm) | استبدال الفولاذ المقاوم للصدأ 304 بمثبتات من Hastelloy C-276 أو سبائك التيتانيوم؛ معالجة نترتة لسطح المسمار + حشيات PTFE لعزل الوسط الأكّال | مسامير 304 تتشقق تشققات دقيقة خلال 3 months وتنكسر خلال 1 year (عمر تصميمي 10-year)؛ ISO 3506 |
A
أ · قياسي داخلي
قياسي C3 وفقًا لـ ISO 12944-2

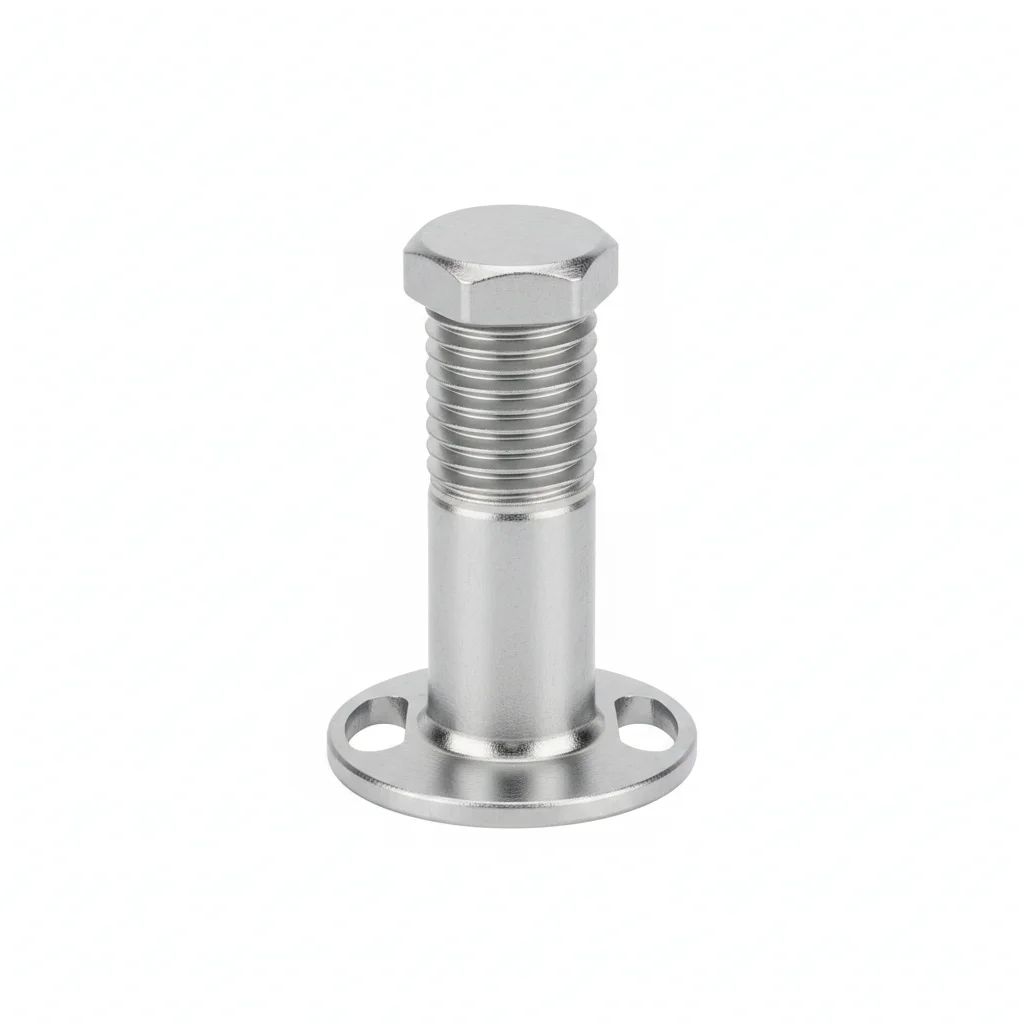

برغي ربط
35VB · 10.9S مجلفن بالغمس الساخن

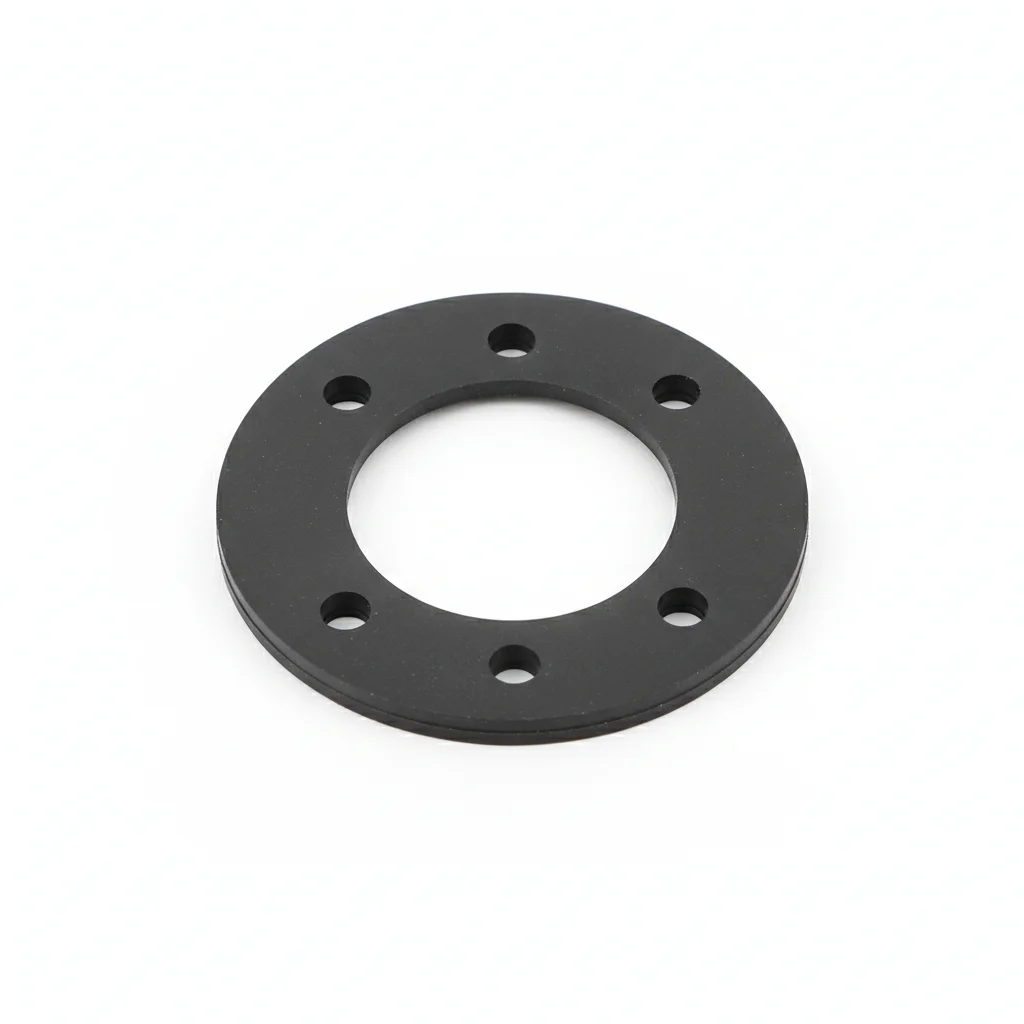

حلقة عزل نايلون
مطاط EPDM · —
| برغي ربط | حلقة عزل نايلون | |
|---|---|---|
| المواصفة | M20-M30 | سمك 0.5 مم، حسب قياس البرغي |
| المادة | 35VB | مطاط EPDM |
| الدرجة | 10.9S مجلفن بالغمس الساخن | — |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | HDG >=55um وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل الرابط | قطع التآكل الجلفاني بين الألمنيوم والفولاذ |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع أداة التثبيت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط النجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع أدوات التثبيت للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس السماكة - أقصى فجوة مسموحة 0.1 مم.
- ضع علامة طلاء ختم العزم عبر رأس البرغي والحلقة والصامولة. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة أداة التثبيت مقابل مواصفة الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم العزم في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع الطلاء الواقي وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من العزم المحدد. استبدل أدوات التثبيت التي بها تآكل يؤثر على أكثر من 5% من مساحة السطح أو عمق حفر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
ب · ساحلي/زلزالي
C4 قاسية وفق ISO 12944-2
برغي تدعيم
42CrMoA · الدرجة 12.9 Dacromet
حلقة مقاومة للتآكل Dacromet
فولاذ 45# · Dacromet، اختبار رش الملح 720 ساعة
حلقة قفل إسفينية
فولاذ كربوني مروى + Dacromet · Dacromet
| برغي تدعيم | حلقة مقاومة للتآكل Dacromet | حلقة قفل إسفينية | |
|---|---|---|---|
| المواصفة | M24-M36 | M20-M30 | NL20-NL30 |
| المادة | 42CrMoA | فولاذ 45# | فولاذ كربوني مروى + Dacromet |
| الدرجة | الدرجة 12.9 Dacromet | Dacromet، اختبار رش الملح 720 ساعة | Dacromet |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تقوية زلزالية | مقاومة التآكل من الدرجة C5 | مضاد للارتخاء للعقد الحرجة في التدعيم |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام مقياس الخشونة.
- ضع مركبًا مانعًا للتآكل للمفاصل مصممًا لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. اربط حتى قيمة عزم الربط المستهدفة. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر بالشد عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي قفل أقل من حد القبول. وثق نتائج الاختبار.
- طبق طبقة حماية مقاومة للطقس على جميع أسطح التثبيت المكشوفة. ثبت عينة مراقبة التآكل بجوار المفاصل الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل القفل تحت حمل التصميم. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب القفل | يمنع تلوث السطح الجلوس الصحيح للمفصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل المفصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. طبق الطلاء الواقي وفق ظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي قفل أقل من 80% من عزم الربط المحدد. استبدل الأقفال التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع الأقفال الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة C · تعزيز ساحلي/زلزالي
C5-M قصوى وفق ISO 12944-2
برغي ربط
42CrMoA · الدرجة 12.9 Dacromet
حلقة مقاومة للتآكل Dacromet
فولاذ 45# · Dacromet، رش الملح 720 ساعة
حلقة قفل إسفينية
فولاذ كربوني مروى + Dacromet · Dacromet
| برغي ربط | حلقة مقاومة للتآكل Dacromet | حلقة قفل إسفينية | |
|---|---|---|---|
| المواصفة | M24-M36 | M20-M30 | NL20-NL30 |
| المادة | 42CrMoA | فولاذ 45# | فولاذ كربوني مروى + Dacromet |
| الدرجة | الدرجة 12.9 Dacromet | Dacromet، رش الملح 720 ساعة | Dacromet |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية بمعدل -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي إلى الإجهاد المسبق المستهدف. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب الواقية وفق المواصفات. ثبت أجهزة مراقبة الحالة الدائمة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | تلوث السطح يمنع الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع الطلاء الواقي وفق ظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
