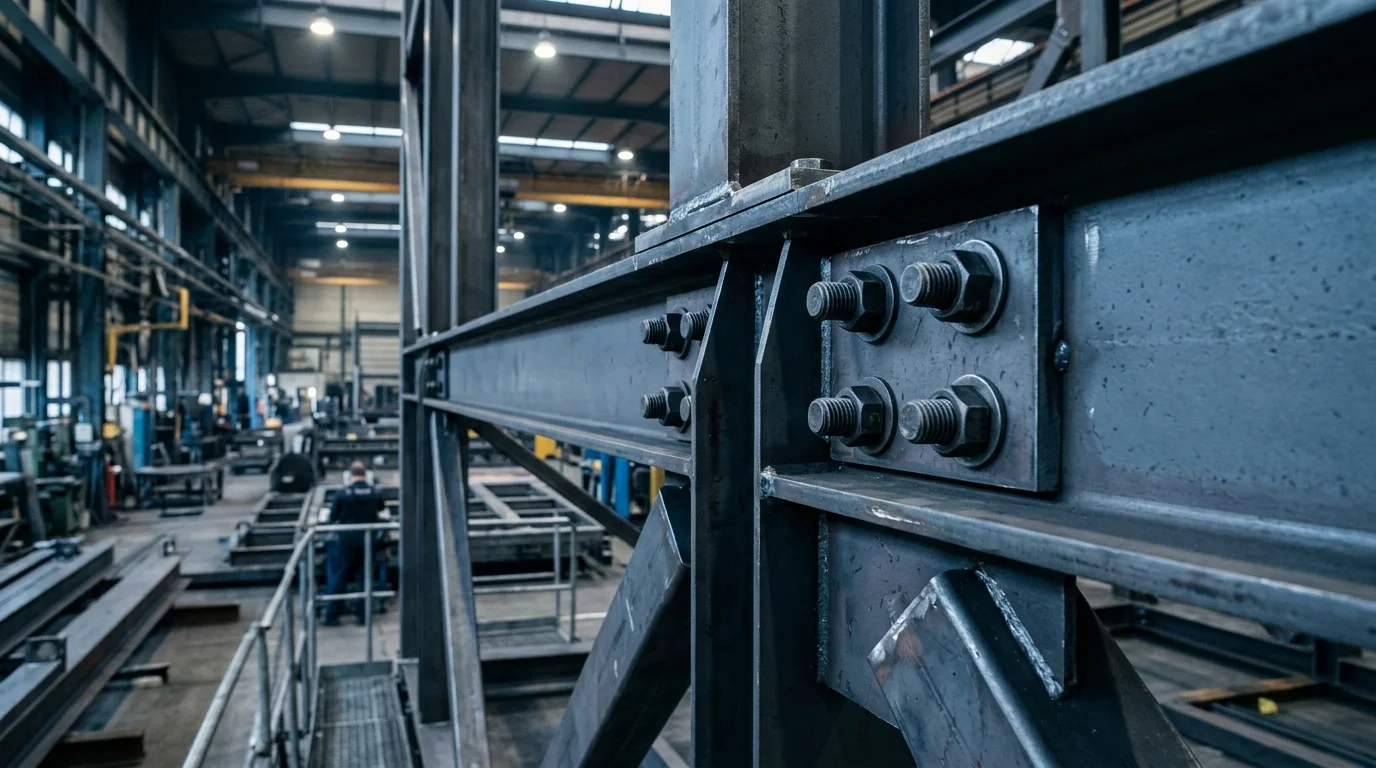

معالجة دقيقة لتركيبات الهيكل الفولاذي للمصنع
برغي عالية الكثافة (10.9S/12.9S)، برغي تثبيت مدمجة (Q345B)، موصلات البارلين (الدرجة 8.8 مجلفن بالغمس الساخن). وصلات من نوع الاحتكاك/الحمل، حشو أولي/ثانوي، متوافق مع الفولاذ المشكل بارداً رفيع الجدران. معامل العزم المستقر (0.11-0.15)، معامل الانزلاق ≥0.45، سُمك طلاء الزنك ≥85μm.
مقارنة الحلول
مقارنة حلول وصلات الهيكل الفولاذي
اختر حل الوصلة الأمثل بناءً على درجة الحمل، بيئة التآكل، وظروف البناء
| الحل | السيناريو القابل للتطبيق | المادة/العملية | التكلفة | الأداء الأساسي | أفضل سيناريو |
|---|---|---|---|---|---|
| وصلة برغي عالية الشدة | درجة 10.9S/12.9S، معيار ISO 7411، مواصفات M16-M36 | وصلة من نوع الاحتكاك/الحمل، بناء من مرحلتين من الربط الأولي + الربط النهائي، معامل عزم الربط 0.11-0.15 | متوسطة-عالية عملية التغليف بالغمس الساخن للبراغي عالية الشدة ناضجة، وتوفر الشراء بالدفعات تكلفة مثالية | معامل مقاومة الانزلاق ≥ 0.45، خسارة الحمل المسبق < 5%، قابل لإزالة للصيانة | مصانع كبيرة الامتداد، هياكل حمل ثقيل، سيناريوهات تتطلب الفك والصيانة |
| برغي تثبيت مدمج الخيار الأفضل | مادة Q345B، معيار ASTM F1554، مواصفات M20-M64، نوع L/نوع J/نوع U | عملية حشو واحدة/حشو من مرحلتين، تثبيت صفيحة التموضع، انحراف الرأسية ≤ L/500 | منخفضة تكاليف العمالة اللحام عالية، ومعدلات إعادة العمل تؤثر على التكاليف الفعلية | مقاومة السحب ≥ 1.5 ضعف القيمة التصميمية، أداء زلزالي ممتاز، غير قابل لإزالة | تثبيت قاعدة العمود، أساسات المعدات، سيناريوهات ذات متطلبات زلزالية عالية |
| موصّل العوارض | درجة 8.8 مجلفن بالغمس الساخن، متوافقة مع الفولاذ الرقيق الجدران المُشكَّل بالبرد، براغي ذاتية اللولب M8-M16 | حفر وتثقيب متكامل، سُمك طبقة الزنك ≥ 85 ميكرومتر، متوافقة مع حلقات القفل | منخفضة يتميز التصنيع المسبق في المصنع بدرجة عالية من المعيارية، مما يوفر الجهد في عملية التركيب الموقعية | قدرة القص ≥ القيمة التصميمية، عمر مقاومة التآكل ≥ 25 سنة، تثبيت سهل | لولب السقف، لولب الجدار، سيناريوهات الهيكل الفولاذي الخفيف |
توصية التوصيل: استخدم برغي فائقة القوة للهياكل الرئيسية، وبرغي تثبيت لقواعد الأعمدة، ووصلات لولبي للهياكل الثانوية
قرار الاختيار
قرار اختيار التركيبات التفصيلي
اختيار دقيق بناءً على درجة الحمل، بيئة التآكل، وظروف البناء
01
اختيار حسب درجة الحمل
ضمان أن قوة الوصلة تلبي متطلبات التصميم
- حمل خفيف (<50kN): براغي درجة 8.8؛ حمل متوسط (50-200kN): براغي 10.9S؛ حمل ثقيل (>200kN): براغي 12.9S + زيادة القطر
- تجنب فشل الحمل الزائد، تحسين تكاليف المواد، الامتثال لمواصفات JGJ 82
اختيار حسب درجة الحمل — الحل →
02
اختيار حسب بيئة التآكل
ضمان عدم تآكل وفشل التركيبات خلال العمر الافتراضي للتصميم
- جاف داخلي: معالجة بالأكسيد الأسود؛ خارجي عام: تغليف بالغمس الساخن ≥85μm؛ تآكل شديد: طبقة داكرمت + مادة عازلة
- تمديد العمر الافتراضي، تقليل تكاليف الصيانة، الامتثال لمعيار حماية التآكل ISO 1461
اختيار حسب بيئة التآكل — الحل →
03
اختيار حسب ظروف البناء
التكيف مع بيئة البناء في الموقع ومتطلبات الجدول الزمني
- عمل شاهق: براغي التحكم بالتوتر (تثبيت من جانب واحد); أماكن ضيقة: براغي رأس سداسي; تثبيت سريع: براغي ذاتية اللولب
- تحسين كفاءة البناء، تقليل تكاليف العمالة، ضمان جودة البناء
اختيار حسب ظروف البناء — الحل →
الحالات الهندسية
حالات تطبيق نموذجية
الحالات التالية توضح اختيار التركيبات والنتائج الهندسية في سيناريوهات مختلفة
| العنصر | المواصفات / المتطلبات النموذجية | أساس التصميم / المصدر |
|---|---|---|
| مصنع كبير | ورشة تجميع مصنع تصنيع السيارات، امتداد 72 متر، تباعد أعمدة 12 متر، استخدام 12,000 مجموعة من براغي عالية الشدة 10.9S M30، وصلة من نوع الاحتكاك، معامل الانزلاق 0.52، تقليص فترة البناء بنسبة 30% | حالة هندسية |
| مستودع الخدمات اللوجستية | مركز خدمات لوجستية للتجارة الإلكترونية، مساحة 50,000 متر مربع، استخدام 800 مجموعة من براغي تثبيت Q345B M42، عملية حشو ثانوية، انحراف الرأسية ≤3 ملم، تحمل حمل رافعة شوكة 50 طن | حالة هندسية |
| ورشة نظيفة | منطقة نظيفة لمصنع أشباه الموصلات، تستخدم 5,000 مجموعة من موصلات العارضة M12 من الدرجة 8.8 المجلفن بالغمس الساخن، سماكة طلاء الزنك 95μm، متوافقة مع الفولاذ المُشكّل بالبرد ذو الجدران الرقيقة، عمر مقاومة التآكل 30 سنة | حالة هندسية |
جميع الحالات أعلاه قد اجتازت قبول وكالة الفحص من طرف ثالث وتلبي متطلبات التصميم
يجب تحديد المعاملات المحددة بناءً على التصميم الهندسي الفعلي
قائمة BOM للتركيبات
توفر قائمة BOM كاملة للتركيبات، بما في ذلك المواصفات، الكميات، المواد، معالجات السطح، والمعلومات التفصيلية الأخرى
تنزيل قائمة BOM →منتجات دعم ذات صلة
بالإضافة إلى هذا التصنيف من المنتجات، قد تكون المنتجات الدعم التالية مفيدة لمشروعك.
يمكن إدراجها في قائمة الاستفسار للاستمتاع بخصومات الشراء المشترك.
الأساس الفني
الأساس التقني ومعايير المرجع (انقر للتوسيع)
المعاملات التقنية على هذه الصفحة مجمعة بناءً على المعايير العامة التالية.
معايير التركيبات ومقاومة التآكل
- ISO 898-1:2013 — الخصائص الميكانيكية للتركيبات
نطاق التطبيق:اختيار درجة قوة البرغي - ISO 3506-1:2020 — تركيبات الفولاذ المقاوم للصدأ
نطاق التطبيق:اختيار مقاومة التآكل 304/316L - ISO 1461:2022 — متطلبات طلاءات التغليف بالغمس الساخن
نطاق التطبيق:تصنيف البيئة ≥65 ميكرومتر/85 ميكرومتر
معايير الهياكل الفولاذية
- EN 1993 (Eurocode 3) — معيار تصميم الهياكل الفولاذية
نطاق التطبيق:حساب الطاقة الحاملة لورشة العمل - EN 1090 — قانون قبول جودة البناء للهياكل الفولاذية
نطاق التطبيق:سطح الاحتكاك وإعادة فحص عزم الربط - JGJ 82-2011 — المواصفة التقنية لوصلات البراغي عالية الشدة
نطاق التطبيق:بناء طريقة عزم الربط/طريقة دوران الصامولة
إخلاء مسؤولية: المعاملات التقنية مجمعة من المعايير العامة. للتصاميم المحددة، يرجى استشارة مهندس محترف.
