فشل حشية إحكام السقف والوقاية منه
كل برغي ذاتي اللولب يمر عبر لوح السقف هو نقطة تسرب محتملة. تصلب حشية EPDM وعيوب التركيب مثل دوران البرغي يمكن أن تؤدي إلى تآكل المدادة وإصلاحات مكلفة. تشرح هذه الصفحة آليات الفشل وفحوصات الشراء لأجهزة إحكام السقف
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
حشية EPDM المقاومة للماء تتصلب وتفشل تحت درجات حرارة عالية لألواح السقف
إجراءات التصحيح
الخطر-02
دوران البرغي ذاتي الحفر يمنع ضغط حشية العزل المائي
إجراءات التصحيح
الخطر-03
برغي ذاتي الحفر يفقد أسنانه في مدادة رقيقة — الشد المسبق صفر
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
قائمة فحص فشل حلقة الختم للسقف
الفرق الهندسي الأكثر إغفالًا في ختم السقف هو انضغاط حلقة EPDM تحت درجات الحرارة المرتفعة المستمرة. الحلقة التي تجتاز اختبارات التسرب الأولية قد تفشل بعد 5-8 سنوات بسبب التصلب، مما يؤدي إلى تسرب شعري على طول أسنان اللولب.
ما يجب التحقق منه
- 1افحص صلابة حلقة EPDM سنويًا: إذا تجاوزت Shore A 80 أو لم ترتد عند الضغط بالظفر، استبدلها فورًا.
- 2تحقق من عزم الربط: دوران اللولب (دوران الأسنان في المدادة) يقلل انضغاط الحلقة من 30% إلى 10%، مما يسبب تسربًا فوريًا.
- 3لسماكة جدار المدادة أقل من 1
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| انضغاط الحلقة | الحلقة المتصلبة تفقد ضغط الختم، مما يسمح بالتسرب الشعري | — |
| عزم ربط اللولب | الدوران يقلل انضغاط الحلقة من 30% إلى 10%، مما يسبب تسربًا | استخدم مفتاح ربط كهربائي محكوم بالعزم؛ تحقق من أن رأس اللولب مستوٍ مع الحلقة |
| سماكة جدار المدادة | المدادة الرقيقة تعطي تداخلًا غير كافٍ للسن، مع خطر الانخلاع | للمدادة الأقل من 1 |
| تصنيف درجة حرارة مادة الحلقة | السيليكون لدرجات الحرارة القصوى | — |
البيانات مبنية على ظروف السقف النموذجية. العمر الفعلي يعتمد على مؤشر الأشعة فوق البنفسجية المحلي ودرجات الحرارة القصوى.
مستوى الدليل: مدعوم بمعيار
المرجع الفني للقطاع
انضغاط الغسالة هو شد مسبق لمرة واحدة: بمجرد انقضاء نافذة التركيب يصبح الفقد غير قابل للاستعادة
تشترك البراغي عالية المقاومة في الهيكل وبراغي التثبيت الذاتي عبر لوح السقف في منطق واحد على امتداد العمر الخدمي: الشد المسبق — أو انضغاط الغسالة — يُثبَّت مرة واحدة عند التركيب، ولا يوجد بند لإعادة الشد أثناء الخدمة. وفهم هذا المنطق يوضح لماذا يجب أن يتم قبول الغسالة في يوم التركيب.
لا يبقى الشد المسبق للبرغي عالي المقاومة ثابتاً بعد الشد النهائي: يقع معظم الفقد خلال الساعة الأولى، ويستقر خلال يوم أو يومين، ويتوقف بعد شهر — ولهذا السبب يُحصر قبول الشد النهائي في نافذة 1 ساعة إلى 48 ساعة بعد الشد (الملاحظة التفسيرية لـ GB 50205-2020 §6.3.3). ويُؤخذ الشد المسبق عند التركيب على أنه Pc = 1.1P، تعويضاً لمرة واحدة في الموقع عن فقد الشد المسبق البالغ حوالي 10%؛ ولا يُستعاد أي شيء عن طريق إعادة الشد أثناء الخدمة (الملاحظة التفسيرية لـ JGJ 82-2011 §6.4.13). ولا تتضمن منظومة الكود بأكملها أي بند لإعادة الشد أثناء الخدمة: تسويق "بدون صيانة" صحيح؛ وتسويق "قابل لإعادة الشد" خاطئ. وتتبع غسالة السقف المنطق نفسه: يأتي الإحكام من تشوه الانضغاط عند التركيب، وتلك اللحظة هي حالة العمل الأشد للغسالة طوال ما تبقى من عمرها، ولا يمكن لأي "إعادة شد" أثناء الخدمة إنقاذ انضغاط مضبوط بشكل خاطئ. ويكمن الفرق في آلية التعويض: الكود الإنشائي يُدخل الفقد في المعادلة (Pc = 1.1P)، بينما لا تملك الغسالة 1.1P — فالانضباط في عزم التركيب هو تعويضها الوحيد. والاستنتاج مباشر: يجب أن يتم قبول الغسالة في يوم التركيب — تحقق من حالة الانضغاط مباشرة بعد التثبيت، لأنه بمجرد انقضاء تلك النافذة لا يمكن التحقق من حالة الإحكام لتلك العقدة مرة أخرى أبداً. وتُصمم المنشأة العادية لعمر تشغيلي يبلغ 50 سنة (الجدول 3.1.16 من GB 55001-2021)؛ وتكون عقد الهيكل بدون صيانة بعد الشد النهائي، لكن "عمر" غسالة السقف يُكتب في يوم تركيبها.
إن القول بأن الغسالة ليس لها مكافئ لـ Pc = 1.1P وأن الانضباط في عزم الربط هو تعويضها الوحيد هو استنتاج صناعي خاص بسيناريو السقف. لا تُستخدم في هذه الخانة أي تقديرات تقريبية للرتبة المقدارية.
المرجع الفني للقطاع
تقسيم مهام المثبتات على السقف: براغي التنصت الذاتي ومسامير الدرجة C والمراسي — كل نوع يؤدي مهمة واحدة
يتكون السقف من ثلاث طبقات للمثبتات من الأعلى إلى الأسفل: تثبيت الألواح على المدادات، وتثبيت المدادات على الهيكل، وتثبيت ملحقات السقف على بلاطة السقف. تختلف الطبقات في وظيفتها وطريقة فشلها — لذا يجب كتابة المواصفات لكل طبقة على حدة عند الطلب.
| الطبقة | المثبتات | مسار نقل الحمولة والمعلمات الرئيسية | نقاط الانتباه |
|---|---|---|---|
| لوح السقف → المدادة | برغي تنصت ذاتي + حلقة إحكام مانعة للماء | مسار نقل حمولة بالارتكاز غير احتكاكي: الإحكام عبر انضغاط الحلقة، ومقاومة الرفع الريحي عبر تماسك السن اللولبي | المدادات الرقيقة ذات عدد قليل من اللفات المتداخلة تنسحب تحت الرفع الريحي؛ الحلقة غير المضغوطة بما يكفي تسبب التسريب |
| المدادة / الجسر الجانبي → الهيكل | مسامير عادية من الدرجة C (4.6/4.8) | قطر الثقب d+1.0~1.5 mm، نقل الحمولة بالارتكاز (مقاسات الثقوب في الجدول 11.5.1 من GB 50017-2017) | نوع غير احتكاكي — يعاد التحقق بطريقة الارتكاز؛ الثقوب المفرطة الاتساع تقلل مساحة الارتكاز |
| المزراب / السترة / قاعدة المعدات → بلاطة السقف | مسمار تثبيت أو مرساة كيميائية | يُسمح بهامش تآكل للأجزاء المكشوفة حسب البيئة (انظر GB 50017-2017 §12.7.5) | اختيار درجة مقاومة التآكل الخارجية أقل من المطلوب → صدأ ومسار لتسريب المياه |
| منطقة حافة السقف (قرب الأفاريز) | براغي تنصت ذاتي مكثفة | منطقة ذروة الرفع الريحي، تُعالج بتكثيف التثبيت وزيادة عمق التغلغل (التباعد حسب المخطط) | خطر الانسحاب تحت تأثير الرفع الريحي المتكرر |
تخضع المسامير العادية من الدرجة C 4.6/4.8 الخاصة بالمدادات والجسور الجانبية (ثقوب d+1.0~1.5 mm، مسار نقل الحمولة بالارتكاز) وهامش التآكل للمراسي الخاصة بالمزاريب والسترات وقواعد المعدات حسب البيئة للبنود ذات الصلة من GB 50017-2017. لا تُستخدم في هذه الخانة أي تقديرات تقريبية بفارق مرتبة.
المرجع الفني للقطاع
المجموعات الإنشائية تخضع لإعادة الاختبار عند التوريد؛ حلقات التسقيف لا تخضع: ثلاث خطوات ينتقل عندها حاجز الجودة
يعتمد التثبيت الإنشائي بالبراغي على التحقق القائم على الحِصص (lot-based) — الحِصة غير المطابقة تُرفض بالكامل. لا يوجد للبراغي ذاتية الثقب وحلقات التسقيف إعادة اختبار مماثلة عند التوريد، لذا لا يمكن لحاجز الجودة إلا أن ينتقل إلى الأمام نحو ممارسات التركيب والفحوصات اللاحقة للتركيب.
- اضبط خط الأساس الإنشائي أولاً: التحقق عند التوريد على أساس الحِصة هو بند تحكم رئيسي في GB 50205؛ تُختبر مجموعات البراغي عالية المتانة سداسية الرأس الكبير لمعامل عزم الدوران (المتوسط 0.110-0.150، الانحراف المعياري ≤0.0100، JGJ 82-2011 Table 6.3.1) إضافة إلى بنود أخرى، والحِصة غير المطابقة تُرفض بالكامل — لا توجد قائمة تحقق مماثلة للبراغي ذاتية الثقب وحلقات التسقيف، لذا تُثبت حالة الانضغاط الخاصة بها في الموقع وليس عبر تقرير
- خطوة الحاجز 1: التركيب باستخدام مفتاح محكوم بالعزم مضبوط على عزم الدوران الموصى به — الشد المحكوم بالعزم يحوّل قراءة المفتاح إلى قوة تثبيت وفق T_c = k·P_c·d؛ "الدوران على الفارغ" الناتج عن سرعة غير محكومة هو النسخة السقفية لفقدان التحكم بالعزم، حيث تفترق القراءة عن الانضغاط الحقيقي
- خطوة الحاجز 2: التحقق من الانضغاط في يوم التركيب — فحص بمقياس الثغرات (feeler-gauge) حول حافة الحلقة وفحوصات عزم عكسية موضعية؛ الانضغاط هو "الشد المسبق" لمثبت السقف ولا يمكن إثباته إلا في الموقع
- خطوة الحاجز 3: الزيت أو الأوساخ على اللولبة يغير بهدوء علاقة تحويل العزم — الجانب الإنشائي يعطي الدرس نفسه: التزييت أو التلوث في الموقع يجعل قوة التثبيت التي يقدمها نفس المفتاح غير قابلة للمعرفة؛ حالة اللولبة مهمة بالقدر نفسه لقراءة برغي السقف
معامل عزم الدوران 0.110-0.150 / الانحراف المعياري ≤0.0100 و T_c = k·P_c·d يتبعان JGJ 82-2011 Table 6.3.1؛ تغير تحويل العزم نتيجة التزييت أو التلوث في الموقع يتبع شرح JGJ 82-2011؛ التحقق القائم على الحِصص مع رفض الدفعة بالكامل هو بند تحكم رئيسي في GB 50205. إن القول بأنه لا توجد إعادة اختبار مكافئة لحلقات التسقيف وأن حاجز الجودة ينتقل للأمام في ثلاث خطوات هو استنتاج خاص بسيناريو هذا السقف. لا تُستخدم تقديرات تقريبية لمرتبة الحجم في هذه الخانة.
المرجع الفني للقطاع
برغي واحد ذاتي التنقيب مفوّت: السلسلة من فقدان التحكم بعزم الربط إلى تسرّب السقف
التفويت هو عيب تركيب السقف الأكثر خفاءً: يبدو البرغي مُحكماً بينما الفلكة (الوردة) غير مضغوطة كما يجب. تتبّع السلسلة وطابق كل سبب جذري مع نقطة اعتراضه.
- 1يعمل مفتاح الربط الكهربائي بسرعة مفرطة فيفوّت البرغي ذاتي التنقيب داخل المدادة الرقيقة — تدور اللولبة دون تقدّم وينجرف المقبس السداسي: هذه هي نسخة السقف من فقدان التحكم بعزم الربط، وبعدها لا يمكن معرفة قوة التثبيت الحقيقية (المقابل الإنشائي: الشد المتحكّم به بالعزم يحوّل قراءة المفتاح إلى حمل مسبق عبر معامل العزم k، وعندما يخرج k عن السيطرة تصبح القراءة مضللة)
- 2يتوقف الشد مبكراً ← ينخفض انضغاط الفلكة كثيراً دون التصميم ← ضغط الإحكام غير كافٍ: الانضغاط هو «الحمل المسبق» لمثبت السقف، ونقص الانضغاط يعني فشل الإحكام (المقابل الإنشائي: الوصلة الاحتكاكية ناقصة الحمل المسبق تتحول إلى العمل بنمط الارتكاز وتتشوه)
- 3يأتي أول هطول مطري فيتسرّب الماء على طول اللولبة وحافة الفلكة ← تبقى المدادة وحافة اللوح رطبة ويبدأ التآكل في منطقة التداخل
- 4البرغي المفوّت يحمل أصلاً تاريخ تحميل غير طبيعي: تنص القواعد الإنشائية على عدم جواز استخدام أي مثبت كبرغي تركيب مؤقت، وأن تاريخ التحميل يغيّر معامل العزم، وأن نتيجة القبول لاغية (ملاحظة JGJ 82-2011 §6.4.5) — وبالمثل لا يمكن قبول البرغي المفوّت «على أنه مُحكم»؛ انزعه واستبدله ولا تُعِد شدّه
- 5نقاط الاعتراض: حدّد عزم مفتاح الربط عند القيمة الموصى بها؛ تحقّق من الانضغاط حول حافة الفلكة في يوم التركيب؛ أتلف أي برغي بمقبس سداسي متآكل وركّب برغياً جديداً
«استبدل البرغي المفوّت ولا تُعِد شدّه» هو استدلال متماثل ينقل القاعدة الإنشائية إلى سيناريو السقف هذا. لم تُستخدم أي تقديرات تقريبية للرتبة المقدارية في هذه الخانة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · أ · مصنع صناعي عام | B · ب · مصنع ساحلي/تآكل عالي | C · الخطة ج · معزز للسواحل/الزلازل | |
|---|---|---|---|
| 1. EPDM | |||
| المواصفة | متوافق مع برغي ذاتي اللولب M5.5/M6.3 | M5.5/M6.3 | M5.5/M6.3 |
| المادة | EPDM + نواة فولاذ مقاوم للصدأ 304 | EPDM + قلب من الفولاذ المقاوم للصدأ 316 | EPDM + قلب من الفولاذ المقاوم للصدأ 316 |
| الدرجة | نطاق درجة الحرارة -40~120 درجة مئوية | مقاومة للتآكل من الفئة C5 | مقاومة للتآكل C5 |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. غطاء برغي ذاتي اللولب مقاوم للماء | |||
| المواصفة | متوافق مع البراغي | M5.5/M6.3×25-40 مم | M5.5/M6.3×25-40 مم |
| المادة | PVC + مثبت للأشعة فوق البنفسجية | فولاذ مقاوم للصدأ 304/316 | فولاذ مقاوم للصدأ 304/316 |
| الدرجة | أسود/رمادي | A2-70/A4-70 | A2-70/A4-70 |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. مسمار تثبيت العزل | |||
| المواصفة | φ4.8mm، الطول 80-200mm | متوافق مع البراغي | متوافق مع البراغي |
| المادة | فولاذ كربوني، مطلي بالزنك | مطاط سيليكوني | مطاط السيليكون |
| الدرجة | / | نطاق درجة الحرارة -60~200 درجة مئوية | نطاق درجة الحرارة -60~200 درجة مئوية |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
دليل الاختيار
الاختيار
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة الموصى بها | الأساس الرئيسي |
| مصنع صناعي عام، داخلي (C3 حسب ISO 12944-2) | الخيار A · برغي ذاتي التنصت من الفولاذ الكربوني + EPDM قياسي: غسالة مانعة لتسرب الماء من EPDM بقلب من الفولاذ المقاوم للصدأ 304 (متوافقة مع M5.5/M6.3، -40~120°C، الحشية مزدوجة الطبقة تحافظ على الانضغاط عند النسبة المثلى 30%) + غطاء مانع لتسرب الماء من PVC مع مثبت UV؛ استبدل الحشيات التي لا ترتد عند الضغط عليها بالظفر أثناء الفحص السنوي | ASTM D395 (الانضغاط الدائم <25% بعد 70°C×22h)؛ القلب من الفولاذ المقاوم للصدأ يحد الانضغاط المفرط لـ EPDM عند 30% |
| مصنع ساحلي / مصنع عالي التآكل (C4 حسب ISO 12944-2) | الخيار B · فولاذ مقاوم للصدأ 316 كامل + مطاط السيليكون: غسالة مانعة لتسرب الماء M5.5/M6.3 (EPDM + قلب من الفولاذ المقاوم للصدأ 316، مقاومة تآكل C5) + برغي ذاتي التنصت (M5.5/M6.3×25-40mm، فولاذ مقاوم للصدأ 304/316، A2-70/A4-70) + غطاء مانع لتسرب الماء من مطاط السيليكون (-60~200°C) | ISO 12944-2 C4؛ ISO 3506؛ مطاط السيليكون مصنف -60~200°C للبيئات ذات درجات الحرارة القصوى |
| ساحلي / زلزالي متطرف (C5-M حسب ISO 12944-2) | الخطة C · معزز ساحلي/زلزالي: Dacromet كامل النطاق + فولاذ مقاوم للصدأ 304/316 (A2-70/A4-70) + غسالة قفل إسفينية لمنع الارتخاء — غسالة مانعة لتسرب الماء (EPDM + قلب من الفولاذ المقاوم للصدأ 316) + برغي ذاتي التنصت + غطاء من مطاط السيليكون (-60~200°C) | ISO 12944-2 C5-M متطرف؛ GB 50896 |
| انزلاق البرغي أثناء التركيب (سرعة مفتاح الربط الكهربائي عالية جدا) | التركيب بمفتاح ربط كهربائي محكوم بالعزم (اضبط العزم على 90% من القيمة الموصى بها للبرغي مع ترك مجال للتعديل اليدوي)؛ بعد التركيب يجب ألا يمكن إدخال مجس قياس 0.1mm بين الحشية ولوح السقف؛ افحص عينة عشوائية بنسبة 1% من البراغي بالعزم العكسي (العزم العكسي ≥60% من عزم التركيب) | الانزلاق يضغط الحشية بنسبة 10% فقط بدلا من 30% ← ضغط إحكام غير كاف ← تسريب عند أول هطول مطري |
| جدار المدادة الرقيق (<1.5mm) / مناطق حافة السقف (أكبر قوة رفع بفعل الرياح) | البراغي ذاتية الحفر فقط عندما يكون سمك جدار المدادة ≥1.5mm؛ المدادات <1.2mm يجب أن تستخدم مسامير M6 مع صواميل (اثقب جسم المدادة قبل التركيب)؛ في مناطق حافة السقف قلّص تباعد البراغي ذاتية الحفر إلى اثنين لكل تمويجة | التعشيق الفعال للسن <3 لفات ← يُسحب البرغي من المدادة تحت قوة رفع الرياح ← يرتفع لوح السقف ← تسرب المياه؛ GB 50896 |
أ · مصنع صناعي عام
معيار C3 وفقًا لـ ISO 12944-2

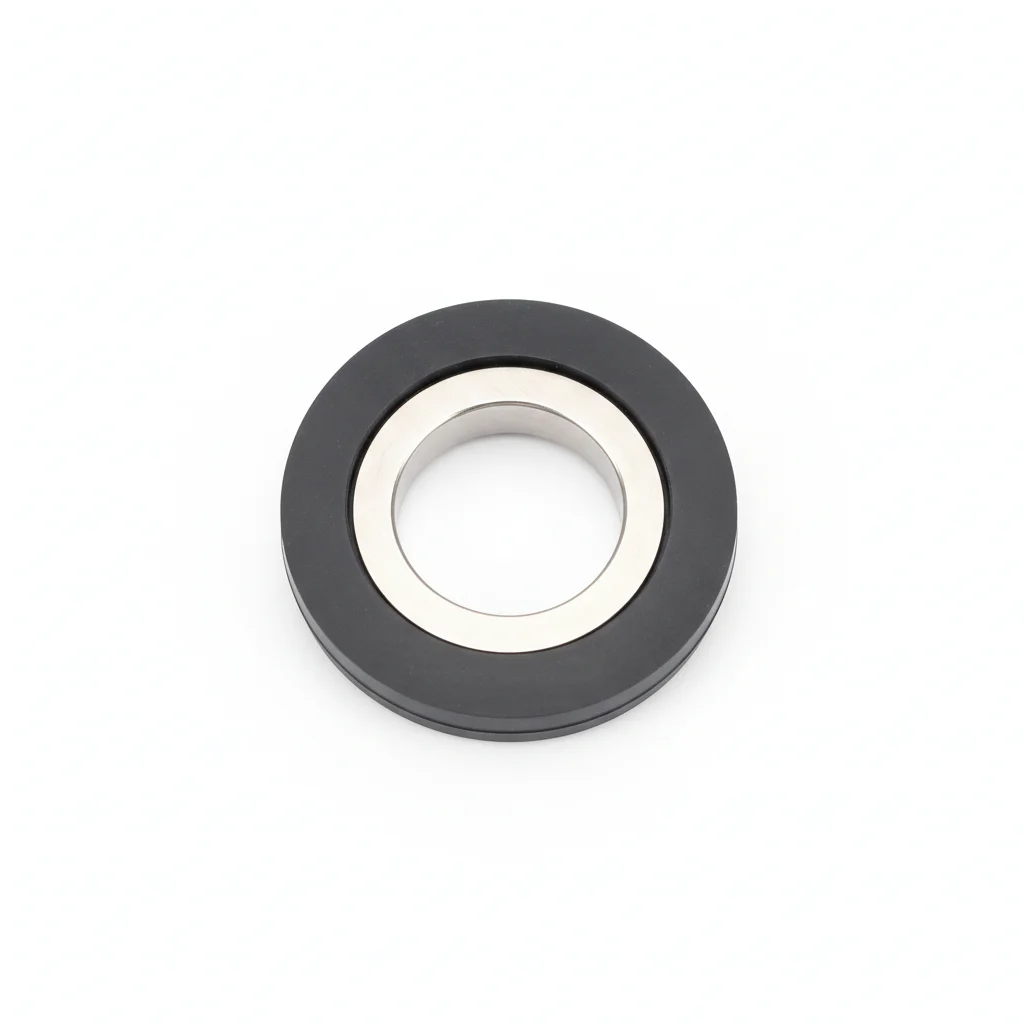

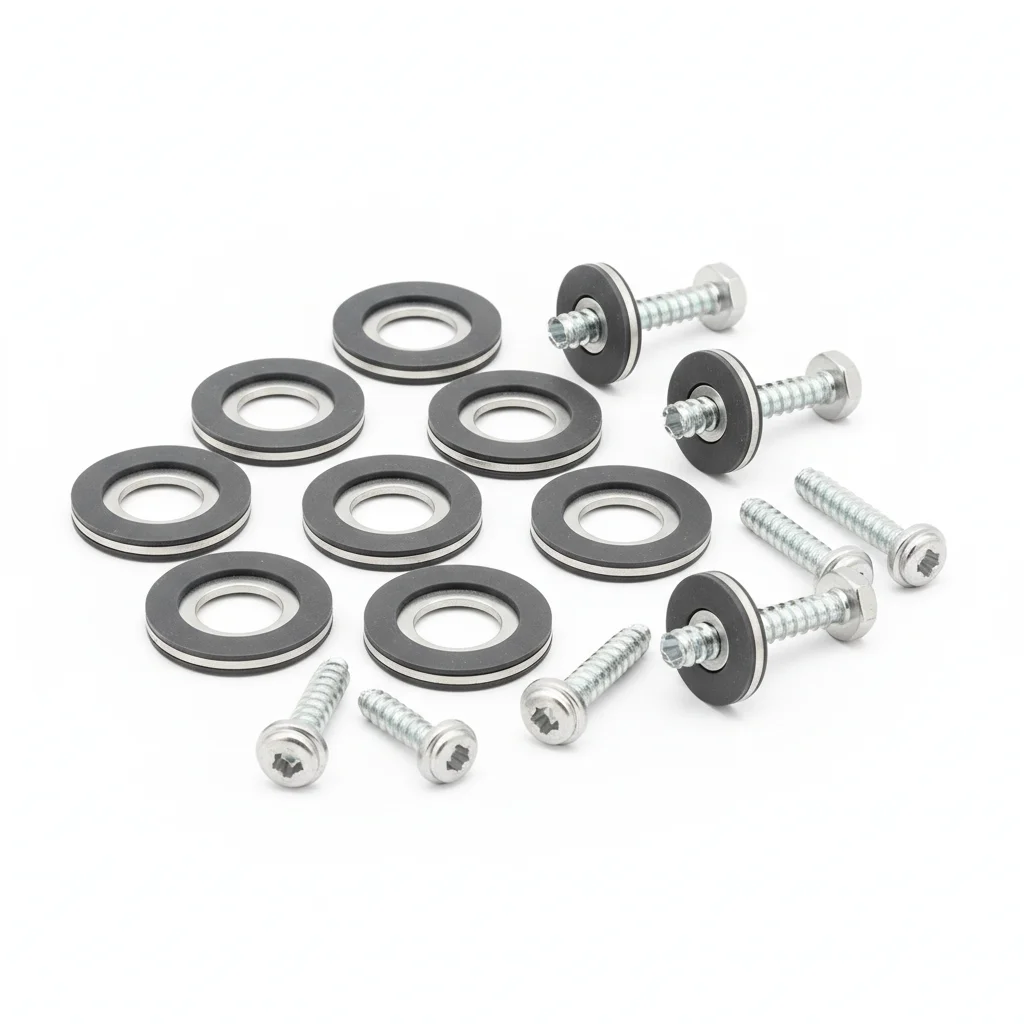

| EPDM | غطاء برغي ذاتي اللولب مقاوم للماء | مسمار تثبيت العزل | |
|---|---|---|---|
| المواصفة | متوافق مع برغي ذاتي اللولب M5.5/M6.3 | متوافق مع البراغي | φ4.8mm، الطول 80-200mm |
| المادة | EPDM + نواة فولاذ مقاوم للصدأ 304 | PVC + مثبت للأشعة فوق البنفسجية | فولاذ كربوني، مطلي بالزنك |
| الدرجة | نطاق درجة الحرارة -40~120 درجة مئوية | أسود/رمادي | / |
| التشطيب | مجلفن بالغمس الساخن >=55um وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55um وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55um وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | إحكام ماء لبراغي ألواح السقف ذاتية اللولب | حماية ثانوية من الماء لرؤوس البراغي | تثبيت العزل على المدادات |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح في حدود 0.1mm لكل 100mm.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5mm. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس سمك — أقصى فجوة مسموحة 0.1mm.
- ضع علامة طلاء ختم العزم عبر رأس البرغي والحلقة والصامولة. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم العزم في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاءً واقيًا وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي بها تآكل يؤثر على أكثر من 5% من مساحة السطح أو عمق حفر >0.3mm. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
ب · مصنع ساحلي/تآكل عالي
C4 قاسية وفقًا لمعيار ISO 12944-2

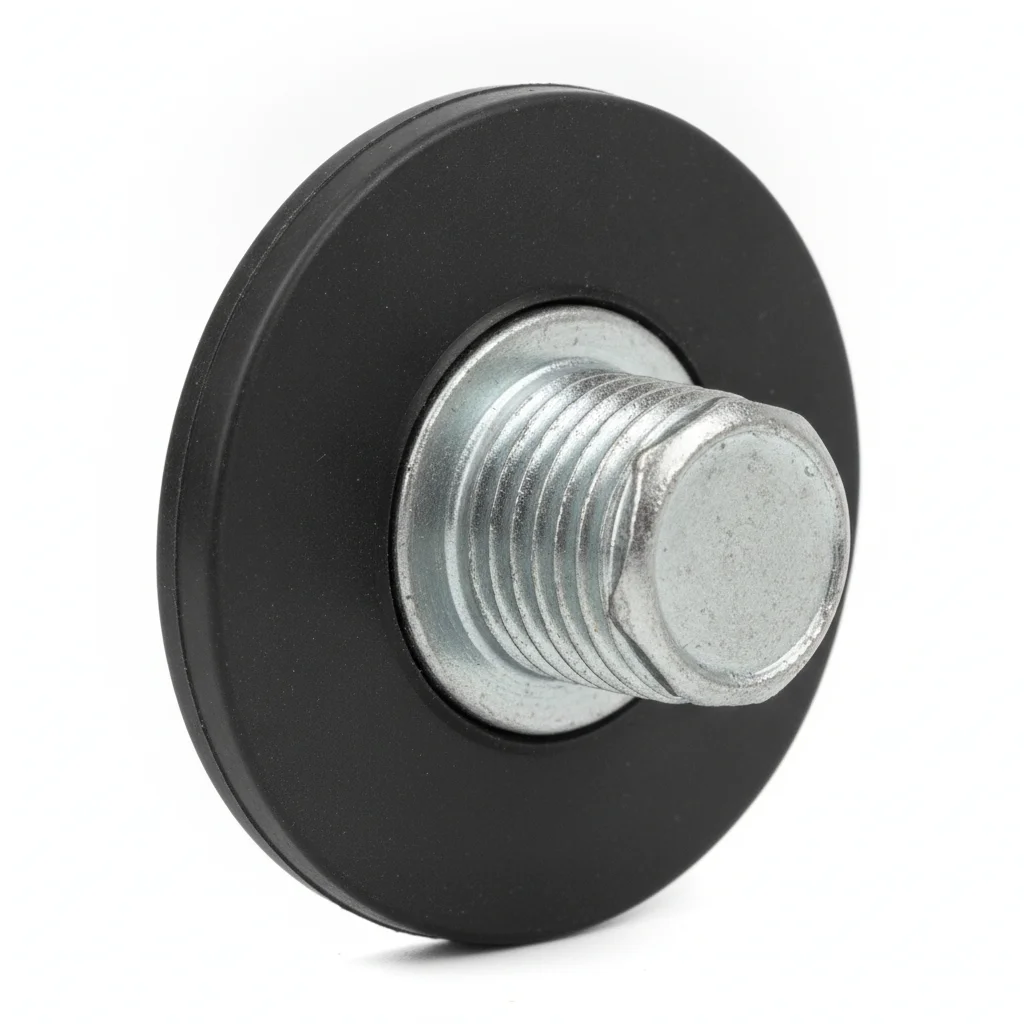

| حلقة مانعة لتسرب الماء | برغي ذاتي اللولب | غطاء مانع لتسرب الماء من المطاط السيليكوني | |
|---|---|---|---|
| المواصفة | M5.5/M6.3 | M5.5/M6.3×25-40 مم | متوافق مع البراغي |
| المادة | EPDM + قلب من الفولاذ المقاوم للصدأ 316 | فولاذ مقاوم للصدأ 304/316 | مطاط سيليكوني |
| الدرجة | مقاومة للتآكل من الفئة C5 | A2-70/A4-70 | نطاق درجة الحرارة -60~200 درجة مئوية |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | أسقف المصانع الساحلية/الكيميائية | جميع أجزاء الفولاذ المقاوم للصدأ لأسقف من الفئة C5 | بيئات درجات الحرارة القصوى |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون كمذيب. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام مقياس ملف التعريف.
- ضع مركب مانع للتآكل في الوصلات مصمم لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. اربط بقيمة عزم الربط المستهدفة. افحص 10% بأداة التحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي قفل أقل من حد القبول. وثق نتائج الاختبار.
- ضع طبقة حماية مقاومة للعوامل الجوية على جميع أسطح أدوات التثبيت المكشوفة. ثبت عينة مراقبة التآكل بالقرب من الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | يفشل القفل تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة القفل مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بدقة +/-3% مع شهادة. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب أدوات التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة الحماية وفقًا لظروف الخدمة البيئية. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي قفل أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ج · معزز للسواحل/الزلازل
C5-M شديد وفقًا لمعيار ISO 12944-2
| حلقة عازلة للماء | برغي ذاتي اللولب | غطاء مطاط السيليكون العازل للماء | |
|---|---|---|---|
| المواصفة | M5.5/M6.3 | M5.5/M6.3×25-40 مم | متوافق مع البراغي |
| المادة | EPDM + قلب من الفولاذ المقاوم للصدأ 316 | فولاذ مقاوم للصدأ 304/316 | مطاط السيليكون |
| الدرجة | مقاومة للتآكل C5 | A2-70/A4-70 | نطاق درجة الحرارة -60~200 درجة مئوية |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة | حوالي 0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي إلى الشد المسبق المستهدف. تحقق من PMI لعينة 10%. وثق لأغراض تدقيق الامتثال.
- اختبر 10% من العينات باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. قم بتركيب أجهزة مراقبة دائمة للحالة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بدقة +/-3% مع شهادة. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاءً واقيًا وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص 20% من العينات. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
المعايير المرجعية
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
