منع فشل براغي دبوس أسطوانة الحفار وبراغي حلقة الدوران
يمكن أن يتسبب كسر التعب في برغي دبوس واحد في انهيار الذراع في الكابينة. ينتشر ارتخاء براغي حلقة الدوران تدريجيًا، مما يؤدي إلى انقلاب الهيكل العلوي. تقارن هذه الصفحة بين براغي الدبوس من الدرجة 12.9 وبراغي حلقة الدوران من الدرجة 10.9 مع حلقات قفل إسفينية، وتحدد فترات الفحص ومعايير الاستبدال للتخفيف من هذه المخاطر
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء المشتريات
"هذه الأمور تحدث يوميًا على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
الكسر بالتعب في براغي قفل الدبوس تحت الشد والضغط المتناوبين
إجراءات التصحيح
الخطر-02
الارتخاء التدريجي لبراغي تثبيت حلقة الدوران تحت عزم الانقلاب
إجراءات التصحيح
الخطر-03
فشل مانع تسرب الغبار في الدبوس في عمليات المياه الموحلة
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
نقاط الفحص الحرجة لبراغي الدبابيس وحلقات الدوران
الكسر الناتج عن الإجهاد والارتخاء التدريجي هما وضعا الفشل السائدان. يلخص الجدول أدناه الفحوصات الرئيسية التي يجب تضمينها في مواصفات المشتريات والصيانة الخاصة بك
ما يجب التحقق منه
- 1براغي تثبيت الدبابيس (درجة 12.9) تحت شد وضغط متناوبين: تبدأ شقوق الإجهاد عند جذر السن بعد حوالي 10^6 دورة؛ استبدال إلزامي كل 5000 ساعة تشغيل بغض النظر عن المظهر
- 2براغي حلقة الدوران (درجة 10.9) تحت عزم الانقلاب: ارتخاء برغي واحد يسبب تحميلًا زائدًا على البراغي المجاورة بنسبة 20-30%؛ يمكن أن ينتشر التفاعل المتسلسل إلى أكثر من 10 براغي خلال ستة أشهر
- 3حلقات القفل الإسفينية (فولاذ كربوني مقسى + طلاء Dacromet) تقلل من خطر الارتخاء؛ حددها للبراغي الحرجة في حفارات التعدين
- 4حد التآكل: استبدل أدوات التثبيت التي تتأثر أكثر من 5% من مساحة سطحها أو عمق التنقر أكبر من 0.3 مم؛ الجلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 توفر حماية أساسية
- 5فترة الفحص: كل 250 ساعة تشغيل أو 6 أشهر؛ أعد الربط إذا كان العزم أقل من 80% من العزم المحدد؛ وثق ذلك في نظام CMMS
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| درجة البرغي والمادة | درجة 12.9 من سبيكة 42CrMoA مطلوبة لبراغي الدبابيس لتحمل الإجهاد؛ درجة 10.9 لبراغي حلقة الدوران | حدد درجة 12.9 وفقًا للمعيار ISO 898-1 لبراغي الدبابيس؛ ودرجة 10.9 لبراغي حلقة الدوران؛ شهادة المواد مطلوبة |
| تشطيب السطح والحماية من التآكل | الجلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 تمنع التآكل الذي يسرع الإجهاد؛ طلاء Dacromet على حلقات القفل الإسفينية يضيف حماية | حدد سمك الجلفنة بالغمس الساخن وفقًا للمعيار ISO 1461؛ للظروف القاسية، أضف طلاء Dacromet على الحلقات |
| التحقق من الشد المسبق وعزم الربط | أعد الربط إذا كان العزم أقل من 80% من العزم المحدد | حدد قيم عزم الربط ومعايير إعادة الربط؛ قم بتضمين تدقيق عزم الربط في خطة الصيانة |
| جدول الاستبدال | عمر الإجهاد محدود؛ استبدال كامل كل 5 سنوات لجميع أدوات التثبيت الحرجة | حدد فترات الاستبدال في ساعات التشغيل أو الوقت التقويمي؛ قم بتضمينها في نظام CMMS |
البيانات مبنية على دورات التشغيل النموذجية للحفارات. العمر الفعلي للإجهاد يعتمد على طيف الأحمال والظروف البيئية. تحقق من توصيات الشركة المصنعة للمعدات الأصلية
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
الوصلات من النوع المساميري: أي الأرقام قابلة للتحقق وأيها فجوات
البيانات العلنية على مستوى المعلمات الخاصة بمسامير عيون الأسطوانات ومسامير المفاصل شحيحة: تتبع المادة والخلوص وفترات الاستبدال في الغالب رسومات الشركة المصنعة الأصلية (OEM). ميّز قبل الطلب أي الأرقام قابل للتحقق وأيها مجرد ادعاءات، حتى لا يتم القبول دون أساس.
| المعلمة | قابلية التتبع العلنية | موقف الشراء / القبول |
|---|---|---|
| مادة المسمار وصلادته (مسامير مفاصل الذراع/العصا، مسامير عيون الأسطوانة) | لا يوجد مصدر علني على مستوى المعلمات (فجوة مسجلة) | قطع مخصصة — يُقبل التسليم وفق رسم/مواصفة الشركة المصنعة الأصلية (OEM)؛ حدد درجة السبيكة في المواصفة وألزم المورد بالرسم |
| حدود خلوص المسمار، فترات الاستبدال | لم يُعثر على مصدر علني على مستوى المعلمات (فجوة مسجلة) | اتبع دليل صيانة الشركة المصنعة الأصلية (OEM) ونظام الفحص الخاص به؛ تجاهل الأرقام المتداولة دون مصدر |
| فترات إعادة الشد الثابتة مثل "كل 250 ساعة" | لم يُعثر على مصدر علني للشركة المصنعة الأصلية (OEM) (فجوة مسجلة — غير مستشهد بها) | أعد الشد وفق دليل الشركة المصنعة الأصلية (OEM): بالنسبة لوصلة الجنزير، أساس Caterpillar هو الفحص بعد 50-100 ساعة من التركيب/إعادة التركيب، ثم حسب الحاجة |
| مادة/صلادة مسمار سن الجرافة | يُعد 40Cr/42CrMo المادة السائدة لجسم السن المطروق؛ لا يوجد مصدر علني مستقل لمادة وصلادة مسمار السن | لا تقبل المسامير بالاستناد إلى نطاقات صلادة دون مصدر |
لا يوجد أساس علني على مستوى المعلمات لمادة المسمار وحدود الخلوص وفترات الاستبدال؛ يهدف هذا الموضع إلى تحديد وتجنب مثل هذه الأرقام غير المدعومة بدلاً من تقديم قيم بديلة. لا تُستخدم في هذا الموضع أي تقديرات تقريبية من حيث الحجم.
المرجع الفني للقطاع
المرجعيات العليا لقبول المسامير والبراغي: معايير مستوى الماكينة والصيانة
اعتمد هذه المرجعيات العليا عند التسعير والقبول: الشروط الفنية للماكينة، وطرق اختبار الماكينة، وممارسات تركيب وصيانة محمل الدوران — استشهد طبقة بطبقة من التجميع نزولاً إلى الجزء، وليس بمعيار الجزء وحده.
المعايير المدرجة GB/T (GB/T 9139-2018، GB/T 7586-2018، GB/T 3098.1-2010) هي معايير وطنية سارية؛ تحقق من ASME SRB-1 مقابل الوثيقة الأصلية عند الاعتماد عليه. أرقام المعايير مخصصة للاسترشاد في القبول فقط — قيم القبول تتبع نصوص المعايير السارية. لا تُستخدم في هذا الموضع أي تقديرات تقريبية من حيث الحجم.
المرجع الفني للقطاع
أربعة أسئلة: الوثائق التي تجيب عن سؤال «هل سيحدث الكسر؟»
الوقاية من الكسر تكمن في الوثائق لا في المستودع: كل حلقة من الحلقات الأربع — المادة، والرتبة، والتجميع، وإعادة الفحص — لها ما يمكن التحقق منه. أدرج الحلقات الأربع جميعها في طلب عرض السعر ويمكن للاستلام تدقيقها بندًا بندًا.
- تقرير اختبار المادة: الفولاذ الإنشائي السبائكي يُحكم عليه وفق GB/T 3077-2015 — يجيب عن سؤال «هل المادة صحيحة؟»؛ لكن مطابقة المادة تستبعد فقط عيوب التصنيع، ولا تثبت أن المسمار لا يمكن أن ينكسر بالكلال
- وسم رتبة المتانة: تحقق من 8.8/10.9/12.9 مقابل GB/T 3098.1-2010 — يجيب عن سؤال «هل الرتبة كافية؟»؛ بمجرد استيفاء الرتبة، فإن العمر الفعلي تحت الحمل المتناوب يعتمد على طيف الحمل وجودة التجميع
- عزم الرسم وتعليمات التجميع: الشد المسبق حسب الرسم، والتحقق من تغطية اللاصق اللاهوائي ونظافة الثقوب الملولبة مقابل الرسم — يجيب عن سؤال «هل تم التجميع بصورة صحيحة؟»؛ يُظهر سجل تحليل الفشل أن مجموعة مسامير بمادة ورتبة مطابقتين لا تزال قابلة للكسر الكامل بسبب أخطاء التجميع
- وتيرة الفحص وإعادة الشد: حدد الجدولة وفق دليل خدمة الشركة المصنعة للمعدة الأصلية ونظام الفحص الخاص به، وليس وفق فترات ثابتة بلا مصدر منشور — يجيب عن سؤال «متى تجرى إعادة الفحص؟»؛ لا تُظهر شقوق الكلال أي علامة خارجية مرئية قبل الكسر، لذا فإن إعادة الفحص المجدولة هي التدخل الوحيد الذي يمكنه اكتشافها مبكرًا
المواصفتان GB/T 3077-2015 و GB/T 3098.1-2010 هما المواصفتان الساريتان؛ فترات الاستبدال ليس لها أساس منشور ولا تُقدَّم أرقام للفترات. لا تُستخدم في هذه الخانة أي تقديرات تقريبية لمقدار الرتبة.
المرجع الفني للقطاع
المثبتات داخل النطاق والمعدات خارجه: ارسم الحد الفاصل قبل الطلب
ارسم خط داخل النطاق / خارج النطاق مرة واحدة، ويبقى طلب عرض السعر بعيدًا عن المعدات الكاملة — يُستلم المسامير والدبابيس مقابل الرسومات، بينما تبقى المعدات والتجميعات لدى الشركة المصنعة للمعدة الأصلية.
المشمول في النطاق هو المثبتات والدبابيس المحددة بالرسم: دبابيس عين الأسطوانة، ودبابيس مفاصل الذراع والذراع، ومسامير وصل حلقة الدوران، ودبابيس أسنان الجرافة، بالإضافة إلى مسامير حذاء الجنزير الجانبية مع صواميل ذاتية الإغلاق، ومسامير تثبيت غطاء النهاية، ومسامير عجلة الدفع المقسمة — المجموعة الكاملة من المثبتات والدبابيس عالية المتانة المحددة بالرسم. خارج النطاق: الحفارات والجرافات واللوادر وشاحنات التعدين الكاملة؛ ومجموعات الجنزير (وصلات السلسلة وأجسام الأحذية)؛ وحلقات محمل الدوران نفسها؛ والأجزاء الإنشائية للجرافة أو الذراع. اترك الشروط الفنية للمعدة والتجميع للشركة المصنعة للمعدة الأصلية، واستلم المثبتات والدبابيس مقابل الرسومات، ويبقى كل طرف في نطاقه.
«محدد بالرسم» يعني عدم انطباق أي مواصفة مخصصة GB/JB/ASTM — ويكون الاستلام وفق رسم/مواصفة الشركة المصنعة للمعدة الأصلية. لا تُستخدم في هذه الخانة أي تقديرات تقريبية لمقدار الرتبة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · أ · حفار متوسط | B · ب · حفار التعدين الكبير | C · الخطة ج · التعدين/الظروف القاسية | |
|---|---|---|---|

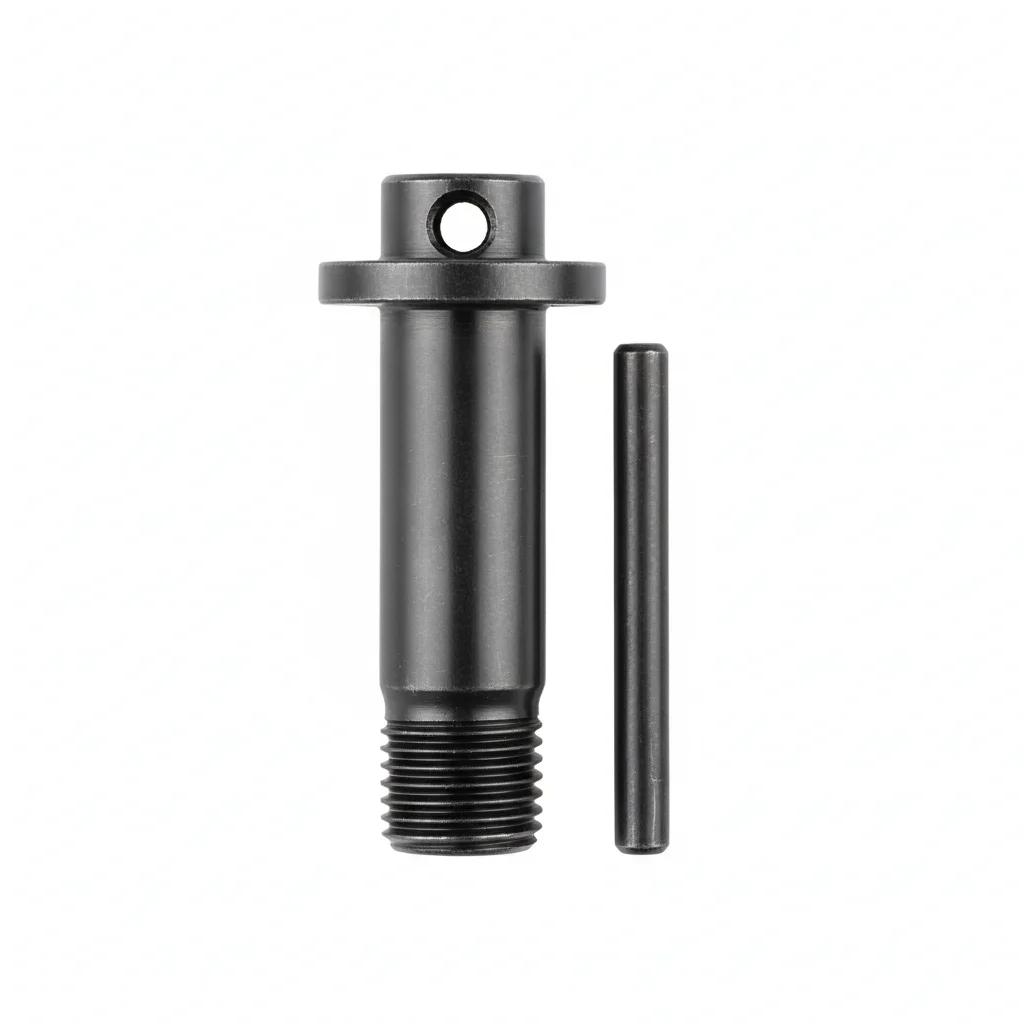

| 1. برغي قفل دبوس من الدرجة 12.9 | |||
| المواصفة | M20-M30 سن لولب دقيق | M30-M42 سن لولبي دقيق | M30-M42 سن لولبي دقيق |
| المادة | 42CrMoA | 42CrMoA | 42CrMoA |
| الدرجة | الدرجة 12.9 | درجة 12.9 | الدرجة 12.9 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| 2. برغي حلقة دوران من الدرجة 10.9 | |||
| المواصفة | M20-M30 | M20-M36 | M20-M36 |
| المادة | 42CrMo | فولاذ كربوني مقسى + داكروميت | فولاذ كربوني مقسي + داكروميت |
| الدرجة | الدرجة 10.9 Dacromet | داكروميت | داكروميت |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
دليل الاختيار
اختيار الموديل
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة | الأساس |
| حفارة متوسطة، C3 وفقًا لـ ISO 12944-2 (المسمار يتعرض لـ 2000 دورة/يوم، ~700,000 دورة/سنة) | الخيار A · 12.9 + 10.9: مسمار تثبيت الدبوس بدرجة 12.9 سن ناعم M20-M30 (42CrMoA) + مسمار حلقة الدوران بدرجة 10.9 M20-M30 (42CrMo, Dacromet) | ISO 898-1 (درجة 12.9/10.9)؛ استبدال إلزامي كل 5000 ساعة تشغيل أو 1 سنة |
| حفارة تعدين كبيرة، C4 قاسية وفقًا لـ ISO 12944-2 | الخيار B · مواصفات أكبر + حلقات قفل إسفينية: مسمار تثبيت الدبوس للخدمة الشاقة بدرجة 12.9 سن ناعم M30-M42 (42CrMoA) + حلقة قفل إسفينية M20-M36 (فولاذ كربوني مقسى + Dacromet) | ISO 898-1 (درجة 12.9)؛ إعادة فحص كل مسمار بمفتاح عزم كل 500 ساعة تشغيل؛ استبدال المجموعة الكاملة إذا وُجد انخفاض في العزم >15% لثلاث مرات متتالية |
| كسر كلال لمسامير تثبيت الدبوس تحت شد وضغط متناوبين (2000 دورة/يوم، ~700,000 دورة/سنة) | درجة 12.9 + سن ناعم (يزيد طول الاشتباك) + استبدال إلزامي كل 5000 ساعة تشغيل أو 1 سنة بغض النظر عن المظهر؛ فحص التحميل المسبق للمسمار (مفتاح عزم) عند التركيب؛ وضع مركب مانع الالتصاق بين رأس المسمار والعروة؛ الاحتفاظ بسجل الاستبدال | تظهر شقوق الكلال عند جذر السن بعد ~10^6 دورة متناوبة؛ معدل انتشار الشق ~0.01mm/1000 دورة ← كسر مفاجئ عندما يصبح المقطع العرضي المتبقي غير كافٍ؛ ISO 898-1 |
| ارتخاء تدريجي لمسامير تثبيت حلقة الدوران تحت عزم الانقلاب (المسامير في اتجاه الحفر تتعرض لأعلى حمل شد) | درجة 10.9 + طلاء Dacromet + حلقات قفل إسفينية؛ الشد بشكل متماثل ومتقاطع على 2-3 مراحل؛ إعادة فحص كل مسمار بمفتاح عزم كل 500 ساعة تشغيل؛ إذا وُجد انخفاض في العزم >15% لثلاث مرات متتالية، استبدل المجموعة الكاملة من المسامير | الارتخاء ينقل حمل الدعم إلى المسمارين المجاورين ← حمل زائد 20-30% ← ارتخاء أسرع ← تفاعل متسلسل: خلال ستة أشهر ينتشر الارتخاء من مسمار واحد إلى 10+ ← ترتفع حلقة الدوران ← يميل الهيكل العلوي |
| فشل مانع غبار الدبوس في عمليات المياه الطينية: شفة الإحكام متآكلة بجزيئات الرمل، تدخل المياه الطينية إلى الفجوة بين الدبوس والجلبة | استخدم موانع غبار من المطاط الفلوري (FKM) (مقاومة التآكل أعلى 3-5 مرات من NBR)؛ افحص المانع كل 250 ساعة؛ استبدل فورًا إذا وُجد أخدود في الشفة >0.5mm؛ نظام تشحيم أوتوماتيكي للدبوس (تشحيم كل 8 ساعات) يطرد المياه الطينية من الفجوة | أخاديد تآكل بعمق >0.5mm على شفة الإحكام خلال 3-6 أشهر ← يتسارع التآكل الكاشط 10x+ ← يتآكل الدبوس والجلبة بشدة خلال مئات الساعات ← الفجوة >2mm ← اهتزاز الجرافة أثناء الحفر |
أ · حفار متوسط
C3 قياسي وفقًا لـ ISO 12944-2
| برغي قفل دبوس من الدرجة 12.9 | برغي حلقة دوران من الدرجة 10.9 | |
|---|---|---|
| المواصفة | M20-M30 سن لولب دقيق | M20-M30 |
| المادة | 42CrMoA | 42CrMo |
| الدرجة | الدرجة 12.9 | الدرجة 10.9 Dacromet |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | دبوس عين الأسطوانة | تثبيت حلقة الدوران |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط النجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر بمفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس — أقصى فجوة مسموحة 0.1 مم.
- ضع طلاء ختم العزم عبر رأس البرغي والحلقة والصامولة. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من المثبتات لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفة الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم العزم في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها >5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
ب · حفار التعدين الكبير
C4 بيئة قاسية وفقًا لمعيار ISO 12944-2

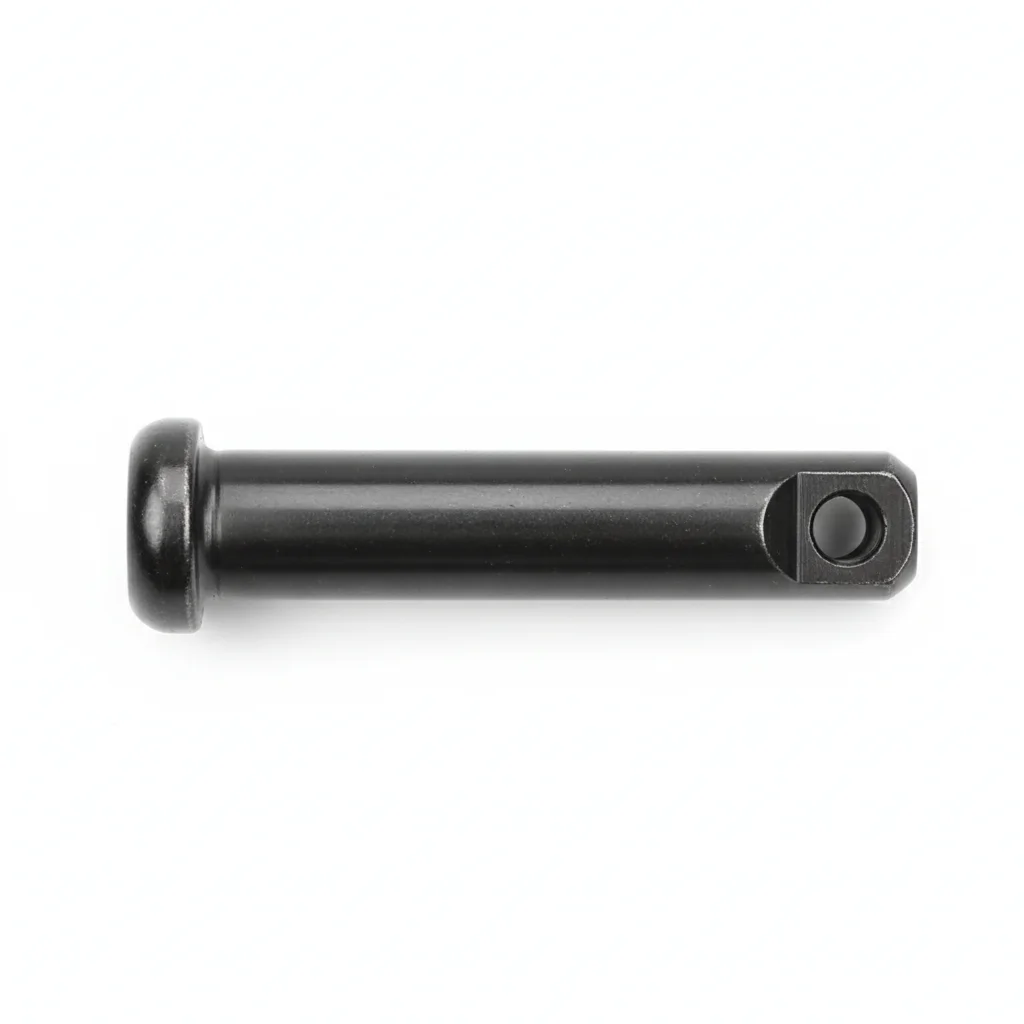

| برغي دبوس عالي التحمل درجة 12.9 | حلقة قفل إسفينية (M20-M36) | |
|---|---|---|
| المواصفة | M30-M42 سن لولبي دقيق | M20-M36 |
| المادة | 42CrMoA | فولاذ كربوني مقسى + داكروميت |
| الدرجة | درجة 12.9 | داكروميت |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | دبوس حفار التعدين | جميع البراغي الحرجة |
خطوات التركيب
- أزل الشحوم عن الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام مقياس الخشونة.
- ضع مركبًا مضادًا للتآكل مصممًا لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مغطاة بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. اربط حتى قيمة عزم الربط المستهدفة. افحص 10% باستخدام أداة التحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي قفل أقل من حد القبول. وثق نتائج الاختبار.
- ضع طبقة حماية مقاومة للطقس على جميع أسطح التثبيت المكشوفة. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل القفل تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلفًا في المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بدقة +/-3% مع شهادة. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب القفل | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي قفل أقل من 80% من عزم الربط المحدد. استبدل الأقفال التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع الأقفال الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ج · التعدين/الظروف القاسية
C5-M شديد وفقًا لـ ISO 12944-2
| برغي دبوسي ثقيل الدرجة 12.9 | حلقة قفل إسفينية (M20-M36) | |
|---|---|---|
| المواصفة | M30-M42 سن لولبي دقيق | M20-M36 |
| المادة | 42CrMoA | فولاذ كربوني مقسي + داكروميت |
| الدرجة | الدرجة 12.9 | داكروميت |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20°م إلى +80°م | -20°م إلى +80°م |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | الظروف القاسية / أقصى حماية | الظروف القاسية / أقصى حماية |
خطوات التركيب
- أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط بجهاز شد هيدروليكي إلى الشد المسبق المستهدف. تحقق من PMI لعينة 10%. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10% بصبغة مخترقة. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة واقية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
