مثبتات المعدات الثقيلة: أعمدة دبابيس الهيدروليك، براغي علبة التروس، براغي ألواح الجنزير
اختر المثبت المناسب لأسطوانات الهيدروليك في الحفارات، وأغلفة علب التروس، وألواح الجنزير. قارن بين التصلب السطحي وDacromet والفوسفات، وافهم كيف تؤثر الأحمال اللامركزية والبيئات المسببة للتآكل وأحمال الصدمات على عمر المثبت. يشمل فترات الفحص ومتطلبات إعادة ربط عزم الربط.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تقشر موضعي لطلاء الكروم على قضيب مكبس الأسطوانة الهيدروليكية تحت الحمل اللامركزي
إجراءات التصحيح
الخطر-02
البيئة المسببة للتآكل تؤدي إلى انخفاض حاد في عمر الكلال
إجراءات التصحيح
الخطر-03
حمولة الصدمة الثقيلة تسبب تجريد السن أو كسر البرغي
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
كيفية اختيار أدوات التثبيت للمعدات الثقيلة: الاختلافات الرئيسية بين تطبيقات الهيدروليك وعلبة التروس والجنزير
تواجه أدوات التثبيت في المعدات الثقيلة أنماط فشل مختلفة اعتمادًا على النظام الفرعي. تعاني أعمدة دبوس الأسطوانة الهيدروليكية من تقشر طلاء الكروم تحت الأحمال اللامركزية؛ وتتعرض براغي علبة التروس لخطر تجريد السن تحت قوة شد مسبق عالية؛ وتتعرض براغي لوحة الجنزير لحمولات صدمية تسبب الارتخاء. يلخص الجدول أدناه معايير الاختيار الحرجة
ما يجب التحقق منه
- 1أعمدة دبابيس الأسطوانات الهيدروليكية: سطح مقسى بصلابة HRC50-55 يقاوم التآكل الناتج عن الحركة الترددية؛ حلقة الختم O-ring من FKM تمنع تسرب الزيت
- 2براغي غلاف علبة التروس: درجة 12.9 مع طلاء Dacromet توفر مقاومة للتآكل في البيئات القاسية C4؛ حلقات Nordlock تمنع الارتخاء تحت الاهتزاز
- 3براغي لوحة الجنزير: درجة 12.9 مع طلاء فوسفاتي مضاد للالتصاق يقلل الاحتكاك أثناء التركيب؛ سلك مضاد للارتخاء يؤمن ضد حمولات الصدمة
- 4الفحص كل 250 ساعة تشغيل: أعد ربط أي أداة تثبيت أقل من 80% من العزم المحدد؛ استبدل إذا كان التآكل يؤثر على >5% من مساحة السطح أو تجاوز عمق التنقر الحدود المقبولة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| التطبيق | يحدد نوع الحمل (لامركزي، قوة شد مسبق عالية، صدمة) ونمط الفشل | نظام الأسطوانة الهيدروليكية أو علبة التروس أو الجنزير في طلب عرض الأسعار الخاص بك |
| الطلاء/التشطيب | مقاومة التآكل ومنع الالتصاق تؤثر على عمر الخدمة | سطح مقسى HRC50-55، أو Dacromet، أو فوسفاتي مضاد للالتصاق وفقًا لـ ISO 12944-2 |
| الدرجة | فئة القوة تحدد سعة الحمولة والاحتفاظ بقوة الشد المسبق | درجة 12.9 للبراغي؛ حدد مقاومة الخضوع والصلابة لأعمدة الدبوس |
| خاصية مضادة للارتخاء | تمنع فشل أداة التثبيت تحت الاهتزاز أو الصدمة | حلقة Nordlock أو سلك مضاد للارتخاء لبراغي علبة التروس والجنزير |
يجب أن تفي جميع أدوات التثبيت بالخصائص الميكانيكية لـ ISO 898-1. تعتمد فترات الفحص ومعايير الاستبدال على ممارسات الصيانة القياسية؛ اضبط وفقًا لتوصيات الشركة المصنعة للمعدات الأصلية
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
كيف تنتقل مسامير حذاء الجنزير من الشد غير السليم إلى انخلاع الجنزير
جهاز السير هو المصدر الأكثر تكراراً للارتخاء في الماكينة المجنزرة — وتذكر الشركة المصنعة الأصلية صراحة أن الشد غير السليم هو السبب الأول. تتبع هذه السلسلة مرة واحدة وستفهم لماذا تُعد نافذة إعادة الفحص هي نقطة الاعتراض.
- 1الشد غير السليم هو السبب الأول: يذكر دليل الشركة المصنعة الأصلية بوضوح أن السبب الرئيسي لارتخاء الحذاء هو الشد غير السليم لمثبتات الحذاء — عزم أقل من المطلوب أو تسلسل خاطئ، فلا يجلس الحذاء أبداً بشكل صحيح على الوصلة منذ البداية
- 2الارتخاء أثناء الخدمة: صدمات الحفر والسير بالإضافة إلى الأحمال الجانبية عند المنعطفات تنتقل دورياً عبر الوصلة، ويستمر انخفاض التحميل المسبق المتبقي، ويبدأ الحذاء بالانزياح على وصلة الجنزير
- 3اختلال المحاذاة يغذي التآكل: الحذاء المنزاح يسبب تآكلاً غير طبيعي على مسامير الجنزير، وتتدهور جلسة المسمار في الوصلة
- 4الارتخاء والانخلاع: يصبح الجنزير بأكمله مرتخياً، وتحت حمل شديد ينفصل مسمار الجنزير — جنزير مكسور أو منخلع
- 5السجل: انخلع جنزير ماكينة Cat 235D أثناء تجريف بركة وتوقفت في الموقع مباشرة (سجل مجتمعي ميداني، بتأكيدين)
- 6الاعتراض: الشد وفق طريقة العزم بالإضافة إلى الزاوية الخاصة بالشركة المصنعة الأصلية (الوصول إلى عزم الشد الابتدائي المحدد ثم إضافة 1/3 دورة)؛ افحص وأعد الشد حسب الحاجة بعد 50-100 ساعة تشغيل من التركيب الجديد أو إعادة التركيب — أوقف الارتخاء قبل اختلال المحاذاة
لا تُستخدم أي تقديرات تقريبية من حيث مرتبة الحجم في هذه الخانة.
المرجع الفني للقطاع
اعرف طيف التحميل أولاً: الصدمة أو الانقلاب أو الدحرجة
يبدأ اختيار المثبتات في المعدات الثقيلة من طيف التحميل التشغيلي، وليس من ورقة المواصفات: فالمرفق والمفصل الدوّار وجهاز السير تحمل أشكال أحمال مختلفة تماماً وبالتالي أنماط فشل مختلفة — طابق الطيف أولاً، ثم ناقش الاختيار والقبول.
عبارة "فئة 20 طناً ≈ 20 t" هي تقريب من حيث مرتبة الحجم.
المرجع الفني للقطاع
أغطية نهاية الحامل والعجلة المسننة الدافعة: نطاقات عزم الربط حسب سلسلة الماكينة
عزم الربط ليس "شدّه بقوة": في أجزاء تثبيت جهاز السير وحده، تقفز مسامير غطاء النهاية عبر ثلاث نطاقات عزم من الجرافات الصغيرة إلى الكبيرة، بينما تُعطى مسامير العجلة المسننة كمجال بالقياسات الإنشية. ثبّت النطاق قبل التسعير أو القبول.
| نقطة التثبيت | فئة الماكينة | المقاس والعزم | الطريقة والعطل |
|---|---|---|---|
| مسامير تثبيت غطاء النهاية (الحامل/العجلة الوسيطة) | فئة D5N (جرافة متوسطة الحجم) | M16, 270±40 N·m | شدّ مسبق متساوٍ للمسمارين قبل العزم النهائي؛ عدم كفاية التثبيت → كسر مسمار التثبيت → تلف تجويف الحامل/العربة المتأرجحة |
| مسامير تثبيت غطاء النهاية (الحامل/العجلة الوسيطة) | فئة D6R | M20, 540±70 N·m | كما أعلاه؛ مقاسات غطاء النهاية تتأرجح بين M16 و M20 حسب الحمولة |
| مسامير تثبيت غطاء النهاية (الحامل/العجلة الوسيطة) | فئة D8/D9 | 7/8″, 750±90 N·m | كما أعلاه |
| مسامير العجلة المسننة الدافعة المجزأة | جميع السلاسل (حسب الطراز) | 5/8″-1-1/8″, initial torque range 175-870 N·m | شد جميع الصواميل إلى العزم الابتدائي ثم إضافة 1/3 دورة لكل واحدة؛ التركيب غير السليم هو السبب الرئيسي لارتخاء العجلة المسننة وتلف الأجزاء المتصلة؛ قيمة استبدال القطاع المجزأ قائمة على موثوقية المسمار |
لا تُستخدم تقديرات مرتبة حجمية في هذه الخانة. قيم العزم هي القيم الاسمية للدليل — اتبع الرسم الخاص بالماكينة في الموقع.
المرجع الفني للقطاع
انخلاع الجنزير: الحفارة تنقذ نفسها والجرافة تنتظر الرافعة
يجب أن يراعي اختيار مثبتات جهاز السير كيفية استعادة الماكينة بعد توقفها: لنفس حالة انخلاع المسمار وانقطاع الجنزير، يختلف نوعا الماكينة بمقدار مرتبة حجمية في الاستعادة الميدانية.
بعد انفلات مسمار الجنزير وانقطاعه، يكون الإصلاح الميداني المباشر هو المحاذاة ودق مسمار جديد وتثبيته بلحام نقطي — حوالي 45 دقيقة لإعادة الجنزير في الموقع. لكن لنفس حالة انخلاع الجنزير، تستطيع الحفارة رفع نفسها بدلوها ودفع نفسها للخروج من الوحل، بينما لا تملك الجرافة هذه القدرة على الإنقاذ الذاتي ويكون التعامل معها أصعب بكثير. ينعكس هذا الفرق مباشرة على منطق الشراء: موثوقية مثبتات ومسامير جهاز السير هي ما يقرر ما إذا كان العطل سيكون إعادة ضبط ميدانية بنحو 45 دقيقة أو توقفاً يستدعي استدعاء رافعة وبمستوى الإصلاح الشامل. الشد بطريقة العزم مع الزاوية الخاصة بالشركة المصنعة للمعدة الأصلية وإعادة الشد وفق إيقاع الشركة المصنعة للمعدة الأصلية هو بالضبط ما يبقي الأعطال في الجانب القابل للإصلاح ميدانياً.
عبارة "حوالي 45 دقيقة" هي مدة حالة إعادة ضبط ميدانية واحدة، وليست قيمة عامة. لا تُستخدم تقديرات مرتبة حجمية في هذه الخانة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · عمود دبوس أذن الأسطوانة الهيدروليكية وصمام الغدة | B · الخطة ب · برغي مبيت علبة التروس وغطاء نهاية المحمل | C · الخطة ج · برغي لوحة الجنزير ومثبت عجلة القيادة | |
|---|---|---|---|
| 1. عمود الدبوس | |||
| المواصفة | Φ50×200، تصلب سطحي HRC50-55 | الدرجة 12.9، طلاء داكروميت | الدرجة 12.9، معالجة بالفوسفات لمقاومة الالتصاق |
| الدرجة | — | الدرجة 12.9 | الدرجة 12.9 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |

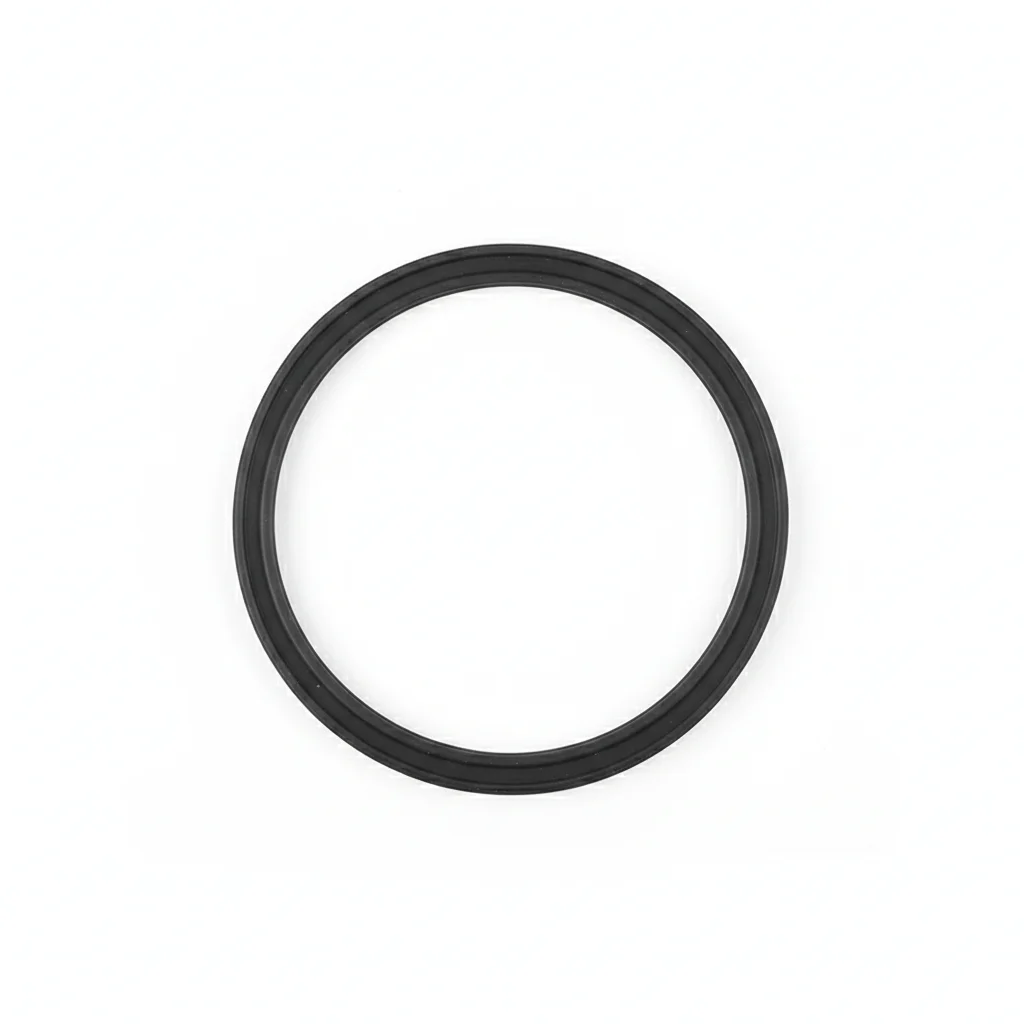

| 2. حلقة الختم المطاطية | |||
| المواصفة | FKM، مقاوم للزيت ودرجات الحرارة | M16×50، الدرجة 10.9 | M20×70، الدرجة 10.9 |
| المادة | مطاط EPDM | — | — |
| الدرجة | — | الدرجة 10.9 | الدرجة 10.9 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 3. برغي الغطاء الطرفي | |||
| المواصفة | M16×60، درجة 12.9 | NL24، قفل ذاتي مزدوج التكديس | Φ1.6، سلك فولاذي مغلفن |
| الدرجة | درجة 12.9 | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
دليل الاختيار
كيف تختار البراغي بناءً على نوع المعدات؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة | الأساس |
| النظام الهيدروليكي، مكونات الحركة الترددية (حفارة / رافعة / جرافة؛ C3 حسب ISO 12944-2) | الخطة A · محور مسمار أذن الأسطوانة الهيدروليكية وغدة الختم: محور المسمار Φ50×200 مقسى السطح HRC50-55؛ ختم حلقي O-ring من FKM؛ مسمار غطاء النهاية M16×60 بدرجة 12.9 | ISO 898-1 (الخواص الميكانيكية للمثبتات)؛ SAE J1453:2019 (وصلات الختم السطحي بحلقة O-ring)؛ ختم FKM يتحمل الزيت ودرجة الحرارة؛ التقسية السطحية HRC50-55 تقاوم التآكل الناتج عن الحركة الترددية |
| نظام النقل، مكونات الدوران عالية السرعة (مطحنة الدرفلة / الكسارة / مطحنة الكرات؛ C4 قاسٍ حسب ISO 12944-2) | الخطة B · مسمار هيكل علبة التروس وغطاء طرف المحمل: M24×120 بدرجة 12.9 بطلاء Dacromet؛ مسمار غطاء طرف المحمل M16×50 بدرجة 10.9؛ حلقة قفل مزدوجة مانعة للارتخاء Nordlock NL24 | ISO 898-1 (الخواص الميكانيكية)؛ طلاء Dacromet للبيئات القاسية C4؛ حلقات Nordlock المزدوجة تمنع الارتخاء تحت الاهتزاز؛ إعادة فحص عزم الربط دورياً إلى القيمة التصميمية |
| نظام السير، ظروف أحمال الصدمات (جرافة / راصفة / حفارة حفر دوارة؛ C5-M شديد حسب ISO 12944-2) | الخطة C · مسمار لوحة الجنزير ومثبت عجلة القيادة: M22×80 بدرجة 12.9 مفَسفت مقاوم للالتحام؛ مسمار الترس التاجي لعجلة القيادة M20×70 بدرجة 10.9؛ سلك مانع للارتخاء Φ1.6 من الفولاذ المجلفن | ISO 898-1 (الخواص الميكانيكية)؛ الفسفتة المقاومة للالتحام تقلل الاحتكاك أثناء التركيب؛ السلك المانع للارتخاء يؤمن ضد أحمال الصدمات؛ الدرجة 12.9 تتحمل أحمال صدمات تصل إلى 300kN |
الخطة أ · عمود دبوس أذن الأسطوانة الهيدروليكية وصمام الغدة
معيار C3 وفقًا لـ ISO 12944-2
| عمود الدبوس | حلقة الختم المطاطية | برغي الغطاء الطرفي | |
|---|---|---|---|
| المواصفة | Φ50×200، تصلب سطحي HRC50-55 | FKM، مقاوم للزيت ودرجات الحرارة | M16×60، درجة 12.9 |
| المادة | — | مطاط EPDM | — |
| الدرجة | — | — | درجة 12.9 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تصلب سطحي HRC50-55 | مقاوم للزيت ودرجات الحرارة | درجة 12.9 |
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة Belleville تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس - أقصى فجوة مسموحة 0.1 مم.
- ضع علامة طلاء ختم عزم الربط عبر رأس البرغي والحلقة والصامولة. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بدقة +/-3% مع شهادة. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ب · برغي مبيت علبة التروس وغطاء نهاية المحمل
C4 بيئة قاسية وفقًا للمعيار ISO 12944-2

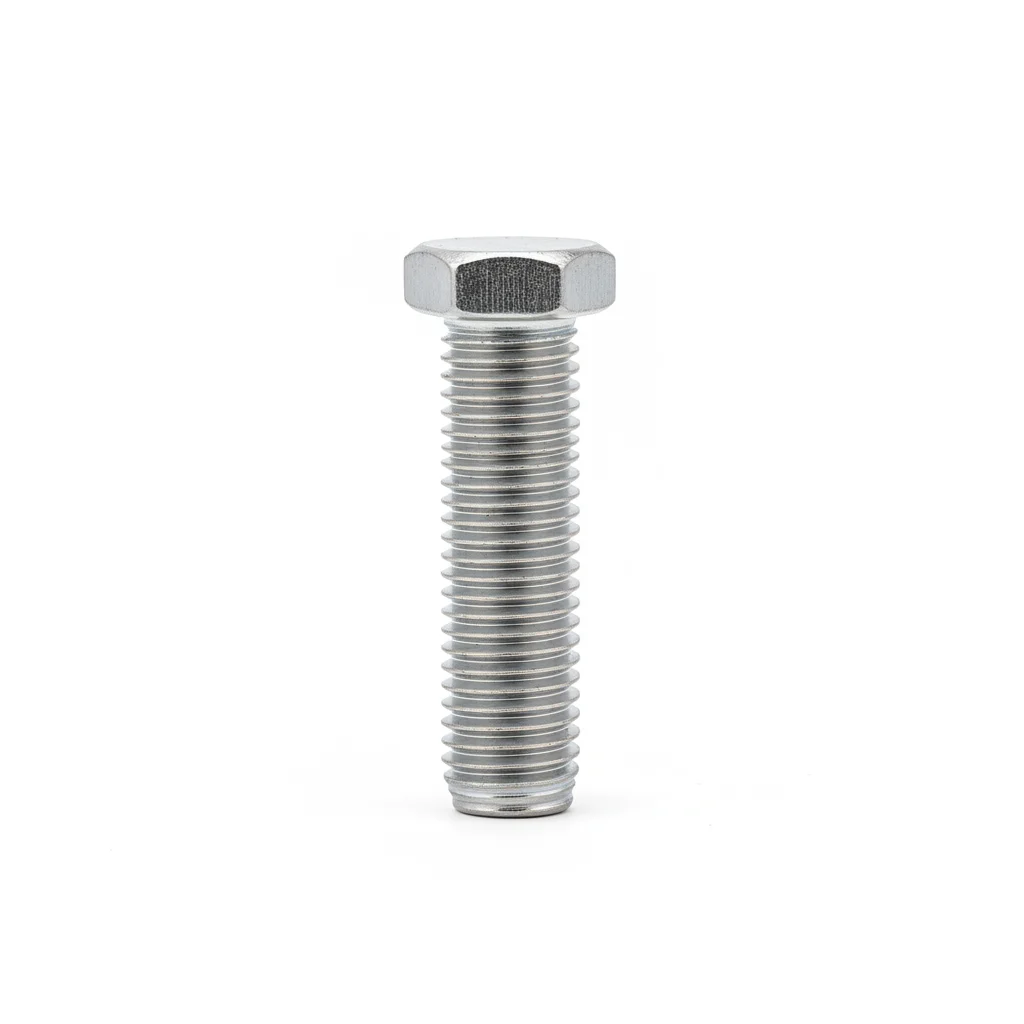

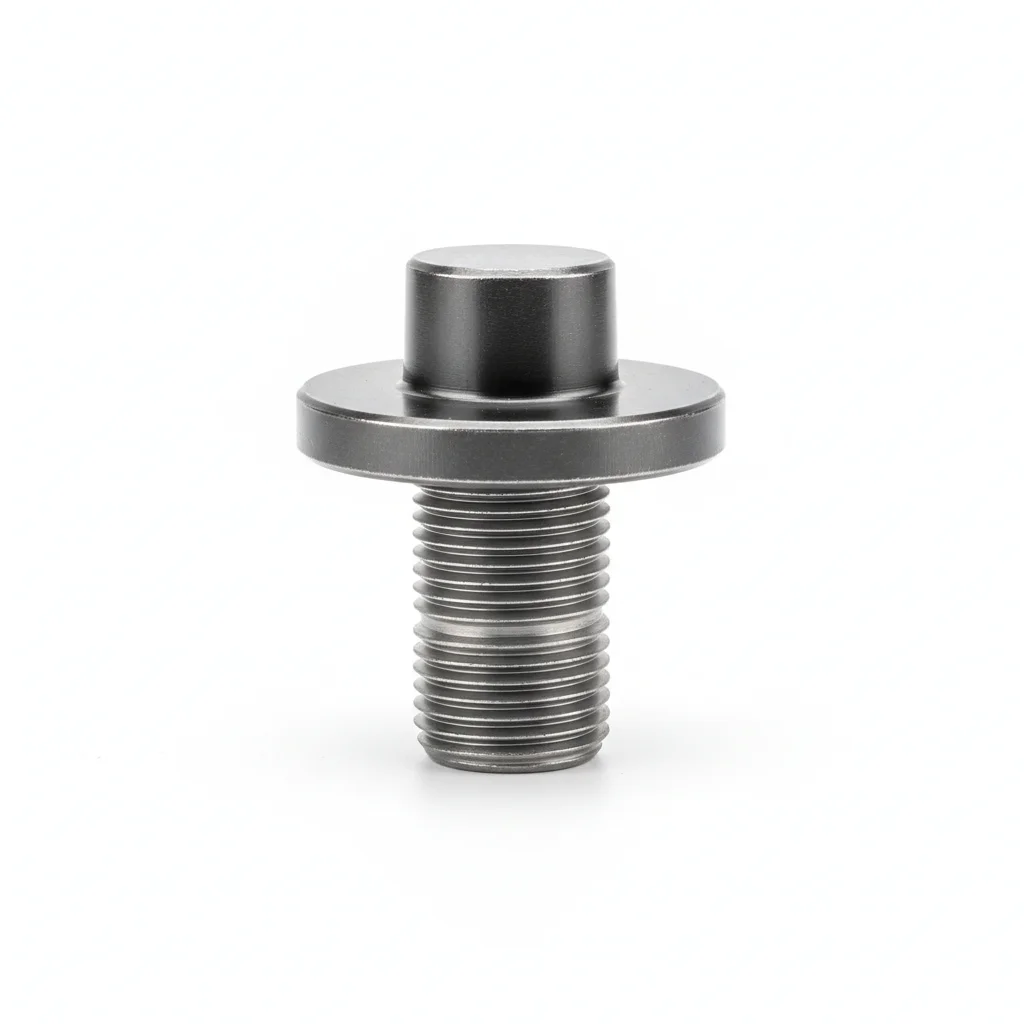

| برغي عالي القوة M24×120 | برغي غطاء نهاية المحمل | حلقة Nordlock المضادة للارتخاء | |
|---|---|---|---|
| المواصفة | الدرجة 12.9، طلاء داكروميت | M16×50، الدرجة 10.9 | NL24، قفل ذاتي مزدوج التكديس |
| المادة | — | — | — |
| الدرجة | الدرجة 12.9 | الدرجة 10.9 | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | طلاء داكروميت | الدرجة 10.9 | قفل ذاتي مزدوج التكديس |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام جهاز قياس الخشونة.
- ضع مركبًا مانعًا للتآكل مناسبًا لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. اربط حتى قيمة عزم الربط المستهدفة. افحص 10% باستخدام أداة التحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي قفل يقل عن حد القبول. وثق نتائج الاختبار.
- طبق طلاءً واقيًا مقاومًا للعوامل الجوية على جميع أسطح التثبيت المكشوفة. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | يفشل القفل تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة القفل وفقًا لمواصفات الخدمة. استخدم مفتاح عزم رباط معايرًا بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب أدوات التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. طبق الطلاء الواقي وفقًا لظروف الخدمة البيئية. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي قفل يقل عن 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · برغي لوحة الجنزير ومثبت عجلة القيادة
C5-M شديد التآكل وفقًا للمعيار ISO 12944-2

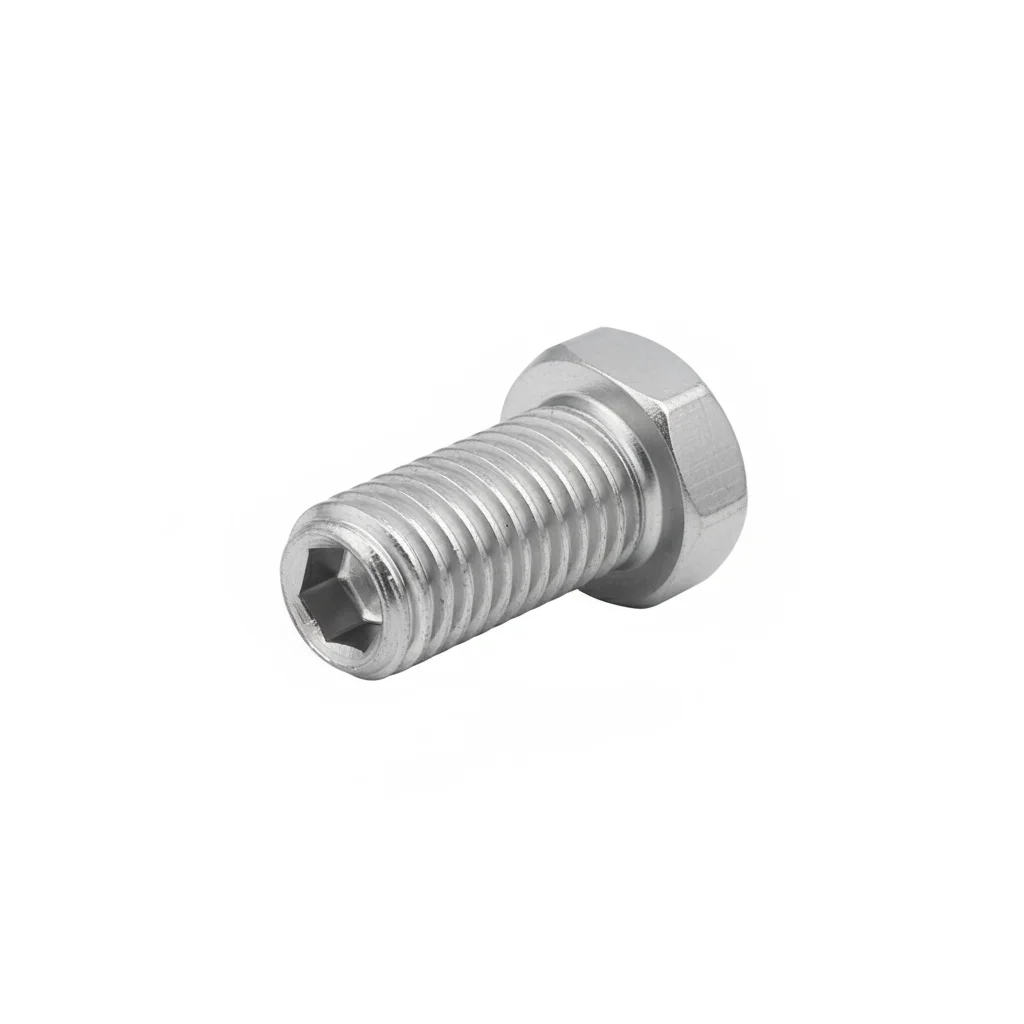

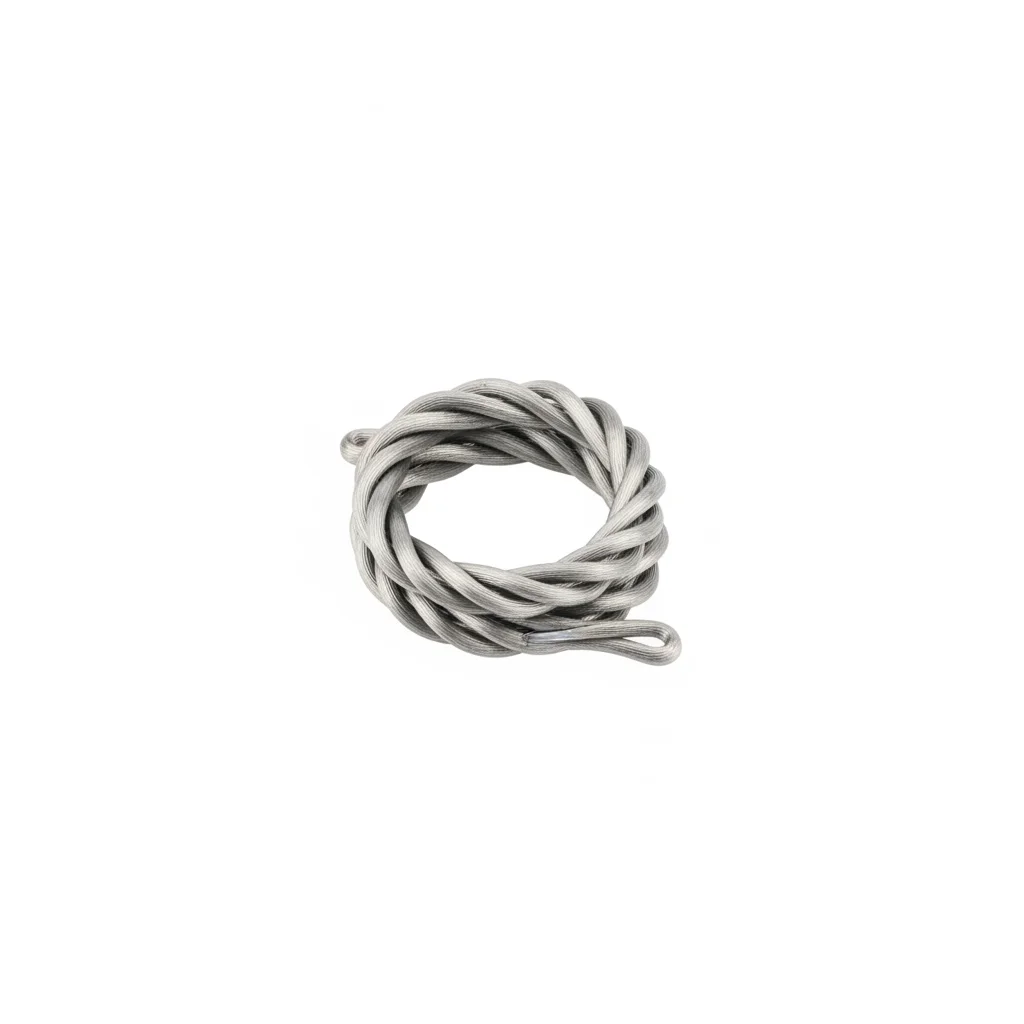

| برغي الجنزير M22×80 | برغي ترس حلقة عجلة القيادة | سلك مقاومة الارتخاء | |
|---|---|---|---|
| المواصفة | الدرجة 12.9، معالجة بالفوسفات لمقاومة الالتصاق | M20×70، الدرجة 10.9 | Φ1.6، سلك فولاذي مغلفن |
| المادة | — | — | — |
| الدرجة | الدرجة 12.9 | الدرجة 10.9 | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | معالجة بالفوسفات لمقاومة الالتصاق | الدرجة 10.9 | سلك فولاذي مغلفن |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من أن خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل درجات حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي إلى قوة الشد المسبق المستهدفة. تحقق من PMI لعينة 10%. وثق النتائج لتدقيق الامتثال.
- اختبر عينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. قم بتركيب أجهزة مراقبة دائمة للحالة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البرغي لظروف الخدمة | يفشل البرغي تحت حمل التصميم. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى، مما يسبب تلفًا في المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم العزم في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس باستخدام المذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من العزم المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
القوى الهيدروليكية - القواعد العامة ومتطلبات السلامة للأنظمة ومكوناتها
الصلب الإنشائي السبائكيالقوى الهيدروليكية - القواعد العامة
GB/T 3098.1-2010الخواص الميكانيكية للمثبتات - البراغي
JB/T 5947-2018آلات البناء - المواصفة الفنية العامة للطلاء
SAE J1453:2019وصلات الختم الوجهي بالحلقة الدائرية
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
