اختيار مثبتات نظام الناقل: المحامل، علب التروس، الشدادات
اختر المثبتات للأنظمة الفرعية للناقل بناءً على ظروف التشغيل. قارن الخطة أ (براغي مبيت المحامل الدوارة، مجلفنة بالغمس الساخن)، الخطة ب (براغي شفة علبة التروس، داكروميت)، والخطة ج (براغي ضبط الشدادات، فولاذ مقاوم للصدأ). تعالج كل خطة مخاطر فشل محددة: فشل مانع تسرب المحمل، ارتخاء براغي الشفة عند درجات الحرارة المرتفعة، والتشقق الناتج عن إجهاد التآكل.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"هذه الأمور تحدث يوميًا على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
ضعف مانع تسرب بكرة الناقل يؤدي إلى دخول الماء والغبار إلى المحمل
إجراءات التصحيح
الخطر-02
ارتخاء براغي شفة علبة التروس عند درجات الحرارة العالية
إجراءات التصحيح
الخطر-03
تشقق التآكل الإجهادي في براغي الشد
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
اختيار مثبتات الناقلات: الطلاء مقابل البيئة
تختلف الخطط الثلاث في الطلاء والمادة لتتناسب مع شدة التآكل: الخطة أ تستخدم مجلفن بالغمس الساخن (معيار C3)، الخطة ب تستخدم داكروميت (C4 قاسية)، الخطة ج تستخدم فولاذ مقاوم للصدأ 304 (C5-M شديد). ومع ذلك، فإن الطلاء وحده لا يضمن الأداء؛ عزم الربط وفترات الصيانة حاسمان
ما يجب التحقق منه
- 1توفر براغي مجلفنة بالغمس الساخن (الخطة أ) حماية تضحية ولكنها قد تعاني من التقصف الهيدروجيني إذا لم يتم خبزها؛ حدد مجلفن بالغمس الساخن وفقًا لمعيار ISO 1461 واطلب الخبز لتخفيف التقصف الهيدروجيني
- 2استخدم مركب مانع للالتصاق لتحقيق شد مسبق ثابت
- 3لدرجات الحرارة الأعلى أو مستويات الكلوريد الأعلى، فكر في استخدام فولاذ مقاوم للصدأ 316L أو فولاذ مزدوج
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| التحقق من سمك الطلاء | الطلاء غير الكافي يؤدي إلى تآكل مبكر وفشل المثبت | اطلب تقرير سمك الطلاء وفقًا لمعيار ISO 1461 (التغليف بالغمس الساخن) أو ISO 10683 (داكروميت) |
| طريقة التحكم في الشد المسبق | عزم الربط المنخفض يسبب الارتخاء؛ وعزم الربط الزائد يسبب تقطيع السن أو كسر البرغي | حدد قيمة عزم الربط وطريقة الشد (مفتاح عزم أو التحكم بالزاوية) في إجراءات التركيب |
| شهادة المواد للفولاذ المقاوم للصدأ | الفولاذ 304 المقلد قد يحتوي على كبريت عالي أو كروم منخفض، مما يقلل من مقاومة التآكل | اطلب شهادة اختبار المواد وفقًا لمعيار EN 10204 3.1 لجميع مثبتات الفولاذ المقاوم للصدأ |
| الامتثال لجدول الصيانة | تخطي فحوصات إعادة الربط يؤدي إلى ارتخاء تدريجي وتوقف غير مخطط له | — |
جميع قيم سمك الطلاء وفترات الصيانة مبنية على بيانات الصفحة. بالنسبة لظروف المشروع المحددة، استشر معايير ISO أو CEMA ذات الصلة
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
من أسطوانة حاملة عالقة واحدة إلى حريق حزام كامل
الأسطوانة الحاملة العالقة هي مصدر الاشتعال الأكثر شيوعاً لحرائق الناقلات، والحزام ليس مجرد الشيء الذي يشتعل — بل هو الناقل الرئيسي للوقود الذي يسمح للنار بالانتشار على امتداد كيلومترات من النفق. تتبّع السلسلة لترى أين يتموضع كل من مسامير الهيكل وموانع التسرب والفحص، ولماذا يمكن لأسطوانة حاملة تكلف بضع مئات من اليوان أن تدمر حزاماً كاملاً.
- 1فشل مانع التسرب (البداية): يغزو الغبار والماء مانع تسرب محمل الأسطوانة الحاملة ويلوث الشحم — تسمح موانع التسرب البالية أو المتقادمة بدخول الدقائق الناعمة والرطوبة
- 2فشل المحمل ثم انحشار الأسطوانة: تتآكل العناصر الدوّارة ويزداد الخلوص وتدور الأسطوانة الحاملة ببطء ثم تنحشر تماماً
- 3ارتفاع حرارة الاحتكاك الانزلاقي: يحتك الحزام فوق الأسطوانة الميتة وترتفع درجة الحرارة الموضعية نحو نقطة اشتعال المطاط — الأسطوانة الحاملة العالقة هي مصدر الاشتعال الأكثر شيوعاً في حرائق الناقلات
- 4يصبح الحزام هو الوقود: ينقطع الحزام المحترق ويرتد على طول الناقل وهو لا يزال مشتعلاً — الحزام نفسه هو الوقود الرئيسي الذي ينشر الحريق على امتداد كيلومترات من النفق (Cape Lambert: احتراق متواصل لحزام من الدرجة M غير المقاوم للهب)
- 5تكلفة من الواقع: في ميناء كيمبلا، أستراليا، في يونيو 2018، أشعل محمل أسطوانة حاملة واحد تالف حريق حزام احتاج 70 رجل إطفاء إلى أيام للسيطرة عليه
- 6تدابير إلزامية: تتطلب مناجم الفحم تحت الأرض في الولايات المتحدة مرشات محرك تُفعّل حرارياً بالإضافة إلى استشعار CO على كامل الخط (مفاتيح الانزلاق/التتابع §75.1102؛ حساسات CO مباعدة ≤1000 ft، معايرة ≤31 يوماً، اختبار وظيفي ≤7 أيام)
لا تُستخدم أي تقديرات تقريبية للرتبة العددية في هذه الخانة.
المرجع الفني للقطاع
منطقة الشد: الشوط الاحتياطي وكشف الانزلاق والقطع الإلزامية
يبدأ فشل جهاز الشد سلسلة الانزلاق إلى الحريق: ثقل موازن ناقص الحجم أو عالق، أو جهاز شد لولبي مرتخٍ، يسلب الحزام فوراً قوة الجر مقابل بكرة القيادة. تحمل هذه النقاط الخمس أرقاماً يمكن وضعها مباشرة في طلب عرض الأسعار وفي معايير القبول.
- الشوط الاحتياطي: الأحزمة ذات الهيكل النسيجي تحجز شوط شد عند استطالة 1.5%، والأحزمة ذات الحبال الفولاذية عند 0.2% — ناقل بهيكل نسيجي طوله 1000 m يحتاج إلى 15 m من شوط الشد
- السلسلة الجذرية: ثقل موازن ناقص الحجم أو عالق، أو جهاز شد لولبي مرتخٍ، يقلل الجر ← ينزلق الحزام ← تتراكم حرارة الاحتكاك
- القطع الإلزامية: مفاتيح الانزلاق والتتابع إلزامية تحت الأرض (30 CFR Part 75 Subpart L §75.1102) — الانزلاق ليس "يجب إصلاحه" بل "يجب كشفه"
- فحص ميداني: تحقق من أن الشوط الحر لثقل الموازنة يغطي طول الحزام × الاستطالة؛ نفاد الشوط هو إشارة لاستبدال الحزام وليس لشد البرغي
- بنود القبول: اذكر طول الحزام والاستطالة والشوط المحوّل وحجم البرغي اللولبي في طلب عرض الأسعار، واقبل التسليم مقابل رقم قابل للتحقق — لا تترك شوط الشد لـ "تقريباً كافٍ"
لا تُستخدم أي تقديرات تقريبية للرتبة العددية في هذه الخانة.
المرجع الفني للقطاع
تشخيص سريع لأعطال مكونات الناقل: العَرَض والسبب الجذري وإصلاح المثبتات
نادراً ما تكون أعطال مكونات الناقل عبارة عن مسمار "ينكسر تلقائياً" — بل تفشل أولاً الأختام ووحدة الشد وحالة الدحاريج الحاملة. يلخّص الجدول السلاسل الأربع الأكثر شيوعاً من طيف الأعطال الموثّق: العَرَض، والسبب الجذري، والإصلاح من جهة المثبتات، ومرجع القبول، بحيث يمكن للفحص والمشتريات المطابقة عليها مباشرة.
| العَرَض | السبب الجذري (نمط الفشل) | الإصلاح من جهة المثبتات | مرجع القبول |
|---|---|---|---|
| الدحراجة الحاملة مقفلة والغطاء الخلفي للسير يتآكل بشكل غير طبيعي | FM-1 فشل ختم محمل الدحراجة → دخول الماء/الغبار → انحشار | أعد إحكام شد مسامير الهيكل وحسّن الختم؛ استبدل أي دحراجة منحشرة | فحص بالاستماع ودرجة الحرارة؛ تحت الأرض: مفتاح الانزلاق + تحسّس CO إلزامي (§75.1102/1103) |
| السير ينحرف جانبياً وحوافه تحتك بالهيكل | FM-3 ارتخاء هيكل الدحاريج الحاملة / تثبيتات دحراجة التوجيه أو تحميل لا مركزي | صحّح وضع الدحاريج أولاً وأعد إحكام شد مسامير الهيكل — لا تستبدل السير | راقب تقارب الانحراف بعد التصحيح؛ إذا استمر تآكل الحافة فتحقّق من وحدة الشد والتحميل |
| انزلاق السير وتفعيل مفتاح الانزلاق | FM-4 ثقل موازن صغير الحجم/عالق أو وحدة شد لولبية مرتخية | احجز شوط شد احتياطي بمقدار طول السير × الاستطالة (نسيجي 1.5%، حبل فولاذي 0.2%) وأعد الإحكام | حركة حرّة للثقل الموازن قابلة للتحقق؛ مفتاح الانزلاق متشابك إلزامياً تحت الأرض |
| الغطاء متآكل حتى الرقة وانكشاف الهيكل | FM-6 دحاريج منحشرة/متسخة، مكاشط تنظيف مشدودة بإفراط، انسكاب محجوز عند التنورة | اضبط مسامير تثبيت مكشطة المنظف على خط الضغط | افحص ضغط المنظف وفجوة التنورة مع حالة الدحاريج معاً |
لا تُستخدم في هذه الخانة أي تقديرات تقريبية للرتبة الحجمية.
المرجع الفني للقطاع
مناطق القيادة والميول: مسامير هياكل المحامل ومسامير الشفاه ومانعات الرجوع
منطقة القيادة هي الجزء الأكثر حرارة والأكثر تأثيراً في الناقل: يمكن لسطح البكرة أن يسخن حتى 500°C عند انزلاق السير، ويُلزم وجود مرشات تعمل بتحفيز حراري عند وحدات القيادة تحت الأرض، كما يجب تزويد النواقل المائلة بمانعات الرجوع. كل رقم ومتطلب أدناه قابل للتتبع — طابق عليه طلب عرض السعر والقبول.
| الموقع | المثبت | البارامترات الرئيسية | المطابقة والقبول |
|---|---|---|---|
| هياكل محامل بكرات القيادة / الانعطاف | مسامير هيكل المحمل | يمكن لسطح البكرة أن يصل إلى 500°C أثناء الانزلاق (سقف اختبار احتكاك الأسطوانة) | مرشات بتحفيز حراري تحمي وحدة القيادة و 50 ft من السير المقاوم للهب بعدها (MSHA §75.1101) |
| وحدة القيادة (شفاه علبة التروس) | مسامير الشفاه | حرارة احتكاك الانزلاق حلقة في سلسلة الانحشار←الحريق؛ تقع الشفاه ضمن الحقل الحراري لمنطقة القيادة | يجب تزويد وحدات قيادة السيور الرئيسية والثانوية تحت الأرض بمرشات بتحفيز حراري مع تشابك مفاتيح الانزلاق/التتابع (§75.1101/1102) |
| وحدات القيادة في المقاطع المائلة | مسامير توصيل مانع الرجوع | يمكن للنواقل المائلة المحمّلة أن ترتد عكسياً عند التوقف | مانع الرجوع/المكبح إلزامي (30 CFR §56.14113 للنواقل المائلة السطحية في مناجم المعادن/اللامعادن) |
لا تُستخدم في هذه الخانة أي تقديرات تقريبية للرتبة الحجمية.
المرجع الفني للقطاع
بخصوص طلب مكونات الناقل هذا: أدوات التثبيت داخل النطاق، وهياكل المعدات خارجه
حدّد النطاق قبل تقديم طلب عرض سعر لأدوات تثبيت مكونات الناقل. داخل النطاق: أطقم مسامير/براشم مشابك السير، ومسامير هيكل الأسطوانة الحاملة، وحلقات تثبيت المحامل، ومسامير جهاز الشد، ومسامير مبيت محمل البكرة، ومسامير تثبيت مكشطة المنظّف، ومسامير توصيل مانع الرجوع. خارج النطاق: السير نفسه (المطاط بالإضافة إلى طبقات الهيكل)، وأغلفة الأسطوانات الحاملة ومحاملها، والبكرات المزوّدة بمحرك، وتركيب الوصلة المفلكنَة. العناصر الدحروجية والأختام الخاصة بالمحمل داخل الأسطوانة الحاملة تتبع مجموعة المحمل، وليس طلب عرض سعر أدوات التثبيت؛ اقبل حلقات التثبيت وفقًا للمواصفة السارية GB/T 894/893-2017 — الإصدارات القديمة لعام 1986 ملغاة، لذا لا تستلم التوريد وفقًا لمواصفة مسحوبة.
لا تُستخدم أي تقديرات تقريبية مرتبة حجمية في هذه الخانة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · براغي مبيت المحامل الدوارة | B · الخطة ب · براغي شفة علبة التروس ودبابيس التوصيل | C · الخطة ج · براغي ضبط الشد ومشابك السكة | |
|---|---|---|---|

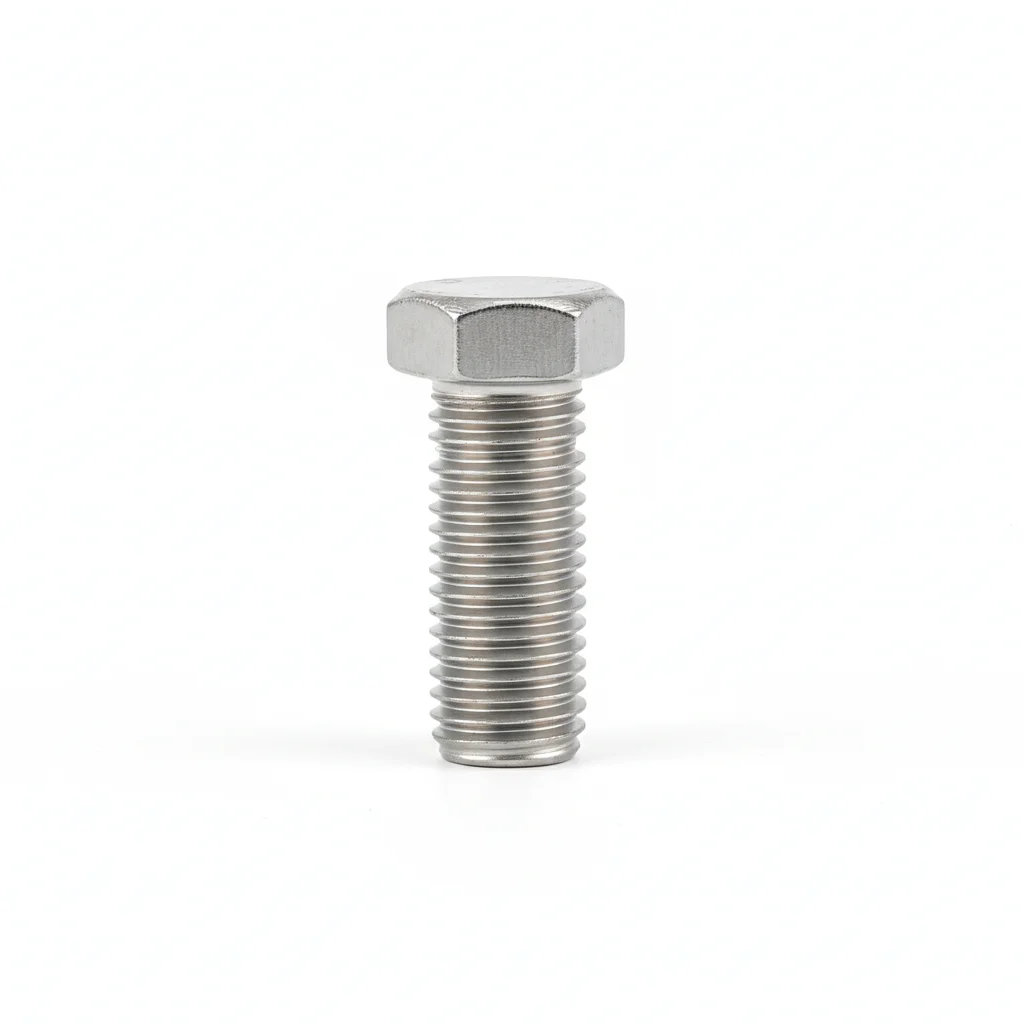

| 1. برغي سداسي M12×80 | |||
| المواصفة | الدرجة 8.8، مجلفن بالغمس الساخن | الدرجة 10.9، داكروميت | فولاذ مقاوم للصدأ 304 |
| المادة | — | — | فولاذ مقاوم للصدأ 304 |
| الدرجة | الدرجة 8.8 | الدرجة 10.9 | — |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |

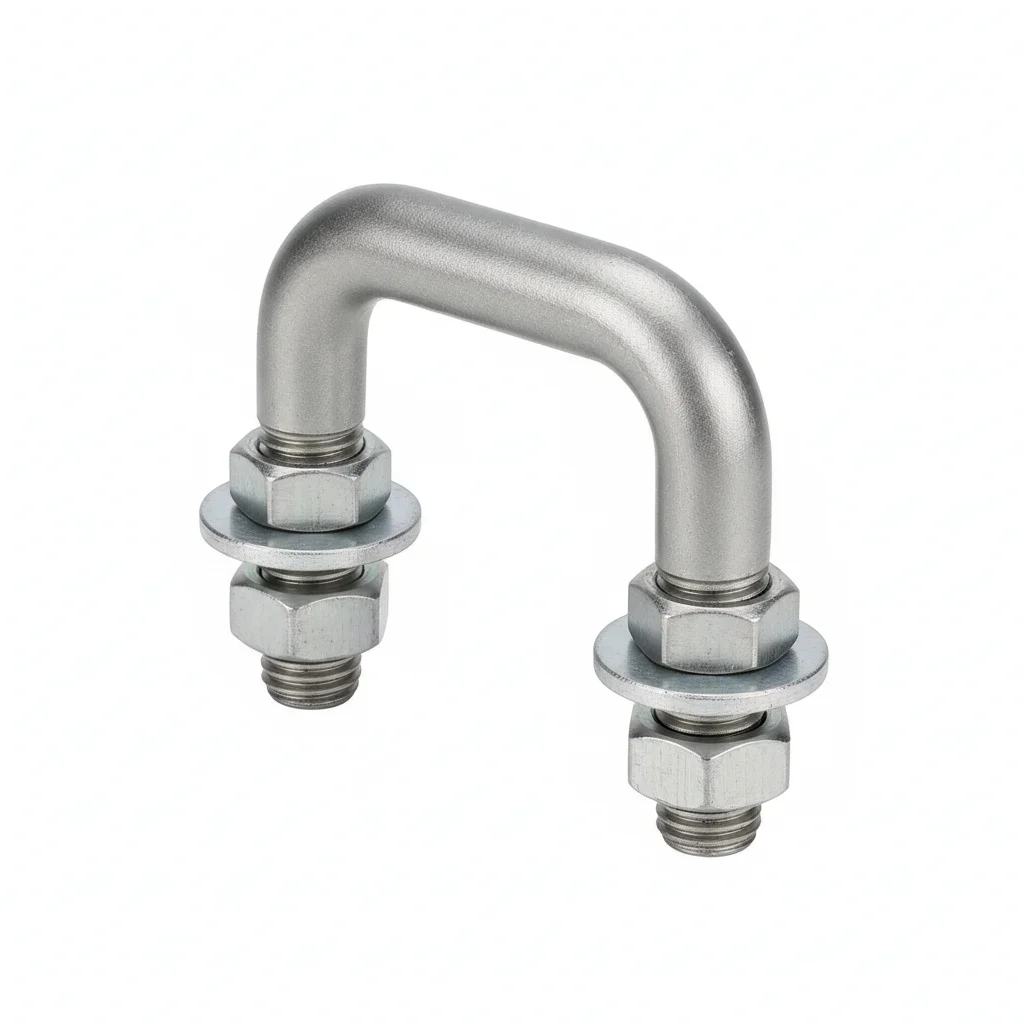

| 2. برغي U لمبيت المحمل | |||
| المواصفة | Q235B، Φ16 | فولاذ 45# مروى ومقسى | ألمنيوم AL6063 مؤكسد |
| المادة | Q235B | فولاذ 45# | — |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |

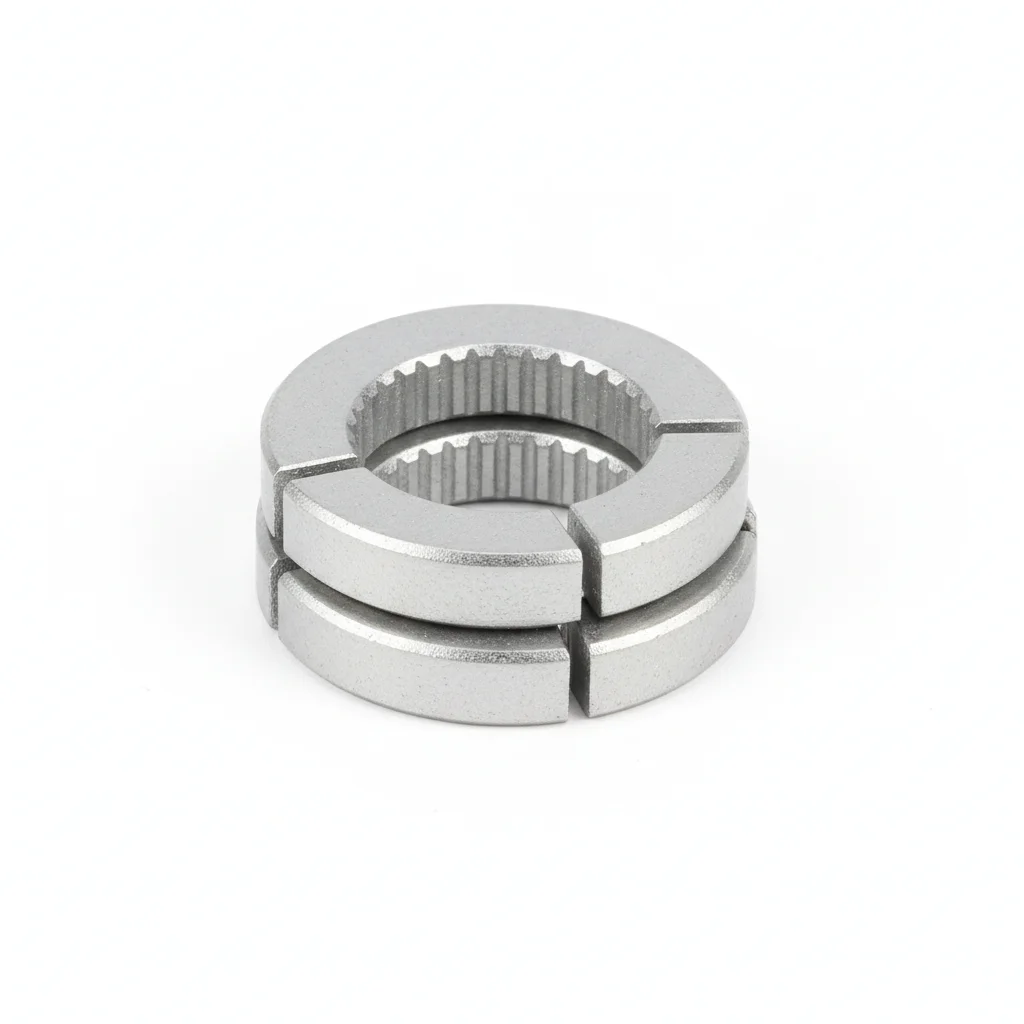

| 3. حلقة زنبركية مانعة للارتخاء | |||
| المواصفة | GB/T 93، مجلفن | مطاط مقاوم للزيوت | M10, PA66 |
| المادة | — | مطاط EPDM | PA66 |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
دليل الاختيار
كيف تختار أدوات التثبيت بناءً على ظروف تشغيل الناقل؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة الموصى بها | الأساس الرئيسي |
| سرعة منخفضة، حمولة ثقيلة، بيئة مغبرة؛ ختم الأسطوانة الضعيف يسمح بدخول الماء والغبار إلى المحمل (تركيز الغبار >50mg/m³)، يتوقف المحمل عن الحركة خلال 3-7 أيام، وينزلق السير على الأسطوانة الثابتة | الخطة A — مسامير مبيت محمل الأسطوانة: مسمار سداسي M12×80 (درجة 8.8، مجلفن بالغمس الساخن) + مسمار على شكل حرف U لمبيت المحمل Q235B Φ16 + حلقة زنبركية مانعة للارتخاء GB/T 93؛ محامل محكمة الإغلاق بتصنيف IP65 أو أعلى وفحص دوران الأسطوانة بشكل ربع سنوي | C3 وفقًا لـ ISO 12944-2؛ الجلفنة بالغمس الساخن ISO 1461؛ حلقة زنبركية GB/T 93 |
| تشغيل مستمر بسرعة متوسطة، نقل عزم الدوران؛ شفة علبة التروس عند 120°C و 0.8MPa، قوة الشد المسبق للمسامير العادية تتدهور بنسبة 30%، التسرب يرفع وتيرة الصيانة 3 مرات ويقلص عمر المعدات إلى سنتين | الخطة B — مسامير شفة علبة التروس: مسمار عالي المقاومة M16×100 (درجة 10.9، Dacromet، قوة الشد المسبق الموصى بها حوالي 85kN، عزم الربط النهائي حوالي 220 N·m) + حشية ختم الشفة EPDM؛ عملية التحكم في الشد المسبق تحافظ على احتفاظ ≥95% عند 120°C، وعمر الختم أكثر من 5 سنوات | C4 وفقًا لـ ISO 12944-2؛ Dacromet وفقًا لـ ISO 10683؛ GB/T 3098.1 |
| سرعة عالية بدقة، تعديل متكرر؛ بيئة رطبة تحتوي على 200ppm من أيونات الكلوريد ودرجة حرارة 50°C، مسامير الفولاذ المقاوم للصدأ 304 تصاب بتشققات التآكل الإجهادي خلال 6 أشهر وينخفض الشد بنسبة 50% | الخطة C — مسامير ضبط الشداد: لولب شبه منحرف من الفولاذ المقاوم للصدأ M10 304 + كتلة تثبيت سكة مؤكسدة AL6063 + صامولة نايلون مانعة للارتخاء M10 PA66؛ الترقية إلى الفولاذ المقاوم للصدأ المزدوج (مثل 2205) أو سبائك التيتانيوم واستخدام طريقة عزم الدوران + الزاوية، العمر أكثر من 24 شهرًا | C5-M وفقًا لـ ISO 12944-2؛ شهادة اختبار المواد EN 10204 3.1 |
| درجات حرارة أعلى أو مستويات كلوريد أعلى؛ التحقق من الطلاء والمواد وقت الشراء | استخدم مركبًا مانعًا للالتصاق للحصول على شد مسبق متسق؛ ضع في الاعتبار الفولاذ المقاوم للصدأ 316L أو الفولاذ المزدوج؛ اطلب تقرير سماكة الطلاء وفقًا لـ ISO 1461 (HDG) أو ISO 10683 (Dacromet) وشهادة اختبار المواد وفقًا لـ EN 10204 3.1 لجميع مثبتات الفولاذ المقاوم للصدأ | ISO 1461؛ ISO 10683؛ EN 10204 3.1 |
الخطة أ · براغي مبيت المحامل الدوارة
معيار C3 وفقًا لـ ISO 12944-2
| برغي سداسي M12×80 | برغي U لمبيت المحمل | حلقة زنبركية مانعة للارتخاء | |
|---|---|---|---|
| المواصفة | الدرجة 8.8، مجلفن بالغمس الساخن | Q235B، Φ16 | GB/T 93، مجلفن |
| المادة | — | Q235B | — |
| الدرجة | الدرجة 8.8 | — | — |
| التشطيب | HDG >=55um وفقًا لـ ISO 1461 | HDG >=55um وفقًا لـ ISO 1461 | HDG >=55um وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مجلفن بالغمس الساخن | Φ16 | مجلفن |
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قم بقياس عينة 5% باستخدام مقياس المحسس.
- ضع علامة طلاء الختم لعزم الربط. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من المثبتات لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ب · براغي شفة علبة التروس ودبابيس التوصيل
C4 قاسية وفق ISO 12944-2

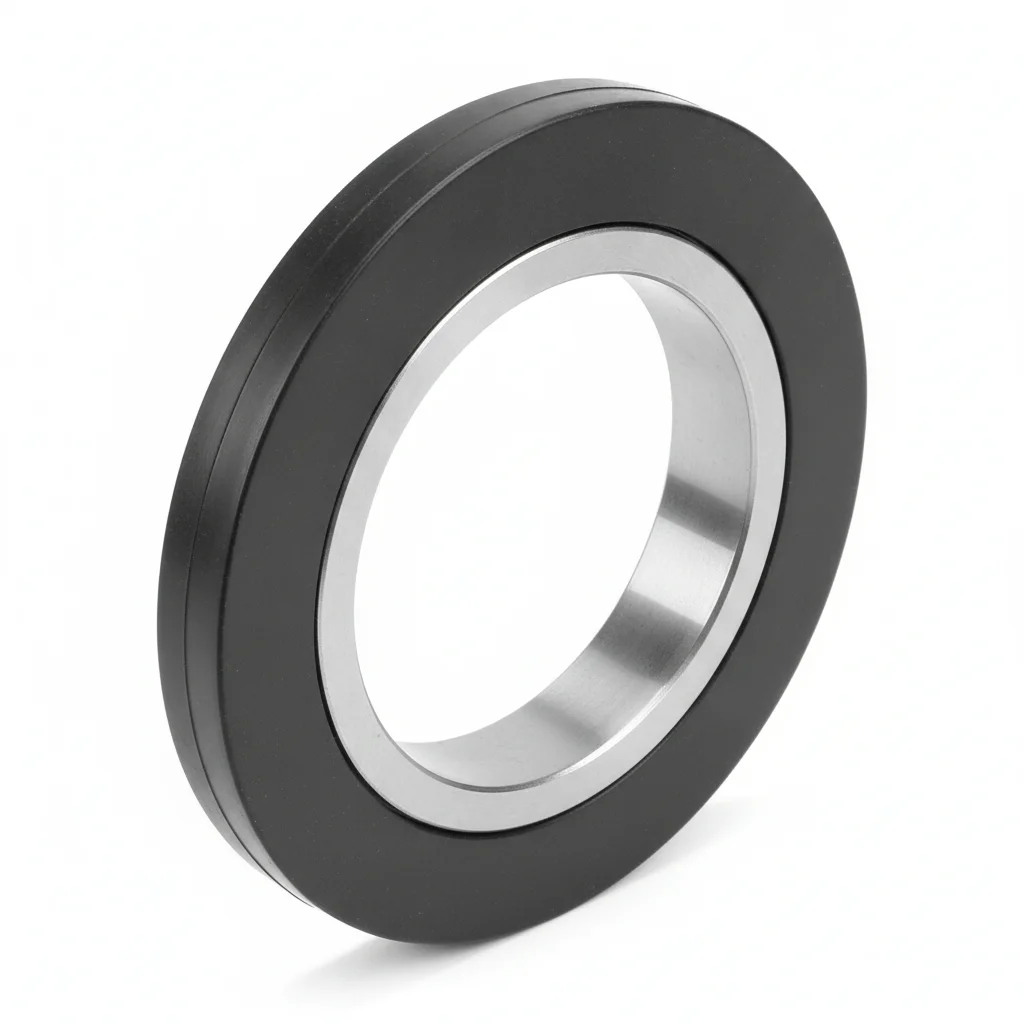

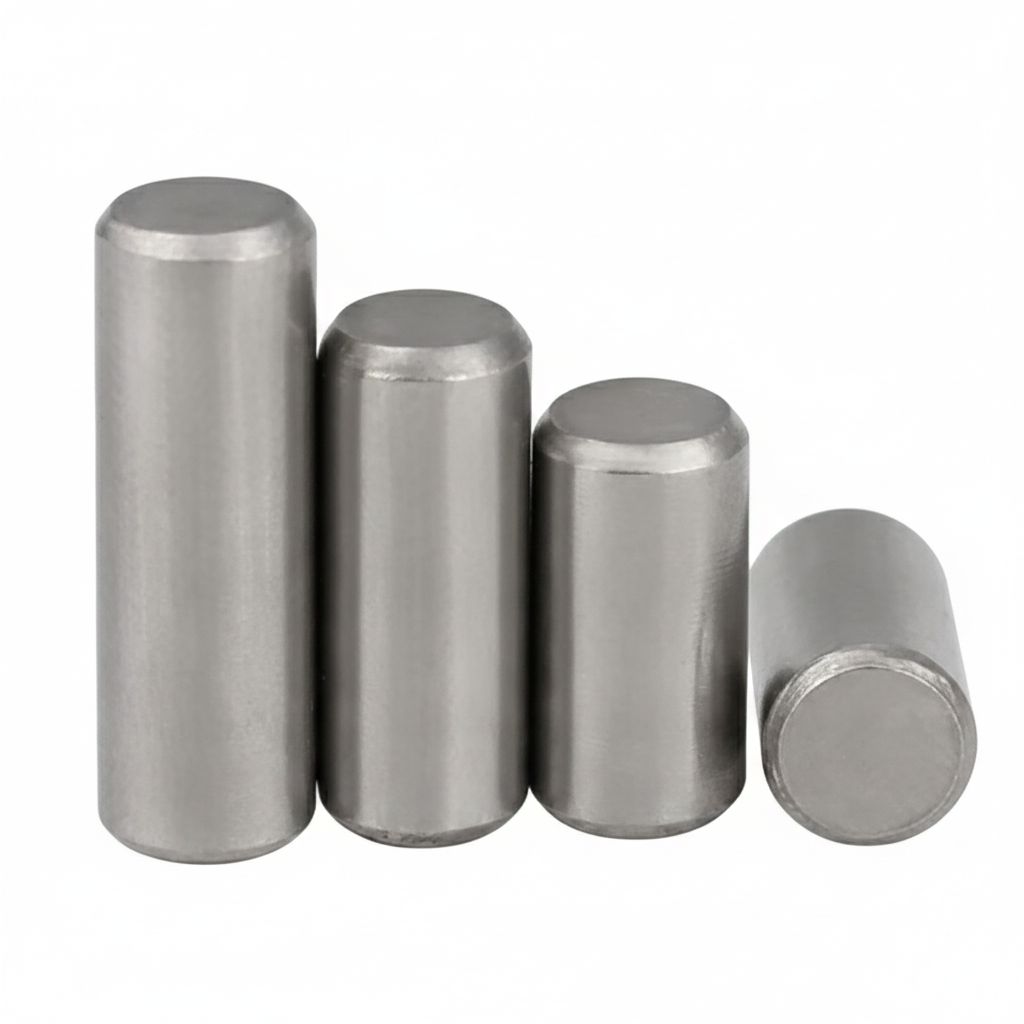

| برغي عالي القوة M16×100 | دبوس توصيل مرن | حشية إحكام الشفة | |
|---|---|---|---|
| المواصفة | الدرجة 10.9، داكروميت | فولاذ 45# مروى ومقسى | مطاط مقاوم للزيوت |
| المادة | — | فولاذ 45# | مطاط EPDM |
| الدرجة | الدرجة 10.9 | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | داكروميت | دبوس توصيل مرن | حشية إحكام الشفة |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مانعًا للتآكل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل مع بيانات بيئية.
- اختبر شد 5% عشوائيًا حتى 80% من حمولة الإثبات. استبدل أيًا منها أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف التشغيل | تفشل أداة التثبيت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت وفق المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · براغي ضبط الشد ومشابك السكة
C5-M شديدة وفق ISO 12944-2

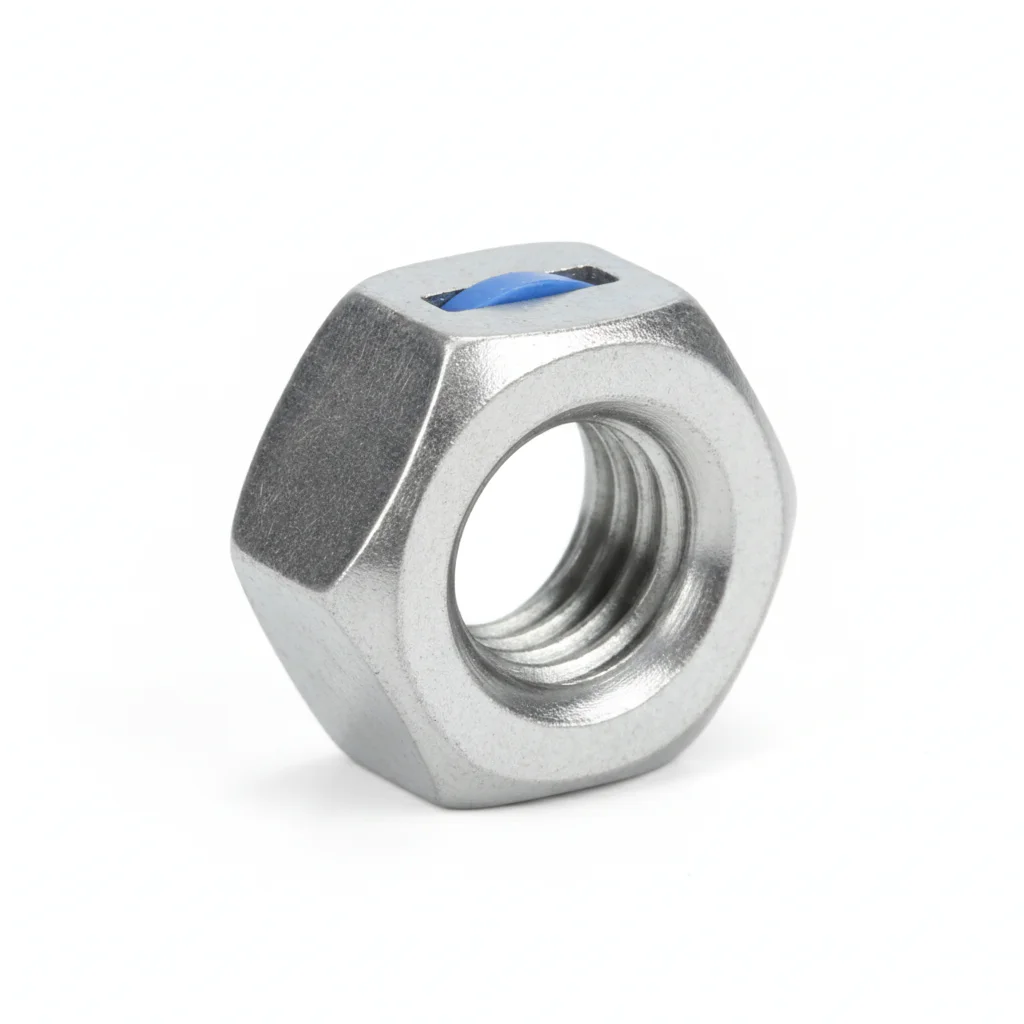

| برغي قيادة شبه منحرف M10 | كتلة مشبك السكة | صامولة نايلون مضادة للارتخاء | |
|---|---|---|---|
| المواصفة | فولاذ مقاوم للصدأ 304 | ألمنيوم AL6063 مؤكسد | M10, PA66 |
| المادة | فولاذ مقاوم للصدأ 304 | — | PA66 |
| الدرجة | — | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | برغي قيادة شبه منحرف M10 | كتلة مشبك السكة | PA66 |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مانعًا للتآكل بدرجة بحرية بدرجة حرارة تشغيل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة 10%. وثق لتدقيق الامتثال.
- اختبر 10% عينة بفحص الاختراق الصبغي. استبدل أيًا منها يظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب وفق المواصفات. ثبت أجهزة مراقبة دائمة للظروف.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف التشغيل | تفشل أداة التثبيت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت وفق المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمراجع المعيارية
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
