مثبتات مصنع الهياكل الفولاذية: البراغي عالية القوة، براغي التثبيت، ودعامات المداميك
اختر طريقة التوصيل الصحيحة لوصلات الحمل الرئيسية، وتثبيت قاعدة الأعمدة، وأنظمة الكسوة. قارن بين البراغي عالية القوة من نوع الاحتكاك (M20/M24، 10.9S) مع مجموعات براغي التثبيت والجروت (M30، Q345B). يشمل متطلبات معامل الانزلاق، والتحكم في الشد المسبق، والحماية من التآكل وفقًا للمعيار ISO 12944.
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
عدم كفاية معامل الانزلاق على أسطح الاحتكاك يؤدي إلى انزلاق مبكر في الوصلة
إجراءات التصحيح
الخطر-02
شد مسبق غير كافٍ أو مرتخي في البراغي عالية القوة
إجراءات التصحيح
الخطر-03
انحراف في تحديد موضع براغي التثبيت وفشل في التثبيت
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
فحوصات حاسمة لاختيار مثبتات الهياكل الفولاذية
اختيار طريقة التوصيل الخاطئة يمكن أن يؤدي إلى انزلاق الوصلة، أو فشل التثبيت، أو انخفاض الأداء الزلزالي. الاختلافات الرئيسية بين البراغي عالية القوة من نوع الاحتكاك ومجموعات الجروت لبراغي التثبيت تكمن في آلية نقل الحمل، ودقة التركيب، ومتطلبات الحماية من التآكل.
ما يجب التحقق منه
- 1تتطلب البراغي عالية القوة من نوع الاحتكاك معامل انزلاق ≥0.45 (سفع رملي إلى Sa2.5)؛ الطلاء أو الزيت يقلل المعامل إلى أقل من 0.2، مما يسبب انزلاقًا مبكرًا عند 50% من حمل التصميم
- 25 درجات تخلق فجوة تحت قاعدة العمود، مما يؤدي إلى إجهاد انحناء إضافي وتشققات خرسانية تحت أحمال الرافعة
- 3انحرافات عزم الربط والزحف يمكن أن تسبب خسارة 15% بعد 3 أشهر، مما يقلل من صلابة الوصلة
- 4طلاء Dacromet هو بديل للبراغي عالية القوة لتجنب التقصف الهيدروجيني
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| اختبار معامل الانزلاق | تعتمد الوصلات من نوع الاحتكاك على الاحتكاك؛ المعامل <0.45 يؤدي إلى انزلاق الوصلة تحت حمل التصميم | اشترط مجموعة واحدة من اختبارات معامل الانزلاق لكل 2000 برغي وفقًا لـ GB 50205؛ الحد الأدنى المقبول 0.45 |
| التحقق من الشد المسبق | الشد المسبق غير الكافي يقلل من صلابة الوصلة ويسبب انزلاقًا تحت أحمال الرياح أو الرافعة | استخدم براغي موجهة بعزم الربط أو براغي من نوع القص الالتوائي؛ أعد الربط إذا كان أقل من 80% |
| دقة تثبيت براغي التثبيت | 5 درجات تسبب توزيعًا غير متساوٍ للحمل وتشققات خرسانية | استخدم قالبًا للتثبيت؛ افحص قبل الجروت |
| الحماية من التآكل للبراغي | التآكل يقلل من مقطع البرغي ويمكن أن يسبب فشلًا هشًا؛ خطر التقصف الهيدروجيني للبراغي عالية القوة | بالنسبة للبراغي عالية القوة، فكر في Dacromet أو الطلاء الميكانيكي لتجنب التقصف الهيدروجيني |
يجب توثيق جميع نتائج الاختبارات وسجلات الفحص في تقرير مراقبة الجودة. بالنسبة للوصلات الحرجة، فكر في اختبارات غير إتلافية إضافية (مثل الموجات فوق الصوتية) لسلامة تثبيت براغي التثبيت.
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
سلسلة زحف السكة: استطالة مسامير المثبتات وبدء تآكل السكة
مسار الرافعة هو نظام التثبيت الفرعي الوحيد في المصنع الذي يحتاج إلى المراقبة أثناء الخدمة: كل مرور للرافعة هو دورة تحميل، ويؤدي الزحف الطولي للسكة إلى استطالة مسامير الخطاف ومسامير المثبتات أو ارتخائها. تتبع السلسلة وصولاً إلى نقاط الفحص.
- 1كل مرور للرافعة هو دورة تحميل واحدة — يحسب تحليل الكلال النموذجي 100 مرور/يوم × 300 يوم/سنة × 30 سنة ≈ 900,000 دورة، مع معامل صدم 1.25 يُحمل على حمل العجلة العمودي الداخل في فحص الكلال (تدخل القوة الجانبية بنسبة 50% من القيمة الكاملة)
- 2الزحف الطولي للسكة بالنسبة للجائز يؤدي إلى استطالة مسامير الخطاف ومسامير المثبتات أو ارتخائها — وتؤكد مجلة AISC صراحة أن هذه الوصلات يجب فحصها وصيانتها بشكل منتظم
- 3ارتخاء المسامير أو استطالتها ← فشل تثبيت السكة ← انحراف السكة وبدء التآكل (gnawing) — وتشمل قائمة مشاكل الموقع أيضاً هبوط الأساسات، وسوء المحاذاة الناتج عن التآكل غير المنتظم، والتآكل البيئي
- 4يؤدي التآكل وسوء المحاذاة إلى تفاقم توزيع حمل العجلة ← حمل زائد موضعي ← تتسارع حلقة التغذية الراجعة، مما يعيد تغذية الضرر إلى السكة ومثبتاتها
- 5جوائز الرافعة هي مسارات تحميل غير فائضة — يمكن لكسر واحد أن يسبب انهيار المسار؛ ومنذ ستينيات القرن الماضي فشلت الجوائز الملحومة بسبب الكلال بمعدل أعلى بكثير من الجوائز المبرشمة، بعضها بعد 2-15 سنة فقط من الخدمة، حيث تبدأ الشقوق عند لحامات الشرائح بين الشفة العلوية والجسد ولحامات مقويات التقوية
- 6نقطة التدخل: ضع مسامير المثبتات ومسامير الخطاف على قائمة فحص وإعادة شد مجدولة — على عكس بقية الهيكل الذي لا يحتاج إلى صيانة بعد الشد النهائي، هذا هو النظام الفرعي الوحيد في مثبتات المصنع الذي يحتاج إلى المراقبة أثناء الخدمة
إن 900,000 دورة هي تقدير تقريبي محسوب من الكتب الدراسية (100 مرور/يوم × 300 يوم/سنة × 30 سنة)؛ ويتبع معامل الصدم 1.25 والقوة الجانبية بنسبة 50% من القيمة الكاملة أساس تحليل الكلال في AISE TR13.
المرجع الفني للقطاع
مسامير مثبتات سكة الرافعة: 8.8 أم 10.9؟
مسامير مثبتات السكة هي الأجزاء القياسية القابلة للتوريد المباشر في تثبيت سكة الرافعة. تتدرج السعة الجانبية حسب الرتبة، وتبدأ القوة الجانبية من تقدير حمل العجلة، ثم تُستكمل عملية الاختيار بمجموعة المخططات وإيقاع الفحص.
| الرتبة | السعة الجانبية لكل مثبت | متى تختار | التركيب والصيانة |
|---|---|---|---|
| الرتبة 8.8 (الخيار الاقتصادي الافتراضي) | 21-250 kN عبر نطاق مثبتات Gantrail المثبتة بالمسامير | الخيار الأول للخدمة العادية؛ متطلبات جانبية أخف | حدد المقاس وفق مجموعة مخططات 23G525 (يحل محل 05G525) |
| الرتبة 10.9 (سعة جانبية أعلى) | 30-300 kN | للأحمال الجانبية الثقيلة أو الرافعات الثقيلة؛ أعد فحص القوة الجانبية بنحو 15% من حمل العجلة العمودي | نفس مجموعة المخططات؛ انتقل إلى رتبة أعلى عند فشل فحص السعة الجانبية |
| تقدير القوة الجانبية | يتحمل مثبت واحد كامل القوة الأفقية للعجلة، وتُحسب بنحو 15% من حمل العجلة العمودي | قاعدة تحديد مقاس Gantrail — قدّر أولاً، ثم تحقق | تقدير تقريبي؛ أعد الفحص مقابل حمل العجلة الفعلي ومعامل الصدم |
| إيقاع الصيانة | — | راقب زحف السكة والمسامير المرتخية أو المستطالة وانزلاق السكة | يجب فحص مسامير المثبتات ومسامير الخطاف وإعادة شدها وفق جدول زمني (متطلب مجلة AISC) |
القوة الجانبية بنحو 15% من حمل العجلة هي تقدير تقريبي؛ السعات الجانبية لكل مثبت البالغة 21-250/30-300 kN هي بيانات منتجات السلسلة الكاملة لـ Gantrail؛ الأطلس القياسي 23G525 هو الأطلس الحالي، ويحل محل 05G525 ويغطي فئات التشغيل A1-A7 للرافعات 5t-250t.
المرجع الفني للقطاع
الساعات 1-48 بعد الشد النهائي: نافذة قبول اضمحلال قوة الشد المسبق
قوة الشد المسبق لا تبقى ثابتة بعد الشد النهائي: يحدث معظم الفقد في الساعة الأولى، وتستقر خلال يوم أو يومين، ولا تتوقف إلا بعد شهر. تتبّع التسلسل الزمني لمعرفة سبب حصر القبول ضمن نافذة 1-48 h.
- 1يُعاد اختبار المجموعات على دفعات عند الوصول — مسامير الرأس السداسي الكبير: معامل العزم + حمل الإسفين + حمل إثبات الصامولة؛ نوع القطع الالتوائي: قوة الشد المحورية عند الربط + حمل الإسفين + حمل إثبات الصامولة؛ أي دفعة راسبة تُعاد بالكامل (بند تحكم رئيسي في GB 50205)
- 2يُنفذ الشد على مراحل ابتدائي / إعادة شد / نهائي — عزم الشد الابتدائي وإعادة الشد يساوي 50% من عزم الشد النهائي؛ وتُؤخذ قوة الشد المسبق عند التركيب على أنها Pc = 1.1P — يُعوَّض فقد قوة الشد المسبق البالغ حوالي 10% مرة واحدة عند التركيب، وليس عبر إعادة الشد أثناء الخدمة
- 3يحدث معظم فقد قوة الشد المسبق في الساعة الأولى بعد الشد النهائي، ويستقر خلال يوم أو يومين، ويتوقف بعد شهر — ولهذا السبب تُحصر فحوصات جودة الشد النهائي بشكل موحد ضمن نافذة 1-48 h
- 4داخل النافذة: يُعاد فحص عزم الشد النهائي ويُحتسب ألا يزيد عدد سيقان القطع الالتوائي المتبقية سليمة عن 5%؛ وتفويت النافذة يعني أن قوة الشد المسبق المقاسة لم تعد تمثل حالة الشد النهائي
- 5بعد القبول، تكون وصلات الهيكل الرئيسي غير محتاجة لصيانة طوال عمر الخدمة — منظومة الكود لا تتضمن أي بند لإعادة الشد أثناء الخدمة: تسويقها على أنها "بدون صيانة" صحيح، وتسويقها على أنها "قابلة لإعادة الشد" خاطئ
- 6الاستثناء الوحيد: مسامير تثبيت وخطاف سكة الرافعة هي الاستثناء الوحيد في المنظومة أثناء الخدمة — تُدرج في قائمة فحص دوري وإعادة شد مجدولة ولا تُمنح إعفاء بدون صيانة
لا تُستخدم في هذه الخانة أي تقديرات تقريبية من حيث الحجم المرتبي.
المرجع الفني للقطاع
معامل العزم k: البوابة الأولى عند الاستلام، وثلاثة أفخاخ ميدانية
في الشد المتحكم به بالعزم، تُحوَّل قوة الشد المسبق بالكامل عبر معامل العزم k — إذا كان k غير صحيح، فإن نفس مفتاح العزم يعطي قوة شد مسبق مجهولة. ثبّت الأرقام عند الاستلام، ثم احترس من ثلاثة أفخاخ ميدانية.
- يُحوِّل الشد المتحكم به بالعزم قوة الشد المسبق وفق العلاقة T_c = k·P_c·d — مع قيمة k سيئة، القيمة المنخفضة جداً تسبب الانزلاق والقيمة المرتفعة جداً تدفع إلى الخضوع
- إعادة الاختبار عند الوصول: متوسط معامل العزم 0.110-0.150 بانحراف معياري ≤0.0100 لمجموعات المسامير عالية المقاومة ذات الرأس السداسي الكبير (JGJ 82-2011 Table 6.3.1) — أي دفعة راسبة تُعاد بالكامل
- انتبه لتغير المقياس: GB/T 1231-2024 حوّل بالفعل مؤشر التشتت من "الانحراف المعياري" إلى "معامل الاختلاف (CV)" — اقبل المجموعات الجديدة وفق المعيار الجديد، مع بقاء قيم JGJ 82 هي الأساس الحالي لكود التنفيذ
- الأفخاخ الميدانية الثلاثة: تلف الأسنان أو تلوثها، إضافة مواد تشحيم أو مانع التصاق بشكل خاص، ودخول قطع مقلدة إلى سلسلة التوريد — وكلها تغيّر k مباشرة (حالة ميدانية: كسر A325 بنسبة 1-2% تحت مفتاح Skidmore معاير، مع العزم الزائد / تغير k بسبب التشحيم / القطع المقلدة كأسباب مشتبه بها الثلاثة)
- سلسلة العواقب: تشتت k ← عدم كفاية قوة الشد المسبق ← انزلاق سطح الاحتكاك ← تحول الوصلة إلى عمل بنمط التحميل بالاتكاء ← اتكاء جدار الثقب وقص المسمار ← تشوه الوصلة؛ أو قوة شد مسبق عالية جداً ← استطالة لدنة ← اضمحلال قوة الشد المسبق أو كسر المسمار مباشرة
معدل الكسر 1-2% هو تقدير تقريبي من حيث الحجم المرتبي للاسترشاد بالاتجاه؛ أما معامل العزم 0.110-0.150 بانحراف معياري σ≤0.0100 وقاعدة رفض الدفعة بالكامل فهي قيم قبول معيارية.
المرجع الفني للقطاع
براغي تثبيت قاعدة العمود: ثلاثة خطوط حمراء — لا يُحمَّل عليها القص، Q235B، وأرقام مُلزمة للحقن
نادراً ما تفشل براغي تثبيت قاعدة العمود بسبب نقص المقاومة — إنما تفشل بسبب التموضع والحقن وتوزيع عمل القص. حدّد الخطوط الحمراء الثلاثة أولاً، ثم ناقش الباقي.
- توزيع عمل القص: لا ينبغي الاعتماد على براغي تثبيت قاعدة العمود لتحمل رد الفعل الأفقي عند قاعدة العمود — تُنقل هذه القوة عن طريق الاحتكاك بين صفيحة القاعدة والخرسانة (يمكن اعتماد معامل احتكاك 0.4) أو بواسطة مفتاح قص (GB 50017-2017 §12.7.4)
- المادة والتثبيت: يجب أن تكون براغي التثبيت غير الحاملة من الفولاذ Q235B؛ يجب ألا يقل طول التثبيت عن 20d؛ عند d>40mm يُلحَم لوح تثبيت في النهاية ويُستخدم طول تثبيت لا يقل عن 12d (ملاحظة على GB 50017-2017 §12.7.6)
- تفاوت التموضع: انحراف مركز برغي التثبيت ≤2.0mm، ولا يُسمح بانحراف سالب في الطول المكشوف أو طول الجزء الملولب (GB 50205-2020 §10.2) — وهذا هو مصدر حالات عدم إمكانية استيعاب الصامولة لكامل اللولبة
- يجب أن يستخدم الحقن الثانوي مونة حقن ذات أساس أسمنتي (GB/T 50448-2015 Table 4.1.1): مقاومة الانضغاط بعمر 28 يوم ≥50MPa للفئة I و ≥60MPa للفئات II-IV؛ نزف صفري؛ الكلوريد <0.1%؛ نسبة التمدد الرأسي 0.1-0.35% عند 3 ساعة
- سلسلة الفشل: تشقق الانكماش لمونة الأسمنت العادية → تسرب الرطوبة → تآكل برغي التثبيت مع نقص المقطع → الاقتلاع تحت أحمال الرياح أو الزلازل؛ التركيب مفاضلة ثلاثية: البراغي المطمورة من النمط J رخيصة لكن تموضعها ضعيف، والحفر اللاحق يوفّر تموضعاً جيداً لكنه قد يصطدم بحديد التسليح، والجيب المحجوز مع الحقن اقتصادي لكن تعبئة حقن الإيبوكسي مكلفة
لا تُستخدم في هذه الخانة أي تقديرات تقريبية من حيث الحجم.
المرجع الفني للقطاع
موجة دمج المواصفات لعام 2025: التجميع الرباعي يتوحّد — الأرقام القديمة تُوقع في الخطأ
بالنسبة لمثبتات الهياكل الفولاذية للمصانع، تتمثل الخطوة الأولى فيما يخص المواصفات في التأكد من الإصدار الساري — هذا المجال الفرعي شهد للتو موجة دمج، ووجود رقم مواصفة قديم في أمر الشراء أو الرسم هو عيب فوري.
المواصفات المدرجة هي الإصدارات العلنية السارية، مذكورة بالرقم والنطاق لأغراض الاسترشاد في الشراء فقط؛ قيم القبول تتبع النصوص المنشورة السارية. لا تُستخدم في هذه الخانة أي تقديرات تقريبية من حيث الحجم.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · توصيل احتكاكي ببرغي عالي القوة | B · الخطة ب · مجموعة برغي التثبيت والجروت | C · الخطة ج · قضيب ربط المدادة وبرغي الترهل | |
|---|---|---|---|
| 1. برغي عالي القوة سداسي كبير M20 | |||
| المواصفة | 10.9S، GB/T 1231 | Q345B، نوع خطافي | Q235B، مغلفن بالغمس الساخن |
| المادة | — | Q345B | Q235B |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| 2. برغي عالي القوة بالتحكم في الشد M24 | |||
| المواصفة | 10.9S، GB/T 3632 | سيولة ≥ 300 مم | الدرجة 4.8، مطلي بالزنك |
| الدرجة | — | — | الدرجة 4.8 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | تغليف بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | HDG >=55um وفقًا لمعيار ISO 1461 |
| 3. سفع كاشط لسطح الاحتكاك | |||
| المواصفة | معامل الانزلاق ≥ 0.45 | Q235B، δ=20 مم | δ=3mm، مختومة |
| المادة | — | Q235B | Q235B |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | تغليف بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | HDG >=55um وفقًا لمعيار ISO 1461 |
دليل الاختيار
كيف تختار طريقة التوصيل بناءً على الأجزاء الهيكلية؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة الموصى بها | الأساس الرئيسي |
| الوصلات الرئيسية الحاملة للأحمال ذات التصميم الزلزالي (وصلة العمود-الكمرة الرئيسية / وصلة الجمالون) | الخيار A: مسامير احتكاك عالية المقاومة — مسمار سداسي كبير عالي المقاومة M20 (10.9S, GB/T 1231) + مسمار تحكم بالشد عالي المقاومة M24 (10.9S, GB/T 3632)؛ السفع الكاشط لسطح الاحتكاك، معامل الانزلاق ≥ 0.45 | GB/T 1231-2024؛ GB/T 3632؛ فئة التآكل C3 وفقًا لـ ISO 12944-2 |
| تثبيت قاعدة العمود / تثبيت أساس المعدات | الخيار B: مسامير التثبيت + الحقن — مسمار تثبيت M30×1500 (Q345B, hook type) + ملاط CGM عالي المقاومة (قابلية التدفق ≥ 300mm) + صفيحة ضبط الاستواء (Q235B, δ=20mm) | مسامير التثبيت GB/T 799-2020؛ بيئة قاسية C4 وفقًا لـ ISO 12944-2 |
| نظام التغليف / المكونات الثانوية (تغليف السقف / نظام الجدران) | الخيار C: قضيب شد المدادة ومسمار الشد المائل — قضيب شد من الفولاذ المستدير Φ12 (Q235B, hot-dip galvanized) + مسمار شد مائل M12×40 (Grade 4.8, zinc-plated) + صفيحة ربط المدادة بمقطع Z (Q235B, δ=3mm, stamped) | CECS 102:2018؛ C3 وفقًا لـ ISO 12944-2 |
الخطة أ · توصيل احتكاكي ببرغي عالي القوة
معيار C3 وفقًا للمعيار ISO 12944-2

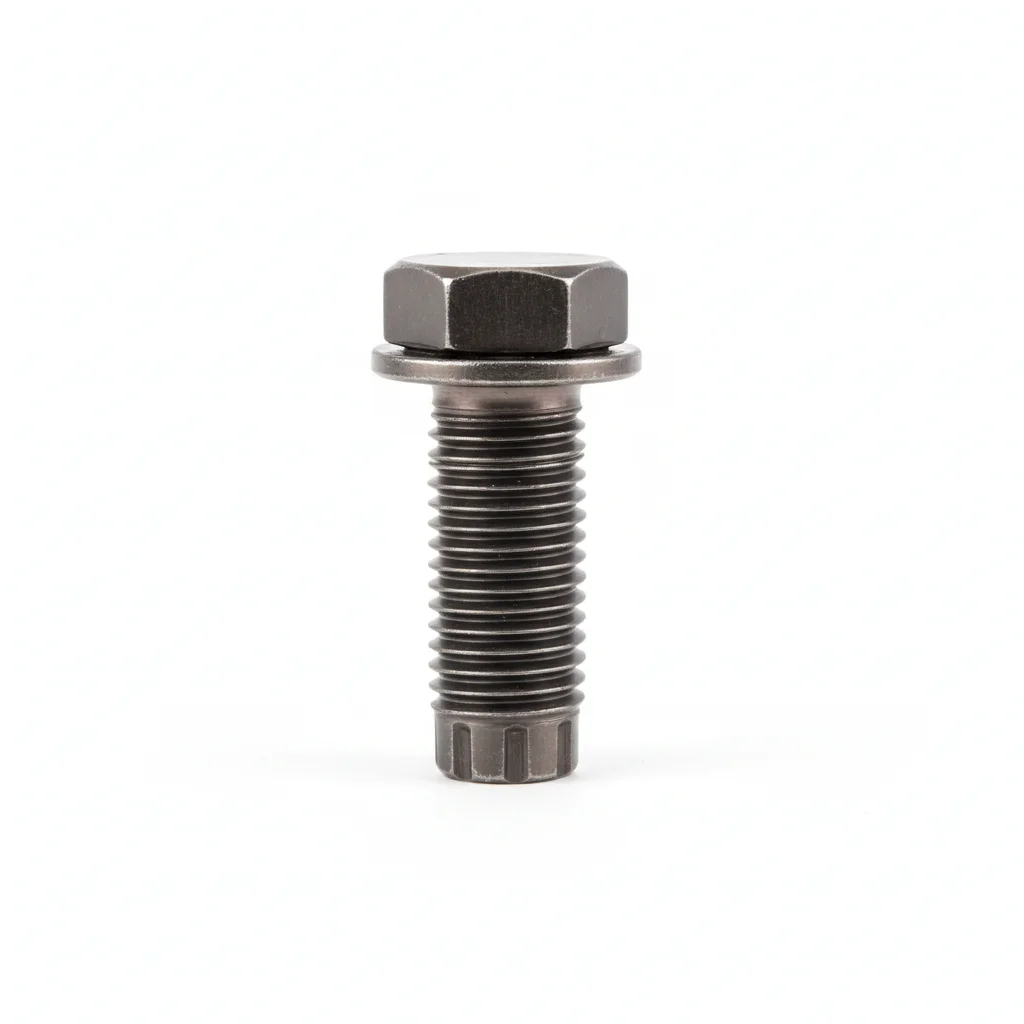

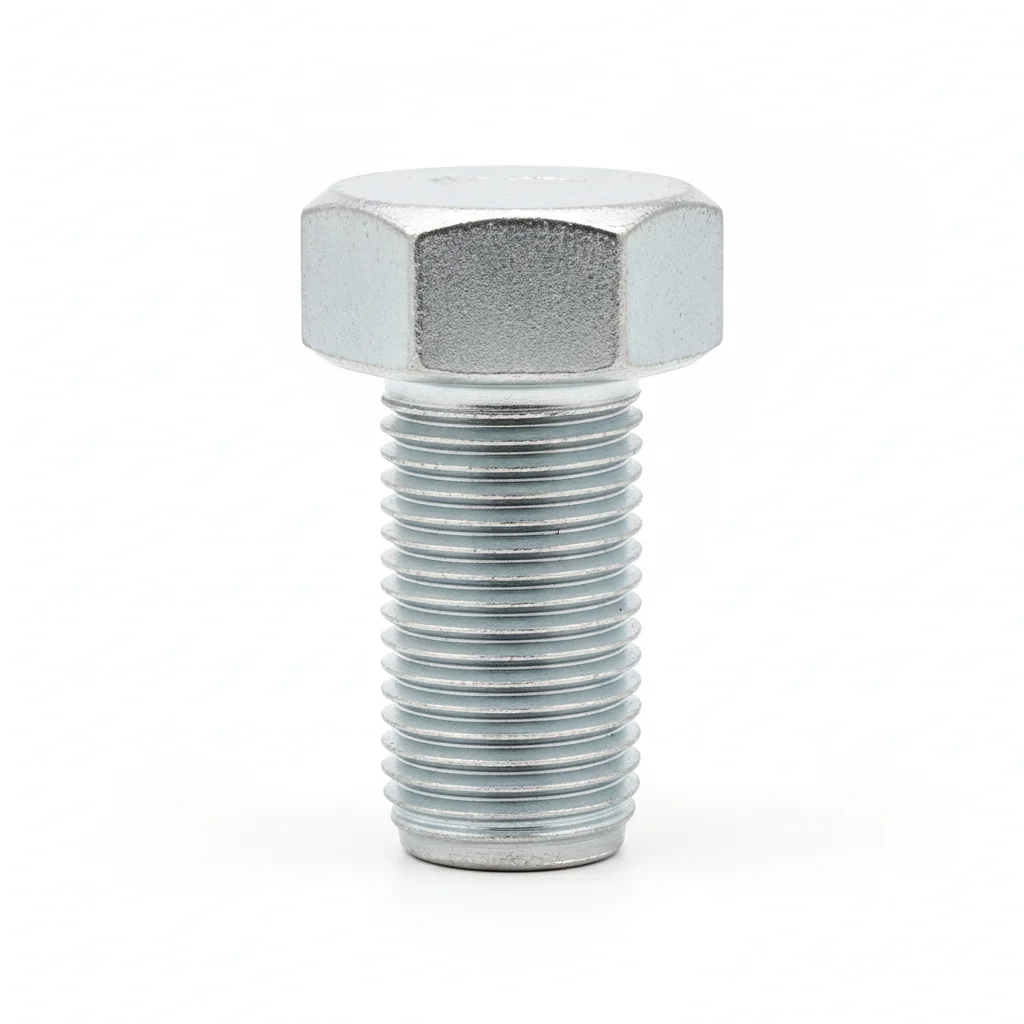

| برغي عالي القوة سداسي كبير M20 | برغي عالي القوة بالتحكم في الشد M24 | سفع كاشط لسطح الاحتكاك | |
|---|---|---|---|
| المواصفة | 10.9S، GB/T 1231 | 10.9S، GB/T 3632 | معامل الانزلاق ≥ 0.45 |
| المادة | — | — | — |
| الدرجة | — | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1، GB/T 3098.1 | ISO 898-1، GB/T 3098.1 | ISO 898-1، GB/T 3098.1 |
| الاستخدام | GB/T 1231 | GB/T 3632 | سفع كاشط لسطح الاحتكاك |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس — أقصى فجوة مسموحة 0.1 مم.
- ضع طلاء ختم عزم الربط عبر رأس البرغي والحلقة والصامولة. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بدقة ±3% مع شهادة. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاء واقي وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان شد مسموح: 15%.
الخطة ب · مجموعة برغي التثبيت والجروت
C4 بيئة قاسية وفق ISO 12944-2

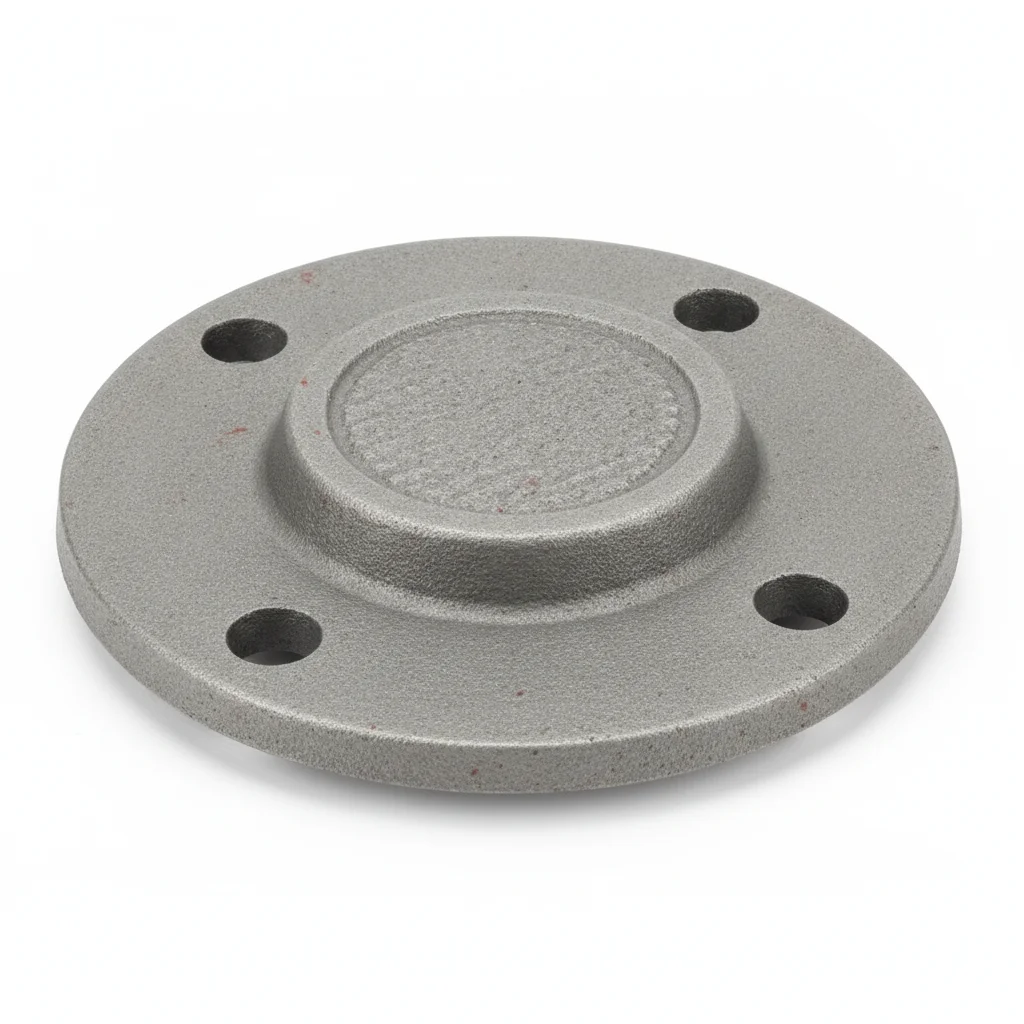

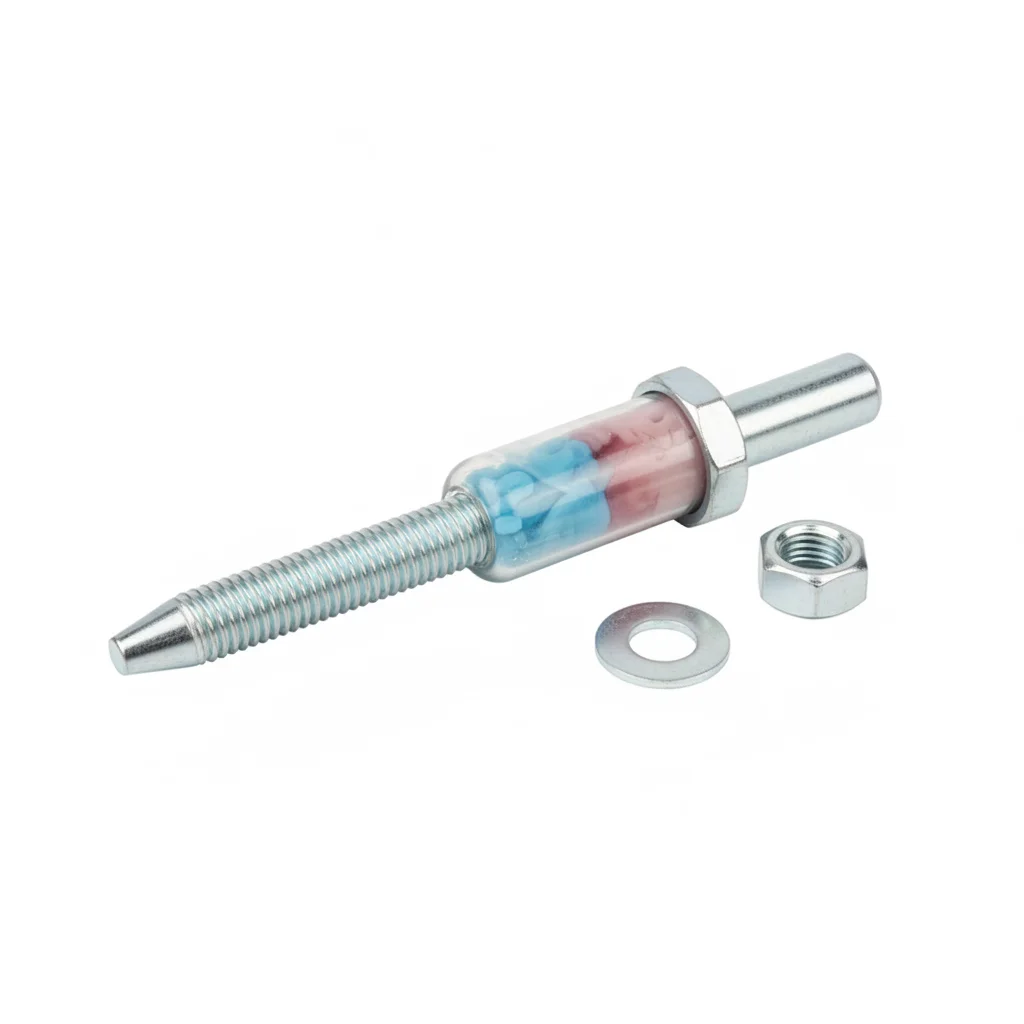

| برغي تثبيت M30×1500 | جروت عالي القوة CGM | لوحة تسوية | |
|---|---|---|---|
| المواصفة | Q345B، نوع خطافي | سيولة ≥ 300 مم | Q235B، δ=20 مم |
| المادة | Q345B | — | Q235B |
| الدرجة | — | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | تغليف بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | تغليف بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | نوع خطافي | جروت عالي القوة CGM | δ=20 مم |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام جهاز قياس الخشونة.
- ضع مركبًا مانعًا للتآكل مناسبًا لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. اربط حتى قيمة عزم الربط المستهدفة. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر بالشد عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي قفل يقل عن حد القبول. وثق نتائج الاختبار.
- طبق طلاءً واقيًا مقاومًا للعوامل الجوية على جميع أسطح التثبيت المكشوفة. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البرغي لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم رباط معاير بشهادة دقة ±3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. طبق طلاءً واقيًا وفق ظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · قضيب ربط المدادة وبرغي الترهل
C5-M شديد وفقًا لمعيار ISO 12944-2

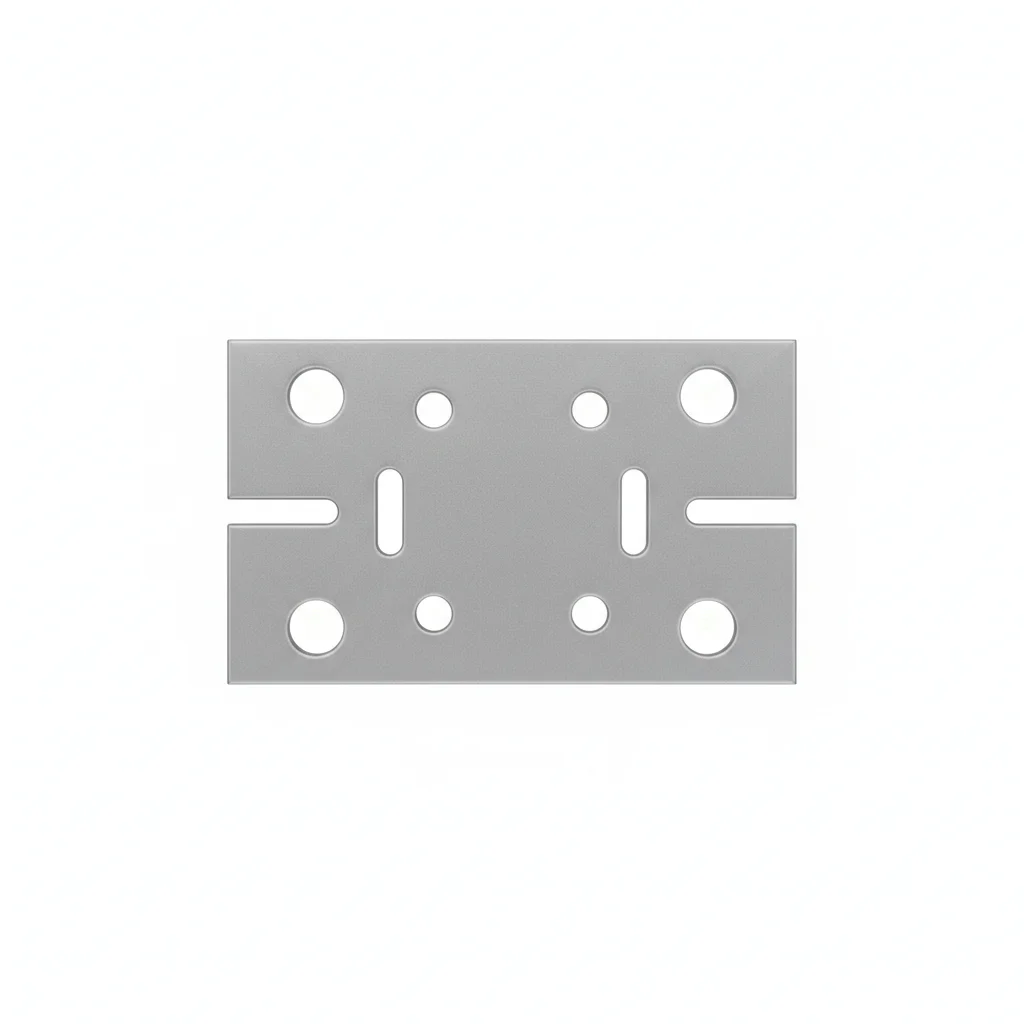

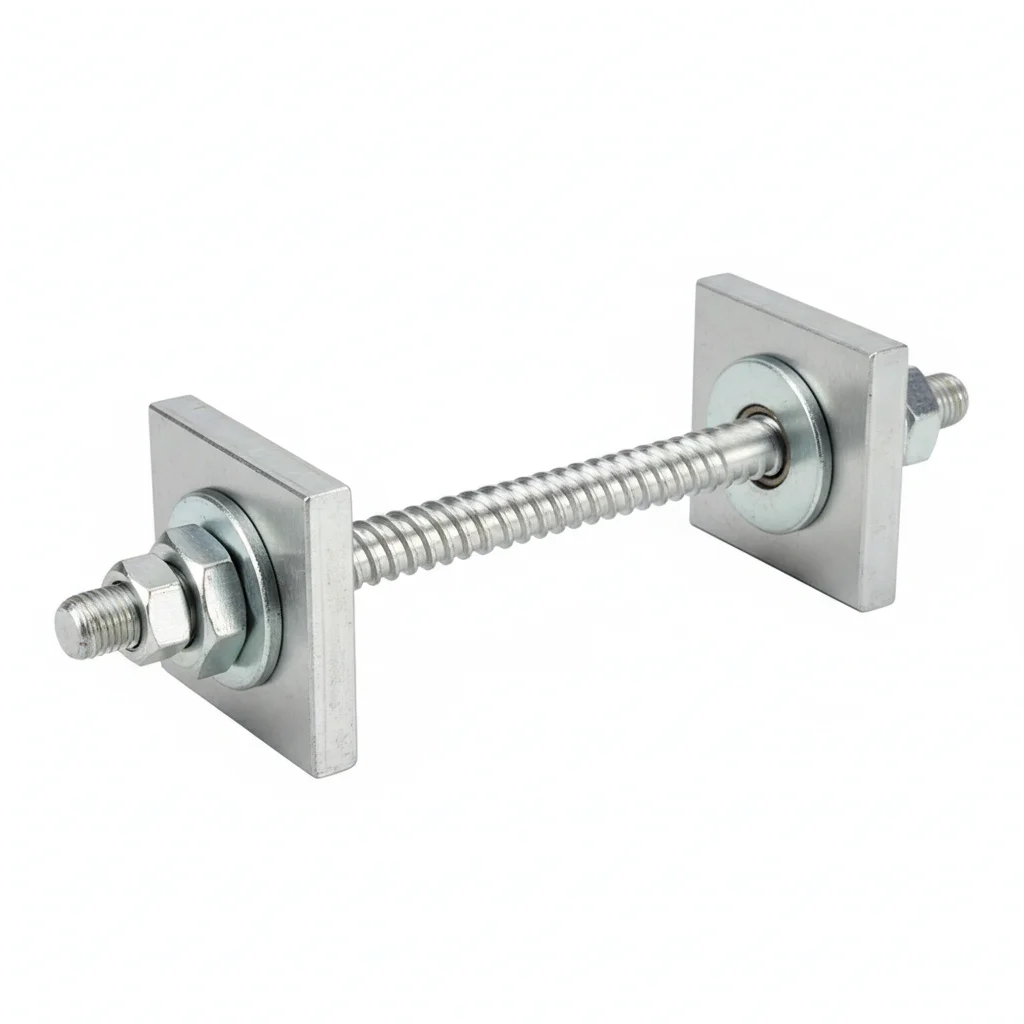

| قضيب ربط دائري Φ12 | برغي ترهل M12×40 | لوحة توصيل مدادة مقطع Z | |
|---|---|---|---|
| المواصفة | Q235B، مغلفن بالغمس الساخن | الدرجة 4.8، مطلي بالزنك | δ=3mm، مختومة |
| المادة | Q235B | — | Q235B |
| الدرجة | — | الدرجة 4.8 | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | HDG >=55um وفقًا لمعيار ISO 1461 | HDG >=55um وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مغلفن بالغمس الساخن | مطلي بالزنك | مختومة |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6um.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية بمعدل -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3mm. اربط باستخدام شداد هيدروليكي إلى الشد المسبق المستهدف. تحقق PMI من عينة 10%. وثّق لتدقيق الامتثال.
- اختبر NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثّق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3mm. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثّق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
مصفوفة المواصفات
مواصفات المنتجات المغطاة لهذا السيناريو
المواصفات من كتالوج منتجات Yaxiio. الأوزان قيم نظرية محسوبة.
| القطر | الطول | المادة | الدرجة | السطح | SKU | وزن الوحدة |
|---|---|---|---|---|---|---|
| M12 | 30, 35, 40, 45, 50, 60, 70, 80 | Alloy Steel | 10.9S | Black Oxide | 8 | 42–86 g |
| M16 | 40–120 (10 مقاسات) | Alloy Steel | 10.9S | Black Oxide | 10 | 98–220 g |
| M20 | 45–160 (11 مقاسات) | Alloy Steel | 10.9S | Black Oxide | 11 | 180–460 g |
| M24 | 50–200 (12 مقاسات) | Alloy Steel | 10.9S | Black Oxide | 12 | 300–830 g |
| M30 | 60–240 (12 مقاسات) | Alloy Steel | 10.9S | Black Oxide | 12 | 570–1500 g |
المعايير المرجعية
الأساس الفني والمراجع القياسية
معيار تصميم الهياكل الفولاذية
براغي عالية القوة سداسية الرأس كبيرة للهياكل الفولاذيةالمواصفة الفنية لوصلات البراغي عالية القوة في الهياكل الفولاذية
GB/T 1231-2024براغي عالية القوة سداسية الرأس كبيرة للهياكل الفولاذية
GB/T 799-2020براغي التثبيت
CECS 102:2018المواصفة الفنية للهياكل الفولاذية للمباني خفيفة الوزن ذات الإطارات الجملونية
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
