إزالة قضبان ربط وصلة التمدد: منع التشقق الناتج عن الإجهاد الحراري
30-40% من مواقع المشاريع تنسى إزالة قضبان ربط النقل من وصلات التمدد. عندما يسخن خط الأنابيب، تمنع قضبان الربط المقفلة التمدد، مما يركّز الإجهاد عند الانحناءات والشفاه، مما يؤدي إلى تشقق اللحامات وتوقف غير مخطط له. تأكد من توقيع مفتشي الجودة على إزالة قضبان الربط بعد التركيب.
رؤى خاصة بظروف التشغيل
إزالة قضبان الربط: خطوة التركيب الأكثر تجاهلاً
تُشحن فواصل التمدد بقضبان ربط نقل صفراء لحماية المنفاخ أثناء النقل. يجب إزالتها بعد التركيب، ومع ذلك تفشل 30-40% من المواقع في القيام بذلك. عند تسخين خط الأنابيب لأول مرة، تمنع قضبان الربط المقفلة التمدد الحراري، مما يسبب إجهادًا على الأكواع والشفاه، ويؤدي إلى تشققات في اللحامات خلال الدورة الأولى. يمكن لقائمة فحص بسيطة مع التوقيع أن تمنع ذلك.
ما يجب التحقق منه
- 1قضبان ربط النقل (4 لكل وصلة) تقفل المنفاخ؛ يجب إزالتها بعد التركيب وقبل تسخين خط الأنابيب.
- 2إذا لم تتم إزالتها، يتركز الإجهاد الحراري عند الأكواع والشفاه، مما يسبب تشققات في اللحامات خلال دورة التسخين الأولى.
- 3يجب على مفتشي الجودة التوقيع على كل وصلة تمدد لتأكيد إزالة قضبان الربط؛ وخزّن القضبان الصفراء لإعادة الاستخدام.
- 4تتطلب GB/T 12777 إزالة قضبان الربط؛ وعدم الامتثال يؤدي إلى خطر التآكل الناتج عن الإجهاد في بيئات الكلوريد.
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| هل تمت إزالة قضبان الربط بعد التركيب؟ | قضبان الربط المقفلة تمنع تمدد المنفاخ، مما يسبب تركيز الإجهاد الحراري عند اللحامات والشفاه. | أدرج في قائمة فحص التركيب: 'أزل جميع قضبان ربط النقل قبل تسخين خط الأنابيب.' |
| هل تم تخزين قضبان الربط لإعادة الاستخدام؟ | قضبان الربط ضرورية للنقل أو الصيانة المستقبلية؛ فقدانها يؤدي إلى معالجة غير صحيحة. | خزّن القضبان الصفراء في حاوية مخصصة بالقرب من وصلة التمدد. |
| هل وقع المفتش على كل وصلة؟ | بدون التوقيع، قد يتم تفويت الإزالة، مما يؤدي إلى توقف مكلف. | اطلب توقيع المفتش بالأحرف الأولى على تقرير التركيب لكل وصلة تمدد. |
| بيئة كلوريد (Cl- >25ppm)؟ | منفاخ الفولاذ المقاوم للصدأ 304 يعاني من التآكل الناتج عن الإجهاد خلال 2-6 أشهر إذا لم تتم إزالة قضبان الربط (تركيز الإجهاد). | قم بالترقية إلى 316L وفقًا لـ GB/T 12777 إذا كان Cl- >25ppm. |
البيانات مبنية على خبرة موقعية: 30-40% من المشاريع تنسى إزالة قضبان الربط. تحقق مع فريق التركيب الخاص بك.
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"على خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
عدم إزالة قضبان ربط النقل في وصلة التمدد يسبب تشققًا في خط الأنابيب بسبب الإجهاد الحراري
إجراءات التصحيح
الخطر-02
التشقق الناتج عن التآكل الإجهادي في معوض المنفاخ في بيئة الكلوريد
إجراءات التصحيح
الخطر-03
عدم إزالة قضبان ربط النقل في المعوض بعد النقل يسبب تركيز الإجهاد الحراري في خط الأنابيب
إجراءات التصحيح
المرجع الفني للقطاع
مسامير شفة وصلة التمدد حسب درجة حرارة الوسط: من الصف 8.8 إلى 25Cr2MoV
تمتص وصلة التمدد الحركة الحرارية للخط — يتمدد الفولاذ الكربوني حوالي 6.9 mm/m كمتوسط من 21°C إلى 500°C، لذا فإن 100 m من الأنبوب المستقيم يضيف ما يقارب 690 mm؛ وتُثبّت مسامير الشفة حدود الإحكام للمنفاخ مع الأنابيب، وتحدد درجة حرارة الوسط فئة المادة. يقدّم الجدول عتبات الاختيار وفق تغطية المادة–درجة الحرارة في HG/T 20613.
| درجة حرارة الوسط | مادة مسمار الشفة | الخدمة النموذجية | النقاط الرئيسية |
|---|---|---|---|
| ≤300°C | الدرجة التجارية: مسامير ذات رأس مسمار GB/T 901 + صواميل GB/T 6170، أو مسامير سداسية GB/T 5782، الصف 8.8 | أنابيب العمليات والخدمات متوسطة/منخفضة الضغط، شفاه PN16-PN40 | إجهاد التركيب المستهدف للمسمار: 50%-70% من حد الخضوع (TSG 31 ملاحظة 3-9) |
| -196°C to +400°C | A2-70 / A4-70 (عائلات 0Cr18Ni9 / 0Cr17Ni12Mo2) | أوساط أكّالة أو منخفضة الحرارة | لدرجات حرارة التصميم أعلى من 100°C أو أقل من 0°C، في الخدمة الخارجية أو الأكّالة، تُطلى اللوالب بـ MoS2/الغرافيت لمنع الالتصاق والعض (GB 50235 البند 7.3.6) |
| ≤+525°C | مسامير لولبية كاملة اللولبة من 35CrMo + صواميل ثقيلة من النوع II (HG/T 20613) | أنابيب البخار/الزيت الساخن عالية الحرارة، شفاه لحام بعنق عالية الضغط | الإجهاد المسموح في نطاق الزحف يتضمن حسم الاسترخاء (B31.3 الجدول A-2 ملاحظة 15)؛ يُعاد الشد بعد بدء التشغيل وفق البند 7.3.7 |
| ≤+575°C | 25Cr2MoV (الممارسة التوربينية تحدّه عند ≤510°C) | أنابيب بخار/تكسير أعلى حرارة | التقابل بين الدرجة الصينية والأجنبية (B16 ≈ 25Cr2MoV) هو تقريب سوقي دون بند مرجعي تبادلي رسمي |
| Below -70°C cryogenic | مسامير لولبية كاملة اللولبة من 0Cr18Ni9 / 0Cr17Ni12Mo2 (فئة -196°C) | شفاه درجات الحرارة المنخفضة لخدمة LNG/فصل الهواء | يُجرى إعادة الشد على البارد بعد خفض الضغط: التمريرة الأولى عند -70°C والثانية عند درجة حرارة التشغيل (GB 50235 البند 7.3.7) |
لا تُستخدم أي تقديرات تقريبية لمرتبة القيمة في هذه الخانة.
المرجع الفني للقطاع
شد الشفة تحت الضغط: من "الشد حتى يتوقف التسريب" إلى الكسر المتتالي
عندما ترشح شفة حول وصلة تمدد في خط ساخن بعد بدء التشغيل، يكون رد الفعل الميداني الأكثر شيوعاً هو شدها وهي ساخنة — وعند تنفيذه بشكل خاطئ، لا يكون الثمن حشية تالفة بل كسراً متتالياً للبراغي وانبثاقاً للوسط. انظر أولاً إلى سلسلة الفشل، ثم إلى الإجراء النظامي الصحيح.
- 1الدافع: حدوث تسريب ثم "الشد حتى يتوقف" — قيم عزم الشد في الخدمة الساخنة تكاد تكون بلا أساس موثوق، لذا فإن الشد بالاعتماد على الإحساس يميل إلى سحق الحشية، ويزيد التبريد التفاضلي اللاحق من تحميلها أكثر (استبدلت ASME PCC-1 ممارسة "العزم الساخن" الميدانية بإجراء إعادة الشد عند بدء التشغيل الأكثر صرامة)
- 2الكسر: شد أو فك براغي الشفة تحت الضغط يؤدي إلى دخول البراغي المتبقية في كسر متتالٍ بالحمل الزائد وانبثاق الوسط — وهذه هي الآلية الشائعة لحوادث العمل الساخن، وهي النمط الأعلى خطراً على الأفراد بين جميع حالات فشل الشفاه
- 3شواهد الحوادث: حادثة ماومينغ للبتروكيماويات "6·8" (2022؛ فك مسامير مشغل صمام كروي تحت الضغط، انقذاف الساق، تسرب الإيثيلين واحتراق انفجاري، 2 قتيل و1 مصاب، خسارة مباشرة قدرها RMB 9.2555 million)؛ إصلاح تسريب شفة رأس في محطة طاقة حرارية تحت الضغط (2007؛ بخار 4.0 MPa/380°C؛ أضعف الثقب في البراغي مسار التحميل، فحدث كسر متتالٍ وانقذاف الغطاء، 1 قتيل)
- 4المسار النظامي (GB 50235-2010 البند 7.3.7): الشفاه التي تتجاوز درجة حرارة تشغيلها 350°C تخضع لإعادة شد ساخن أثناء التشغيل التجريبي — التمريرة الأولى عند 350°C والثانية عند درجة حرارة التشغيل، وتُنفذ بعد 2 ساعة من بلوغ درجة حرارة التشغيل؛ الحدود القصوى للضغط الداخلي: 0.3 MPa عندما يكون ضغط التصميم ≤6.0 MPa و0.5 MPa فوق ذلك؛ إعادة الشد على البارد (التي تُفعّل دون -70°C) تتم بعد تخفيض الضغط
- 5عينة ضبط من محطة طاقة: يُطبق نظام الشد الساخن عند ≥65°C أو ≥1.6 MPa بتصريح عمل وموافقة كبير المهندسين وإشراف مخصص، وتُحدد التمريرة الأولى بـ 1/3 دورة لكل برغي والثانية بـ 1/2 دورة — إعادة الشد الساخن إجراء مضبوط وليست مسألة إحساس
لا تُستخدم في هذه الخانة أي تقديرات تقريبية لمرتبة القيمة.
المرجع الفني للقطاع
التحميل المسبق لبراغي فلنجة وصلة التمدد: أربعة متغيرات بين التسريب والإحكام
إحكام الفلنجات على جانبي المنفاخ يعتمد كلياً على الإجهاد المتبقي في الحشية، وهو ناتج عن التحميل المسبق للبراغي — وتحت التحكم بالعزم، أربعة متغيرات تُقلّب هذا التحميل المسبق. يوضح الجدول مقدار كل متغير وحد القبول الخاص به: اضبط المتغيرات أولاً، ثم ناقش الإحكام.
| المتغير | المقدار | التأثير على إحكام الفلنجة | حد القبول |
|---|---|---|---|
| احتكاك اللولبة وسطح التحميل | يستهلك 85%-95% من العزم المطبق | تشتت الاحتكاك يهيمن على تشتت التحميل المسبق — نفس العزم، دفعة مختلفة، تحميل مسبق مختلف | التحول إلى الشد بالعزم مع زاوية الدوران أو الشد الهيدروليكي للمسامير للتحكم بالحمل مباشرة وتجاوز تشتت الاحتكاك |
| حالة التزييت | البرغي غير المزيت يستهلك نحو 50% عزماً إضافياً؛ وتحت نفس المفتاح قد يختلف التحميل المسبق بأكثر من 30% | لا يمكن نقل قيمة عزم من حالة تزييت إلى أخرى | حسب GB 50235 البند 7.3.6: لدرجات حرارة التصميم أعلى من 100°C أو أقل من 0°C، أو الخدمة الخارجية أو في الوسط الأكّال، تُطلى اللوالب بـ MoS2/الغرافيت |
| دقة الأداة | أفضل أدوات العزم الميدانية لا تتجاوز دقتها 5%-15% | متراكمةً مع تشتت الاحتكاك والتزييت، يكون تشتت التحميل المسبق النهائي كبيراً | معايرة مفاتيح العزم بجدولة منتظمة؛ ولوصلات التمدد من الفئة GC1/ذات الدورات القاسية، يُستخدم التحكم المباشر بالحمل مثل الشدادات الهيدروليكية حسب TSG 31 |
| الإجهاد المستهدف | إجهاد التركيب المستهدف: 50%-70% من حد الخضوع (TSG 31 ملاحظة 3-9)؛ الإجهاد المباشر نحو 75% من حد الخضوع، والإجهاد المركب مع الالتواء يُحتسب عند 90% من حد الخضوع (Bolt Science) | ضبطه منخفضاً ← نقص إجهاد الحشية ← تسريب؛ وضبطه مرتفعاً ← سحق الحشية أو إجهاد زائد للبرغي | اتباع إجراء إعادة الشد في البند 7.3.7 (إعادة الشد عند بدء التشغيل) بعد التحميل المسبق والاحتفاظ بسجلات التجميع |
لا تُستخدم أي تقديرات تقريبية من حيث الرتبة المقدارية في هذه الخانة.
المرجع الفني للقطاع
عندما يفشل الدعّام الزنبركي، يسحب وصلة التمدد خارج الاستواء: خمسة فحوصات
لا تستطيع وصلة التمدد امتصاص الحركة إلا عندما تكون بقية الخط مدعومة بشكل صحيح. فشل علّاقة زنبركية ← هبوط موضعي للأنابيب ← إعادة توزيع الإجهادات ← سحب زوج فلنجات خارج الاستواء ← سحق الحشية من جهة وارتخاؤها من الجهة الأخرى ← تسريب. مشهد التسريب الأول عند الفلنجة غالباً ليس سببه الفلنجة نفسها. تحقق وفق هذه البوابات الخمس عند الاستلام وأثناء التفتيش.
- معدل تباين الحمل: الدعائم الزنبركية متغيرة الحمل تخدم الحركات الصغيرة، بحد افتراضي لتباين الحمل ≤25% حسب MSS SP-58؛ والدعائم الزنبركية ثابتة الحمل تخدم الحركات الكبيرة — تركيب زنبرك متغير في نقطة حركة كبيرة هو عدم توافق
- أنماط الفشل الأربعة الكلاسيكية: كسر الزنبرك بالتآكل، الاسترخاء/الاستقرار بالانضغاط طويل الأمد، انحشار الحركة عند النهاية العليا أو السفلى، وبقاء مسامير التثبيت الخاصة بالنقل في مكانها — تُكتشف الأنماط الثلاثة الأولى بالفحص لا عند الاستلام؛ ويجب إزالة مسامير التثبيت بعد التركيب
- القبول عند التسليم: GB/T 17116.1~.3-2018 البند 6.15 يشترط وضع علامة لمدى الحركة من الحالة الباردة إلى الساخنة والحمل المضبوط — طابق قيم لوحة البيانات والمخطط مع التصميم قبل التخزين
- سلسلة النتائج: فشل الزنبرك ← هبوط الأنابيب موضعياً ← إعادة توزيع الإجهادات ← سحب زوج فلنجات خارج الاستواء ← سحق الحشية من جهة وارتخاؤها من الجهة الأخرى ← تسريب — افحص الفلنجات المجاورة لوصلة التمدد أولاً
- روتين التفتيش: اقرأ مؤشر الحركة مقارنة بمداه المضبوط، وافحص التآكل أو الانحشار عند النهاية العليا/السفلى، وتأكد من حالة مسمار التثبيت — أصلح الدعامة قبل إعادة شد الفلنجة
لا تُستخدم أي تقديرات تقريبية من حيث الرتبة المقدارية في هذه الخانة.
المرجع الفني للقطاع
معايير وصلات الفلانشات لأنابيب المصافي ومحطات الطاقة: التصميم والتركيب والتنظيم
تغطي وصلات الفلانشات حول وصلة التمدد خمس طبقات من المعايير — التصميم، والمواد، والتجميع، والتركيب، والتنظيم — وتجيب كل طبقة عن سؤال خاص بها. وهذه المعايير السبعة هي الأكثر طرحاً عند طلب عرض السعر والقبول.
المعايير المدرجة في هذه الخانة — B31.3-2024 و B16.5-2020 و A193/A193M-23 و A194 و PCC-1-2022 و GB 50235-2010 و HG/T 20613-2009 و TSG 31-2025 — هي جميعها معايير علنية؛ يُذكر فقط رقم المعيار ونطاق تطبيقه للاسترشاد في المشتريات، بينما تخضع قيم القبول للإصدارات السارية من المعايير. لا تُستخدم أي تقديرات تقريبية من حيث ترتيب المقدار في هذه الخانة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · النوع القياسي | B · الخطة ب · النوع المقوى | C · الخطة ج · النوع الفاخر | |
|---|---|---|---|
| 1. معوض المنفاخ | |||
| المواصفة | DN25-DN600 | DN25-DN300 | M12-M30 |
| المادة | 304/316L | مطاط + شفة | الدرجة 8.8 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
الخطة أ · النوع القياسي
C3 قياسي وفقًا لمعيار ISO 12944-2

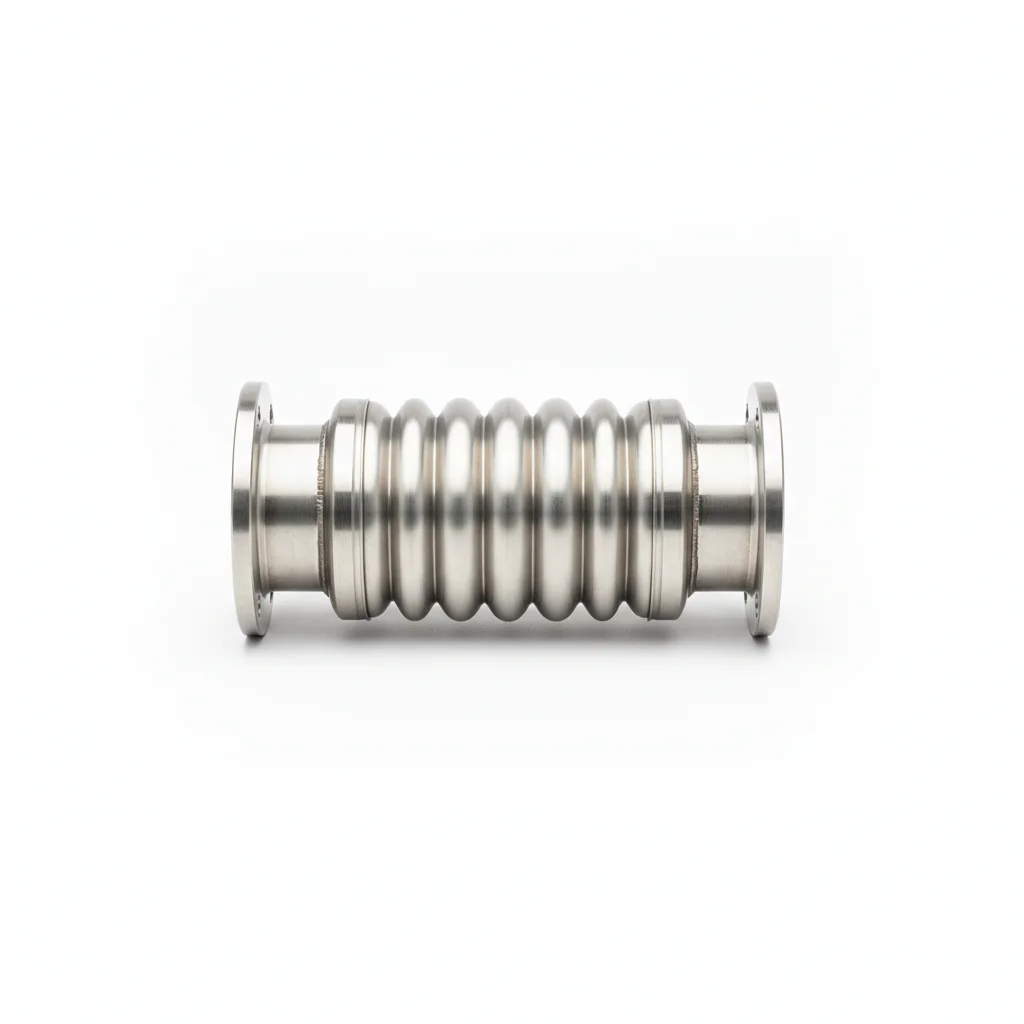

| معوض المنفاخ | |
|---|---|
| المواصفة | DN25-DN600 |
| المادة | 304/316L |
| الدرجة | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة |
| التغليف | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 |
| الاستخدام | الأنابيب الصناعية |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1mm لكل 100mm.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5mm. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قم بقياس عينة 5% بمقياس محسس - أقصى فجوة مسموحة 0.1mm.
- ضع علامة طلاء ختم العزم عبر رأس البرغي والحلقة والصامولة. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفة الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | التلوث السطحي يمنع الجلوس الصحيح للوصل. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصل أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاء واقي وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي بها تآكل يؤثر على أكثر من 5% من مساحة السطح أو عمق تنقر >0.3mm. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ب · النوع المقوى
C4 بيئة قاسية وفقًا للمعيار ISO 12944-2

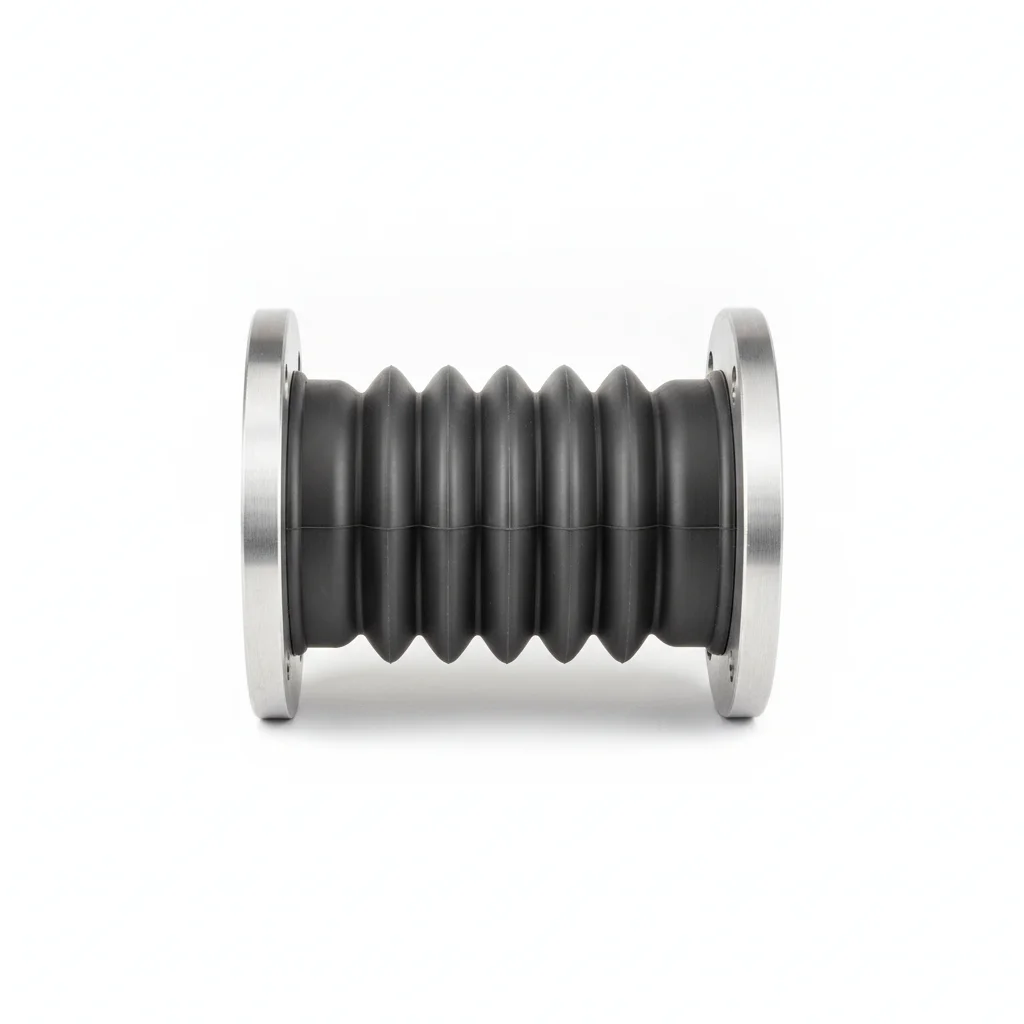

| وصلة مرنة مطاطية | |
|---|---|
| المواصفة | DN25-DN300 |
| المادة | مطاط + شفة |
| الدرجة | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة |
| التغليف | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 |
| الاستخدام | الأنابيب الصناعية |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام مقياس الخشونة.
- ضع مركبًا مضادًا للتآكل لمفاصل الوصلات مصممًا لدرجة حرارة التشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. اربط حتى قيمة عزم الربط المستهدفة. افحص 10% باستخدام أداة التحقق. سجل مع البيانات البيئية.
- اختبر شد عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي قفل يقل عن حد القبول. وثق نتائج الاختبار.
- ضع طبقة حماية مقاومة للعوامل الجوية على جميع أسطح القفل المكشوفة. ثبت عينة مراقبة التآكل بالقرب من الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم رباط معاير بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب البراغي | يؤدي تلوث السطح إلى منع استقرار الوصلة بشكل صحيح. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · النوع الفاخر
C5-M بيئة قصوى وفقًا للمعيار ISO 12944-2
| برغي شفة المعوض | |
|---|---|
| المواصفة | M12-M30 |
| المادة | الدرجة 8.8 |
| الدرجة | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة |
| التغليف | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 |
| الاستخدام | الأنابيب الصناعية |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية مصممًا لدرجة حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي إلى الشد المسبق المستهدف. تحقق من PMI لعينة بنسبة 10%. وثق لتدقيق الامتثال.
- اختبر NDT لعينة بنسبة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب واقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة البرغي مقابل مواصفات الخدمة. استخدم مفتاح عزم رباط معاير بشهادة دقة +/-3%. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب البراغي | يؤدي تلوث السطح إلى منع استقرار الوصلة بشكل صحيح. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طبقة حماية وفقًا لظروف الخدمة البيئية. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
دليل الاختيار
لست متأكدًا من الخطة التي تختارها؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة | الأساس |
| ظروف التشغيل التقليدية، Cl- حتى 25ppm (C3 وفق ISO 12944-2) | الخطة A · النوع القياسي: معوض بمنفاخ DN25-DN600 (304/316L) | GB/T 12777 (وصلة تمدد بمنفاخ معدني)؛ ISO 12944-2 C3 |
| ظروف الخدمة الشاقة / المسببة للتآكل (C4 قاسية وفق ISO 12944-2) | الخطة B · النوع المعزز: وصلة مرنة مطاطية DN25-DN300 (مطاط + شفة) | GB/T 9119 (شفة أنابيب فولاذية للّحام الانزلاقي المسطحة)؛ ISO 12944-2 C4 |
| ظروف قصوى / خاصة (C5-M وفق ISO 12944-2) | الخطة C · النوع الممتاز: برغي شفة المعوض M12-M30 (Grade 8.8) | ISO 12944-2 C5-M؛ ASME B16.5 (شفاه الأنابيب والتجهيزات المُشفهة) |
| بيئة الكلوريد: منفاخ الفولاذ المقاوم للصدأ 304 يعاني من التشقق الناتج عن التآكل الإجهادي عند قمة المنفاخ عندما يكون Cl- > 25ppm، وتخترق الشقوق سمك الجدار 0.5mm خلال 2-6 months | الترقية إلى 316L وفق GB/T 12777؛ عند Cl- > 100ppm استخدم Inconel 625 أو سبيكة التيتانيوم | GB/T 12777 (الترقية من 304 إلى 316L عند Cl- > 25ppm)؛ ASME B31.3 (أنابيب العمليات) |
| قضبان الربط الخاصة بالنقل (4 لكل وصلة) لم تُزال بعد التركيب: المنفاخ المقفل لا يمكنه التمدد، يتركز الإجهاد الحراري عند الأكواع والشفاه، وتتشقق اللحامات خلال دورة التسخين الأولى | تضمين 'إزالة جميع قضبان ربط النقل قبل تسخين خط الأنابيب' في قائمة فحص التركيب؛ توقيع مفتش الجودة على كل وصلة تمدد؛ تخزين القضبان الصفراء لإعادة استخدامها أثناء النقل القادم | GB/T 12777 (يتطلب إزالة قضبان الربط)؛ 30-40% من مواقع المشاريع تنسى إزالة قضبان الربط (خبرة موقعية) |
المعايير المرجعية
الأساس الفني والمعايير
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
