خطافات ومشابك دعم كابلات التعدين
يجب التعامل مع خطافات الكابلات في المناجم كأجهزة دعم وتثبيت للكابلات، وليس كعلاقات بسيطة. تحقق من مسار الكابل، وهيكل المشبك، وطريقة التثبيت، وحدود مثبطات اللهب أو مقاومة الكهرباء الساكنة، وسهولة الصيانة قبل اختيار الأجهزة البوليمرية أو المجلفنة أو المصنوعة من الفولاذ المقاوم للصدأ.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
انفصال خطاف الكابلات بسبب موجة الصدمة الناتجة عن التفجير
إجراءات التصحيح
الخطر-02
بيئة درجات الحرارة المرتفعة تسبب تدهور قوة الخطافات البلاستيكية
إجراءات التصحيح
الخطر-03
الغازات المسببة للتآكل تسبب صدأ وكسر الخطافات المعدنية
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
تعامل مع خطافات الكابلات كنظام دعم
بالنسبة لتوجيه الكابلات في المناجم، ليس السؤال الرئيسي هو مادة الخطاف فقط. تؤطر أطر السلامة العامة للمناجم حماية الكابلات عالية الجهد حول الحماية وأنظمة الدعم وتقليل مخاطر التلامس. وهذا يجعل الخطافات والمشابك والأقواس والمثبتات جزءًا من حزمة تثبيت واحدة.
ما يجب التحقق منه
- 1ابدأ بمسار الكابل: الكابلات القريبة من ممرات السير أو المعدات المتحركة أو الناقلات تحتاج إلى منطق دعم أقوى من الروابط المؤقتة.
- 2افحص حزمة الدعم الكاملة: يجب تحديد خطاف ومشبك وقوس ومثبت معًا.
- 3طابق المادة مع البيئة: البوليمر والصلب المجلفن والحديد المقاوم للصدأ تحمل مخاطر مختلفة في المناطق الرطبة أو المتربة أو المسببة للتآكل.
- 4اطلب أدلة على مقاومة اللهب أو مضاد للكهرباء الساكنة أو أدلة سلامة خاصة بالمشروع عندما يكون مسار الكابل تحت الأرض أو حرجًا للسلامة.
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مسار الكابل | مناطق الممرات والمعدات تزيد من تآكل الغلاف وخطر التلامس | موقع المعرض، ارتفاع التركيب، القرب من الناقلات أو المعدات المتنقلة |
| حزمة التثبيت | الخطاف وحده لا يثبت الموثوقية طويلة المدى؛ فالمثبتات أو المشابك غير المحكمة يمكن أن تسبب الترهل | مزيج الخطاف والمشبك والقوس وبرغي التثبيت أو مثبت التمدد |
| حدود اللهب والكهرباء الساكنة | لا ينبغي التعامل مع التعدين تحت الأرض مثل توجيه الكابلات الصناعية العادية | مقاومة اللهب، مضاد للكهرباء الساكنة، حماية غير معدنية أو أدلة سلامة مطلوبة للمشروع |
| وصول الصيانة | الخطافات التي يصعب إزالتها تؤخر استبدال الكابلات والاستجابة للأعطال | التباعد، وصول الأدوات، طريقة الاستبدال وقاعدة قطع الغيار |
استخدم هذه الصفحة كحدود للمشتريات. يجب التحقق من متطلبات الحمل النهائي والتباعد ومقاومة الحريق مقابل مواصفات المشروع وتقارير اختبار المورد.
مستوى الدليل: مدعوم بمعيار
المرجع الفني للقطاع
ثلاثة أرقام عن بيئة التآكل تحت الأرض قبل اختيار مادة الخطاف
تُثبّت الخطافات والمشابك على جدران الممر في نفس المياه التي تملأ أعمال المنجم — حموضة مياه المنجم وفقدان المتانة الذي تسببه هما الأساس الأول لاختيار المادة في الممرات الرطبة.
| البُعد | القيمة المقاسة / الأساس | ماذا يعني ذلك لمعدات تثبيت الكابلات |
|---|---|---|
| حموضة مياه المنجم | مياه كبريتات حمضية مقاسة عند pH 3.4–4.3 (مناجم فحم أسترالية) | يتسارع التآكل بشدة دون pH 5 — تعامل مع الممر الرطب كوسط تآكلي، وليس كبيئة جوية |
| معدل فقدان المتانة | 3.5 سنوات في هذه المياه: انخفاض متانة الشد لمسمار التثبيت الصخري بنسبة 31–39% | التثبيتات المعدنية في نفس المياه تفقد المتانة بنفس الترتيب من حيث الحجم (تقدير حجمي) — حدّد احتياطي سماكة جدار الخطاف على أساس الحالة المتآكلة |
| فقدان المقطع | نفس التجربة قاست فقدانًا في القطر حوالي 11.7% | الخطافات والمشابك أجزاء ذات مقطع صغير؛ نفس نسبة الفقدان تترك احتياطيًا قابلاً للاستخدام أقل — وهذا بالضبط سبب أهمية فحص المقطع |
| خطر الكسر الهش في الفولاذ عالي المتانة | فولاذ عالي المتانة + شد + أوساط تآكلية → كسر هش دون إنذار لدونة ظاهر | بالنسبة للقضبان والمسامير عالية المتانة تحت الأرض، اختر مادة مقاومة للتآكل مع نظام طلاء بدلاً من الاكتفاء بذكر درجة المتانة وحدها |
pH 3.4–4.3 و 3.5 سنوات و −31~39% و −11.7% هي قيم مقاسة على مسامير تثبيت صخرية من الدرجة X من مناجم فحم أسترالية (Aziz et al. 2014، موثّقة)؛ عبارة "نفس الترتيب من حيث الحجم للخطافات" هي تقدير حجمي مُسقط من نفس وسط مياه المنجم، دون قياس من نفس المصدر على الخطافات أو المشابك؛ صف SCC هو امتداد لمثبتات الفولاذ عالي المتانة.
المرجع الفني للقطاع
كيف تُرقّق مياه المنجم الحمضية الخطاف سنة بعد سنة حتى ينكسر
خذ الخطافات والمشابك المعدنية في ممر رطب. التآكل متغير بطيء: يبدو السطح دون تغير بينما يستمر المقطع والمتانة في الانخفاض سنة بعد سنة، دون إنذار تقريبًا قبل الكسر.
- 1مياه المنجم هي كبريتات حمضية، مقاسة عند pH 3.4–4.3 — تبقى الخطافات في وسط تآكلي دون pH 5 طوال عمرها الخدمي
- 2الفقدان منتظم: نفس البيئة قاست فقدانًا في القطر حوالي 11.7% على مدى 3.5 سنوات، وكلما صغر المقطع اختفى الاحتياطي بشكل أسرع (تقدير حجمي)
- 3تنخفض متانة الشد بنسبة 31–39% خلال نفس الفترة — يبقى حمل الكابل ثابتًا، لذا ترتفع نسبة الإجهاد سنة بعد سنة
- 4لا توجد ثقافة إعادة فحص دورية للتثبيتات تحت الأرض (المسامير تُدخل في السقف مدى الحياة)؛ مع جدولة فحص الخطافات بالسنة، لا يعطي الكسر إنذارًا مبكرًا تقريبًا
- 5خطاف واحد مكسور يُسقط الكابل على الأرض — خطر تلامس للمعدات والأفراد — ومتغير بطيء ينتهي بانقطاع على مستوى الممر أو إصابة
pH و −31~39% و −11.7% مقاسة على مسامير تثبيت صخرية من الدرجة X (موثّقة) ومُسقطة على الخطافات؛ عبارة "المقطع الأصغر يفقد الاحتياطي أسرع" هي منطق مقطعي عام، غير مقاس؛ الخطوة 5 هي نتيجة نوعية للسيناريو (سقوط الكابل، انقطاع، خطر التلامس)، دون أرقام.
المرجع الفني للقطاع
أجهزة تثبيت الكابلات عند الاستلام والقبول: البوابات الثلاث أولاً
الشراء تحت الأرض ليس اختياراً من كتالوج — البوابات الثلاث للاعتماد والوثائق وتوقيت القبول هي التي تحدد ما إذا كانت هذه الدفعة من الخطافات ستعمل بأمان داخل الممر المنجمي.
- بوابة الاعتماد (الصين): علامة سلامة المناجم MA هي حق نقض بصوت واحد — لا يمكن تصنيع أو بيع المنتجات المدرجة في الكتالوج بدونها ولا يمكن للمناجم شراؤها؛ تحقق قبل الطلب مما إذا كانت الخطافات أو المشابك أو براغي التثبيت مدرجة في كتالوج MA وما إذا كان الاعتماد ينطبق (بند مؤكد في الكتالوج: خراطيش براغي الراتنج)
- التوثيق جزء من التسليم (الممارسة الأمريكية): تطلب MSHA من المناجم طلب شهادة جهة التصنيع لبراغي السقف وملحقاتها — اشحن شهادة الاعتماد وشهادات المواد مع الدفعة كجزء من الطلب
- القبول هو الفحص النهائي: يتم أخذ عينات تجهيزات التثبيت تحت الأرض في وردية التركيب، دون مرحلة إعادة فحص لما بعد البيع — نافذة الاعتراض قصيرة جداً، لذا فإن اتساق الدفعة أهم من سعر الوحدة
- اختيار المادة لكامل عمر الخدمة: التدعيم مصمم على أساس "عدم المساس لمدة عشر سنوات"، ومعدل التآكل هو ما يحدد الحد الأعلى الفعلي للعمر — حدد مادة الخطاف وطلاءه على أساس كامل عمر الممر المنجمي، وليس على أساس سعر القطعة
مخطط MA ومثال كتالوج خراطيش الراتنج مأخوذان من المركز الوطني لعلامة MA (ثقة متوسطة إلى عالية)؛ وممارسة اعتماد جهة التصنيع الخاصة بـ MSHA مأخوذة من 30 CFR §56.3203 / §57.3203 (موثّقة)؛ وعبارة "عدم المساس لمدة عشر سنوات" تتبع بيان نية تصميم التدعيم في قاعدة المعرفة. لم تُستخدم هنا أي أرقام خاصة بعزم/شد البراغي (قاعدة 50%، 150 ft-lb، إلخ) — فتلك تخص الصفحات الشقيقة.
المرجع الفني للقطاع
خطوط تعليق الكابلات وتدعيم الأرض: ارسم حدود الشراء أولاً
ارسم الحدود قبل الطلب: تجهيزات تعليق الكابلات والمراسي تقع على خط توريد المثبتات؛ أما أجسام البراغي والراتنج وآلات الحفر فلا تقع ضمنه.
داخل النطاق (تجهيزات من فئة المثبتات): خطافات الكابلات، ومشابك الكابلات ومشابك التثبيت مع براغي التثبيت الخاصة بها (من نوع التمدد/التثبيت)، بالإضافة إلى تجهيزات تدعيم الأرض من نفس الممر — صواميل براغي الصخور مع الصفائح (بما في ذلك حلقات المقعد الكروية)، وبراغي ربط شريط W، وأقفال براغي الكابلات (الأوتاد/أجسام المرساة) وسلك ربط الشبكة. خارج النطاق (الخطوط المخصصة والمواد الكيميائية): أجسام البراغي والكابلات (حديد التسليح ذو السن اليساري وحزم أسلاك الإجهاد المسبق على خطوط إنتاج مخصصة)، وخراطيش الراتنج (مواد كيميائية)، وآلات تدعيم السقف. قدّم عرض السعر وفقاً لهذه الحدود حتى لا يُطلب أجسام البراغي المخصصة كمثبتات عادية. تجهيزات تعليق الكابلات نفسها ليست ضمن قائمة داخل النطاق في الملف التعريفي؛ وما إذا كانت ستنضم إلى خط المنتجات هذا فمتروك لمراجعة الدمج لتقرره.
قوائم داخل النطاق وخارج النطاق مأخوذة من صف الحدود في قاعدة المعرفة §5 (موثّقة)؛ تجهيزات تعليق الكابلات نفسها ليست ضمن عمود داخل النطاق — فجوة في مرحلة المسودة، تُركت لمراجعة الدمج لتقرر ما إذا كان خط التوريد يمتد إلى تجهيزات التعليق.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · خطاف قياسي من البلاستيك PA66 | B · الخطة ب · خطاف ثقيل من الفولاذ المقاوم للصدأ 304 | C · الخطة ج · خطاف Q235B فائق التحمل للخدمة الشاقة | |
|---|---|---|---|
| 1. خطاف بلاستيكي مفرد | |||
| المواصفة | سعة التحميل 50 كجم، PA66+GF30 مثبط للهب بدرجة V-0 | سعة التحميل 100 كجم، صب دقيق 304 + تلميع | سعة التحميل 200 كجم، Q235B مطروق + مجلفن بالغمس الساخن |
| المادة | PA66 | 304 | Q235B |
| الدرجة | مثبط للهب V-0 | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 2. خطاف متعدد التجميع | |||
| المواصفة | 2-5 وحدات بتشكيل متكامل، بمسافة 150 مم | M10-M16، فولاذ مقاوم للصدأ A2-70 + حلقة Nordlock | سيراميك Al2O3، يتحمل جهد 35kV، مقاوم للقوس الكهربائي |
| المادة | — | فولاذ مقاوم للصدأ 70 | — |
| الدرجة | — | A2-70 | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 3. برغي تمدد | |||
| المواصفة | M8×40، أنبوب تمدد نايلون + برغي مجلفن | مطاط EPDM مقاوم للعوامل الجوية، سمك 3 مم، يمنع تآكل الكابلات | M16-M20، درجة 8.8 بطبقة Dacromet |
| المادة | نايلون | EPDM | — |
| الدرجة | — | — | الدرجة 8.8 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 4. وسادة مطاطية مانعة للانزلاق | |||
| المواصفة | بطانة مطاط EPDM، تمنع تآكل الكابل | نحاس مطلي بالقصدير، مقطع عرضي ≥25 مم²، تأريض موثوق | شريحة RFID، تسجل وقت التركيب وسجلات الفحص |
| المادة | EPDM | — | مطاط EPDM |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| 5. لوحة تعريف | |||
| المواصفة | مادة PVC، تحدد رقم الدائرة | طبقة أساس إيبوكسي غنية بالزنك، مقاومة رذاذ الملح 500 ساعة | مفتاح عزم هيدروليكي، شد أولي قابل للتحكم ±5% |
| المادة | PVC | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
دليل الاختيار
كيف تختار حل الخطاف بناءً على نوع الكابل؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الحل | الأساس |
| خطوط الاتصالات / التحكم، الطرق الجافة | الخطة A · خطاف قياسي بلاستيكي PA66 (الأقل تكلفة، سهل التركيب) | PA66+GF30 مثبط للهب بدرجة V-0؛ قدرة التحمل ≥50kg للكابلات صغيرة المقطع φ20-40mm |
| كابلات الطاقة / البيئة الرطبة المسببة للتآكل | الخطة B · خطاف شديد التحمل من الفولاذ المقاوم للصدأ 304 (مقاوم للتآكل، طويل العمر) | فولاذ مقاوم للصدأ 304؛ قدرة التحمل ≥100kg لكابلات الطاقة كبيرة المقطع φ40-80mm |
| كابلات الجهد العالي / العمق العميق ذو ضغط أرضي مرتفع | الخطة C · خطاف فائق شديد التحمل Q235B (آمن، موثوق) | Q235B مطروق + مجلفن بالغمس الساخن؛ قدرة التحمل ≥200kg؛ بطانة عزل سيراميكية تتحمل 35kV لكابلات 10kV+ |
الخطة أ · خطاف قياسي من البلاستيك PA66
C3 قياسي وفقًا لمعيار ISO 12944-2
| خطاف بلاستيكي مفرد | خطاف متعدد التجميع | برغي تمدد | وسادة مطاطية مانعة للانزلاق | لوحة تعريف | |
|---|---|---|---|---|---|
| المواصفة | سعة التحميل 50 كجم، PA66+GF30 مثبط للهب بدرجة V-0 | 2-5 وحدات بتشكيل متكامل، بمسافة 150 مم | M8×40، أنبوب تمدد نايلون + برغي مجلفن | بطانة مطاط EPDM، تمنع تآكل الكابل | مادة PVC، تحدد رقم الدائرة |
| المادة | PA66 | — | نايلون | EPDM | PVC |
| الدرجة | مثبط للهب V-0 | — | — | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | PA66+GF30 مثبط للهب بدرجة V-0 | بمسافة 150 مم | أنبوب تمدد نايلون + برغي مجلفن | تمنع تآكل الكابل | تحديد رقم الدائرة |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس.
- ضع علامة طلاء ختم العزم. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ب · خطاف ثقيل من الفولاذ المقاوم للصدأ 304
C4 بيئة قاسية وفقًا للمعيار ISO 12944-2
| خطاف على شكل حرف U | صامولة قفل مانعة للارتخاء | غلاف مطاطي | لوحة توصيل التأريض | طلاء مضاد للتآكل | |
|---|---|---|---|---|---|
| المواصفة | سعة التحميل 100 كجم، صب دقيق 304 + تلميع | M10-M16، فولاذ مقاوم للصدأ A2-70 + حلقة Nordlock | مطاط EPDM مقاوم للعوامل الجوية، سمك 3 مم، يمنع تآكل الكابلات | نحاس مطلي بالقصدير، مقطع عرضي ≥25 مم²، تأريض موثوق | طبقة أساس إيبوكسي غنية بالزنك، مقاومة رذاذ الملح 500 ساعة |
| المادة | 304 | فولاذ مقاوم للصدأ 70 | EPDM | — | — |
| الدرجة | — | A2-70 | — | — | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | صب دقيق 304 + تلميع | فولاذ مقاوم للصدأ A2-70 + حلقة Nordlock | يمنع تآكل الكابلات | تأريض موثوق | مقاومة رذاذ الملح 500 ساعة |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للمفاصل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طلاءًا واقيًا مقاومًا للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير بخطأ ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ج · خطاف Q235B فائق التحمل للخدمة الشاقة
C5-M شديد وفقًا لمعيار ISO 12944-2

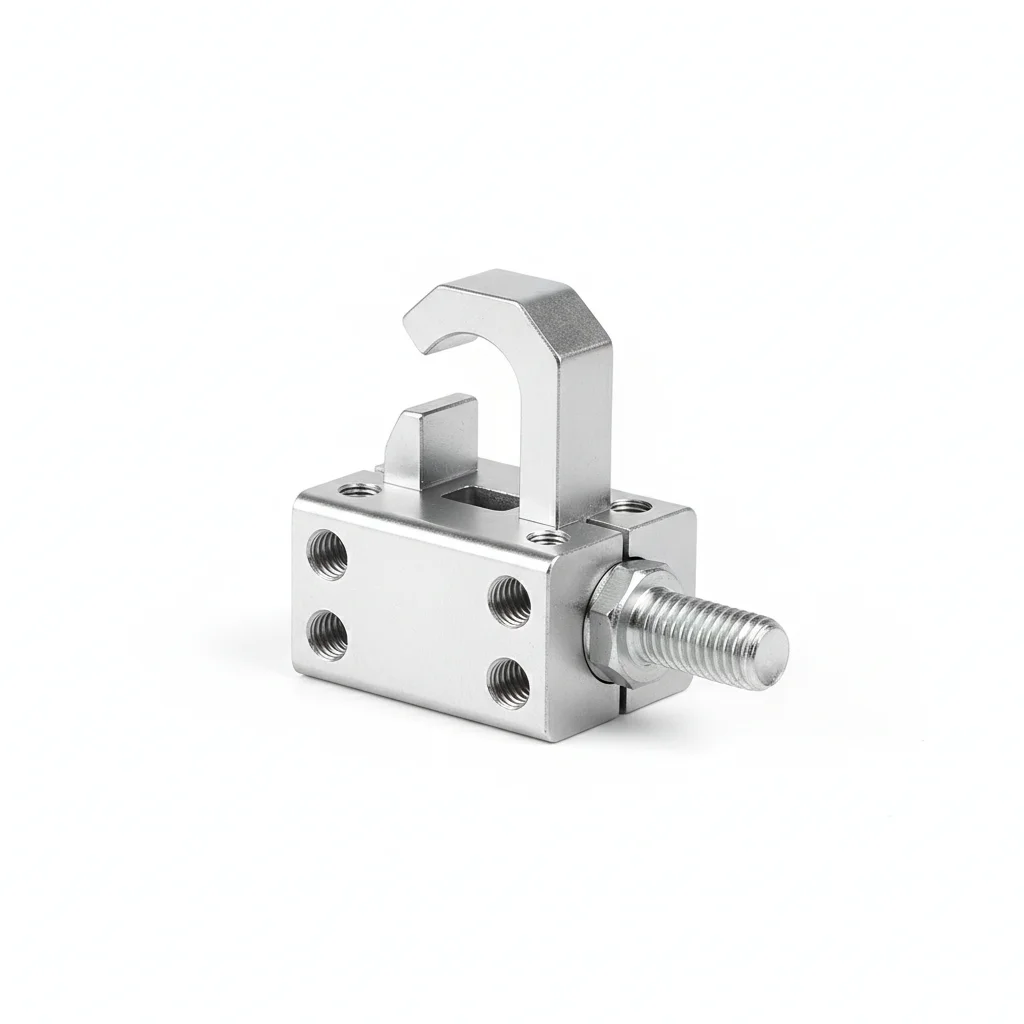

| خطاف معدني مقوى | بطانة عازلة من السيراميك | برغي سبيكة خاصة | علامة مراقبة ذكية | أداة تركيب مخصصة | |
|---|---|---|---|---|---|
| المواصفة | سعة التحميل 200 كجم، Q235B مطروق + مجلفن بالغمس الساخن | سيراميك Al2O3، يتحمل جهد 35kV، مقاوم للقوس الكهربائي | M16-M20، درجة 8.8 بطبقة Dacromet | شريحة RFID، تسجل وقت التركيب وسجلات الفحص | مفتاح عزم هيدروليكي، شد أولي قابل للتحكم ±5% |
| المادة | Q235B | — | — | مطاط EPDM | — |
| الدرجة | — | — | الدرجة 8.8 | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | Q235B مطروق + مجلفن بالغمس الساخن | مقاومة القوس الكهربائي | الدرجة 8.8 بطبقة Dacromet | تسجيل وقت التركيب وسجلات الفحص | شد أولي قابل للتحكم ±5% |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرون.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من العينة بنسبة 10% باستخدام PMI. وثق النتائج لتدقيق الامتثال.
- اختبر العينة بنسبة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. قم بتركيب أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت تقل عن 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
طرق الاختبار العامة وقواعد الحكم للسلامة من اللهب والسلامة الكهروستاتيكية للمنتجات البوليمرية المستخدمة في المناجم
قضيب تثبيت المناجم والكابلالعلامة السلامة لمنتجات التعدين
المنتجات غير المعدنية للمناجم تحت الأرضكابلات الطاقة ذات العزل المبثوق للجهود المقدرة من 1kV (Um=1.2kV) حتى 35kV (Um=40.5kV) والملحقات
سلوك حرق البلاستيكخطافات الكابلات لمناجم الفحم
خطاف كابل التعدينالمواصفة القياسية لألواح وصفائح وأشرطة الفولاذ المقاوم للصدأ الكروم والكروم والنيكل (معيار مادة 304)
