قناة تهوية مقاومة للهب: PVC مقابل مطاط CR مقابل قماش NBR
اختر مادة القناة وملحقات التوصيل المناسبة لتهوية منجمك. قارن بين قنوات PVC القياسية للأنفاق الجافة القصيرة، وقنوات مطاط CR شديدة التحمل للبيئات الرطبة، وقنوات قماش NBR القصوى لمواجهة الغاز في درجات الحرارة المرتفعة. ركز على مشابك الوصلات وخطافات التعليق وحلقات الإحكام للتحكم في تسرب الهواء ومنع الانفصال
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"في خط الإنتاج، تحدث هذه الأشياء كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
انفصال وصلة القناة تحت تأثير الانفجار
إجراءات التصحيح
الخطر-02
مادة PVC عرضة للتقادم في البيئات عالية الحرارة، مما يؤدي إلى ارتفاع معدل تسرب الهواء
إجراءات التصحيح
الخطر-03
تسرب هواء شديد عند طبقات مادة القماش وصعوبة إصلاحها
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
قائمة فحص سلامة وصلة القناة: ما يجب تحديده في طلب عرض الأسعار
غالبًا ما تبدأ أعطال قنوات التهوية عند الوصلات. مشبك الحلقة الفولاذي سريع التوصيل (الخطة أ)، والشفة الفولاذية مع حشية مطاط الفلور (الخطة ب)، وقفل الكامات المصنوع من الألومنيوم (الخطة ج) لكل منها متطلبات عزم ربط وأداء إحكام مختلف. حدد حمولة الشد المسبق للمشبك، ومادة الحشية، وتباعد المعلقات لتتناسب مع تردد التفجير ودرجة الحرارة المحيطة
ما يجب التحقق منه
- 1للبيئات الرطبة: استخدم قناة مطاط CR مع شفة فولاذية وحشية مطاط الفلور؛ وتجنب PVC الذي يتقادم بشكل أسرع فوق 35 درجة مئوية
- 2يمكن أن يتجاوز معدل تسرب الهواء في PVC 15% بعد 6 أشهر
- 3تباعد المعلقات: 3 متر لـ PVC (الخطة أ)، و2 متر لمطاط CR (الخطة ب) لمنع الترهل وإجهاد الوصلة
- 4طريقة الإصلاح: شريط PVC ذاتي اللصق للطوارئ؛ غراء CR + رقعة للإصلاح الدائم؛ يتطلب قماش NBR عدة مخصصة مع معالجة لمدة ساعتين
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| عزم الشد المسبق للمشبك | عزم الربط غير الكافي يؤدي إلى انفصال الوصلة تحت تأثير التفجير | حدد الحد الأدنى لعزم الشد المسبق (مثل 80% من العزم المقنن) والتحقق من العزم بعد التركيب |
| مادة الحشية | EPDM مقابل مطاط الفلور: EPDM مناسب للبيئات الجافة، ومطاط الفلور للبيئات الرطبة/عالية الحرارة | حدد مادة الحشية حسب البيئة: EPDM للجاف، ومطاط الفلور للرطب/عالية الحرارة |
| سعة تحميل المعلق | المعلقات غير المقدرة بشكل كافٍ تسبب الترهل، مما يزيد من إجهاد الوصلة وتسرب الهواء | حدد سعة تحميل المعلق ≥ 30 كجم/م لقناة مطاط CR (الخطة ب) |
| مثبطات اللهب لمادة القناة | درجة V-0 لـ PVC مقابل مثبطات اللهب الذاتية لـ CR/NBR؛ تحقق وفقًا لـ MT/T 146 | اطلب تقرير اختبار مثبطات اللهب وفقًا لـ MT/T 146 أو DIN 22100 |
| قبول معدل تسرب الهواء | التسرب المفرط يقلل من كفاءة التهوية؛ المعيار الصناعي ≤ 5% | حدد الحد الأقصى المسموح به لمعدل تسرب الهواء (مثل ≤ 5% عند الضغط المقنن) وطريقة الاختبار |
البيانات مبنية على مواصفات الصفحة. الأداء الفعلي يعتمد على جودة التركيب وتكرار الصيانة. تحقق دائمًا من شهادات المواد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
كيف ينفصل مفصل مجرى التهوية تحت تأثير التفجير: من التحميل المسبق للمِشبك إلى جبهة عمل مقطوعة التهوية
نادراً ما ينفجر مفصل مجرى التهوية بضربة واحدة — من التحميل المسبق للمِشبك إلى انضغاط شريط الإحكام، كل خطوة هي حلقة في سلسلة الفشل. تتبّع السلسلة بهذا الترتيب، وخطط الفحص والاستلام بنفس الترتيب.
- 1لحظة تفجير حفر التطوير، تدخل موجة الصدمة النفق ويرتفع الضغط الداخلي لمجرى التهوية فجأة — يتحمل مِشبك المفصل قوة فصل محورية وتمدداً قطرياً في آن واحد
- 2يعتمد إحكام المفصل كلياً على ضغط التحميل المسبق للمِشبك على شريط الإحكام — إذا كان التحميل المسبق ناقصاً، يكون انضغاط الشريط ضئيلاً ويتسرب ضغط التفجير من هنا أولاً
- 3ينفتح المِشبك، تنفصل سطوح الإحكام، وينقطع المفصل
- 4المفصل المنقطع يقطع إمداد الهواء عند جبهة العمل
- 5انعدام تدفق الهواء ← تراكم الغبار والغازات الضارة وتوقف تخفيف الغاز — حدث سلامة تهوية. فحص المفاصل بعد التفجير مع إعادة الوصل الفوري هو الدفاع الوحيد في الزمن الحقيقي على هذه السلسلة
ذروة موجة الانفجار، ومعدل الانفصال، وأرقام عزم المِشبك الواردة في نسخة الصفحة بلا مصدر مؤرشف (مسجلة في قائمة عدم الاستخدام في الملاحظات)، لذا تُبقي هذه السلسلة على الآلية وإيقاع الاستلام فقط؛ الآلية تتبع نمط الفشل المؤرشف FM-1[^1][^2].
المرجع الفني للقطاع
معدات التعليق في مياه المنجم الحمضية: لا تُحدد الأبعاد على أساس المتانة وحدها
بالنسبة لحبال التعليق والخطافات والمشابك في الطرقات الرطبة تحت الأرض، اعرف البيئة قبل تحديد المتانة — مياه المنجم الحمضية تعيد كتابة الحد الأقصى لعمر خدمة القطع الفولاذية.
- ابدأ بالبيئة: يمكن أن تكون مياه التسرب المنجمي مياه كبريتات حمضية — pH 3.4-4.3 مقاسة في بيئات مناجم فحم أسترالية، وتنخفض القيم القصوى لتصريف المناجم الحمضية إلى ما دون pH 5. حبال التعليق والخطافات والمشابك في الطرقات الرطبة تعيش في هذه المياه
- فقدان المتانة مُقاس: قطع فولاذية عالية المتانة من الدرجة X معرضة لمدة 3.5 سنوات في مياه pH 3.4-4.3 فقدت 31-39% من متانة الشد ونحو 11.7% من القطر — حوامل محسوبة على "المتانة الاسمية" تنتهي صلاحيتها فعلياً بساعة التآكل
- قسّم المادة حسب المنطقة: في المقاطع الرطبة/الحمضية اختر قطعاً مقاومة للتآكل (حبل غير قابل للصدأ بغلاف، خطافات غير قابلة للصدأ أو بلاستيكية، مشابك غير قابلة للصدأ)؛ القطع العادية في المقاطع الجافة فقط. لا يوجد معدل تآكل موثوق بوحدة mm/year منشور — حدد عمر الخدمة من القياسات الموقعية وبيانات المورد، لا بنسخ تجربة منجم آخر
- فحصا استلام اثنان: شهادات المواد عند التسليم (المطابقة الورقية جزء من المُسلَّم) واتساق الدفعة — القطع تحت الأرض "تُركب مرة وتُتحقق مرة" بلا إعادة فحص لخدمة ما بعد البيع، لذا فإن اتساق الدفعة عند الخروج أهم من سعر الوحدة
قيم pH 3.4-4.3 وفقدان المتانة/القطر خلال 3.5 سنوات هي بيانات مقاسة من مناجم فحم أسترالية[^4]؛ ويمكن أن تنخفض القيم القصوى لتصريف المناجم الحمضية إلى ما دون pH 5[^5]؛ لا يوجد معدل تآكل موثوق بوحدة mm/year منشور (الفجوة موثقة في KB §2 FM-3 L57)، لذا لا يقدم هذا الموضع دقة زائفة.
المرجع الفني للقطاع
إدارة أجهزة مجاري التهوية بمبدأ "مُركَّب مرة واحدة، مُتحقَّق مرة واحدة": أربعة بنود شرائية
تتقاسم أجهزة مجاري التهوية ومسامير التثبيت الصخري منطقاً واحداً تحت الأرض: تُستعمل مرة واحدة بعد تركيبها، ويتوقف التهوية عند انفصالها — لا توجد إعادة فحص فعلية بعد البيع. دوّن هذه البنود الأربعة في الشروط وسيتوقف القبول عن كونه موضع جدال.
- منطق واحد تحت الأرض: مسمار التثبيت الصخري بعد تركيبه لا يمكن إعادة شدّه أو استبداله بشكل روتيني — لذا تضع القواعد الضبط عند لحظة التركيب: يتم اختبار عزم الدوران ميدانياً لأول مسمار وكل مسمار عاشر وآخر مسمار لكل طاقم في كل وردية. كل إعادة تجميع لوصلة مجرى تهوية هي تركيب من هذا النوع، بنافذة تصحيح لاحقة معدومة بالقدر نفسه
- اكتب اتساق الدفعة في الشروط: تُفتش القطع تحت الأرض نهائياً في وردية التركيب دون إعادة فحص فعلية بعد البيع — نافذة النزاع على الجودة قصيرة للغاية. أدرج اتساق عزم الدوران وقابلية تتبع المشابك وشرائط الإحكام والمسامير من الدفعة نفسها في شروط الشراء؛ اتساق الدفعة أهم من سعر الوحدة
- الشهادات جزء من المُسلَّمات: تُلزم MSHA الأمريكية بشهادة المصنّع لمسامير التثبيت الصخري وملحقاتها المشمولة بـ ASTM F432-95 — وبالنسبة لمجاري التهوية وأجهزتها، أدرج تقارير اختبار مقاومة اللهب والمواد كبنود في فحص التوريد؛ بلا وثيقة، لا قبول
- فحص القطعة الأولى مع إعادة الاختبار: يجب أن يتحمل المسمار المحقون القابل لاختبار العزم عزماً مقداره 150 ft-lb (≈203 N·m)، مع اختبار مسمار ثانٍ إذا دار — انقل الإيقاع نفسه إلى الوصلات: افحص ضغط أول وصلة يُعاد تجميعها في كل وردية واختبر فوراً وصلة أخرى عند أي شك
يتبع أخذ عينات العزم للأول/كل عاشر/الأخير واختبار المسمار المحقون عند 150 ft-lb (≈203 N·m) متطلبات MSHA 30 CFR §56.3203/§57.3203[^3]؛ ونقل إيقاع أخذ العينات هذا إلى وصلات مجاري التهوية هو توصية خاصة بالمشهد، وليس متطلباً معيارياً.
المرجع الفني للقطاع
ثلاث بوابات امتثال لشراء قطع السلامة تحت الأرض
الامتثال لقطع السلامة تحت الأرض ليس "أي معيار يفي بالغرض" — اجتز بوابات الإدراج في الفهرس، والإصدار الساري، والشهادة كمُسلَّم قبل الحديث عن المقاس والسعر.
يتبع مخطط MA وتوحيد MT/T 146-2025 وحالة إصدار F432 الفقرة §3 في قاعدة المعرفة (تم التحقق على المنصات الرسمية في 2026-08)؛ البند 4 ملاحظة على مستوى المشهد — كثيراً ما يُستشهد بأرقام معايير مسامير التثبيت الصخري بشكل خاطئ في طلبات العروض. المعايير الرئيسية لمجاري التهوية (MT 164, DIN 22100) تقع خارج هذا الأرشيف: غير مُتحقَّق منها، وبيانات بنودها غير معتمدة هنا.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · قناة PVC القياسية المقاومة للهب | B · الخطة ب · قناة مطاط CR شديدة التحمل | C · الخطة ج · قناة قماش NBR فائقة التحمل | |
|---|---|---|---|
| 1. قناة ضغط إيجابي | |||
| المواصفة | قطر 300-600 مم × 10 م لكل قطعة، قماش مطلي بـ PVC مع سلك فولاذي | φ600-1000مم×20م/قطعة، طلاء CR + بوليستر | φ800-1200مم×30م/قطعة، NBR + أراميد |
| المادة | PVC | — | NBR |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 2. موصل سريع | |||
| المواصفة | مشبك حلقي فولاذي، شريط إحكام من مطاط EPDM | شفة فولاذية + تثبيت ببرغي، حشية مانعة للتسرب من مطاط الفلور | شفة من سبائك الألومنيوم + قفل كام، تجميع وفك بدون أدوات |
| المادة | EPDM | — | سبائك الألومنيوم |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 3. خطاف تعليق | |||
| المواصفة | خطاف بلاستيكي مقاوم للهب من PA66، بمسافة 3 م | خطاف على شكل حرف U من الفولاذ المقاوم للصدأ 304، تباعد 2م، سعة تحميل ≥30كجم/م | حبل سلك فولاذي + بكرة، شد تلقائي لمنع الترهل |
| المادة | PA66 | 304 | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 4. شريط إصلاح | |||
| المواصفة | شريط لاصق ذاتي من PVC، عرض 50 مم، للإصلاح الطارئ | غراء CR + رقعة، معالجة بدرجة حرارة الغرفة خلال ساعتين | شريحة RFID، تسجيل وقت التركيب وسجلات الفحص |
| المادة | PVC | — | مطاط EPDM |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| 5. علامة تعريفية | |||
| المواصفة | فيلم عاكس، يوضح المواصفات واتجاه التدفق | مقياس رياح محمول، كشف منتظم لمعدل تسرب الهواء | شريط نحاسي مضفور، مساحة المقطع العرضي ≥16مم²، تأريض موثوق |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
الخطة أ · قناة PVC القياسية المقاومة للهب
معيار C3 وفقًا لـ ISO 12944-2
| قناة ضغط إيجابي | موصل سريع | خطاف تعليق | شريط إصلاح | علامة تعريفية | |
|---|---|---|---|---|---|
| المواصفة | قطر 300-600 مم × 10 م لكل قطعة، قماش مطلي بـ PVC مع سلك فولاذي | مشبك حلقي فولاذي، شريط إحكام من مطاط EPDM | خطاف بلاستيكي مقاوم للهب من PA66، بمسافة 3 م | شريط لاصق ذاتي من PVC، عرض 50 مم، للإصلاح الطارئ | فيلم عاكس، يوضح المواصفات واتجاه التدفق |
| المادة | PVC | EPDM | PA66 | PVC | — |
| الدرجة | — | — | — | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | قماش مطلي بـ PVC مع سلك فولاذي | شريط إحكام من مطاط EPDM | بمسافة 3 م | إصلاح طارئ | توضيح المواصفات واتجاه التدفق |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع أداة التثبيت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع أدوات التثبيت للتأكد من جلوسها الصحيح. قس عينة 5% بمقياس محسس.
- ضع علامة طلاء ختم العزم. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من العزم المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ب · قناة مطاط CR شديدة التحمل
C4 بيئة قاسية وفق ISO 12944-2

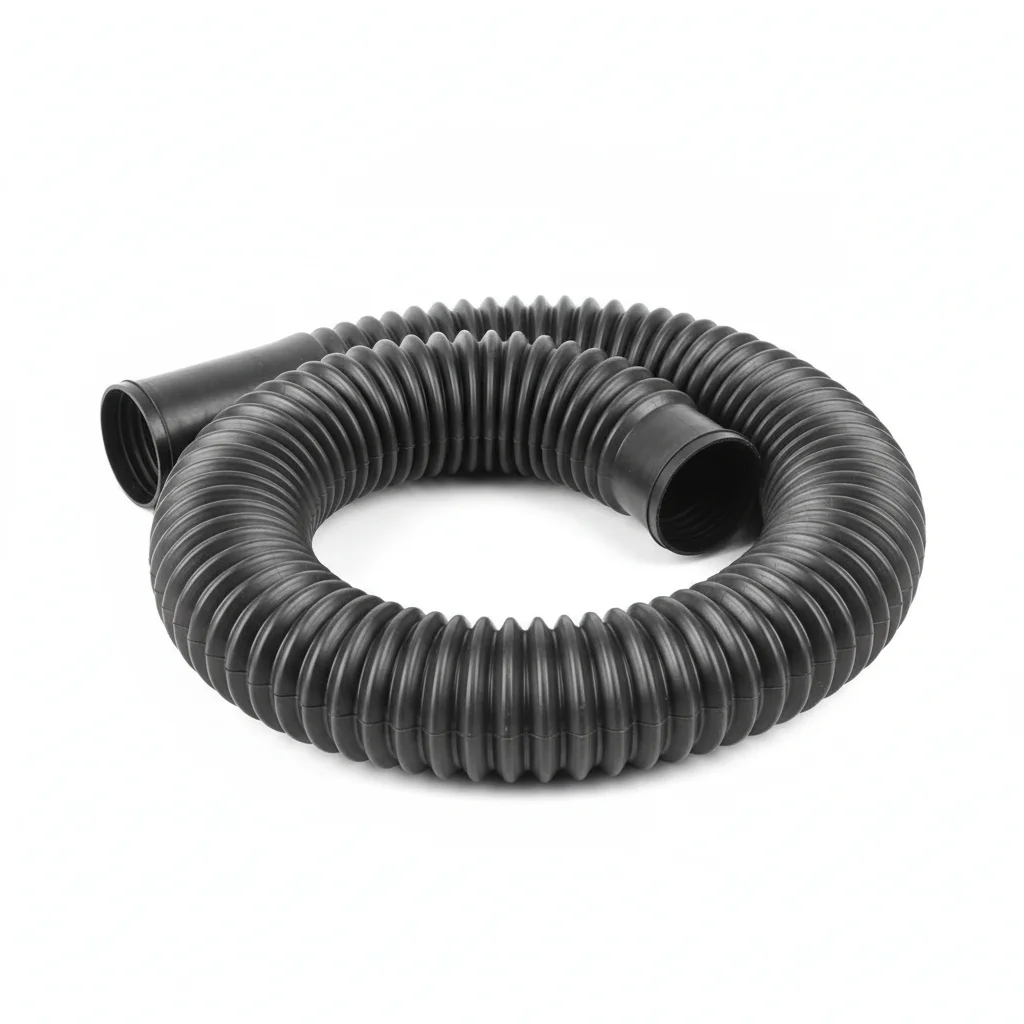

| قناة مطاط للضغط الموجب | موصل شفة | خطاف تعليق | عدة إصلاح مخصصة | مراقب حجم الهواء | |
|---|---|---|---|---|---|
| المواصفة | φ600-1000مم×20م/قطعة، طلاء CR + بوليستر | شفة فولاذية + تثبيت ببرغي، حشية مانعة للتسرب من مطاط الفلور | خطاف على شكل حرف U من الفولاذ المقاوم للصدأ 304، تباعد 2م، سعة تحميل ≥30كجم/م | غراء CR + رقعة، معالجة بدرجة حرارة الغرفة خلال ساعتين | مقياس رياح محمول، كشف منتظم لمعدل تسرب الهواء |
| المادة | — | — | 304 | — | — |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | طلاء CR + بوليستر | حشية مانعة للتسرب من مطاط الفلور | سعة تحميل ≥30كجم/م | معالجة بدرجة حرارة الغرفة خلال ساعتين | كشف منتظم لمعدل تسرب الهواء |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركب مانع للتآكل في الوصلات يتحمل درجات حرارة من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير بدقة +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البراغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ج · قناة قماش NBR فائقة التحمل
C5-M شديد وفقًا لمعيار ISO 12944-2

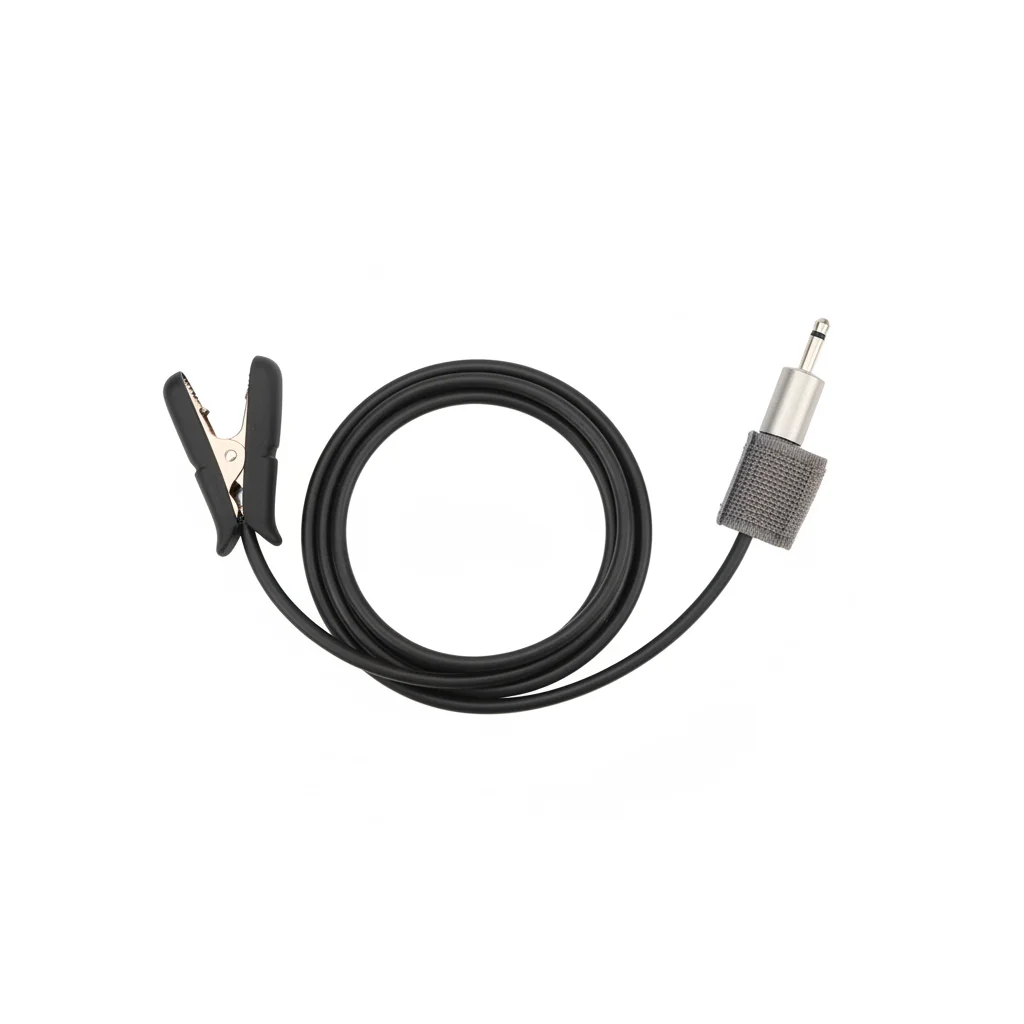

| قناة ضغط إيجابي من القماش | موصل معدني سريع الفك | نظام تعليق مقوى | علامة مراقبة ذكية | سلك تأريض مضاد للكهرباء الساكنة | |
|---|---|---|---|---|---|
| المواصفة | φ800-1200مم×30م/قطعة، NBR + أراميد | شفة من سبائك الألومنيوم + قفل كام، تجميع وفك بدون أدوات | حبل سلك فولاذي + بكرة، شد تلقائي لمنع الترهل | شريحة RFID، تسجيل وقت التركيب وسجلات الفحص | شريط نحاسي مضفور، مساحة المقطع العرضي ≥16مم²، تأريض موثوق |
| المادة | NBR | سبائك الألومنيوم | — | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرون وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | NBR + أراميد | تجميع وفك بدون أدوات | شد تلقائي لمنع الترهل | تسجيل وقت التركيب وسجلات الفحص | تأريض موثوق |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرون.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق من PMI لعينة 10%. وثق للتدقيق الامتثالي.
- اختبر عينة 10% باختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشققات.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير بدقة ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البراغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
دليل الاختيار
كيف تختار حل القناة بناءً على مسافة التهوية؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الحل | الأساس |
| مسافة قصيرة (<200m) / أنفاق جافة | الخطة A · مجرى تهوية قياسي مقاوم للهب من PVC (الأقل تكلفة) | درجة مثبطات اللهب V-0 (الاختبار وفق MT/T 146 أو DIN 22100)، معيار المجرى MT 164، φ300-600mm×10m/section؛ قبول تسرب الهواء ≤5% عند الضغط المقنن |
| مسافة متوسطة-طويلة (200-500m) / بيئة رطبة | الخطة B · مجرى تهوية للخدمة الشاقة من مطاط CR (تسرب هواء منخفض، عمر طويل) | طلاء مطاطي CR، معدل تسرب الهواء <5%، φ600-1000mm×20m/section؛ نطاق درجة حرارة المطاط -20°C إلى 80°C؛ C4 Harsh وفق ISO 12944-2 |
| مسافة فائقة الطول (>500m) / درجة حرارة عالية / غاز عالي | الخطة C · مجرى تهوية فائق من قماش NBR (آمن وموثوق) | مقاومة NBR لدرجة الحرارة 120°C + مضاد للكهرباء الساكنة، φ800-1200mm×30m/section؛ مثبطات اللهب وفق DIN 22100؛ C5-M Extreme وفق ISO 12944-2 |
المعايير المرجعية
الأساس الفني والمراجع القياسية
طرق الاختبار العامة وقواعد الحكم للأداء الآمن لمقاومة اللهب ومضاد الكهرباء الساكنة للمنتجات البوليمرية لمناجم الفحم
مسمار صخري وكابل لمناجم الفحمالعلامة السلامة لمنتجات التعدين
قناة تهوية الضغط الإيجابي لمناجم الفحمقناة تهوية الضغط الإيجابي من القماش المطلي لمناجم الفحم
حبل سلك فولاذيكابلات الطاقة ذات العزل الصلب المبثوق للجهود المقدرة من 1 كيلوفولت إلى 35 كيلوفولت (مرجع مقاومة اللهب)
قناة تهوية المناجمطريقة الاختبار القياسية لقياس الحد الأدنى لتركيز الأكسجين لدعم الاحتراق الشمعي للبلاستيك (مؤشر الأكسجين) (اختبار مقاومة اللهب)
