أجهزة تثبيت المراوح: براغي درجة 10.9 مقابل 12.9 لمراوح التعدين
قارن بين ثلاث خطط لأجهزة تثبيت مراوح تهوية المناجم: الخطة أ (درجة 10.9، طلاء داكروميت/فوسفات، حشوات EPDM) للأنفاق الجافة؛ الخطة ب (درجة 12.9، فوسفات + زيت، حشوات مطاط الفلور، حلقات نوردلوك) للبيئات الرطبة المسببة للتآكل؛ الخطة ج (إنكونيل/هاستيلوي، حشوات سيراميك) لدرجات الحرارة العالية والغازات العالية. التركيز على ارتخاء البراغي تحت النبض المحوري، والتآكل في الرطوبة العالية، وتقادم مخمدات الاهتزاز
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"هذه الأمور تحدث يوميًا في خط الإنتاج الأمامي."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
ارتخاء براغي قاعدة المروحة الرئيسية تحت نبض التدفق المحوري
إجراءات التصحيح
الخطر-02
فشل تآكل البرغي/الصامولة في بيئات الحرارة والرطوبة العالية
إجراءات التصحيح
الخطر-03
تقادم مخمد الاهتزاز المطاطي يؤدي إلى فقدان الشد المسبق
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
الفروق الرئيسية بين أجهزة التهوية من الدرجة 10.9 و12.9
اختيار درجة البرغي الخاطئة أو الطلاء لمراوح تهوية المناجم يمكن أن يؤدي إلى فقدان الحمل المسبق بسبب النبض المحوري أو التآكل السريع في البيئات الرطبة. يوضح الجدول أدناه الفروق الحرجة بين أجهزة الخطة أ (درجة 10.9) والخطة ب (درجة 12.9)
ما يجب التحقق منه
- 110.12
- 2طلاء ديكروميت (الخطة أ) يوفر مقاومة للتآكل حتى C3؛ الفوسفات + الزيت (الخطة ب) يناسب البيئات القاسية C4 ولكنه يتطلب إعادة تزييت بعد الصيانة
- 3الفلورو مطاط (الخطة ب) يتحمل 200 درجة مئوية ويقاوم الغازات الحمضية
- 4حلقات نوردلوك (الخطة ب) توفر منع ارتخاء بدون صيانة؛ حلقات الزنبرك (الخطة أ) تتطلب إعادة ربط دورية
- 5الخطة ب تحدد مادة 42CrMo لبراغي قفل المروحة، مما يوفر قوة وصلابة أعلى من الدرجة القياسية 10.9
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| درجة البرغي وقوة الشد | الدرجة الأعلى تقاوم التعب من النبض المحوري (50-150 هرتز) وتحافظ على الحمل المسبق لفترة أطول | حدد درجة 10.9 للأنفاق الجافة (<30 متر مكعب/ثانية) أو درجة 12.9 للمراوح الكبيرة (30-80 متر مكعب/ثانية) والظروف الرطبة |
| الطلاء والحماية من التآكل | في الرطوبة العالية (>85% رطوبة نسبية) مع غازات الكبريت/الكلور، تصدأ البراغي المغلفنة خلال 3 أشهر؛ طلاء ديكروميت أو الفوسفات + الزيت يطيل العمر | لبيئة C3: طلاء ديكروميت وفقًا للمواصفة ISO 12944-2. لبيئة C4: فوسفات + زيت مانع للصدأ |
| مادة الحشية وتصنيف درجة الحرارة | الفلورو مطاط (FKM) يقاوم حتى 200 درجة مئوية والغازات الحمضية | استخدم EPDM للأنفاق الجافة؛ الفلورو مطاط للمناطق الرطبة أو عالية الحرارة |
| جهاز منع الارتخاء | النبض المحوري يمكن أن يسبب انخفاض الحمل المسبق >40% بعد 10^7 دورة؛ حلقات نوردلوك تحافظ على حمل التثبيت دون إعادة ربط | للمراوح الحرجة: حلقات نوردلوك أو حلقات ذاتية القفل مزدوجة الطبقة مكافئة |
| فترة الصيانة وفحص عزم الربط | — | حدد إعادة الربط إذا كان أقل من 80% من عزم الربط المحدد؛ استبدل المثبتات إذا كان التآكل >5% من مساحة السطح أو التنقر >0.3 مم |
البيانات مستندة إلى المواصفات القياسية وظروف المناجم النموذجية. الأداء الفعلي يعتمد على معايير التشغيل المحددة وممارسات الصيانة
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
أجزاء عالية المقاومة تحت الأرض: كسور التآكل الإجهادي (SCC) دون إنذار
تُعد مسامير قاعدة المروحة والدافعة من بين الأجزاء القليلة تحت الأرض حيث تتعايش المواد عالية المقاومة والشد طويل الأمد والرطوبة — اقرأ خطر التشقق بالتآكل الإجهادي (SCC) قبل اختيار الدرجة والطلاء.
- الآلية: تحت تأثير إجهاد الشد المتزامن ووسط تآكلي، يتشقق الفولاذ عالي المقاومة بين الحبيبات أو عبر الحبيبات دون سابق تشوه لدن — نادراً ما تكشفه الدوريات البصرية الروتينية مسبقاً
- السجل تحت الأرض: المسامير المكسورة التي جُمعت من عدة مناجم فحم جوفية أسترالية صُنفت في معظمها على أنها SCC، وأطلقت ACARP برنامجاً مخصصاً في عام 1999 لدراسة الفشل المبكر للمسامير — نفس توليفة المقاومة العالية + الشد + الرطوبة تتكرر باستمرار في المناجم
- حالة الوسط: يمكن أن تكون المياه الجوفية المتدفقة مياهاً حمضية من النوع الكبريتاتي (pH مقاس 3.4-4.3)؛ الرطوبة طويلة الأمد وحدها تُعد وسطاً تآكلياً — تقع غرف المراوح ومسارات هواء الراجع على نفس طيف الخطر حتى دون وجود مياه راكدة
- اتجاه المعالجة: ترقية المادة والحماية من التآكل وعزل الوسط؛ لا توجد بيانات عامة موثوقة عن SCC لطلاء معين تحت زوج محدد من الإجهاد والوسط — عند الاستفسار، اطلب من المورد تقييم خطر SCC مقابل كيمياء موقعك وإجهاد التركيب
يتبع برنامج ACARP لعام 1999 والحكم المتعلق بـ SCC على المسامير المكسورة من المناجم الأسترالية سجل حالات قاعدة المعرفة؛ pH 3.4-4.3 هو قياس لمنجم فحم أسترالي (Aziz et al.)؛ عبارة "غرف المراوح ومسارات هواء الراجع على طيف الرطوبة" توسّع منطق وسط الرطوبة في قاعدة المعرفة ليشمل سيناريو المروحة (تقدير حجم الظاهرة)؛ بيانات اختيار SCC لطلاء محدد هي فجوة مسجلة في قاعدة المعرفة.
المرجع الفني للقطاع
التركيب لمدى الحياة مقابل القابل لإعادة الفحص: مقارنة بين نظامي قبول منجميين
لا يمكن إعادة شد مسمار التثبيت الصخري بعد تركيبه ولا يُستبدل بشكل روتيني أبداً — تدفع اللائحة كل نقطة تحكم إلى وردية التركيب؛ تحتفظ مسامير قاعدة المروحة بنافذة إعادة فحص، وهي من أدوات التثبيت القليلة القابلة للتصحيح في المنجم. ضع النظامين جنباً إلى جنب تتضح الفجوات في بروتوكول قبول أجهزة المروحة.
| البُعد | مسمار/صفيحة التثبيت الصخري (مركّب لمدى الحياة) | أجهزة قاعدة المروحة (قابلة لإعادة الفحص) |
|---|---|---|
| بوابة الجودة | القبول نهائي في وردية التركيب — لا إعادة فحص بعده | إعادة تحقق مجدولة بعد التركيب — يمكن كشف تراجع الشد المسبق وتصحيحه |
| أخذ العينات الإلزامي (MSHA الأمريكية) | يُقاس عزم أول مسمار وعاشره وآخر مسمار لكل واجهة في كل وردية مباشرة بعد التركيب؛ يجب أن يقاوم أول مسمار محقون بعزم قابل للقياس 150 ft-lb (≈203 N·m)، ويُختبر مسمار ثانٍ إذا دار | لا يوجد بند إلزامي مكافئ — تُحدد نسبة أخذ العينات وفترة إعادة الفحص والتراجع المسموح به في بروتوكول القبول الخاص بالمنجم |
| الدُفعة والوثائق | شهادة المصنّع واتساق الدُفعة من المتطلبات الحاسمة؛ نافذة الاعتراض قصيرة جداً | وثائق المواد من نفس الدُفعة ووثائق الحماية/المعالجة الحرارية ترافق البضاعة؛ تُحفظ سجلات العزم — تُطبق إمكانية التتبع بنفس المعيار |
| انحياز الشراء | غير حساس للسعر، حساس لإمكانية التتبع | قطع سلامة أيضاً — تتقدم سجلات إمكانية التتبع على سعر الوحدة قبل توفير التكلفة |
جميع الأرقام الخاصة بجانب المسامير تتبع نص لائحة MSHA (30 CFR §56.3203 / §57.3203) والقسم §4 من قاعدة المعرفة؛ وتيرة إعادة الفحص ونصائح البروتوكول الخاصة بجانب المروحة توسّع نظام القبول المنجمي (تقدير مقدار / استدلال) — بنود أخذ العينات الخاصة بـ MSHA تحكم قطع فئة مسمار التثبيت الصخري فقط ولا تمثل متطلبات قانونية لأجهزة المروحة.
المرجع الفني للقطاع
ثلاث مجموعات بيانات يجب طلبها عند الاستفسار
عدة أرقام حاسمة لخدمة التعدين لا يوجد لها مصدر عام موثوق — ليس لأن أحداً لا يعرفها، بل لأنه لم ينشرها أحد. دوّن تلك الفجوات في الاستفسار، وسيكون للقبول أساس يستند إليه.
- معدل التآكل في المياه الحمضية: لا توجد أرقام عامة موثوقة بوحدة mm/سنة للخدمة تحت الأرض — اطلب بيانات اختبار التآكل أو سجلات حالات بنفس الكيمياء مقابل مياه التدفق لديك (pH، كبريتات/كلوريد)؛ في حال عدم تقديم أي منها، خطط لوتيرة استبدال متحفظة
- بيانات SCC لزوج إجهاد-وسط محدد: لا توجد قيمة عامة موثوقة لما إذا كان طلاء معين يصمد أمام SCC تحت شد ووسط محددين — للقطع عالية المتانة اطلب تقييم مخاطر SCC مع المبرر المادي من المورد، وليس مجرد حكم اختبار الرذاذ الملحي (النجاح في اختبار الرذاذ الملحي لا يساوي مقاومة SCC)
- عزم التركيب وخط أساس إعادة الفحص: لا توجد قيمة عامة موثوقة لعزم التركيب للقطع عالية المتانة في الخدمة المنجمية — حدد خط الأساس المطابق للشد المسبق/إعادة الفحص والتراجع المسموح به في بروتوكول القبول بالاتفاق بين المنجم والمورد؛ الأساس التنظيمي الوحيد لأخذ العينات يخص قطع فئة المسامير (أخذ عينات الأول/العاشر/الأخير بالإضافة إلى اختبار المسمار المحقون 150 ft-lb)
ترتبط متطلبات البيانات الثلاثة جميعها بفجوات مسجلة في قاعدة المعرفة (أرقام اختيار الطلاء FM-2 L52، معدلات التآكل على مستوى المسمار FM-3 L57؛ كما لا تحتوي قاعدة المعرفة على قيمة عزم تركيب لقطع المروحة عالية المتانة — مسجلة ذاتياً هنا)؛ عبارتا "وتيرة الاستبدال المتحفظة" و "النجاح في اختبار الرذاذ الملحي ≠ مقاومة SCC" توسّعان سياق الشراء (تقديرات مقدار)؛ رقم 150 ft-lb هو أساس تنظيمي لفئة المسامير الصخرية فقط (MSHA).
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · أجهزة تثبيت مراوح قياسية درجة 10.9 | B · الخطة ب · أجهزة تثبيت المراوح الثقيلة فئة 12.9 | C · الخطة ج · أجهزة تثبيت خاصة من سبائك فائقة للمراوح | |
|---|---|---|---|
| 1. برغي قاعدة التثبيت | |||
| المواصفة | M16-M24، درجة 10.9 طلاء داكروميت | M24-M36، فئة 12.9 معالجة بالفوسفات + زيت مانع للصدأ | M30-M42، مطروق من إنكونيل 625 |
| الدرجة | درجة 10.9 | فئة 12.9 | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 2. برغي ربط الهيكل | |||
| المواصفة | M12-M20، درجة 10.9 فوسفات مانع للالتصاق | M16-M24، فئة 12.9 من 42CrMo مقسى ومطوع | M20-M30، مشغول آلياً من هاستيلوي C276 من الكتلة الصلبة |
| المادة | — | 42CrMo | — |
| الدرجة | درجة 10.9 | فئة 12.9 | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 3. حشية | |||
| المواصفة | متوافقة مع مواصفات الشفة، صلادة شور 70A | مادة FKM، مقاومة للأحماض، مقاومة للحرارة حتى 200°م | سيراميك Al2O3 + تغليف FFKM، مقاومة ضغط 10MPa |
| المادة | مطاط EPDM | مطاط EPDM | مطاط EPDM |
| الدرجة | صلادة شور 70A | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 4. حلقة زنبركية | |||
| المواصفة | M12-M24، 65Mn مغلفنة مانعة للارتخاء | NL16-NL36، قفل ذاتي مزدوج الطبقة، لا تحتاج صيانة | شريحة RFID، تسجل وقت التركيب وسجلات الفحص |
| المادة | 65Mn | — | مطاط EPDM |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| 5. دبوس كوتر مانع للتراجع | |||
| المواصفة | φ4-6، سلك فولاذي مغلفن | طبقة أساس إيبوكسي غنية بالزنك + طبقة علوية بولي يوريثان، مقاومة رش الملح 500 ساعة | عدة خاصة، تحكم في الإجهاد المسبق ±3% |
| المادة | — | بولي يوريثان | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
دليل الاختيار
كيف تختار حل أجهزة تثبيت بناءً على ظروف التهوية؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| حجم هواء صغير (<30m³/s) / أنفاق جافة | الخطة A · قطع قياسية درجة 10.9 (الأقل تكلفة) | درجة 10.9 بطلاء Dacromet، فئة C3 وفقًا لـ ISO 12944-2، حلقات زنبركية مع فحص عزم الدوران شهريًا |
| حجم هواء كبير (30-80m³/s) / بيئة رطبة وأكّالة | الخطة B · قطع شديدة التحمل درجة 12.9 (عمر مضاعف) | قوة شد ≥1200MPa وفقًا لـ ISO 898-1، معالجة بالفوسفات + زيت مانع للصدأ لفئة C4 (ISO 12944-2)، حشيات من المطاط الفلوري بتحمل 200°C، حلقات Nordlock |
| درجة حرارة عالية (>120°C) / غاز عالٍ / متطلبات عمر فائق الطول | الخطة C · قطع من سبيكة خاصة (تقليل خسائر التوقف) | Inconel 625/Hastelloy C276، مقاومة للحرارة حتى 600°C+ ومضادة للانفجار، حشية مركبة خزفية مقاومة للضغط 10MPa |

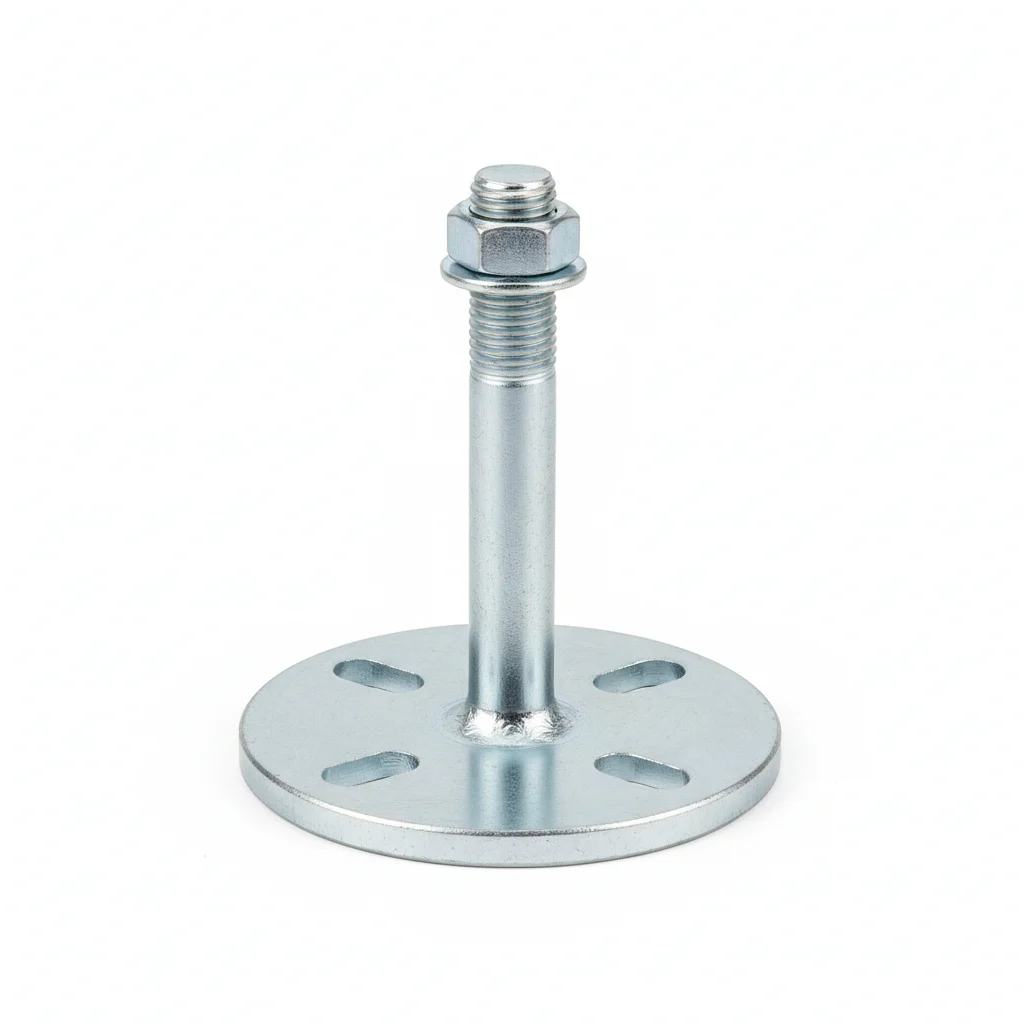

الخطة أ · أجهزة تثبيت مراوح قياسية درجة 10.9
معيار C3 حسب ISO 12944-2
| برغي قاعدة التثبيت | برغي ربط الهيكل | حشية | حلقة زنبركية | دبوس كوتر مانع للتراجع | |
|---|---|---|---|---|---|
| المواصفة | M16-M24، درجة 10.9 طلاء داكروميت | M12-M20، درجة 10.9 فوسفات مانع للالتصاق | متوافقة مع مواصفات الشفة، صلادة شور 70A | M12-M24، 65Mn مغلفنة مانعة للارتخاء | φ4-6، سلك فولاذي مغلفن |
| المادة | — | — | مطاط EPDM | 65Mn | — |
| الدرجة | درجة 10.9 | درجة 10.9 | صلادة شور 70A | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | درجة 10.9 طلاء داكروميت | درجة 10.9 فوسفات مانع للالتصاق | صلادة شور 70A | 65Mn مغلفنة مانعة للارتخاء | سلك فولاذي مغلفن |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بيلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر بمفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس تحسسي.
- ضع علامة طلاء ختم عزم الربط. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ب · أجهزة تثبيت المراوح الثقيلة فئة 12.9
C4 قاسية وفقًا لمعيار ISO 12944-2
| برغي تثبيت القدم الثقيل | برغي قفل المروحة الدافعة | حشية مطاط الفلور | حلقة نوردلوك مانعة للارتخاء | طلاء مضاد للتآكل | |
|---|---|---|---|---|---|
| المواصفة | M24-M36، فئة 12.9 معالجة بالفوسفات + زيت مانع للصدأ | M16-M24، فئة 12.9 من 42CrMo مقسى ومطوع | مادة FKM، مقاومة للأحماض، مقاومة للحرارة حتى 200°م | NL16-NL36، قفل ذاتي مزدوج الطبقة، لا تحتاج صيانة | طبقة أساس إيبوكسي غنية بالزنك + طبقة علوية بولي يوريثان، مقاومة رش الملح 500 ساعة |
| المادة | — | 42CrMo | مطاط EPDM | — | بولي يوريثان |
| الدرجة | فئة 12.9 | فئة 12.9 | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | فئة 12.9 معالجة بالفوسفات + زيت مانع للصدأ | فئة 12.9 من 42CrMo مقسى ومطوع | مقاومة للأحماض، مقاومة للحرارة حتى 200°م | قفل ذاتي مزدوج الطبقة، لا تحتاج صيانة | مقاومة رش الملح 500 ساعة |
خطوات التركيب
- أزل الشحوم عن الأسطح باستخدام مذيب الأسيتون. تحقق من أن خشونة السطح Ra <3.2μm.
- ضع مركب وصلات مضاد للتآكل مصنف من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع البيانات البيئية.
- اختبر السحب لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي قطعة أقل من عتبة القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ركب عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام فئة مثبتات غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من فئة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3mm. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · أجهزة تثبيت خاصة من سبائك فائقة للمراوح
C5-M أقصى حسب ISO 12944-2

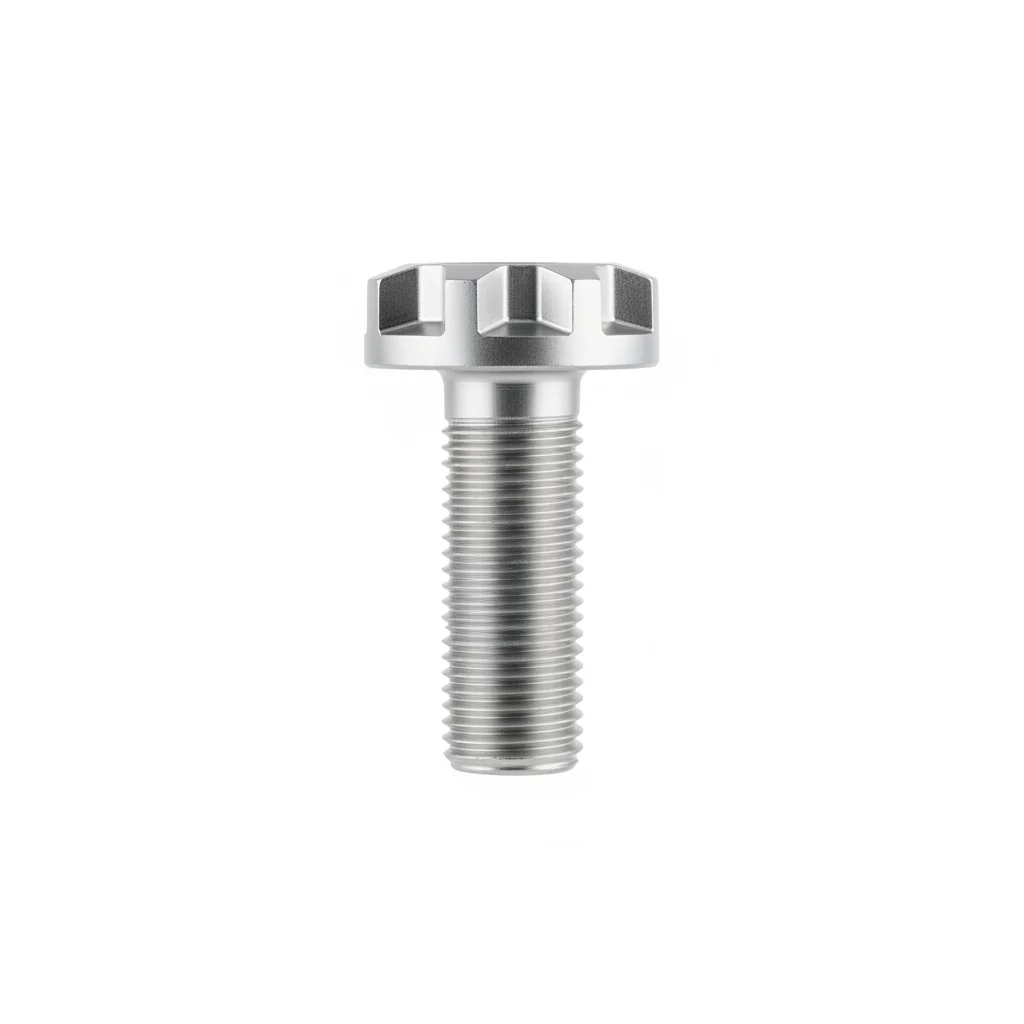

| برغي قاعدة مرساة من سبيكة خاصة | برغي دافع عالي الحرارة | حشية مركبة سيراميكية | علامة مراقبة ذكية | مشد هيدروليكي | |
|---|---|---|---|---|---|
| المواصفة | M30-M42، مطروق من إنكونيل 625 | M20-M30، مشغول آلياً من هاستيلوي C276 من الكتلة الصلبة | سيراميك Al2O3 + تغليف FFKM، مقاومة ضغط 10MPa | شريحة RFID، تسجل وقت التركيب وسجلات الفحص | عدة خاصة، تحكم في الإجهاد المسبق ±3% |
| المادة | — | — | مطاط EPDM | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 | HDG >=55um حسب ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مطروق من إنكونيل 625 | مشغول آلياً من هاستيلوي C276 من الكتلة الصلبة | مقاومة ضغط 10MPa | تسجل وقت التركيب وسجلات الفحص | تحكم في الإجهاد المسبق ±3% |
خطوات التركيب
- أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6um.
- ضع مركب مضاد للتآكل من الدرجة البحرية مصنف من -50 إلى 200C. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3mm. اربط بالمشد الهيدروليكي. تحقق PMI لعينة 10%. وثّق للتدقيق الامتثالي.
- اختبر NDT لعينة 10% باختبار الاختراق بالصبغة. استبدل أي قطعة تظهر مؤشرات تشقق.
- ضع مانع تسرب وقائي حسب المواصفات. ركّب أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبتات غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل خلال السنة الأولى تحت ظروف التشغيل. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهراً. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
فحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3mm. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثّق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
طرق الاختبار العامة وقواعد الحكم على أداء السلامة المانع للهب والمضاد للكهرباء الساكنة للمنتجات البوليمرية لمناجم الفحم
قضيب مرساة وكابل منجم الفحمالمراوح الصناعية - اختبار الأداء باستخدام مجاري هواء قياسية
مروحة صناعيةعلامات السلامة لمنتجات التعدين
أداء المروحةقياس الاهتزاز وحدوده للمراوح
توازن المروحةالمواصفة القياسية للمسامير عالية الحرارة، مع معاملات تمدد مماثلة للفولاذ المقاوم للصدأ الأوستنيتي
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
