ما هي الأسباب الرئيسية لتشوه الصينية البلاستيكية؟

ثلاثة أسباب رئيسية: ① اختيار غير مناسب (سعة تحميل غير كافية) → اختر وفقًا لضغط الصخر المحيط وحمولة المثبت؛ ② تركيب غير مناسب (غير محكم ضد سطح الصخر/حمل مسبق غير كافٍ) → استخدم مفتاح عزم وركّب حلقة مضادة للاحتكاك وفقًا للمواصفات؛ ③ زحف الصخر المحيط يسبب تحميلًا مستمرًا → أعد الربط بانتظام وركّب أجهزة إخضاع. يُنصح بفحص ملاءمة الصينية كل وردية، ومعالجة الفجوات >5 مم فورًا.

كيف تحدد إذا كانت الصينية البلاستيكية بحاجة إلى استبدال؟

أربعة معايير: ① تشوه لدن يزيد عن 10% من السماكة الأصلية؛ ② ظهور شقوق أو ثقوب؛ ③ انخفاض قوة الشد المسبق بأكثر من 30% وعدم فعالية إعادة الربط؛ ④ تشقق التقادم (تبييض السطح/تغير اللون). يُنصح بإجراء فحص شامل شهريًا، وتقليله إلى أسبوعي في المناطق ذات الضغط الأرضي المرتفع.

كيف يمكن تحسين العمر التشغيلي للصواني البلاستيكية؟

أربع إجراءات: ① اختيار المادة وفقًا لدرجة الصخور المحيطة (صخور لينة FRP/متوسطة الصلابة PA66/شديدة PEEK)؛ ② التحكم الصارم في قوة الشد المسبق (الوصول إلى 90-100% من القيمة التصميمية)؛ ③ تركيب أجهزة خضوع للتكيف مع تشوه الصخور المحيطة؛ ④ تجنب التعرض المباشر للأشعة فوق البنفسجية والتآكل الكيميائي. الصواني عالية الجودة مع التنفيذ القياسي يمكن أن تطيل عمر الدعم بمقدار 2-3 أضعاف.

متى تكون الصواني البلاستيكية للتثبيت أفضل من الصواني الفولاذية؟

في المناجم ذات المحتوى الكبريتي العالي — تتآكل الصواني الفولاذية في بخار الماء وكبريتيد الهيدروجين — يتناقص مقطع الصينية خلال 5-8 سنوات — وتضمحل قوة الدعم. الصواني البلاستيكية (نايلون مقوى PA66+GF30) لا تتآكل أبدًا — لكن قدرة التحمل تبلغ 60% فقط من الصواني الفولاذية — مناسبة فقط للدعم المساعد — ولا يمكن أن تحل محل الصواني الفولاذية للدعم الأساسي.

هندسة التعدين/معدات سلامة المناجم/صينية التثبيت البلاستيكية

صواني التثبيت البلاستيكية: مقارنة مواد FRP مقابل النايلون مقابل PEEK

للصخور اللينة (f<4)، والصخور متوسطة الصلابة (f=4-8)، والظروف المسببة للتآكل/درجات الحرارة العالية، قارن ثلاث مواد لصواني التثبيت: FRP (UPR+GF30)، ونايلون PA66+GF40، وPEEK+CF30. قيّم مقاومة الانضغاط، ومقاومة اللهب، وامتصاص الماء، ومقاومة الزحف لتتناسب مع متطلبات دعم الصخور لديك

عرض القدرات →

تدقيق المخاطر // التشخيص الهندسي

دليل تجنب فخاخ الشراء

"على خط الإنتاج الأمامي، تحدث هذه الأمور يوميًا."

QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS

الخطر-01

فشل تقشر صينية FRP في مياه المناجم الحمضية

صينية FRP (بلاستيك مقوى بألياف الزجاج) في مياه منجم حمضية بدرجة حموضة أقل من 4 — تتآكل الواجهة بين ألياف الزجاج ومصفوفة الراتنج بفعل الحمض→تقشر→تنخفض سماكة الصينية من 12 مم إلى أقل من 8 مم→تنخفض قدرة التحمل بأكثر من 40%→تنسحق تحت ضغط السقف.

إجراءات التصحيح

يجب أن تستخدم صواني FRP راتنج فينيل إستر مقاوم للأحماض (VE) بدلاً من راتنج البوليستر غير المشبع العادي (UPR) — مقاومة VE للأحماض تبلغ 3-5 أضعاف مقاومة UPR. افحص سطح الصينية بحثًا عن بثور التقشر كل ستة أشهر.

الخطر-02

زحف امتصاص الماء في الصواني النايلون في البيئات الحارة والرطبة

صينية PA6 في بيئة منجم برطوبة نسبية 95% ودرجة حرارة 50 درجة مئوية، يصل معدل امتصاص الماء إلى 8%، وتشوه الزحف يصل إلى 2.5 مم بعد 24 ساعة، وتنخفض قدرة التحمل بنسبة 40%.

إجراءات التصحيح

التحول إلى مادة PA66 المقواة بألياف زجاجية بنسبة 30%، وإضافة إضافات تعديل كارهة للماء، لتقليل امتصاص الماء إلى أقل من 1.5%، والتحكم في تشوه الزحف ضمن 0.3 مم.

الخطر-03

تشقق التآكل الإجهادي في صواني PEEK تحت درجة حرارة وضغط مرتفعين

صينية PEEK في ماء منجم حمضي بدرجة حرارة 120°م ودرجة حموضة 2 وضغط صخور محيط 20MPa، تظهر شقوق دقيقة بعد 3 أشهر، وينخفض الاستطالة عند الكسر بشكل حاد من 50% إلى 5%، والعمر أقل من 1/4 القيمة التصميمية.

إجراءات التصحيح

تحسين تبلور PEEK (>40%) واستخدام عملية التلدين، مع طلاء سطحي من الكربون الشبيه بالألماس، لتأخير تشقق التآكل الإجهادي، وإطالة العمر إلى أكثر من 12 شهرًا.

رؤى خاصة بظروف التشغيل

قائمة فحص اختيار المواد لصواني التثبيت البلاستيكية

يجب أن توازن صواني التثبيت البلاستيكية بين قدرة التحمل ومقاومة اللهب والمقاومة البيئية. العوامل المميزة الرئيسية هي نوع الراتنج وتقوية الألياف وحزمة الإضافات. فيما يلي نقاط فحص حرجة للشراء والتركيب

ما يجب التحقق منه

1نايلون PA66+GF40 يوفر قوة ضغط أعلى (≥50 طن) للصخور متوسطة الصلابة (f=4-8) ولكنه يمتص الرطوبة (حتى 8% عند رطوبة نسبية 95%) — يتطلب طلاء مضاد للكهرباء الساكنة وفقًا لـ MT/T 113
2PEEK+CF30 يتحمل 250 درجة مئوية والبيئات الحمضية ولكنه مكلف — استخدمه فقط للمناطق العميقة ذات درجات الحرارة العالية والتآكل
3تتطلب جميع الصواني مثبتات متوافقة: صواميل درجة 8 لألياف الزجاج المقواة (FRP)، درجة 10 مع نورلوك للنايلون، إنكونيل 625 للبولي إيثر إيثر كيتون (PEEK) — حدد قيم عزم الربط وشحم مضاد للتآكل
4يجب التحكم في عزم التركيب ضمن ±5% باستخدام مفتاح هيدروليكي لـ PEEK؛ بالنسبة لـ FRP والنايلون، أعد الربط إذا كان أقل من 80% من العزم المحدد أثناء الفحص

بند الفحص	سبب الأهمية	ما يُذكر في الاستفسار/الرسومات
المادة والتقوية	تحدد قدرة التحمل والمقاومة البيئية	نوع الراتنج (UPR، PA66، PEEK) ومحتوى الألياف (GF30، GF40، CF30)
مقاومة اللهب	السلامة في مناجم الفحم مع خطر الميثان	تصنيف V-0 وفقًا لـ GB/T 2408؛ مضاد للكهرباء الساكنة <1×10⁹Ω وفقًا لـ MT/T 113
امتصاص الماء والزحف	يمتص PA66 الرطوبة، مما يقلل قدرة التحمل بنسبة تصل إلى 40%	—
مقاومة التآكل	مياه المناجم الحمضية (pH<4) تحلل FRP وتسبب تشققًا إجهاديًا في PEEK	نطاق الأس الهيدروجيني ودرجة الحرارة؛ لـ pH<4، يفضل PEEK أو نايلون مطلي
التحكم في عزم التركيب	العزم المنخفض يؤدي إلى ارتخاء البرغي؛ العزم الزائد يشقق الصينية	قيمة العزم حسب حجم البرغي؛ استخدم مفتاح هيدروليكي لدقة ±5%

جميع ادعاءات الأداء تستند إلى ظروف اختبار قياسية. قد تختلف ظروف المنجم الفعلية (درجة الحرارة، الرطوبة، الأس الهيدروجيني). اطلب شهادات المواد وتقارير الاختبار لكل دفعة

مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة

المرجع الفني للقطاع

اختيار مادة الصفيحة: حدّد أطياف الخدمة الأربعة أولاً

مادة الصفيحة البلاستيكية (FRP / PA66 / PEEK) ليست قراراً سعرياً — حدّد أولاً أطياف الخدمة الأربعة تحت الأرض. كل طيف يضع عتبة يجب أن تتجاوزها المادة؛ وعدم تحقيقها يعني استبعاد ذلك المرشح.

طيف التحميل المسبق: يجب أن تضغط الصفيحة بشد تركيب ≥ min(bolt yield, rock anchorage)×50% على وجه الصخر — يجب أن تحافظ المادة على إجهاد التحمّل المستمر هذا؛ التقشّر الطبقي أو الزحف يستنزف قوة التثبيتطيف المياه الحمضية: تم قياس التدفق الجوفي تحت الأرض كمياه من النوع الكبريتاتي عند pH 3.4–4.3 — دون pH 5 اعتبرها وسطاً أكّالاً؛ الواجهة بين الألياف والراتنج في FRP هي نقطة الضعف في المياه الحمضية، لذا تحقّق أولاً من الحد الأدنى لمقاومة الحموضةطيف التآكل الإجهادي: يوجد تحت الأرض بالفعل حالات كسر مفاجئ للصلب عالي المقاومة دون إنذار تحت تأثير الشد مع الوسط الأكّال — يجب تقييم الشقوق الدقيقة في المرشحات البلاستيكية (وخاصة في خدمة الحرارة العالية / الإجهاد العالي) من حيث التآكل الإجهادي أيضاً، وليس فقط من حيث التصنيف الحرارينافذة التركيب بمقياس الثواني: كبسولات الراتنج تدور نحو 12–15 s مع زمن تصلّب 12–90 s — يتم تثبيت الصفيحة وتحميلها خلال بضع عشرات من الثواني، تُركّب مرة واحدة دون إعادة شد، لذا فإن انتظام الدُفعة الواردة هو ما يحدد ما إذا كان التثبيت صحيحاً من المرة الأولى

قاعدة الشد 50% من 30 CFR §56.3203 / §57.3203 (موثّقة)؛ قيمة pH 3.4–4.3 مقاسة في مناجم فحم أسترالية (موثّقة)؛ قيم الدوران/التجلّط من نشرات البيانات الفنية TDS / الكتالوجات الرسمية (موثّقة)؛ تقييم المرشحات البلاستيكية للتآكل الإجهادي هو توسّع مشهدي (تقدير مرتبة القيمة) — أدلة SCC في الأرشيف تخص قضبان مسامير الصلب، ولا توجد قيمة معتمدة للبلاستيك.

المرجع الفني للقطاع

كيف تقصّر البيئة الجوفية عمر الصفيحة البلاستيكية

الصفيحة البلاستيكية ليست مجرد "قوية بما يكفي للتحمّل" — البيئة (المياه الحمضية، الرطوبة، الإجهاد) والحمل يعملان معاً، وعادة ما تفشل الواجهة المادية قبل المقاومة الإجمالية. تمتد هذه السلسلة من تدهور المادة إلى انهيار السقف؛ استكشف الخلل واختر بالترتيب نفسه.

1الاختيار خارج أطياف الخدمة: تم الاختيار على أساس القوة والحرارة دون حماية على مستوى الواجهة ضد مياه المنجم الحمضية (pH المقاس 3.4–4.3) — تتعرض واجهة الألياف-الراتنج في FRP للتآكل الحمضي وتبدأ بالتقشّر الطبقي، أو تنمو شقوق دقيقة في القطعة البلاستيكية عالية الإجهاد في الوسط الأكّال (نفس فئة آلية SCC؛ موسّعة هنا على البلاستيك)
2نمو التقشّر الطبقي أو الشقوق الدقيقة ← تنخفض قدرة التحمّل الموضعية ويتوزع ضغط التثبيت بشكل غير متساوٍ ← تتقلص المساحة الفعّالة التي تضغط فعلاً على وجه الصخر
3تهبط قوة التثبيت دون الحد التنظيمي min(yield, anchorage)×50% ← يصبح المسمار سلبياً، يحمل الحمل فقط بعد انفتاح فواصل التطبّق — تضيع فائدة الإجهاد المسبق لمنع الانفصال بالكامل
4تنتشر فواصل التطبّق في سقف الطبقات ← انهيار السقف. مرجع الحجم: حوادث سقف مناجم الفحم في الصين 2010–2019، 2,536 حادثة و 3,208 وفاة، 44.41% من الحوادث و 33.8% من الوفيات (استشهاد غير مباشر، ثقة متوسطة — تقدير مرتبة القيمة) — مادة الصفيحة الخاطئة هي حيث تبدأ هذه السلسلة

قيمة pH 3.4–4.3 وقاعدة الشد 50% موثّقتان؛ تقشّر واجهة FRP وتشقّق البلاستيك الدقيق (توسّع SCC) بلا رقم أرشيفي معتمد وهما توسّع مشهدي (تقدير مرتبة القيمة)؛ إحصائيات حوادث السقف في الصين هي استشهاد غير مباشر بثقة متوسطة (تقدير مرتبة القيمة) — أرقام NIOSH الأمريكية محمولة بالفعل في فتحة سلسلة صفائح التثبيت الشقيقة، لذا لم تُكرر هنا.

المرجع الفني للقطاع

من يحدد مادة الصينية: الأدوار على طول سلسلة تصميم التدعيم

مادة الصينية البلاستيكية وأبعادها ليست اختيارًا من كتالوج يقوم به المشتري — مخطط التدعيم يصممه مهندسو التحكم في الطبقات الصخرية وفقًا لطبيعة الأرض، ومهمة المشتري هي التوريد طبقًا للرسم وتحمل مسؤولية القبول. وائموا الأدوار على طول هذه السلسلة.

مرحلة القرار	المالك / الأساس	ما يفعله المشتري والمورد
تصميم التدعيم	مهندس التحكم في الطبقات الصخرية؛ طريقة تصميم نظام البراغي ARBS التابعة لـ NIOSH مبنية على إحصائيات من 37 منجمًا	مادة/أبعاد الصينية تتبع رسم التدعيم — لا تختار ذاتيًا من كتالوج القطع
التركيب في الموقع	طاقم متخصص لتثبيت السقف بالبراغي (تثبيت السقف مهنة قائمة بذاتها)؛ طاقم المساحة يعلّم كل كابل بالطلاء مع المسافة والطول حسب الرسم	أبعاد الصينية تطابق المخطط/الرسم؛ الوثائق الفنية تُشحن مع البضاعة
قبول التركيب	أخذ عينات عزم الدوران في وردية التركيب، دون إعادة فحص بعد البيع	اتساق الدفعة عند الخروج أهم من سعر الوحدة؛ الطلبات المتجهة إلى الولايات المتحدة تُشحن مع شهادة الشركة المصنعة ASTM F432-95

يستند ARBS إلى إحصائيات من 37 منجمًا (NIOSH، موثّق)؛ كون تثبيت السقف بالبراغي مهنة مستقلة قائمة بذاتها معلومة مجتمعية المصدر (ثقة متوسطة)؛ والتعليم بالطلاء بواسطة طاقم المساحة معلومة مجتمعية المصدر (ثقة متوسطة) — الحقيقتان الأخيرتان حقائق نوعية وليست أرقامًا تقديرية للكميات.

المرجع الفني للقطاع

ميزة مورد الصواني: التتبع، لا السعر

شراء تدعيم الأرض غير حساس للسعر وحساس للتتبع — أي حادثة جودة تُنهي المورد. القطع التي تبدو جميعها "متطابقة"، مثل الصواني البلاستيكية، تفوز باتساق الدفعة وإمكانية التتبع عند الخروج.

التكلفة البشرية هي أساس هذا المجال: تسببت انهيارات السقف والجدار والواجهة فيما يقارب 40% من وفيات المناجم تحت الأرض في الولايات المتحدة من 1999 إلى 2008، وحادثة السقوط المميتة في منجم بالارات للذهب في أستراليا عام 2024 وقعت بعد أشهر من تحذير مكتوب (عبر ABC News؛ ثقة متوسطة). يعمل التدعيم بمبدأ "مركّب مرة واحدة، مُتحقق مرة واحدة" — يتم أخذ عينات عزم الدوران في وردية التركيب، دون إعادة اختبار بعد البيع ونافذة نزاع قصيرة جدًا، لذا فإن اتساق الدفعة عند الخروج أهم من سعر الوحدة. بالنسبة لمورد الصواني البلاستيكية، هذا يعني أن تقرير التحقق من المادة ورقم الدفعة والتعليم وقت التركيب التي تُشحن مع البضاعة ليست إضافات — بل هي تذكرة الدخول إلى الفئة؛ ثبوت نقص واحد في المادة في الموقع يُنهيك.

عبارة "ما يقارب 40% من وفيات المناجم تحت الأرض" وفق NIOSH (موثّق، أساس أمريكي)؛ حادثة السقوط في بالارات مصدرها مجتمعي عبر ABC News (ثقة متوسطة)؛ عبارة "مركّب مرة واحدة، مُتحقق مرة واحدة / اتساق الدفعة / نافذة نزاع قصيرة" إعادة صياغة لـ KB §4 L103. لا توجد في هذه الخانة أرقام تقديرية للكميات.

مقارنة الحلول

مقارنة المعاملات الأساسية للحلول الثلاثة

قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.

الحل A

الصخور اللينة/طرق الفحم (f<4)/الدعم المؤقت

3-5 سنوات

اقتصادي

الحل B

طريق صخري متوسط الصلابة/شبه فحمي (f=4-8)/دعم دائم

8-12 سنة

متوسط

الحل C

متطلبات تآكل قوي / درجة حرارة عالية / عمر طويل جدًا

15-20 سنة

مرتفع

	A · الخطة أ · صينية FRP القياسية	B · الخطة ب · صينية شديدة التحمل من النايلون PA66	C · الخطة ج · صينية PEEK القصوى
1. صينية مسطحة
المواصفة	150×150×12مم، UPR+GF30 مقاومة لهب V-0	φ180×h30×t15mm، حقن PA66+GF40	φ200×h40×t18mm، PEEK+CF30 مقولب بالضغط
المادة	—	PA66	PEEK
الدرجة	مقاومة لهب V-0	—	—
التشطيب	HDG >=55um حسب ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461
2. حلقة مانعة للاحتكاك
المواصفة	φ50×φ22×3مم، نايلون PA66	φ60×φ25×8mm، فولاذ 45# مقسى ومطبع HRC35-40	φ80×R40، فولاذ 45# مقسى ومطبع + تصلب سطحي HRC45-50
المادة	نايلون	فولاذ 45#	فولاذ 45#
التشطيب	HDG >=55um حسب ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461
3. صامولة عالية القوة
المواصفة	M18-M22، درجة 8 فولاذ 45# مقسى ومطوّع	M22-M25، درجة 10 40Cr مقسى ومطبع + حلقة نوردلوك	M25-M30، إنكونيل 625 مقاوم للتآكل ودرجات الحرارة العالية
المادة	فولاذ 45#	40Cr	—
الدرجة	درجة 8	درجة 10	—
التشطيب	HDG >=55um حسب ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461
4. دبوس كوتر مانع للارتخاء
المواصفة	φ4×30، سلك فولاذي مغلفن	فتحة محجوزة لتركيب وسادة هيدروليكية، مراقبة الحمل المسبق	شريحة RFID، تسجل وقت التركيب والحمل المسبق
المادة	—	—	مطاط EPDM
التشطيب	HDG >=55um حسب ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461
5. شحم مضاد للتآكل
المواصفة	شحم ليثيوم NLGI-2، يوضع على السنون لمنع الالتصاق	مقاومة السطح <1×10⁹Ω، متوافق مع MT/T 113	مفتاح عزم هيدروليكي، الحمل المسبق قابل للتحكم ±5%
التشطيب	HDG >=55um حسب ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461

1صينية مسطحة

المواصفة

150×150×12مم، UPR+GF30 مقاومة لهب V-0

φ180×h30×t15mm، حقن PA66+GF40

φ200×h40×t18mm، PEEK+CF30 مقولب بالضغط

المادة

—

PA66

PEEK

الدرجة

مقاومة لهب V-0

—

التشطيب

HDG >=55um حسب ISO 1461

HDG >=55um per ISO 1461

2حلقة مانعة للاحتكاك

المواصفة

φ50×φ22×3مم، نايلون PA66

φ60×φ25×8mm، فولاذ 45# مقسى ومطبع HRC35-40

φ80×R40، فولاذ 45# مقسى ومطبع + تصلب سطحي HRC45-50

المادة

نايلون

فولاذ 45#

التشطيب

HDG >=55um حسب ISO 1461

HDG >=55um per ISO 1461

3صامولة عالية القوة

المواصفة

M18-M22، درجة 8 فولاذ 45# مقسى ومطوّع

M22-M25، درجة 10 40Cr مقسى ومطبع + حلقة نوردلوك

M25-M30، إنكونيل 625 مقاوم للتآكل ودرجات الحرارة العالية

المادة

فولاذ 45#

40Cr

—

الدرجة

درجة 8

درجة 10

—

التشطيب

HDG >=55um حسب ISO 1461

HDG >=55um per ISO 1461

4دبوس كوتر مانع للارتخاء

المواصفة

φ4×30، سلك فولاذي مغلفن

فتحة محجوزة لتركيب وسادة هيدروليكية، مراقبة الحمل المسبق

شريحة RFID، تسجل وقت التركيب والحمل المسبق

المادة

—

مطاط EPDM

التشطيب

HDG >=55um حسب ISO 1461

HDG >=55um per ISO 1461

5شحم مضاد للتآكل

المواصفة

شحم ليثيوم NLGI-2، يوضع على السنون لمنع الالتصاق

مقاومة السطح <1×10⁹Ω، متوافق مع MT/T 113

مفتاح عزم هيدروليكي، الحمل المسبق قابل للتحكم ±5%

التشطيب

HDG >=55um حسب ISO 1461

HDG >=55um per ISO 1461

دليل الاختيار

كيف تختار حل صينية بلاستيكية بناءً على درجة الصخر المحيط؟

حالة التشغيل	الخيار الموصى به	الأساس الرئيسي
طريق الصخور اللينة/الفحم (f<4)، تدعيم مؤقت	الخطة A · صينية FRP قياسية (الأقل تكلفة)	UPR+GF30، قوة ضغط ≥30 tons، مثبط للهب V-0 وفقًا لـ GB/T 2408
طريق الصخور متوسطة الصلابة/الصخور شبه الفحمية (f=4-8)، تدعيم دائم	الخطة B · صينية PA66 شديدة التحمل (قدرة تحمل عالية، عمر طويل)	PA66+GF40، قوة ضغط ≥50 tons، امتصاص الماء أقل من 1.5%، مناسبة لمسامير التثبيت φ22-25mm
متطلبات مقاومة تآكل شديد/درجة حرارة عالية/عمر خدمة فائق الطول	الخطة C · صينية PEEK الفائقة (تقليل خسائر التوقف)	PEEK+CF30، مقاومة للحرارة 250°C، قوة ضغط ≥80 tons، مقاومة سطحية مضادة للكهرباء الساكنة <1×10⁹Ω وفقًا لـ MT/T 113

احصل على نصيحة الاختيار

الحلولالخطة أ · صينية FRP القياسية الخطة ب · صينية شديدة التحمل من النايلون PA66 الخطة ج · صينية PEEK القصوى

الخطة أ · صينية FRP القياسية

C3 قياسي حسب ISO 12944-2

صينية مسطحة — — مقاومة لهب V-0 — صينية مسطحة
— · مقاومة لهب V-0

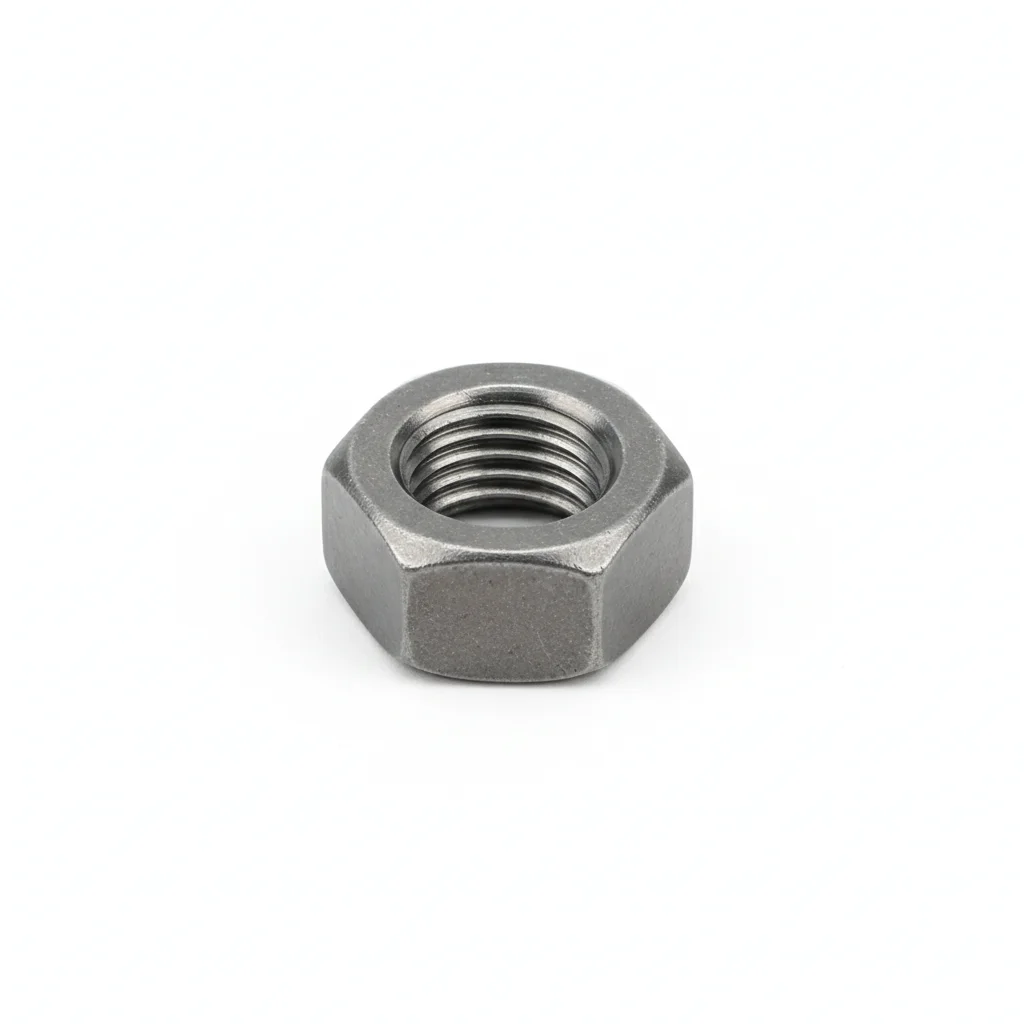

صامولة عالية القوة — فولاذ 45# درجة 8 — صامولة عالية القوة
فولاذ 45# · درجة 8

دبوس كوتر مانع للارتخاء — — — — دبوس كوتر مانع للارتخاء
— · —

شحم مضاد للتآكل — — — — شحم مضاد للتآكل
— · —

	صينية مسطحة	حلقة مانعة للاحتكاك	صامولة عالية القوة	دبوس كوتر مانع للارتخاء	شحم مضاد للتآكل
المواصفة	150×150×12مم، UPR+GF30 مقاومة لهب V-0	φ50×φ22×3مم، نايلون PA66	M18-M22، درجة 8 فولاذ 45# مقسى ومطوّع	φ4×30، سلك فولاذي مغلفن	شحم ليثيوم NLGI-2، يوضع على السنون لمنع الالتصاق
المادة	—	نايلون	فولاذ 45#	—	—
الدرجة	مقاومة لهب V-0	—	درجة 8	—	—
التشطيب	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461	HDG >=55um حسب ISO 1461
التآكل	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
درجة الحرارة	-20C إلى +80C	-20C إلى +80C	-20C إلى +80C	-20C إلى +80C	-20C إلى +80C
الوزن	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة	~0.5 كجم/قطعة
MOQ	100 قطعة	100 قطعة	100 قطعة	100 قطعة	100 قطعة
التغليف	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون	ورق VCI + كرتون
المعيار	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
الاستخدام	UPR+GF30 مقاومة لهب V-0	نايلون PA66	درجة 8 فولاذ 45# مقسى ومطوّع	سلك فولاذي مغلفن	يوضع على السنون لمنع الالتصاق

التركيب والصيانة

خطوات التركيب

نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1مم لكل 100مم.
ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بيلفيل تحت الرأس والصامولة.
تحقق من المحاذاة في حدود 0.5مم. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر بمفتاح معاير. وثق في سجل ضمان الجودة.
افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس تحسسي.
ضع علامة طلاء ختم عزم الربط. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.

الأخطاء الشائعة

✕ خطأ	النتيجة	✓ صحيح
استخدام درجة مثبت غير صحيحة لظروف الخدمة	يفشل المثبت تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى.	تحقق من درجة المثبت مقابل المواصفة. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبت	يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهر.	نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

الخطة ب · صينية شديدة التحمل من النايلون PA66

C4 قاسية وفقًا لـ ISO 12944-2

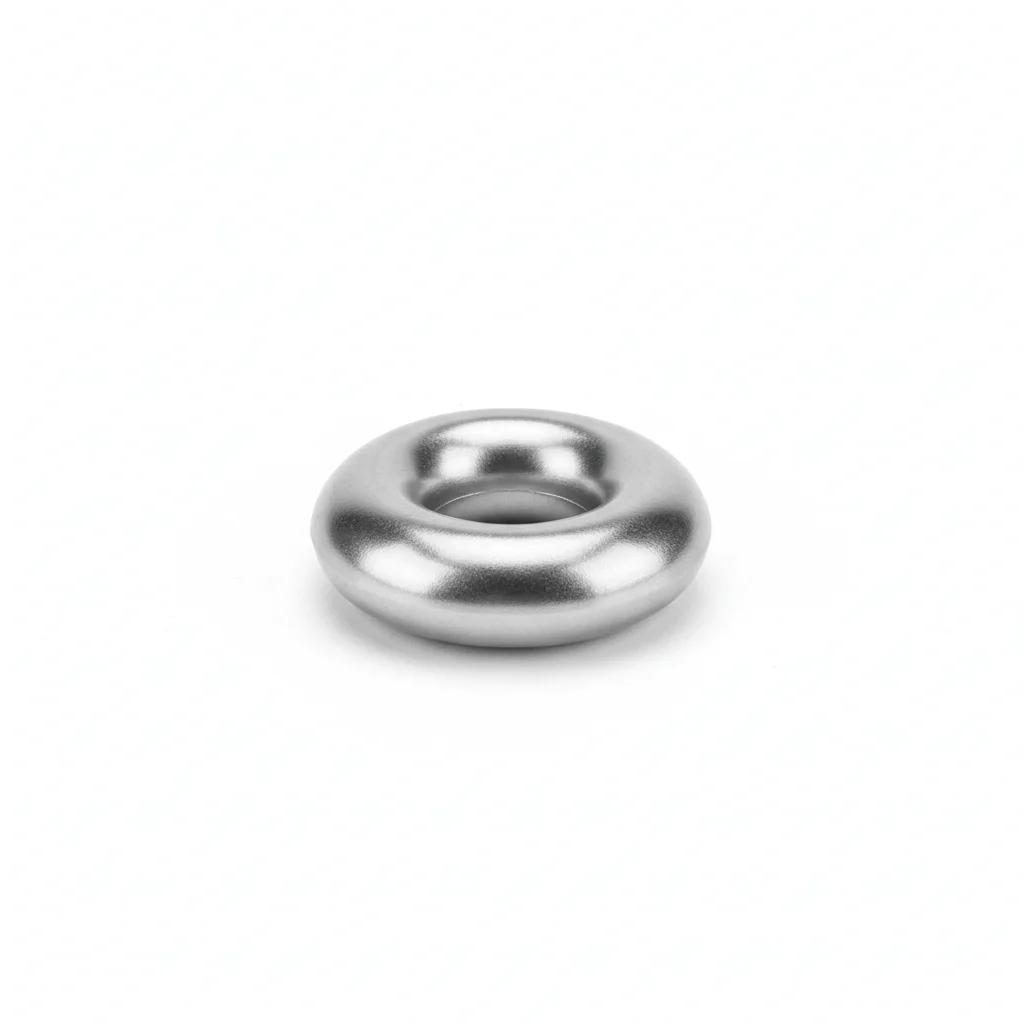

حلقة كروية — فولاذ 45# — — حلقة كروية
فولاذ 45# · —

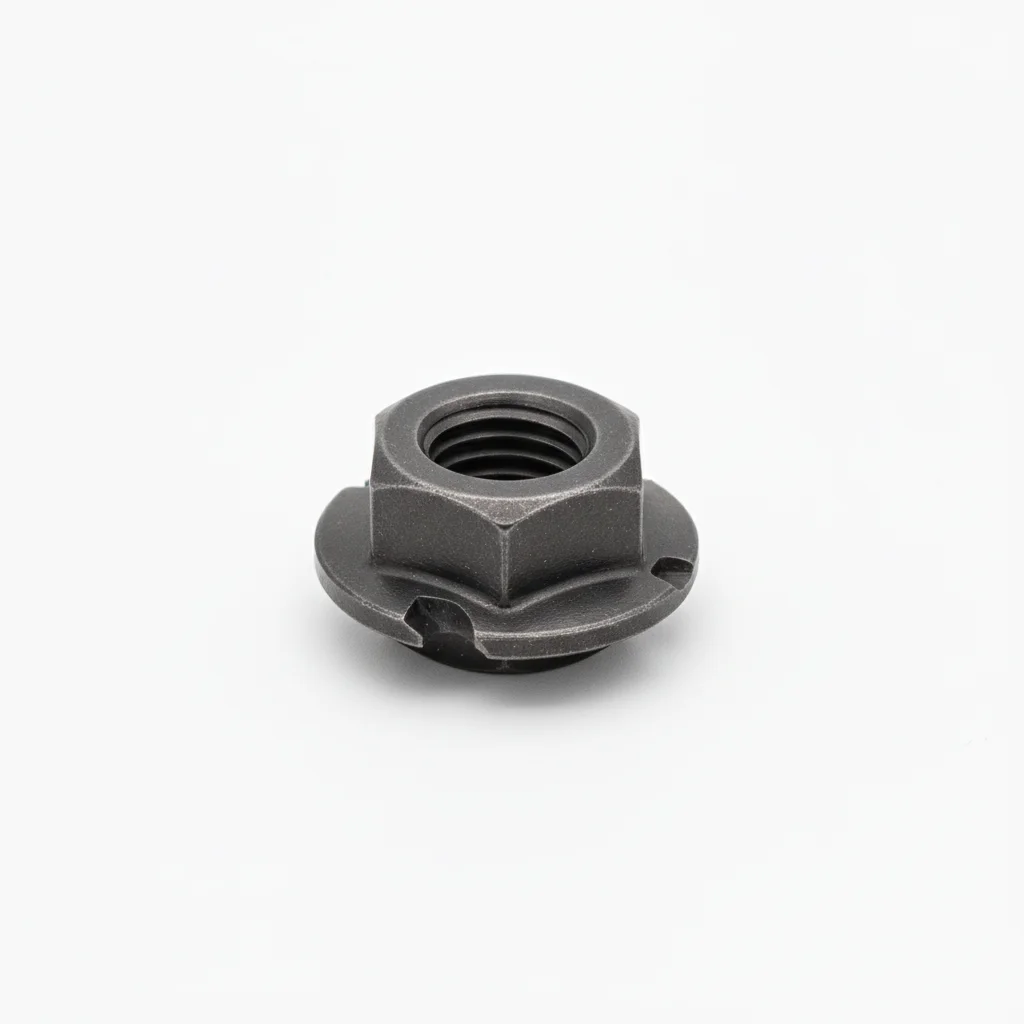

صامولة عالية القوة مانعة للارتخاء — 40Cr درجة 10 — صامولة عالية القوة مانعة للارتخاء
40Cr · درجة 10

	صينية قبة	حلقة كروية	صامولة عالية القوة مانعة للارتخاء	واجهة مقياس القوة	طلاء مضاد للكهرباء الساكنة
المواصفة	φ180×h30×t15mm، حقن PA66+GF40	φ60×φ25×8mm، فولاذ 45# مقسى ومطبع HRC35-40	M22-M25، درجة 10 40Cr مقسى ومطبع + حلقة نوردلوك	فتحة محجوزة لتركيب وسادة هيدروليكية، مراقبة الحمل المسبق	مقاومة السطح <1×10⁹Ω، متوافق مع MT/T 113
المادة	PA66	فولاذ 45#	40Cr	—	—
الدرجة	—	—	درجة 10	—	—
التشطيب	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461
التآكل	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)
درجة الحرارة	-20C to +80C	-20C to +80C	-20C to +80C	-20C to +80C	-20C to +80C
الوزن	~0.5 kg/piece	~0.5 kg/piece	~0.5 kg/piece	~0.5 kg/piece	~0.5 kg/piece
MOQ	100 pcs	100 pcs	100 pcs	100 pcs	100 pcs
التغليف	VCI paper + carton	VCI paper + carton	VCI paper + carton	VCI paper + carton	VCI paper + carton
المعيار	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
الاستخدام	حقن PA66+GF40	فولاذ 45# مقسى ومطبع HRC35-40	درجة 10 40Cr مقسى ومطبع + حلقة نوردلوك	مراقبة الحمل المسبق	متوافق مع MT/T 113

التركيب والصيانة

خطوات التركيب

إزالة الشحوم من الأسطح باستخدام مذيب الأسيتون. التحقق من خشونة السطح Ra <3.2um.
وضع مركب مانع للتآكل للمفاصل مصنف من -20 إلى 150 درجة مئوية. استخدام حلقات مطلية بـ PTFE.
التحقق من المحاذاة وفقًا للمواصفات. الربط بنمط متقاطع. فحص 10% باستخدام أداة تحقق. تسجيل مع البيانات البيئية.
اختبار سحب لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدال أي عنصر أقل من عتبة القبول.
وضع طبقة حماية مقاومة للعوامل الجوية. تركيب عينة مراقبة التآكل بجوار الوصلات الحرجة.

الأخطاء الشائعة

✕ خطأ	النتيجة	✓ صحيح
استخدام درجة مثبت غير صحيحة لظروف الخدمة	فشل المثبت تحت حمل التصميم. انفصال الوصلة تحت ظروف التشغيل خلال السنة الأولى.	التحقق من درجة المثبت مقابل المواصفات. استخدام مفتاح عزم معاير +/-3%. توثيق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبت	تلوث السطح يمنع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا.	تنظيف جميع الأسطح بالمذيب المحدد. التحقق من النظافة قبل التجميع.

الصيانة

الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). إعادة ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدال المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3mm. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدال جميع المثبتات الحرجة بغض النظر عن الحالة. توثيق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

الخطة ج · صينية PEEK القصوى

C5-M Extreme per ISO 12944-2

صينية مقواة EK — PEEK — — صينية مقواة EK
PEEK · —

حلقة كروية دقيقة — فولاذ 45# — — حلقة كروية دقيقة
فولاذ 45# · —

صامولة سبيكة خاصة — — — — صامولة سبيكة خاصة
— · —

أداة تركيب مخصصة — — — — أداة تركيب مخصصة
— · —

	صينية مقواة EK	حلقة كروية دقيقة	صامولة سبيكة خاصة	بطاقة مراقبة ذكية	أداة تركيب مخصصة
المواصفة	φ200×h40×t18mm، PEEK+CF30 مقولب بالضغط	φ80×R40، فولاذ 45# مقسى ومطبع + تصلب سطحي HRC45-50	M25-M30، إنكونيل 625 مقاوم للتآكل ودرجات الحرارة العالية	شريحة RFID، تسجل وقت التركيب والحمل المسبق	مفتاح عزم هيدروليكي، الحمل المسبق قابل للتحكم ±5%
المادة	PEEK	فولاذ 45#	—	مطاط EPDM	—
الدرجة	—	—	—	—	—
التشطيب	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461	HDG >=55um per ISO 1461
التآكل	C3 (ISO 12944-2)	C3 (ISO 12944-2)	C3 (ISO 12944-2)	غير قابل للتطبيق (بوليمر)	C3 (ISO 12944-2)
درجة الحرارة	-20C to +80C	-20C to +80C	-20C to +80C	-20C to +80C	-20C to +80C
الوزن	~0.5 kg/piece	~0.5 kg/piece	~0.5 kg/piece	~0.5 kg/piece	~0.5 kg/piece
MOQ	100 pcs	100 pcs	100 pcs	100 pcs	100 pcs
التغليف	VCI paper + carton	VCI paper + carton	VCI paper + carton	VCI paper + carton	VCI paper + carton
المعيار	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1	ISO 898-1, GB/T 3098.1
الاستخدام	PEEK+CF30 مقولب بالضغط	فولاذ 45# مقسى ومطبع + تصلب سطحي HRC45-50	إنكونيل 625 مقاوم للتآكل ودرجات الحرارة العالية	تسجل وقت التركيب والحمل المسبق	الحمل المسبق قابل للتحكم ±5%

التركيب والصيانة

خطوات التركيب

أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6um.
ضع مركبًا مضادًا للتآكل من الدرجة البحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام مشد هيدروليكي. تحقق PMI من عينة 10%. وثّق للتدقيق الامتثالي.
اختبر NDT عينة 10% بمخترق الصبغة. استبدل أي قطعة تظهر مؤشرات تشقق.
ضع مانع تسرب وقائي حسب المواصفات. ركّب أجهزة مراقبة الحالة الدائمة.

الأخطاء الشائعة

✕ خطأ	النتيجة	✓ صحيح
استخدام درجة مثبت غير صحيحة لظروف الخدمة	يفشل المثبت تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى.	تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبت	يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا.	نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يؤثر التآكل على >5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثّق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

المعايير المرجعية

الأساس الفني والمعايير المرجعية

مثبتات الفحم

طرق الاختبار العامة وقواعد الحكم لسلامة الأداء المانع للهب والمضاد للكهرباء الساكنة للمنتجات البوليمرية لمناجم الفحم

مثبتات وكابلات الفحم

المواصفات الفنية لدعم المثبتات في طرق مناجم الفحم

غير معدني لمناجم الفحم

علامة السلامة والتعريف للمنتجات التعدينية

احتراق البلاستيك

مثبت راتنجي الجزء 2: قضيب معدني وملحقاته

شد البلاستيك

طريقة الاختبار القياسية لخصائص الشد للبلاستيك

قدرات المورد

الجودة والتسليم والتخصيص

مراقبة الجودة

✓شهادات المواد MTC مع كل دفعة
✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن

التسليم

✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
✓الأجزاء المخصصة: 25-45 يومًا
✓دعم FOB/CIF/DDP

التخصيص

✓مراجعة الرسومات ومطابقة المواد
✓أحجام ورؤوس وأسنان لولبية غير قياسية
✓دعم النماذج الأولية بكميات صغيرة

الشهادات والمستندات

✓شهادات المواد (MTC)
✓تقارير التحليل الطيفي
✓تقارير اختبار رذاذ الملح (عند الطلب)

الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية

الأسئلة الشائعة

قراءات ذات صلة

تابع القراءة والخطوة التالية

موضوع ذو صلة

صينية التثبيت

موضوع ذو صلة

شريط فولاذي على شكل W

ما وراء المواصفات الفنية

العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.

عرض القدرات →
