أجهزة أبواب تهوية المناجم: مقارنة المواد والطلاءات للتحكم في تسرب الهواء
للطرقات ذات ضغط الهواء المنخفض (<1 كيلو باسكال)، والمتوسط (1-3 كيلو باسكال)، والمرتفع (>3 كيلو باسكال)، اختر بين الفولاذ المقاوم للصدأ 304، وQ235B المجلفن بالغمس الساخن، وإنكونيل 625. تعالج كل خطة توقف المفصلات، وتقادم الحشوات، والتآكل في البيئات الرطبة/المغبرة. تشمل فترات الفحص ومعايير الاستبدال
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب فخاخ الشراء
"على خط الإنتاج الأمامي، تحدث هذه الأمور كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تقاعس القفل الميكانيكي لباب التهوية على المدى الطويل يؤدي إلى تجمد الصدأ
إجراءات التصحيح
الخطر-02
تراكم الغبار وتآكل المفصلات يؤدي إلى فشل الإحكام وتسرب الهواء
إجراءات التصحيح
الخطر-03
تقادم الإحكام والتشقق الهش يؤدي إلى تسرب الضغط الإيجابي
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
الفروق الرئيسية في خطط أجهزة أبواب التهوية
تختلف خطط الأجهزة الثلاث في سعة تحميل المفصلات، ومادة السدادة، والحماية من التآكل. يعتمد الاختيار على ضغط الهواء، والرطوبة، وعمر الخدمة المطلوب. فيما يلي نقاط الفحص الحرجة للمشتريات والصيانة
ما يجب التحقق منه
- 1سعة تحميل المفصلة: الخطة أ ≥200 كجم (فولاذ مقاوم للصدأ 304)، الخطة ب ≥500 كجم (Q235B مطروق)، الخطة ج ≥1000 كجم (إنكونيل 625). المفصلات دون المواصفات تسبب فجوة في الإحكام وتسرب الهواء
- 2مادة السدادة: EPDM (الخطة أ) مناسبة لدرجات حرارة -40~120°م؛ FKM (الخطة ب) مقاومة للأحماض حتى 200°م؛ المركب السيراميكي (الخطة ج) لضغط >3 كيلو باسكال ودرجات حرارة عالية. السدادة الخاطئة تؤدي إلى تشقق وتسرب
- 3الحماية من التآكل: الخطة أ تستخدم فولاذ مقاوم للصدأ 304 (معيار C3)؛ الخطة ج تستخدم إنكونيل 625 (C5-M). الطلاء غير الكافي يسبب تآكلًا وتجمدًا في وصلة القفل
- 4آلية القفل: الوصلة الميكانيكية (الخطة أ) قد تعلق دون تشغيل؛ الهيدروليكية (الخطة ب) والهوائية (الخطة ج) توفر استجابة أسرع. خطر تعطل باب الطوارئ إذا علق القفل
- 5دورة الصيانة: جميع الخطط تتطلب فحصًا كل 6 أشهر؛ الاستبدال الكامل كل 5 سنوات (الخطة أ) إلى 15-20 سنة (الخطة ج). تخطي الفحص يؤدي إلى فقدان انضغاط السدادة وإهدار الطاقة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| سعة تحميل المفصلات مقابل وزن الباب | المفصلة ذات التصنيف الأقل تؤدي إلى ترهل وفجوة في السدادة وتسرب الهواء | حدد سعة تحميل المفصلات ≥ وزن الباب × معامل الأمان (مثلًا 1.5) |
| نطاق درجة حرارة مادة السدادة | FKM تقاوم حتى 200°م | حدد مادة السدادة ونطاق درجة الحرارة وفقًا لبيئة المنجم |
| مستوى الحماية من التآكل | الطلاء غير الكافي يسبب التصاق المفصلات/القفل في الظروف الرطبة/المغبرة | حدد معيار الطلاء (مثلًا |
| نوع آلية القفل وزمن الاستجابة | الوصلة الميكانيكية قد تعلق إذا لم يتم تشغيلها؛ الهيدروليكية/الهوائية تضمن فتحًا سريعًا في الطوارئ | حدد نوع القفل وزمن الاستجابة (مثلًا <2 ثانية للهيدروليكي) |
| جدول الفحص والاستبدال | عدم إجراء الفحص يؤدي إلى فقدان انضغاط السدادة وزيادة التسرب | حدد فترة الفحص (مثلًا كل 6 أشهر) ودورة الاستبدال (مثلًا 5 سنوات للخطة أ) |
جميع البيانات من محتوى الصفحة. تحقق من ظروف المنجم الفعلية (ضغط الهواء، الرطوبة، درجة الحرارة) قبل اختيار الخطة
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
أبواب التهوية المتشابكة: الموقع والعدد وفحص الاكتمال
الطبقة العليا لأجهزة أبواب التهوية هي اللائحة التنظيمية: الأبواب المتشابكة في طريق الوصل بين مدخل الهواء ومرجع الهواء لها موقع وعدد وفحص اكتمال موثق — وكل ما عدا ذلك هو مجال مرونة الخطة. نفّذ هذا الجدول بندًا بندًا وتجاوز البوابة التنظيمية أولًا.
| بند الفحص | المتطلب التنظيمي / التشغيلي |
|---|---|
| الموقع | طريق الوصل بين مدخل الهواء ومرجع الهواء (يفصل هواء الدخول عن هواء الرجوع) |
| الأبواب المتشابكة الأمامية | لا يقل عن 2 |
| الأبواب العكسية | لا يقل عن 2؛ أو 2 باب متشابك يجمع وظيفة الأمامي والعكسي |
| فحص الاكتمال | فحص الاكتمال الدوري |
| نتيجة العطل | تعطل التشابك → دارة هوائية قصيرة → انعدام الهواء في جبهة العمل → تراكم الغاز |
| معيار مقاس الأجهزة | لا توجد مواصفة منتج مخصصة (مقاسات مسمار التقييد/الحامل = الفجوة المسجلة) — القبول وفق إجراء عمل المشغّل / خطة التهوية |
يتبع الموقع وعدد الأبواب Coal Mine Safety Regulations المادة 165 (إصدار 2025، نافذة اعتبارًا من 2026-02-01): يجب ألا يقل طريق الوصل بين مدخل الهواء ومرجع الهواء عن 2 باب متشابك أمامي و 2 باب عكسي (أو 2 باب متشابك يجمع الوظيفتين)[^1]؛ وعبارة "فحص الاكتمال الدوري" و "حجم مسمار التقييد/الحامل = الفجوة المسجلة" مأخوذة من جدول المشهد في §5[^1]؛ وعلى الجانب الأمريكي، يجعل اعتماد خطة التهوية وفق 30 CFR 75.370 مقاسات الخطة هي مقاسات الشراء (§4)؛ وتتبع عبارة "لا توجد مواصفة تجارية موحدة، الاختيار على مستوى إجراء العمل" §4[^19][^20]. تم اقتباس بنود اللوائح العامة وأرقام المواصفات فقط؛ لم يتم استنساخ أي بيانات جدولية خاصة بمواصفات المنتجات.
المرجع الفني للقطاع
تعطّل قفل الباب: كيف يحدث قِصر في مسار التهوية، خطوة بخطوة
يعتمد بابان على وصلة التعشيق المتبادل لضمان بقاء باب واحد مغلق على الأقل — عند تصلّب التعشيق وتعذّر حركته، لا يقتصر الضرر على باب لا يُفتح، بل يحدث قِصر في مسار تيار الهواء. تتبّع السلسلة بهذا الترتيب، ونفّذ الفحص اليومي بالترتيب نفسه.
- 1وصلة التعشيق / أجزاء التحديد تبقى دون تشغيل لفترات طويلة — في طريق رطب ومغبر، قد تبقى أجزاء التعشيق الميكانيكي دون تشغيل لأشهر وتبدأ أسطح الاحتكاك فيها بالتآكل والالتصاق
- 2تتآكل الأجزاء المعدنية وتتكتّف — الخط الأساسي لإدارة التآكل تحت الأرض هو الطلاء بالزنك أو القصدير للمسامير والصواميل والحلقات (متطلب الأجهزة الكهربائية المقاومة للانفجار)؛ وبمجرد تضرر الطلاء يزداد التكتّف سوءًا
- 3ينحشر باب واحد في وضع الفتح — يشكّل البابان الآن ممرًا نافذًا ويحدث قِصر في مسار هواء السحب/الراجع
- 4قِصر مسار الهواء ← انخفاض الهواء الفعّال عند وجه العمل ← فشل تخفيف الغاز ← تراكم، وهو حدث سلامة تهوية
- 5الدفاع: فحص روتيني للسلامة مع اختبار الفتح/الإغلاق حسب وتيرة إجراء تشغيل المشغّل (لا توجد مواصفة موحدة)؛ ميدانيًا، حالة الباب تغيّر نقطة تشغيل المنجم بالكامل في الزمن الحقيقي وأنظمة VOD تتعرّض للتخريب المتعمّد — الموثوقية تأتي من الإدارة اليومية، وليس من تركيب لمرة واحدة
سلسلة الآلية والنتائج (فشل التعشيق ← قِصر مسار الهواء ← انقطاع الهواء عن وجه العمل ← تراكم الغاز) تتبع §2 FM-7، بما يتوافق مع منطق التعشيق في المادة §165 من لوائح سلامة مناجم الفحم[^1]؛ والخط الأساسي لإدارة تآكل المعادن تحت الأرض (مسامير وصواميل وحلقات مطلية بالزنك/القصدير، وفق متطلبات الأجهزة الكهربائية المقاومة للانفجار) و"فتح/إغلاق الباب يولّد نبضات ضغط" يتبعان §1[^21][^11]؛ و"حالة الباب تغيّر نقطة تشغيل المنجم بالكامل في الزمن الحقيقي، وأنظمة VOD تتعرّض للتخريب المتعمّد، وفنيو/مهندسو التهوية يعانون من إرهاق العمل" مصدره مجتمع Reddit ميداني مباشر (موثوقية متوسطة)[^22]؛ و"فحص السلامة الروتيني" و"لا توجد مواصفة موحدة — الاختيار على مستوى إجراء التشغيل" يتبعان §5/§4[^19][^20]. لا تتوفر مقاسات أو عزم شد للتعشيق (لا يوجد منشور — فجوة موثّقة).
المرجع الفني للقطاع
قبول أجهزة باب التهوية: لا يوجد معيار مخصص، لذا يُحتكم إلى إجراءات التشغيل
باب التهوية هو منشأة تهوية وأجهزته جزء تابع — أساس القبول عادة ليس معيار منتج بل إجراءات تشغيل المشغّل وخطة التهوية. هذه النقاط الأربع تحدد الحدود والأساس.
- ضمن النطاق: حامل الباب وقطع التحديد، وأجزاء الربط للتعشيق/المفصلة، ومسامير التثبيت الداعمة — وهذا يقع داخل حدود المثبتات عالية القوة لجميع الفئات
- خارج النطاق: ضلفة الباب ليست أداة تثبيت — ضلفة باب مقاوم للانفجار/باب تهوية هي جزء إنشائي وغير معدني، فلا تسعّرها كأجهزة
- لا توجد مقاسات مخصصة منشورة: مقاسات مسامير حامل مفتاح الحد بلا دليل خارجي (فجوة موثقة) — لا يوجد "مقاس قياسي في الصناعة" للنسخ؛ اذكر ظروف الخدمة ونقاط التثبيت وفق إجراءات تشغيل المشغّل
- أساس القبول: يشترط 30 CFR 75.370 الأمريكي اعتماد خطة التهوية، وتصبح المقاسات الواردة في الخطة هي مقاسات الشراء؛ على الجانب الصيني يكون الاختيار على مستوى إجراءات التشغيل دون وجود ورقة مواصفات تجارية موحدة
حدود التوريد — ما هو ضمن النطاق لحامل الباب وقطع التحديد، وما هو خارج النطاق لضلفة الباب — يتبع §5[^1]؛ فجوة مقاس مسمار التحديد/الحامل تتبع §2 FM-7[^1]؛ اللائحة الأمريكية باعتبارها مواصفة (موافقة خطة التهوية 30 CFR 75.370) والاختيار على مستوى إجراءات التشغيل في الجانب الصيني يتبعان §4[^10][^19][^20]. لم تُذكر مقاسات مسامير أو عزوم ربط (لا يوجد منشور — فجوة موثقة).
المرجع الفني للقطاع
حدّد ضغط الباب أولاً من نقطة تشغيل المروحة
الفرق الضغطي عبر باب التهوية ليس فئة تختارها اعتباطاً — بل تحدده حالة التشغيل الفعلية لنظام التهوية في ذلك الموقع. أرفق نقطة تشغيل المروحة بطلب التسعير.
توفر مراوح التطوير المحورية العكسية السائدة (No. 5.6–7.1، 2×11–2×45 kW) ضغطاً كلياً حوالي 400–6700 Pa؛ ويغطي خط FBD الكامل (22 مقاساً) نطاق 172–8600 Pa؛ ومع الوحدات الكبيرة التي تغذي مسافات طويلة يمكن أن يصل الضغط الساكن في المجرى إلى 5000–8000 Pa. لا يمكن أن يتجاوز فرق الضغط عبر الباب الضغط الكلي الذي يمكن لنظامه توفيره (مرتبة حجم)، وهو يتأرجح مع حمل المروحة الرئيسية وفتح/إغلاق الباب. لا تكتفِ بكتابة "ضغط منخفض/متوسط/عالٍ" — أرفق طراز المروحة ونقطة التشغيل، وطول خط الإرسال وعدد الانعطافات، ودع المورّد يحجّم وفق النظام الفعلي.
أرقام الضغط تتبع §1 (طيف الضغط الموجب)[^11][^2]: مراوح التطوير المحورية العكسية السائدة (No. 5.6–7.1) حوالي 400–6700 Pa، وخط FBD الكامل (22 مقاساً) يغطي 172–8600 Pa، والضغط الساكن في مجرى الهواء مع الوحدات الكبيرة التي تغذي مسافات طويلة يمكن أن يصل إلى 5000–8000 Pa (القيمة المنقحة التي تحل محل 1000–3000 Pa في مسودة L1). "فرق ضغط الباب ≤ الضغط الكلي للنظام" هو **تقدير مرتبة حجم** (استدلال على مستوى المشهد، ليس قيمة مقاسة أو لائحية، ومُشار إليه كذلك في المتن)؛ تقسيم <1 kPa / 1–3 kPa / >3 kPa ليس له أساس مباشر في قاعدة المعرفة ولا يُنقل كحقيقة مُقررة — استخدمه فقط كمقياس مرجعي للتحجيم في الموقع.
المرجع الفني للقطاع
موثوقية أجهزة أبواب التهوية: نصفها يكمن في منظومة الصيانة
تركيب الأجهزة هو مجرد البداية — استمرارية هذه المهنة تقوم على التنفيذ اليومي لمنظومة الاستجابة للتهوية. توافقوا على هذه النقاط الأربع وتوقفوا عن المراهنة بالموثوقية على تركيب لمرة واحدة.
- الدور التابع: فشل التعشيق هو في جوهره "فشل منشأة" والمثبت ليس إلا حلقة واحدة — الأجهزة الصحيحة لا تضمن تعشيقاً موثوقاً
- وتيرة فحص السلامة: تخضع الأبواب على طريق الوصل بين مجرى السحب ومجرى الراجع لفحص روتيني لسلامة التركيب (متطلب جدول المشاهد)، وينص نظام الصيانة نفسه تحت الأرض على فحوصات يومية لمشابك الوصلات وسلامة الإغلاق وارتخاء الوصلات — دوّن وتيرة الفحص هذه في اتفاقية التشغيل والصيانة
- الواقع الميداني: فتح/إغلاق الأبواب وحركة المعدات في المنحدر يغيّران نقطة تشغيل المنجم بأكمله في الزمن الحقيقي؛ وتتعرّض أنظمة VOD (التهوية حسب الطلب) للتخريب المتعمّد — انضباط التنفيذ والفحص لدى طاقم الميدان هو ما يقرر ما إذا كانت الأجهزة تعمل فعلياً
- إجراءات طلب عرض السعر: دوّن تردد التشغيل (دورات الفتح/الإغلاق اليومية)، وتيرة الفحص/الاختبار وفئة بيئة التآكل في الاستفسار واتفاقية التشغيل والصيانة؛ لا توجد مواصفة موحدة للاختيار ويُحدد على مستوى إجراء عمل المشغّل — التوافق مع الموقع الفعلي أفضل من نسخ قائمة منجم آخر
دور "الجزء التابع" وعواقب الفشل تتبع §2 FM-7[^1]؛ و"الفحص الروتيني لسلامة التركيب" يتبع جدول المشاهد في §5[^1]؛ و"الفحوصات اليومية لمشابك الوصلات وسلامة الأشرطة اللاصقة وارتخاء الوصلات" تعكس دليل صيانة خاص بمصنّع مجاري التهوية[^21]، ومستشهد به هنا باعتباره نفس انضباط الصيانة تحت الأرض؛ و"حالة الباب تغيّر نقطة التشغيل في الزمن الحقيقي، وأنظمة VOD تتعرّض للتخريب، وفنيو/مهندسو التهوية مثقلون بالعمل" مصدره مجتمع Reddit (موثوقية متوسطة)[^22]؛ و"لا توجد مواصفة موحدة، والاختيار على مستوى إجراء العمل" يتبع §4[^19][^20].
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · أجهزة أبواب تهوية قياسية من الفولاذ المقاوم للصدأ 304 | B · الخطة ب · أجهزة أبواب التهوية الثقيلة Q235B | C · الخطة ج · أجهزة أبواب التهوية القصوى من السبائك الخاصة | |
|---|---|---|---|

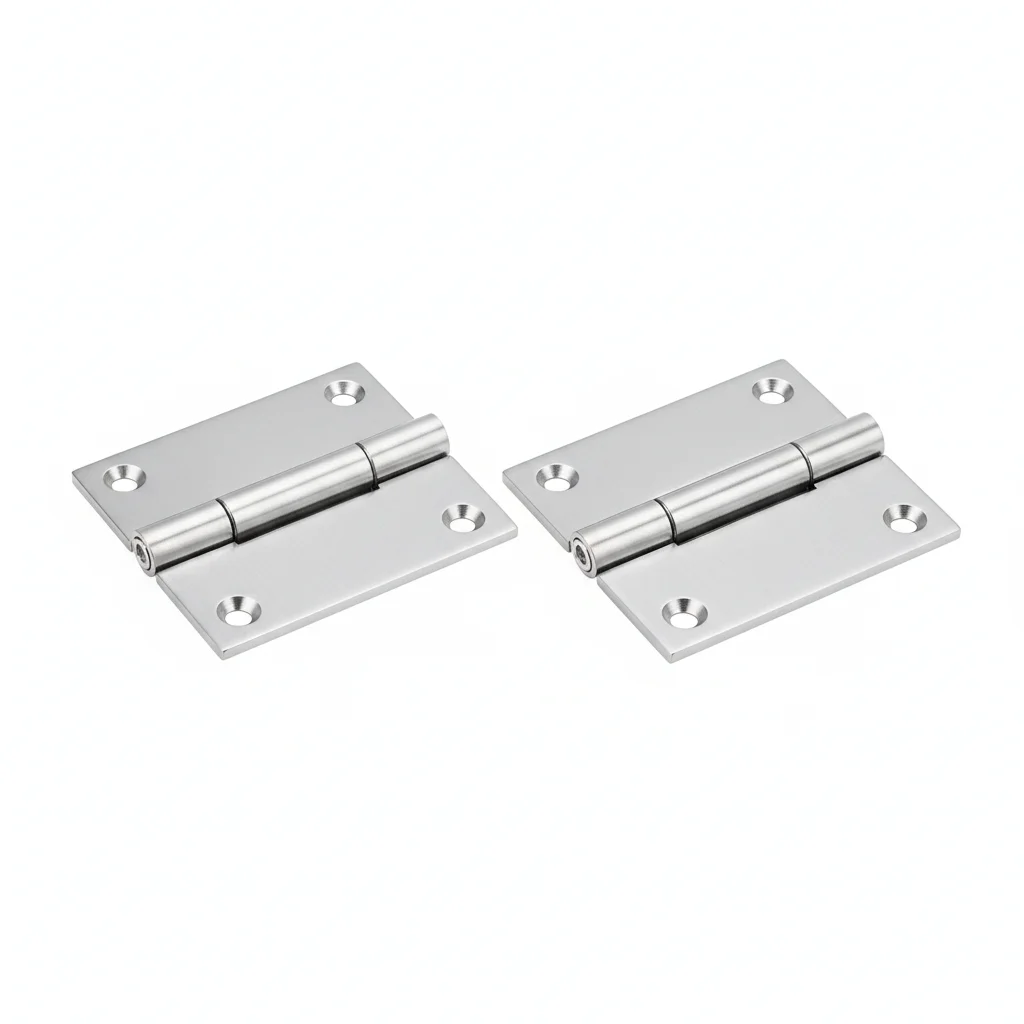

| 1. مفصلة شديدة التحمل | |||
| المواصفة | سعة تحميل ≥200 كجم، صب دقيق من الفولاذ المقاوم للصدأ 304 | سعة تحميل ≥500 كجم، Q235B مطروق + مغلفن بالغمس الساخن | سعة تحميل ≥1000 كجم، مطروقة من إنكونيل 625 |
| المادة | فولاذ مقاوم للصدأ 304 | Q235B | — |
| التشطيب | HDG >=55 ميكرومتر وفقًا لـ ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 2. قفل ميكانيكي | |||
| المواصفة | تعشيق مترابط، Q235B مغلون بالغمس الساخن | قفل متزامن ثنائي الأسطوانة، زمن الاستجابة <2 ثانية | تحكم PLC + مستشعر موضع، تعشيق تلقائي |
| المادة | Q235B | — | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 3. شريط حشو | |||
| المواصفة | مقطع عرضي على شكل D، صلادة شور 60A، مقاومة للحرارة من -40 إلى 120 درجة مئوية | مقطع عرضي على شكل P، مادة FKM مقاومة للأحماض حتى 200 درجة مئوية | قلب سيراميك Al2O3 + تغليف FFKM، مقاومة ضغط 10 كيلو باسكال |
| المادة | مطاط EPDM | مطاط EPDM | مطاط EPDM |
| الدرجة | صلادة شور 60A | — | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |

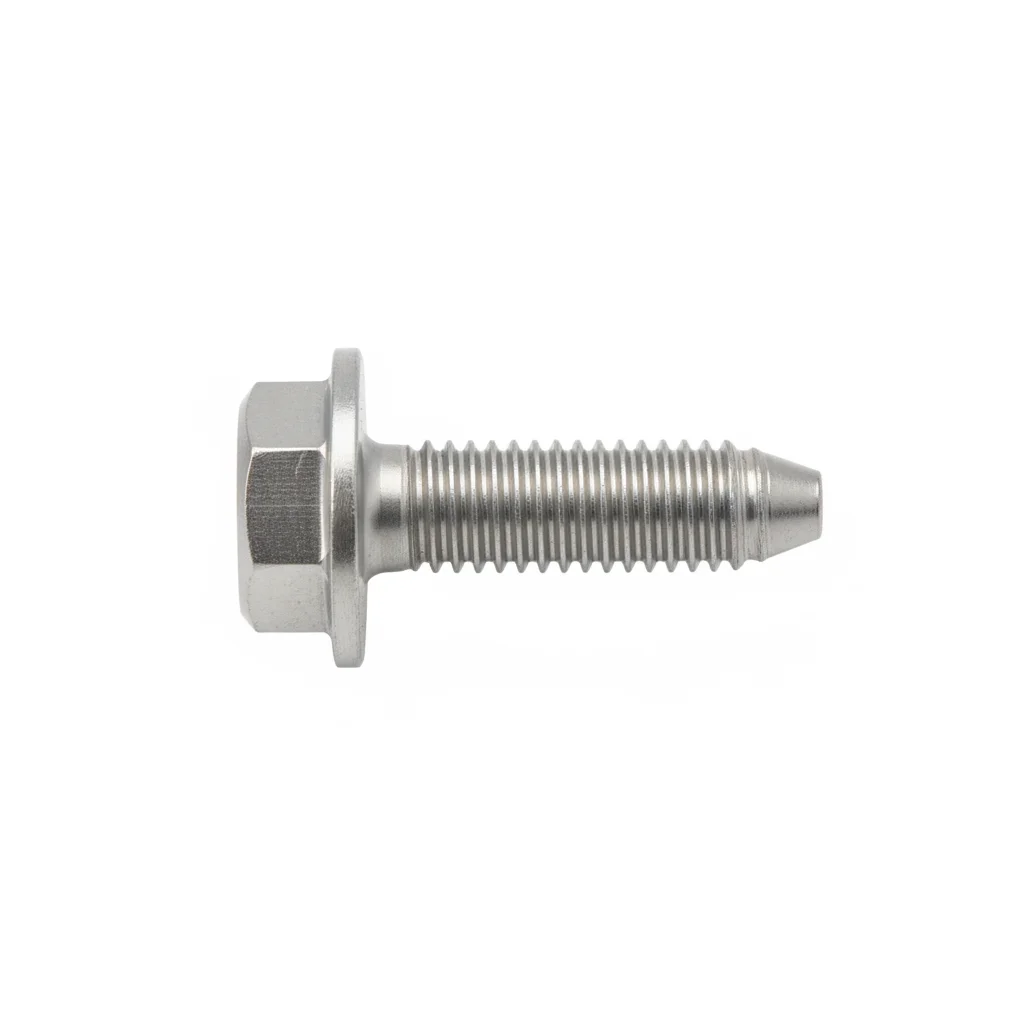

| 4. برغي تثبيت | |||
| المواصفة | M12-M16، فولاذ مقاوم للصدأ A2-70 مضاد للالتصاق | M16-M20، درجة 10.9 بطلاء ديكروميت | شريحة RFID، تسجل دورات الفتح والإغلاق وسجلات الصيانة |
| المادة | فولاذ مقاوم للصدأ 70 | — | مطاط EPDM |
| الدرجة | A2-70 | درجة 10.9 | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 5. شحم | |||
| المواصفة | شحم ليثيوم NLGI-2، يوضع على مسمار المفصلة لمنع الالتصاق | طبقة أولية إيبوكسي غنية بالزنك + طبقة علوية بولي يوريثان، مقاومة رش الملح 500 ساعة | شداد خاص، إمكانية التحكم في التحميل المسبق ±3% |
| المادة | — | بولي يوريثان | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
الخطة أ · أجهزة أبواب تهوية قياسية من الفولاذ المقاوم للصدأ 304
C3 قياسي وفقًا لـ ISO 12944-2
| مفصلة شديدة التحمل | قفل ميكانيكي | شريط حشو | برغي تثبيت | شحم | |
|---|---|---|---|---|---|
| المواصفة | سعة تحميل ≥200 كجم، صب دقيق من الفولاذ المقاوم للصدأ 304 | تعشيق مترابط، Q235B مغلون بالغمس الساخن | مقطع عرضي على شكل D، صلادة شور 60A، مقاومة للحرارة من -40 إلى 120 درجة مئوية | M12-M16، فولاذ مقاوم للصدأ A2-70 مضاد للالتصاق | شحم ليثيوم NLGI-2، يوضع على مسمار المفصلة لمنع الالتصاق |
| المادة | فولاذ مقاوم للصدأ 304 | Q235B | مطاط EPDM | فولاذ مقاوم للصدأ 70 | — |
| الدرجة | — | — | صلادة شور 60A | A2-70 | — |
| التشطيب | HDG >=55 ميكرومتر وفقًا لـ ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs |
| التغليف | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | صب دقيق من الفولاذ المقاوم للصدأ 304 | Q235B مغلون بالغمس الساخن | مقاومة للحرارة من -40 إلى 120 درجة مئوية | فولاذ مقاوم للصدأ A2-70 مضاد للالتصاق | يوضع على مسمار المفصلة لمنع الالتصاق |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بيلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط نجمة. عزم الربط إلى 42 نيوتن متر ±2 نيوتن متر بمفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس تحسسي.
- ضع علامة طلاء مانعة للتلاعب بالعزم. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | تمنع الملوثات السطحية الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يؤثر التآكل على أكثر من 5% من مساحة سطحها أو عمق تنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام إدارة الصيانة المحوسب مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح به لفقدان الشد: 15%.
الخطة ب · أجهزة أبواب التهوية الثقيلة Q235B
C4 قاسية وفقًا للمواصفة ISO 12944-2

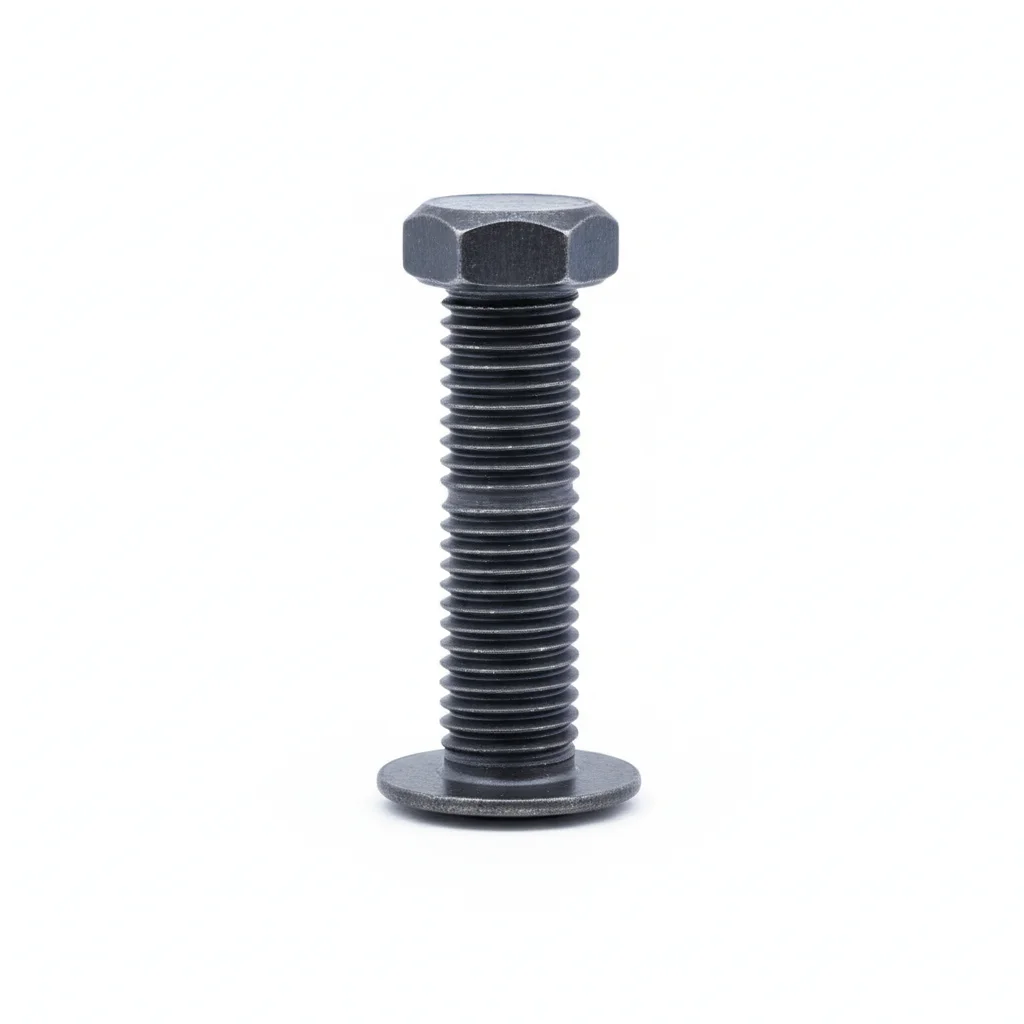

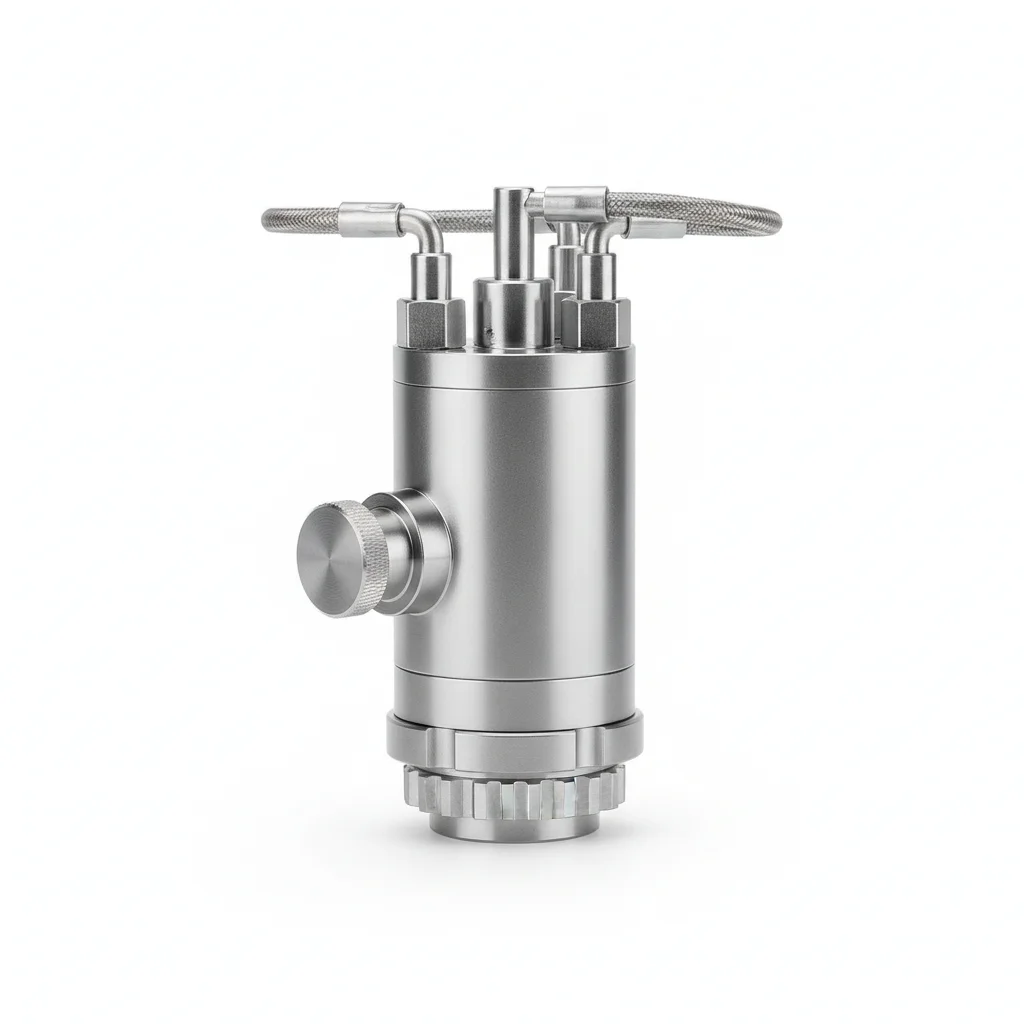

| مفصلة مقواة | جهاز قفل هيدروليكي | شريط ختم مطاطي فلوري | برغي تثبيت عالي القوة | طلاء مضاد للتآكل | |
|---|---|---|---|---|---|
| المواصفة | سعة تحميل ≥500 كجم، Q235B مطروق + مغلفن بالغمس الساخن | قفل متزامن ثنائي الأسطوانة، زمن الاستجابة <2 ثانية | مقطع عرضي على شكل P، مادة FKM مقاومة للأحماض حتى 200 درجة مئوية | M16-M20، درجة 10.9 بطلاء ديكروميت | طبقة أولية إيبوكسي غنية بالزنك + طبقة علوية بولي يوريثان، مقاومة رش الملح 500 ساعة |
| المادة | Q235B | — | مطاط EPDM | — | بولي يوريثان |
| الدرجة | — | — | — | درجة 10.9 | — |
| التشطيب | HDG >=55um وفقًا للمواصفة ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 | HDG >=55um وفقًا للمواصفة ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | Q235B مطروق + مغلفن بالغمس الساخن | زمن الاستجابة <2 ثانية | مادة FKM مقاومة للأحماض حتى 200 درجة مئوية | درجة 10.9 بطلاء ديكروميت | مقاومة رش الملح 500 ساعة |
خطوات التركيب
- قم بإزالة الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من أن خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركب مانع للتآكل للمفاصل مصنف من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. أحكم الربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع البيانات البيئية.
- اختبر السحب لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي قطعة أقل من عتبة القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ركب عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبتات غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · أجهزة أبواب التهوية القصوى من السبائك الخاصة
C5-M قصوى وفق ISO 12944-2
| مفصلة من سبيكة خاصة | نظام قفل هوائي | شريط ختم مركب سيراميكي | علامة مراقبة ذكية | عدة تركيب هيدروليكية | |
|---|---|---|---|---|---|
| المواصفة | سعة تحميل ≥1000 كجم، مطروقة من إنكونيل 625 | تحكم PLC + مستشعر موضع، تعشيق تلقائي | قلب سيراميك Al2O3 + تغليف FFKM، مقاومة ضغط 10 كيلو باسكال | شريحة RFID، تسجل دورات الفتح والإغلاق وسجلات الصيانة | شداد خاص، إمكانية التحكم في التحميل المسبق ±3% |
| المادة | — | — | مطاط EPDM | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني | ورق VCI + صندوق كرتوني |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مطروقة من إنكونيل 625 | تعشيق تلقائي | مقاومة ضغط 10 كيلو باسكال | تسجل دورات الفتح والإغلاق وسجلات الصيانة | إمكانية التحكم في التحميل المسبق ±3% |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.

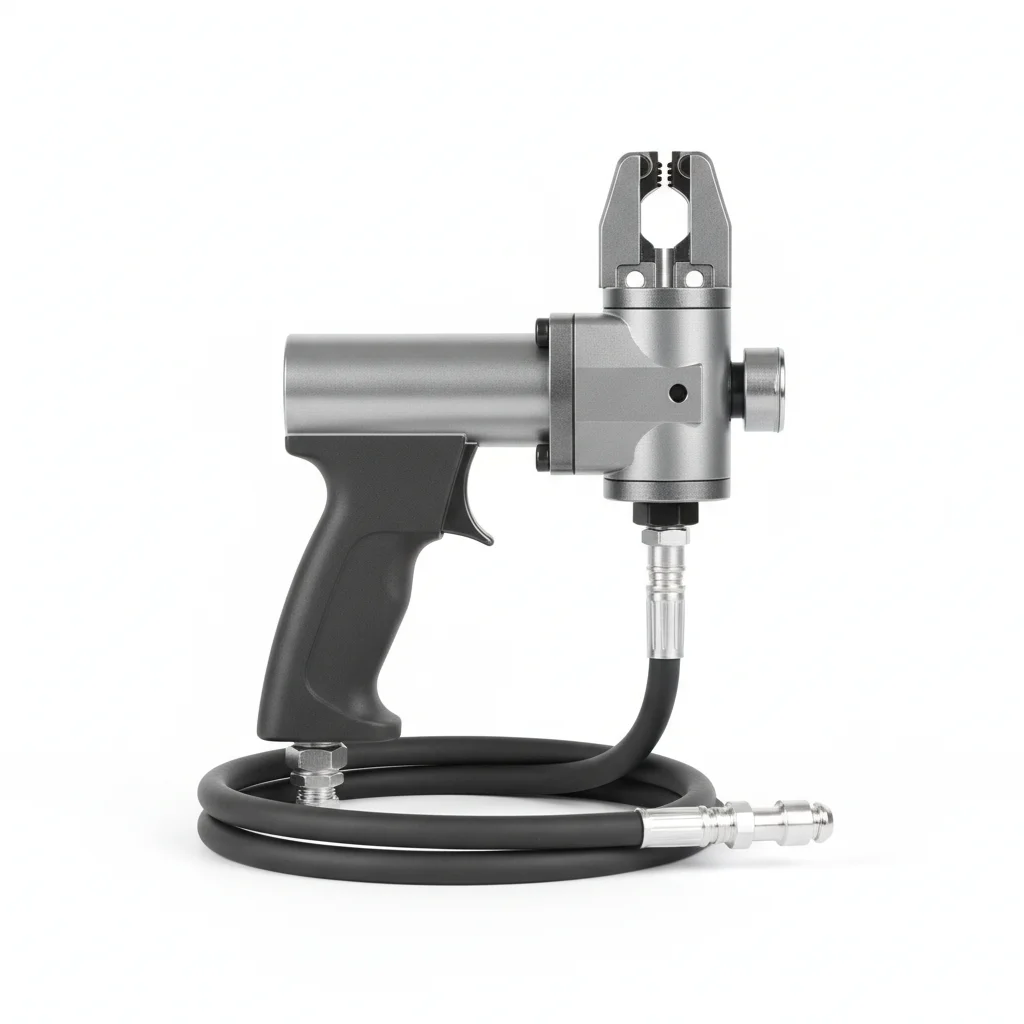

- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق بواسطة PMI من عينة 10%. وثّق للامتثال للتدقيق.
- اختبر عينة 10% باختبار الاختراق بالصبغة. استبدل أي قطعة تظهر مؤشرات تشقق.
- ضع مانع تسرب وقائي وفق المواصفات. ثبّت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبتات غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثّق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح به لفقدان الشد: 15%.
دليل الاختيار
كيفية اختيار خطة أجهزة أبواب التهوية بناءً على مستوى ضغط الهواء؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
| طريق هوائي منخفض الضغط (<1 kPa)، جاف، منخفض التآكل | الخطة A: مفصلة ثقيلة من 304 SS (الحمولة ≥200kg) + تعشيق ميكانيكي بوصلة (Q235B مجلفن بالغمس الساخن) + مانع تسرب EPDM بمقطع D (Shore 60A, -40~120°C) + مسامير تثبيت A2-70 مانعة للالتصاق (M12-M16) | C3 حسب ISO 12944-2؛ EPDM مصنف -40~120°C يناسب الطرق الهوائية الجافة منخفضة الضغط؛ الأقل تكلفة |
| ضغط هواء متوسط (1-3 kPa)، بيئة رطبة أكالة | الخطة B: مفصلة مقواة مطروقة من Q235B (الحمولة ≥500kg) + تعشيق هيدروليكي بأسطوانتين مزدوجتين (زمن الاستجابة <2s) + مانع تسرب مطاطي فلوري FKM (مقاوم للأحماض، 200°C) + مسامير Dacromet درجة 10.9 (M16-M20) | C4 قاسٍ حسب ISO 12944-2؛ FKM يقاوم الأحماض حتى 200°C؛ قدرة تحمل الضغط أعلى بنسبة 50% من القطع القياسية |
| ضغط هواء عالٍ (>3 kPa) أو حرارة عالية، عمر فائق الطول | الخطة C: مفصلة من سبيكة خاصة Inconel 625 (الحمولة ≥1000kg) + تعشيق أوتوماتيكي هوائي PLC + مانع تسرب مركب سيراميكي (لب Al2O3 + تغليف FFKM، يتحمل 10kPa) | C5-M متطرف حسب ISO 12944-2؛ Inconel 625 يقاوم أكثر من 600°C؛ المركب السيراميكي يتحمل حتى 10kPa |
| اختيار آلية القفل ومخاطر الفتح في حالات الطوارئ | التشغيل منخفض التكرار يستخدم الوصلة الميكانيكية (الخطة A)؛ الاستجابة السريعة تتطلب النظام الهيدروليكي <2s (الخطة B) أو الهوائي PLC (الخطة C)؛ إجراء اختبار يدوي للفتح/الإغلاق شهرياً | الوصلة الميكانيكية قد تتكلس عند الخمول الطويل في ظروف رطبة/مغبرة؛ الاختبار الشهري حتى بدون مرور يمنع تكلس المفصلة بالصدأ |
| جدول الصيانة والاستبدال | فحص جميع الخطط كل 6 أشهر؛ الاستبدال الكامل كل 5 سنوات (الخطة A) حتى 15-20 سنة (الخطة C) | إهمال الفحص يؤدي إلى فقدان انضغاط مانع التسرب وزيادة تسرب الهواء |
المعايير المرجعية
الأساس الفني والمعايير المرجعية
طرق الاختبار العامة وقواعد الحكم لأداء السلامة المانع للهب والمضاد للكهرباء الساكنة لمنتجات البوليمر لمناجم الفحم
نظام مراقبة سلامة تهوية مناجم الفحمعلامة السلامة لمنتجات التعدين
باب تهوية المناجمباب تهوية لمناجم الفحم
قاع بئر منجم الفحمالمراوح الصناعية - اختبار الأداء باستخدام مجاري هواء قياسية
مصطلحات تهوية المناجمالمواصفة القياسية لألواح وشرائط وأشرطة الفولاذ المقاوم للصدأ الكروم والكروم-نيكل (معيار مادة 304)
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
التالي: الاختيار وطلب عرض السعر
شماعات مجاري التهويةاتبع مسار الاختيار في هذه الصفحة للانتقال إلى صفحة طلب عرض السعر لنفس السيناريو.
موضوع ذو صلة
شماعات مجاري التهويةموضوع ذو صلة
مجاري التهويةما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
