قنوات تهوية المناجم: مقارنة المواد لتسرب الهواء والمتانة
اختر مادة القناة المناسبة بناءً على مسافة التهوية والرطوبة ودرجة الحرارة. قارن بين خيارات PVC القياسية وCR المقوى بالأسلاك وNBR القماشية مع التركيز على إحكام الوصلات ومعدات التعليق وطرق الإصلاح لتقليل تسرب الهواء وضمان السلامة
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"هذه الأمور تحدث كل يوم في خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
ارتخاء موصل القناة السريع تحت نبض تدفق الهواء
إجراءات التصحيح
الخطر-02
فشل الكسر الهش لقناة PVC في البيئات منخفضة الحرارة
إجراءات التصحيح
الخطر-03
التآكل السريع والعفن لقنوات القماش في البيئات ذات الغازات المسببة للتآكل والرطوبة العالية
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
اختيار الموصلات والعلاقات للتحكم في تسرب الهواء في مجاري الهواء
غالبًا ما لا يكون تسرب الهواء في مجاري تهوية المناجم ناتجًا عن مادة المجرى نفسه، بل بسبب الموصلات المرتخية، أو الأختام المتدهورة، أو التباعد غير الصحيح للعلاقات. يجب تحديد مشبك الحلقة الفولاذي سريع التوصيل، وبراغي الشفة، وخطافات التعليق بالمادة وعزم الربط الصحيحين لتحمل نبضات تدفق الهواء والتآكل.
ما يجب التحقق منه
- 1موصلات مشبك الحلقة الفولاذية على مجاري PVC: يتدهور مرونة ختم EPDM بعد 10^6 نبضة (3-6 أشهر) → أعد ربط العزم أو استبدل لمنع الانفصال
- 2موصلات الشفة على مجاري CR: استخدم حشوات مطاط الفلور للبيئات الرطبة
- 3تباعد العلاقات: 3 متر لمجاري PVC (خطافات PA66) مقابل 2 متر لمجاري CR (خطافات U من 304، حمولة ≥30 كجم/م) لمنع الترهل وإجهاد الوصلات
- 4شريط الإصلاح لمجاري PVC (لاصق ذاتي) مقابل رقعة لاصقة لمجاري CR (تتصلب خلال ساعتين): طريقة الإصلاح الطارئ تؤثر على وقت التوقف ومعدل التسرب
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| نوع الموصل ومادة الختم | يمكن أن تؤدي نبضات تدفق الهواء إلى ارتخاء الموصلات، مما يسبب انفصال المجرى وخطر تراكم الغاز | مشبك حلقة فولاذي مع ختم EPDM لمجاري PVC؛ شفة فولاذية مع حشوة مطاط الفلور لمجاري CR؛ قفل كام لـ NBR |
| مادة العلاقات وتباعدها | التباعد غير الصحيح أو العلاقات الضعيفة تسبب ترهل المجرى، مما يزيد من إجهاد الوصلات وتسرب الهواء | خطافات PA66 بمسافة 3 متر لمجاري PVC؛ خطافات U من 304 بمسافة 2 متر لمجاري CR؛ حبل سلكي مقوى مع شد تلقائي لـ NBR |
| توفر طريقة الإصلاح | الإصلاح السريع لتلف المجرى يمنع تفاقم تسرب الهواء ويحافظ على كفاءة التهوية | شريط PVC لاصق ذاتي للطوارئ؛ رقعة لاصقة لمجاري CR للإصلاح الدائم؛ أدرجها في عدة الصيانة |
| سلك التأريض للمجاري المضادة للكهرباء الساكنة | يمكن أن يسبب التفريغ الساكن في المناجم عالية الغاز انفجارات؛ يجب توصيل سلك التأريض بشكل صحيح | شريط نحاسي مضفر بمقطع عرضي ≥16 مم²، مؤرض بشكل موثوق وفقًا لمعايير سلامة المناجم |
يجب تأكيد بيانات معدل تسرب الهواء وقيم عزم الربط المحددة مع تقارير اختبار المورد لظروف مشروعك
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
قبول تسرّب الهواء: أيّ رقم يحكم أيّ مقطع
غالبًا ما تخلط أرقام معدل التسرّب في العروض بين ثلاثة أبعاد: الضغط الموجب مقابل الضغط السالب، وقبول المنتج مقابل تقييم الخدمة الفعلية، ومقطع مسار مجرى الهواء الذي ينطبق عليه الرقم. اعرض المعايير الأربعة القابلة للتحقق حسب المستوى المرجعي، ثم نفّذ القبول على أساس المعيار الصحيح.
| المعيار | القيمة | النطاق / الجهة المرجعية |
|---|---|---|
| مجرى الضغط الموجب، معدل التسرّب لكل 100 متر | ≤4.0% | حد مواصفة المنتج (MT/T 164-2007 الجدول 3) — للقبول في مقاطع الدفع القسري |
| مجرى الضغط السالب، معدل التسرّب لكل 100 متر | ≤5.0% | حد مواصفة المنتج (MT/T 165-2007 الجدول 4) — للقبول في مقاطع السحب |
| الإحكام في الخدمة (معامل تسرّب الهواء k، GSE 2022، على أساس بولندي) | k≤1.5×10⁻⁵ جيد؛ 1.5×10⁻⁵<k≤3×10⁻³ مقبول؛ k>3×10⁻³ غير كافٍ | يقيّم نظام تهوية قائمًا، وليس استلام البضائع |
| حد معدل التسرّب الإجمالي حسب طول مسار المجرى | <200 m لا يزيد عن 15%؛ 200-500 m لا يزيد عن 10%؛ 500-1000 m لا يزيد عن 3% | مادة سياسة شركة / مادة تدريبية (موثوقية متوسطة) — مرجع للقبول المرحلي في المقاطع الطويلة |
حدود كل 100 متر مأخوذة من MT/T 164-2007 الجدول 3 و MT/T 165-2007 الجدول 4 (ملفات PDF متاحة للعموم، الهيئة الوطنية لسلامة المناجم)[^2][^3]؛ أُلغيت المواصفتان في 2020-06 ودُمجتا في MT/T 164-2019 (مدرجة في بعض المنصات باسم KA/T 164-2019)، ولم يُدقَّق نص بنودها سطرًا بسطر — يجب إعادة التحقق قبل النشر[^4]؛ تصنيف المستوى k يتبع GSE 2022 (جامعة VŠB أوسترافا، وصول مفتوح)[^17]؛ الحدود الإجمالية حسب المسافة هي مادة إدارة هندسية صينية (موثوقية متوسطة)[^20].
المرجع الفني للقطاع
عندما تتسرب الوصلة: كيف يتآكل تدفق الهواء نحو تراكم الغاز
تسرب الوصلات هو فشل مجاري التهوية الأكثر تكرارًا والأكثر خطورة. تبدأ السلسلة من آلية فشل الختم، وكل حلقة تحمل رقمًا قابلًا للتحقق، ويتبع الفحص والقبول الترتيب نفسه.
- 1يبدأ التسرب من ضعف الختم (طية غير مضغوطة حتى النهاية، مشبك مرتخٍ، أسنان سحّاب مفقودة) أو تمزق في جسم المجرى — معدل التسرب يتناسب مع الجذر التربيعي لفرق الضغط، لذا فإن المقطع الأقرب إلى المروحة، حيث يكون ضغط المجرى أعلى، هو الأكثر تسريبًا
- 2كل تسرب يستهلك تدفق الهواء الفعّال عند الجبهة — كلما طال مسار المجرى، ظهر النقص عند النهاية بشكل أسرع
- 3نقص الهواء الفعّال ← فشل تخفيف الغاز ← تراكم. مرتكزات كمية: صمّم هامش المروحة حتى نهاية المجرى على أساس تسرب لا يقل عن 35% (دليل NIOSH لحفر الآبار العمودية)؛ عند ضخ 10,000 cfm عبر مجرى سحب بقطر 24″ موضوع على بعد 10 ft من الجبهة، تكون كفاءة تهوية الجبهة (FVE) 0.10 فقط — المسافة والتسرب معًا يحددان التخفيف
- 4حكم مقاس، فيتنام: التسرب في نظام المجاري المساعدة هو السبب الأكثر شيوعًا لنقص تدفق الهواء عند الجبهة (مناجم الفحم تحت الأرض في Quang Ninh / Uong Bi)
- 5الدفاع: بعد التشغيل، افحص مشابك الوصلات وأختام الأشرطة وإحكام الوصلات يوميًا وعالج أي ارتخاء فورًا — السيطرة على التسرب عند مصدره تحافظ على تدفق الهواء عند الجبهة
الآلية تتبع الأرشيف §2 FM-1 (GSE 2022[^17]): معدل التسرب ∝ الجذر التربيعي لفرق الضغط، ومعظم التسرب قرب المروحة؛ هامش 35% (الفصل 9، حفر الآبار العمودية) ومرتكز FVE 0.10 (الفصل 14، إنشاء الأنفاق: 10,000 cfm، مجرى سحب 24″، على بعد 10 ft من الجبهة) مأخوذان من دليل NIOSH للتحكم في الميثان في التعدين[^16]؛ "تسرب المجرى هو السبب الأكثر شيوعًا لنقص تدفق الهواء عند الجبهة" نتيجة مقاسة من مناجم الفحم تحت الأرض في Quang Ninh / Uong Bi في فيتنام (E3S Web of Conferences 2021، مستوى الملخص، ثقة متوسطة إلى عالية)[^18]؛ وممارسة الفحص اليومي مأخوذة من دليل صيانة إحدى الشركات المصنعة للمجاري[^21].
المرجع الفني للقطاع
مهمة السحب مواصفة مختلفة: المجاري المسطحة القابلة للطي تنهار
عند جبهة السحب يتعرض المجرى لضغط سالب، وليس للحالة المعكوسة ذات الضغط الموجب — وهذا يستبعد فئة كاملة من المعدات. اقرأ هذا الحد الفاصل قبل الطلب.
في دائرة الضغط السالب يتعرض المجرى للشفط، ويُشفط مجرى القماش المطلي المسطح القابل للطي على طوله بالكامل فينخنق تدفق الهواء — يجب أن تستخدم مسارات الضغط السالب مجرى هيكليًا بسلك حلزوني: يستخدم ABC MineDuct خطوة سلك حلزوني 3″ (76 mm) للسحب و6″ للدفع بالهواء القسري، بأقطار 8″-48″. للضغط السالب العالي على المسافات الطويلة يكون الخيار السائد مجرى صلبًا من FRP: صُمم RigiDuct صراحة للضغط السالب العالي، بتوصيل مقبس وقارنة بحشيات مطاطية، دائري 8″-48″ أو بيضاوي 14″-45″، بمقاطع 10/20 ft. هذا الحد مدوّن في تعريفات منتجات OEM: الهيكل MineDuct يغطي الضغط الموجب والسالب معًا، بينما MineVent المسطح للضغط الموجب فقط. تأكد من نمط الضغط قبل الطلب — لا تورّد أبدًا مجرى مسطحًا قابلًا للطي في دائرة ضغط سالب.
مخاطر الانهيار وتدرج خطوة السلك الحلزوني (3″ (76 mm) للسحب / 6″ للدفع القسري) مأخوذة من نشرات منتجات ABC Industries (مجرى MineDuct بسلك حلزوني)[^12][^15]؛ وتصميم RigiDuct للضغط السالب العالي وأبعاده (دائري 8″-48″، بيضاوي 14″-45″، مقاطع 10/20 ft، توصيل مقبس وقارنة بحشيات مطاطية) من المصدر نفسه[^12]؛ و"MineDuct يغطي كلا الضغطين، MineVent للضغط الموجب فقط" هو الحد التعريفي لمنتجات الشركة المصنعة الأصلية (OEM)[^12].
المرجع الفني للقطاع
قطر مجرى التهوية وطول المقطع: السلسلة الصينية مقابل سلسلة أمريكا الشمالية
تحدد سلسلة أطوال المقاطع عدد الوصلات التي يحملها مسار مجرى معين — عدد وصلات أقل يعني كمية أقل من مستلزمات التثبيت ونقاط فحص أقل. قبل الطلب وعند الفحص الوارد، طابق سلسلة القطر وطول المقطع مع مسافة مسار المجرى.
| بُعد السلسلة | المخزون الصيني الشائع | الشركة المصنعة الأصلية في أمريكا الشمالية |
|---|---|---|
| نطاق القطر | Φ400/500/600/800/1000 mm (السلسلة القياسية حتى 1600 mm) | مسطّح 12″-120″؛ هيكلي 8″-48″ |
| طول المقطع | 5/10/20 m | 25/50/100 ft |
| مطابقة المسافة بالقطر (ممارسة جهة مصنعة، موثوقية متوسطة) | <200 m استخدم Φ400؛ 200-500 m استخدم Φ500؛ 500-1000 m استخدم Φ600 | — |
تتبع سلسلة القطر/الطول والمطابقة دليل المقاسات السريع في الأرشيف §5[^12][^21]: المخزون الصيني Φ400/500/600/800/1000 mm (السلسلة القياسية حتى 1600 mm)، المقاطع 5/10/20 m؛ منتجات أمريكا الشمالية المسطحة 12″-120″، الهيكلية 8″-48″، المقاطع 25/50/100 ft؛ مطابقة المسافة بالقطر هي ممارسة جهة مصنعة (موثوقية متوسطة)[^21].
المرجع الفني للقطاع
وصلات مجاري التهوية والمشابك: ما يجب كتابته في الطلب وما يجب فحصه عند التسليم
توصيل مجاري التهوية ليس تصميم مشبك واحد فقط — تشغّل كل من الصين وأمريكا الشمالية نظام وصل خاص بها، بأبعاد وأعداد مشابك قابلة للمقارنة. طابق هذه النقاط الخمس بين الاستفسار والاستلام.
- نظاما وصل: في الصين، درزات مطوية مضاعفة للخلف مثبتة بسلك 12# (أو مشابك فولاذية / وصلات سريعة)؛ في أمريكا الشمالية، سحّابات وQuickSnap ومستلزمات حلقات معدنية مع Multi-Clips
- الممارسة الصينية للأبعاد (سياسة شركة، موثوقية متوسطة): طول الطي للخلف 150-200 mm، الوصلة ضمن 200 mm من نهاية المقطع — ضع بُعد الطي في المواصفة وليس القطر فقط
- عدد المشابك في أمريكا الشمالية (Rocvent): مشابك Multi-Clips مباعدة 20″-24″ حول المحيط، عادة 6 لمجرى 42″-48″ — عدّ المشابك مقابل القطر عند التسليم
- إيقاع فحص واحد: تتطلب أدلة صيانة مصنعي المجاري فحصًا يوميًا لمشابك الوصلات وأختام الشريط وإحكام الوصلات، يُعاد مع تمديد المجرى بتقدم جبهة العمل
- قائمة الصيانة الرسمية من Protan هي نفسها قائمة أنماط الفشل: وصلات ومخفضات تفقد إحكام الهواء، وعلّاقات وخطوط تتعطل، وتمزقات في الجسم — مع عدة إصلاح (لاصق، رقع، إبرة وخيط) تُشحن مع المجرى: رقّع في الموقع، لا توجد فترة انتظار للشركة المصنعة الأصلية تحت الأرض
تتبع أنظمة الوصل والأبعاد (طي مضاعف للخلف بسلك 12# / مشابك فولاذية / وصلات سريعة؛ طول الطي 150-200 mm، الوصلة ضمن 200 mm من النهاية — سياسة شركة، موثوقية متوسطة) جدول السيناريوهات في الأرشيف §5[^20][^13][^21]؛ تباعد Multi-Clips المحيطي 20″-24″، عادة 6 لمجرى 42″-48″، يتبع صفحة منتج وصلات Rocvent[^13]؛ الفحص اليومي وعدة الإصلاح المرافقة (لاصق، رقع، إبرة وخيط) مأخوذة من أدلة صيانة مصنعي المجاري وصفحة منتج Protan[^21][^14].
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · قناة PVC القياسية المقاومة للهب | B · الخطة ب · قناة ثقيلة مقواة بأسلاك مطاط CR | C · الخطة ج · قناة كانفاس إكستريم من مطاط النتريل | |
|---|---|---|---|
| 1. قناة ضغط إيجابي | |||
| المواصفة | φ300-600مم×10م/قطعة، قماش مطلي بـ PVC مع سلك فولاذي | قطر 600-1000 مم × 20 متر/قطعة، طلاء CR + سلك فولاذي عالي القوة | φ800-1200مم×30م/قطعة، NBR + أراميد |
| المادة | PVC | Q235B | NBR |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 |
| 2. موصل سريع | |||
| المواصفة | مشبك حلقي فولاذي، مع حشية مطاط EPDM | شفة فولاذية + تثبيت ببراغي، حشية مانعة للتسرب من مطاط الفلور | شفة من سبائك الألومنيوم + قفل كام، تجميع وفك بدون أدوات |
| المادة | EPDM | — | سبائك الألومنيوم |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 |
| 3. خطاف تعليق | |||
| المواصفة | خطاف بلاستيكي مقاوم للهب PA66، بمسافة 3م | خطاف U من الفولاذ المقاوم للصدأ 304، تباعد 2 متر، سعة تحميل ≥30 كجم/م | حبل سلك فولاذي + مجموعة بكرة، شد تلقائي لمنع الترهل |
| المادة | PA66 | 304 | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 |

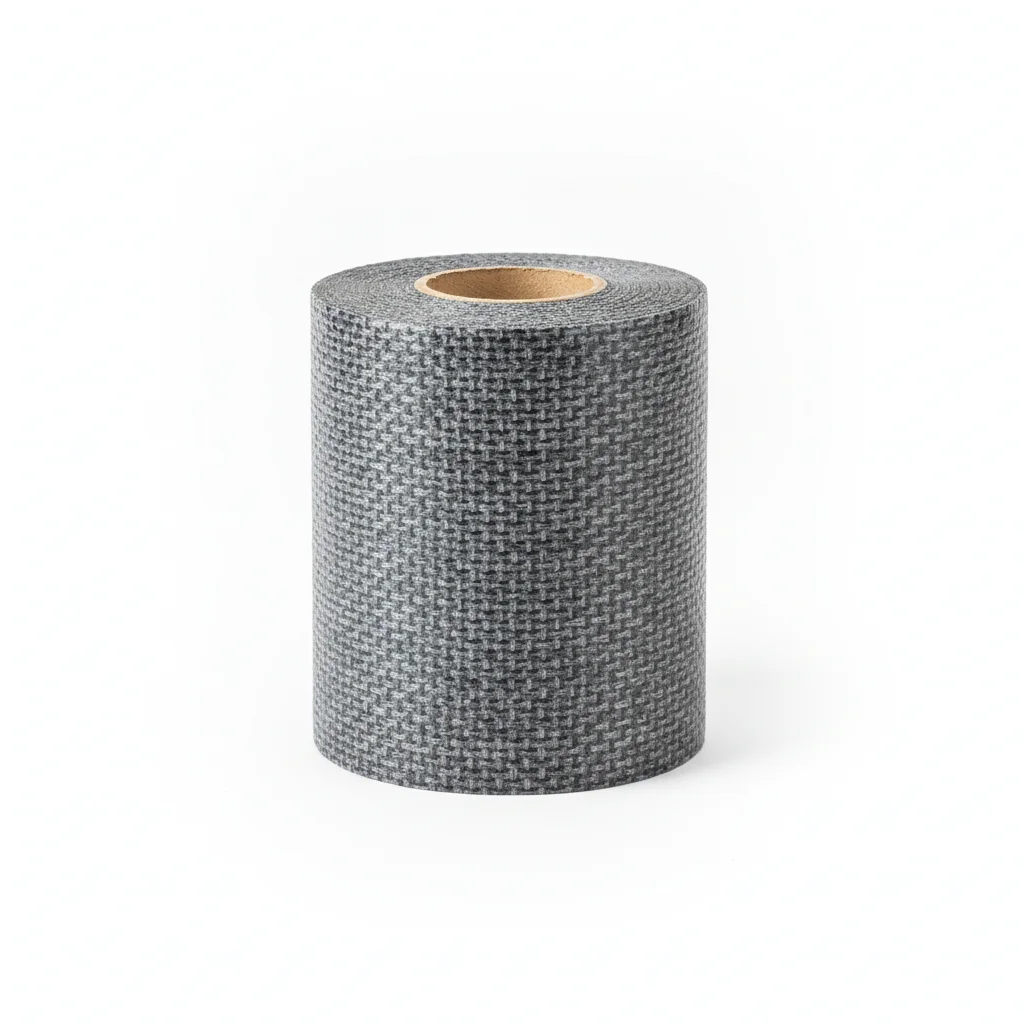

| 4. شريط إصلاح | |||
| المواصفة | شريط لاصق ذاتي من PVC، عرض 50مم، للإصلاح الطارئ | لاصق CR + رقعة، معالجة في درجة حرارة الغرفة لمدة ساعتين | شريحة RFID، تسجيل وقت التركيب وسجلات الفحص |
| المادة | PVC | — | مطاط EPDM |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 |
| 5. علامة تعريف | |||
| المواصفة | فيلم عاكس، يوضح المواصفات واتجاه التدفق | مقياس رياح محمول، كشف دوري لمعدل تسرب الهواء | شريط نحاسي مضفور، مساحة المقطع العرضي ≥16مم²، تأريض موثوق |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 |
الخطة أ · قناة PVC القياسية المقاومة للهب
معيار C3 وفقًا لـ ISO 12944-2

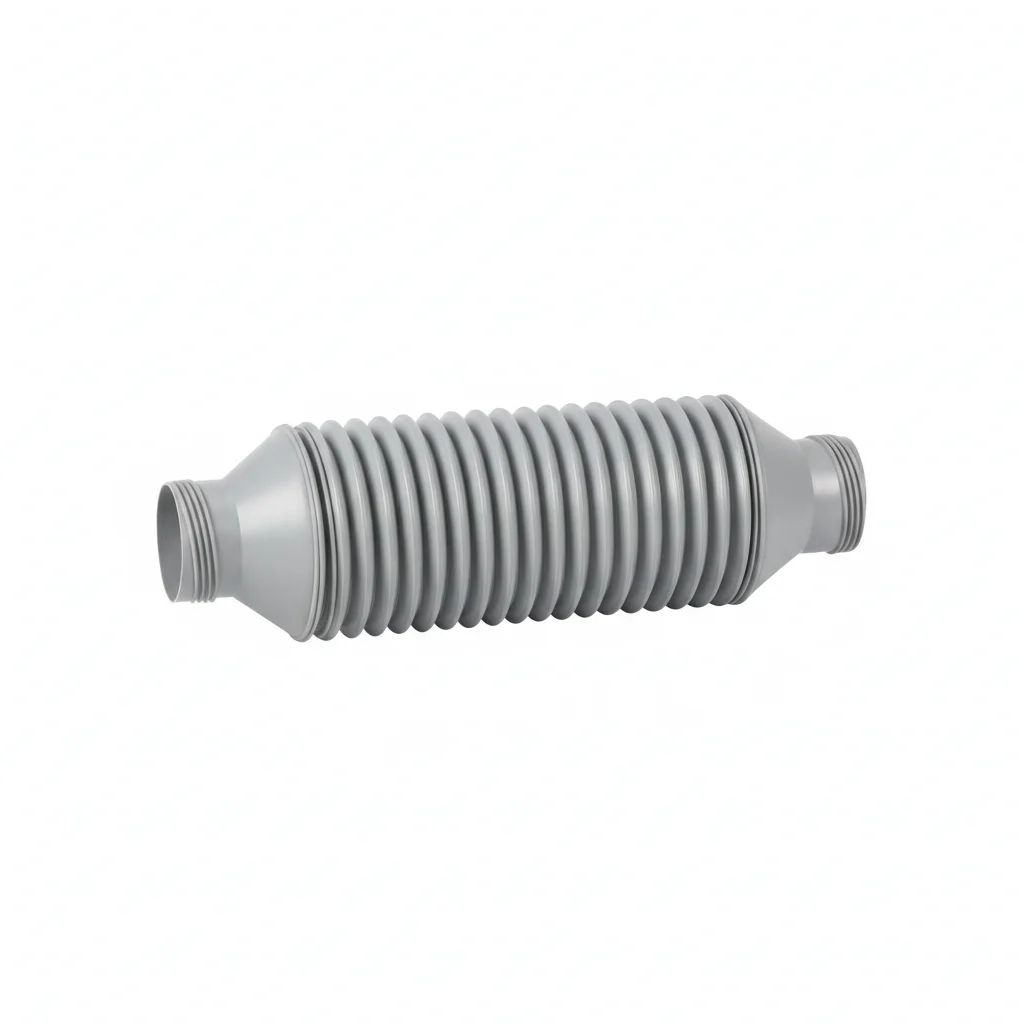

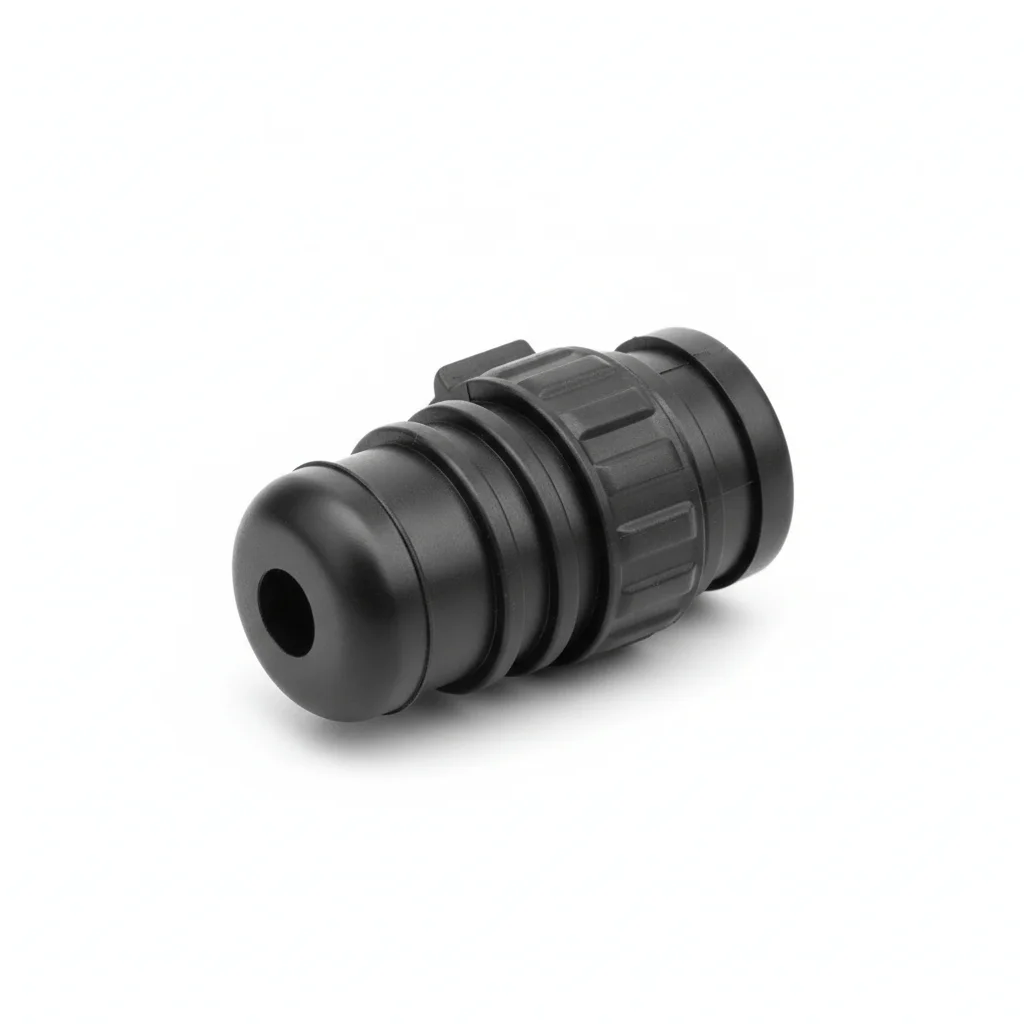

| قناة ضغط إيجابي | موصل سريع | خطاف تعليق | شريط إصلاح | علامة تعريف | |
|---|---|---|---|---|---|
| المواصفة | φ300-600مم×10م/قطعة، قماش مطلي بـ PVC مع سلك فولاذي | مشبك حلقي فولاذي، مع حشية مطاط EPDM | خطاف بلاستيكي مقاوم للهب PA66، بمسافة 3م | شريط لاصق ذاتي من PVC، عرض 50مم، للإصلاح الطارئ | فيلم عاكس، يوضح المواصفات واتجاه التدفق |
| المادة | PVC | EPDM | PA66 | PVC | — |
| الدرجة | — | — | — | — | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية | من -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | قماش مطلي بـ PVC مع سلك فولاذي | حشية مطاط EPDM | بمسافة 3م | إصلاح طارئ | توضيح المواصفات واتجاه التدفق |
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1مم لكل 100مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من جلوسها الصحيح. قس عينة 5% باستخدام مقياس المحسس.
- ضع علامة طلاء الختم على العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي مثبت يقل عن 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ب · قناة ثقيلة مقواة بأسلاك مطاط CR
C4 بيئة قاسية وفقًا لمعيار ISO 12944-2

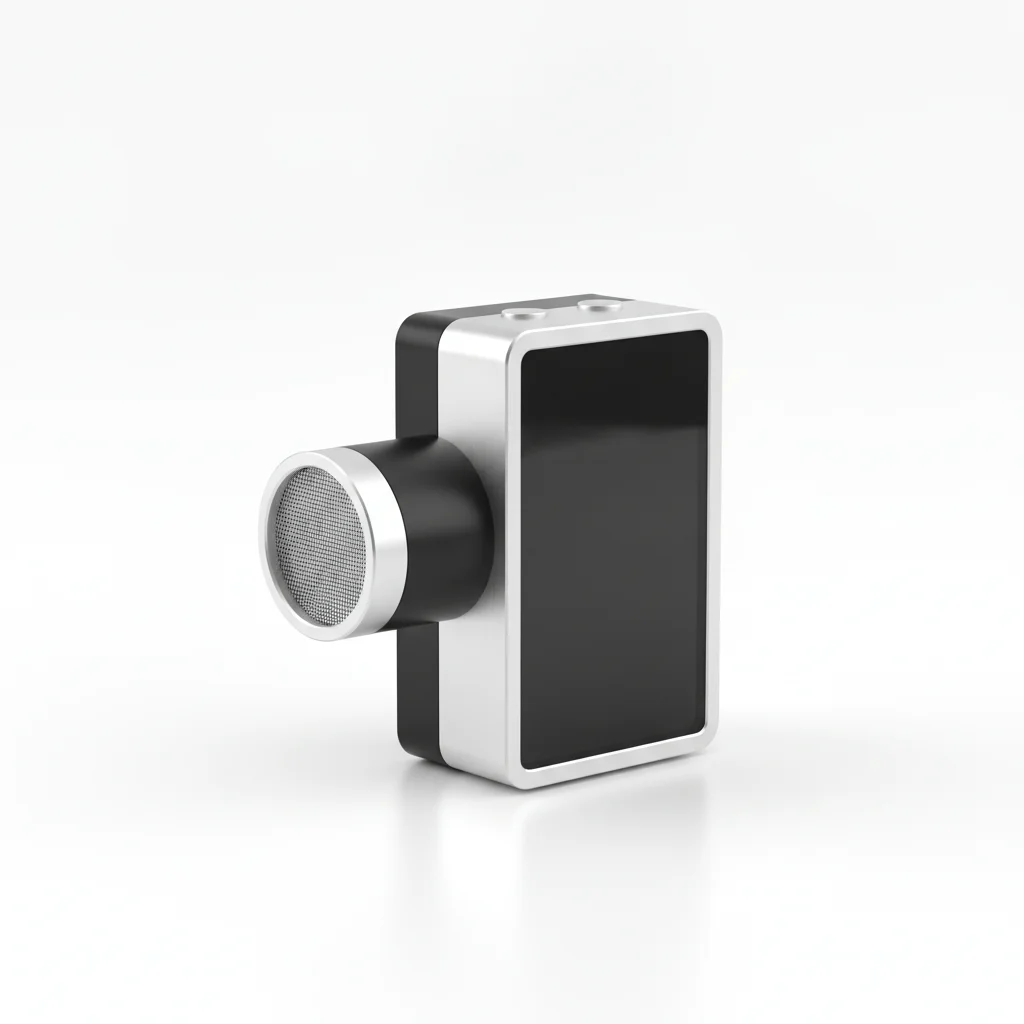

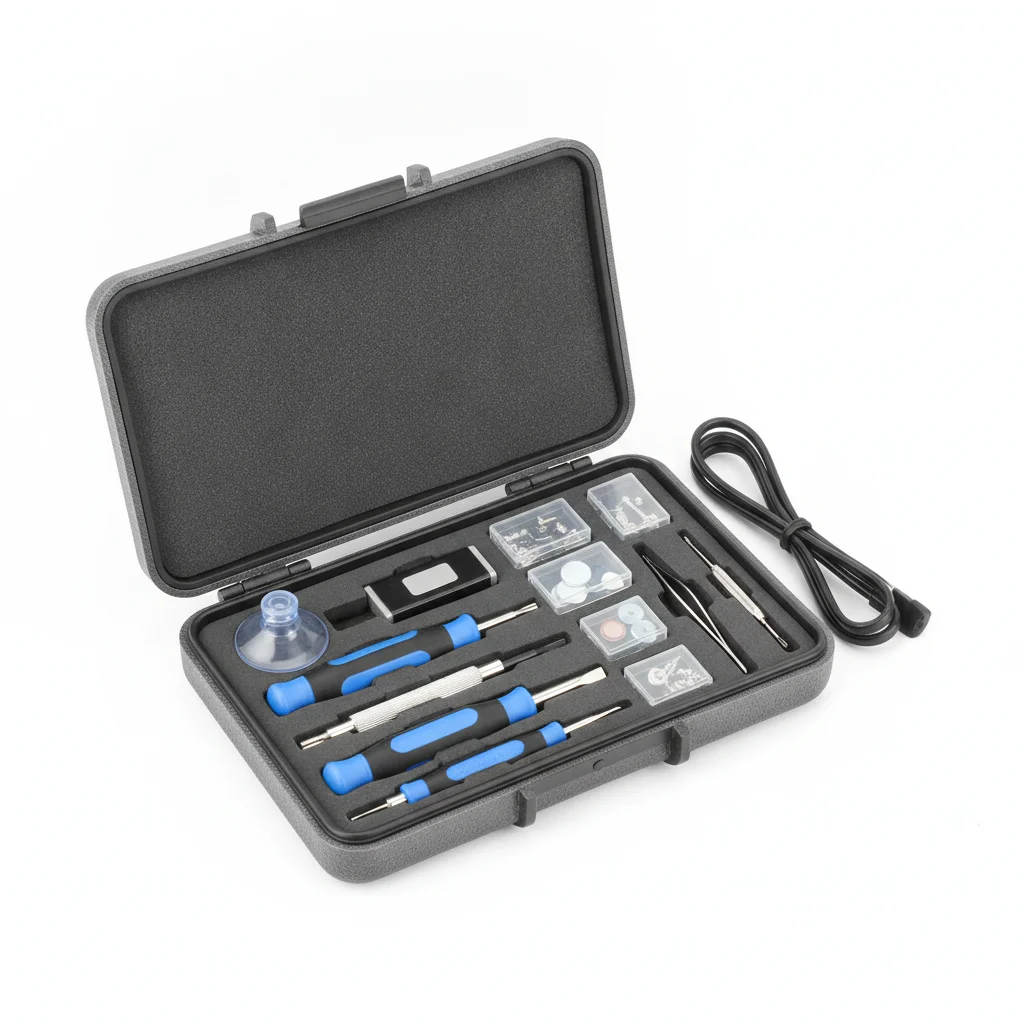

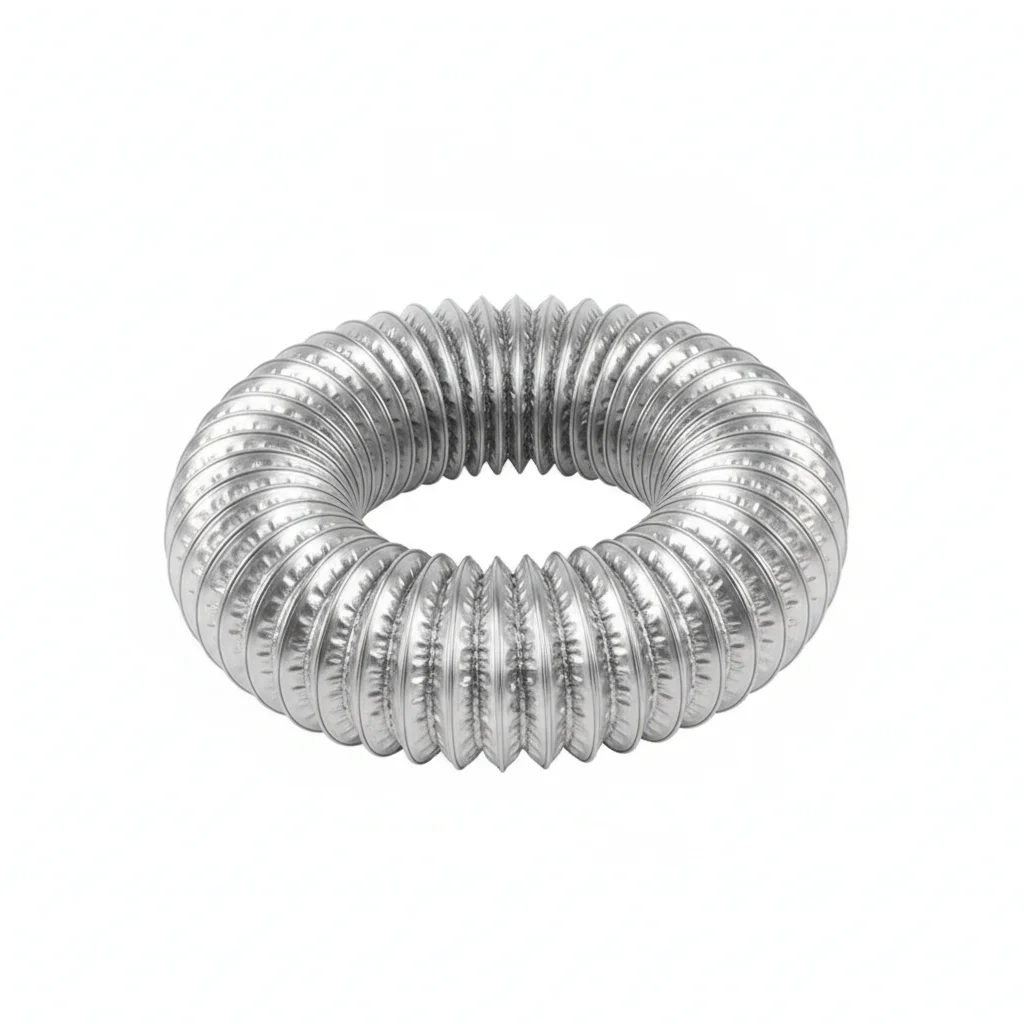

| قناة مقواة بأسلاك | موصل شفة | خطاف تعليق | عدة إصلاح مخصصة | مراقب تدفق الهواء | |
|---|---|---|---|---|---|
| المواصفة | قطر 600-1000 مم × 20 متر/قطعة، طلاء CR + سلك فولاذي عالي القوة | شفة فولاذية + تثبيت ببراغي، حشية مانعة للتسرب من مطاط الفلور | خطاف U من الفولاذ المقاوم للصدأ 304، تباعد 2 متر، سعة تحميل ≥30 كجم/م | لاصق CR + رقعة، معالجة في درجة حرارة الغرفة لمدة ساعتين | مقياس رياح محمول، كشف دوري لمعدل تسرب الهواء |
| المادة | Q235B | — | 304 | — | — |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | طلاء CR + سلك فولاذي عالي القوة | حشية مانعة للتسرب من مطاط الفلور | سعة تحميل ≥30 كجم/م | معالجة في درجة حرارة الغرفة لمدة ساعتين | كشف دوري لمعدل تسرب الهواء |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مانعًا للتآكل في الوصلات يتحمل درجات حرارة من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طبقة حماية مقاومة للطقس. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. ينفصل الوصل في ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البراغي | التلوث السطحي يمنع الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · قناة كانفاس إكستريم من مطاط النتريل
C5-M شديد وفقًا للمعيار ISO 12944-2

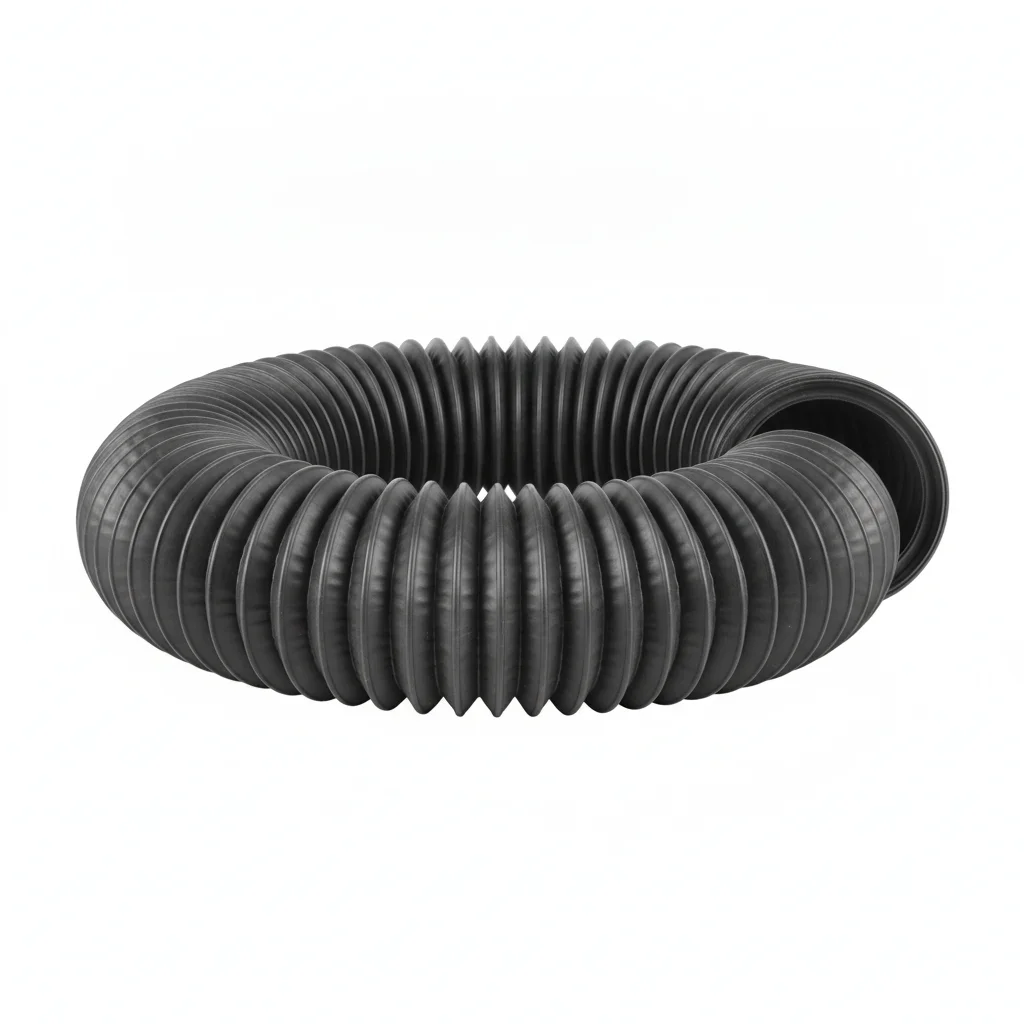

| قناة الضغط الإيجابي من الكانفاس | موصل معدني سريع الفك | نظام تعليق مقوى | علامة مراقبة ذكية | سلك تأريض مضاد للكهرباء الساكنة | |
|---|---|---|---|---|---|
| المواصفة | φ800-1200مم×30م/قطعة، NBR + أراميد | شفة من سبائك الألومنيوم + قفل كام، تجميع وفك بدون أدوات | حبل سلك فولاذي + مجموعة بكرة، شد تلقائي لمنع الترهل | شريحة RFID، تسجيل وقت التركيب وسجلات الفحص | شريط نحاسي مضفور، مساحة المقطع العرضي ≥16مم²، تأريض موثوق |
| المادة | NBR | سبائك الألومنيوم | — | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرون وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | NBR + أراميد | تجميع وفك بدون أدوات | شد تلقائي لمنع الترهل | تسجيل وقت التركيب وسجلات الفحص | تأريض موثوق |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرون.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10٪. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10٪ باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3٪. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80٪ من عزم الربط المحدد. استبدل البراغي التي بها تآكل يؤثر على أكثر من 5٪ من مساحة السطح أو عمق تنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20٪. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح به لفقدان الشد: 15٪.
دليل الاختيار
كيف تختار حل قناة التهوية بناءً على مسافة التهوية؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| ظروف التشغيل | الخيار الموصى به | الأساس الرئيسي |
| تهوية مسافة قصيرة (<200m)، نفق جاف | الخطة A: مجرى تهوية قياسي مثبط للهب من PVC (φ300-600mm×10m، نسيج مطلي بـ PVC + سلك فولاذي، V-0) + وصلة سريعة بمشبك حلقي فولاذي (ختم EPDM) + خطافات تعليق PA66 بتباعد 3m | C3 (ISO 12944-2) للأنفاق الجافة؛ مثبط لهب V-0؛ أقل تكلفة |
| مسافة متوسطة-طويلة (200-500m)، بيئة رطبة | الخطة B: مجرى مطاطي مقوى بسلك من CR (φ600-1000mm×20m، طلاء CR + سلك فولاذي عالي القوة، تسرب هواء <5%) + شفة فولاذية بحشية مطاط فلوري + خطافات U من 304 بتباعد 2m (حمولة ≥30kg/m) | C4 قاسٍ حسب ISO 12944-2؛ معدل تسرب هواء <5%؛ مقاومة تآكل/زيت طويلة الأمد |
| مسافة فائقة الطول (>500m) أو منجم عالي الحرارة وعالي الغاز | الخطة C: مجرى قماشي من NBR (φ800-1200mm×30m، NBR + أراميد، حرارة 120°C+، مضاد للكهرباء الساكنة) + وصلة سريعة بقفل كام + نظام تعليق بحبل سلكي فولاذي ذي شد تلقائي | C5-M متطرف حسب ISO 12944-2؛ مقاومة حرارة 120°C+؛ مضاد للكهرباء الساكنة لأجواء عالية الغاز والقابلة للانفجار |
| بيئة منخفضة الحرارة أقل من -10°C | استخدام PVC معدل مقاوم للبرودة (مع عوامل تقسية) أو مجرى مقوى بسلك بنطاق تشغيل -30°C إلى 80°C وعزل للحفاظ على السطح ≥5°C | تنخفض مقاومة صدم PVC بأكثر من 60% أقل من -10°C؛ المجرى المقوى بسلك مصنف -30~80°C |
| التحكم في إحكام الوصلات وتباعد التعليق | فحص/شد ربع سنوي لمشابك الحلقات الفولاذية؛ الحفاظ على تباعد التعليق 3m (PA66) لمجرى PVC و 2m (304) لمجرى CR | نبض تدفق الهواء (~50-150Hz) يضعف مرونة ختم EPDM بعد ~10^6 دورة؛ تباعد >4m يسبب الترهل وجيوب المياه |
المعايير المرجعية
الأساس الفني والمعايير المرجعية
طرق الاختبار العامة وقواعد الحكم للأداء الآمن لمقاومة اللهب ومضاد الكهرباء الساكنة للمنتجات البوليمرية لمناجم الفحم
نظام مراقبة سلامة تهوية مناجم الفحمالعلامة السلامة لمنتجات المناجم
قناة تهوية المناجمقناة تهوية الضغط الإيجابي من القماش المطلي لمناجم الفحم
حبل سلك فولاذيكابلات الطاقة ذات العزل المبثوق للجهود المقدرة من 1 كيلو فولت إلى 35 كيلو فولت والملحقات (مرجع مقاومة اللهب)
التعدينطريقة الاختبار القياسية لقياس الحد الأدنى لتركيز الأكسجين لدعم الاحتراق الشبيه بالشمعة للبلاستيك (مؤشر الأكسجين) (اختبار مقاومة اللهب)
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
التالي: الاختيار وطلب عرض السعر
شماعات مجاري التهويةاتبع مسار الاختيار في هذه الصفحة للانتقال إلى صفحة طلب عرض السعر لنفس السيناريو.
موضوع ذو صلة
أجهزة باب قفل الهواءموضوع ذو صلة
حوامل القنواتما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
