شماعات مجاري التهوية: البلاستيك مقابل الفولاذ المقاوم للصدأ للتعدين
لتعليق مجاري تهوية المناجم، اختر بين شماعات بلاستيكية من PA66 (للأحمال الخفيفة والطرق الجافة) وشماعات من الفولاذ المقاوم للصدأ 304 (للأحمال الثقيلة والبيئات المسببة للتآكل). قارن سعة التحميل ومقاومة التآكل ومخاطر التركيب لتجنب سقوط المجاري وفشل التهوية
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب فخاخ الشراء
"على خط الإنتاج الأمامي، تحدث هذه الأمور يوميًا."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
انفصال خطاف العلاقة تحت تأثير الانفجار مما يؤدي إلى سقوط المجرى
إجراءات التصحيح
الخطر-02
تقادم وتشقق الخطاف البلاستيكي في المناجم عالية الحرارة
إجراءات التصحيح
الخطر-03
تآكل وكسر السلسلة المعدنية في البيئة الرطبة المحتوية على الكبريت
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
الاختلافات الرئيسية بين علاقات المجاري البلاستيكية والفولاذ المقاوم للصدأ
اختيار مادة العلاقة الخاطئة يمكن أن يؤدي إلى سقوط المجاري وتوقف التهوية وتراكم الغاز. الاختلافات الرئيسية هي سعة التحميل ومقاومة التآكل وعمر إجهاد الصدمات
ما يجب التحقق منه
- 1علاقات PA66 البلاستيكية: سعة تحميل 50 كجم، مقاومة للهب V-0، مناسبة للطرق الجافة بقطر مجرى <600 مم؛ خطر كسر الإجهاد تحت تأثير الانفجار بعد 3-6 أشهر
- 2علاقات الفولاذ المقاوم للصدأ 304: سعة تحميل 100 كجم، مقاومة للتآكل، مناسبة للبيئات الرطبة المسببة للتآكل بقطر مجرى 600-1000 مم؛ عمر الخدمة 8-12 سنة
- 3للمجاري الكبيرة جدًا >1000 مم أو الضغط الأرضي المرتفع، يلزم علاقات مطروقة من Q235B بسعة تحميل 200 كجم؛ قد تفشل العلاقات البلاستيكية أو الفولاذ المقاوم للصدأ القياسية
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| قطر المجرى | يحدد سعة التحميل المطلوبة؛ العلاقة الأصغر من اللازم تخاطر بفشل الحمل الزائد | حدد نطاق قطر المجرى واختر علاقة بسعة تحميل ≥ وزن المجرى × معامل الأمان |
| تآكلية البيئة | يتدهور البلاستيك في درجات الحرارة العالية؛ يتآكل الفولاذ الكربوني في البيئة الرطبة/التي تحتوي على SO₂ | للرطوبة >90% أو SO₂ ≥20 جزء في المليون، حدد الفولاذ المقاوم للصدأ 304 أو Q235B مغلفن بالغمس الساخن |
| تردد صدمات الانفجار | الصدمات المتكررة تسبب كسر الإجهاد للخطافات البلاستيكية خلال أشهر | للانفجارات المتكررة، حدد علاقات من الفولاذ المقاوم للصدأ أو الفولاذ المطروق؛ مع تضمين صواميل قفل مانعة للارتخاء |
| متطلبات عمر الخدمة | عمر البلاستيك 3-5 سنوات؛ الفولاذ المقاوم للصدأ 8-12 سنة؛ Q235B 15-20 سنة | طابق مادة العلاقة مع العمر المطلوب |
سعات التحميل وأعمار الخدمة مبنية على ظروف قياسية؛ الأداء الفعلي يعتمد على التركيب والصيانة
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
تخطيط التعليق: الخطافات الصينية على شكل S مقابل الخطافات مزدوجة القفل في أمريكا الشمالية
مجرى تهوية واحد بنظامي تعليق: المناجم الصينية تستخدم عادة سلكًا حاملاً مع خطافات على شكل S، بينما يستخدم مصنّعو المعدات الأصلية في أمريكا الشمالية حبلاً حاملاً مع خطافات مزدوجة القفل. تتراوح المسافات من خطاف كل 0.5 m إلى نقطة كل 10 m، وأساس القبول يختلف بالقدر نفسه — قارن أدناه.
| البند | الممارسة الشائعة في الصين | ممارسة مصنّع المعدات الأصلية في أمريكا الشمالية (ABC) |
|---|---|---|
| خط التعليق | حبل/جديلة سلكية بطول كامل + خطافات على شكل S | سلك حامل + خطافات مزدوجة القفل (A-3) |
| مسافة الحوامل | تقليدياً نقطة واحدة كل 10 m؛ بعض المناجم قلصتها إلى 5 m | يُوصى بخطاف واحد كل 2 ft (0.5 m) |
| المجاري الكبيرة/الثقيلة | — | المجاري ≥48″ تحصل على وصلات تعليق مزدوجة؛ المجاري >54″ تحصل على سلك طائرات داخل الحبل الحامل |
| التأثير على التسرب | حالة تحديث بتكثيف النقاط من 10 m إلى 5 m: معدل التسرب لكل 100 متر 12%→3% (مصدر سياسة الشركة، ثقة متوسطة) | نشرة مصنّع المعدات الأصلية تثبت ممارسة التخطيط |
| أساس القبول | يقرره طاقم التهوية في المنجم على مستوى إجراء العمل (لا توجد مواصفة تجارية موحدة) | الحوامل تُشحن مع المجرى؛ القبول وفق ورقة مواصفات مصنّع المعدات الأصلية |
المسافات والممارسات تتبع الأرشيف: ABC خطاف واحد كل 2 ft (0.5 m)، وصلات مزدوجة ≥48″، سلك طائرات داخل الحبل الحامل >54″، الحوامل تُشحن مع المجرى[^12]؛ تكثيف المسافة من 10 m→5 m ونتيجة معدل التسرب 12%→3% هي حالة تحديث لمنجم واحد (مصدر سياسة الشركة، ثقة متوسطة)[^20]؛ لا توجد مواصفة تجارية موحدة لمعدات التعليق ويُحدد الاختيار على مستوى إجراء العمل في المنجم ([^19][^20]).
المرجع الفني للقطاع
خطاف مرتخٍ واحد: كيف يتراجع تدفق الهواء خطوة بخطوة عند الواجهة
نادراً ما يحدث فشل التعليق دفعة واحدة — بمجرد ارتخاء خطاف أو اتساع المسافة أو ارتخاء الخط، يبدأ المجرى بالترهل والانحناء ويتراكم فقدان تدفق الهواء تدريجياً. تتبع السلسلة العلاقة السببية؛ جدوِل عمليات الفحص بالترتيب نفسه.
- 1خطاف مرتخٍ أو مسافة واسعة جداً أو خط مرتخٍ — يترهل المجرى تحت وزنه الذاتي وينحني نحو الأرض
- 2الانحناء يرفع المقاومة الموضعية بشكل حاد — ينخفض تدفق الهواء في نهاية الخط ويرتفع الطلب على قدرة المروحة وتتغير نقطة تشغيل المروحة
- 3الهواء الفعال عند الواجهة يصبح غير كافٍ — يفشل تخفيف الغاز ويرتفع خطر التراكم
- 4مرجع مقياسي: في حالة تحديث لمنجم واحد، أدى تكثيف نقاط التعليق من 10 m إلى 5 m إلى خفض معدل التسرب لكل 100 متر من 12% إلى 3% (مصدر سياسة الشركة، ثقة متوسطة)
- 5الدفاع: فحوصات يومية لمشابك الوصلات وأختام الشريط وارتخاء الوصلات، تُكرر مع تقدم الواجهة — "شده عندما يترهل" هو نقطة التحكم الوحيدة في الوقت الفعلي في هذه السلسلة
الآلية تتبع الأرشيف §2 FM-2 (GSE 2022[^17]): خطاف مرتخٍ / مسافة واسعة جداً / خط مرتخٍ → ترهل وانحناء وملامسة الأرض → ارتفاع حاد في المقاومة الموضعية → انخفاض تدفق الهواء في النهاية وزيادة قدرة المروحة وتغير نقطة تشغيل المروحة؛ سلسلة عواقب التسرب → النقص → فشل تخفيف الغاز تتبع §2 FM-1 ([^16])؛ 12%→3% هي حالة تحديث لمنجم واحد ([^20]، ثقة متوسطة)؛ ممارسة الفحص اليومي مأخوذة من دليل صيانة مصنّع المجاري[^21].
المرجع الفني للقطاع
قبول علّاقات مجرى التهوية: الأرقام اللائحية مقابل أرقام الممارسة العملية
غالباً ما يستند قبول العلّاقات إلى مرجعية خاطئة: بعض الأرقام هي بنود في لائحة سلامة مناجم الفحم، والبعض الآخر مجرد ممارسة عملية شائعة بين المناجم. تمييز هذه الحالات الأربع يبقي أساس القبول في المستوى الصحيح.
- الأرقام الإلزامية اللائحية تخص حفر البئر العمودي: لائحة سلامة مناجم الفحم المادة 95 — معامل أمان حبل التعليق الفولاذي ≥5 ومعامل أمان جهاز التعليق ≥8 لمجرى التهوية، مع إعادة الفحص ضمن دورة فحص معدات حفر البئر العمودي
- عبارة "كل حلقة معلقة وكل حلقة محمّلة" هي عبارة تقييمية ضمن إجراءات المشغّل وتوحيد العمل، وليست بنداً لائحياً — صفر نتائج في البحث بالنص الكامل في نسختي 2022 و 2025
- مسافات نهاية مجرى التهوية عن وجه العمل — طريق الفحم ≤5 m، والطريق شبه الصخري ≤8 m، والطريق الصخري ≤10 m — هي عرف صناعي وليست بنوداً لائحية؛ والقيم الدقيقة بالأمتار تختلف باختلاف المنجم
- مستلزمات تعليق مجرى التهوية (S-hooks، خطافات، مشابك) ليس لها معيار منتج مخصص — يتم تحديد الاختيار فعلياً من قبل طاقم التهوية في المنجم على مستوى إجراءات العمل. طابقوا طلبات عروض الأسعار RFQs مع إجراء المشغّل؛ ولا تستشهدوا بمعيار منتج مجرى التهوية كمعيار للمستلزمات
معاملات حفر البئر العمودي ≥5/≥8 هي بنود في لائحة سلامة مناجم الفحم المادة 95 ([^1])؛ وعبارة "كل حلقة معلقة" هي عبارة خاصة بسياسة المشغّل/التقييم المعياري ولا يوجد لها أي ذكر في اللائحة ([^1][^19])؛ ومسافات نهاية مجرى التهوية هي عرف صناعي (إجابات بنك الاختبارات) وتختلف باختلاف المنجم ([^19])؛ ومستلزمات التعليق ليس لها معيار مخصص ويقع اختيارها على مستوى إجراءات العمل (§3 L100) [^19][^20].
المرجع الفني للقطاع
خطاف التعليق يتحمل أكثر من الوزن الذاتي لمجرى التهوية
اختر العلّاقات بناءً على موقع العمل أولاً: أربع فئات أحمال تحدد شكل الخطاف ومادته، ومتطلب أساسي واحد للامتثال في النهاية يوجه اتجاه المادة أيضاً.
كل من طيف الأحمال والمتطلب الأساسي للامتثال مأخوذان من الأرشيف §1 ([^11][^12][^15][^21][^1])، دون أي أرقام جديدة من خارج الأرشيف.
المرجع الفني للقطاع
حدود المواصفات: جسم مجرى التهوية مقنَّن، وعتاد التعليق غير مقنَّن
طابِق أرقام المواصفات قبل الطلب: لجسم مجرى التهوية وخاصية مقاومته للاشتعال مواصفات سارية، بينما لا توجد مواصفة مخصصة لعتاد التعليق. التزم بهذه الحدود عند الاستشهاد ولا تستند في القبول إلى رقم مواصفة غير صحيح.
جميع أرقام المواصفات والأسس التنظيمية مأخوذة من الأرشيف §3 ([^1][^2][^3][^4][^5][^6][^7][^8]) — أرقام المواصفات ونطاقها فقط، دون استنساخ جداول المواصفات أو بيانات بنودها (الخط الأحمر 9)؛ MA = علامة سلامة منتجات المناجم.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · خطاف شماعة قياسي من البلاستيك PA66 | B · الخطة ب · علاقة شديدة التحمل من الفولاذ المقاوم للصدأ 304 | C · الخطة ج · علاقة شديدة التحمل Q235B | |
|---|---|---|---|
| 1. خطاف شماعة بلاستيكي مفرد | |||
| المواصفة | سعة تحميل 50 كجم، PA66+GF30 مثبط للهب درجة V-0 | سعة تحميل 100 كجم، صب دقيق 304 + تلميع | سعة تحميل 200 كجم، Q235B مطروق + غلفنة بالغمس الساخن |
| المادة | PA66 | 304 | Q235B |
| الدرجة | مثبط للهب V-0 | — | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |

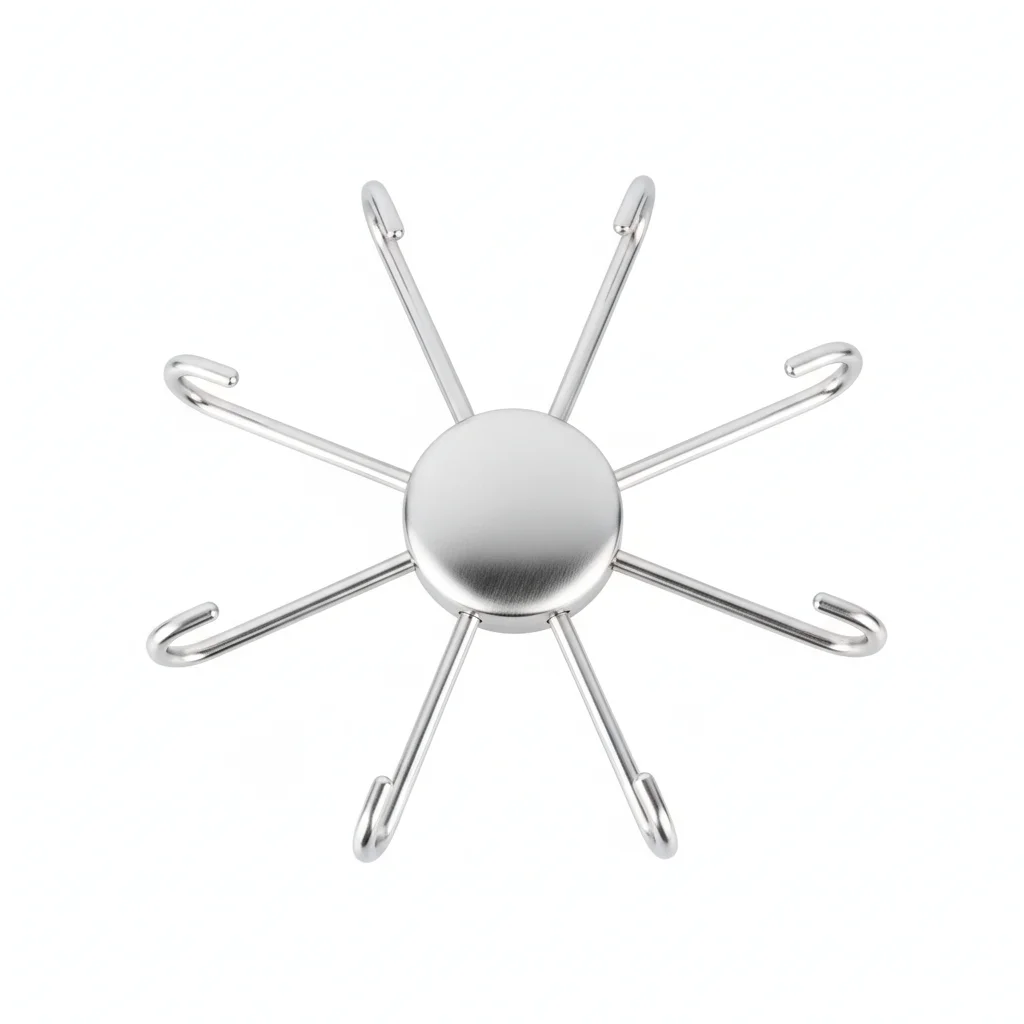

| 2. خطاف شماعة متعدد التركيب | |||
| المواصفة | 2-3 وحدات مصبوبة بشكل متكامل، المسافة 200 مم | φ6 مم، Q235B مجلفن بالغمس الساخن، طول قابل للتعديل | φ8mm، 40CrNiMoA مقسى ومطوّع، قوة كسر ≥30kN |
| المادة | — | Q235B | 40Cr |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| 3. برغي تمدد | |||
| المواصفة | M8×40، جلبة تمدد من النايلون + برغي مغلفن | مطاط EPDM مقاوم للعوامل الجوية، سماكة 3 مم، يمنع تآكل القناة | سيراميك Al2O3، يتحمل جهد 35kV، مضاد للقوس الكهربائي |
| المادة | نايلون | EPDM | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| 4. وسادة مطاطية مانعة للانزلاق | |||
| المواصفة | بطانة مطاطية EPDM، تمنع تآكل المجرى | M10-M16، فولاذ مقاوم للصدأ A2-70 + حلقة نوردلوك | شريحة RFID، تسجل وقت التركيب وسجلات الفحص |
| المادة | EPDM | فولاذ مقاوم للصدأ 70 | مطاط EPDM |
| الدرجة | — | A2-70 | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| 5. لوحة تعريف | |||
| المواصفة | مادة PVC، تحدد المواصفات واتجاه التدفق | طبقة أولية إيبوكسي غنية بالزنك، مقاومة رذاذ الملح 500 ساعة | مفتاح عزم هيدروليكي، يمكن التحكم في التحميل المسبق ±5% |
| المادة | PVC | — | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
دليل الاختيار
كيف تختار حل العلاقة بناءً على قطر القناة؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| ظروف التشغيل | الخيار الموصى به | الأساس الرئيسي |
| قناة تهوية صغيرة القطر (<600mm)، طريق جاف | الخطة A: خطاف تعليق بلاستيكي PA66 (حمولة 50kg، PA66+GF30 مثبط لهب V-0) + مسمار تثبيت تمددي من النايلون (M8×40) + وسادة EPDM مانعة للانزلاق | C3 حسب ISO 12944-2 للطريق الجاف؛ قوة صدم PA66+GF30 أعلى بأكثر من 50% من PA66 العادي؛ V-0 يلبي متطلبات مقاومة الحريق لقناة تهوية منجم الفحم |
| قناة تهوية متوسطة القطر (600-1000mm)، بيئة رطبة أكالة | الخطة B: خطاف تعليق على شكل U من الفولاذ المقاوم للصدأ 304 SS (حمولة 100kg، صب دقيق + مصقول) + سلسلة مجلفنة (φ6mm Q235B) + غلاف مطاطي EPDM (3mm) + صامولة قفل A2-70 مانعة للارتخاء مع حلقة Nordlock | C4 قاسٍ حسب ISO 12944-2؛ 304 مقاوم للتآكل؛ عمر الخدمة 8-12 سنة |
| قناة تهوية كبيرة جداً (>1000mm) أو ضغط أرضي عالٍ، عمر خدمة فائق الطول | الخطة C: خطاف معدني مقوى Q235B (حمولة 200kg، مطروق + مجلفن بالغمس الساخن) + سلسلة من سبيكة خاصة 40CrNiMoA (φ8mm، قوة الكسر ≥30kN) + بطانة عازلة خزفية Al2O3 (تتحمل 35kV) | C5-M متطرف حسب ISO 12944-2؛ قدرة تحميل 200kg؛ عمر خدمة طويل |
| منجم عالي الحرارة (60-80°C) | استخدم نايلون مقوى أو مادة PEEK بمقاومة حرارة ≥100°C مع مثبتات حرارية | قوة الشد للبلاستيك العادي تنخفض بنسبة 50% والعمر 3-6 أشهر فقط في 60-80°C، أقل من دورة السلامة المطلوبة ≥12 شهراً |
| طريق رطب يحتوي على الكبريت (الرطوبة >90%، SO₂ ≥20ppm) | اختر سلسلة من الفولاذ المقاوم للصدأ 316L SS أو سلسلة سبائكية مجلفنة بالغمس الساخن مع طلاء سطحي مضاد للتآكل | سلسلة الفولاذ الكربوني تتآكل بمعدل 0.5mm/year وتفشل خلال 1.5 سنة (مقابل المطلوب ≥3 سنوات)؛ الطلاء يطيل العمر المقاوم للتآكل إلى أكثر من 5 سنوات |
الخطة أ · خطاف شماعة قياسي من البلاستيك PA66
C3 قياسي وفقًا للمواصفة ISO 12944-2
| خطاف شماعة بلاستيكي مفرد | خطاف شماعة متعدد التركيب | برغي تمدد | وسادة مطاطية مانعة للانزلاق | لوحة تعريف | |
|---|---|---|---|---|---|
| المواصفة | سعة تحميل 50 كجم، PA66+GF30 مثبط للهب درجة V-0 | 2-3 وحدات مصبوبة بشكل متكامل، المسافة 200 مم | M8×40، جلبة تمدد من النايلون + برغي مغلفن | بطانة مطاطية EPDM، تمنع تآكل المجرى | مادة PVC، تحدد المواصفات واتجاه التدفق |
| المادة | PA66 | — | نايلون | EPDM | PVC |
| الدرجة | مثبط للهب V-0 | — | — | — | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| الوزن | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs |
| التغليف | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | PA66+GF30 مثبط للهب درجة V-0 | المسافة 200 مم | جلبة تمدد من النايلون + برغي مغلفن | تمنع تآكل المجرى | تحدد المواصفات واتجاه التدفق |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بيلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5 مم. اربط بنمط نجمي. عزم الربط 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس تحسسي.
- ضع علامة طلاء ختم عزم الربط. صور التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل في ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفة. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يؤثر التآكل على أكثر من 5% من مساحة السطح أو عمق تنقر أكبر من 0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام إدارة الصيانة المحوسب (CMMS) مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح به لفقدان الشد: 15%.
الخطة ب · علاقة شديدة التحمل من الفولاذ المقاوم للصدأ 304
C4 قاسية وفقًا لمعيار ISO 12944-2

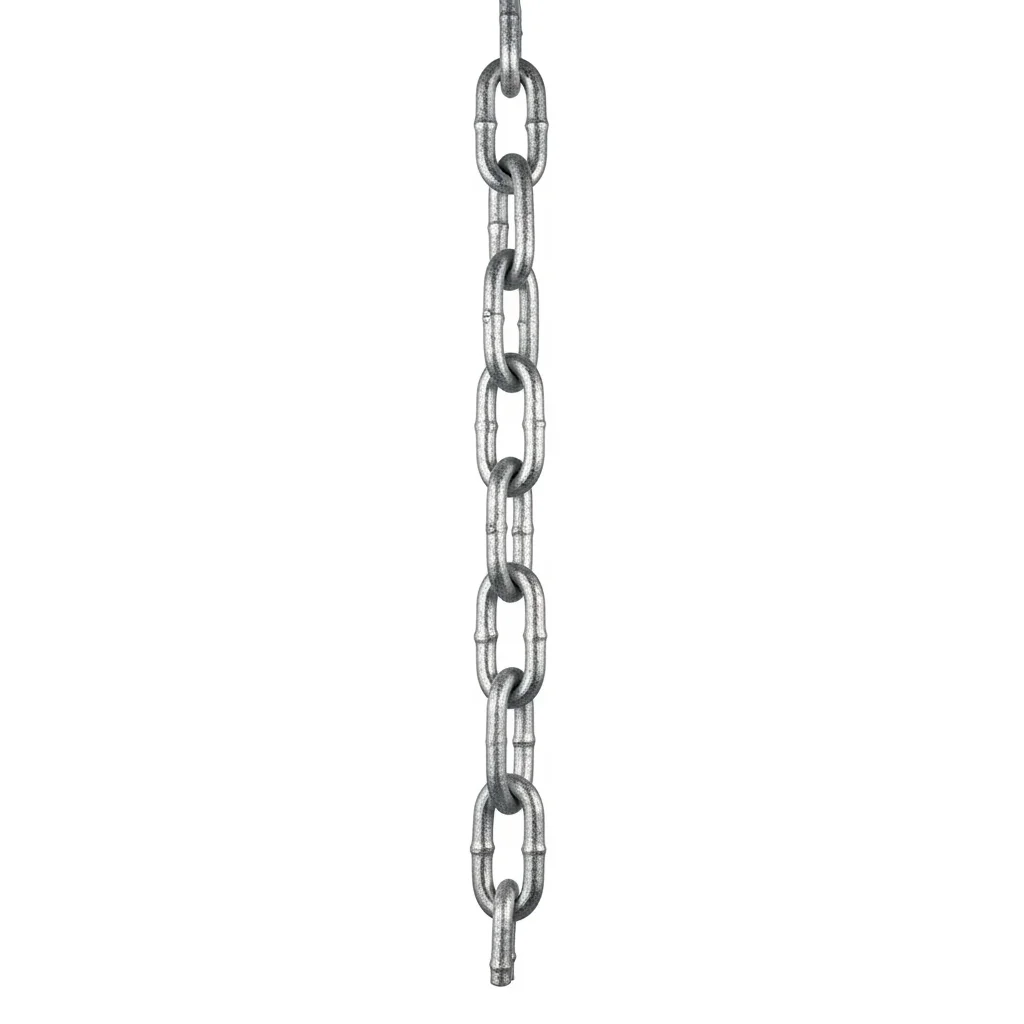

| خطاف علاقة على شكل U | سلسلة علاقة مغلفنة | غلاف مطاطي | صامولة قفل مانعة للارتخاء | طلاء مضاد للتآكل | |
|---|---|---|---|---|---|
| المواصفة | سعة تحميل 100 كجم، صب دقيق 304 + تلميع | φ6 مم، Q235B مجلفن بالغمس الساخن، طول قابل للتعديل | مطاط EPDM مقاوم للعوامل الجوية، سماكة 3 مم، يمنع تآكل القناة | M10-M16، فولاذ مقاوم للصدأ A2-70 + حلقة نوردلوك | طبقة أولية إيبوكسي غنية بالزنك، مقاومة رذاذ الملح 500 ساعة |
| المادة | 304 | Q235B | EPDM | فولاذ مقاوم للصدأ 70 | — |
| الدرجة | — | — | — | A2-70 | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| الوزن | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs |
| التغليف | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | صب دقيق 304 + تلميع | طول قابل للتعديل | يمنع تآكل القناة | فولاذ مقاوم للصدأ A2-70 + حلقة نوردلوك | مقاومة رذاذ الملح 500 ساعة |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركب مانع للتآكل للمفاصل مصنف من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع البيانات البيئية.
- اختبر السحب لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عنصر أقل من عتبة القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ركب عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي بها تآكل يؤثر على أكثر من 5% من مساحة السطح أو عمق تنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · علاقة شديدة التحمل Q235B
C5-M شديد وفقًا للمواصفة ISO 12944-2

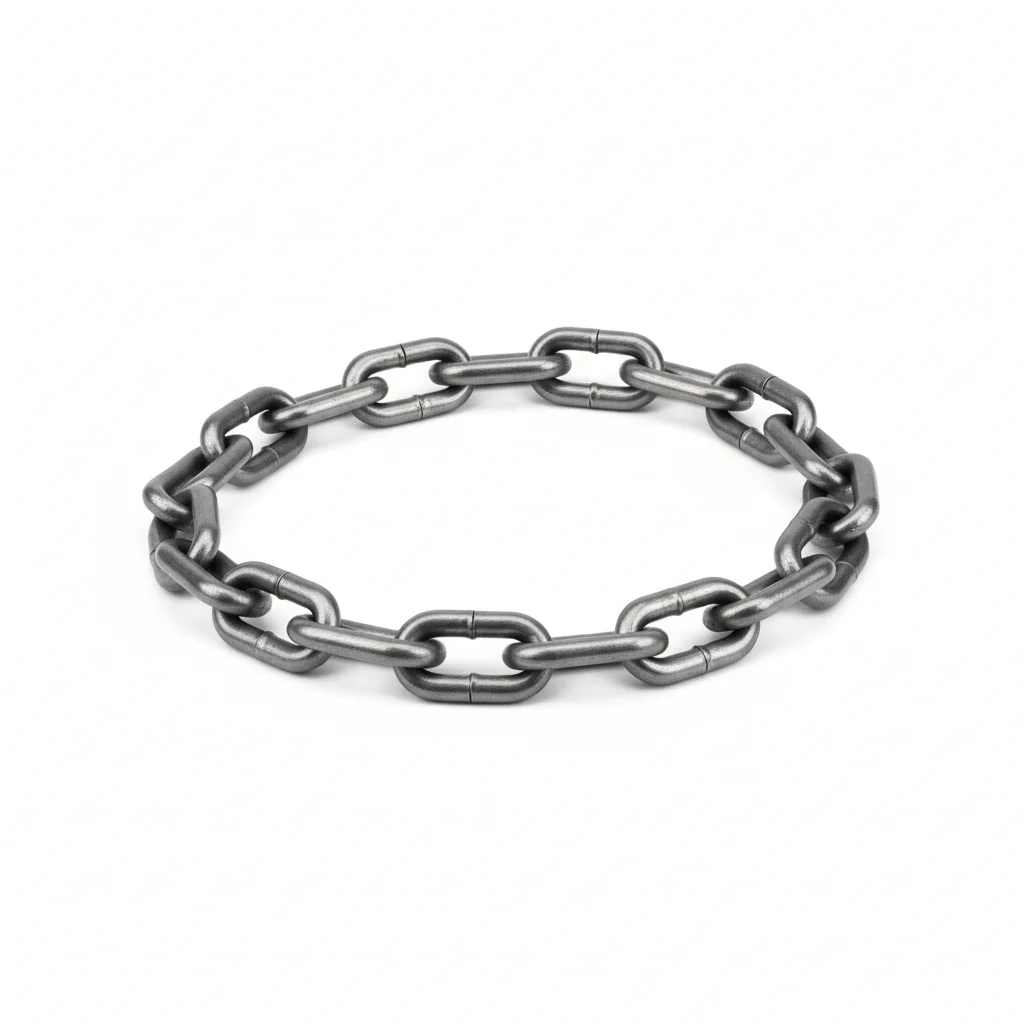

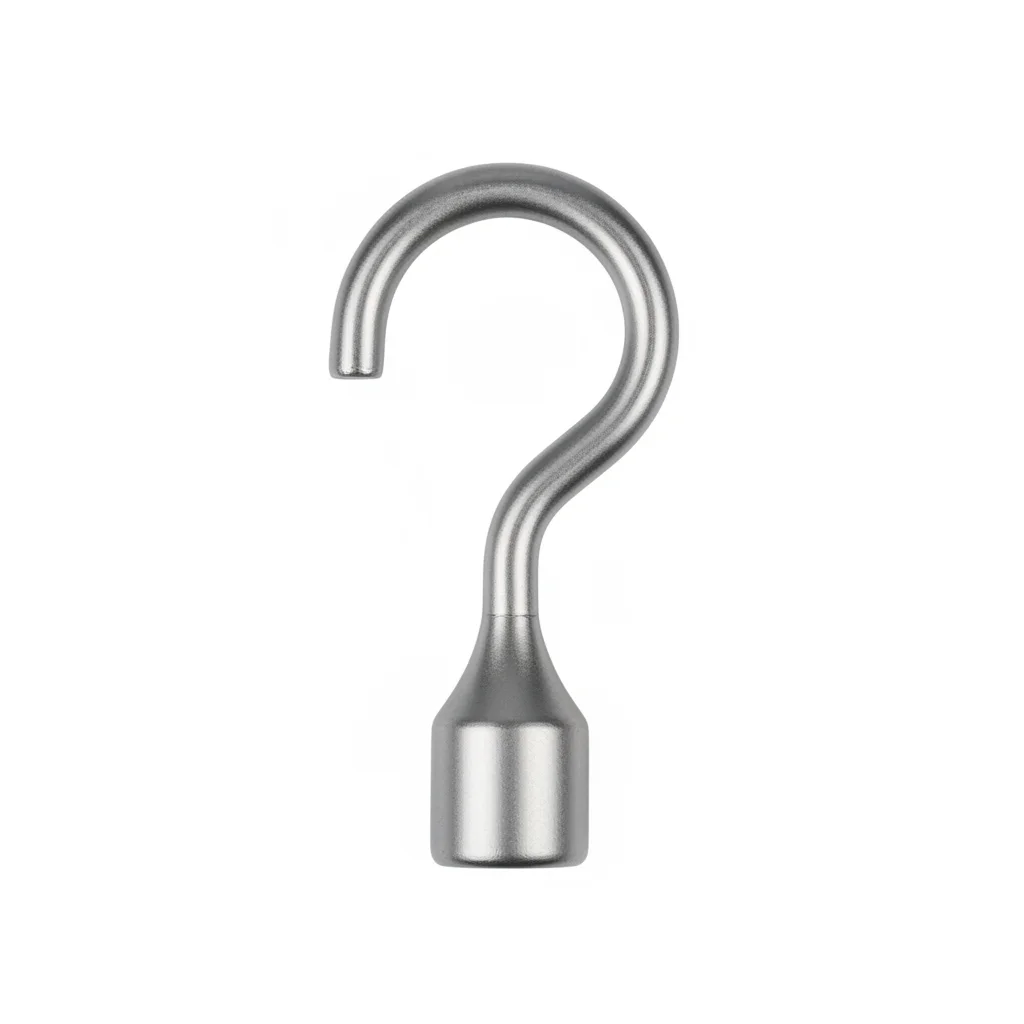

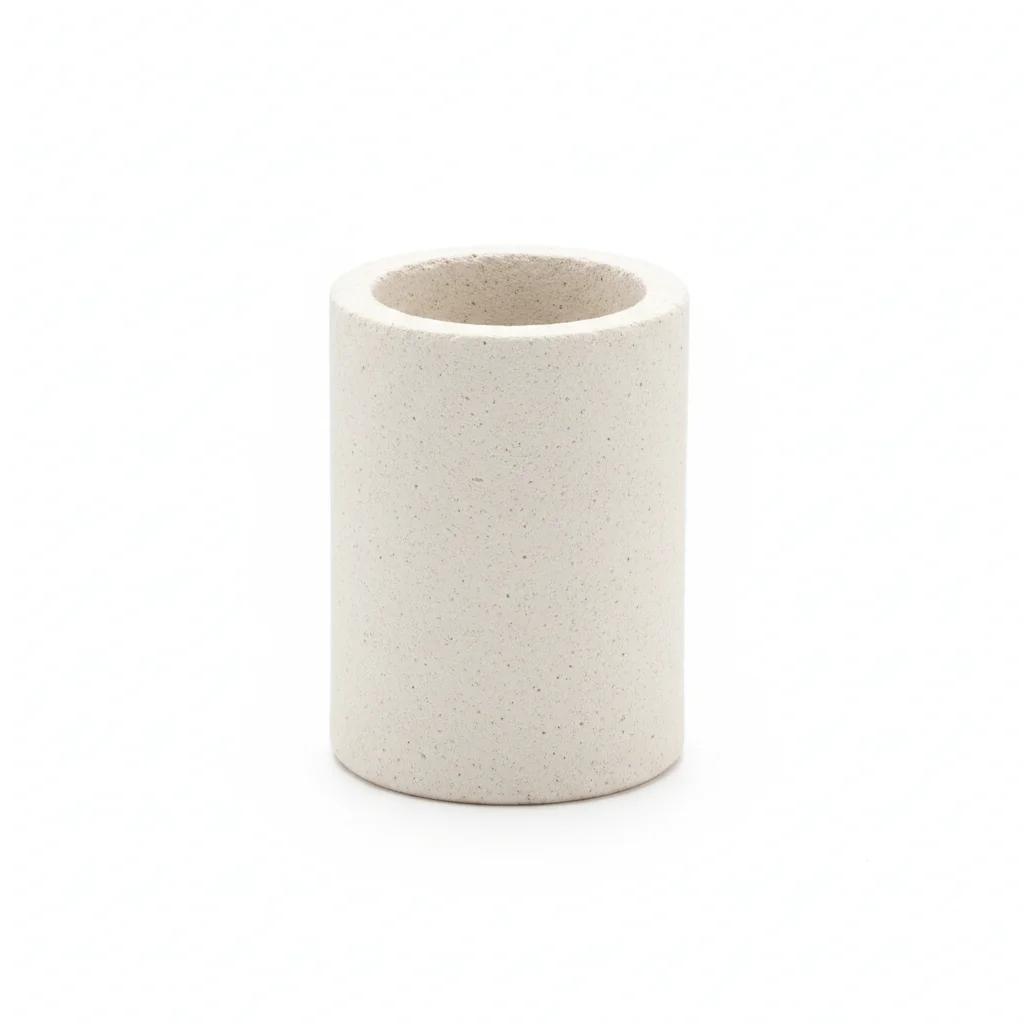

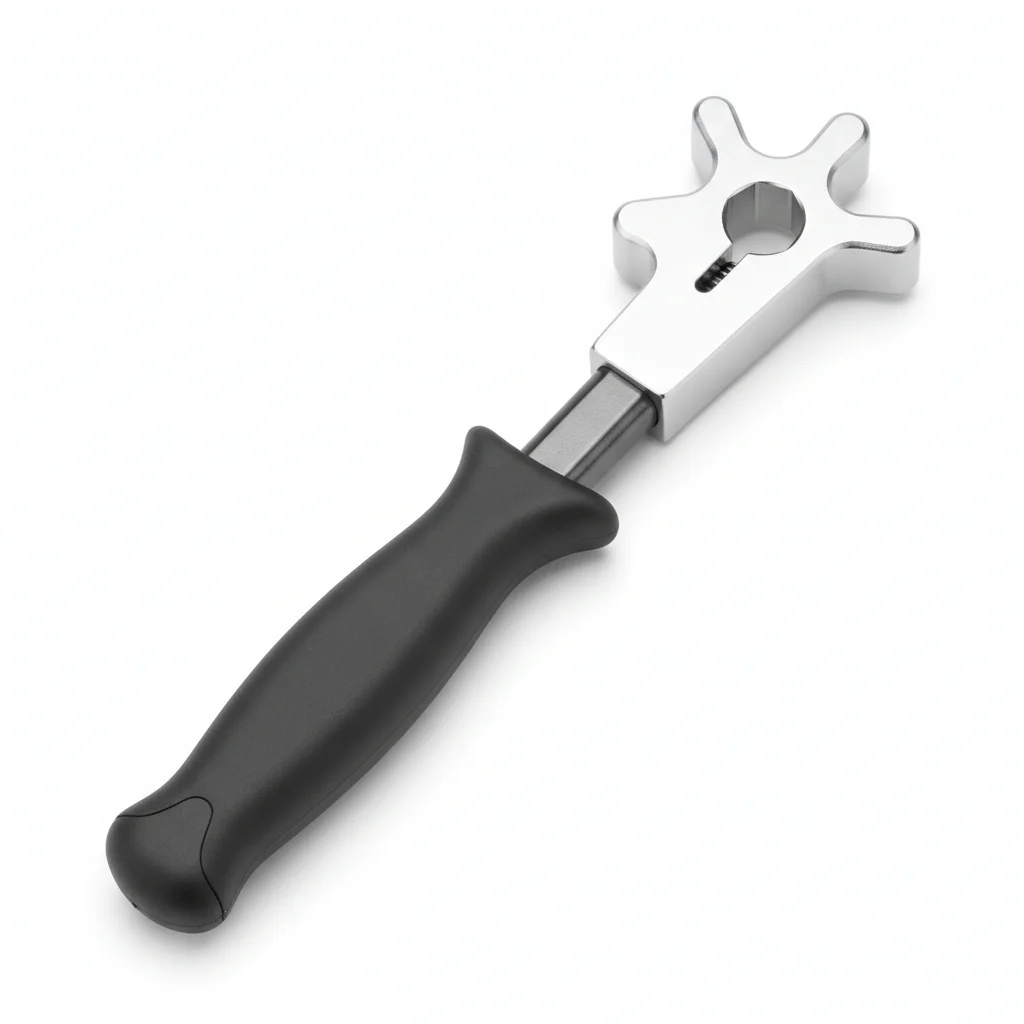

| خطاف علاقة معدني مقوى | سلسلة علاقة من سبيكة خاصة | بطانة عزل سيراميكية | بطاقة مراقبة ذكية | أداة تركيب مخصصة | |
|---|---|---|---|---|---|
| المواصفة | سعة تحميل 200 كجم، Q235B مطروق + غلفنة بالغمس الساخن | φ8mm، 40CrNiMoA مقسى ومطوّع، قوة كسر ≥30kN | سيراميك Al2O3، يتحمل جهد 35kV، مضاد للقوس الكهربائي | شريحة RFID، تسجل وقت التركيب وسجلات الفحص | مفتاح عزم هيدروليكي، يمكن التحكم في التحميل المسبق ±5% |
| المادة | Q235B | 40Cr | — | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C | -20C to +80C |
| الوزن | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs | 100 pcs | 100 pcs |
| التغليف | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton | VCI paper + carton |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | Q235B مطروق + غلفنة بالغمس الساخن | قوة كسر ≥30kN | مضاد للقوس الكهربائي | تسجل وقت التركيب وسجلات الفحص | يمكن التحكم في التحميل المسبق ±5% |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6um.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام مشد هيدروليكي. تحقق PMI من عينة 10%. وثّق للامتثال للتدقيق.
- اختبر NDT عينة 10% باستخدام مادة مخترقة للأصباغ. استبدل أي قطعة تظهر مؤشرات تشقق.
- ضع مانع تسرب وقائي وفقًا للمواصفات. ركّب أجهزة مراقبة دائمة للحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبتات غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. ينفصل الوصل في ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أسبق). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يزيد تآكلها عن 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثّق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح به لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
طرق الاختبار العامة وقواعد الحكم على أداء السلامة المقاوم للهب والمضاد للكهرباء الساكنة للمنتجات البوليمرية المستخدمة في مناجم الفحم
نظام مراقبة سلامة تهوية مناجم الفحمعلامة السلامة للمنتجات التعدينية
قناة تهوية مناجم الفحمقناة تهوية بضغط إيجابي من القماش المطلي لمناجم الفحم
حبل أسلاك الفولاذكابلات طاقة بعزل مبثوق للجهود المقدرة من 1 كيلو فولت إلى 35 كيلو فولت (مرجع مقاوم للهب)
قناة تهوية المناجمالمواصفة القياسية لألواح وصفائح وشرائط الفولاذ المقاوم للصدأ الكروم والكروم-نيكل (معيار مادة 304)
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
