معدات توصيل قضيب التأريض لإضاءة المناظر الطبيعية
عادةً ما تظهر أعطال التأريض في إضاءة المناظر الطبيعية عند وصلة القضيب بالسلك أو المشبك أو نقطة التلامس المعدني المختلط قبل أن يفحص أي شخص جسم القضيب. يجب ربط اختيار المادة بتعرض التربة وتوافق الموصلات.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"هذه الأشياء تحدث كل يوم في خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تآكل وثقب قضيب التأريض من الفولاذ المغلف بالنحاس في التربة الحمضية
إجراءات التصحيح
الخطر-02
التشقق الناتج عن التآكل الإجهادي لقضبان التأريض النحاسية النقية في التربة عالية الكلوريد
إجراءات التصحيح
الخطر-03
التآكل الشقي والتنقر لقضبان التأريض المصنوعة من الفولاذ المقاوم للصدأ في الطين الحمضي
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
لا تحدد القضيب دون الموصل
تُظهر عينة مورد مثل nVent ERICO أن قضبان التأريض تُباع مع لغة تتعلق بالمادة والطلاء والتصنيف. بالنسبة لإضاءة المناظر الطبيعية البلدية، يكون خطر الشراء غير مكتمل: يجب تحديد القضيب والمشبك والموصل وطريقة التركيب معًا
ما يجب التحقق منه
- 1طابق مادة القضيب مع الموصل والموصل الكهربائي؛ فالمعادن المختلطة يمكن أن تنقل نقطة التآكل إلى الوصلة
- 2اسأل ما إذا كان المشبك أو العروة أو الوصلة الملحومة معتمدة لمادة القضيب المعروضة
- 3افصل الإضاءة المؤقتة والجزر الوسطى للطرق ومناطق المناظر الطبيعية الساحلية لأن رطوبة التربة ووصول الصيانة تختلف
- 4اطلب وثائق المورد لتصنيف القضيب ووصف الطلاء وعائلة الموصلات المتوافقة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| وصلة القضيب بالسلك | يعتمد مسار التأريض على الوصلة، وليس فقط على القضيب المدفون | المشبك أو العروة أو طريقة اللحام أو عائلة الموصلات؛ قم بتضمين مادة الموصل |
| تعرض التربة | التربة الرطبة والأسمدة وملح إزالة الجليد والهواء الساحلي تغير خطر التآكل عند الوصلة | منطقة التركيب وحالة الصرف ووصول الصيانة |
| أدلة المورد | تحتاج مكونات التأريض إلى أدلة تصنيف وتوافق، وليس فقط اسم المادة | تصنيف القضيب ووصف الطلاء وتوافق الموصل ووثيقة الاختبار |
تُستخدم صفحة nVent كعينة مورد، وليست قاعدة تصميم عامة. يجب أن يتبع التصميم النهائي للتأريض الكود الكهربائي المحلي والرسومات الهندسية للمشروع
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
اختيار قضيب التأريض: أي سبيكة لكل مستوى من المستويات الأربعة للتربة
عمود إنارة المناظر الطبيعية هو طرف استقبال طبيعي للصواعق، وكل عمود يحتاج إلى تأريض مستقل خاص به. اختر سبيكة القضيب أولاً بناءً على تربة الموقع — متعادلة، حمضية (pH < 5)، عالية المقاومة النوعية (> 500 Ω·m) وساحلية ملحية قلوية — ولكل مستوى خيار موصى به وخيار بديل. طابق تقرير فحص التربة قبل الطلب.
| حالة التربة | الموصى به | البديل |
|---|---|---|
| تربة متعادلة | فولاذ مكسو بالنحاس (طبقة نحاس ≥ 0.25 mm) | فولاذ مجلفن بالغمس الساخن |
| تربة حمضية (pH < 5) | فولاذ مكسو بالنحاس (طبقة نحاس ≥ 0.5 mm) | قضيب من الفولاذ المقاوم للصدأ |
| مقاومة نوعية عالية (> 500 Ω·m) | فولاذ مكسو بالنحاس + عامل خافض للمقاومة | بئر عميقة + إلكترود تأريض أيوني |
| تربة ساحلية ملحية قلوية | قضيب من الفولاذ المقاوم للصدأ | قضيب من النحاس النقي |
تتبع مستويات التربة ومستويات سماكة طبقة النحاس (≥ 0.25 mm / ≥ 0.5 mm) الممارسة الشائعة لعائلة JGJ/T 16 (التصميم الكهربائي للمباني المدنية) و GB 50057 (تصميم الحماية من الصواعق). لا تُستخدم أي أرقام تقديرية للمرتبة.
المرجع الفني للقطاع
سلسلة الفشل في التربة الحمضية: من انثقاب طبقة النحاس إلى مقاومة تتجاوز 10 Ω
طبقة نحاس بسماكة 0.25 mm تجتاز القبول في التربة المتعادلة هي قصة مختلفة في التربة الحمضية. تبدأ السلسلة بترقق طبقة النحاس وتنتهي بمقاومة تأريض تتجاوز 10 Ω ومسار تفريغ صاعقة متدهور — وكل خطوة لها نقطة اعتراض قابلة للفحص.
- 1تهاجم التربة الحمضية (pH < 5) طبقة النحاس بسرعة أكبر: يرفع جدول الاختيار الحد الأدنى لطبقة النحاس لهذا المستوى من ≥ 0.25 mm إلى ≥ 0.5 mm
- 2تنثقب أرق نقطة في طبقة النحاس أولاً وتكشف قلب الفولاذ — يشكل القلب المكشوف وطبقة النحاس خلية غلفانية يكون فيها الفولاذ هو المصعد، لذا يتسارع التآكل (العزل الغلفاني هو نتيجة مؤكدة عبر التحقق المتقاطع في الأرشيف)
- 3يتآكل قلب الفولاذ ← يتقلص المقطع الفعال ← ترتفع مقاومة التأريض
- 4تجاوز خط القبول: في نظام TT يتم تأريض كل عمود بشكل مستقل، مع اشتراط أن تكون مقاومة التأريض ≤ 10 Ω (القيمة المرجعية لعائلة JGJ/T 16)؛ وفوقها يُعتبر التأريض راسباً
- 5النتيجة والاعتراض: عمود إنارة المناظر الطبيعية هو طرف استقبال للصواعق، ومسار التأريض المتدهور يضعف تفريغ تيار الصاعقة؛ نقاط الاعتراض — ضع طبقة نحاس ≥ 0.5 mm في الاستفسار للتربة الحمضية، واستخدم الكبس الهيدروليكي للموصل بدلاً من اللحام بالقصدير، وحافظ على قضيب مستقل واحد لكل عمود
تتبع قيمة مقاومة التأريض ≤ 10 Ω عائلة JGJ/T 16 (التصميم الكهربائي للمباني المدنية)؛ ويتبع مستويا سماكة طبقة النحاس (≥ 0.25 mm / ≥ 0.5 mm) نفس الممارسة الشائعة لعائلة JGJ/T 16 و GB 50057 (تصميم الحماية من الصواعق). لا تُستخدم أي أرقام تقديرية للمرتبة.
المرجع الفني للقطاع
الحزمة الثلاثية للموصل: ≥ 16 mm²، الكبس الهيدروليكي، الختم بكم الانكماش الحراري
مهما كان عمق دفن القضيب، يبقى على التيار أن يصعد عبر الموصل إلى طرف توصيل العمود. لا يهم سوى ثلاثة أمور: مقطع النحاس، طريقة الكبس والختم — ولكل منها أرقام ملزمة.
- المقطع: الموصل من القضيب إلى طرف توصيل العمود بقلب نحاسي ≥ 16 mm²؛ اطلب القضيب والموصل كمجموعة متطابقة واحدة، وليس كبند موصل صغير منفصل
- الطريقة: كبس هيدروليكي لطرف التوصيل النحاسي، واللحام بالقصدير محظور — القصدير ينصهر عند 232 °C، ويمكن لاندفاعة البرق أن تصهر الوصلة الملحومة في لحظة، فتفشل الوصلة أولاً عند الضربة
- الختم: كم انكماش حراري بالإضافة إلى مادة مانعة للتسرب مقاومة للماء فوق الكبس — الوصلة الرطبة مصدر شائع لارتفاع مقاومة التأريض تدريجياً
- التكوين: قضيب واحد لكل عمود، تأريض مستقل غير مترابط (نظام TT) — مدد الأسلاك عموداً بعمود، ولا تشارك قضيباً واحداً بين عمودين توفيراً للمواد
- عندما تجعل التربة تحقيق المطابقة صعباً (رمل، صخر، ≤ 10 Ω بعيدة المنال): اتبع مستوى التربة عالية المقاومية وأضف عامل خفض المقاومة، أو انتقل إلى بئر عميق + قطب تأريض أيوني — لا تعوض بموصل مفرط الطول أو بمشاركة القضبان
يتبع الموصل ≥ 16 mm² وقيمة مقاومة التأريض ≤ 10 Ω الممارسة الشائعة لعائلة JGJ/T 16 (التصميم الكهربائي للمباني المدنية) و GB 50057 (تصميم الحماية من الصواعق). لا تُستخدم أرقام تقديرية للمرتبة.
المرجع الفني للقطاع
نظام واحد، سبيكة واحدة: سجل الغلفنة للفولاذ المكسو بالنحاس مقابل النحاس النقي
التربة الساحلية المالحة القلوية تتطلب الفولاذ المقاوم للصدأ أو النحاس النقي؛ والتربة المتعادلة تتطلب الفولاذ المكسو بالنحاس — اختر السبيكة الواحدة التي تناسب التربة. خلط الفولاذ المكسو بالنحاس والنحاس النقي في نظام تأريض واحد يضع القلب الفولاذي في موضع المصعد.
- اتجاه الغلفنة: عند التوصيل المباشر بين الفولاذ المكسو بالنحاس (قلب فولاذي) والنحاس النقي، يكون الفولاذ هو المصعد والنحاس هو المهبط — في هذه الثنائية يتآكل جانب الفولاذ أولاً (العزل الغلفاني نتيجة متقاطع التحقق عبر الأرشيف)
- كلفة الخلط: يتآكل القلب الفولاذي بشكل أسرع، ويتقلص المقطع الفعال وترتفع مقاومة التأريض — ينكسر نظام السبيكة وتنتقل نقطة الفشل من التربة إلى وصلة قضيب-بقضيب
- سابقة المستوى: التربة الساحلية المالحة القلوية تحدد قضبان الفولاذ المقاوم للصدأ كمستوى أساسي، والنحاس النقي كبديل — مستوى مغلق واحد لكل عائلة سبائك، دون خلط بين المستويات
- أساس الطلب: اجمع القضيب والموصل والوصلة في عائلة سبيكة واحدة عند الاستفسار، وحدد مستوى الطبقة النحاسية وطريقة الكبس، وتجنب عرض سعر مجمّع ينتهي كنظام معادن مختلطة
لا تُستخدم أرقام تقديرية للمرتبة.
المرجع الفني للقطاع
مرجعان لقبول التأريض: الحماية من الصواعق والتأريض الكهربائي
يستند أساس قبول تأريض أعمدة الإنارة التجميلية في معظمه إلى معيارين — طابِق الأرقام أولاً ثم القيم؛ للاسترشاد فقط، وتُؤخذ قيم القبول من النصوص السارية.
المعايير المدرجة للاسترشاد فقط دون استنساخ البنود: GB 50057 (تصميم الحماية من الصواعق) وعائلة JGJ/T 16 (التصميم الكهربائي للمباني المدنية — نظام TT ومقاومة تأريض ≤ 10 Ω). لا تُستخدم أرقام تقديرية للمرتبة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · الخطة أ · قضيب تأريض قياسي من الفولاذ المغطى بالنحاس | B · الخطة ب · قضيب تأريض نحاسي نقي للخدمة الشاقة | C · الخطة ج · قضيب تأريض فائق التحمل من الفولاذ المقاوم للصدأ 304 | |
|---|---|---|---|
| 1. قضيب تأريض من الفولاذ المغطى بالنحاس | |||
| المواصفة | φ14.2×2.5م، طبقة نحاس ≥0.254 مم، قوة شد ≥580 ميجا باسكال | φ16×3.0م، نحاس نقي T2، موصلية ≥99.9% IACS | φ20×3.5م، تشكيل متكامل من الفولاذ المقاوم للصدأ 304 |
| المادة | نحاس | نحاس نقي T2 | فولاذ مقاوم للصدأ 304 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 2. موصل التأريض | |||
| المواصفة | قالب لحام طارد للحرارة + تدفق لحام، مقاومة التوصيل <0.5 مللي أوم | لحام Ag-Cu، نقطة انصهار 780 درجة مئوية، وصلة موثوقة | سباكة دقيقة من Inconel 625، مقاوم للتآكل ودرجات الحرارة العالية |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 3. عامل خفض المقاومة | |||
| المواصفة | عامل خفض مقاومة فيزيائي، جرعة 25 كجم/قضيب، يقلل مقاومة التأريض بنسبة 30-50% | عامل خفض مقاومة كيميائي، جرعة 40 كجم/قضيب، يخفض مقاومة التأريض بنسبة 50-70% | نوع طويل الأمد، فعال لمدة 10 سنوات، يطلق إلكتروليت بشكل مستمر |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 4. بئر اختبار | |||
| المواصفة | مادة PVC، φ200×300 مم، مناسب للفحص الدوري | فولاذ مقاوم للصدأ 304، φ250×400مم، مقاوم للتآكل | شريحة RFID، تسجل وقت التركيب وسجلات الفحص |
| المادة | PVC | فولاذ مقاوم للصدأ 304 | مطاط EPDM |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 5. لوحة الإشارة | |||
| المواصفة | فيلم عاكس، يحدد رقم التأريض وقيمة المقاومة | طلاء أسفلتي + قماش ألياف زجاجية، حماية مزدوجة | محرك هيدروليكي، يتجنب إتلاف جسم القضيب |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
دليل الاختيار
كيف تختار حل قضيب التأريض بناءً على ظروف التربة؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| تربة جافة / إنارة المناظر الطبيعية القياسية | الخطة A · قضيب قياسي من الفولاذ المكسو بالنحاس (طبقة النحاس ≥0.254mm) + وصلات مجلفنة بالغمس الساخن | C3 وفقًا لـ ISO 12944-2؛ الحد الأدنى لطبقة النحاس حسب UL 467 هو 0.254mm (10mil)؛ اللحام الطارد للحرارة يحافظ على مقاومة الوصلة <0.5mΩ؛ العمر التصميمي 15-25 سنة |
| تربة رطبة / ساحلية / العقد الرئيسية للمناظر الطبيعية | الخطة B · قضيب شديد التحمل من النحاس النقي (T2، ≥99.9% IACS) + وصلة لحام بالفضة | C4 قاسٍ وفقًا لـ ISO 12944-2؛ موصلية أعلى بنسبة 15% من الفولاذ المكسو بالنحاس؛ عمر تصميمي 25-40 سنة؛ نقطة انصهار لحام Ag-Cu هي 780°C |
| تربة شديدة التآكل / مجمع صناعي كيميائي / عمر افتراضي فائق الطول | الخطة C · قضيب متطرف من الفولاذ المقاوم للصدأ 304 (تشكيل متكامل) + وصلة من Inconel 625 | C5-M متطرف وفقًا لـ ISO 12944-2؛ لتربة طينية حمضية بدرجة pH 3.5-5.0 ومقاومة نوعية <20Ω·m؛ مقاوم لتآكل الأحماض والقلويات |

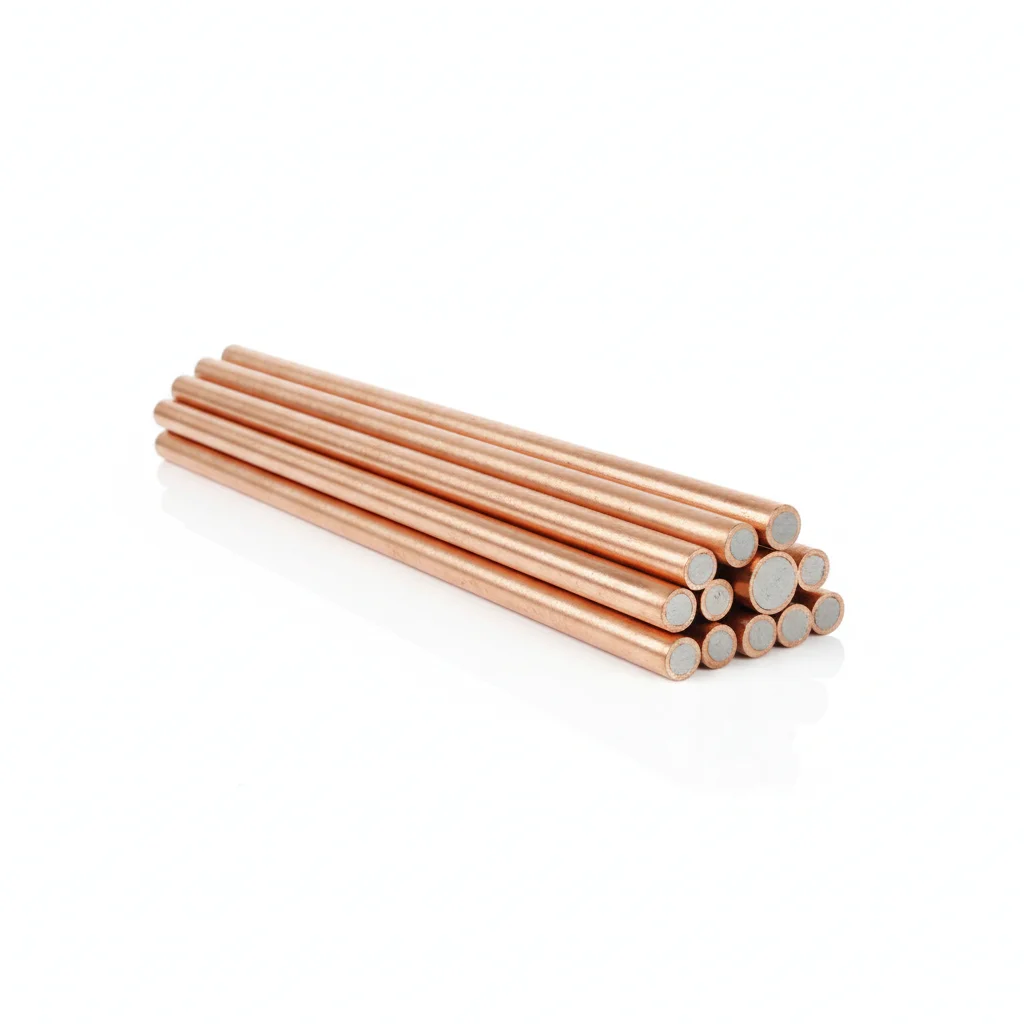

الخطة أ · قضيب تأريض قياسي من الفولاذ المغطى بالنحاس
معيار C3 وفقًا لـ ISO 12944-2

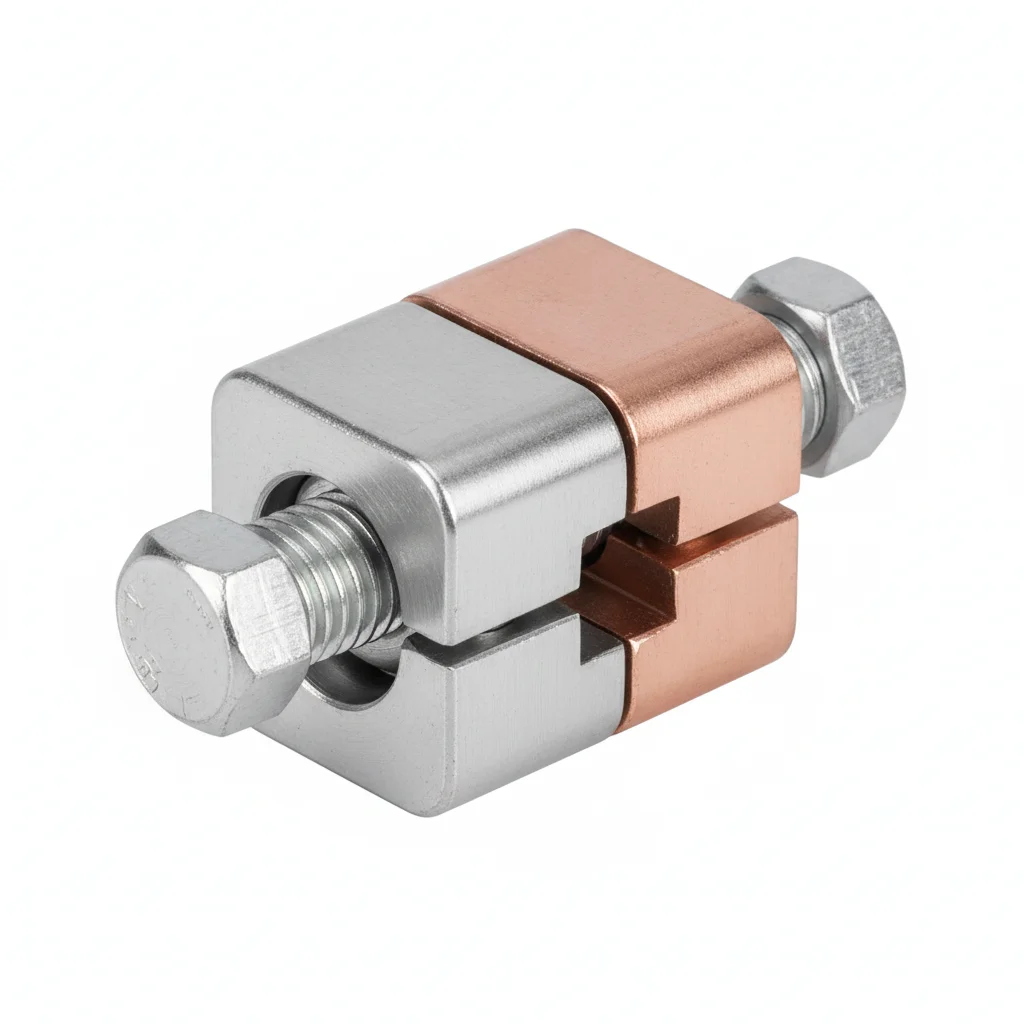

| قضيب تأريض من الفولاذ المغطى بالنحاس | موصل التأريض | عامل خفض المقاومة | بئر اختبار | لوحة الإشارة | |
|---|---|---|---|---|---|
| المواصفة | φ14.2×2.5م، طبقة نحاس ≥0.254 مم، قوة شد ≥580 ميجا باسكال | قالب لحام طارد للحرارة + تدفق لحام، مقاومة التوصيل <0.5 مللي أوم | عامل خفض مقاومة فيزيائي، جرعة 25 كجم/قضيب، يقلل مقاومة التأريض بنسبة 30-50% | مادة PVC، φ200×300 مم، مناسب للفحص الدوري | فيلم عاكس، يحدد رقم التأريض وقيمة المقاومة |
| المادة | نحاس | — | — | PVC | — |
| الدرجة | — | — | — | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | قوة شد ≥580 ميجا باسكال | مقاومة التوصيل <0.5 مللي أوم | يقلل مقاومة التأريض بنسبة 30-50% | مناسب للفحص الدوري | تحديد رقم التأريض وقيمة المقاومة |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس.
- ضع علامة طلاء الختم بالعزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.

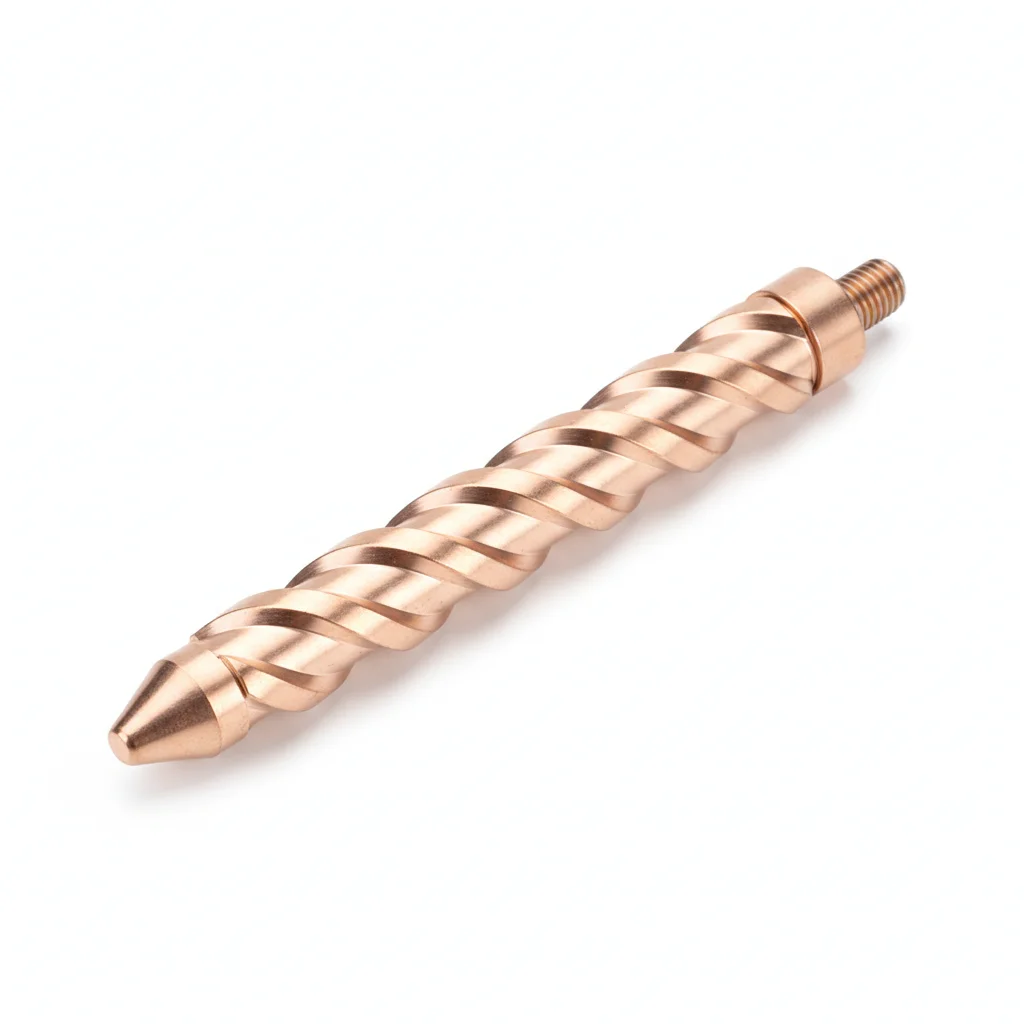

الخطة ب · قضيب تأريض نحاسي نقي للخدمة الشاقة
C4 قاسية وفق ISO 12944-2
| قضيب تأريض نحاسي نقي | موصل لحام فضي | عامل خفض المقاومة عالي الكفاءة | بئر اختبار | طلاء مضاد للتآكل | |
|---|---|---|---|---|---|
| المواصفة | φ16×3.0م، نحاس نقي T2، موصلية ≥99.9% IACS | لحام Ag-Cu، نقطة انصهار 780 درجة مئوية، وصلة موثوقة | عامل خفض مقاومة كيميائي، جرعة 40 كجم/قضيب، يخفض مقاومة التأريض بنسبة 50-70% | فولاذ مقاوم للصدأ 304، φ250×400مم، مقاوم للتآكل | طلاء أسفلتي + قماش ألياف زجاجية، حماية مزدوجة |
| المادة | نحاس نقي T2 | — | — | فولاذ مقاوم للصدأ 304 | — |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | موصلية ≥99.9% IACS | وصلة موثوقة | يخفض مقاومة التأريض بنسبة 50-70% | مقاوم للتآكل | حماية مزدوجة |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركب الوصلات المضاد للتآكل بدرجة حرارة -20 إلى 150 درجة مئوية. استخدم حلقات مغطاة بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة التحقق. سجل البيانات البيئية.
- اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طلاء واقي مقاوم للطقس. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
الخطة ج · قضيب تأريض فائق التحمل من الفولاذ المقاوم للصدأ 304
C5-M شديد التآكل وفق ISO 12944-2
| قضيب التأريض | موصل سبيكة خاصة | عامل خفض المقاومة الأيوني بطيء الإطلاق | علامة المراقبة الذكية | أداة التثبيت المخصصة | |
|---|---|---|---|---|---|
| المواصفة | φ20×3.5م، تشكيل متكامل من الفولاذ المقاوم للصدأ 304 | سباكة دقيقة من Inconel 625، مقاوم للتآكل ودرجات الحرارة العالية | نوع طويل الأمد، فعال لمدة 10 سنوات، يطلق إلكتروليت بشكل مستمر | شريحة RFID، تسجل وقت التركيب وسجلات الفحص | محرك هيدروليكي، يتجنب إتلاف جسم القضيب |
| المادة | فولاذ مقاوم للصدأ 304 | — | — | مطاط EPDM | — |
| الدرجة | — | — | — | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تشكيل متكامل من الفولاذ المقاوم للصدأ 304 | مقاوم للتآكل ودرجات الحرارة العالية | يطلق إلكتروليت بشكل مستمر | يسجل وقت التركيب وسجلات الفحص | يتجنب إتلاف جسم القضيب |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- طبق مركب مقاوم للتآكل من الدرجة البحرية بمدى حرارة -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر عينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
- طبق مادة مانعة للتسرب الواقية وفق المواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. ينفصل الوصل في ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمراجع المعيارية
الكود الفني لكشف أجهزة الحماية من الصواعق في المباني
متطلبات السلامة لوحدات الإنارة الكاشفةالحماية من الصواعق - الجزء 3: الأضرار المادية للمنشآت والخطر على الحياة
كود تصميم الحماية من الصواعق للمبانيكود تصميم الحماية من الصواعق للمباني
الحماية من الصواعقتأريض التركيبات الكهربائية للتيار المتردد
التأريض والربط المتساوي الجهدمعيار تأريض وربط المعدات
