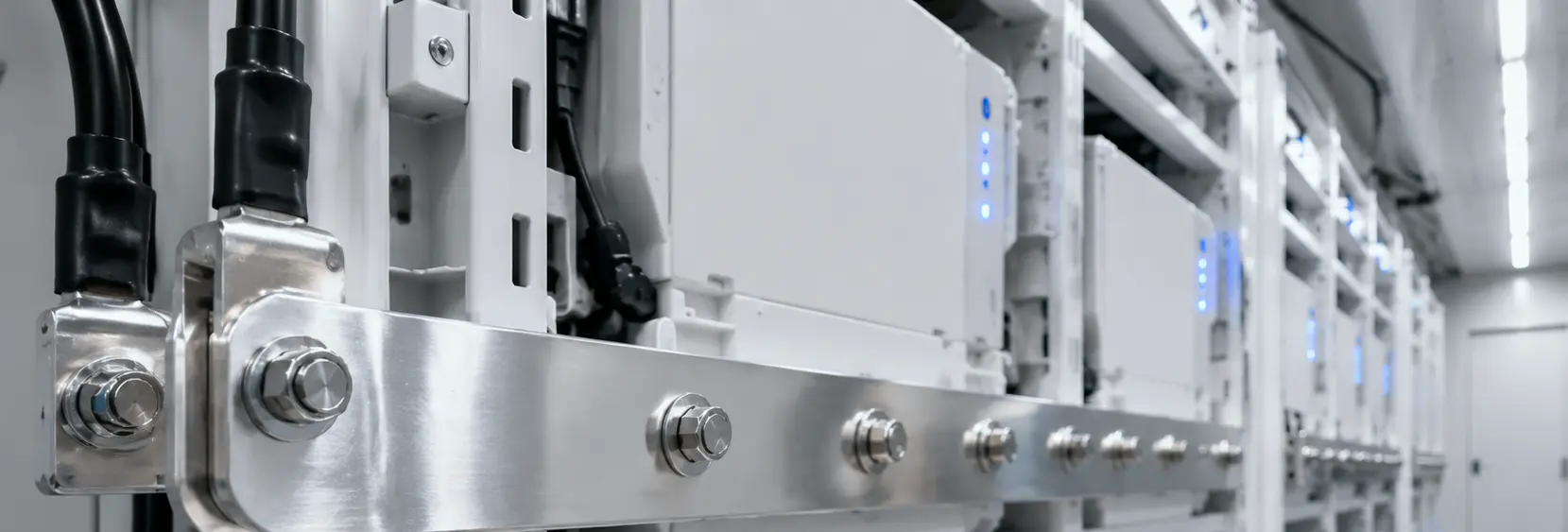

اختيار موصل قضيب التوصيل لتخزين الطاقة: المواد والطلاءات والمخاطر
توصيلات قضبان التوصيل ضرورية لنقل الطاقة في أنظمة تخزين الطاقة. تقارن هذه الصفحة بين ثلاثة حلول للتطبيقات التجارية والصناعية الداخلية (≤800A, DC 1000V) والتطبيقات الخارجية في الحاويات (≤1600A, DC 1500V)، وتغطي قضبان التوصيل النحاسية المطلية بالقصدير، ودرجات البراغي، والفواصل العازلة. تشمل المخاطر الرئيسية انخفاض الجهد الناتج عن مقاومة التلامس، والتآكل الجلفاني بين النحاس والألومنيوم، وفشل مسافة الزحف. معايير الاختيار وفقًا لـ IEC 61439 و GB/T 5585
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"هذه الأمور تحدث يوميًا على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
انخفاض الجهد المفرط في وصلات تراكب قضبان التوصيل يسبب فقدان كفاءة النظام
القيمة التصميمية لمقاومة التلامس لوصلات تراكب قضبان التوصيل في تخزين الطاقة هي ≤10μΩ (IEC 61439-1). إذا لم يكن سطح التراكب مطليًا بالقصدير أو كان شد البرغي المسبق غير كافٍ، ترتفع مقاومة التلامس إلى 50-100μΩ→عند تيار مقنن 500A، يزداد انخفاض الجهد عند وصلة التراكب من 5mV إلى 25-50mV→تولد نقطة التراكب 50W من الحرارة→على مدى أكثر من 1000 دورة شحن/تفريغ (ΔT=50K)، يتسارع أكسدة سطح التراكب→تزداد مقاومة التلامس أكثر→حلقة مفرغة. تحتوي خزانة تخزين الطاقة بسعة 500kWh على حوالي 50 وصلة تراكب لقضبان التوصيل — إجمالي فقدان انخفاض الجهد يمكن أن يصل إلى 1-2V/نظام، مما يتوافق مع فقدان طاقة حوالي 0.5-1% من سعة النظام لكل دورة. يتطلب UL 9540A ألا تفشل توصيلات قضبان التوصيل أثناء اختبار الهروب الحراري لأنظمة تخزين الطاقة.
إجراءات التصحيح
قم بطلاء سطح تراكب قضيب التوصيل بالقصدير (≥8μm) أو الفضة (≥5μm) لمنع الأكسدة. وفقًا لمتطلبات IEC 61439-1، استخدم براغي من الدرجة 8.8 للوصلات التراكبية وتحكم في عزم الشد المسبق وفقًا للجدول (على سبيل المثال، برغي M12 بعزم 35Nm). بعد التركيب، قم بقياس مقاومة التلامس باستخدام ميكروأومتر.
الخطر-02
التآكل الجلفاني الناتج عن تلامس المعادن المختلفة
عندما يتلامس قضيب توصيل نحاسي مباشرة مع طرف ألومنيوم، يصل فرق الجهد بين النحاس (+0.34V) والألومنيوم (-1.66V) إلى 2.0V. في بيئة رطبة، تتشكل خلية جلفانية، مما يسرع التآكل على جانب الألومنيوم ويسبب زيادة حادة في مقاومة التلامس.
إجراءات التصحيح
بالنسبة للانتقالات من النحاس إلى الألومنيوم، يجب استخدام قضبان توصيل مركبة من النحاس والألومنيوم أو موصلات انتقالية من النحاس إلى الألومنيوم (باستخدام عمليات اللحام بالاحتكاك أو اللحام بالانفجار). أضف حلقة من الفولاذ المقاوم للصدأ للعزل الفيزيائي بين طرف الألومنيوم وقضيب التوصيل النحاسي.
الخطر-03
عدم كفاية مسافة العزل يؤدي إلى الزحف الكهربائي
يمكن أن يصل جهد التيار المستمر في أنظمة تخزين الطاقة إلى 1500V. يتطلب GB/T 14048.1 حدًا أدنى لمسافة الزحف يبلغ 25mm لـ 1500V DC تحت درجة التلوث 3. إذا كانت المسافة غير كافية، يمكن أن تؤدي البيئات الرطبة والمغبرة إلى انهيار الزحف.
إجراءات التصحيح
قم بتركيب فواصل عازلة (مادة SMC/DMC، جهد تحمل ≥3kV) على قضبان التوصيل. يجب أن تكون المسافة الدنيا بين قضبان التوصيل الموجبة والسالبة ≥30mm (مع عامل أمان 1.2x). بعد التركيب، قم بإجراء اختبار مقاومة العزل بجهد 2500V DC (≥20MΩ).
رؤى خاصة بظروف التشغيل
قائمة فحص مخاطر توصيل القضبان النحاسية لمهندسي المشتريات
في توصيلات القضبان النحاسية لتخزين الطاقة، أكثر الاختلافات الهندسية التي يتم تجاهلها هو التأثير المشترك لمقاومة التلامس، وإمكانات التآكل الجلفاني، ومسافة الزحف تحت الجهد المستمر. بينما يعتبر تصنيف التيار والجهد من المواصفات الأساسية، فإن سلسلة الفشل الفعلية غالبًا ما تبدأ عند سطح الوصلة المتراكبة
ما يجب التحقق منه
- 1مقاومة التلامس عند الوصلات المتراكبة للقضبان النحاسية: حدد ≤10μΩ وفقًا للمعيار IEC 61439-1؛ القيم الأعلى تسبب انخفاض الجهد وتراكم الحرارة، مما يسرع الأكسدة
- 2خطر التآكل الجلفاني: عندما يتلامس قضيب نحاسي مع أطراف ألومنيوم، يكون فرق الجهد 2.0 فولت؛ حدد طلاء القصدير على النحاس واستخدم قطع انتقالية ثنائية المعدن أو حلقات عازلة
- 3مسافة الزحف لجهد DC 1500V: الحد الأدنى 25 مم وفقًا للمعيار GB/T 14048.1 لدرجة التلوث 3؛ تحقق من سمك الفاصل العازل ومقاومة مسار التتبع السطحي
- 4ثبات عزم ربط البراغي: استخدم شدًا محكومًا بعزم الربط وحدد فترات إعادة الربط؛ فقدان الشد بأكثر من 15% يتطلب استبدال أداة التثبيت
- 5التآكل البيئي: طابق الطلاء (سمك طلاء القصدير، درجة البرغي، ونوع الطلاء) مع فئة التآكل وفقًا للمعيار ISO 12944-2 (C3, C4, C5-M)
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مقاومة التلامس عند الوصلة المتراكبة | تجاوز 10μΩ → انخفاض الجهد → حرارة → أكسدة → زيادة المقاومة → خطر الانفلات الحراري | اشترط ≤10μΩ وفقًا للمعيار IEC 61439-1؛ تحقق باستخدام ميكرو-أومتر أثناء اختبار القبول بالمصنع |
| حماية التآكل الجلفاني | التلامس بين النحاس والألومنيوم في بيئة رطبة يسرع التآكل، مما يزيد المقاومة | اطلِ القضيب النحاسي بالقصدير؛ استخدم حلقات ثنائية المعدن أو قطع انتقالية؛ تجنب التلامس المباشر |
| مسافة الزحف لجهد التيار المستمر | المسافة غير الكافية تؤدي إلى انهيار زاحف، خاصة في الظروف المتربة أو الرطبة | الحد الأدنى 25 مم لجهد 1500 فولت تيار مستمر، درجة التلوث 3 وفقًا للمعيار GB/T 14048.1 |
| درجة البرغي والطلاء | الدرجة 8.8 مقابل 10.9 مقابل 12.9 تؤثر على قوة التثبيت؛ الطلاء يؤثر على مقاومة التآكل | اختر الدرجة وفقًا لمتطلبات عزم الربط؛ الطلاء وفقًا لفئة التآكل (مثل Dacromet لـ C5-M) |
| مادة وسمك الفاصل العازل | يجب أن يتحمل SMC/DMC الجهد المستمر والتتبع؛ السمك يؤثر على مسافة الزحف | تحقق من قوة العزل الكهربائي والسمك وفقًا لجهد النظام؛ اطلب تقارير الاختبار |
جميع القيم والمعايير مأخوذة من مصادر عامة. يجب التحقق من المواصفات الفعلية للمشروع مع مصمم النظام والرموز المحلية المعمول بها
مستوى الدليل: مدعوم بمعيار
المرجع الفني للقطاع
أسطح تداخل قضبان التوصيل: الطلاء بالقصدير أو الفضة
تتأكسد أسطح تداخل النحاس العاري لتشكّل غشاءً عالي المقاومة، لذا فإن الطلاء إلزامي — اختر القصدير أو الفضة حسب فئة التيار.
| معالجة السطح | ملاحظات | مجال التطبيق |
|---|---|---|
| نحاس عارٍ (غير مطلي) | يتأكسد السطح ليشكّل غشاء Cu₂O عالي المقاومة | يجب طلاؤه بالقصدير أو الفضة قبل الوصل بالتداخل |
| طلاء بالقصدير | طلاء بسماكة حوالي 5–15 μm (تقدير تقريبي للمرتبة)، حماية من الأكسدة | وصلات التداخل الحاملة للتيار القياسية |
| طلاء بالفضة | طلاء للوصلات الحرجة | الوصلات الحرجة فوق 200 A |
طلاء القصدير 5–15 μm هو تقدير تقريبي للمرتبة.
المرجع الفني للقطاع
ثلاثة فحوصات قبول لوصلات التداخل عالية التيار
مقاومة التلامس، ومسافة الزحف، ووصلات النحاس-الألمنيوم — لكل منها معيار قبول قابل للتحقق.
مقاومة التلامس المستهدفة لوصلة التداخل <10μΩ؛ وتجاوزها يولّد حرارة عند التيار العاليمسافة الزحف للطبقة حسب فئة الجهد/التلوث في IEC 61439وصلات النحاس-الألمنيوم تتطلب صفيحة انتقالية أو معجون موصّل — لا توصل الأوجه العارية بالتداخل إطلاقًا
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
داخلي، تيار مقنن ≤800A، DC 1000V
15-20 سنة
اقتصادي
الحل B
حاوية خارجية، تيار مقنن ≤1600 أمبير، جهد مستمر 1500 فولت
20-25 سنة
معتدل
الحل C
حاوية خارجية، تيار مقنن ≤1600 أمبير، تيار مستمر 1500 فولت + متطلبات خاصة
20-30 سنة
أعلى
| A · الخطة أ · النوع القياسي لتخزين الطاقة التجاري والصناعي | B · الخطة ب · حاوية تخزين الطاقة من النوع المحسّن | C · الخطة ج · حاوية تخزين الطاقة من النوع المحسّن | |
|---|---|---|---|
| 1. قضيب توصيل نحاسي مطلي بالقصدير | |||
| المواصفة | 30×5 ~ 80×10 mm | 30×5 ~ 80×10 مم | 30×5 ~ 80×10 مم |
| المادة | نحاس T2 + طلاء قصدير ≥8μm | نحاس T2 + طلاء قصدير ≥8 ميكرومتر | نحاس T2 + طلاء قصدير ≥8 ميكرومتر |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. فاصل عازل | |||
| المواصفة | 3mm/5mm thick | سماكة 3 مم/5 مم | سماكة 3 مم/5 مم |
| المادة | SMC/DMC | SMC/DMC | SMC/DMC |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. طقم براغي سداسية | |||
| المواصفة | M10×30 ~ M12×40 | M10×30 ~ M12×40 | M10×30 ~ M12×40 |
| المادة | فولاذ كربوني درجة 8.8 + مجلفن | فولاذ كربوني درجة 8.8 + مجلفن | فولاذ كربوني درجة 8.8 + طلاء Dacromet + طبقة علوية |
| الدرجة | 8.8 | 10.9 | 12.9 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
1قضيب توصيل نحاسي مطلي بالقصدير
المواصفة
A
30×5 ~ 80×10 mm
B
30×5 ~ 80×10 مم
C
30×5 ~ 80×10 مم
المادة
A
نحاس T2 + طلاء قصدير ≥8μm
B
نحاس T2 + طلاء قصدير ≥8 ميكرومتر
C
نحاس T2 + طلاء قصدير ≥8 ميكرومتر
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
2فاصل عازل
المواصفة
A
3mm/5mm thick
B
سماكة 3 مم/5 مم
C
سماكة 3 مم/5 مم
المادة
A
SMC/DMC
B
SMC/DMC
C
SMC/DMC
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
3طقم براغي سداسية
المواصفة
A
M10×30 ~ M12×40
B
M10×30 ~ M12×40
C
M10×30 ~ M12×40
المادة
A
فولاذ كربوني درجة 8.8 + مجلفن
B
فولاذ كربوني درجة 8.8 + مجلفن
C
فولاذ كربوني درجة 8.8 + طلاء Dacromet + طبقة علوية
الدرجة
A
8.8
B
10.9
C
12.9
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461
دليل الاختيار
لست متأكدًا من الخطة المناسبة؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| DC 1000V وما دون، داخلي | الخطة A · المعيار التجاري والصناعي | قضيب توصيل نحاسي مطلي بالقصدير (نحاس T2 مطلي بالقصدير ≥8μm، 30×5~80×10mm) + فاصل عازل SMC/DMC + براغي درجة 8.8؛ C3 وفقًا لـ ISO 12944-2؛ وفقًا لـ IEC 61439 و GB/T 5585 |
| DC 1500V، خارجي/حاوية | الخطة B · معزز لتخزين الطاقة في الحاويات | حاوية خارجية مقننة ≤1600A؛ طلاء قصدير أو فضة أكثر سماكة، وزيادة تصنيف تحمل الفاصل العازل؛ C4 وفقًا لـ ISO 12944-2؛ براغي درجة 10.9 |
| التيار المقنن ≤800A | قضيب توصيل نحاسي مطلي بالقصدير | الطلاء بالقصدير ≥8μm يحمي النحاس من الأكسدة لمدة 10-15 سنة في البيئة الجوية |
| التيار المقنن >800A | قضيب توصيل نحاسي مطلي بالفضة | الطلاء بالفضة ≥5μm يوفر أفضل موصلية ومقاومة للأكسدة، ويقلل مقاومة التلامس |
A
الخطة أ · النوع القياسي لتخزين الطاقة التجاري والصناعي
C3 قياسي وفقًا لـ ISO 12944-2
قضيب توصيل نحاسي مطلي بالقصدير
نحاس T2 + طلاء قصدير ≥8μm · —
فاصل عازل
SMC/DMC · —
طقم براغي سداسية
فولاذ كربوني درجة 8.8 + مجلفن · 8.8
| قضيب توصيل نحاسي مطلي بالقصدير | فاصل عازل | طقم براغي سداسية | |
|---|---|---|---|
| المواصفة | 30×5 ~ 80×10 mm | 3mm/5mm thick | M10×30 ~ M12×40 |
| المادة | نحاس T2 + طلاء قصدير ≥8μm | SMC/DMC | فولاذ كربوني درجة 8.8 + مجلفن |
| الدرجة | — | — | 8.8 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل الدائرة الرئيسية | عزل القطب الموجب والسالبة | تثبيت وصلة تراكب قضيب التوصيل |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1mm لكل 100mm.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5mm. اربط بنمط نجمة. اربط بعزم 42 Nm +/-2 Nm باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قم بقياس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء الختم بالعزم. التقط صورًا للتجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3mm. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
B
الخطة ب · حاوية تخزين الطاقة من النوع المحسّن
C4 بيئة قاسية وفق ISO 12944-2
قضيب نحاسي مطلي بالقصدير
نحاس T2 + طلاء قصدير ≥8 ميكرومتر · —
فاصل عازل
SMC/DMC · —
| قضيب نحاسي مطلي بالقصدير | فاصل عازل | طقم براغي سداسية | |
|---|---|---|---|
| المواصفة | 30×5 ~ 80×10 مم | سماكة 3 مم/5 مم | M10×30 ~ M12×40 |
| المادة | نحاس T2 + طلاء قصدير ≥8 ميكرومتر | SMC/DMC | فولاذ كربوني درجة 8.8 + مجلفن |
| الدرجة | — | — | 10.9 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل الدائرة الرئيسية | عزل القطبين الموجب والسالب | تثبيت وصلات تراكب قضبان التوصيل |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للوصلات يتحمل درجات حرارة من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي قطعة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بالقرب من الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. تنفصل الوصلة أثناء التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل المواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع التلوث السطحي الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة ج · حاوية تخزين الطاقة من النوع المحسّن
C5-M شديد وفقًا لمعيار ISO 12944-2
قضيب توصيل نحاسي مطلي بالقصدير
نحاس T2 + طلاء قصدير ≥8 ميكرومتر · —
فاصل عازل
SMC/DMC · —
| قضيب توصيل نحاسي مطلي بالقصدير | فاصل عازل | طقم براغي سداسية | طقم أدوات الفحص والصيانة | |
|---|---|---|---|---|
| المواصفة | 30×5 ~ 80×10 مم | سماكة 3 مم/5 مم | M10×30 ~ M12×40 | ملحقات |
| المادة | نحاس T2 + طلاء قصدير ≥8 ميكرومتر | SMC/DMC | فولاذ كربوني درجة 8.8 + طلاء Dacromet + طبقة علوية | — |
| الدرجة | — | — | 12.9 | — |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | توصيل الدائرة الرئيسية | عزل القطب الموجب والسالبة | تثبيت وصلات تراكب قضبان التوصيل | التحقق الدوري من عزم الربط |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل درجات حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثّق لأغراض تدقيق الامتثال.
- اختبر عينة 10% بطريقة الاختبار غير المتلف بصبغة الاختراق. استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. ثبّت أجهزة مراقبة دائمة لقياس الحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة براغي غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثّق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثّق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
الأساس الفني والمراجع المعيارية
بطارية ليثيوم أيون لتخزين الطاقة الكهربائية
قضبان التوصيل النحاسية والألومنيومية وسبائكها للأغراض الكهربائية
متطلبات السلامة للبطاريات الصناعيةمجموعات المفاتيح الكهربائية والتحكم ذات الجهد المنخفض
مفاتيح الجهد المنخفضمفاتيح الجهد المنخفض ومعدات التحكم
معيار سلامة تخزين الطاقةقضبان التوصيل النحاسية وسبائك النحاس الجزء 2
مجموعات مفاتيح الجهد المنخفضمفاتيح الجهد المنخفض ومعدات التحكم
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
