مثبتات رفوف البطاريات: البراغي المعزولة مقابل حلقات النابض القرصية

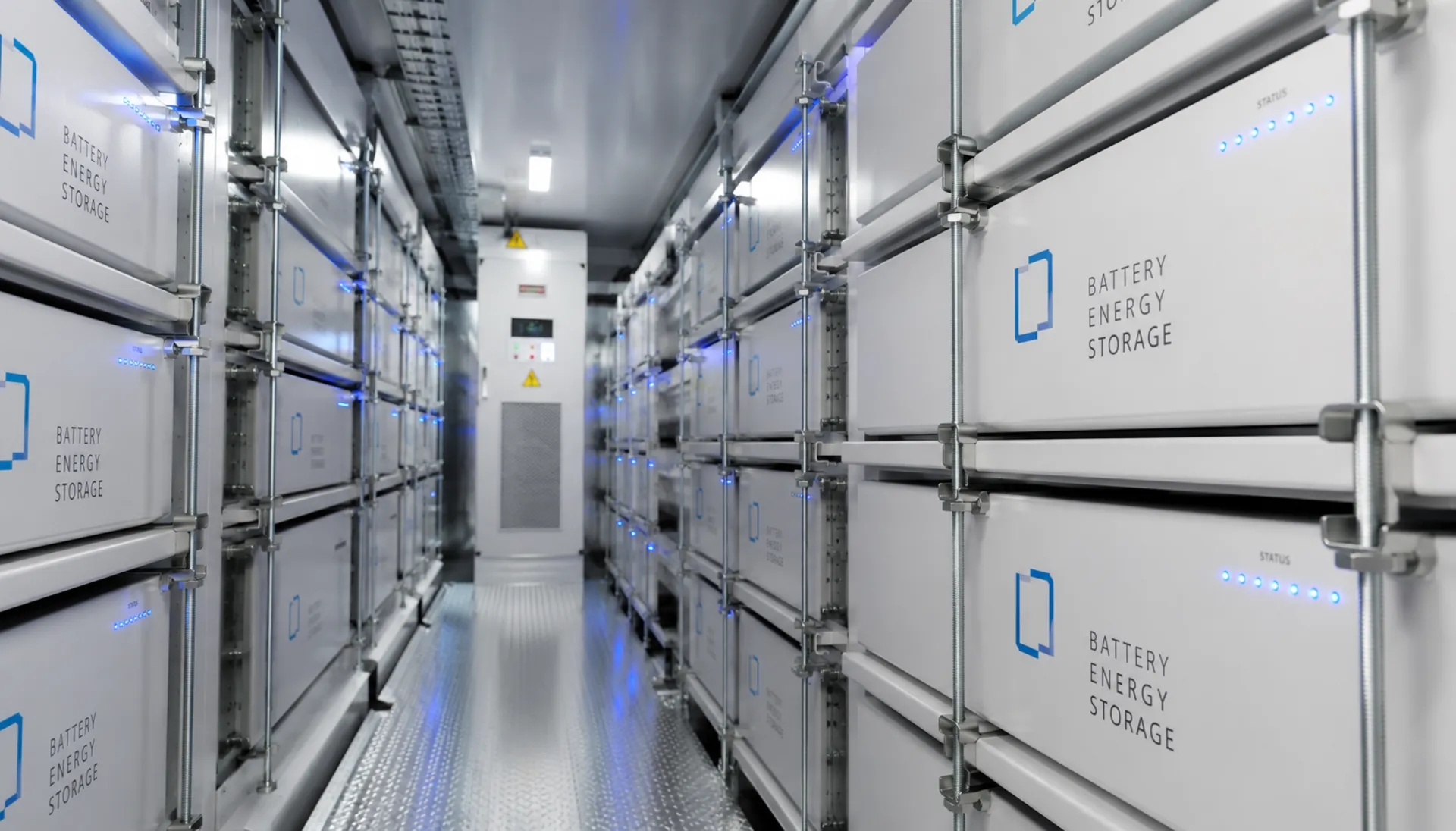

تثبيت رفوف أنظمة تخزين الطاقة يواجه خطرين مختلفين: العزل الكهربائي حول وحدات البطارية، والحفاظ على قوة التثبيت تحت الاهتزاز أو الحركة الحرارية. يجب تحديد البرغي والحلقة والطلاء كنظام واحد متكامل.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"في خط الإنتاج، تحدث هذه الأمور كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
فشل عزل رف البطارية مما يؤدي إلى تسرب التيار المستمر
إجراءات التصحيح
الخطر-02
متطلبات إحكام عالية لأنظمة الإدارة الحرارية
إجراءات التصحيح
الخطر-03
خطر تسخين وصلات القضبان النحاسية
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
افصل مخاطر العزل عن مخاطر حمل التثبيت
يصف دليل لي سبرينغ لحلقات بلفيل الاهتزاز والتمدد الحراري والاسترخاء وزحف البرغي كأسباب لاستخدام حلقات النابض القرصية. في رفوف ESS، لا يحل هذا محل فحوصات العزل؛ بل يضيف متطلبًا منفصلًا للمثبتات
ما يجب التحقق منه
- 1استخدم براغي معزولة أو أكمامًا حيث يجب التحكم في العزل الكهربائي في الوصلة
- 2استخدم حلقات القرص الزنبركية حيث يجب الحفاظ على قوة التثبيت في الوصلة تحت الحركة أو الاسترخاء
- 3لا تدع اختيار الطلاء يخفي متطلب العزل؛ الطلاء والعزل فحوصات مختلفة
- 4اطلب مستندات من المورد توضح نوع الحلقة ودرجة البرغي والطلاء وتسلسل التركيب معًا
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| العزل الكهربائي | الوصلة الميكانيكية المحكمة يمكن أن تكون خاطئة إذا أنشأت مسارًا موصلًا غير مقصود | برغي معزول، كم، مجموعة حلقات، ووثيقة الاختبار المطلوبة |
| الحفاظ على حمل التثبيت | الحركة الحرارية والاسترخاء يمكن أن تقلل من الشد المسبق حتى عندما كان عزم الربط الأولي صحيحًا | نوع حلقة القرص الزنبركية، طريقة الشد المسبق، وروتين الفحص |
| توافق الطلاء | يؤثر الطلاء على الحماية من التآكل والاحتكاك وسلوك الحلقة في نفس الوصلة | طلاء البرغي، طلاء الحلقة، وما إذا كانت قيم عزم الربط مبنية على حالة السطح تلك |
إرشادات الحلقات من المورد تدعم وظيفة النوابض القرصية؛ مشروع العزل وقيم عزم الربط لا تزال بحاجة إلى تحقق من المشروع أو المورد
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
نقاط تثبيت الرفوف: المخطط والمقاس ودورة الفحص
ينقسم تثبيت الرفوف إلى ثلاثة مخططات حسب الموقع، ولكل منها نطاق مقاس ودورة فحص خاصة — تحقق من القبول وفق هذا الجدول.
| نقطة التثبيت | المخطط | المقاس | المعاملات الرئيسية | دورة الفحص |
|---|---|---|---|---|
| براغي تثبيت الوحدة | 304 SS + حلقات عزل من النايلون، لمنع التلامس العرضي مع قضبان التوصيل | M8–M12 | السماح بخلوص للتمدد الدوري لـ LFP (~3–5%)؛ مسافة الزحف حسب فئات IEC 61439 | سنوياً |
| براغي تثبيت الرف | مراسي كيميائية إيبوكسية بدلاً من براغي التمدد — سلوك أفضل تحت الزلازل والدورات الحرارية | M12–M16 | عزم اسمي لـ M16 ≈160 N·m؛ يضمحل التحميل المسبق 5–8% سنوياً تحت الدورات الحرارية | نصف سنوي |
| مقاومة الارتخاء | صواميل مزدوجة / صواميل قفل نايلون + حلقات قفل إسفينية | مطابق لمقاس البرغي | تُستخدم مع نقاط التثبيت المذكورة أعلاه | مع نقطة التثبيت |
"التمدد الدوري لـ LFP بنحو 3–5%" و "تآكل التحميل المسبق 5–8%/سنة" هي تقديرات تقريبية من الأدبيات الهندسية.
المرجع الفني للقطاع
الدورات الحرارية تستنزف التحميل المسبق سنة بعد سنة — هل سيصمد أمام الزلزال؟
مثال: براغي تثبيت الرف M12–M16 بمراسي كيميائية إيبوكسية في منطقة زلزالية (اليابان، كاليفورنيا، تشيلي).
- 1الدورات الحرارية للشحن/التفريغ تجعل الرف يتمدد وينكمش ضمن 20–55°C
- 2التمدد والانكماش يستنزفان التحميل المسبق للمراسي بنحو 5–8% سنوياً (تقدير تقريبي)
- 3تنخفض صلابة الوصلة وتبدأ نقاط تثبيت الوحدة بالارتخاء
- 4في المناطق الزلزالية، تحقق وفق IEEE 693: تتطلب براغي تثبيت الوحدة معامل أمان قص ≥4 (موصى به)
- 5عند عدم كفاية التحميل المسبق، يتم تجاوز حدود القص وتنزاح الوحدات — استخدم المراسي الكيميائية الإيبوكسية بدلاً من براغي التمدد وأعد الشد كل ستة أشهر
"تآكل التحميل المسبق 5–8%/سنة" هو تقدير تقريبي؛ معامل أمان القص ≥4 هو قيمة موصى بها.
المرجع الفني للقطاع
خيارات مقاومة الارتخاء: الحلقات وصواميل القفل والمراسي
طابق ثلاث عائلات من القطع مع نقطة التثبيت بدلاً من الاعتماد على عزم الشد الأولي وحده.
- تثبيت الوحدة: براغي 304 SS + حلقات عزل من النايلون، مع صواميل مزدوجة أو صواميل قفل نايلون لمقاومة الارتخاء
- المراسي: مراسي كيميائية إيبوكسية بدلاً من براغي التمدد — أداء أفضل تحت الزلازل والدورات الحرارية
- النقاط المعرضة للحرارة العالية أو الاهتزاز: حلقات قفل إسفينية، تُستخدم مع المخططات المذكورة أعلاه
- الانضباط: أعد شد المراسي كل ستة أشهر؛ افحص براغي تثبيت الوحدة سنوياً
دليل الاختيار
دليل اختيار القرار
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| يجب أن تحقق الوصلة عزلاً كهربائياً (تثبيت وحدة البطارية، نظام 500-1500V DC) | مجموعة مسمار/جلبة معزولة مع حلقة عازلة من البولي كربونات أو الإيبوكسي (جهد تحمل ≥2kV) | UL 1973 (مقاومة العزل ≥100kΩ لنظام 1000V) |
| يجب أن تحافظ الوصلة على حمل الشد تحت الاهتزاز والحركة الحرارية | حلقة زنبركية قرصية Belleville (51CrV4، تعوض تشوهاً حرارياً 0.2-0.5mm) | IEC 62619 / GB/T 36276 (سلامة بطارية تخزين الطاقة) |
| وصلة أنابيب التبريد السائل ذات متطلبات إحكام عالية | وصلة حلقية من الفولاذ المقاوم للصدأ 304/316L مع حلقة إحكام EPDM؛ اختبار الضغط عند 1.5× ضغط التشغيل | UL 1973 / IEC 62619 |
| خطر ارتفاع حرارة نقطة توصيل قضيب التوصيل النحاسي | سطح قضيب التوصيل مطلي بالقصدير، التركيب بعزم الدوران الموصى به، فحص دوري لدرجة الحرارة بالأشعة تحت الحمراء | GB/T 36276 |
| بيئة الحماية ومكافحة التآكل C3/C4 (ISO 12944-2) | تحديد طلاء المسمار وطلاء الحلقة بشكل مشترك؛ الطلاء والعزل فحصا قبول منفصلان | ISO 12944-2 |
① البرغي المعزول
C3 قياسي وفقًا لـ ISO 12944-2
| برغي معزول | برغي معزول (كبير) | حلقة مسطحة | |
|---|---|---|---|
| المواصفة | M8×25، جهد تحمل 1500 فولت تيار مستمر | M12×40، جهد تحمل 2000 فولت تيار مستمر | M10-M12 |
| المادة | PA66+GF30% | PA66+GF30% | فولاذ مقاوم للصدأ 304 |
| الدرجة | V0 | V0 | A2 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | معالجة سلبية |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 |
| الاستخدام | تثبيت حزمة البطارية | تثبيت وحدة تخزين الطاقة في الحاوية | توزيع الحمل |
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسوس.
- ضع علامة طلاء ختم العزم. التقط صورًا للتجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام الصيانة CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
② نابض بلفيل القرصي
C4 بيئة قاسية وفقًا للمعيار ISO 12944-2
| نابض قرصي | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|
| المواصفة | D25 مم، حمولة 2000 نيوتن | M10-M12 | M10-M12 |
| المادة | 51CrV4 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | — | A2 | A2 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | تخميل | تخميل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | تعويض برغي حزمة البطارية | توزيع الحمولة | توزيع الحمولة |
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مانعًا للتآكل للمفاصل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات البيئة.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار المفاصل الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل المثبت تحت حمولة التصميم. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: فك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
المعايير المرجعية
الأساس الفني والمعايير المرجعية
معيار سلامة نظام تخزين الطاقة
متطلبات السلامة للبطاريات الصناعيةمتطلبات سلامة بطاريات الليثيوم الصناعية
التصميم الزلزالي للمحطات الفرعيةدرجة مثبطات اللهب البلاستيكية
سلامة نظام تخزين الطاقةالخواص الميكانيكية للمثبتات - البراغي والمسامير والأوتاد
مواصفات نظام تخزين الطاقةاختبارات التآكل في الأجواء الاصطناعية - اختبارات رش الملح
