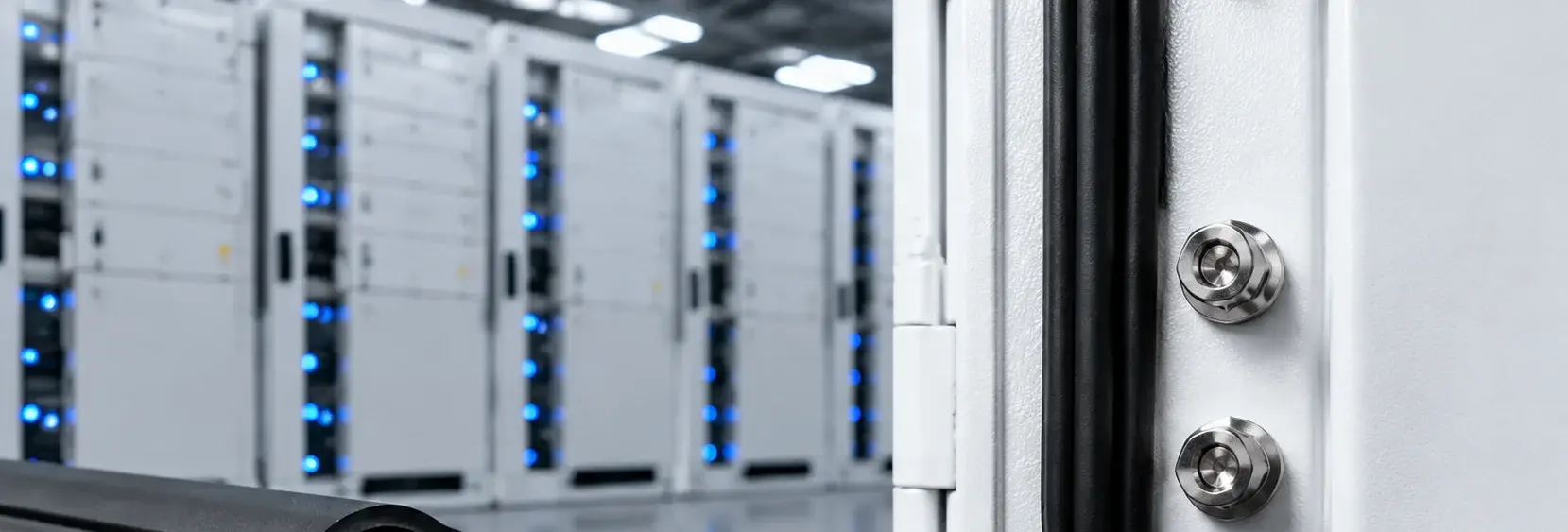

مانعات تسرب الخزائن ومداخل الكابلات: خطط IP65 وIP67
اختر بين الخطة A (IP65، شريط ختم EPDM، مدخل كابل نايلون) للاستخدام الداخلي أو الخارجي المحمي، والخطة B (IP67، EPDM سميك، مدخل كابل 316L) للاستخدام الخارجي القاسي. اختيار الختم الخاطئ يؤدي إلى تسرب المياه أو التكثف أو تراكم الغبار مما يسبب إنذارات عزل خاطئة. الاختلافات الرئيسية: المقطع العرضي لشريط الختم، مادة المدخل، نوع صمام التنفس، ومستوى الحماية من التآكل
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأمور تحدث كل يوم في أرض الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تسرب المياه بسبب ضعف إحكام مدخل الكابل
مدخل الكابل في فتحة دخول/خروج الكابل في خزانة تخزين الطاقة هو نقطة ضعف في العزل المائي. المداخل العادية تحتوي على مخروط مطاطي واحد فقط—تحت حركة الكابل وتقلبات درجات الحرارة، يتشوه المخروط ويفشل الختم ← تتدفق مياه الأمطار إلى الخزانة على طول الكابل ← تتراكم المياه على الغلاف الفولاذي لوحدات البطارية السفلية ← تآكل وثقب ← تسرب الإلكتروليت.
إجراءات التصحيح
اختر غدة كبل ذات هيكل إحكام مزدوج الطبقات (مخروط مطاطي + حلقة دائرية مزدوجة الإحكام)، بتصنيف IP68 (عمق 2 متر/72 ساعة). وجّه مدخل الكبل في الغدة نحو الأسفل لتشكيل انحناءة على شكل حرف U (تمنع تدفق الماء على طول الكبل). افحص صامولة قفل الغدة بحثًا عن أي ارتخاء أثناء الفحوصات السنوية.
الخطر-02
الارتباك في اختيار صمام التنفس العازل للماء يؤدي إلى فشل وظيفي
تحتاج خزائن تخزين الطاقة إلى صمامات تنفس عازلة للماء لموازنة الضغط الداخلي والخارجي—خلال النهار، ترتفع درجة الحرارة الداخلية، ويزداد الضغط، ويتم طرد الغاز عبر الصمام؛ وفي الليل، تنخفض درجة الحرارة، وينخفض الضغط، ويدخل الهواء الخارجي عبر الصمام. إذا تم استخدام 'سدادة تنفس' غير عازلة للماء بدلاً من 'صمام تنفس عازل للماء' ← تتسرب مياه الأمطار مباشرة. إذا تم استخدام 'سدادة' عازلة للماء ولكنها غير قابلة للتنفس ← يتشكل ضغط سلبي داخل الخزانة ← يزداد التكثف.
إجراءات التصحيح
يجب أن تستخدم صمامات التنفس العازلة للماء غشاءً دقيق المسام من PTFE (بولي تترافلوروإيثيلين)—حجم المسام 0.1-10 ميكرومتر، مما يسمح بمرور جزيئات الغاز ولكن يمنع قطرات الماء السائلة (التوتر السطحي للماء يشكل ختمًا هلاليًا عند المسام الدقيقة). اختر معدل تدفق الهواء بناءً على حجم الخزانة—لخزانة بحجم 1 متر مكعب، معدل التدفق الموصى به ≥500 مل/دقيقة عند 7 كيلوباسكال.
الخطر-03
دخول الغبار بعد تقدم عمر مانعات تسرب الخزانة مما يؤدي إلى إنذارات خاطئة لمراقبة العزل
تحت الأشعة فوق البنفسجية الخارجية ودورات درجة الحرارة -20~60 درجة مئوية، تتصلب أشرطة EPDM من صلابة Shore A55 إلى A75 على مدى 5-8 سنوات، مما يفقدها المرونة. يخترق الغبار من خلال فجوات باب الخزانة، ويتراكم على قضبان النحاس والعوازل. عندما يتجاوز سمك طبقة الغبار 0.5 مم، تقل مسافة الزحف بنسبة >30%، مما يتسبب في إنذارات خاطئة، يتطلب كل منها 2-4 ساعات لاستكشاف الأخطاء وإيقاف التشغيل.
إجراءات التصحيح
اختر أشرطة مانعة للتسرب من مطاط السيليكون (-40~200 درجة مئوية). أضف مانع تسرب ثانوي وواقي غبار لباب الخزانة. افحص الانضغاط الدائم كل عامين؛ استبدل إذا تجاوز 25%.
رؤى خاصة بظروف التشغيل
سلسلة فشل الختم: ما يجب تحديده في طلب عرض الأسعار الخاص بك
يتراوح مستوى الحماية لخزائن تخزين الطاقة من IP54 إلى IP67. يؤدي دخول مياه الأمطار عبر مدخل الكابل غير المحكم إلى تراكم المياه في وحدات البطارية، وتدهور العزل، والتوقف عن العمل. يؤدي الصمام المقاوم للماء ولكن غير القابل للتنفس إلى ضغط سلبي وتكاثف. يؤدي دخول الغبار عبر أشرطة الختم القديمة إلى تقليل مسافة الزحف وإطلاق إنذارات كاذبة. حدد مادة الختم ونوع المدخل وصمام التنفس بشكل صحيح
ما يجب التحقق منه
- 1مدخل الكابل: نايلون PA66+EPDM لـ IP65 داخلي؛ 316L+EPDM لـ IP67 خارجي. حدد تصنيف IP وفقًا لـ IEC 60529
- 2شريط الختم: EPDM بشكل D لـ IP65؛ سميك لـ IP67. تؤثر صلابة Shore A على الختم طويل الأمد

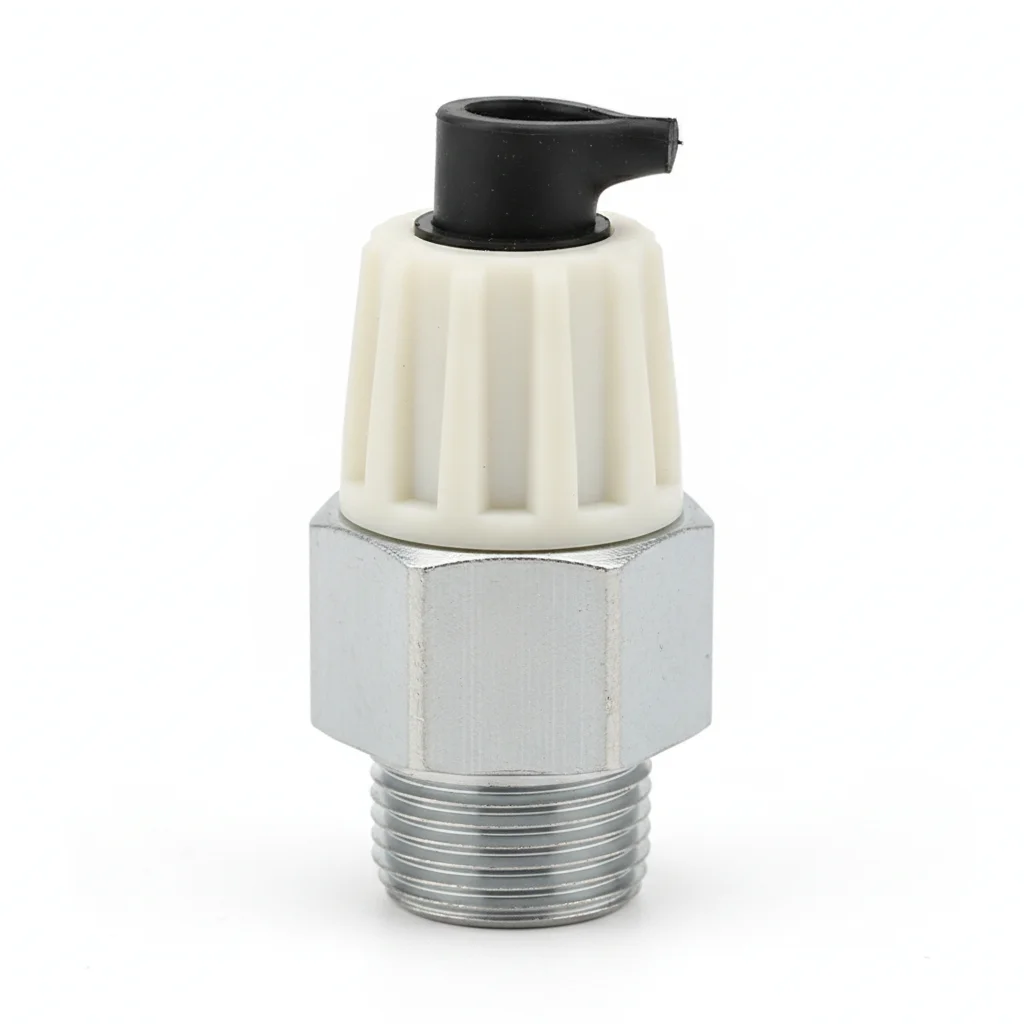

- 3صمام التنفس المقاوم للماء: غشاء PTFE+PA لـ IP65؛ 316L+PTFE لـ IP67. يجب أن يوازن الضغط دون السماح بدخول الماء
- 4الحماية من التآكل: الخطة أ تستخدم C3 وفقًا لـ ISO 12944-2؛ الخطة ب تستخدم C4 قاسية. حدد الطلاء أو درجة المادة وفقًا لذلك
- 5الصيانة: افحص بانتظام؛ أعد ربط السحابات بعزم أقل من المحدد؛ استبدل إذا تجاوز التآكل حد مساحة السطح
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مادة شريط الختم والمقطع العرضي | تتصلب مادة EPDM بمرور الوقت؛ يوفر المقطع السميك مقاومة أفضل لضغط الانضغاط للأشعة فوق البنفسجية وتقلبات درجات الحرارة في الهواء الطلق | EPDM بشكل D لـ IP65 أو سميك لـ IP67؛ صلابة Shore A |
| مادة مدخل الكابل وتصنيف IP | تتشقق مداخل النايلون تحت الأشعة فوق البنفسجية؛ 316L يقاوم التآكل. IP67 مطلوب للاستخدام الخارجي لمنع دخول الماء | PA66+EPDM لـ IP65 داخلي؛ 316L+EPDM لـ IP67 خارجي وفقًا لـ IEC 62444 |
| نوع صمام التنفس | السدادة غير المقاومة للماء تسمح بدخول المطر؛ السدادة غير القابلة للتنفس تسبب ضغطًا سلبيًا وتكاثفًا | صمام تنفس مقاوم للماء بغشاء PTFE؛ بتصنيف IP67؛ معدل التدفق متناسب مع حجم الخزانة |
| مستوى الحماية من التآكل | C3 مقابل C4 يحدد سمك الطلاء واختيار المادة؛ المستوى الخاطئ يؤدي إلى تآكل مبكر | الخطة أ: C3 وفقًا لـ ISO 12944-2؛ الخطة ب: C4 قاسية. حدد الجلفنة بالغمس الساخن أو 316L |
| جدول الصيانة | الفحص المنتظم يمنع فشل الختم؛ أعد الربط واستبدل السحابات الحرجة في الموعد المحدد | افحص بانتظام؛ أعد الربط بعزم أقل من المحدد؛ استبدل السحابات التي يتجاوز تآكلها الحد |
يجب التحقق من جميع المواصفات وفقًا للظروف البيئية الخاصة بالمشروع والمعايير المعمول بها. تعتمد البيانات المذكورة أعلاه على سيناريوهات نموذجية داخلية/خارجية محمية (IP65) وخارجية قاسية (IP67)
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
اختيار مادة شريط الختم حسب نطاق درجة حرارة التشغيل
تُختار أختام الأبواب حسب نطاق درجة الحرارة والموقع — تختلف الخزانات الخارجية القياسية عن الخدمة البحرية/القصوى.
| المادة | نطاق درجة الحرارة | الاستخدام النموذجي |
|---|---|---|
| EPDM | -40 to 120°C | ختم أبواب الخزانات الخارجية القياسية |
| مطاط السيليكون | -60 to 200°C | الخدمة في درجات الحرارة القصوى أو البيئة البحرية |
تصنيفات درجات الحرارة هي بيانات مواد شائعة موثقة؛ يتم الاختيار حسب درجة الحرارة المحيطة والتعرض لأشعة الشمس.
المرجع الفني للقطاع
سلسلة تآكل المفصلات والأقفال: من التكثف إلى تسرب المياه
يبدأ تآكل أجزاء باب الخزانة بتكثف الرطوبة على سطح الختم ويتطور إلى تسرب المياه.
- 1التقلبات الكبيرة في درجات الحرارة بين الداخل والخارج تجعل سطح ختم الباب يتكثف ويجف بشكل متكرر
- 2الفولاذ الكربوني المكشوف يصدأ خلال حوالي 2 سنة (تقدير تقريبي للمقدار)، ويتمدد بفعل انتفاخ الصدأ
- 3الصدأ على المفصلات والأقفال والمثبتات يسبب تهدل الباب وعدم استقرار شريط الختم في موضعه
- 4يفشل الختم وتتسرب مياه الأمطار عبر فجوة الباب
- 5ينخفض العزل ويؤدي التسريب إلى فصل النظام
تآكل الفولاذ الكربوني خلال ~2 سنة (الخطوة 2) هو تقدير تقريبي لمقدار الظاهرة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
داخلي/خارجي محمي
10-15 سنة
اقتصادي
الحل B
خارجي غير محجوب IP67
15-20 سنة
قياسي
الحل C
منصة بحرية/بيئة C5-M/أعلى متطلبات الحماية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · IP65 داخلي/خارجي عام | B · الخطة ب · IP67 خارجي قاسٍ | C · الخطة ج · التكوين للبيئات القاسية/البحرية | |
|---|---|---|---|
| 1. شريط الختم | |||
| المواصفة | مقطع D 10×15 مم | قطاع D 20×20 مم | مقطع D 20×20 مم |
| المادة | مطاط EPDM | مطاط EPDM | مطاط EPDM |
| الدرجة | — | — | نطاق درجة الحرارة -60~200 درجة مئوية |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 2. مدخل كابل نايلون | |||
| المواصفة | PG7-PG21 | M16-M63 | IP67 |
| المادة | PA66+EPDM | 316L+EPDM | 316L |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 3. صمام تنفس عازل للماء | |||
| المواصفة | M12×1.5 | غشاء PTFE 316L | مقطع D 20×20 مم |
| المادة | غشاء PTFE + PA66 | 316L+PTFE | مطاط EPDM |
| الدرجة | — | — | ATEX |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 4. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | محمول باليد |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | مطاط EPDM |
| الدرجة | A2 | A2 | — |
| التشطيب | خامل | مخملي | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | سعة التحميل 200 كجم |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | 316L |
| الدرجة | A2 | A2 | A4-80 |
| التشطيب | خامل | مخملي | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
1شريط الختم
المواصفة
A
مقطع D 10×15 مم
B
قطاع D 20×20 مم
C
مقطع D 20×20 مم
المادة
A
مطاط EPDM
B
مطاط EPDM
C
مطاط EPDM
الدرجة
A
—
B
—
C
نطاق درجة الحرارة -60~200 درجة مئوية
التشطيب
A
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
2مدخل كابل نايلون
المواصفة
A
PG7-PG21
B
M16-M63
C
IP67
المادة
A
PA66+EPDM
B
316L+EPDM
C
316L
التشطيب
A
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
3صمام تنفس عازل للماء
المواصفة
A
M12×1.5
B
غشاء PTFE 316L
C
مقطع D 20×20 مم
المادة
A
غشاء PTFE + PA66
B
316L+PTFE
C
مطاط EPDM
الدرجة
A
—
B
—
C
ATEX
التشطيب
A
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
محمول باليد
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
مطاط EPDM
الدرجة
A
A2
B
A2
C
—
التشطيب
A
خامل
B
مخملي
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
سعة التحميل 200 كجم
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
316L
الدرجة
A
A2
B
A2
C
A4-80
التشطيب
A
خامل
B
مخملي
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
A
الخطة أ · IP65 داخلي/خارجي عام
معيار C3 وفق ISO 12944-2
مدخل كابل نايلون
PA66+EPDM · —
صمام تنفس عازل للماء
غشاء PTFE + PA66 · —
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| شريط الختم | مدخل كابل نايلون | صمام تنفس عازل للماء | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | مقطع D 10×15 مم | PG7-PG21 | M12×1.5 | M10-M12 | M10-M12 |
| المادة | مطاط EPDM | PA66+EPDM | غشاء PTFE + PA66 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | — | — | — | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | خامل | خامل |
| التآكل | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | ختم باب الخزانة | ختم دخول الكابل | موازنة ضغط الخزانة | توزيع الحمل | توزيع الحمل |

التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمي. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر بمفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس محسس.
- ضع علامة طلاء الختم بعزم الربط. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت الحمل التصميمي. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت مقابل المواصفة. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
B
الخطة ب · IP67 خارجي قاسٍ
C4 قاسٍ وفق ISO 12944-2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| شريط مانع للتسرب مقوى | صامولة كابل | صمام تنفس معدني مقاوم للماء | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | قطاع D 20×20 مم | M16-M63 | غشاء PTFE 316L | M10-M12 | M10-M12 |
| المادة | مطاط EPDM | 316L+EPDM | 316L+PTFE | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | — | — | — | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | مخملي | مخملي |
| التآكل | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005 كجم | ~0.005 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | ختم باب الخزانة الخارجية | دخول كابل IP68 | خارجي مقاوم للماء وقابل للتنفس | توزيع الحمولة | توزيع الحمولة |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للمفاصل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمولة التصميم. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفق المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة ج · التكوين للبيئات القاسية/البحرية
C5-M شديد وفقًا للمعيار ISO 12944-2
شريط مانع للتسرب من السيليكون
مطاط EPDM · نطاق درجة الحرارة -60~200 درجة مئوية
| شريط مانع للتسرب من السيليكون | قفل الباب | شريط مانع للتسرب مقاوم للانفجار | جهاز اختبار إحكام الخزانة | مفصلة | |
|---|---|---|---|---|---|
| المواصفة | مقطع D 20×20 مم | IP67 | مقطع D 20×20 مم | محمول باليد | سعة التحميل 200 كجم |
| المادة | مطاط EPDM | 316L | مطاط EPDM | مطاط EPDM | 316L |
| الدرجة | نطاق درجة الحرارة -60~200 درجة مئوية | — | ATEX | — | A4-80 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) | غير قابل للتطبيق (بوليمر) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | مانع تسرب لدرجات الحرارة القصوى | خزانة تخزين الطاقة البحرية | خزانة تخزين الطاقة المقاومة للانفجار | فحص سلامة الإحكام | مفصلة باب الخزانة البحرية |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية بمعدل -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للمراجعة الامتثالية.
- اختبر عينة 10% بصبغة مخترقة. استبدل أي عينة تظهر عليها مؤشرات تشقق.
- ضع مادة مانعة للتسرب واقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت حمل التصميم. ينفصل الوصل في ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البراغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
دليل الاختيار
غير متأكد؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| موقع داخلي أو موقع خارجي محمي | الخطة A · معيار النايلون IP65: شريط ختم بمقطع D من EPDM (10×15mm)، غدة كابل نايلون PG7-PG21 (PA66+EPDM)، صمام تهوية مقاوم للماء M12×1.5 (غشاء PTFE + PA66) | IEC 60529 (IP65)؛ IEC 62444 (غدد الكابلات) |
| موقع خارجي مكشوف بدون عوائق | الخطة B · معزز 316L IP67: شريط ختم بمقطع D من EPDM سميك (20×20mm)، غدة كابل M16-M63 (316L+EPDM، IP68)، صمام تهوية مقاوم للماء معدني (316L+غشاء PTFE) | IEC 60529 (IP67)؛ IEC 62444 (غدد الكابلات)؛ ISO 12944-2 (C4) |
| منصة بحرية / بيئة C5-M / أعلى متطلبات الحماية | الخطة C · التكوين البحري/المتطرف: شريط ختم من مطاط السيليكون (مقطع D 20×20mm، نطاق درجة الحرارة -60~200°C)، قفل باب 316L (IP67)، شريط ختم مقاوم للانفجار (ATEX)، جهاز اختبار ختم الخزانة محمول باليد | IEC 60529 (IP67)؛ ISO 12944-2 (C5-M) |
| فئة تآكل الموقع وفقًا لـ ISO 12944-2 | C3 ← مواد/طلاء الخطة A؛ C4 قاسٍ ← الخطة B؛ C5-M متطرف ← الخطة C (316L/Duplex/Titanium) | ISO 12944-2 (C3/C4/C5-M) |
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
