موصلات كابلات الطاقة الشمسية وتركيبات العبوات: أوقف تسرب المياه
غالبًا ما تُلقى أعطال الكابلات في محطات الطاقة الشمسية على الكابل، ولكن نقطة التسرب أو التآكل قد تكون الموصل أو العبوة أو مقبض الكابل أو مشبك الدعم. يجب أن يغطي خط الشراء كابل الطاقة الشمسية والأجهزة التي تحميه.
تدقيق المخاطر // التشخيص الهندسي
دليل مخاطر الشراء
"هذه الأمور تحدث يوميًا على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
اختيار قطر السلك غير الصحيح يؤدي إلى فقدان خط مفرط
بالنسبة لكابلات التيار المستمر للطاقة الشمسية التي تنقل من الوحدات إلى العاكسات، كل زيادة بنسبة 1% في فقدان الخط يمكن أن تؤدي إلى خسارة عشرات الآلاف من اليوان في الإيرادات على مدى 25 عامًا (استنادًا إلى محطة بقدرة 1 ميجاواط). غالبًا ما تحدد الرسومات التصميمية 4 مم²، ولكن عندما يتجاوز طول المد الفعلي 100 متر، قد يتجاوز انخفاض الجهد لكابل 4 مم² 1.5% (أعلى بكثير من المعيار ≤1% الموصى به في GB 50797). يطلب العديد من المشترين بناءً على الخبرة دون حساب طول المد الفعلي وانخفاض الجهد المسموح به، مما يؤدي إلى توليد طاقة أقل من التوقعات التصميمية بعد البناء.
إجراءات التصحيح
احسب قطر السلك بدقة بناءً على مسافة المد وتيار السلسلة: تيار السلسلة <10 أمبير والطول <80 متر→4 مم²؛ 10-15 أمبير أو 80-150 متر→6 مم²؛ >15 أمبير أو >150 متر→10 مم² أو أكبر. يمكننا المساعدة في حساب القطر الأكثر اقتصادية بناءً على معلمات السلسلة والرسومات التخطيطية.
الخطر-02
شيخوخة الغلاف وتشققه يؤدي إلى أعطال أرضية
تعمل محطات الطاقة الشمسية لمدة 25 عامًا، وتتعرض الكابلات للأشعة فوق البنفسجية ودورات حرارة من -40 درجة مئوية إلى +90 درجة مئوية والأوزون. الكابلات غير المخصصة للطاقة الشمسية (مثل الأسلاك العادية BV) ذات الأغلفة PVC تصبح هشة وتتشقق خلال 3 سنوات تحت التعرض للأشعة فوق البنفسجية. بمجرد تلف الغلاف، تسبب رطوبة الموصل والأكسدة تدهور العزل، وفي الحالات الشديدة، يمكن أن يسبب القوس الكهربائي للتيار المستمر حرائق (إحصائيات IEC 62930: حوالي 11% من حرائق الطاقة الشمسية تنشأ من أعطال كابلات التيار المستمر).
إجراءات التصحيح
يجب استخدام كابلات ذات غلاف XLPE مصممة خصيصًا للطاقة الشمسية (متوافقة مع EN 50618)، وليس أغلفة PVC عادية. يتميز XLPE بدرجة حرارة تشغيل من -40 درجة مئوية إلى +120 درجة مئوية (قصيرة المدى حتى 250 درجة مئوية) واختبار مقاومة الشيخوخة بالأشعة فوق البنفسجية ≥720 ساعة. توفر الكابلات ثنائية النواة حماية ميكانيكية إضافية عبر الغلاف الخارجي.
الخطر-03
تسرب المياه من عبوات الكابلات يسبب إنذار أرضي للسلسلة
من أكثر الأعطال إزعاجًا في محطات الطاقة الشمسية: في الأيام الممطرة، تنخفض مقاومة عزل السلسلة بشكل حاد، مما يؤدي إلى إنذار أرضي للعاكس وإيقاف التشغيل. يكشف التحقيق أن ختم العبوة غير محكم – تتدفق مياه الأمطار على طول الكابل إلى صندوق التوصيل. تسرب واحد في العبوة، وإيقاف سلسلة واحدة، وفقدان مئات الكيلوواط ساعة من التوليد يوميًا.
إجراءات التصحيح
يجب أن تلبي العبوات تصنيف الحماية IP68 (عمق 2 متر/72 ساعة). نوصي بعبوات معدنية أو نايلون بهيكل ختم مزدوج الطبقة (مخروط مطاطي + حلقة O). يجب أيضًا أن تحتوي نهايات موصلات MC4 على حلقة تقطير (انحناءة U) لمنع تسرب المياه على طول السلك إلى الموصل.
رؤى خاصة بظروف التشغيل
فشل الكابلات غالبًا ما يبدأ عند واجهة العتاد
تحدد المواصفة IEC 62930 نطاق كابل التيار المستمر للطاقة الشمسية، بينما تُظهر عينة Eaton العامة لصامولة كابل الطاقة الشمسية أن الصواميل وماسكات الكابلات جزء من حزمة الإحكام والدعم. لذلك، يجب أن تفحص الصفحة الكابل والموصل والصامولة معًا
ما يجب التحقق منه
- 1تحقق من أن الكابل مخصص لجانب التيار المستمر الكهروضوئي قبل اختيار الموصلات والجلاندات
- 2تعامل مع إغلاق الجلاند وتخفيف الإجهاد كمتطلبين منفصلين؛ فالفتحة المغلقة قد تترك حركة الكابل دون إدارة
- 3حدد مشابك أو دعامات الكابلات في الأماكن التي قد تسبب فيها الرياح أو الحركة الحرارية أو حركة الصيانة تآكلًا
- 4لا تخلط عائلات الموصلات إلا إذا أكد المورد التوافق وقدم دليل اختبار
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| نطاق الكابل | قد يكون الكابل مناسبًا كهربائيًا في استخدام واحد ولكن غير موثق لخدمة التيار المستمر الكهروضوئي | مرجع معيار كابل الأنظمة الكهروضوئية ونوع الموصل ووثيقة اختبار المورد |
| الجلاند أو حامل الكابل | يمكن أن يدخل الماء والإجهاد عند واجهة العلبة أو صندوق التجميع | نوع الجلاند ومادة الختم وتخطيط حامل الكابل وواجهة العلبة |
| عتاد الدعم | يمكن أن تتآكل مسارات الكابلات غير المثبتة ضد الإطارات أو القضبان أو حواف الصواني | طريقة تباعد المشابك أو الروابط أو الدعامات وتوافق المواد مع غلاف الكابل |
يُستخدم معيار IEC 62930 لنطاق كابلات الطاقة الشمسية؛ إيتون هي مجرد عينة مورد لأجهزة تثبيت الكابلات. يجب أن تأتي تقييمات المشروع والتوافق من وثائق المورد
مستوى الدليل: مدعوم بمعيار
المرجع الفني للقطاع
مقارنة مثبتات كابلات التيار المستمر: المادة والقطر والتباعد
مشابك الكابلات ليست مستهلكات ثانوية — المادة والقطر المطابق وتباعد التركيب هي ما يقرر قدرتها على الصمود في الهواء الطلق. المقارنة:
| المعامل | مشبك تثبيت الكابل (304/PA66) | الممارسة في المواقع الحرجة |
|---|---|---|
| المادة | ستانلس ستيل 304 أو نايلون PA66 | مشابك ستانلس ستيل في المواقع الحرجة (موصى به) |
| القطر المطابق للكابل | φ4-8 mm | المطابقة مع القطر الخارجي الفعلي للكابل |
| الكمية لكل مشروع | آلاف لكل MW (تقدير تقريبي للكمية) | تأمين المخزون لكامل المصفوفة وفق هذه الكمية |
| التباعد | ≤500 mm (موصى به) | إعادة الفحص مقطعًا بمقطع أثناء التفتيش |
"آلاف لكل MW" هو تقدير تقريبي للكمية؛ φ4-8 mm والتباعد ≤500 mm مأخوذان من جدول السيناريو النموذجي؛ يوصى باستخدام مشابك الستانلس ستيل في المواقع الحرجة.
المرجع الفني للقطاع
برغي قاعدة مرتخٍ: كيف ينتهي سحب الكابل بقوس تيار مستمر
عدم شد براغي التثبيت التمددية أسفل العاكس بالعزم الكافي وأول ضحية لن تكون القاعدة — بل موصلات السلاسل. التسلسل:
- 1براغي التثبيت التمددية للقاعدة غير مشدودة بالعزم الكافي (M12 يتطلب 50-60 N·m) ترتخي مع مرور الوقت
- 2يزحف العاكس تحت الاهتزاز، فيسحب الكابلات ذهابًا وإيابًا
- 3ينتقل الإجهاد على طول المسار حتى تنفصل نقاط التلامس القابلة للفصل جزئيًا وترتفع المقاومة
- 4يبقي التيار الوصلة المتدهورة ساخنة وتتآكل أسطح التلامس أكثر
- 5ينهار العزل وتحدث ومضة قوسية في السلسلة — قوس تيار مستمر لا ينطفئ أبدًا
50-60 N·m هو التصنيف الاسمي لمنتج براغي التثبيت التمددية من الستانلس ستيل؛ يتسلسل المسار عزم شد ناقص ← إزاحة بالاهتزاز ← سحب الكابل ← ارتخاء الوصلة ← قوس كهربائي، وقوس التيار المستمر ليس له عبور صفري لذا لا ينطفئ ذاتيًا.
المرجع الفني للقطاع
الفحوصات نصف السنوية لكابلات وموصلات التيار المستمر
تتتبع عمليات التفتيش أمرين فقط: ثبات المثبتات وبقاء الوصلات باردة. الوتيرة والمعايير:
- الفحص مرتين في السنة: إجراء مسح بالأشعة تحت الحمراء على كامل مسار كابل التيار المستمر لتحديد النقاط الساخنة الموضعية
- إعادة التحقق من تباعد المشابك عند ≤500 mm واستكمال أي مشبك مرتخٍ أو مفقود؛ استخدام مشابك الستانلس ستيل في المواقع الحرجة (موصى به)
- بعد أي فك لموصل MC4، إعادة التحقق من القفل — الاستماع لصوت النقرة والسحب للتأكد من ثباته
التفتيش مرتين سنويًا هو الوتيرة الموصى بها في قاعدة المعرفة؛ التباعد ≤500 mm واستخدام مشابك الستانلس ستيل في المواقع الحرجة هي قيم موصى بها.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
المناطق الداخلية، تباعد قياسي بين السلاسل، مسافة التمديد ≤80م
25 عامًا (عمر غلاف XLPE يطابق عمر الوحدة)
اقتصادي
الحل B
محطات طاقة كبيرة، المسافة من السلسلة إلى صندوق التجميع أكبر من 100 متر، أو مناطق الإشعاع الشمسي العالي (تيار السلسلة أكبر من 15 أمبير)
25 سنة
قياسي
الحل C
منطقة رذاذ الملح الساحلي من الفئة C5، والمناطق الصحراوية ذات الحرارة العالية القصوى، ومحيط المصانع الكيميائية، أو مشاريع التصدير التي تتطلب شهادة UL
30 سنة
ممتاز
| A · الخطة أ · التكوين القياسي للجانب المستمر | B · الخطة ب · تكوين المسافات الطويلة مع فقد منخفض | C · الخطة C · البيئة القاسية / تكوين اللوائح الصارمة للسلامة | |
|---|---|---|---|
| 1. كابل DC أحادي النواة PV1-F | |||
| المواصفة | 4مم² أسود/أحمر | 6 مم²/10 مم² أسود/أحمر | 10/16/25 مم² |
| المادة | نحاس معلب (موصل مرن فئة 5 وفقًا لـ IEC 60228) + غلاف XLPE (بولي إيثيلين متشابك) | نحاس مطلي بالقصدير فئة 5 + XLPE + طبقة مضفورة من النايلون المقوى | موصل من سبائك الألومنيوم (درجة 8030) + XLPE + غلاف مزدوج |
| الدرجة | DC 1.5كيلوفولت (AC 1.0كيلوفولت) | DC 1.5kV | تيار مستمر 2 كيلوفولت، أخف بنسبة 50% من النحاس |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. كابل DC ثنائي النواة PV1-F | |||
| المواصفة | 2×4مم² أسود/أحمر | 2×6 مم² | 4/6/10 مم² |
| المادة | نحاس معلب + XLPE + غلاف خارجي PVC | نحاس مطلي بالقصدير + XLPE + غلاف خارجي LSZH منخفض الدخان وخالٍ من الهالوجين | طبقة إضافية من طلاء النيكل فوق طبقة القصدير + XLPE |
| الدرجة | DC 1.5كيلوفولت | DC 1.5kV، متوافق مع IEC 60332-1 لمقاومة اللهب | مقاومة رذاذ الملح 2000 ساعة (IEC 60068) |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. رباط كابلات مقاوم للطقس PV | |||
| المواصفة | 3.6×200مم أسود | 4.6×300 مم | 4.6×300 مم |
| المادة | نايلون 66 (PA66) + أسود كربوني (≥2%) مقاوم للأشعة فوق البنفسجية | فولاذ مقاوم للصدأ 304 (سطح مطلي بالإيبوكسي) | فولاذ مقاوم للصدأ 316 (غير مطلي) |
| الدرجة | درجة الحرارة -40°م إلى 85°م | درجة الحرارة -60 درجة مئوية إلى 150 درجة مئوية | مقاومة تآكل مياه البحر 5000 ساعة رذاذ ملح |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. غدة كابل نايلون | |||
| المواصفة | PG9/PG11/PG13.5 | PG11/PG16/PG21 | PG11-PG21 |
| المادة | نايلون PA66 + حلقة إحكام EPDM | نحاس مطلي بالنيكل + حشية مطاط الكلوروبرين | فولاذ مقاوم للصدأ 316 + ختم FFKM (مطاط الفلوروإيلاستومر) |
| الدرجة | IP68 (2م/72ساعة) | IP68/IP69K، مقاومة للقوارض | IP69K، مقاومة للتآكل الحمضي والقلوي |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. طقم أدوات العقص MC4 | |||
| المواصفة | 2.5/4/6مم² | أنبوب مموج PA بقطر φ20-32 مم | FRP ألياف زجاجية 100×50 مم |
| المادة | كماشة فولاذ كروم فاناديوم + قالب تحديد الموضع | نايلون PA6 + مقاوم للأشعة فوق البنفسجية | بلاستيك مقوى بالألياف (FRP) |
| الدرجة | — | IP67 | مثبط للهب V0، مقاوم لرذاذ الملح 3000 ساعة |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
1كابل DC أحادي النواة PV1-F
المواصفة
A
4مم² أسود/أحمر
B
6 مم²/10 مم² أسود/أحمر
C
10/16/25 مم²
المادة
A
نحاس معلب (موصل مرن فئة 5 وفقًا لـ IEC 60228) + غلاف XLPE (بولي إيثيلين متشابك)
B
نحاس مطلي بالقصدير فئة 5 + XLPE + طبقة مضفورة من النايلون المقوى
C
موصل من سبائك الألومنيوم (درجة 8030) + XLPE + غلاف مزدوج
الدرجة
A
DC 1.5كيلوفولت (AC 1.0كيلوفولت)
B
DC 1.5kV
C
تيار مستمر 2 كيلوفولت، أخف بنسبة 50% من النحاس
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
2كابل DC ثنائي النواة PV1-F
المواصفة
A
2×4مم² أسود/أحمر
B
2×6 مم²
C
4/6/10 مم²
المادة
A
نحاس معلب + XLPE + غلاف خارجي PVC
B
نحاس مطلي بالقصدير + XLPE + غلاف خارجي LSZH منخفض الدخان وخالٍ من الهالوجين
C
طبقة إضافية من طلاء النيكل فوق طبقة القصدير + XLPE
الدرجة
A
DC 1.5كيلوفولت
B
DC 1.5kV، متوافق مع IEC 60332-1 لمقاومة اللهب
C
مقاومة رذاذ الملح 2000 ساعة (IEC 60068)
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
3رباط كابلات مقاوم للطقس PV
المواصفة
A
3.6×200مم أسود
B
4.6×300 مم
C
4.6×300 مم
المادة
A
نايلون 66 (PA66) + أسود كربوني (≥2%) مقاوم للأشعة فوق البنفسجية
B
فولاذ مقاوم للصدأ 304 (سطح مطلي بالإيبوكسي)

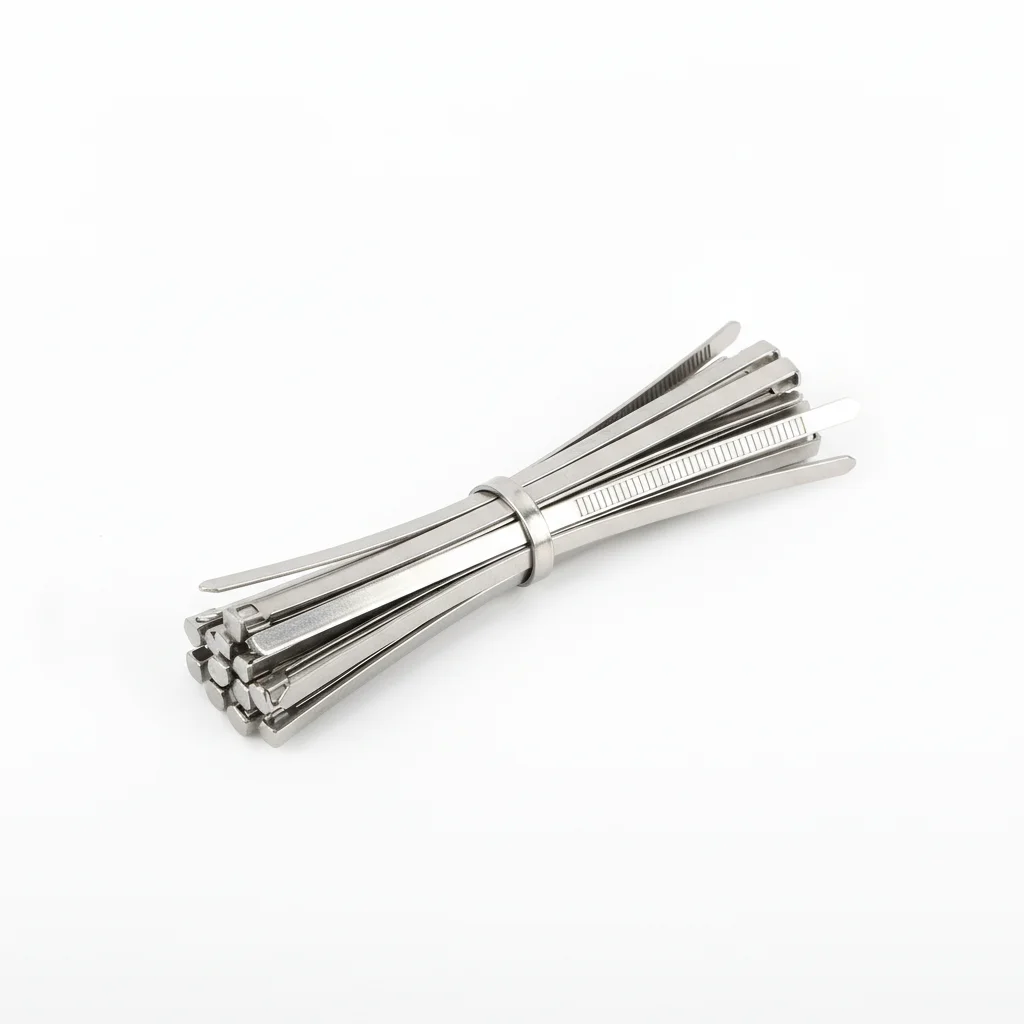

C
فولاذ مقاوم للصدأ 316 (غير مطلي)
الدرجة
A
درجة الحرارة -40°م إلى 85°م
B
درجة الحرارة -60 درجة مئوية إلى 150 درجة مئوية
C
مقاومة تآكل مياه البحر 5000 ساعة رذاذ ملح
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
4غدة كابل نايلون
المواصفة
A
PG9/PG11/PG13.5
B
PG11/PG16/PG21
C
PG11-PG21
المادة
A
نايلون PA66 + حلقة إحكام EPDM
B
نحاس مطلي بالنيكل + حشية مطاط الكلوروبرين
C
فولاذ مقاوم للصدأ 316 + ختم FFKM (مطاط الفلوروإيلاستومر)
الدرجة
A
IP68 (2م/72ساعة)
B
IP68/IP69K، مقاومة للقوارض
C
IP69K، مقاومة للتآكل الحمضي والقلوي
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
5طقم أدوات العقص MC4
المواصفة
A
2.5/4/6مم²
B
أنبوب مموج PA بقطر φ20-32 مم
C
FRP ألياف زجاجية 100×50 مم
المادة
A
كماشة فولاذ كروم فاناديوم + قالب تحديد الموضع
B
نايلون PA6 + مقاوم للأشعة فوق البنفسجية
C
بلاستيك مقوى بالألياف (FRP)
الدرجة
A
—
B
IP67
C
مثبط للهب V0، مقاوم لرذاذ الملح 3000 ساعة
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
A
الخطة أ · التكوين القياسي للجانب المستمر
C3 قياسي وفقًا لـ ISO 12944-2
رباط كابلات مقاوم للطقس PV
نايلون 66 (PA66) + أسود كربوني (≥2%) مقاوم للأشعة فوق البنفسجية · درجة الحرارة -40°م إلى 85°م

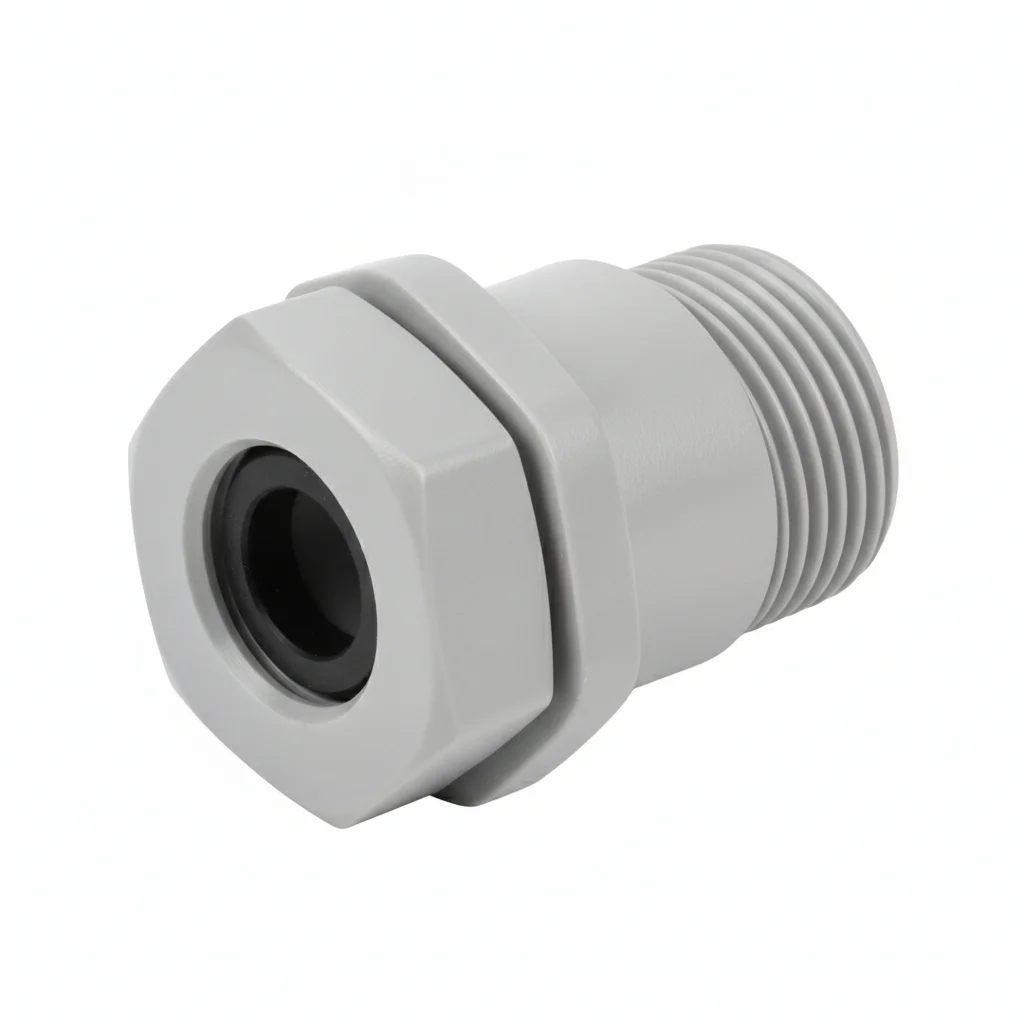

غدة كابل نايلون
نايلون PA66 + حلقة إحكام EPDM · IP68 (2م/72ساعة)
| كابل DC أحادي النواة PV1-F | كابل DC ثنائي النواة PV1-F | رباط كابلات مقاوم للطقس PV | غدة كابل نايلون | طقم أدوات العقص MC4 | |
|---|---|---|---|---|---|
| المواصفة | 4مم² أسود/أحمر | 2×4مم² أسود/أحمر | 3.6×200مم أسود | PG9/PG11/PG13.5 | 2.5/4/6مم² |
| المادة | نحاس معلب (موصل مرن فئة 5 وفقًا لـ IEC 60228) + غلاف XLPE (بولي إيثيلين متشابك) | نحاس معلب + XLPE + غلاف خارجي PVC | نايلون 66 (PA66) + أسود كربوني (≥2%) مقاوم للأشعة فوق البنفسجية | نايلون PA66 + حلقة إحكام EPDM | كماشة فولاذ كروم فاناديوم + قالب تحديد الموضع |
| الدرجة | DC 1.5كيلوفولت (AC 1.0كيلوفولت) | DC 1.5كيلوفولت | درجة الحرارة -40°م إلى 85°م | IP68 (2م/72ساعة) | — |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20°م إلى +80°م | -20°م إلى +80°م | -20°م إلى +80°م | -20°م إلى +80°م | -20°م إلى +80°م |
| الوزن | ~0.5كجم/قطعة | ~0.5كجم/قطعة | ~0.5كجم/قطعة | ~0.5كجم/قطعة | ~0.5كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | من الوحدة إلى مجمع السلاسل، ومن السلسلة إلى صندوق التجميع | من السلسلة إلى صندوق التجميع (يقلل من أعمال تركيب النواة المفردة) | تثبيت الكابلات على طول قضبان الدعم، بمسافة ≤0.5م | إحكام غلق فتحات دخول الكابلات في صندوق التجميع/العاكس | العقص في الموقع لأطراف MC4، لضمان مقاومة تلامس أقل من 0.5ملي أوم |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1مم لكل 100مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة في حدود 0.5مم. اربط بنمط نجمي. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قم بقياس عينة 5% باستخدام مقياس السماكة.
- ضع علامة طلاء ختم العزم. التقط صورًا للتجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · تكوين المسافات الطويلة مع فقد منخفض
C4 بيئة قاسية وفقًا لمعيار ISO 12944-2
| كابل DC أحادي النواة PV1-F (مقوى) | كابل DC ثنائي النواة PV1-F (مقوى) | ربطة كابل من الفولاذ المقاوم للصدأ مقاومة للطقس | غدة كابل معدنية (نحاس مطلي بالنيكل) | قناة حماية الكابلات | |
|---|---|---|---|---|---|
| المواصفة | 6 مم²/10 مم² أسود/أحمر | 2×6 مم² | 4.6×300 مم | PG11/PG16/PG21 | أنبوب مموج PA بقطر φ20-32 مم |
| المادة | نحاس مطلي بالقصدير فئة 5 + XLPE + طبقة مضفورة من النايلون المقوى | نحاس مطلي بالقصدير + XLPE + غلاف خارجي LSZH منخفض الدخان وخالٍ من الهالوجين | فولاذ مقاوم للصدأ 304 (سطح مطلي بالإيبوكسي) | نحاس مطلي بالنيكل + حشية مطاط الكلوروبرين | نايلون PA6 + مقاوم للأشعة فوق البنفسجية |
| الدرجة | DC 1.5kV | DC 1.5kV، متوافق مع IEC 60332-1 لمقاومة اللهب | درجة الحرارة -60 درجة مئوية إلى 150 درجة مئوية | IP68/IP69K، مقاومة للقوارض | IP67 |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | المسافة الطويلة من السلسلة إلى صندوق التجميع (أكبر من 100 متر) | محطات الطاقة الشمسية التجارية/الصناعية على الأسطح (متطلبات مقاومة اللهب والدخان المنخفض) | تثبيت الكابلات في المناطق ذات العواصف الرملية الشديدة أو درجات الحرارة العالية | مدخل الكابل في صندوق التجميع/العاكس، مقاومة للقوارض | حماية إضافية لتمديد الكابلات الأرضية، مقاومة للقطع والسحق |
التركيب والصيانة
خطوات التركيب
- قم بإزالة الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل للمفاصل بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة التحقق. سجل مع بيانات البيئة.
- قم باختبار الشد على عينة عشوائية بنسبة 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للطقس. قم بتركيب عينة مراقبة التآكل بجوار المفاصل الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. ينفصل المفصل تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يؤدي تلوث السطح إلى منع الجلوس الصحيح للمفصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: قم بالتفكيك الكامل وفحص عينة بنسبة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقد الشد: 15%.
C
الخطة C · البيئة القاسية / تكوين اللوائح الصارمة للسلامة
C5-M شديد وفقًا لمعيار ISO 12944-2
رباط كابل
فولاذ مقاوم للصدأ 316 (غير مطلي) · مقاومة تآكل مياه البحر 5000 ساعة رذاذ ملح
| كابل التيار المستمر المصنوع من سبائك الألومنيوم للطاقة الشمسية | كابل التيار المستمر النحاسي المطلي بالنيكل | رباط كابل | صامولة كابل | قناة/صينية كابلات خاصة بالطاقة الشمسية | |
|---|---|---|---|---|---|
| المواصفة | 10/16/25 مم² | 4/6/10 مم² | 4.6×300 مم | PG11-PG21 | FRP ألياف زجاجية 100×50 مم |
| المادة | موصل من سبائك الألومنيوم (درجة 8030) + XLPE + غلاف مزدوج | طبقة إضافية من طلاء النيكل فوق طبقة القصدير + XLPE | فولاذ مقاوم للصدأ 316 (غير مطلي) | فولاذ مقاوم للصدأ 316 + ختم FFKM (مطاط الفلوروإيلاستومر) | بلاستيك مقوى بالألياف (FRP) |
| الدرجة | تيار مستمر 2 كيلوفولت، أخف بنسبة 50% من النحاس | مقاومة رذاذ الملح 2000 ساعة (IEC 60068) | مقاومة تآكل مياه البحر 5000 ساعة رذاذ ملح | IP69K، مقاومة للتآكل الحمضي والقلوي | مثبط للهب V0، مقاوم لرذاذ الملح 3000 ساعة |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تجميع السلاسل لمسافات طويلة في محطات الطاقة الكبيرة الساحلية (تقليل الوزن + مقاومة رذاذ الملح) | الطاقة الشمسية البحرية أو بيئة C5 على بعد 500 متر من الشاطئ | تثبيت الكابلات للطاقة الشمسية البحرية/المصانع الكيميائية | المنصات البحرية، المصانع الكيميائية، بيئة C5-M | حماية مركزية لتمديد الكابلات في المناطق الساحلية/المصانع الكيميائية |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية يتحمل درجات حرارة من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق النتائج لتدقيق الامتثال.
- اختبر 10% من العينات باستخدام اختبار الاختراق الصبغي (NDT). استبدل أي عينة تظهر عليها علامات تشقق.
- ضع مادة مانعة للتسرب وفقًا للمواصفات. قم بتركيب أجهزة مراقبة دائمة لقياس الحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف التشغيل | تفشل أداة التثبيت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق الحفر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص 20% من العينات. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
دليل الاختيار
لست متأكدًا أي خطة تختار؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| ظروف التشغيل | الخيار الموصى به | الأساس الرئيسي |
| مناطق داخلية، تباعد سلاسل قياسي، مسافة التمديد ≤80m، تيار السلسلة <10A | الخطة A: تكوين قياسي لجانب التيار المستمر — كابل أحادي النواة PV1-F 4mm² (نحاس مطلي بالقصدير + XLPE، DC 1.5kV) + كابل ثنائي النواة 2×4mm² + رباط كابل PA66 مقاوم للأشعة فوق البنفسجية (3.6×200mm، التباعد ≤0.5m) + غدة نايلون (IP68) | C3 داخلي؛ 4mm² يلبي مسافات السلسلة إلى صندوق التجميع ≤80m؛ غدة النايلون هي الأقل تكلفة |
| محطة كبيرة، المسافة >100m، أو تيار السلسلة >15A / إشعاع عالٍ | الخطة B: مسافات طويلة بفاقد منخفض — كابل أحادي النواة معزز 6/10mm² + كابل ثنائي النواة LSZH 2×6mm² (IEC 60332-1) + رباط من الفولاذ المقاوم للصدأ 304/إيبوكسي + غدة معدنية من النحاس الأصفر مطلية بالنيكل (IP68/IP69K، مقاومة للقوارض) | C4 (ISO 12944-2)؛ المقطع العرضي الأكبر يتحكم في فاقد الخط؛ الغدة المعدنية تقاوم تلف القوارض |
| رذاذ ملحي ساحلي C5، حرارة عالية صحراوية، مصنع كيميائي، أو تصدير بمواصفة UL | الخطة C: بيئة قاسية — كابل بغلاف مزدوج من سبائك الألومنيوم (8030) 10/16/25mm² (DC 2kV، أخف وزناً بنسبة 50%) + كابل نحاسي مطلي بالنيكل (رذاذ ملحي 2000h، IEC 60068) + رباط 316 SS غير مطلي (5000h) + غدة 316 SS/FFKM (IP69K) | C5-M (ISO 12944-2)؛ يلبي UL 4703 لأمريكا الشمالية؛ النيكل/316 يقاوم رذاذ الملح |
| تحديد مقاس قطر السلك / هبوط الجهد حسب مسافة التمديد وتيار السلسلة | <10A و <80m → 4mm²؛ 10-15A أو 80-150m → 6mm²؛ >15A أو >150m → 10mm² أو أكبر | 4mm² لمسافة تزيد عن 100m يتجاوز معيار هبوط الجهد ≤1% في GB 50797 (قد يتجاوز 1.5%)؛ فاقد الخط ينخفض من ~3% إلى ~1.5% عند الترقية إلى 6mm² |
| تقادم الغلاف / الأشعة فوق البنفسجية / التدوير الحراري وتسرب المياه عبر الغدة | استخدم كابل بغلاف متشابك XLPE مخصص للطاقة الكهروضوئية (متوافق مع EN 50618، -40°C إلى +120°C، اختبار تقادم الأشعة فوق البنفسجية ≥720h)؛ يجب أن تكون الغدد IP68 (2m/72h) مع حلقة تنقيط MC4 عند طرف الموصل | غلاف PVC العادي يتشقق خلال 3 سنوات تحت الأشعة فوق البنفسجية؛ إحصائيات IEC 62930 تظهر أن ~11% من حرائق الطاقة الكهروضوئية تنشأ عن أعطال كابلات التيار المستمر؛ تسرب مياه الأمطار يؤدي إلى إنذار تأريض السلسلة والإيقاف |
المعايير المرجعية
المعايير المرجعية والمراجع الموثوقة
كابلات الأنظمة الكهروضوئية
المعيار الأوروبي لكابلات التيار المستمر الكهروضوئية، ويحدد متطلبات الأداء وطرق الاختبار للموصلات والعزل والأغلفة.
موصلات الأنظمة الكهروضوئية – متطلبات السلامة والاختباراتالمعيار الدولي لموصلات MC4، وهو أيضًا معيار مرجعي أساسي لجودة إنهاء الكابلات.
كابلات التيار المستمر للأنظمة الكهروضوئية – عزل بولي أوليفين مترابط خالٍ من الهالوجينأحدث معيار لكابلات التيار المستمر الكهروضوئية، ويغطي متطلبات كابلات البولي أوليفين المترابطة مع عزل XLPE.
معيار الأسلاك الكهروضوئية (السوق الأمريكي)معيار شهادة UL لكابلات الأنظمة الكهروضوئية في سوق أمريكا الشمالية.
كابلات معزولة بكلوريد البولي فينيل بجهد مقنن يصل إلى 450/750 فولت (الصين) وكابلات الأنظمة الكهروضوئيةمرجع معايير الكابلات الشائع للمشاريع الكهروضوئية المحلية في الصين.
كابلات الأنظمة الكهروضوئيةقدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
التالي: الاختيار وطلب عرض السعر
موصلات PV الكهربائيةاتبع مسار الاختيار في هذه الصفحة للانتقال إلى صفحة طلب عرض السعر لنفس السيناريو.
موضوع ذو صلة
موصلات كهربائية للطاقة الشمسية (MC4، إلخ.)موضوع ذو صلة
معدات صندوق التجميعما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
