مقارنة مواد مشابك تأريض الألواح الشمسية: 304 مقابل 316 مقابل 316L
التأريض الضعيف هو 'قاتل صامت' في محطات الطاقة الشمسية. تؤثر مادة مشبك التأريض مباشرة على مقاومة التلامس ومقاومة التآكل. تقارن هذه الصفحة مشابك التأريض المصنوعة من الفولاذ المقاوم للصدأ 304 و316 و316L لبيئات مختلفة (C3 داخلي، C4 ساحلي، C5 بحري) ومستويات الحماية من الصواعق، مع التركيز على تجنب التآكل الجلفاني وضمان مسار موثوق لتيار الصواعق.
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"على خط الإنتاج، تحدث هذه الأمور كل يوم."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
ضعف التلامس بين مشبك التأريض وإطار اللوح يسبب تلفًا بسبب الصواعق
سطح إطار اللوح الشمسي يحتوي على طبقة مؤكسدة (طبقة سيراميك Al₂O₃، عازلة). المشابك العادية تعتمد فقط على قوة الزنبرك للضغط على سطح الطبقة المؤكسدة، غير قادرة على تحقيق تلامس معدني موثوق. تيار الصواعق (ذروة تصل إلى 100kA، زمن الموجة 10μs) يولد قوسًا كهربائيًا عند نقطة التلامس عالية المقاومة، مما يحرق المشبك والإطار فورًا – ثقب لوح واحد→ينتقل تيار الصواعق على طول كابل السلسلة→تتلف السلسلة بأكملها. في عام 2021، حادث صاعقة في محطة بقدرة 50MW في شمال غرب الصين دمر أكثر من 1200 لوح (خسارة تجاوزت 2 مليون يوان). التحقيق بعد الحادث وجد أن عزم ربط غير كافٍ لبرغي تثبيت مشبك التأريض تسبب في مقاومة تلامس زائدة.
إجراءات التصحيح
يجب أن تستخدم مشابك التأريض تصميم أسنان مدببة (فولاذ مقاوم للصدأ 304، صلابة الأسنان ≥ HV200). أثناء التركيب، يجب أن يكون جانب الأسنان مواجهًا لاتجاه إطار اللوح. بعد ربط البرغي، تخترق الأسنان سطح الإطار بمقدار ≥0.1mm لاختراق الطبقة المؤكسدة. بعد التركيب، استخدم مقياس الميلي أوم لقياس مقاومة التلامس بين الإطار والأرض (UL 467 يتطلب <0.01Ω) لكل لوح. ضع معجونًا موصلًا على كل نقطة تلامس وقم بإعادة التحقق من العزم بشكل دوري.
الخطر-02
التآكل الجلفاني عند سطح تلامس النحاس والألومنيوم يسبب انقطاع التأريض
أنظمة التأريض الشمسية تحتوي على تلامس واسع بين معادن مختلفة: النحاس والألومنيوم. المشبك بين شريط النحاس الأرضي وإطار الألومنيوم هو زوج جلفاني نموذجي Cu-Al (فرق جهد كهربائي حوالي 2V). في البيئات الرطبة (مطر/تكاثف)، تظهر منتجات تآكل بيضاء مسحوقية Al₂O₃ على سطح التلامس خلال 1-2 سنة – تزداد مقاومة التلامس بشكل كبير، مما يعادل انقطاع التأريض. كثير من موظفي الصيانة يرون أن المشبك ما زال موجودًا أثناء الفحص ويظنون أنه سليم، لكنه في الداخل قد انقطع بالفعل.
إجراءات التصحيح
بين شريط النحاس الأرضي ومشبك تأريض إطار الألومنيوم، من الضروري: (1) وضع معجون موصل (قائم على النحاس أو الفضة) على سطح التلامس لعزل الرطوبة؛ (2) استخدام مشبك تأريض من الفولاذ المقاوم للصدأ كوسيط لتجنب التلامس المباشر بين النحاس والألومنيوم؛ (3) أثناء الفحص السنوي، فك وفحص 10% من مشابك التأريض للتحقق من حالة سطح التلامس، وتنظيف أو استبدال فورًا إذا تم العثور على مسحوق أبيض. يجب أن يكون شريط التضفير النحاسي مطليًا بالقصدير (طبقة القصدير تعزل الهواء لمنع الأكسدة).
الخطر-03

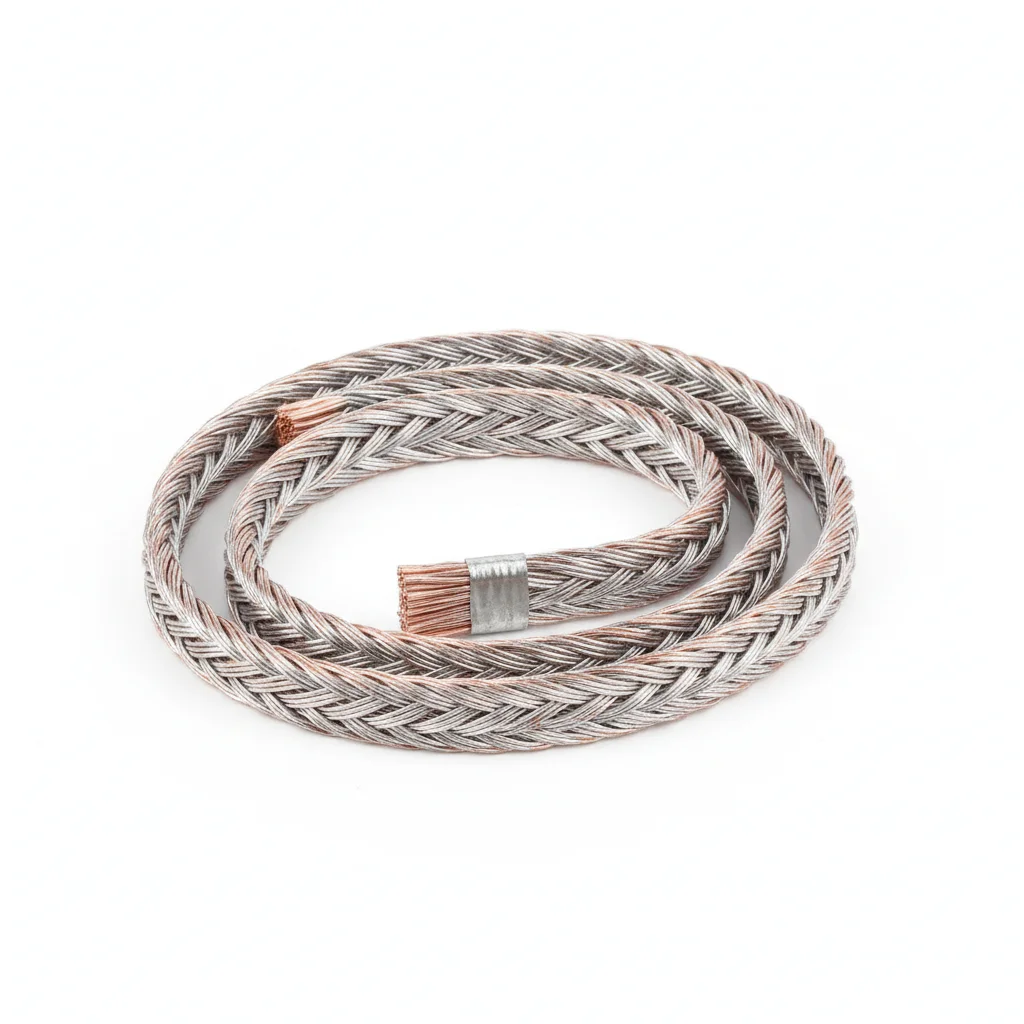

مقطع عرضي غير كافٍ لشريط التضفير الأرضي يؤدي إلى قدرة غير كافية على تحمل تيار الصواعق
شريط التضفير الأرضي لمصفوفة الألواح الشمسية مسؤول عن توصيل تيار الصواعق من الألواح إلى شبكة التأريض. إذا كان المقطع العرضي صغيرًا جدًا (على سبيل المثال، استخدام شريط نحاسي 4mm² فقط)، تحت تيار صاعقة 100kA (وإن كان بمستوى ميكروثانية) يذوب الشريط فورًا، وينقطع نظام التأريض في لحظة الصاعقة – جهاز الحماية من الصواعق يصبح عديم الفائدة. يتطلب IEC 62305-3 حدًا أدنى للمقطع العرضي ≥16mm² نحاس لأسلاك توصيل التأريض لمصفوفة الألواح الشمسية.
إجراءات التصحيح
يوصى بأن يكون شريط التضفير الأرضي من اللوح إلى السكة ≥6mm² نحاس (لكل لوح)، وشريط التوصيل من السكة إلى شبكة التأريض ≥16mm² نحاس (لكل سلسلة أو صف). يفضل استخدام شريط نحاسي مطلي بالقصدير (مضاد للأكسدة). يتم تثبيت الطرفين بموصلات نحاسية مثبتة بالبراغي على قضيب التأريض. أثناء الفحص السنوي، استخدم التصوير الحراري بالأشعة تحت الحمراء للتحقق من نقاط التثبيت للشريط (يجب ألا تظهر علامات تسخين).
رؤى خاصة بظروف التشغيل
اختيار مشبك التأريض: 3 فحوصات حاسمة لمهندسي الطاقة الشمسية
طبقة الأكسدة الأنودية على إطارات الألمنيوم (Al₂O₃، وهي عازلة) تمنع التلامس المعدني المباشر. المشابك الأرضية العادية التي تعتمد على قوة الزنبرك لا يمكنها اختراق هذه الطبقة، مما يؤدي إلى مقاومة تلامس عالية وتكوين قوس كهربائي تحت تيار الصاعقة. الأسنان المدببة أو الحلقات المسننة مطلوبة لاختراق طبقة الأكسيد. بالإضافة إلى ذلك، التآكل الجلفاني بين النحاس والألمنيوم (فرق الجهد ~2V) يمكن أن يسبب انقطاع التأريض خلال 1-2 سنة في البيئات الرطبة. يلخص الجدول أدناه معايير الاختيار الرئيسية
ما يجب التحقق منه
- 1أسنان مدببة أو حلقات مسننة: يجب أن تخترق طبقة Al₂O₃ على إطار اللوح لتحقيق تلامس معدني مباشر؛ بدون ذلك، تبقى مقاومة التلامس عالية
- 2توافق المواد: 304 SS للمناطق الداخلية C3؛ 316 SS للمناطق الساحلية C4؛ 316L للمناطق البحرية C5/البحرية لتجنب التآكل الجلفاني مع إطار الألمنيوم
- 3مقطع جديلة النحاس: الحد الأدنى 6mm² للقياسي، و16mm² للحماية من الصواعق من الفئة الأولى وفقًا لـ IEC 62305-3؛ الجديلة الأصغر تذوب تحت تيار صاعقة 100kA
- 4مواصفات عزم الربط: عزم الربط غير الكافي لبرغي التثبيت يزيد من مقاومة التلامس؛ أعد ربطه إلى القيمة المحددة أثناء التركيب والصيانة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| تحضير سطح التلامس | طبقة Al₂O₃ على الإطار عازلة؛ بدون اختراق، تكون مقاومة التلامس عالية، مما يؤدي إلى تكوين قوس كهربائي تحت الصاعقة | استخدم مشابك تأريض بأسنان مدببة أو حلقات مسننة؛ حدد 'اختراق الطلاء الأنودي' في تعليمات التركيب |
| اختيار المواد حسب البيئة | التآكل الجلفاني بين جديلة النحاس وإطار الألمنيوم (فرق الجهد ~2V) يسبب تآكلًا أبيض وانقطاعًا | لـ C3: 304 SS؛ لـ C4: 316 SS؛ لـ C5: 316L؛ ضع معجونًا موصلًا (قائم على النحاس أو الفضة) على أسطح التلامس |
| مقطع جديلة النحاس | الجديلة الأصغر تذوب تحت تيار الصاعقة، مما يقطع مسار التأريض | الحد الأدنى 6mm² للقياسي، و16mm² للحماية من الصواعق من الفئة الأولى وفقًا لـ IEC 62305-3؛ تحقق من تقرير اختبار المورد |
| عزم الربط والصيانة | البراغي المرتخية تزيد من مقاومة التلامس؛ التآكل يقلل قوة التثبيت بمرور الوقت | حدد قيمة عزم الربط في دليل التركيب؛ افحص كل 6 أشهر؛ أعد الربط إذا كانت أقل من 80% من عزم الربط المحدد؛ استبدل إذا كان التآكل >5% من مساحة السطح |
يجب أن تتوافق جميع مشابك التأريض مع UL 467 أو ما يعادله. للتصدير إلى الاتحاد الأوروبي/الولايات المتحدة، قد تكون شهادة DNV أو UL مطلوبة. يجب التحقق من مقاومة التلامس باستخدام ميكروأوممتر بعد التركيب
