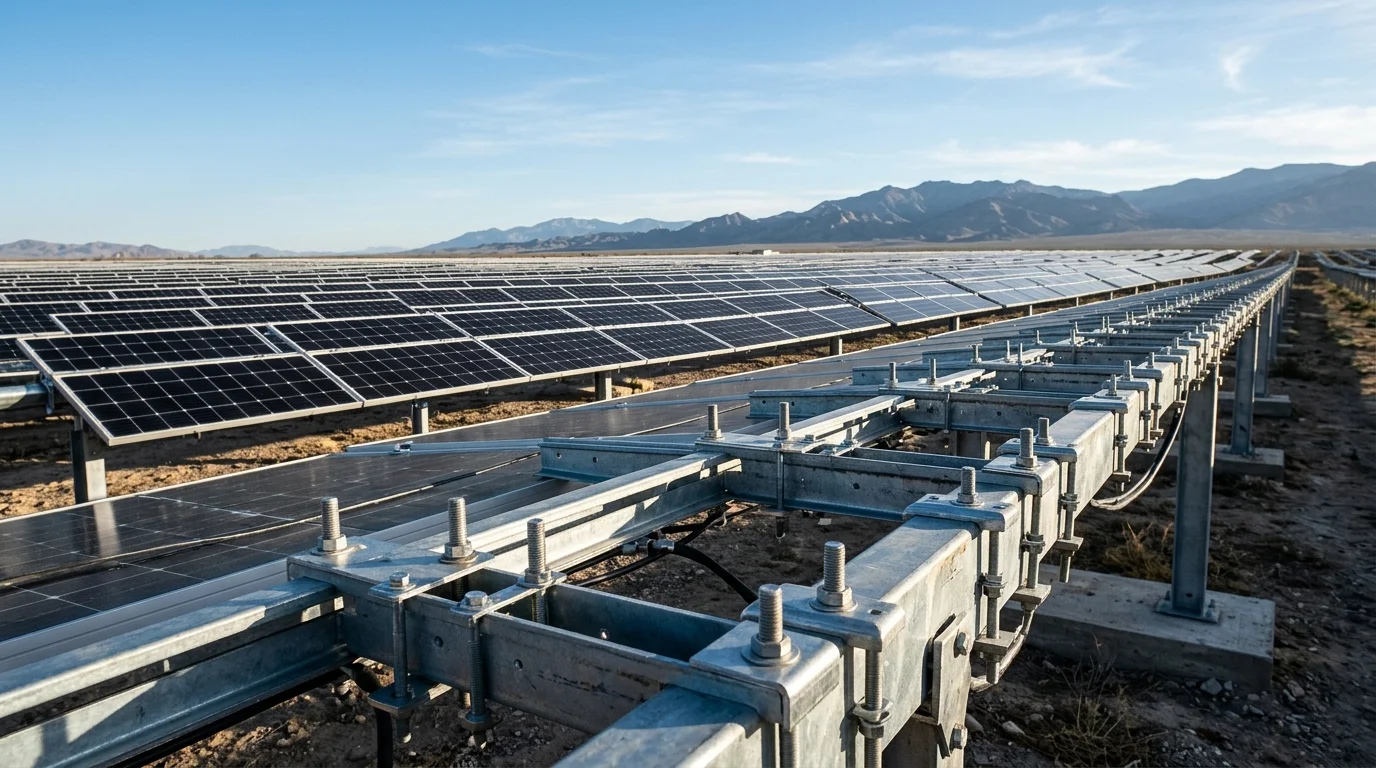

دليل اختيار العتاد لمحطات الطاقة الشمسية الكهربائية المثبتة على الأرض
بناءً على معايير الصناعة والمراجع التقنية المتاحة للعامة، قمنا بتجميع توصيات اختيار منهجية لظروف التشغيل المختلفة لمساعدتك على مطابقة المواد المواصفات للمؤازر والوصلات والمعدات الكهربائية بسرعة.
مقارنة الحلول
مقارنة حلول أساسات التثبيت الشمسية
تكاليف الأساسات تمثل 15-25% من ميزانية الأعمال المدنية لمحطة طاقة PV. يؤثر الاختيار مباشرة على الجداول الزمنية للبناء والاستقرار طويل الأمد وتكاليف التشغيل والصيانة على مدى العمر الافتراضي. أدناه، نقارن بين ثلاث حلول شائعة - براغي أرضية، أساسات برغي مدمجة، أساسات خرسانة مستقلة - عبر أربع أبعاد: الملاءمة الجيولوجية، كفاءة البناء، الأداء الزلزالي، والتكلفة الإجمالية، لمساعدتك على مطابقة ظروف المشروع بسرعة.
| الحل | الجيولوجية المطبقة | كفاءة البناء | التكلفة | مقاومة الزلازل | التوصية |
|---|---|---|---|---|---|
| برغي أرضي | تربة رخوة، تربة رملية، تربة لدنة | سريع: تركيب باللولبة، لا يتطلب علاج، ≤3 دقائق لكل دعامة | منخفض البراغي الحلزونية لا تتطلب خرسانة، بناء سريع يقلل التكلفة الإجمالية | جيد، التكيّف الجيولوجي هو المفتاح | مشاريع ذات ظروف جيولوجية جيدة تتطلب بناءً سريعاً، الأولوية للتحكم في التكلفة |
| برغي مدفون + أساس خرساني الخيار الأفضل | جميع الأنواع الجيولوجية، يتطلب قدرة حمل عالية | بطيء: يتطلب قالباً، وصبّاً، وعلاج ≥7 أيام | متوسط مواد الأساس الخرساني رخيصة لكنها تتطلب فترة علاج طويلة | قوي: سلامة جيدة، مقاومة قوية للترسّب | محطات دائمة بمتطلبات حمل عالية، مناطق معقدة جيولوجياً |
| أساس خرساني مستقل | جميع الأنواع الجيولوجية، مناسب بشكل خاص للأساسات الضعيفة | بطيء: يتطلب أعمال ترابية واسعة وبناء خرساني، علاج ≥14 يوماً | مرتفع الكتل المسبقة الصنع في المصنع، متطلبات الحمل العالية في المناطق الرياحية ترفع المواصفات | قوي: استقرار جيد، مقاومة للترسّب غير المنتظم | محطات أرضية واسعة النطاق، تضاريس غير منتظمة، مواقع معقدة جيولوجياً |
المعلومات أعلاه مُجمّعة بناءً على IEC 62817 والمراجع التقنية الصناعية المتاحة للعامة. يجب دمج الاختيار الفعلي مع تقرير الاستكشاف الجيوتقني.
قرار الاختيار
مسار اختيار مرجعي لموصلات التثبيت الشمسية
بناءً على ظروف البيئة والأهداف التكلوية للمشروع، المسارات الثلاثة التالية للمراجعة. للمواصفات المحددة والحلول الموصى بها في كل مسار، يرجى الرجوع إلى صفحة L3 المقابلة.
01
مسار أ · اقتصادي وعملي
قابل للتطبيق في: المناطق الداخلية، سرعة الرياح <25 م/ث، الأولوية للتحكم في التكلفة
- تثبيت ثابت + برغي أرضي + موصلات مجلفن بالغمس الساخن (الدرجة 8.8، ≥65 ميكرومتر)
- فترة بناء قصيرة، لا يتطلب علاج الخرسانة، تكلفة إجمالية منخفضة نسبياً
مسار أ · اقتصادي وعملي — الحل →
02
مسار ب · مقاومة عالية للعوامل الجوية
قابل للتطبيق في: على مسافة 3 كم من الساحل، مناطق التلوث الصناعي، رطوبة سنوية >80%
- تثبيت متعقب أو ثابت + أساس برغي مدفون + موصلات من فولاذ مقاوم للصدأ 304/Dacromet (A2-70)
- مستوى الحماية ضد التآكل يلبي بيئات C4-C5، طلاء Dacromet لا يوجد خطر هيدروجين هش
مسار ب · مقاومة عالية للعوامل الجوية — الحل →
03
مسار ج · حماية متقدمة ضد التآكل
قابل للتطبيق في: الطاقة الشمسية البحرية، مناطق حول المصانع الكيميائية، مناطق رذاذ ملحي عالي التركيز
- تثبيت قابل للتعديل ثابت + أساس خرساني + موصلات من الفولاذ المقاوم للصدأ 316/مغلفن بالبلاستيك بالغمس الساخن (A4-80)
- يتمتع الفولاذ المقاوم للصدأ 316 بمقاومة أفضل للتآكل النقطي بأيونات الكلوريد مقارنة بـ 304، وهو مناسب للبيئات القاسية
مسار ج · حماية متقدمة ضد التآكل — الحل →
📌 درجة قوة الموصلات مبنية على ISO 898-1:2013؛ سماكة طلاء الجلفنة بالغمس الساخن مبنية على ISO 1461:2022 (≥65 ميكرومتر لبيئات C3-C4).
الموصلات الكهربائية
مجموعة العتاد الكاملة لمحطات الطاقة الشمسية
عتاد محطات الطاقة الشمسية الأرضية يشمل كامل نطاق وصلات التثبيت، ودعامات الأساسات، والتوصيلات الكهربائية، وإدارة الكابلات، وتركيب العاكسات، والغلاف والخرامات، والحماية من التأريض، وما إلى ذلك. أدناه ثلاث فئات رئيسية مختارة للاختيار السريع:
كابلات الطاقة الشمسية وملحقات الأنابيب الواقية
- المعايير الفنية الرئيسية：كابلات PV1-F للتيار المستمر، موصلات MC4، غرسات الكابلات،ربطات الكابلات المقاومة للعوامل الجوية
- نصائح الاختيار：مطابقة مقاس السلك مع تيار السلسلة؛ لأنظمة 1500 فولت تيار مستمر، إعطاء الأولوية للكابلات المزدوجة لتقليل أعمال التركيب.
عتاد تركيب صندوق التجميع والعاكس
- المعايير الفنية الرئيسية：براغي صندوق التجميع، أقفال الأبواب، شرائط الإحكام، حاملات العاكس على الحائط/الأرضية
- نصائح الاختيار：ضمان مستوى IP65 للإحكام لعتاد صندوق التجميع. مراعاة مساحة التبريد لحاملات العاكس.
ملحقات التأريض والحماية
- المعايير الفنية الرئيسية：مشبك تأريض على شكل W، مشبك تأريض سكة، حزام تأريض من النسيج النحاسي، مشبك تأريض إطار الوحدة
- نصائح الاختيار：تثبيت نقطة تأريض واحدة على الأقل لكل 20 وحدة. استخدام قضبان تأريض من الصلب المطلي بالنحاس مع أحزمة من النسيج النحاسي.
لمزيد من المعايير الفنية للكابلات الكهربائية، يرجى زيارة:صفحة L3 للكابلات الكهربائية الشمسية
📌 شهادة موصل MC4 مبنية على IEC 62852:2014+A1:2020؛ كابلات التيار المستمر مبنية على EN 50618:2014.
عملية اتخاذ القرار
عملية اتخاذ القرار السريع للاختيار
STEP 01
① تأكيد مستوى التآكل
الرجوع إلى ISO 9223 أو الاتصال بنا للتقييم
STEP 02
② تحديد العمر التصميمي
ثلاث خيارات: 20 / 25 / 30 عاماً
STEP 03
③ الرجوع إلى مصفوفة الحلول
المسار أ / ب / ج يتم مطابقته تلقائياً
الحالات الهندسية
مرجع التكوين النموذجي في الصناعة
تم تجميع التكوينات التالية بناءً على IEC 62548 'دليل تصميم محطات الطاقة الكهروضوئية' والمخططات التقليدية من معاهد التصميم الرئيسية، للمراجعة فقط. تتطلب المشاريع الفعلية تصميمًا متخصصًا بناءً على الظروف الجيولوجية والمناخية وظروف الحمولة.
| عنصر التكوين | المواصفات / المتطلبات النموذجية | الأساس التصميمي / المصدر |
|---|---|---|
| نوع التثبيت | تثبيت ثابت مجلفن بالغمس الساخن (زاوية الميل وفقاً لخط العرض المحلي) | IEC 62548 القسم 6.6 |
| مادة التثبيت | Q235B مجلفن بالغمس الساخن، طلاء الزنك ≥65 ميكرومتر | ISO 1461, ISO 1461 |
| براغي التوصيل | براغي مجلفن بالغمس الساخن الدرجة 8.8، طلاء الزنك ≥65 ميكرومتر | ISO 898-1, IEC 62817 |
| نوع الأساس | برغي أرضي (تربة رخوة/رملية) أو دعامة دقيقة | مرجع: 'تحليل مقارن لأنواع أساسات التثبيت الشمسية' |
| الموصلات الكهربائية | موصلات MC4 (معتمدة من TUV/UL)، كابل PV1-F 4 مم² تيار مستمر | IEC 62852, EN 50618 |
| مواد التأريض | قضيب تأريض من الصلب المطلي بالنحاس (سماكة النحاس ≥0.25 مم) + لحام طارد للحرارة | DL/T 5394-2021, IEEE 837 |
📌 ملاحظة: ما تقدمه هو قوالب تكوين شائعة. إذا كان بيئة مشروعك خاصة (ارتفاع شديد، تآكل قوي، سرعة رياح عالية)، يرجى الاتصال بنا للحصول على نصيحة موجهة.
⚠️ ما تقدمه هو حلول مرجعية نموذجية. يجب تحديد الاختيار النهائي من قبل كهربائي معتمد بناءً على ظروف التشغيل الفعلية.
خدمة تنظيم BOM مجانية
قم بتوفير رسومات التصميم أو قائمة المتطلبات، وسنساعدك في تنظيم قائمة المواد (BOM) مجانًا — مع سرد المواصفات وكميات التوصية لجميع البراغي، الحلقات، الصواميل، ومواد التأريض (ليست رسومات هندسية، فقط للإشارة أثناء التوريد).
تنظيم BOM مجاناً →منتجات داعمة ذات صلة لمحطات الطاقة الشمسية الأرضية
المنتجات التالية تُستخدم أيضاً في محطات الطاقة الشمسية. للاختيار التفصيلي، يرجى الرجوع إلى صفحات السيناريو المقابلة:
💡 المعايير في الصفحات أعلاه تنطبق أيضاً على سيناريوهات الطاقة الشمسية. تحتاج فقط إلى اختيار المواصفات المناسبة بناءً على سعة المحطة والمقاومة التربوية.
الأساس الفني
الأساس التقني والمعايير المرجعية (انقر للتوسيع)
المعايير الفنية في هذه الصفحة منظمة بناءً على المعايير العامة التالية.
معايير عنصر تثبيت والحماية من التآكل
- ISO 898-1:2013 — الخصائص الميكانيكية لعناصر التثبيت
نطاق التطبيق:اختيار درجة القوة - ISO 3506-1:2020 — عناصر التثبيت من الفولاذ المقاوم للصدأ
نطاق التطبيق:اختيار 304/316L - ISO 1461:2022 — طلاءات الجلفنة بالغمس الساخن
نطاق التطبيق:تصنيف ≥65/85 ميكرومتر
معايير الطاقة الشمسية
- IEC 62548 — كود تصميم محطات الطاقة الكهروضوئية
نطاق التطبيق:دعم الأساسات والتصميم الكهربائي - IEC 62852:2014 — متطلبات السلامة لموصلات الطاقة الشمسية
نطاق التطبيق:معيار شهادة MC4 - IEC 62305-3 — الحماية من الصواعق
نطاق التطبيق:مقاومة التأريض <10أوم
📖 الاستعلام عن المعايير
إخلاء مسؤولية: المعايير الفنية مُجمّعة من معايير عامة. للتصميمات المحددة، يرجى استشارة مهندس محترف.
