حلقات وحشوات الطاقة الشمسية: مقارنة المواد والتصميم
اختيار تركيبة حلقات خاطئة يعرضك لخطر تسرب المياه وفشل التأريض وارتخاء البراغي. تقارن هذه الصفحة بين حلقات المطر EPDM وFFKM، والفولاذ المقاوم للصدأ 304 و316، والحلقات الزنبركية والإسفينية للمزارع الشمسية الداخلية والساحلية والبحرية.
تدقيق المخاطر // التشخيص الهندسي
دليل تجنب أخطاء الشراء
"هذه الأمور تحدث يوميًا على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
تسرب المياه من فتحات البراغي يسرّع تدهور PID للوحدات
براغي هياكل الطاقة الشمسية تخترق إطارات الوحدات والقضبان – كل فتحة برغي M8 هي قناة محتملة لدخول المياه. حلقات EPDM المقاومة للماء توفر أفضل إحكام عند ضغط 25-30%، لكن انحراف عزم الربط بمقدار ±10% يؤدي إلى انحراف الضغط بمقدار ±8%، مما يخفض ضغط الإحكام من 0.8MPa إلى 0.3MPa، فتتسرب مياه الأمطار على طول الأسنان عبر الخاصية الشعرية (ارتفاع الصعود الشعري h=2γcosθ/ρgr≈50mm). محطة بقدرة 5MW تحتوي على حوالي 20,000 نقطة اختراق براغي؛ معدل فشل إحكام الحلقات بنسبة 5% يعني 1000 نقطة تسرب مياه. تراكم المياه داخل إطارات الوحدات على المدى الطويل يسرّع تأثير PID – تدهور الجهد المستحث يمكن أن يرفع معدل التدهور السنوي لقدرة الوحدة من 0.5% إلى 3%.
إجراءات التصحيح
يجب استخدام حلقة مطر EPDM عند كل نقطة اختراق برغي (بنية مزدوجة الطبقات: مطاط EPDM + قلب من الفولاذ المقاوم للصدأ). أثناء التركيب، يواجه جانب EPDM رأس البرغي وجانب الصامولة، بينما يواجه قلب الفولاذ المقاوم للصدأ الجزء المتصل. عند عزم الربط الموصى به، يكون ضغط EPDM بنسبة 25-30% هو الحالة المثلى للإحكام.
الخطر-02
فشل حلقة التأريض يؤدي إلى انقطاع نظام التأريض
طبقة الأكسدة الأنودية على إطارات الوحدات الشمسية عازلة؛ المشابك الأرضية العادية لا تستطيع اختراقها لتحقيق تأريض فعال. حلقات التأريض المسننة تستخدم أسنانًا حادة لاختراق طبقة الأكسدة لتحقيق تلامس معدني، لكن إذا كان تصميم الأسنان ضعيفًا أو المادة لينة جدًا أو عزم الربط غير كافٍ، ترتفع مقاومة التلامس من <0.1Ω إلى >5Ω بعد ستة أشهر – أي ما يعادل فصل الأرضي.
إجراءات التصحيح
يجب استخدام حلقات تأريض مسننة من الفولاذ المقاوم للصدأ 304 (أسنان حادة، صلادة المادة ≥HV200). تُركب بحيث تواجه الأسنان اتجاه إطار الوحدة؛ بعد شد البرغي، يجب أن تخترق الأسنان سطح الإطار بمقدار ≥0.1mm. بعد التركيب، قم بقياس مقاومة التلامس بين الإطار وقضيب التأريض الرئيسي بجهاز ميلي أوم (يجب أن تكون <0.1Ω). يفضل المنتجات المدرجة في UL 467.
الخطر-03
تأثير حلقة الزنبرك الموجية المضاد للارتخاء مبالغ فيه في بيئات الاهتزاز
العديد من المشاريع تستخدم عادةً حلقات زنبركية قياسية (GB/T 93) لمنع الارتخاء، لكن البيانات التجريبية تظهر: تحت الأحمال المتناوبة مع تردد اهتزاز >10Hz، يتدهور الشد المسبق للحلقة الزنبركية بأكثر من 50% بعد 10³ دورة. في بيئات اهتزاز الرياح (رياح قوية في الصحراء، رياح ساحلية قوية)، يكون تأثير الحلقات الزنبركية العادية المضاد للارتخاء أدنى بكثير من الحلقات الإسفينية أو صواميل النايلون المانعة للارتخاء.
إجراءات التصحيح
للعقد الحرجة المعرضة للاهتزاز (أقواس العاكسات، محاور تتبع الهياكل)، يُوصى باستخدام حلقات إسفينية. للعقد العامة، يمكن استخدام مزيج من الحلقات الموجية (GB/T 94.2) مع صواميل النايلون المانعة للارتخاء – الزيادة في التكلفة محدودة لكن موثوقية منع الارتخاء تتحسن بشكل كبير. الحلقات الزنبركية مناسبة فقط للعقد ذات الأحمال الساكنة.
رؤى خاصة بظروف التشغيل
نقاط اختيار الحلقات لموثوقية مزارع الطاقة الشمسية
في مزارع الطاقة الشمسية، تؤدي الحلقات ثلاث وظائف حاسمة: إحكام غلق فتحات البراغي ضد تسرب الماء، وضمان استمرارية التأريض الكهربائي، والحفاظ على قوة الشد تحت الاهتزاز. يعتمد الاختيار بين EPDM وFFKM، و304 و316، وحلقات الزنبرك مقابل حلقات القفل الإسفينية على مدى تآكل البيئة، ومستويات الاهتزاز، ومتطلبات التأريض.
ما يجب التحقق منه
- 1حلقات المطر EPDM تحكم الإغلاق بشكل أفضل عند ضغط 25-30%؛ انحراف عزم الربط بمقدار ±10% يقلل ضغط الإحكام من 0.8MPa إلى 0.3MPa، مما يعرض لخطر تسرب الماء وتسارع PID.
- 2يجب أن تكون صلابة أسنان حلقات التأريض المسننة ≥HV200 لاختراق إطارات الوحدات المؤكسدة؛ الأسنان اللينة تؤدي إلى مقاومة تلامس >5Ω بعد ستة أشهر.
- 3حلقات الزنبرك تفقد أكثر من 50% من قوة الشد بعد 10³ دورة تحت اهتزاز >10Hz؛ حلقات القفل الإسفينية تحافظ على قوة الشد تحت الأحمال المتناوبة.
- 4الفولاذ المقاوم للصدأ 316 مطلوب للبيئات C4-C5؛ 304 مناسب للمواقع الداخلية C3. حلقات المطر FFKM توفر حماية IP68 ومقاومة رذاذ الملح لمدة 5000 ساعة للاستخدام البحري.
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| مادة حلقة المطر | مجموعة الانضغاط لمطاط EPDM وفقًا لمعيار ASTM D395-18 تؤثر على الإحكام طويل الأمد؛ FFKM يوفر مقاومة فائقة للمواد الكيميائية ودرجات الحرارة للاستخدام البحري. | حدد EPDM للبيئات C3-C4، وFFKM للبيئات C5-M/البحرية. اطلب تقرير اختبار مجموعة الانضغاط وفقًا لمعيار ASTM D395-18. |
| درجة الحلقة المسطحة | الفولاذ المقاوم للصدأ 304 يتآكل في المناطق الساحلية C4-C5؛ 316/316L يوفر مقاومة للتنقر تعادل PREN ≥25. | حدد 304 للمواقع الداخلية (C3)، و316 للمناطق الساحلية (C4)، و316L للاستخدام البحري (C5-M). اشترط شهادة المواد وفقًا لمعيار ISO 3506-1. |
| نوع حلقة منع الارتخاء | حلقات الزنبرك تفشل تحت اهتزاز >10Hz؛ حلقات القفل الإسفينية (NL8-NL16) تحافظ على قوة الشد تحت الأحمال المتناوبة. | حدد حلقات القفل الإسفينية لأقواس التتبع والعقد عالية الاهتزاز. بالنسبة للعقد الثابتة، قد تكون حلقات الزنبرك كافية. |
| صلابة أسنان حلقة التأريض | صلابة الأسنان <HV200 تفشل في اختراق الطبقة المؤكسدة، مما يسبب مقاومة تلامس >5Ω وانقطاع نظام التأريض. | حدد صلابة الأسنان ≥HV200 وإدراج UL 467. تحقق من تقرير اختبار المورد. |
| التحكم في عزم الربط أثناء التركيب | انحراف عزم الربط بمقدار ±10% يسبب انخفاض ضغط الإحكام من 0.8MPa إلى 0.3MPa، مما يعرض لخطر تسرب الماء وPID. | حدد تفاوت عزم الربط ±5% لحلقات المطر. استخدم مفتاح عزم معاير وسجل القيم. |
جميع البيانات والعتبات مبنية على محتوى الصفحة. للظروف الخاصة بالمشروع، استشر الفريق الهندسي.
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
من قاعدة عاكس مفكوكة إلى وصلة MC4 محترقة
مسار فشل مثبتات القاعدة يقع خارج عوارض الهياكل الحاملة — عند الحد الفاصل بين الخزانة والكابلات.
- 1مسامير تثبيت قاعدة صندوق التجميع / العاكس (M8-M12) بعزم شد ناقص أو بفشل آلية الإغلاق ضد الفك — ارتخاء → ميل الوحدة → ارتخاء القضبان الناقلة الداخلية → احتراق بسبب ارتفاع الحرارة
- 2مسامير التثبيت التوسعية M12 لقاعدة العاكس تُشد إلى 50-60 N·m (مواصفة منتج الفولاذ المقاوم للصدأ) — نقص عزم الشد يسمح بانزياح الوحدة تحت الاهتزاز
- 3الانزياح يشد الكابلات ويسحب وصلات MC4 حتى ترتخي: ارتفاع مقاومة التلامس → حرارة → أكسدة → مزيد من الحرارة → انصهار
- 4يتحول الانصهار إلى قوس كهربائي DC — لا يوجد عبور صفري، لذا لا ينطفئ ذاتياً؛ وهو مصدر حريق نموذجي في سلاسل DC بجهد 400-1500 V
- 5الإجراء المضاد: مثبتات من الفولاذ 304 مع صواميل إغلاق بحشوة نايلون على تثبيتات القاعدة؛ وصلات MC4 تُركّب حتى سماع نقرة الإغلاق وتُفحص يدوياً، مع فحص مرتين في السنة
50-60 N·m هي مواصفة المنتج لمسمار التثبيت التوسعي من الفولاذ المقاوم للصدأ (تختلف عن قيمة 96-110 N·m لفولاذ الصف 8.8)؛ وسلسلة الفشل مستندة إلى قاعدة المعرفة.
المرجع الفني للقطاع
ما وراء الهياكل الحاملة: مواصفات قاعدة التركيب وغسالات التأريض
المواقع الأخرى عالية القيمة للغسالات وصواميل الإغلاق في المحطة هي قواعد التركيب والتأريض — المواصفات كما يلي.
| العقدة | المقاس / المادة | مثبت الإغلاق المقابل | المواصفة / المخاطرة |
|---|---|---|---|
| مسامير تثبيت صندوق التجميع | M8-M12 / 304 | صواميل إغلاق بحشوة نايلون | ارتخاء → ميل → ارتخاء القضبان الناقلة الداخلية → احتراق (مسار الفشل) |
| مسامير التثبيت التوسعية لقاعدة العاكس | M12 / stainless | صواميل إغلاق بحشوة نايلون | عزم الشد 50-60 N·m (مواصفة المنتج) — نقص عزم الشد → انزياح → شد الكابل → ارتخاء MC4 → تقوس كهربائي |
| غسالة التأريض المسننة | M6-M8 / 304 + copper piercing tip | الأسنان تخترق الطبقة المؤكسدة | مقاومة تأريض المصفوفة ≤4 Ω (GB 50169) |
50-60 N·m هي مواصفة منتج لمسمار التثبيت التوسعي من الفولاذ المقاوم للصدأ؛ ≤4 Ω وفقاً لـ GB 50169؛ لا توجد هنا أرقام تقديرية للمقدار.
المرجع الفني للقطاع
وتيرة الفحص لإغلاق قاعدة التركيب
تثبيتات القاعدة لا تحمل أحمال الهياكل الحاملة، لكن اهتزازات الرياح لا تستثنيها — حافظ على الفحص بهذه الوتيرة.
- مسح سنوي بالأشعة تحت الحمراء IR لتثبيتات القاعدة وصندوق التجميع: بقعة ساخنة أعلى من 10°C تُعد غير طبيعية (موصى به)
- عندما يحدد المسح بالأشعة تحت الحمراء نقطة ما، فكّك وافحص مسمار القاعدة ذاك: نقص عزم الشد → انزياح اهتزازي → شد الكابل → ارتخاء MC4 — يظهر الارتخاء قبل حدوث الانزياح
- أعد الشد وفق مواصفة المنتج: مسامير التثبيت التوسعية M12 لقاعدة العاكس عند 50-60 N·m — لا تعتمد قيمة 96-110 N·m الخاصة بفولاذ الصف 8.8
- مسامير القاعدة ومثبتات الإغلاق المقابلة من الفولاذ 304 مع صواميل إغلاق بحشوة نايلون — لا تخفّض المواصفة إلى قطع مطلية بالزنك للمواقع الساحلية أو البحرية
عتبة البقعة الساخنة >10°C موصى بها؛ 50-60 N·m هي مواصفة منتج الفولاذ المقاوم للصدأ (96-110 N·m هي قيمة المقارنة لفولاذ الصف 8.8).
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
محطة طاقة داخلية، بيئة C3، سرعة رياح أقل من 25 م/ث
15-20 سنة
اقتصادي
الحل B
منطقة ساحلية فئة C4-C5 / منطقة رياح عالية / محطة طاقة أرضية كبيرة
20-25 سنة
قياسي
الحل C
الطاقة الشمسية البحرية / C5-M / مناطق معرضة للأعاصير / حوامل التتبع
25 سنة+
ممتاز
| A · الخطة أ · التكوين القياسي للعزل المائي ومقاومة الارتخاء | B · الخطة ب · تكوين محسّن لمقاومة التآكل ومضاد للارتخاء | C · الخطة ج · البيئة القاسية / أقصى مقاومة للارتخاء | |
|---|---|---|---|
| 1. حلقة المطر | |||
| المواصفة | M8/M10/M12/M16 | M8-M16 | M8-M16 |
| المادة | مطاط EPDM + قلب من الفولاذ المقاوم للصدأ 304 | EPDM + قلب من الفولاذ المقاوم للصدأ 316 | FFKM + قلب من الفولاذ المقاوم للصدأ 316L |
| الدرجة | IP65 أسود | بيئة C5 IP66 | IP68 مقاومة رذاذ الملح 5000 ساعة |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 2. حلقة مسطحة | |||
| المواصفة | M8-M16 | M8-M16 | M8-M16 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316 | فولاذ مقاوم للصدأ 316L |
| الدرجة | عادي | عادي | مصقول كهربائياً |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 3. حلقة زنبركية | |||
| المواصفة | M8-M16 | M8-M16 | NL8-NL16 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316 | فولاذ كربوني مقسى + Dacromet / 316L |
| الدرجة | عادي | GB/T 94.2 | Dacromet |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 4. حلقة تأريض مسننة | |||
| المواصفة | M8/M10 | M8/M10 | M8/M10 |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 316 بمسننات | فولاذ مقاوم للصدأ 316L بأسطح مسننة |
| الدرجة | صلابة سطح الأسنان ≥HV200 | UL 467 | UL 467 + DNV |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| 5. مشبك تأريض السكة | |||
| المواصفة | مناسب لسكة القناة C | 6mm²/10mm² | 50 جرام/أنبوب |
| المادة | فولاذ مقاوم للصدأ 304 | نحاس T2 مطلي بالقصدير | شحم موصل قائم على الفضة |
| الدرجة | عادي | مطلي بالقصدير | مقاومة التلامس <1μΩ·سم² |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |

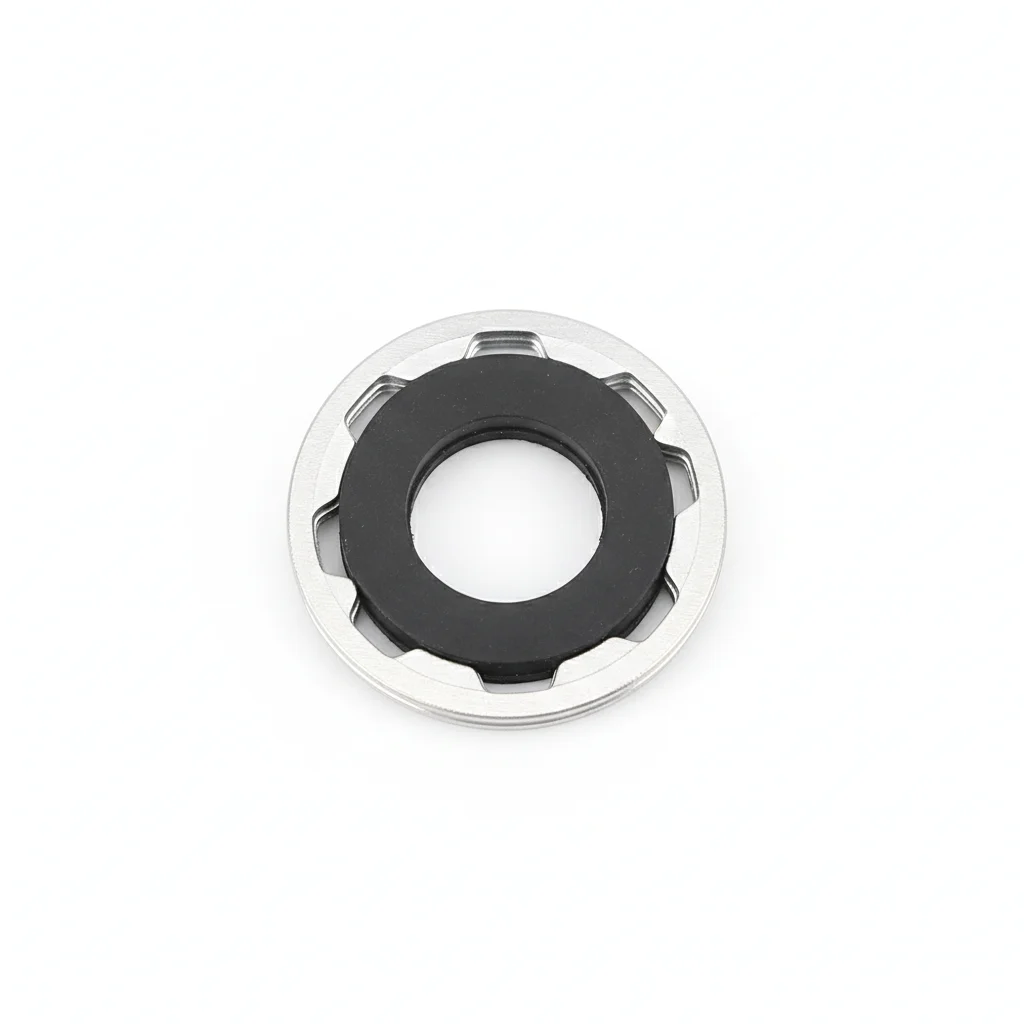

1حلقة المطر
المواصفة
A
M8/M10/M12/M16
B
M8-M16
C
M8-M16
المادة
A
مطاط EPDM + قلب من الفولاذ المقاوم للصدأ 304
B
EPDM + قلب من الفولاذ المقاوم للصدأ 316
C
FFKM + قلب من الفولاذ المقاوم للصدأ 316L
الدرجة
A
IP65 أسود
B
بيئة C5 IP66
C
IP68 مقاومة رذاذ الملح 5000 ساعة
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
2حلقة مسطحة
المواصفة
A
M8-M16
B
M8-M16
C
M8-M16
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 316
C
فولاذ مقاوم للصدأ 316L
الدرجة
A
عادي
B
عادي
C
مصقول كهربائياً
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
3حلقة زنبركية
المواصفة
A
M8-M16
B
M8-M16
C
NL8-NL16
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 316
C
فولاذ كربوني مقسى + Dacromet / 316L
الدرجة
A
عادي
B
GB/T 94.2
C
Dacromet
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
4حلقة تأريض مسننة
المواصفة
A
M8/M10
B
M8/M10
C
M8/M10
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 316 بمسننات
C
فولاذ مقاوم للصدأ 316L بأسطح مسننة
الدرجة
A
صلابة سطح الأسنان ≥HV200
B
UL 467
C
UL 467 + DNV
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
5مشبك تأريض السكة
المواصفة
A
مناسب لسكة القناة C
B
6mm²/10mm²
C
50 جرام/أنبوب
المادة
A
فولاذ مقاوم للصدأ 304
B
نحاس T2 مطلي بالقصدير
C
شحم موصل قائم على الفضة
الدرجة
A
عادي
B
مطلي بالقصدير
C
مقاومة التلامس <1μΩ·سم²
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461
دليل الاختيار
لست متأكدًا أيهما تختار؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
| محطة طاقة داخلية، C3، سرعة الرياح <25m/s | الخطة A: مقاومة تسرب الماء ومنع الارتخاء القياسية — غسالة مطرية بقلب EPDM+304 (IP65) + غسالة مسطحة 304 + غسالة زنبركية (GB/T 93) + غسالة تأريض مسننة 304 (صلادة الأسنان ≥HV200، UL 467) | C3 (ISO 12944-2)؛ مادة EPDM تسد ثقوب البراغي؛ الغسالة الزنبركية كافية للعقد الساكنة |
| منطقة ساحلية C4-C5 / رياح عالية / محطة كبيرة أرضية | الخطة B: مقاومة تآكل ومنع ارتخاء معززة — غسالة مطرية بقلب EPDM+316 (IP66) + غسالة مسطحة 316 + غسالة زنبركية مموجة 316 (GB/T 94.2) + غسالة تأريض مسننة 316 (UL 467) | C4 (ISO 12944-2)؛ مادة 316 تقاوم التآكل الساحلي؛ الغسالة المموجة أفضل من الزنبركية تحت الحمل المتناوب |
| عرض البحر C5-M / عرضة للأعاصير / حامل تتبع | الخطة C: متطرفة — غسالة مطرية بقلب FFKM+316L (IP68، رذاذ ملحي 5000h) + غسالة مسطحة 316L مصقولة كهربائياً + غسالة قفل إسفينية (NL8-NL16، Dacromet) + غسالة تأريض مسننة 316L (UL 467 + DNV) | C5-M (ISO 12944-2)؛ مادة FFKM تحكم الإغلاق في البيئة البحرية؛ القفل الإسفيني يحافظ على التحميل المسبق تحت الاهتزاز العالي |
| إحكام إغلاق ثقب البرغي ضد الماء / الوقاية من PID | استخدم غسالة مطرية EPDM مع جلبة معدنية محددة للانضغاط عند عزم الدوران الموصى به (انضغاط EPDM 25-30%)؛ تفاوت عزم الدوران ±5% | انحراف عزم الدوران بمقدار ±10% يخفض ضغط الإحكام من 0.8MPa إلى 0.3MPa ← تسرب الماء يسرّع ظاهرة PID، مما يرفع التدهور السنوي للوحدة من 0.5% إلى 3% |
| موثوقية منع الارتخاء والتأريض | استخدم غسالات القفل الإسفينية عند العقد الاهتزازية الحرجة (حوامل التتبع/العاكس)؛ أسنان غسالة التأريض ≥HV200 لاختراق إطار الوحدة المؤكسد؛ تحقق من مقاومة التلامس بين الإطار وقضيب التوصيل <0.1Ω | الغسالات الزنبركية تفقد >50% من التحميل المسبق بعد 10³ دورة عند اهتزاز >10Hz؛ الأسنان اللينة/غير الكافية ترفع مقاومة التلامس من <0.1Ω إلى >5Ω، وهو ما يعادل انقطاع التأريض |
A
الخطة أ · التكوين القياسي للعزل المائي ومقاومة الارتخاء
المعيار C3 وفقًا للمعيار ISO 12944-2
حلقة المطر
مطاط EPDM + قلب من الفولاذ المقاوم للصدأ 304 · IP65 أسود
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · عادي
| حلقة المطر | حلقة مسطحة | حلقة زنبركية | حلقة تأريض مسننة | مشبك تأريض السكة | |
|---|---|---|---|---|---|
| المواصفة | M8/M10/M12/M16 | M8-M16 | M8-M16 | M8/M10 | مناسب لسكة القناة C |
| المادة | مطاط EPDM + قلب من الفولاذ المقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | IP65 أسود | عادي | عادي | صلابة سطح الأسنان ≥HV200 | عادي |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | إحكام العزل المائي عند نقاط اختراق البراغي | توزيع ضغط رأس البرغي وحماية السطح المتصل | مقاومة الارتخاء لعقد الأحمال الثابتة | تأريض إطار الوحدة، مدرجة في قائمة UL 467 | التوصيل بين السكة وسلك الأرضي، بديل لحل حلقة التأريض |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط النجمة. اربط بعزم 42 نيوتن متر ±2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس السماكة.
- ضع علامة طلاء الختم بالعزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من المثبت لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
B
الخطة ب · تكوين محسّن لمقاومة التآكل ومضاد للارتخاء
C4 قاسية وفقًا لمعيار ISO 12944-2
حلقة المطر
EPDM + قلب من الفولاذ المقاوم للصدأ 316 · بيئة C5 IP66
حلقة مسطحة
فولاذ مقاوم للصدأ 316 · عادي
شريط تأريض مضفر من النحاس
نحاس T2 مطلي بالقصدير · مطلي بالقصدير
| حلقة المطر | حلقة مسطحة | حلقة زنبركية موجية | حلقة التأريض | شريط تأريض مضفر من النحاس | |
|---|---|---|---|---|---|
| المواصفة | M8-M16 | M8-M16 | M8-M16 | M8/M10 | 6mm²/10mm² |
| المادة | EPDM + قلب من الفولاذ المقاوم للصدأ 316 | فولاذ مقاوم للصدأ 316 | فولاذ مقاوم للصدأ 316 | فولاذ مقاوم للصدأ 316 بمسننات | نحاس T2 مطلي بالقصدير |
| الدرجة | بيئة C5 IP66 | عادي | GB/T 94.2 | UL 467 | مطلي بالقصدير |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | إحكام مانع للمطر لمحطات الطاقة الساحلية | توصيل برغي في بيئة C4-C5 | عقد تحميل متناوب، مضاد للارتخاء متفوق على الحلقات الزنبركية القياسية | تأريض الألواح لمحطات الطاقة الساحلية | التوصيل: إطار اللوحة ← السكة ← قضيب التأريض |
التركيب والصيانة
خطوات التركيب
- قم بإزالة الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بتصنيف -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة التحقق. سجل مع البيانات البيئية.
- اختبر الشد على عينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
C
الخطة ج · البيئة القاسية / أقصى مقاومة للارتخاء
C5-M شديد وفق ISO 12944-2
حلقة المطر
FFKM + قلب من الفولاذ المقاوم للصدأ 316L · IP68 مقاومة رذاذ الملح 5000 ساعة
حلقة مسطحة
فولاذ مقاوم للصدأ 316L · مصقول كهربائياً
حلقة قفل إسفينية
فولاذ كربوني مقسى + Dacromet / 316L · Dacromet
حلقة التأريض
فولاذ مقاوم للصدأ 316L بأسطح مسننة · UL 467 + DNV
| حلقة المطر | حلقة مسطحة | حلقة قفل إسفينية | حلقة التأريض | شحم موصل قائم على الفضة | |
|---|---|---|---|---|---|
| المواصفة | M8-M16 | M8-M16 | NL8-NL16 | M8/M10 | 50 جرام/أنبوب |
| المادة | FFKM + قلب من الفولاذ المقاوم للصدأ 316L | فولاذ مقاوم للصدأ 316L | فولاذ كربوني مقسى + Dacromet / 316L | فولاذ مقاوم للصدأ 316L بأسطح مسننة | شحم موصل قائم على الفضة |
| الدرجة | IP68 مقاومة رذاذ الملح 5000 ساعة | مصقول كهربائياً | Dacromet | UL 467 + DNV | مقاومة التلامس <1μΩ·سم² |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفق ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | إحكام غلق البراغي للطاقة الشمسية البحرية | أعلى مستوى حماية من التآكل | العقد الحرجة لحوامل التتبع وحوامل العاكس | تأريض الألواح على المنصات البحرية | يُطبق على جميع نقاط التوصيل الأرضي |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم بمذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- طبق مركبًا مضادًا للتآكل من الدرجة البحرية بدرجة حرارة -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر عينة 10% باختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات شقوق.
- طبق مادة مانعة للتسرب وفق المواصفات. قم بتركيب أجهزة مراقبة دائمة للحالة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من أدوات التثبيت لظروف الخدمة | تفشل أداة التثبيت تحت الحمل التصميمي. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة أداة التثبيت وفق المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب أداة التثبيت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
المعايير المرجعية
المعايير المرجعية والمراجع الموثوقة
طرق الاختبار القياسية للانضغاط الدائم للمطاط
معيار تقييم أداء استرداد الانضغاط لحلقات إحكام EPDM.
الشروط الفنية لحلقات الزنبرك – الحلقات الموجيةمعيار الأبعاد والأداء لحلقات الزنبرك الموجية.
معدات التأريض والربطمعيار إدراج UL لحلقات التأريض ومشابك التأريض.
مجموعات البراغي عالية القوة المجهدة مسبقًا للهياكل الفولاذيةالمرجع القياسي الأوروبي لحلقات القفل الإسفينية.
الخصائص الميكانيكية لمثبتات الفولاذ المقاوم للصدأ المقاومة للتآكلالمعيار المادي لحلقات الفولاذ المقاوم للصدأ 304/316/316L.
نظام تصنيف المنتجات المطاطيةقدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
