معدات صواني الكابلات: مقارنة المواد والطلاءات للمحطات الفرعية

تعتمد صواني الكابلات على آلاف الموصلات والأقواس. اختيار المادة الخاطئة يعرضها للتآكل المثقب أو التسخين بالتيارات الدوامية أو ارتخاء الوصلات. قارن بين خيارات الفولاذ المجلفن بالغمس الساخن (C3) والفولاذ المقاوم للصدأ/FRP (C4-C5) وسبائك الألومنيوم (غير مغناطيسية) مع متطلبات درجة البراغي والطلاء

عرض القدرات →

تدقيق المخاطر // التشخيص الهندسي

دليل تجنب أخطاء الشراء

"هذه الأمور تحدث كل يوم في موقع الإنتاج."

الخطر-01

تآكل صواني الفولاذ المجلفن بالغمس الساخن المثقب في المناطق الساحلية/الأمطار الحمضية

صواني الفولاذ المجلفن بالغمس الساخن (≥65μm) عمرها 15-20 سنة في البيئات الداخلية من فئة C3، لكن في المناطق الساحلية C4-C5 أو مناطق الأمطار الحمضية قد ينخفض إلى 5-8 سنوات. بعد تآكل طبقة الزنك، يتعرض الفولاذ الأساسي للصدأ الواسع، مما يقلل من القوة الهيكلية للصينية ← الحمل الزائد للكابلات ← انهيار الصينية. الأخطر هو موصلات الصينية—المنطقة حول فتحات البراغي هي نقطة ضعف الطلاء، حيث يبدأ الصدأ أولاً وينتشر للداخل.

إجراءات التصحيح

للمناطق الساحلية/الأمطار الحمضية، يوصى باستخدام صواني FRP المصنوعة من الألياف الزجاجية (مقاومة تمامًا للتآكل، عمر 25+ سنة) أو صواني الفولاذ المقاوم للصدأ 304. إذا استخدمت هياكل فولاذية مجلفنة بالغمس الساخن، ضع طبقة إضافية من طلاء الإيبوكسي القاري المضاد للتآكل (سمك ≥200μm) كحماية ثانوية بعد التركيب. يجب أن تكون الموصلات من نفس مادة جسم الصينية—صواني الفولاذ المقاوم للصدأ مع براغي من الفولاذ المقاوم للصدأ، وصواني الفولاذ مع براغي مجلفنة بالغمس الساخن.

الخطر-02

الامتداد المفرط يؤدي إلى ترهل الحمل الزائد

درجة الحمل (A/B/C/D) لصينية الكابلات تحدد الحمل المسموح به لكل متر (A=7.5kg/m، D=37.5kg/m)، لكن الوزن الفعلي للكابلات غالبًا ما يُقلل في التصميم—كابلات الطاقة ذات المقطع الكبير يمكن أن تزن 10-15kg/m للكابل الواحد، والكابلات المتعددة تتجاوز الحد بسهولة. تباعد الأقواس المفرط (>2m) يضخم تأثير الترهل—عندما يتجاوز الانحراف في منتصف الصينية 1/200 من الامتداد، تنزلق الكابلات وتتآكل أغلفتها داخل الصينية.

إجراءات التصحيح

احسب درجة الحمل المطلوبة للصينية وتباعد الأقواس بناءً على الوزن الفعلي الإجمالي للكابلات الممددة—طبق عامل أمان 1.5. التباعد القياسي للأقواس هو 1.5-2.0m؛ للكابلات ذات المقطع الكبير أو المناطق عالية الحمل، قلص التباعد إلى 1.0-1.2m. قم باختبار الحمل بعد التركيب—يجب أن يكون انحراف الصينية <1/300 من الامتداد بعد 24 ساعة من الحمل الكامل.

الخطر-03

التسخين بالتيارات الدوامية الكهرومغناطيسية في صواني الكابلات

إذا تم تمديد كابلات أحادية النواة عالية التيار في صواني فولاذية دون تجميع—التيار المتردد يولد فيضًا مغناطيسيًا مترددًا، مما يحفز تيارات دوامية في جدران الصينية الفولاذية، مما يسبب تسخين الصينية (درجات حرارة محلية قد تصل إلى 80°C+) وفقدان الطاقة. بالإضافة إلى ذلك، القوة الكهرومغناطيسية الناتجة عن التيارات الدوامية تسبب اهتزاز الصينية والكابلات—مما يزيد من التآكل والضوضاء.

إجراءات التصحيح

عند تمديد كابلات أحادية النواة في صواني فولاذية، يجب تجميع الأطوار A/B/C لنفس الدائرة (مفصولة بحواجز غير مغناطيسية) وترتيبها بتشكيل 'ثلاثي الفصوص' داخل الصينية—الفيض المغناطيسي المشترك لتيار ثلاثي الأطوار يقارب الصفر. بدلاً من ذلك، اختر مواد غير مغناطيسية مثل سبائك الألومنيوم أو FRP للصينية للقضاء على مشاكل التيارات الدوامية جذريًا.

رؤى خاصة بظروف التشغيل

تآكل الموصلات والحوامل: نقطة الضعف الخفية

بينما يحظى مادة الصينية بالاهتمام، غالبًا ما تفشل براغي الموصلات وبراغي الحوامل أولاً بسبب تلف الطلاء عند فتحات البراغي. في البيئات الساحلية C4-C5، قد تتآكل الموصلات المغلفنة بالغمس الساخن خلال 5-8 سنوات، بينما تحافظ براغي الفولاذ المقاوم للصدأ 316L (A4-80) على سلامتها. بالنسبة للكابلات أحادية النواة، يمكن أن تسبب الحوامل الفولاذية تسخينًا بالتيارات الدوامية؛ الحوامل المصنوعة من الألومنيوم غير المغناطيسي أو FRP تقضي على هذا الخطر

ما يجب التحقق منه

  • 1مسامير توصيل الدعامات: استخدم Q235B مجلفنًا بالغمس الساخن بدرجة Grade 4.8 في بيئة C3، والفولاذ المقاوم للصدأ 316L A4-80 في بيئات C4-C5، لتجنب انهيار سلم الكابلات بسبب تناقص السماكة الناتج عن التآكل.
  • 2الكابلات أحادية النواة التي تزيد عن 200 أمبير في صواني فولاذية تولد تيارات دوامية: قد تتجاوز درجة الحرارة المحلية 80 درجة مئوية؛ استخدم صواني من سبائك الألومنيوم أو FRP وحوامل غير مغناطيسية
  • 3تباعد الحوامل >2 متر يزيد من خطر الترهل: الانحراف >1/200 من الامتداد يسبب انزلاق الكابل وتآكل الغلاف؛ تحقق من درجة التحميل وفقًا لـ IEC 61537
  • 4براغي الفولاذ المقاوم للصدأ (A2-70) كافية لبيئة C3، ولكن في C5 أو الأمطار الحمضية، قم بالترقية إلى A4-80 لمقاومة التنقر
بند الفحصسبب الأهميةما يُذكر في الاستفسار/الرسومات
مادة برغي الموصل مقابل البيئةتلف الطلاء عند فتحات البراغي يسرع التآكل؛ الدرجة الخاطئة تؤدي إلى فشل الوصلةلبيئة C3: فولاذ مجلفن بالغمس الساخن درجة 8.8؛ لبيئة C4-C5: 316L A4-80؛ لغير المغناطيسي: سبائك الألومنيوم أو FRP
مادة الصينية للكابلات أحادية النواةالصواني الفولاذية تسبب تسخينًا بالتيارات الدوامية وفقدانًا للطاقةC3: Q235B مجلفن بالغمس الساخن بدرجة Grade 4.8؛ C4-C5: 316L A4-80
تباعد الحوامل وتقييم التحميلالامتداد المفرط يسبب الترهل وتلف الكابلاتالامتداد ≤2 متر؛ درجة التحميل وفقًا لـ IEC 61537 (A=7.5 كجم/م، D=37.5 كجم/م)؛ تحقق من الوزن الفعلي للكابلات
تثبيت مشابك لوحة التغطيةالمشابك غير المحكمة تسبب اهتزاز الغطاء ودخول الغبارمشابك من الفولاذ المقاوم للصدأ 304؛ تحقق من قوة الإمساك وفقًا لمواصفات الشركة المصنعة

يجب التحقق من جميع قيم عزم الربط للبراغي وفترات الفحص وفقًا لمواصفات المشروع. لا يتم توفير قيم عزم قياسية هنا لأنها تعتمد على حجم البرغي ودرجته

مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة

المرجع الفني للقطاع

درجات تحميل حوامل الكابلات: حمولة كل فئة

اختر درجة تحميل الحامل حسب الوزن الإجمالي الفعلي لكل متر من الكابلات والملحقات — عند تجاوز فئة ما، انتقل إلى الفئة الأعلى.

الدرجةحمل التشغيل الآمن
A0.5 kN/m
AA1.0 kN/m
B1.5 kN/m
C2.0 kN/m
D2.5 kN/m

تتبع الدرجات الجدول 12 من GB/T 21762-2008 (درجات حمل التشغيل الآمن، مُتحقّق منها)؛ تم تصحيح الأساس القديم 7.5/15/30/37.5 kg/m (بانحراف ≈7×) — لا تعتمد عليه مجددًا.

المرجع الفني للقطاع

مثبتات حوامل الكابلات: المقاسات والطلاء وأساس مقاومة التآكل

مسامير الحوامل والوصلات هي المثبتات المخفية في نظام الحوامل — اعتمد التوريد والقبول على هذا الأساس.

  • المقاسات M8–M12 من الفولاذ المجلفن بالغمس الساخن أو 304 — طلاء مثبتات الحامل والوصلات حسب فئات GB/T 13912 (ابتداءً من ≥70 μm؛ تم تصحيح الأساس القديم 65 μm)
  • المناطق الداخلية C3: تكفي مسامير الحوامل المجلفنة بالغمس الساخن؛ C4–C5 (ساحلية/أمطار حمضية): طلاء ≥70 μm أو Dacromet أو 316L — أي خيار من الثلاثة يفي بأساس الحماية
  • فئات الطلاء 55/70/85 μm — تحقّق مقابل الفئة عند التسليم؛ تقرير التركيب وحده غير كافٍ، ارفض الدفعة عند عدم استيفاء الفئة
  • مسامير الحوامل أجزاء تُطلب حسب المشروع وبكميات كبيرة — اشترط توريدًا من نفس الدفعة مع تقارير اختبار الطلاء للحفاظ على اتساق الدفعة

الأرقام تتبع الأساس الموثّق في قاعدة المعرفة (M8–M12 حسب §5؛ الفئات من ≥70 μm حسب §2.2.1؛ 55/70/85 μm حسب §6.5)؛ خيارات C4–C5 هي خيارات طلاء واقٍ — اختر أحدها.

المرجع الفني للقطاع

متى يجب استبدال حوامل الفولاذ بمادة أخرى

عند تحقق أي من هذه الشروط الحدّية الثلاثة، لا تعود حوامل الفولاذ العادية صالحة.

دوائر أحادية القلب بمقطع كبير: تصبح حوامل الفولاذ مصدر حرارة بالتيارات الدوامية — حوّل جسم الحامل إلى سبائك الألمنيوم 6063-T5 أو FRPالمناطق الساحلية/الأمطار الحمضية (C4–C5): استخدم الفولاذ المقاوم للصدأ 304 أو FRP لجسم الحامل وارفع مستوى مثبتات الوصلات حسب أساس الحمايةمحطات 500 kV فأكثر: حافظ على أنصاف أقطار حواف الحامل والمثبتات R≥10 mm للتحكم في التفريغ الهالي (مقترح)حدّد فئة التآكل أولاً حسب ISO 9223 (C3/C4/C5) — فهي التي تحدّد المادة وفئة الطلاء

R≥10 mm قيمة مقترحة (التحكم في التفريغ الهالي)؛ 6063-T5/FRP/304 وفئات C3–C5 هي أساس المواد/مقاومة التآكل في قاعدة المعرفة؛ آلية التيارات الدوامية وصف نوعي (لا توجد أرقام قياسية هنا).

مقارنة الحلول

مقارنة المعاملات الأساسية للحلول الثلاثة

قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.

الحل A
محطة فرعية داخلية بيئة C3
15-20 سنة (الصينية) / 25 سنة (مجلفن بالغمس الساخن + طلاء مضاد للتآكل)
اقتصادي
الحل B
المناطق الساحلية / الأمطار الحمضية C4-C5
أكثر من 25 عامًا
قياسي
الحل C
كابلات أحادية النواة ذات مقطع كبير / متطلبات EMC عالية
أكثر من 25 عامًا
ممتاز
1صينية كابلات سلمية
المواصفة
A
العرض 200-800mm، تباعد العوارض 225mm، العمق الداخلي ≥75mm (مجلفن بالغمس الساخن hot-dip galvanized بعد التصنيع)
B
العرض 200-800 مم
C
العرض 200-800 مم
المادة
A
فولاذ مجلفن بالغمس الساخن ≥65 ميكرومتر
B
بلاستيك مقوى بالألياف الزجاجية
C
سبائك الألومنيوم 6063-T5
الدرجة
A
IEC 61537
B
مثبط للهب V0، مقاوم لرذاذ الملح 3000 ساعة
C
مؤكسد
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
2صينية كابلات مثقبة
المواصفة
A
العرض 200-600 مم
B
العرض 200-600 مم
C
مخصص
المادة
A
فولاذ مجلفن بالغمس الساخن ≥65 ميكرومتر
B
فولاذ مقاوم للصدأ 304
C
FRP / سبائك الألومنيوم
الدرجة
A
IEC 61537
B
A2-70
C
عازل
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
3موصل دعامة صينية الكابلات
المواصفة
A
M8-M12
B
M8-M12
C
M10-M12
المادة
A
Q235B مجلفن بالغمس الساخن
B
فولاذ مقاوم للصدأ 316L
C
فولاذ مقاوم للصدأ 304
الدرجة
A
الدرجة 4.8
B
A4-80
C
A2
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
B
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
C
خامل
4مشبك تثبيت الغطاء
المواصفة
A
يناسب عرض الصينية
B
M10-M12
C
M10-M12
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
فولاذ مقاوم للصدأ 304
الدرجة
A
A2-70
B
A2
C
A2
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
B
خامل
C
خامل
الحلولالخطة أ · الخطة القياسية لصواني الكابلات الفولاذية المجلفنة بالغمس الساخنالخطة ب · فولاذ مقاوم للصدأ / FRP معزز ضد التآكلالخطة ج · سبائك الألومنيوم / خطة غير مغناطيسية
A

الخطة أ · الخطة القياسية لصواني الكابلات الفولاذية المجلفنة بالغمس الساخن

سلم الكابلات الفولاذي المجلفن بالغمس الساخن من الحل A مناسب للبيئات الداخلية C3، حيث يُصنع سلم الكابلات وملحقات التوصيل من الفولاذ المجلفن بالغمس الساخن (طبقة ≥65μm)، ومسامير Q235B مجلفنة بالغمس الساخن بدرجة Grade 4.8، بعمر تصميمي 15-20 سنة (لسلم الكابلات) / 25 سنة (جلفنة بالغمس الساخن + طلاء مقاوم للتآكل)، وفقًا لـ IEC 61537.

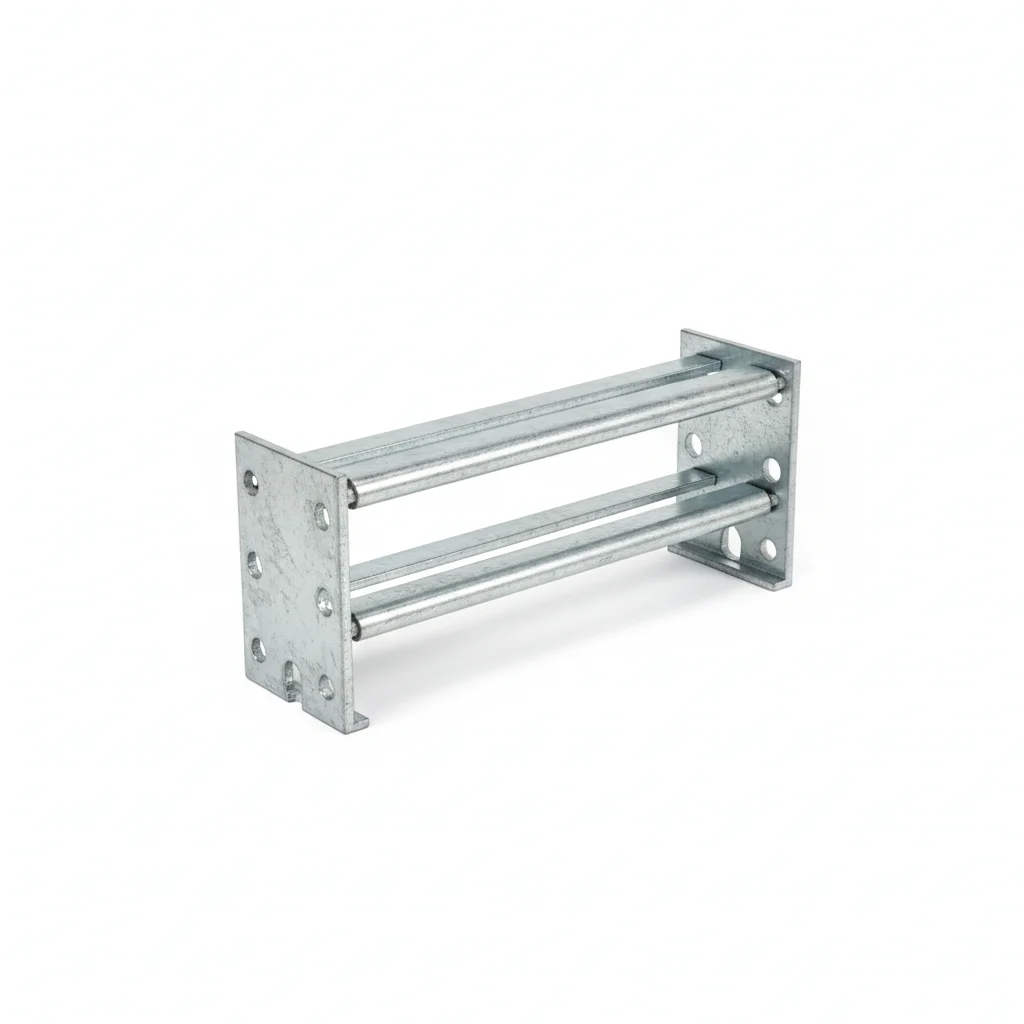

صينية كابلات سلمية — فولاذ مجلفن بالغمس الساخن ≥65 ميكرومتر IEC 61537
صينية كابلات سلمية
فولاذ مجلفن بالغمس الساخن ≥65 ميكرومتر · IEC 61537
صينية كابلات مثقبة — فولاذ مجلفن بالغمس الساخن ≥65 ميكرومتر IEC 61537
صينية كابلات مثقبة
فولاذ مجلفن بالغمس الساخن ≥65 ميكرومتر · IEC 61537
موصل دعامة صينية الكابلات — Q235B مجلفن بالغمس الساخن الدرجة 4.8
موصل دعامة صينية الكابلات
Q235B مجلفن بالغمس الساخن · الدرجة 4.8
صينية كابلات سلميةصينية كابلات مثقبةموصل دعامة صينية الكابلاتمشبك تثبيت الغطاء
المواصفةالعرض 200-800mm، تباعد العوارض 225mm، العمق الداخلي ≥75mm (مجلفن بالغمس الساخن hot-dip galvanized بعد التصنيع)العرض 200-600 ممM8-M12يناسب عرض الصينية
المادةفولاذ مجلفن بالغمس الساخن ≥65 ميكرومترفولاذ مجلفن بالغمس الساخن ≥65 ميكرومترQ235B مجلفن بالغمس الساخنفولاذ مقاوم للصدأ 304
الدرجةIEC 61537IEC 61537الدرجة 4.8A2-70
التشطيبمجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461
التآكلC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
درجة الحرارة-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية
الوزن~0.5 كجم/قطعة~0.5 كجم/قطعة~0.5 كجم/قطعة~0.5 كجم/قطعة
MOQ100 قطعة100 قطعة100 قطعة100 قطعة
التغليفورق VCI + كرتونورق VCI + كرتونورق VCI + كرتونورق VCI + كرتون
المعيارISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
الاستخدامالمسار الرئيسي لكابلات الطاقةكابلات التحكم/كابلات الإشارةتركيب الصينية ووصلهاتثبيت غطاء الصينية
التركيب والصيانة

خطوات التركيب

  1. نظف الأسطح باستخدام كحول الأيزوبروبيل (99.9%). تحقق من الاستواء في حدود 0.1 مم لكل 100 مم.
  2. ضع مركب الوصل على أسطح التلامس. ضع أداة التثبيت مع حلقة بلفيل تحت الرأس والصامولة.
  3. عند وصل سلالم الكابلات، اربط لوحة الوصل بجسم سلم الكابلات بمسامير مجلفنة بالغمس الساخن M8-M12 (Grade 4.8)، بحيث يكون رأس المسمار نحو الخارج، وأضف حلقة مسطحة وحلقة زنبركية على جانب الصامولة لمنع الارتخاء.
  4. افحص جميع أدوات التثبيت للتأكد من جلوسها الصحيح. قم بقياس عينة 5% باستخدام مقياس السماكة.
  5. ضع علامة طلاء ختم العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.

الأخطاء الشائعة

✕ خطأالنتيجة✓ صحيح
استخدام مسامير Q235B عادية بدلًا من المسامير المجلفنة بالغمس الساخن بدرجة Grade 4.8، أو سماكة طبقة الجلفنة أقل من 65μm.تفشل أداة التثبيت تحت حمل التصميم. ينفصل الوصل تحت ظروف التشغيل خلال السنة الأولى.استخدم مسامير Q235B مجلفنة بالغمس الساخن بسماكة طبقة ≥65μm ودرجة Grade 4.8، مع فحص سلامة الطبقة.
تخطي تحضير السطح قبل تركيب أداة التثبيتيمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا.نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي أداة تثبيت أقل من 80% من عزم الربط المحدد. استبدل أدوات التثبيت التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع أدوات التثبيت الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

B

الخطة ب · فولاذ مقاوم للصدأ / FRP معزز ضد التآكل

ظروف قاسية C4 وفقًا لمعيار ISO 12944-2

حلقة مسطحة — فولاذ مقاوم للصدأ 304 A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
صينية سلم FRPصينية مثقبةبرغي توصيلحلقة مسطحة
المواصفةالعرض 200-800 ممالعرض 200-600 ممM8-M12M10-M12
المادةبلاستيك مقوى بالألياف الزجاجيةفولاذ مقاوم للصدأ 304فولاذ مقاوم للصدأ 316Lفولاذ مقاوم للصدأ 304
الدرجةمثبط للهب V0، مقاوم لرذاذ الملح 3000 ساعةA2-70A4-80A2
التشطيبجلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461خامل
التآكلC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
درجة الحرارة-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية
الوزن~0.5 كجم/قطعة~0.5 كجم/قطعة~0.5 كجم/قطعة~0.005 كجم
MOQ100 قطعة100 قطعة100 قطعة500 قطعة
التغليفورق VCI + كرتونورق VCI + كرتونورق VCI + كرتونكيس بلاستيكي
المعيارISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 7089
الاستخدامتمديد الكابلات في مناطق التآكل C5محطات فرعية ساحليةتوصيل صواني FRP / الفولاذ المقاوم للصدأتوزيع الحمل
التركيب والصيانة

خطوات التركيب

  1. أزل الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
  2. ضع مركبًا مضادًا للتآكل للوصلات بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
  3. تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل البيانات البيئية.
  4. اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
  5. ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.

الأخطاء الشائعة

✕ خطأالنتيجة✓ صحيح
استخدام درجة برغي غير صحيحة لظروف الخدمةيفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى.تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبتاتيمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا.نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز تآكلها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

C

الخطة ج · سبائك الألومنيوم / خطة غير مغناطيسية

ظروف قصوى C5-M وفقًا لمعيار ISO 12944-2

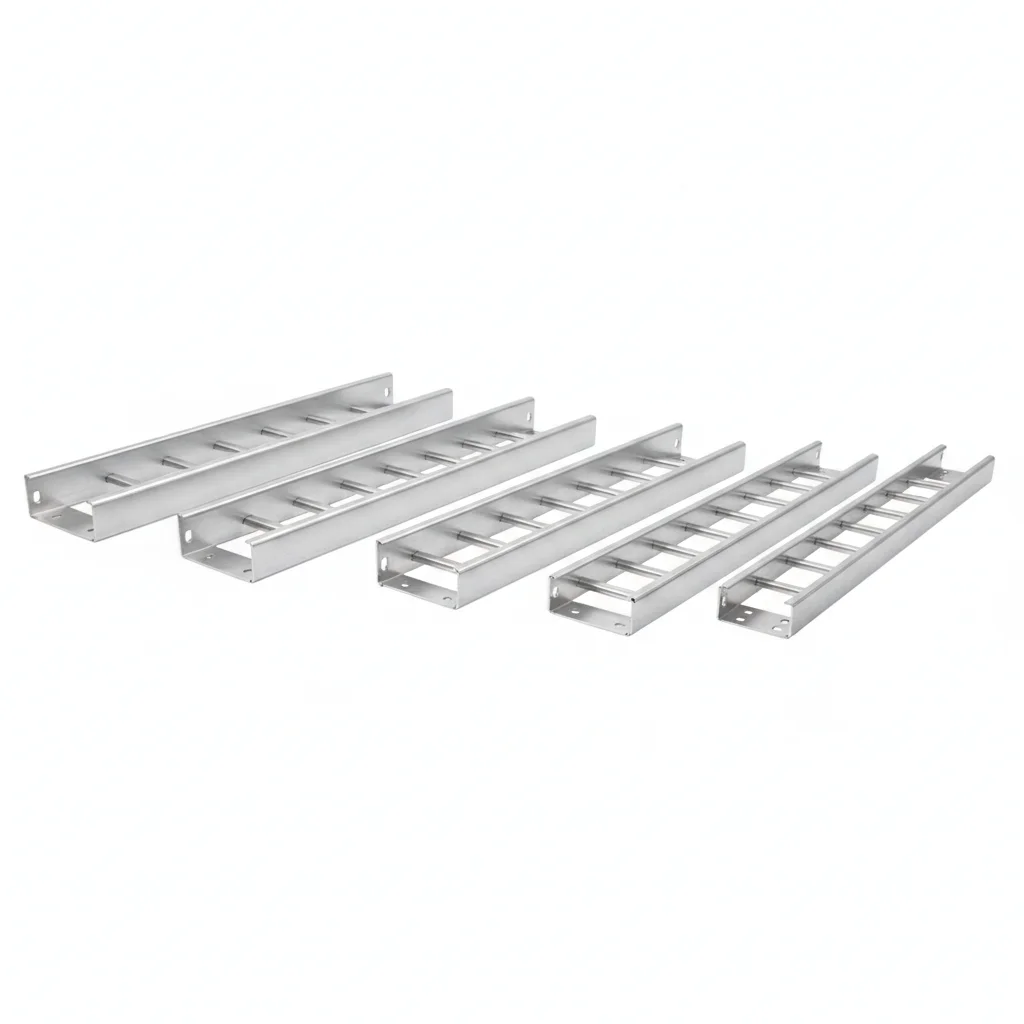

صينية سلم من سبائك الألومنيوم — سبائك الألومنيوم 6063-T5 مؤكسد
صينية سلم من سبائك الألومنيوم
سبائك الألومنيوم 6063-T5 · مؤكسد
حلقة مسطحة — فولاذ مقاوم للصدأ 304 A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة — فولاذ مقاوم للصدأ 304 A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
صينية سلم من سبائك الألومنيومحاجز غير مغناطيسيحلقة مسطحةحلقة مسطحة
المواصفةالعرض 200-800 مممخصصM10-M12M10-M12
المادةسبائك الألومنيوم 6063-T5FRP / سبائك الألومنيومفولاذ مقاوم للصدأ 304فولاذ مقاوم للصدأ 304
الدرجةمؤكسدعازلA2A2
التشطيبجلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461خاملخامل
التآكلC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
درجة الحرارة-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية-20 درجة مئوية إلى +80 درجة مئوية
الوزن~0.5 كجم/قطعة~0.5 كجم/قطعة~0.005 كجم~0.005 كجم
MOQ100 قطعة100 قطعة500 قطعة500 قطعة
التغليفورق VCI + كرتونورق VCI + كرتونكيس بلاستيكيكيس بلاستيكي
المعيارISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 7089ISO 7089
الاستخدامالقضاء على التيارات الدوامية للكابلات أحادية النواةتجميع وفصل كابلات ثلاثية الأطوارتوزيع الحملتوزيع الحمل
التركيب والصيانة

خطوات التركيب

  1. أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
  2. ضع مركبًا مضادًا للتآكل بدرجة بحرية بدرجة حرارة تشغيل من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
  3. تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI لعينة 10%. وثق لتدقيق الامتثال.
  4. اختبر NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر مؤشرات تشقق.
  5. ضع مادة مانعة للتسرب واقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة بشكل دائم.

الأخطاء الشائعة

✕ خطأالنتيجة✓ صحيح
استخدام درجة برغي غير صحيحة لظروف الخدمةيفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى.تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم.
تخطي تحضير السطح قبل تركيب المثبتاتيمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا.نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع.

الصيانة

افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أقرب). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز تآكلها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.

دليل الاختيار

غير متأكد؟

حالة التشغيلالخيار الموصى بهالأساس الرئيسي
بيئة داخلية عامة، C3الخطة A: حوامل كابلات فولاذية مجلفنة بالغمس الساخن (الطلاء ≥65μm) مع براغي Q235B مجلفنة بالغمس الساخن درجة 4.8IEC 61537
ساحلية / أمطار حمضية C4-C5الخطة B: حوامل FRP (مثبطة للهب V0، مقاومة لرذاذ الملح 3000h) أو حوامل من الفولاذ المقاوم للصدأ 304 مع براغي ربط 316L A4-80IEC 61537
كابلات أحادية القلب بتيار عالٍ / متطلبات توافق كهرومغناطيسي عاليةالخطة C: حوامل من سبائك الألومنيوم 6063-T5 المؤكسدة + فواصل FRP/ألومنيوم غير مغناطيسية لتجميع الأطوارIEC 61537
تباعد الحوامل ومعدل التحميلتباعد الحوامل القياسي 1.5-2.0m، يُقلص إلى 1.0-1.2m للكابلات ذات المقطع الكبير؛ معامل الأمان 1.5؛ الترخيم <1/300 من الامتداد بعد تحميل كامل لمدة 24hIEC 61537
كابلات أحادية القلب في حوامل فولاذية (التيارات الدوامية)تجميع الأطوار A/B/C بشكل ثلاثي متلاصق مع فواصل غير مغناطيسية، أو استخدام حوامل ألومنيوم/FRP غير مغناطيسية لإلغاء التيارات الدواميةIEC 61537
احصل على نصيحة الاختيار

المعايير المرجعية

المعايير المرجعية

أنظمة صواني الكابلات وأنظمة سلالم الكابلاتصينية الكابلاتمد الكابلات وتبديد الحرارة

قدرات المورد

الجودة والتسليم والتخصيص

مراقبة الجودة

  • ✓شهادات المواد MTC مع كل دفعة
  • ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
  • ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن

التسليم

  • ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
  • ✓الأجزاء المخصصة: 25-45 يومًا
  • ✓دعم FOB/CIF/DDP

التخصيص

  • ✓مراجعة الرسومات ومطابقة المواد
  • ✓أحجام ورؤوس وأسنان لولبية غير قياسية
  • ✓دعم النماذج الأولية بكميات صغيرة

الشهادات والمستندات

  • ✓شهادات المواد (MTC)
  • ✓تقارير التحليل الطيفي
  • ✓تقارير اختبار رذاذ الملح (عند الطلب)

الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية

الأسئلة الشائعة

الأسئلة الشائعة

قراءات ذات صلة

تابع القراءة والخطوة التالية

التالي: الاختيار وطلب عرض السعر

وصلات قضبان التوزيع

اتبع مسار الاختيار في هذه الصفحة للانتقال إلى صفحة طلب عرض السعر لنفس السيناريو.

موضوع ذو صلة

ورقة بيضاء حول معالجة الاختلافات في المعايير عند شراء معدات الطاقة عبر الحدود: GB مقابل ASTM مقابل EN

ما وراء المواصفات الفنية

العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.

عرض القدرات →
