صفحة توريد قياسية

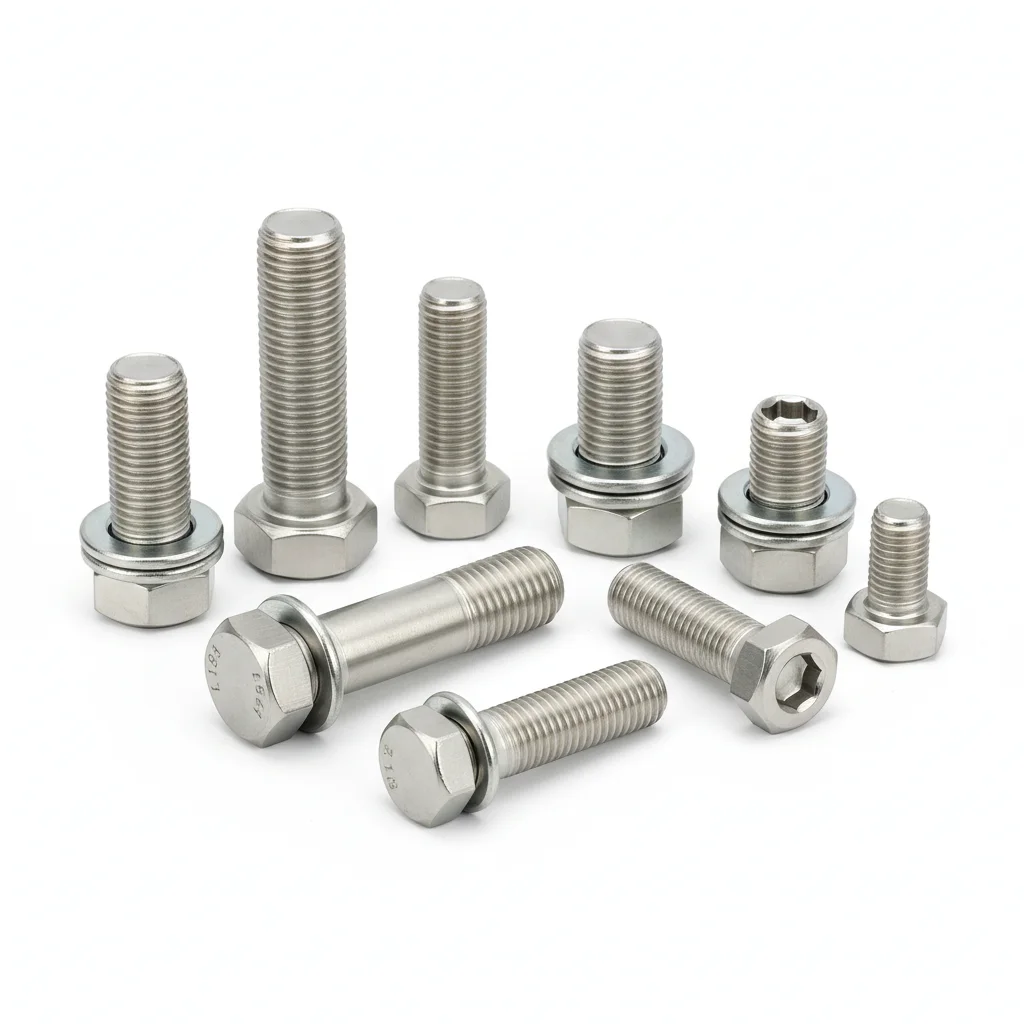

براغي رأس سداسية GB/T 5783 DIN 933 · ISO 4017
براغي رأس سداسية كاملة اللولب، M3–M30، من الفولاذ الكربوني 8.8 / 10.9 / 12.9 والفولاذ المقاوم للصدأ A2-70 / A4-70. تُورَّد وفق GB/T 5783 حسب المعيار المذكور في الرسم الفني الخاص بك.
اطلب وفق DIN 933 أو ISO 4017 ونحن نورّد وفق GB/T 5783، مع تأكيد اللولب والتفاصيل في أمر الشراء.
أرسل مواصفاتك- خطوط إنتاج مملوكة إضافة إلى مصانع شريكة مفتّشة ميدانياً
- التصدير منذ 2014
- الشهادات تصدرها المصنع، والنوع محدد في أمر الشراء
- حد أدنى طن واحد، مع إمكانية تجميع المقاسات في نفس الطلب
أين تُحدَّد براغي GB/T 5783
برغي الرأس السداسي كامل اللولب هو المثبّت الافتراضي حيثما يطلب الرسم الفني برغياً بلولب خشن ورأس يقبل مفتاح ربط قياسياً.
المنشآت الفولاذية الإنشائية
وصلات مبرشمة في الإطارات والدعامات والقواعد، حيث يحدد الرسم برغياً سداسياً كامل اللولب بدلاً من جزئي اللولب.
بناء الآلات
إطارات وحواجز ومجموعات فرعية تُجمَّع ببراغي سداسية بلولب خشن، بما في ذلك المقاسات حتى M3.
هياكل تركيب الطاقة الشمسية
قضبان الوحدات وإطارات الدعم التي تتطلب برغياً سداسياً كامل اللولب من فئة الخواص المحددة في الرسم.
التصنيع العام
حوامل ودعامات ومنصات معدات تكون فيها براغي M3–M30 السداسية هي الافتراض العملي واللولب ممتد بطول كامل.
هذه سياقات تحديد مواصفات وليست مراجع مشاريع.
ما يقف خلف التوريد
ثلاثة أمور تُثبَّت قبل عرض السعر: أي خط يصنع القطع، وما يُفحص، وأي وثيقة ترافق الدفعة.
خطوط مملوكة إضافة إلى مصانع شريكة مؤهلة
تتم الإنتاجية على خطوط المجموعة الخاصة وعلى مصانع شريكة زرناها وأهّلناها ميدانياً: خبي، نينغبو، شنتشن وونجو.
نقاط فحص متفق عليها كتابياً
ما يُفحص، وأي شهادة أو سجل يرافق الدفعة، يُتفق عليه مع المصنع كتابياً ويُحدد في أمر الشراء.
مخاطر العملية مضبوطة أثناء الإنتاج
درجة حرارة المعالجة الحرارية وسماكة الجلفنة والهشاشة الهيدروجينية تُضبط أثناء الإنتاج، ولا يظهر أي منها في فحص الأبعاد النهائي. تُؤكَّد مع المصنع قبل عرض السعر.
شهادات تصدرها المصنع
تصدر الشهادات من المصنع لكل دفعة. يُؤكَّد نوع الوثيقة الدقيق مع المصنع قبل عرض السعر ويُحدد في أمر الشراء.
التشطيبات السطحية في هذا المعيار
التشطيبات أدناه هي المسجلة مقابل مسامير رأس سداسية GB/T 5783 في كتالوجنا. يتم قراءة التوفر حسب القطر مباشرة؛ يتم تحديد فئة الطلاء والسماكة ومتطلبات رش الملح في الطلب.
زنك مطلي كهربائياً
طلاء زنك مع تخميل. يتم تأكيد فئة الطلاء وأي ساعات رش ملح في الطلب.
متوفر في M3–M30
مجلفن بالغمس الساخن
للجزء المغمس، يترسب الطلاء على السن أيضاً، لذا يتم الاتفاق على ملاءمة السن بعد الطلاء قبل التسعير.
متوفر في M3–M30
أكسيد أسود
تشطيب أكسيد أسود للخدمة الجافة أو المزيتة. يُورَّد مزيتاً ما لم يحدد الطلب خلاف ذلك.
متوفر في M6–M24
رقائق زنك-ألومنيوم (Dacromet)
طلاء رقائقي يُطبق دون خطر التقصف الهيدروجيني. يتم تحديد متطلب التآكل في الطلب.
متوفر في M3–M30
ستانلس ستيل غير مطلي
ستانلس ستيل A2 (304) و A4 (316L)، يُورَّد بدون طلاء؛ التخميل عند الطلب.
التشطيب المدرج هنا يعني أن الكتالوج يسجله، وليس أن كل طول مخزون به. أي شيء خارج القائمة يُسعَّر وفقاً لرسمك. قارن عائلات الطلاء ومعاييرها
شروط الطلب
الشروط المذكورة أدناه هي فقط المنشورة؛ أي شيء آخر يتم تأكيده حسب طلبك.
| الحد الأدنى للطلب | طن واحد، مع إمكانية دمج المقاسات ضمن نفس الطلب. |
|---|---|
| أساس التجارة | FOB، مع عرض السعر مع قائمة المستندات. |
| معيار التوريد | GB/T 5783 كمعيار أساسي؛ ويعتبر DIN 933 و ISO 4017 معادلين له. |
| أساس الطلب | يتم تأكيد السن والتفاصيل على الطلب. |
| مدة التسليم | 15–30 يومًا بعد الدفعة المقدمة للمقاسات المدرجة هنا؛ أي شيء خارج القائمة يتم تسعيره مع تاريخ. |
| الدفع | 30% T/T مع الطلب، 70% مقابل نسخة B/L. L/C عند الطلب؛ العينات مدفوعة مسبقًا. |
| التعبئة | كراتين 25 kg على منصات نقالة معالجة بـ ISPM-15، حوالي 900 kg لكل منصة. كراتين محايدة أو بملصقات العميل. |
| الضمان | 12 شهرًا من الشحن لعيوب المواد والصناعة، عند الاستخدام بعزم وحمل متفق عليهما. |
مصفوفة المواصفات
تُقرأ مباشرة من كتالوج المنتجات: الأقطار وعدد الأطوال وفئات الخواص المسجلة لـ GB/T 5783. افتحها للتحقق مما إذا كان مقاسك مدرجاً.
1071 سجل SKU عبر M3–M30
افتح المصفوفة
| القطر | الأطوال | وحدات SKU | المواد | فئات الخواص | التشطيبات |
|---|---|---|---|---|---|
| M3 | 5–30 (9) | 45 | 304, 316L, Carbon Steel | 8.8, A2-70, A4-70 | Dacromet, HDG, Zinc Plated |
| M4 | 6–40 (10) | 50 | 304, 316L, Carbon Steel | 8.8, A2-70, A4-70 | Dacromet, HDG, Zinc Plated |
| M5 | 8–50 (11) | 55 | 304, 316L, Carbon Steel | 8.8, A2-70, A4-70 | Dacromet, HDG, Zinc Plated |
| M6 | 12–60 (10) | 80 | 304, 316L, Alloy Steel, Carbon Steel | 8.8, 10.9, 12.9, A2-70, A4-70 | Black Oxide, Dacromet, HDG, Zinc Plated |
| M8 | 16–80 (11) | 115 | 304, 316L, Alloy Steel, Carbon Steel | 8.8, 10.9, 12.9, A2-70, A4-70, A4-80 | Black Oxide, Dacromet, HDG, Zinc Plated |
| M10 | 20–100 (12) | 124 | 304, 316L, Alloy Steel, Carbon Steel | 4.8, 8.8, 10.9, 12.9, A2-70, A4-70 | Black, Black Oxide, Dacromet, HDG, Zinc Plated |
| M12 | 25–120 (13) | 130 | 304, 316L, Alloy Steel, Carbon Steel | 8.8, 10.9, 12.9, A2-70, A4-70 | Black Oxide, Dacromet, HDG, Zinc Plated |
| M16 | 30–160 (14) | 140 | 304, 316L, Alloy Steel, Carbon Steel | 8.8, 10.9, 12.9, A2-70, A4-70 | Black Oxide, Dacromet, HDG, Zinc Plated |
| M20 | 40–200 (14) | 145 | 304, 316L, Alloy Steel, Carbon Steel | 8.8, 10.9, 12.9, A2-70, A4-70, A4-80 | Black Oxide, Dacromet, HDG, Zinc Plated |
| M24 | 40–200 (14) | 117 | 304, 316L, Alloy Steel, Carbon Steel | 8.8, 10.9, 12.9, A2-70, A4-70, A4-80 | Black Oxide, Dacromet, HDG, Zinc Plated |
| M30 | 50–300 (14) | 70 | 304, 316L, Carbon Steel | 8.8, A2-70, A4-70 | Dacromet, HDG, Zinc Plated |
الأعداد هي سجلات كتالوج حية وليست بيان مخزون. المقاسات والأطوال غير المدرجة تُسعَّر وفق رسمك الفني.
أسئلة يطرحها المشترون
ما هو الحد الأدنى للطلب؟
طن واحد، ويمكن تجميع المقاسات داخل نفس الطلب — لا تحتاج إلى طن لكل مقاس.
هل يمكنكم التوريد وفق DIN 933 أو ISO 4017؟
نعم. DIN 933 وISO 4017 معياران مكافئان لـ GB/T 5783. اطلب وفق أيهما ونورّد وفق GB/T 5783، مع تأكيد اللولب والتفاصيل في أمر الشراء.
هل GB/T 5783 كامل اللولب؟
نعم. GB/T 5783 هو برغي الرأس السداسي كامل اللولب: يمتد اللولب من نهاية الجذع إلى الرأس. أما البرغي جزئي اللولب فالمعايير المكافئة له هي GB/T 5782 / DIN 931.
ما فئات الخواص المتاحة؟
الفولاذ الكربوني 8.8 / 10.9 / 12.9 والفولاذ المقاوم للصدأ A2-70 (304) / A4-70 (316L)؛ بعض المقاسات المختارة تشمل أيضاً 4.8 وA4-80.
ما الوثيقة التي يمكن تحديدها في أمر الشراء؟
شهادة اختبار المصنع (MTC) هي وثيقة التتبع للصهرة التي صنعت منها قطعك. إذا تطلب نطاقك EN 10204 3.1، فيجب أن تحمل الشهادة قيماً مقاسة قابلة للتتبع لتلك الصهرة؛ نؤكد نوع الوثيقة مع المصنع قبل عرض السعر ونحددها في أمر الشراء.
هل يمكنكم تصنيع أطوال غير مدرجة؟
نعم. الأطوال القياسية تُورَّد وفق GB/T 5783؛ والأطوال خارج القائمة تُسعَّر وفق رسمك الفني، مع بيان طول اللولب والتفاوت.
ملف الطلب والقبول
الوثائق الكامنة خلف هذه المواصفة
ملف واحد يضم ورقة المواصفات، ودليل قراءة MTC / EN 10204، ودليل طريقة الرش الملحي والطلاء، وقائمة تحقق الاستلام.
الحزمة التقنية للمنتج
حمّل الحزمة التقنية للمنتج
الملفات التقنية في هذه الصفحة مجمّعة في ملف zip واحد — أدخل بريدك الإلكتروني للحصول عليه.
تتضمن هذه الحزمة 4 ملفات
- Product specification & dimension sheet (M3–M30)
- MTC / EN 10204 reading guide
- Salt spray & coating test methods
- Receiving inspection checklist (39 items)
أرسل المواصفة
أدرج المعيار والمقاسات وفئة الخواص في طلب عرض السعر. إذا كنت تحتاج وثيقة محددة، فاذكر ذلك في نفس الرسالة. يفتح النموذج والمعيار مملوء مسبقاً.
أرسل طلب عرض السعر
