Предотвращение поломки болтов эксцентрикового блока при грохочении зерна

В зернопереработке болты эксцентриковых блоков грохотных машин подвергаются знакопеременным растягивающим нагрузкам. Если болт M10 класса 8.8 ослабнет, эксцентриковый блок может вылететь со скоростью 50-70 м/с, что эквивалентно пуле. Эта страница объясняет цепочку отказов и как указать болты с тройной или четверной фиксацией для предотвращения аварий

Возможности поставки →

Аудит рисков // Инженерная диагностика

Руководство по проблемам закупок

"На производственном передовом фронте это происходит каждый день."

Риск-01

Болт эксцентрикового блока грохотной машины ослабевает под знакопеременной растягивающей нагрузкой → эксцентриковый блок вылетает → смертельный случай

Мотор грохотной машины приводит эксцентриковый блок во вращение, создавая центробежную силу→эксцентриковый блок весит несколько килограммов→при 960-1450 об/мин центробежная сила может достигать нескольких тысяч ньютонов→направление меняется каждый оборот→болт несёт знакопеременную растягивающую нагрузку. Если установочный момент затяжки болта M10 класса 8.8 недостаточен→он может ослабнуть всего через несколько часов работы. Как только эксцентриковый блок ослабевает→он вылетает на высокой скорости→пробивает корпус грохота→вылетает из цеха — скорость выброса эксцентрикового блока может достигать 50-70 м/с — его кинетическая энергия эквивалентна пистолетной пуле — попадание в человека смертельно. Это не гипотетический сценарий — каждый год в зерноперерабатывающей промышленности происходят случаи травм и смертей из-за вылетающих эксцентриковых блоков из грохотных машин. Болты должны иметь тройную фиксацию: класс 8.8 или выше + гайка с нейлоновой вставкой + пружинная шайба + клей для фиксации резьбы — даже четверная фиксация не избыточна.

Корректирующие меры

Болты эксцентрикового блока: класс 8.8/10.9 + гайка с нейлоновой вставкой + пружинная шайба + клей для фиксации резьбы (четверная фиксация). Установочный момент затяжки должен быть точным до номинального значения — M10 примерно 50 Н·м — используйте ключ с моментом затяжки — не полагайтесь на ощущения. Осматривайте каждую смену — после остановки постучите молотком по головке болта и слушайте звук — ясный звук = норма, глухой звук = ослаблено — немедленно подтяните. Если обнаружено ослабление хотя бы раз → замените болт новым — надёжность болта, перенёсшего ослабление предварительного натяга, снижена даже после подтяжки.

Риск-02

Болт пульсационного клапана ослабевает под воздействием импульсов сжатого воздуха высокого давления → повреждение фильтрующего мешка + выбросы превышают нормы + экологические штрафы

Давление импульсов сжатого воздуха пульсирующего пылеуловителя составляет 0.4-0.6 МПа — импульсы каждые 10-60 секунд — каждый импульс как микро-взрыв, ударяющий по пульсационному клапану. При таком высокочастотном воздействии предварительный натяг болта M8 уменьшается более чем на 40% после 100 000 циклов→пульсационный клапан постепенно смещается→струя для впрыска отклоняется от центра фильтрующего мешка к краю→некоторые фильтрующие мешки переполняются (повреждение волокна)→другие недополняются (засорение пылью). Повреждённые фильтрующие мешки позволяют пылевоздушной смеси выбрасываться напрямую→из трубы выходит пыль→система онлайн-мониторинга окружающей среды сигнализирует→агентство по охране окружающей среды приезжает→остановка производства для устранения + штрафы (обычно начинаются от 50 000 до 100 000 RMB). Стоимость замены полного комплекта фильтрующих мешков составляет примерно 20 000-50 000 RMB + убытки от простоя.

Корректирующие меры

Болты пульсационного клапана: класс 8.8 + гайка с нейлоновой вставкой + клей для фиксации резьбы — при установке наносите среднепрочный клей для фиксации резьбы (синий). Осматривайте все пульсационные клапаны ежеквартально — в цеху может быть несколько десятков клапанов → проверяйте каждый — если ослаблен, подтяните до номинального значения ключом с моментом затяжки — не затягивайте вручную (момент затяжки рукой составляет всего 2-3 Н·м — стандартное требование для M8 примерно 10-12 Н·м). При ежегодном плановом ремонте выборочно проверяйте фильтрующие мешки — если степень повреждения >5%, замените всю партию — одновременно проверяйте выравнивание пульсационного клапана — регулируйте при отклонении >3 мм.

Риск-03

Болты планок фильтровальной ткани не соответствуют требованиям пищевой безопасности → вымывание металлических ионов → загрязнение зерна → отзыв продукции

Фильтровальная ткань и сито крепятся к раме с помощью планок + болтов M6 — фильтровальная ткань напрямую контактирует с готовым зерном после грохочения. Если болты планок изготовлены из обычной нержавеющей стали 304 (не пищевого класса)→304 содержит около 8-10.5% никеля→в слабокислой среде зерна (pH 4-5-6.5)→следовые количества ионов никеля вымываются→проникают в зерно→продукты переработки зерна (мука, крахмал и т.д.) экспортируются в ЕС→обнаруживается превышение содержания никеля→вся партия отбраковывается или уничтожается→убытки могут легко составить сотни тысяч до миллионов RMB. Кроме того, после уведомления через систему RASFF (Быстрое оповещение о пищевых продуктах и кормах) экспортер вносится в чёрный список→все последующие экспортные партии подвергаются более строгому контролю→экспортный бизнес серьёзно страдает.

Корректирующие меры

Болты планок, контактирующие непосредственно с пищевыми продуктами, должны соответствовать стандартам пищевой безопасности: нержавеющая сталь 304 (требуется декларация о соответствии FDA 21 CFR или EU 1935/2004) или предпочтительно нержавеющая сталь 316L. Поверхность болтов планок должна быть пассивирована — увеличивая толщину оксидной плёнки хрома на поверхности — дополнительно снижая вымывание металлических ионов. Головка болта должна быть гладкой — без острых кромок — чтобы предотвратить порезы пальцев операторов и фильтровальной ткани. Требуйте сертификат материала пищевого класса для каждой партии болтов — не просто устное заявление 'пищевой класс' — требуйте отчёт независимой лаборатории — тесты включают количество вымывания никеля, хрома и марганца.

Особенности условий эксплуатации

Критические проверки для безопасности болтов эксцентрика

Наиболее игнорируемый риск в просеивании зерна — это болт эксцентрика. При 960-1450 об/мин центробежная сила может достигать нескольких тысяч Ньютонов, вызывая ослабление болта. Летящий эксцентрик может пробить корпус сита и вызвать смертельные травмы. Укажите болты класса прочности 8.8 или выше, нейлоновые самоконтрящиеся гайки, пружинные шайбы и клей для фиксации резьбы.

Что проверить

  • 1Болт эксцентрика: M10 класса прочности 8.8 минимум, с тройной блокировкой (нейлоновая гайка + пружинная шайба + клей) для предотвращения ослабления при переменной нагрузке
  • 2Болт импульсного клапана: M8 класса прочности 8.8, предварительное напряжение снижается >40% после 100 000 импульсов; используйте клей для фиксации резьбы для поддержания момента затяжки
  • 3Болт для крепления фильтровальной ткани: M6 из нержавеющей стали 316L, пищевого класса в соответствии с FDA или EU 1935/2004, для предотвращения вымывания ионов никеля в зерно
  • 4Замените при коррозии >5% площади поверхности
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Класс прочности болта и метод блокировкиНедостаточный класс прочности или блокировка приводит к ослаблению и потенциально фатальным авариям8.8 класс прочности или выше + нейлоновая самоконтрящаяся гайка + пружинная шайба + клей для фиксации резьбы (тройная блокировка)
Материал для контакта с пищевыми продуктамиНержавеющая сталь не пищевого класса может вымывать никель в зерно, вызывая отзыв продукцииНержавеющая сталь 316L с пассивацией или электрополированием, соответствие FDA или EU 1935/2004
Сохранение предварительного напряжения болта импульсного клапанаПредварительное напряжение снижается >40% после 100 000 импульсов, вызывая смещение клапана и повреждение фильтрующего мешкаИспользуйте клей для фиксации резьбы и укажите интервал повторной затяжки в соответствии с планом технического обслуживания
Коррозионная стойкостьКоррозия ослабляет болты и загрязняет продуктГорячее цинкование >=55 мкм в соответствии с ISO 1461 для углеродистой стали; 316L для высоких гигиенических требований

Все значения момента затяжки и интервалы проверки должны быть согласованы с производителем оборудования. Условия окружающей среды могут потребовать более частых проверок

Уровень доказательности: только со страницы-источника

Технический справочник отрасли

Крепеж для контакта с пищевыми продуктами: три жестких правила приемки

Фильтровальная ткань, сита и их прижимные планки напрямую контактируют с зерном — внесите эти три правила в технические условия приемки; они надежнее устного «пищевой класс».

Материал: все, что контактирует с зерном или пищевым продуктом, должно быть из нержавеющей стали 304 (A2-70) — ионы цинка и железа не должны попадать в продукт (болты планок M6–M8)Поверхность: шероховатость Ra < 3.2 μm, чтобы остатки продукта и бактерии не задерживалисьРжавчина: при появлении пятен ржавчины при замене фильтровальной ткани немедленно замените болт — никогда не зачищайте ржавчину шлифовкой; шероховатая поверхность задерживает больше остатковСертификация: зерноперерабатывающие предприятия предъявляют строгие требования к сертификату завода-изготовителя на сталь 304 — поставляйте его с каждой партией

Все требования в этом блоке являются обязательными; ориентировочные оценочные значения не используются.

Технический справочник отрасли

Болты импульсных клапанов: момент затяжки, стопорение и контроль при импульсных ударных нагрузках

Болты импульсных клапанов на импульсном пылеуловителе испытывают высокочастотные удары от воздушных импульсов — сверьте режим работы, момент затяжки, стопорение и контроль по данной таблице за один проход.

ПозицияТребованиеОснование / примечание
Импульсный режим0.4–0.6 MPa (импульсный клапан низкого давления 0.2–0.3 MPa), интервалы 10–60 sИмпульсы сжатого воздуха — источник высокочастотного ударного воздействия
Типоразмер и стопорениеM8 класс прочности 8.8; гайка с нейлоновым вкладышем + резьбовой фиксаторКласс прочности 8.8 по GB/T 3098.1
Момент затяжки23–26 N·m (75–80% от предельного момента 33 N·m)Ручная затяжка дает лишь 2–3 N·m — далеко недостаточно
Падение предварительного натяга>40% после примерно 100,000 импульсов (инженерная оценка)Падение смещает клапан → несоосный впрыск → мешки перепродуваются или забиваются → выбросы вне нормы
КонтрольПодтягивать ежеквартальноВ сочетании со стопорящими деталями; никогда не полагаться только на начальный момент затяжки

Давление импульса и интервалы — по данным образцов пылеуловителей серии DMC; момент затяжки M8 и предельный момент — по таблице моментов GB/T 3098.1; падение предварительного натяга >40% после ~100,000 импульсов является ориентировочной оценкой.

Технический справочник отрасли

От знакопеременной нагрузки к отрыву эксцентрикового блока: цепочка ослабления

Пример: крепежные болты эксцентрикового блока просеивающей машины — центробежная сила меняет направление каждый оборот, поэтому болты несут знакопеременную растягивающую нагрузку, а не постоянную. Цепочка:

  1. 1Двигатель вращает блок со скоростью 960–1450 rpm; центробежная сила достигает нескольких тысяч ньютонов и меняет направление каждый оборот — болты M10–M12 несут знакопеременную растягивающую нагрузку
  2. 2При моменте затяжки при монтаже ниже нормы знакопеременная нагрузка разбивает соединение, и оно откручивается в течение часов
  3. 3После потери предварительного натяга весь эксцентриковый блок разбалтывается
  4. 4Отлетевший эксцентриковый блок может пробить корпус и травмировать людей
  5. 5Мера пресечения: класс прочности 8.8 и выше + гайка с нейлоновым вкладышем + пружинная шайба; затягивать болт M10 класса прочности 8.8 динамометрическим ключом моментом 46–57 N·m (принимать 50 N·m); каждую неделю после останова простукивать головку молотком — глухой звук означает ослабление

«Откручивается в течение часов» — качественная формулировка без отдельной числовой величины, поэтому пометка о величине оценки не применяется; момент затяжки M10 — по таблице моментов GB/T 3098.1.

Технический справочник отрасли

Три группы болтов зернового цеха: периодичность и критерии контроля

Грохот, импульсный пылеуловитель и фильтр-пресс работают каждый по своему графику контроля — выучите ритм по месту установки, а не ждите, пока отказ сам о себе заявит.

  • Болты эксцентрикового блока грохота: каждую неделю после останова простукивать молотком — глухой звук означает ослабление; немедленно подтянуть до нормативного момента
  • Болты импульсных клапанов: подтягивать ежеквартально; одновременно проверять стопорящие детали (гайка с нейлоновым вкладышем + резьбовой фиксатор) — никогда не полагаться только на начальный момент затяжки
  • Болты прижимных планок фильтровальной ткани: при каждой замене ткани проверять на ржавчину и остатки продукта — при появлении ржавчины немедленно заменить; никогда не зачищать шлифовкой (шероховатая поверхность задерживает больше)
  • Уплотнение: дополнить линию планок прокладками из пищевого EPDM/PTFE (масло- и термостойкими), заказываемыми вместе с болтами планок

Ориентировочные оценочные значения не используются.

Технический справочник отрасли

Просеивание, пылеулавливание и фильтрация: граница между деталью и агрегатом

Самая распространенная ошибка при закупке крепежа для линии переработки зерна — оценивать всю машину как крепеж — сначала проведите границу.

В объем входят (мелкие детали): болты эксцентрикового блока грохота (класс прочности 8.8 и выше + гайка с нейлоновым вкладышем + пружинная шайба), болты импульсных клапанов (класс прочности 8.8 + стопорящие детали + резьбовой фиксатор), болты прижимных планок фильтровальной ткани (нержавеющая сталь 304, M6–M8) и прокладки из пищевого EPDM/PTFE. В объем не входят: комплектные агрегаты — грохоты, импульсные пылеуловители, фильтр-прессы — поставляемые комплектно заводом-изготовителем оборудования; через закупку крепежа проходят только мелкие детали. Модернизация и запасные части могут заказываться напрямую со стороны пользователя (отделы оборудования зернохранилищ, мельниц и комбикормовых заводов); при заказе для пищевого предприятия внесите сертификат завода-изготовителя на сталь 304 в условия приемки.

Числовые значения не требуют пометок о величине.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Общий цех по переработке зерна (не для экспорта)
3-5 лет
Эконом
Решение B
Экспортный зерноперерабатывающий цех (требуется сертификация пищевого класса)
5-8 лет
Стандарт
Решение C
Детское питание/Высококачественный экспорт/Сертификация органического производства ЕС
8-12 лет
Премиум
1БОЛТ ЭКСЦЕНТРИЧЕСКОГО БЛОКА
Спецификация
A
M10×40mm
B
M10×45mm
C
M10×45mm
Материал
A
Углеродистая сталь + горячее цинкование
B
Углеродистая сталь + Dacromet
C
316L нержавеющая сталь
Класс
A
Класс 8.8
B
Класс 10.9
C
A4-70
Покрытие
A
Горячее цинкование >=55 мкм по ISO 1461
B
Горячее цинкование (HDG) >=55 мкм по ISO 1461
C
Горячее цинкование >=55 мкм согласно ISO 1461
2БОЛТ ИМПУЛЬСНОГО КЛАПАНА
Спецификация
A
M8×30mm
B
M8×35mm
C
M8×35mm
Материал
A
Углеродистая сталь + горячее цинкование
B
Нержавеющая сталь 304
C
316L нержавеющая сталь
Класс
A
Класс 8.8
B
A2-70
C
A4-70
Покрытие
A
Горячее цинкование >=55 мкм по ISO 1461
B
Горячее цинкование (HDG) >=55 мкм по ISO 1461
C
Горячее цинкование >=55 мкм согласно ISO 1461
3БОЛТ ПЛАНКИ
Спецификация
A
M6×20mm
B
M6×25mm
C
M6×25mm
Материал
A
Нержавеющая сталь 304
B
Нержавеющая сталь 316L + пассивация
C
316L нержавеющая сталь + электрополирование Ra≤0.8μm
Класс
A
A2-70
B
A4-70
C
A4-70
Покрытие
A
Горячее цинкование >=55 мкм по ISO 1461
B
Горячее цинкование (HDG) >=55 мкм по ISO 1461
C
Горячее цинкование >=55 мкм согласно ISO 1461
РешенияПлан А · Общий цех обработкиПлан B · Экспортный перерабатывающий цехПлан C · Детское питание/Высококачественный экспорт
A

План А · Общий цех обработки

Стандарт C3 по ISO 12944-2

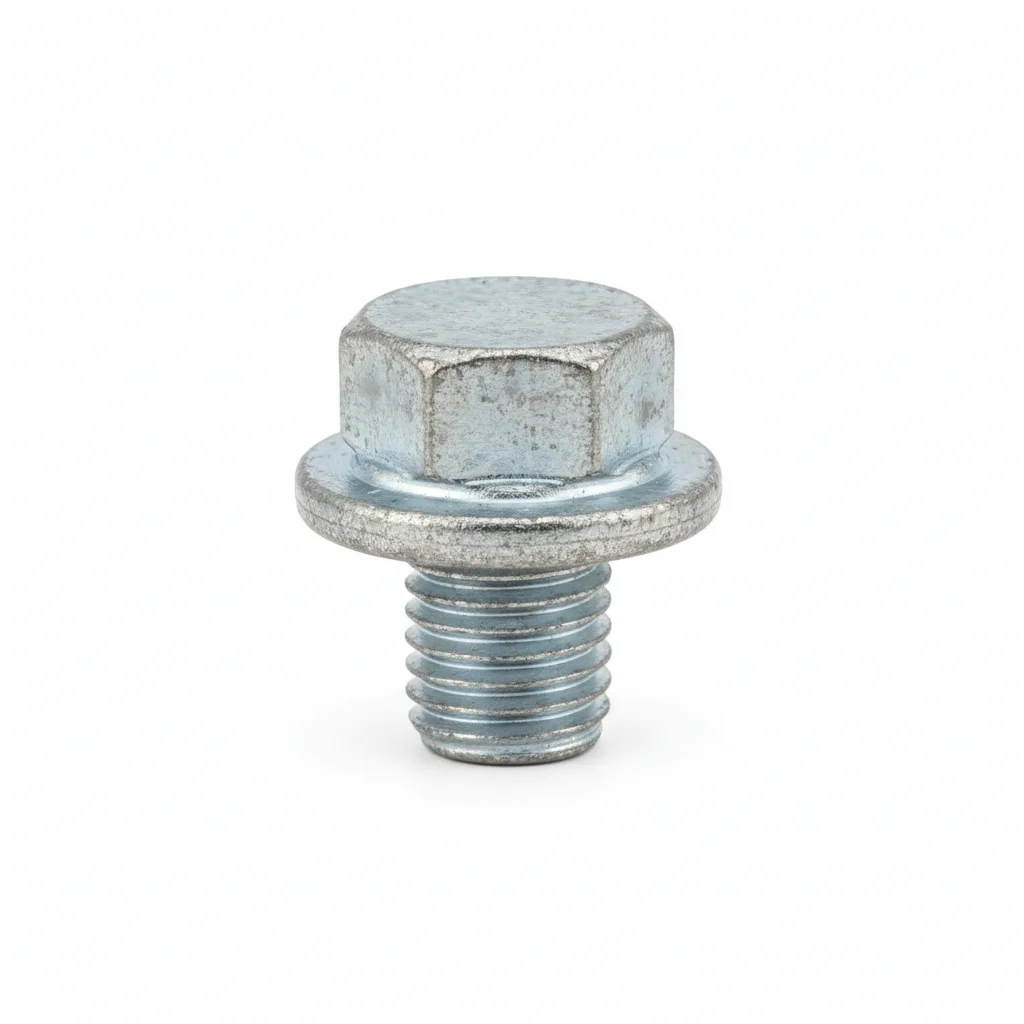

Болт импульсного клапана — Углеродистая сталь + горячее цинкование Класс 8.8
Болт импульсного клапана
Углеродистая сталь + горячее цинкование · Класс 8.8
Болт эксцентрического блокаБолт импульсного клапанаБолт планки
СпецификацияM10×40mmM8×30mmM6×20mm
МатериалУглеродистая сталь + горячее цинкованиеУглеродистая сталь + горячее цинкованиеНержавеющая сталь 304
КлассКласс 8.8Класс 8.8A2-70
ПокрытиеГорячее цинкование >=55 мкм по ISO 1461Горячее цинкование >=55 мкм по ISO 1461Горячее цинкование >=55 мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20°C до +80°C-20°C до +80°C-20°C до +80°C
Вес~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука
MOQ100 шт100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеКрепление эксцентрического блока грохота + тройная фиксацияКрепление корпуса клапана импульсного пылеуловителяКрепление планки фильтровальной ткани/сита
Монтаж и обслуживание

Порядок монтажа

  1. Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность в пределах 0.1 мм на 100 мм.
  2. Нанести состав для соединения на контактные поверхности. Установить крепёж с пружинной шайбой Белвилла под головкой и гайкой.
  3. Проверить выравнивание в пределах 0.5 мм. Затянуть в звездообразном порядке. Момент затяжки 42 Н·м +/-2 Н·м с помощью калиброванного ключа. Задокументировать в журнале QA.
  4. Осмотреть все крепежные элементы на правильную посадку. Измерить 5% образца щупом.
  5. Нанести метку краской для момента затяжки. Сфотографировать готовую сборку с 3 ракурсов для пакета документации QA.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для эксплуатационных условийКрепеж выходит из строя при нагрузке ниже проектной. Соединение разделяется в рабочих условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать калиброванный ключ для момента затяжки +/-3%. Задокументировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затянуть любой крепеж с моментом ниже 80% от указанного. Заменить крепеж с коррозией, поражающей >5% площади поверхности или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Задокументировать все находки в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

B

План B · Экспортный перерабатывающий цех

C4 Жёсткий по ISO 12944-2

Болт для импульсного клапана — Нержавеющая сталь 304 A2-70
Болт для импульсного клапана
Нержавеющая сталь 304 · A2-70
Пищевой болт для баттена — Нержавеющая сталь 316L + пассивация A4-70
Пищевой болт для баттена
Нержавеющая сталь 316L + пассивация · A4-70
Болт для эксцентрического блокаБолт для импульсного клапанаПищевой болт для баттенаСертификат материала пищевого болта для баттена
СпецификацияM10×45mmM8×35mmM6×25mmПредоставляется за партию
МатериалУглеродистая сталь + DacrometНержавеющая сталь 304Нержавеющая сталь 316L + пассивация—
КлассКласс 10.9A2-70A4-70—
ПокрытиеГорячее цинкование (HDG) >=55 мкм по ISO 1461Горячее цинкование (HDG) >=55 мкм по ISO 1461Горячее цинкование (HDG) >=55 мкм по ISO 1461Горячее цинкование (HDG) >=55 мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20°C до +80°C-20°C до +80°C-20°C до +80°C-20°C до +80°C
Вес~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука~0.5 кг/штука
MOQ100 штук100 штук100 штук100 штук
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеЭксцентрический блок грохота + клеевой состав для запирания + нейлоновая гайка + пружинная шайбаПредотвращение коррозии для импульсного клапана в условиях высокой влажности/пылиКрепление поверхностей контакта с пищевыми продуктами + соответствие EU 1935/2004Отчёт стороннего испытания + документы прослеживаемости
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить поверхности растворителем ацетона. Проверить шероховатость поверхности Ra <3.2 мкм.
  2. Нанести антикоррозийный состав для соединений, рассчитанный от -20 до 150°C. Использовать шайбы с покрытием PTFE.
  3. Проверить выравнивание в соответствии со спецификацией. Затянуть в последовательности крест-накрест. Проверить 10% с помощью инструмента проверки. Записать с данными об окружающей среде.
  4. Провести испытание на растяжение 5% случайной выборки до 80% пробной нагрузки. Заменить любые, не соответствующие порогу приёмки.
  5. Нанести атмосферостойкое защитное покрытие. Установить купон мониторинга коррозии рядом с критическими соединениями.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для эксплуатационных условийКрепёж выходит из строя при нагрузках ниже расчётных. Соединение разделяется в эксплуатационных условиях в течение первого года.Проверить класс крепежа в соответствии со спецификацией. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатянуть любой крепёж, у которого момент затяжки ниже 80% от указанного. Заменить крепёж, если коррозия поражает >5% площади поверхности или глубина ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменить все критические крепёжные изделия независимо от состояния. Документировать все результаты в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

C

План C · Детское питание/Высококачественный экспорт

C5-M Экстремальная согласно ISO 12944-2

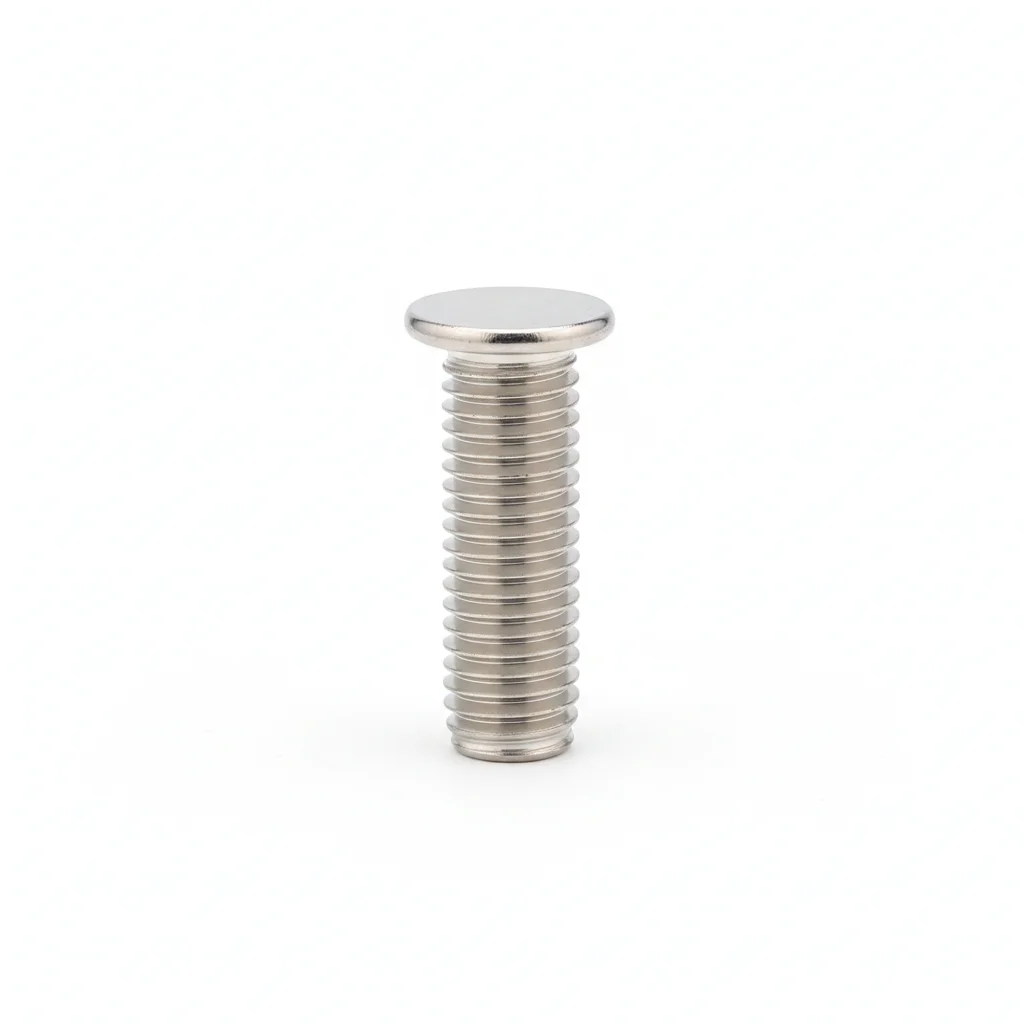

Пищевой электрополированный планочный болт — 316L нержавеющая сталь + электрополирование Ra≤0.8μm A4-70
Пищевой электрополированный планочный болт
316L нержавеющая сталь + электрополирование Ra≤0.8μm · A4-70
Болт эксцентрикового блокаБолт импульсного клапанаПищевой электрополированный планочный болтДокументы пищевой двойной сертификации (FDA
СпецификацияM10×45mmM8×35mmM6×25mmПредоставляются на каждую партию
Материал316L нержавеющая сталь316L нержавеющая сталь316L нержавеющая сталь + электрополирование Ra≤0.8μm—
КлассA4-70A4-70A4-70—
ПокрытиеГорячее цинкование >=55 мкм согласно ISO 1461Горячее цинкование >=55 мкм согласно ISO 1461Горячее цинкование >=55 мкм согласно ISO 1461Горячее цинкование >=55 мкм согласно ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.-20°C до +80°C-20°C до +80°C-20°C до +80°C-20°C до +80°C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт100 шт
УпаковкаБумага VCI + картонБумага VCI + картонБумага VCI + картонБумага VCI + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеЭксцентриковый блок в высокогигиеничном цеху + полностью нержавеющая система фиксацииКрепление импульсного клапана для высоких гигиенических требованийПоверхность контакта с пищевыми продуктами + микропористая поверхность, не прилипаетДекларация соответствия FDA 21 CFR + EU 1935/2004 двойного соответствия + отчет об испытаниях
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить растворителем МЭК. Проверить шероховатость поверхности Ra <1.6 мкм.
  2. Применить морского класса антикоррозионный состав для температур от -50 до 200°C. Использовать шайбы с ПТФЭ покрытием.
  3. Проверить соосность в пределах 0.3 мм. Затянуть гидравлическим натяжителем. Проверить 10% образцов методом PMI. Документировать для аудита соответствия.
  4. Провести неразрушающий контроль 10% образцов с использованием капиллярного метода. Заменить любые с указаниями на трещины.
  5. Нанести защитный уплотнитель согласно спецификации. Установить постоянное оборудование мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для эксплуатационных условийКрепеж выходит из строя при нагрузке ниже проектной. Соединение разделяется в эксплуатационных условиях в течение первого года.Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит первым). Повторная затяжка любых крепежей с моментом ниже 80% от указанного. Замена крепежей с коррозией, затрагивающей >5% площади поверхности, или глубиной питтинга >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

Руководство по выбору

Как выбрать решение для крепежа на основе стандартов обработки?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
УсловиеРекомендуемый планКлючевое основание
Внутренняя переработка зерна, без требований к экспорту — обычный цех (эксцентриковый блок просеивающей машины при 960-1450 rpm; импульсный клапан при 0.4-0.6 MPa)План A — углеродистая сталь класса прочности 8.8 (горячее цинкование) + двойная контровка; болт эксцентрикового блока с тройной контровкой (нейлоновая стопорная гайка + пружинная шайба + фиксатор резьбы); болт прижимной планки 304 (A2-70)ISO 3506-1; ISO 12944-2 (C3); ISO 1461 горячее цинкование >=55µm
Экспортный перерабатывающий цех, требуется сертификация пищевого класса — болты прижимных планок, контактирующие с пищевыми продуктами, в слабокислой зерновой среде (pH 4-5-6.5)План B — класс прочности 10.9 с четырехкратной контровкой + прижимная планка пищевого класса 316L (A4-70) с пассивацией + сертификат на материал на каждую партию (протокол испытаний третьей стороны + документы по прослеживаемости)EU 1935/2004; ISO 3506-1; ISO 12944-2 (C4)
Детское питание / сертификация EU organic — высший стандарт пищевой гигиеныПлан C — весь сортамент 316L с электрополировкой (Ra≤0.8µm) + двойная декларация соответствия FDA 21 CFR + EU 1935/2004 + протокол испытанийFDA 21 CFR 175.300; EU 1935/2004; ISO 12944-2 (C5-M)
Болты прижимных планок, контактирующие с пищевыми продуктами — обычный материал 304 содержит около 8-10.5% никеля; слабокислое зерно (pH 4-5-6.5) может выщелачивать ионы никеля; при экспорте в EU выявление превышения никеля → вся партия бракуется или уничтожаетсяТребуется пищевой класс: декларация соответствия (FDA 21 CFR 175.300 или EU 1935/2004) + пассивация поверхности + прослеживаемость каждой партии + отсутствие острых кромок; предпочтительно 316L; протокол испытаний третьей стороны на выщелачивание никеля/хрома/марганца на каждую партиюFDA 21 CFR 175.300; EU 1935/2004
Получить рекомендацию по выбору

Ссылочные стандарты

Техническая основа и справочные стандарты

Покрытия для поверхностей, контактирующих с пищевыми продуктами

Стандарт FDA США на материалы, контактирующие с пищевыми продуктами — основа соответствия для нержавеющих крепёжных изделий, используемых на поверхностях, контактирующих с пищевыми продуктами

Рамочный регламент по материалам, контактирующим с пищевыми продуктами

Регламент ЕС по материалам, контактирующим с пищевыми продуктами, требует, чтобы миграция ионов металлов не превышала предельных значений миграции (SML)

Механические свойства нержавеющих крепёжных изделий

Основа для выбора материала и прочности нержавеющих крепёжных изделий

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Далее: выбор и запрос цены

Крепёж конвейеров

Следуйте по пути выбора на этой странице к странице запроса цены для того же сценария.

Похожая тема

Болты для стеновых панелей силоса

Похожая тема

Крепёж для шнеков и элеваторов

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
