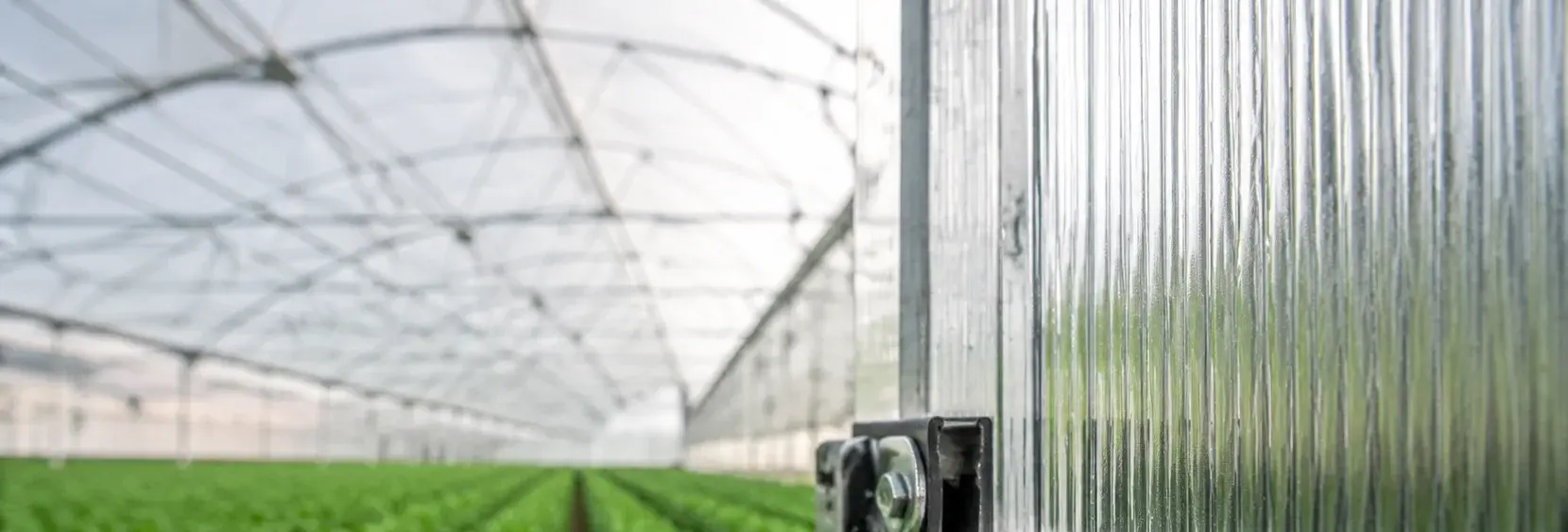

Уплотнительные ленты и зажимные пружины для теплиц: Сравнение материалов
Уплотнение между пленкой теплицы и рамой зависит от зажимных пружин и уплотнительных лент. Неправильный материал приводит к ржавчине пружин, ослаблению пленки и растрескиванию уплотнительных лент. Сравните зажимные пружины из 65Mn, 304 и 316L и уплотнительные ленты из EPDM, силикона и фторсиликона, чтобы подобрать их для вашего типа теплицы и климата
Аудит рисков // Инженерная диагностика
Руководство по ошибкам закупки
"На производственном передовом фронте такие вещи происходят каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Эластичность зажимных пружин снижается → пленка ослабевает → трение от ветра → пленка рвётся → холодный воздух врывается → овощи замерзают и теряются
Зажимные пружины (пружинные стальные зажимы) плотно вжимают тепличную плёнку в желоб, опираясь на собственную упругость для поддержания давления. Обычные зажимные пружины из углеродистой стали 65Mn в условиях высокой влажности (RH>80%) теплицы→поверхностная ржавчина→ржавчина изменяет поперечное сечение пружины→упругость снижается на 30-40% за 2-3 года→плёнка ослабевает→ветер раскачивает плёнку→плёнка многократно трётся о кромку желоба→через шесть месяцев плёнка протирается→отверстия увеличиваются от нескольких сантиметров до десятков сантиметров→холодный воздух проникает внутрь→температура падает с 15°C до 2°C→овощи замерзают и погибают. Одно отверстие→излучение влияет на посадки в радиусе 3-5 м→десятки квадратных метров овощей замерзают за ночь→прямые потери в тысячи юаней. На овощной базе произошла массовая поломка зажимных пружин→в 30 теплицах одновременно появились отверстия в плёнке→во время резкого похолодания той зимой овощи в 20 теплицах замерзли→потери превысили 300,000 юаней.
Корректирующие меры
Выбирайте оцинкованную пружинную сталь (65Mn + покрытие Dacromet) для зажимных пружин→коррозионная стойкость в 3-5 раз выше, чем у обычной 65Mn. Убедитесь, что пружина полностью встроена в дно канала при установке→вдавливайте вручную до щелчка, затем проверьте всю длину пружины вручную→повторно вдавливайте поднятые. Осматривайте зажимные пружины каждые шесть месяцев — вдавливайте пружину вручную→если не движется = эластичность в норме→если легко вдавливается = эластичность снизилась→замените эту пружину и две соседние (снижение эластичности обычно происходит по всей длине сразу). Не используйте повторно старые зажимные пружины→снижение эластичности необратимо.
Риск-02
УФ-старение и упрочнение уплотнительной ленты → становится хрупкой и трескается → зазоры пропускают воздух → трудно поддерживать температуру в теплице зимой → расход топлива резко возрастает
Зазор между пленкой теплицы и рамой заполняется уплотнительными лентами из EPDM. Уплотнительная лента подвергается воздействию УФ-света, проходящего через пленку (сама пленка не блокирует УФ)→под совместным действием УФ + высокой температуры (внутри теплицы летом может достигать 50°C)→поверхностное растрескивание в 2-3 года→потеря эластичности→становится хрупкой→рассыпается при прикосновении. Фрагментированная уплотнительная лента выпадает из зазора→зазоры расширяются→даже при полной мощности угольных/газовых котлов зимой горячий воздух выдувается через зазоры→температура не поднимается→расход топлива на 40-50% выше, чем у новых. Дополнительные затраты на топливо для стандартной теплицы за одну зиму могут достичь 3000-5000 юаней→если уплотнительную ленту заменить вовремя, стоимость составляет менее 500 юаней.
Корректирующие меры
Выбирайте УФ-стойкий EPDM (с добавлением сажи — сажа является наиболее эффективным УФ-стабилизатором) или силиконовую резину (максимальная УФ + температурная стойкость) для уплотнительных лент. Не растягивайте уплотнительную ленту при установке — дайте ей естественно встать в зазор — растянутая установка сокращает срок службы вдвое при совместном действии силы усадки и УФ-старения. Заменяйте все уплотнительные ленты во всей теплице каждые два года — не ждите, пока они сломаются — к моменту поломки зазоры уже пропускают воздух — стоимость замены на год раньше намного меньше, чем дополнительное топливо, сожжённое за одну зиму. Выбирайте D-образные или P-образные сечения для уплотнительных лент — они обеспечивают бо́льшую площадь уплотнения, чем круглые сечения → лучший уплотнительный эффект.
Риск-03
Потеря щетины вентиляционной уплотнительной щётки → плохое уплотнение → обратный поток холодного воздуха зимой → локальная низкая температура → замораживание культур
Периметр вентиляционных люков (фонарей) теплицы уплотняется уплотнительными щётками — нейлоновая щетина изнашивает и выпадает при повторяющемся открытии и закрытии→в 2-3 года толщина уплотнительной щётки уменьшается с 20 мм до 5 мм→после закрытия фонаря остаётся зазор 5-10 мм→холодный воздух врывается из одного зазора фонаря зимой→культуры в радиусе 3-5м первыми замерзают→листья желтеют→цветочные бутоны опадают→опыление не удаётся→плоды не развиваются. Это локальное замораживание часто путают с болезнью — садоводы думают, что это серая гниль→опрыскивают пестицидами→нет эффекта→опрыскивают многократно→остатки пестицидов превышают нормы→продукция уничтожается.
Корректирующие меры
Выбирайте нейлон 66 (PA66) + УФ-стабилизатор для вентиляционных уплотнительных щёток — износостойкость в 3 раза выше, чем у обычного нейлона. Выбирайте алюминиевый сплав или нержавеющую сталь для основания щётки — углеродистая сталь основания ржавеет в течение 2 лет при высокой температуре и влажности→вся щётка отпадает. Проверяйте длину щетины уплотнительной щётки каждые квартал — если <10 мм→немедленно заменяйте. Проверяйте момент затяжки болтов крепления электропривода каждые шесть месяцев — если привод ослабевает→угол закрытия фонаря отклоняется→уплотнительная щётка не может полностью контактировать→даже новая щётка не обеспечивает уплотнение.
Особенности условий эксплуатации
Как выбрать материал уплотнительной ленты и прижимной пружины
Наиболее часто упускаемое из виду различие — это совместное воздействие УФ-излучения и влажности на срок службы уплотнительной ленты и коррозию пружин. EPDM выходит из строя за 2-3 года под воздействием УФ, тогда как силикон служит 5-8 лет. Пружины из 65Mn ржавеют при высокой влажности, снижая прижимную силу и вызывая разрыв плёнки
Что проверить
- 1Уплотнительная лента EPDM: УФ-стойкость до 2-3 лет в теплице; подходит для весенних/осенних укрытий с заменой плёнки каждые 1-2 года
- 2Уплотнительная лента из силиконовой резины: УФ-стойкость до 5-8 лет; для зимних теплых укрытий, где важны теплоизоляция и экономия топлива
- 3Уплотнительная лента из фторсиликоновой резины: УФ-стойкость до 10-15 лет; для многосекционных теплиц с ожидаемым сроком без обслуживания 20 лет
- 4Прижимная пружина из 65Mn с покрытием Dacromet: ржавеет при RH>80% за 2-3 года, снижая эластичность на 30-40%; для укрытий с коротким циклом
- 5Прижимная пружина из нержавеющей стали 304: устойчива к коррозии при высокой влажности; сохраняет эластичность в течение 5-8 лет; для цветочных/рассадных укрытий
- 6Прижимная пружина из нержавеющей стали 316L: пожизненная коррозионная стойкость; для многосекционных теплиц с экстремальной влажностью и химическим воздействием
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Материал уплотнительной ленты | Воздействие УФ через плёнку разрушает EPDM за 2-3 года, вызывая хрупкость и утечки воздуха | Указать УФ-стойкость в соответствии с ASTM D2000 |
| Материал прижимной пружины | 65Mn ржавеет при высокой влажности, теряя прижимную силу и вызывая разрыв плёнки | Указать нержавеющую сталь 304 или 316L для влажных теплиц; избегать углеродистой стали |
| Удержание щетинок щётки уплотнения | Нейлоновые щетинки изнашиваются от многократного открывания фонарей, уменьшая толщину уплотнения с 20 мм до 5 мм | Указать двухрядную армированную нейлон или нержавеющую стальную основу для более длительного срока службы |
| Уровень защиты от коррозии | Внутренняя влажность теплицы RH>80% ускоряет коррозию незащищённых крепёжных изделий | Указать покрытие в соответствии с ISO 12944-2: C3 для весенних/осенних укрытий, C4 для зимних теплых, C5-M для многосекционных |
Оценки срока службы материалов основаны на типичных условиях теплицы. Фактический срок службы зависит от местного УФ-индекса, температурного диапазона и частоты обслуживания
Уровень доказательности: только с исходной страницы
Технический справочник отрасли
Релаксация прижимной пружины: от ослабления пленки до потери урожая от заморозков
Прижимная пружина стоит копейки, но фиксирует всю пленку в пазу. Внутри теплицы пиковые условия достигают 40°C и 90% RH, с органическими кислотами от пестицидов и удобрений (pH 3-5) — как только усилие пружины падает, герметизация пленки лишается первого рубежа защиты.
- 1Прижимная пружина фиксирует пленку в пазу за счет упругого возврата: проволока из пружинной стали φ2-4mm, одна штука на метр паза; обычная углеродистая сталь релаксирует в течение полугода, тогда как закаленная и отпущенная 65Mn (HRC 42-47) сохраняет усилие значительно дольше
- 2При падении усилия пленка перестает плотно прижиматься — на ветру она колеблется и хлопает о кромку паза
- 3Хлопание протирает отверстия в пленке, ветер разрывает их шире, и в штормовой день весь лист срывает
- 4При разрыве пленки холодный воздух врывается внутрь, температура резко падает, посевы вымерзают; повторная перетяжка теплицы означает простой на несколько дней
- 5Рассматривайте прижимные пружины как расходный материал: заменяйте партиями по циклу замены пленки (5-8 years), и проверяйте усилие пружин перед зимой — одна партия релаксирует одновременно, поэтому при ослаблении одной заменяйте весь ряд
В этом блоке не используются оценочные значения величин.
Технический справочник отрасли
Комплектующие для герметизации пленки теплицы: размеры, объем и периодичность замены
Пружина прижимает пленку, паз ее фиксирует, а прижимные ленты с клипсами завершают герметизацию по краям — вся герметичность теплицы держится на этих мелких деталях. Сверяйте размеры, объем и периодичность замены по этой таблице перед заказом.
| Деталь | Размер / материал | Объем на одну теплицу | Ключевые характеристики | Периодичность замены |
|---|---|---|---|---|
| Прижимная пружина | проволока пружинная φ2-4mm, 65Mn оцинкованная или 304 | 2,000-3,000 m | HRC 42-47, покрытие ≥15μm | Партийная замена по циклу пленки (ежегодная закупка) |
| Паз | ширина 15-25mm, Q235B HDG или 304 | 200-400 m | Цинк ≥20μm на сторону (Z275) | Вместе с циклом замены пленки |
| Прижимная лента + клипса | лента 15-20mm × 1-2mm сталь оцинкованная; клипса 65Mn оцинкованная или ABS | 500-1,000 pcs | Одна клипса на 0.5 m, охрупчивание от UV за 2-3 years | Замена при охрупчивании (закупка по потребности) |
Объемы на одну теплицу являются ориентировочными оценками порядка величины.
Технический справочник отрасли
Прижимные ленты и клипсы: регламент проверки на УФ-старение
Вторая половина герметизации — кромки: прижимные ленты держат край пленки, каждые 0.5 m лента фиксируется клипсой. УФ-ресурс пластиковой клипсы — слабое звено этой линии.
- Проверьте спецификацию: прижимные ленты шириной 15-20mm × толщиной 1-2mm из оцинкованной стали, одна клипса каждые 0.5 m — сверьте эту комплектацию в коммерческом предложении в первую очередь
- Пластиковые (ABS) клипсы охрупчиваются под воздействием UV за 2-3 years: проверяйте на трещины и побеление перед зимой; хрупкая клипса больше не держит ленту, и натяжение ленты ослабевает
- Монтируйте прижимные ленты с запасом на упругую деформацию, чтобы пленка могла смещаться и сбрасывать напряжения — не натягивайте их в струну; перетяжка ускоряет ослабление
- Ритм закупок: 500-1,000 клипс/лент на теплицу, закупка по потребности, ежегодное пополнение в рамках цикла замены пленки
Количество 500–1,000 штук на теплицу является оценкой порядка величины.
Технический справочник отрасли
Четыре жестких условия эксплуатации комплектующих герметизации теплицы
Сначала определите условия эксплуатации, затем обсуждайте материал и расчетный срок службы — четыре условия, которые должны выдерживать комплектующие герметизации теплицы.
Летний пик 40°C и 90% RH: жара и влажность ускоряют релаксацию усилия пружины и коррозиюОрганические кислоты от пестицидов и удобрений (pH 3-5) образуют щелевые ячейки в микротрещинах покрытия, и коррозия проникает вглубьUV проходит прямо сквозь пленку: пластиковые клипсы охрупчиваются за 2-3 years, поэтому кромочная герметизация отказывает первойСнежные бури и штормовые ветры: как только пленка теряет фиксацию, ветер поднимает полотно — повторное крепление означает простой теплицы на несколько дней
В этом блоке не используются оценочные значения величин.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Весеннее/Осенее Укрытие / Овощная Теплица (плёнка заменяется каждые 1-2 года)
2-3 года
Эконом
Решение B
Зимняя теплая теплица / цветочная / рассадная теплица (высокие требования к теплоизоляции)
5-8 лет
Стандарт
Решение C
Многоspanная теплица / Теплица для цветов / Исследовательская теплица
10-15 лет
Премиум
| A · План A · Весеннее/Осенее Укрытие / Овощная Теплица | B · План B · Зимняя теплая теплица / цветочная теплица | C · План C · Многопролетная теплица / Теплица для цветов премиум-класса | |
|---|---|---|---|
| 1. ЗАЖИМНАЯ ПРУЖИНА С ПОКРЫТИЕМ DACROMET | |||
| Спецификация | Подходит для стандартного канала | Подходит для стандартного канала | Подходит для стандартного канала |
| Материал | 65Mn + покрытие Dacromet | 304 нержавеющая сталь | Нержавеющая сталь 316L |
| Класс | HRC42-48 | — | — |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 |
| 2. УПЛОТНИТЕЛЬНАЯ ЛЕНТА (С ДОБАВЛЕНИЕМ САЖИ, УСТОЙЧИВАЯ К УФ) | |||
| Спецификация | D-образное / P-образное сечение | D-образное / P-образное сечение | D-образное / P-образное сечение |
| Материал | Резина EPDM | EPDM резина | Резина EPDM |
| Класс | — | -60°C до +200°C | -70°C до +250°C |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 |
| 3. НЕЙЛОНОВАЯ ЩЁТКА ДЛЯ ГЕРМЕТИЗАЦИИ | |||
| Спецификация | Длина щетины 20 мм, основание из алюминиевого сплава | Длина щетинки 25 мм, основа из нержавеющей стали | Длина щетины 30 мм, основа из 316L |
| Материал | Резина EPDM | EPDM резина | Резина EPDM |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 |
1ЗАЖИМНАЯ ПРУЖИНА С ПОКРЫТИЕМ DACROMET
Спецификация
A
Подходит для стандартного канала
B
Подходит для стандартного канала
C
Подходит для стандартного канала
Материал
A
65Mn + покрытие Dacromet
B
304 нержавеющая сталь
C
Нержавеющая сталь 316L
Класс
A
HRC42-48
B
—
C
—
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55 мкм в соответствии с ISO 1461
C
HDG >=55 мкм в соответствии с ISO 1461
2УПЛОТНИТЕЛЬНАЯ ЛЕНТА (С ДОБАВЛЕНИЕМ САЖИ, УСТОЙЧИВАЯ К УФ)
Спецификация
A
D-образное / P-образное сечение
B
D-образное / P-образное сечение
C
D-образное / P-образное сечение
Материал
A
Резина EPDM
B
EPDM резина
C
Резина EPDM
Класс
A
—
B
-60°C до +200°C
C
-70°C до +250°C
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55 мкм в соответствии с ISO 1461
C
HDG >=55 мкм в соответствии с ISO 1461
3НЕЙЛОНОВАЯ ЩЁТКА ДЛЯ ГЕРМЕТИЗАЦИИ
Спецификация
A
Длина щетины 20 мм, основание из алюминиевого сплава
B
Длина щетинки 25 мм, основа из нержавеющей стали
C
Длина щетины 30 мм, основа из 316L
Материал
A
Резина EPDM
B
EPDM резина
C
Резина EPDM
Покрытие
A
HDG >=55um per ISO 1461
B
HDG >=55 мкм в соответствии с ISO 1461
C
HDG >=55 мкм в соответствии с ISO 1461
A
План A · Весеннее/Осенее Укрытие / Овощная Теплица
Стандарт C3 в соответствии с ISO 12944-2

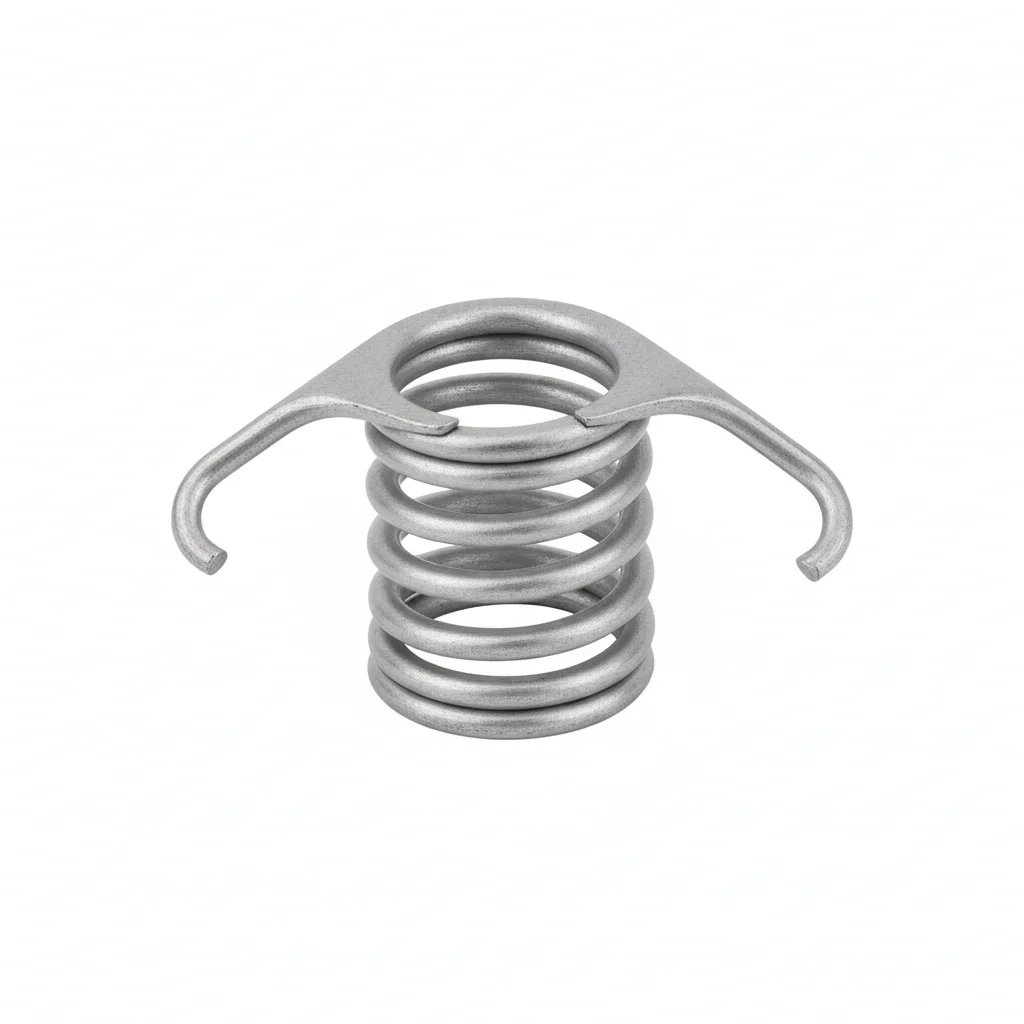

Зажимная пружина с покрытием Dacromet
65Mn + покрытие Dacromet · HRC42-48

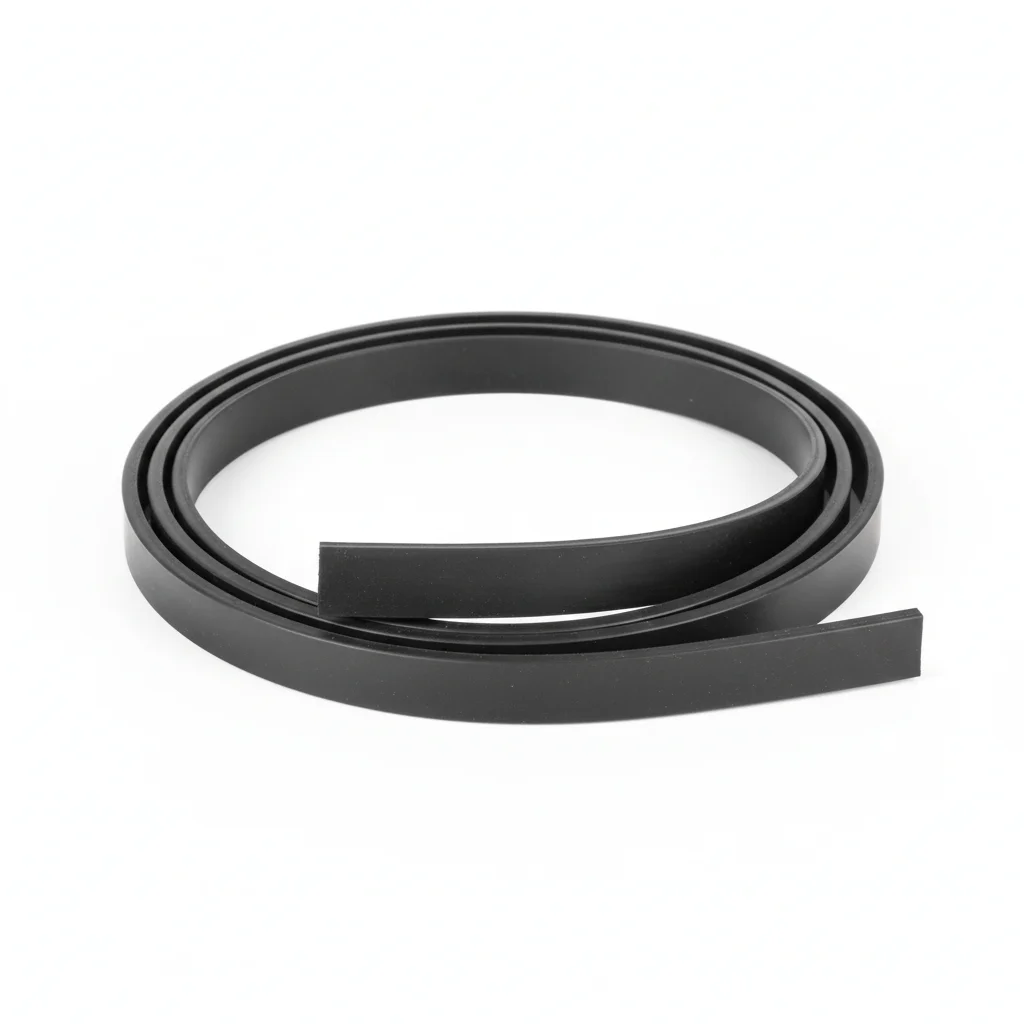

Уплотнительная лента (с добавлением сажи, устойчивая к УФ)
Резина EPDM · —

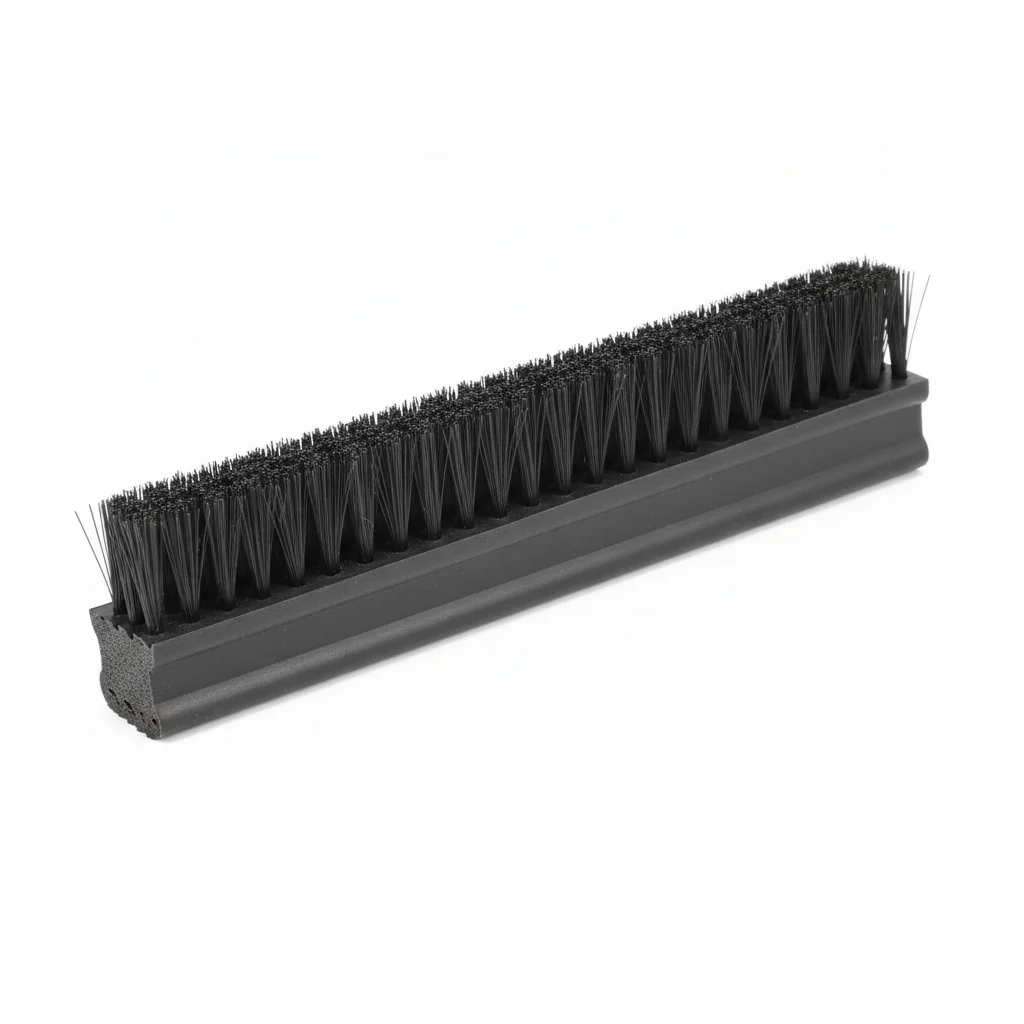

Нейлоновая щётка для герметизации
Резина EPDM · —
| Зажимная пружина с покрытием Dacromet | Уплотнительная лента (с добавлением сажи, устойчивая к УФ) | Нейлоновая щётка для герметизации | |
|---|---|---|---|
| Спецификация | Подходит для стандартного канала | D-образное / P-образное сечение | Длина щетины 20 мм, основание из алюминиевого сплава |
| Материал | 65Mn + покрытие Dacromet | Резина EPDM | Резина EPDM |
| Класс | HRC42-48 | — | — |
| Покрытие | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 | HDG >=55um per ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | Not applicable (polymer) | Not applicable (polymer) |
| Темп. | -20C to +80C | -20C to +80C | -20C to +80C |
| Вес | ~0.5 kg/piece | ~0.5 kg/piece | ~0.5 kg/piece |
| MOQ | 100 pcs | 100 pcs | 100 pcs |
| Упаковка | VCI paper + carton | VCI paper + carton | VCI paper + carton |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Зажимает и фиксирует плёнку теплицы на канале | Герметизирует зазор между плёнкой и рамой | Герметизирует край вентиляционного люка |
Монтаж и обслуживание
Порядок монтажа
- Очистите поверхности изопропиловым спиртом (99.9%). Проверьте плоскость в пределах 0.1 мм на 100 мм.
- Нанесите соединительное вещество на контактные поверхности. Установите крепёж с шайбой Бельвилля под головкой и гайкой.
- Проверьте выравнивание в пределах 0.5 мм. Затяните в звёздном порядке. Момент затяжки 42 Н·м +/-2 Н·м с использованием откалиброванного ключа. Документируйте в журнале QA.
- Проверьте все крепежные элементы на правильную посадку. Измерьте 5% образец с помощью щупа.
- Нанесите метку краской для момента затяжки. Сфотографируйте готовую сборку с 3 ракурсов для пакета документации QA.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя при нагрузках ниже проектных. Соединение разделяется в рабочих условиях в течение первого года. | Проверьте класс крепежа по спецификации. Используйте откалиброванный ключ для момента затяжки +/-3%. Документируйте все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатяните любой крепёж ниже 80% от указанного момента затяжки. Замените крепёж с коррозией, затрагивающей >5% площади поверхности или глубиной питтинга >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замените все критические крепежи независимо от состояния. Документируйте все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
B
План B · Зимняя теплая теплица / цветочная теплица
C4 агрессивная среда в соответствии с ISO 12944-2
Фиксирующая пружина
304 нержавеющая сталь · —
Силиконовая резиновая уплотнительная лента (максимальная устойчивость к УФ)
EPDM резина · -60°C до +200°C

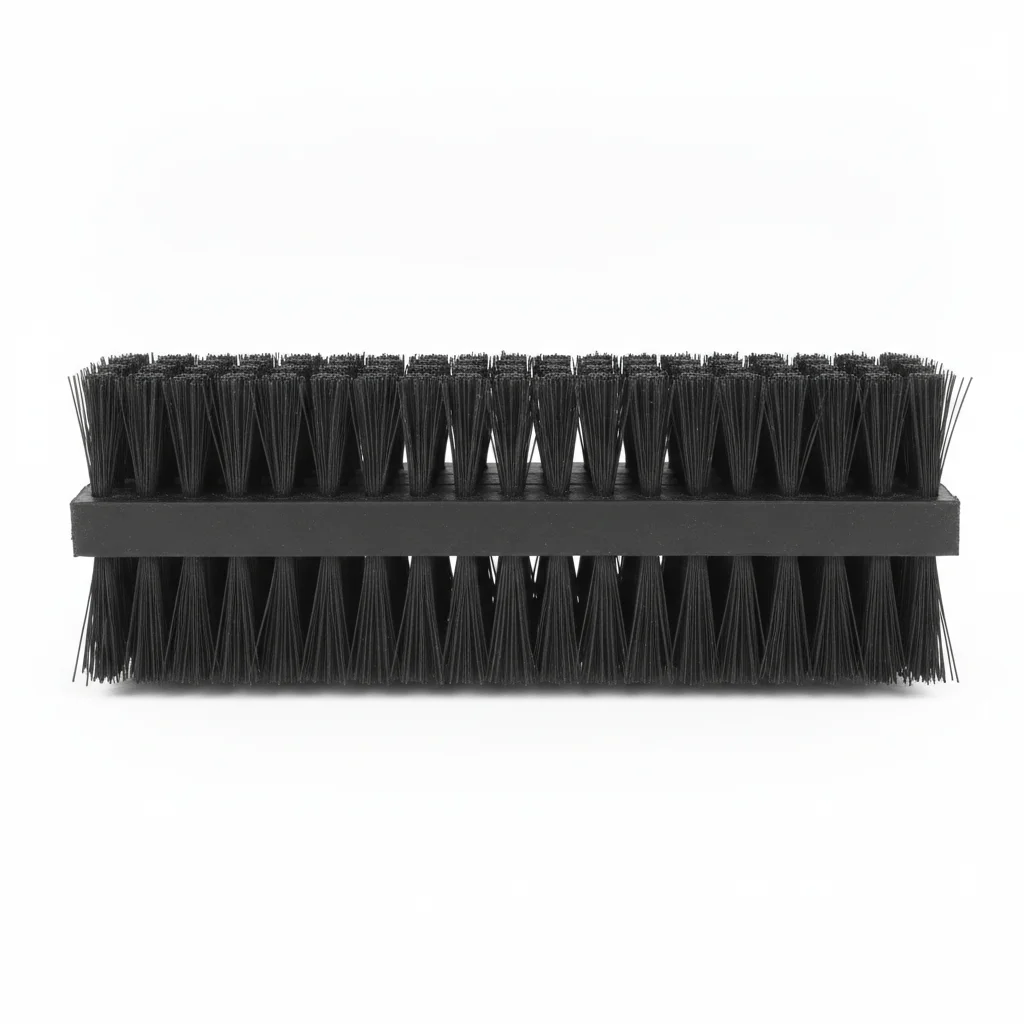

Армированная нейлоновая щетка для уплотнения (двойной ряд щетинок)
EPDM резина · —
Крепёжный болт для электрического актуатора
304 нержавеющая сталь · A2-70
| Фиксирующая пружина | Силиконовая резиновая уплотнительная лента (максимальная устойчивость к УФ) | Армированная нейлоновая щетка для уплотнения (двойной ряд щетинок) | Крепёжный болт для электрического актуатора | |
|---|---|---|---|---|
| Спецификация | Подходит для стандартного канала | D-образное / P-образное сечение | Длина щетинки 25 мм, основа из нержавеющей стали | M8 |
| Материал | 304 нержавеющая сталь | EPDM резина | EPDM резина | 304 нержавеющая сталь |
| Класс | — | -60°C до +200°C | — | A2-70 |
| Покрытие | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | Не применимо (полимер) | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 шт. | 100 шт. | 100 шт. | 100 шт. |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Некоррозионная фиксирующая пружина для высокой влажности + долговременное сохранение упругости | Уплотняет зазоры в теплоизоляционных теплицах + 10 лет без замены | Край мансардного окна с высокими требованиями к уплотнению + основа из нержавеющей стали, устойчивая к ржавчине | Крепит актуатор мансардного окна + предотвращает откручивание |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить поверхности растворителем ацетона. Проверить шероховатость поверхности Ra <3.2 мкм.
- Нанести антикоррозионный состав для соединений для температур от -20 до 150C. Использовать шайбы с покрытием PTFE.
- Проверить выравнивание в соответствии со спецификацией. Затянуть в последовательности крестообразного рисунка. Проверить 10% с помощью инструмента проверки. Записать с экологическими данными.
- Провести испытание на растяжение 5% случайной выборки до 80% пробной нагрузки. Заменить любые, ниже порога приемки.
- Нанести атмосферостойкое защитное покрытие. Установить купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для эксплуатационных условий | Крепеж выходит из строя при нагрузке ниже проектной. Соединение разделяется в эксплуатационных условиях в течение первого года. | Проверить класс крепежа в соответствии со спецификацией. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Перезатянуть любой крепеж ниже 80% указанного момента затяжки. Заменить крепеж с коррозией, затрагивающей >5% площади поверхности, или глубиной пitting >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменить все критические крепежные изделия независимо от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
C
План C · Многопролетная теплица / Теплица для цветов премиум-класса
C5-M Экстремальный в соответствии с ISO 12944-2
Зажимная пружина
Нержавеющая сталь 316L · —
Фторсиликоновая резиновая уплотнительная полоса
Резина EPDM · -70°C до +250°C

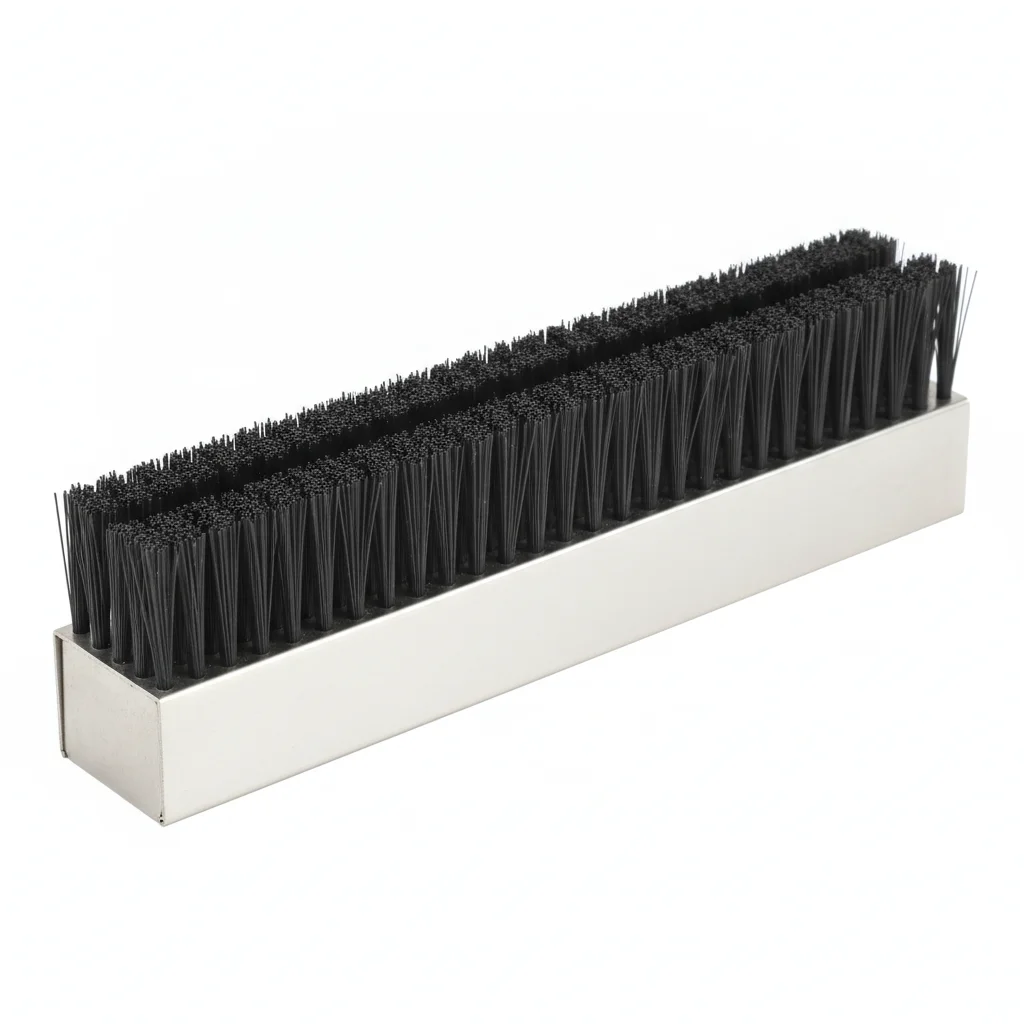

Щетка с нержавеющей стальной основой и двойным рядом уплотнения
Резина EPDM · —
| Зажимная пружина | Фторсиликоновая резиновая уплотнительная полоса | Щетка с нержавеющей стальной основой и двойным рядом уплотнения | Онлайн-мониторинг состояния уплотнения фонаря | |
|---|---|---|---|---|
| Спецификация | Подходит для стандартного канала | D-образное / P-образное сечение | Длина щетины 30 мм, основа из 316L | Датчик зазора + IoT |
| Материал | Нержавеющая сталь 316L | Резина EPDM | Резина EPDM | Резина EPDM |
| Класс | — | -70°C до +250°C | — | IP65 |
| Покрытие | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 | HDG >=55 мкм в соответствии с ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | Не применимо (полимер) | Не применимо (полимер) | Не применимо (полимер) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. | 100 шт. | 100 шт. |
| Упаковка | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон | Бумага VCI + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Зажимная пружина с пожизненной коррозионной стойкостью + высокая защита инвестиций для многоspanных теплиц | Уплотнительная полоса с экстремальной атмосферостойкостью + 20 лет без обслуживания | Фонарь с максимальными требованиями к уплотнению + пожизненная коррозионная стойкая основа | Мониторинг в реальном времени зазора после закрытия фонаря → автоматическое оповещение при отказе уплотнения |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6 мкм.
- Нанести морской антикоррозионный состав с рейтингом от -50 до 200°C. Использовать шайбы с PTFE-покрытием.
- Проверить выравнивание до 0.3 мм. Затянуть с помощью гидравлического натяжителя. PMI проверить 10% образцов. Документировать для аудита соответствия.
- Неразрушающий контроль 10% образцов с помощью капляющего дефектоскопа. Заменить любые с признаками трещин.
- Нанести защитный герметик в соответствии со спецификацией. Установить постоянные средства мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для эксплуатационных условий | Крепеж выходит из строя при нагрузке ниже проектной. Соединение разъединяется в течение первого года при рабочих условиях. | Проверить класс крепежа в соответствии со спецификацией. Использовать калиброванный динамометрический ключ +/-3%. Документировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепеж, если момент затяжки ниже 80% от указанного. Заменить крепеж с коррозией, затрагивающей >5% площади поверхности или глубиной пitting >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: заменить все критические крепежные элементы независимо от состояния. Документировать все результаты в CMMS с датой, ID инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
Руководство по выбору
Как выбрать решение для уплотнения в зависимости от типа теплицы?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемый вариант | Ключевое основание |
| Весенне-осенняя теплица или овощная теплица, пленка заменяется каждые 1-2 года | Вариант A: прижимная пружина из 65Mn с покрытием Dacromet (HRC42-48) + уплотнительная лента из EPDM с наполнителем из технического углерода (сечение D/P) + нейлоновая уплотнительная щетка (ворс 20mm, основание из алюминиевого сплава) | ISO 12944-2 (C3); DIN 17222 |
| Зимняя теплая теплица / цветочная / рассадная теплица с высокими требованиями к теплоизоляции и экономии топлива | Вариант B: прижимная пружина из нержавеющей стали 304 + уплотнительная лента из силиконовой резины (сечение D/P, -60°C до +200°C, 10 лет без замены) + двухрядная усиленная щетка из PA66 (ворс 25mm, основание из нержавеющей стали) + крепежный болт электропривода M8 (A2-70) | ISO 12944-2 (C4); ASTM D2000 |
| Многопролетная теплица / теплица для цветов премиум-класса / исследовательская теплица (ожидание 20 лет без обслуживания) | Вариант C: прижимная пружина из нержавеющей стали 316L + уплотнительная лента из фторсиликоновой резины (сечение D/P, -70°C до +250°C, 20 лет без обслуживания) + двухрядная уплотнительная щетка на основании 316L (ворс 30mm) + онлайн-мониторинг состояния уплотнения светового люка (датчик зазора + IoT, IP65) | ISO 12944-2 (C5-M); ASTM D2000 |
| Внутренняя часть теплицы с высокой влажностью (RH>80%), где ржавеют прижимные пружины из углеродистой стали | Выбирайте прижимные пружины из нержавеющей стали 304 или 316L (без коррозии, упругость сохраняется 5-8 лет); 65Mn с покрытием Dacromet теряет 30-40% упругости в течение 2-3 лет при RH>80%, что вызывает ослабление пленки | ISO 12944-2 (C4); DIN 17222 |
| Уплотнение по периметру светового люка (кровельной форточки) при многократных циклах открывания/закрывания | Применяйте усиленную нейлоновую (PA66 + УФ-стабилизатор) уплотнительную щетку с основанием из алюминиевого сплава или нержавеющей стали — основания из углеродистой стали ржавеют в течение 2 лет; заменяйте щетку при уменьшении длины ворса ниже 10mm — изношенная щетка оставляет зазор 5-10mm и локальный обратный подсос холодного воздуха | ISO 12944-2 (C3); ASTM D2000 |
Ссылочные стандарты
Техническая основа и нормативные документы
Система классификации для резиновых изделий
Стандарт классификации по устойчивости к УФ-излучению и высокотемпературным характеристикам уплотнительных лент из EPDM/силиконовой резины/фторсиликоновой резины
Металлоизоляционные сэндвич-панели для зданийСтандарт испытания теплопроводности уплотнительных материалов для теплиц—использован для оценки теплоизоляционных свойств уплотнительных лент
Холоднокатаная пружинная стальСтандарт на пружинную полосу для зажимных пружин из стали 65Mn—требования к процессу термообработки и характеристикам упругости
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
Далее: выбор и запрос цены
Зажимы для фиксации пленки теплицыСледуйте по пути выбора на этой странице к странице запроса цены для того же сценария.
Похожая тема
Соединители каркаса теплицыПохожая тема
Фурнитура для вентиляции фрамугЗа пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
