Отказ болта соединения желоба: Протечки и обрушение конструкции
В многосекционных теплицах болты соединений водостока выполняют две критические функции: отвод дождевой воды и соединение смежных секций. Когда болты M10-M12 ослабевают за 3-5 лет, появляются зазоры 1-3 мм, вызывающие протечки воды, которые провоцируют серую гниль и мучнистую росу. Более того, ослабленные соединения снижают поперечную жесткость каркаса на 15-20%, что приводит к цепному обрушению при сильном снегопаде или тайфуне. Эта страница объясняет цепочку отказов и как правильно указать крепежные изделия.
Аудит рисков // Инженерная диагностика
Руководство по ошибкам закупок
"На производственном фронте эти ситуации происходят каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Ослабленные болты соединений водостока → Протечки стыков → Болезни растений + Снижение поперечной жесткости каркаса → Обрушение при ветре/снеге

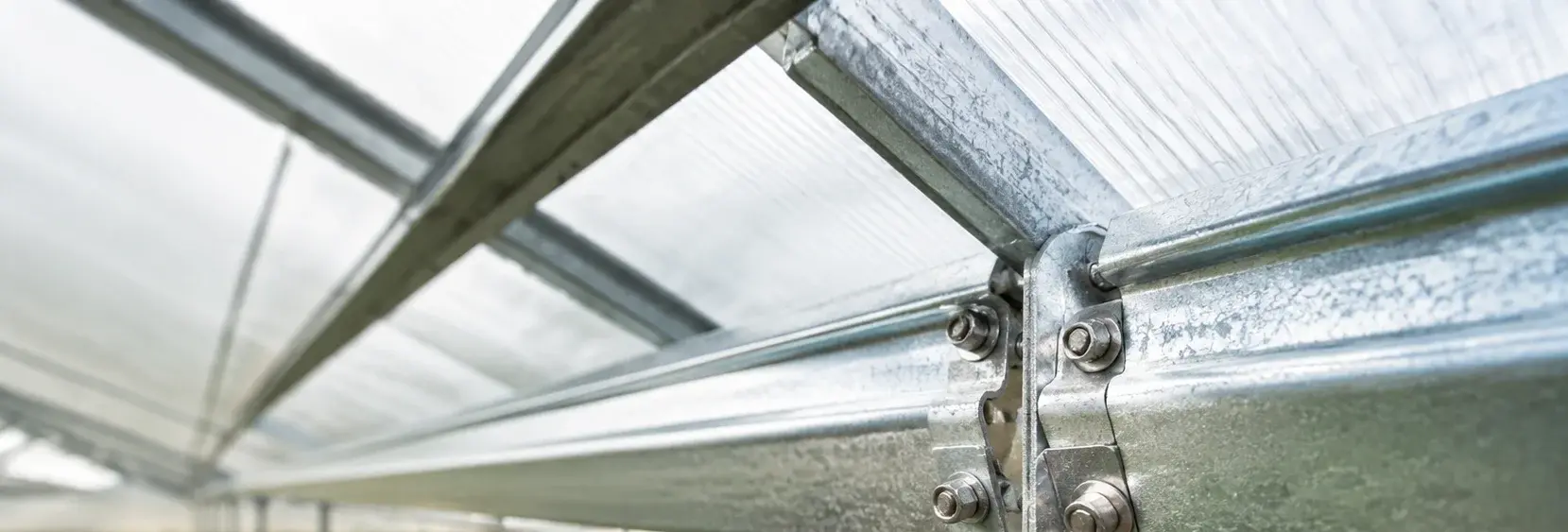

Водостоки многосекционной теплицы соединяют смежные секции через болты стыков — каждая секция шириной 8-12 м — водостоки выдерживают дождевую воду и талый снег, собранные с крыш с обеих сторон. Болты M10-M12 стыков водостока, при длительном чередовании нагрузок на крышу (загрузка/разгрузка дождем/снегом)→предварительный натяг снижается из года в год→болты ослабевают за 3-5 лет→появляются зазоры 1-3 мм в стыке водостока→когда идет дождь, вода протекает через зазоры→вода капает напрямую на растения ниже→листья остаются влажными→вспышки серой гнили и мучнистой росы→одно опрыскивание пестицидами не может контролировать→повторное опрыскивание→увеличение затрат + риск остатков пестицид. Более того, на уровне конструкции: ослабленные стыки водостока→снижение поперечной жесткости каркаса на 15-20%→небольшое покачивание каркаса при сильном ветре→ветровая вибрация еще больше ослабляет все болты стыков→порочный круг→во время сильного снегопада или тайфуна→стык водостока разрывается→крыша одной секции обрушивается→обрушенная крыша тянет соседние секции→цепное обрушение. Стык водостока многосекционной теплицы ≈ стык балки и колонны высотного здания — болты в этом месте абсолютно нельзя экономить.
Корректирующие меры
Болты соединений водостока: нержавеющая сталь 304 + нейлоновые замковые гайки — спецификации M10-M12. При установке предварительно нанести водонепроницаемый герметик внутрь отверстий под болты. Ежегодно проверять все стыки водостока перед сезоном дождей — визуально проверять зазоры стыков — при обнаружении протечек света или воды→разобрать и очистить→заменить на новые болты + новые уплотнительные прокладки→переустановить. Момент затяжки болтов: M10 примерно 30Н·м, M12 примерно 50Н·м. При проверке стыков также проверять продольный уклон водостока — недостаточный уклон→застой воды→стыки длительно пропитаны→ускоренная коррозия болтов.
Риск-02
Корродированные и ослабленные болты хомутов водосточных труб → Отделение водосточных труб → Дождевая вода льется с высоты → Разрушает растения и почву ниже
Дождевая вода, собранная водостоком, отводится на землю через водосточные трубы. Водосточные трубы крепятся к колоннам теплиц с помощью хомутов + анкерных болтов. Болты хомутов находятся на открытом воздухе→углеродистые стальные болты ржавеют за 2-3 года→расширение ржавчины увеличивает зазор между хомутом и водосточной трубой→водосточная трясется при сильном ветре→многократно ударяется о хомут→хомут ломается за 4-5 лет→вся водосточная труба падает с высоты 5-6 м→разбивает растения ниже. Даже если она не попадает на растения — после отделения водосточной трубы→дождевая вода из водостока больше не отводится организованно→свободно падает с высоты→ударяется о почву→вымывает глубокую яму→растения на нескольких квадратных метрах вырываются и смываются→эрозия почвы→восстановление земли требует засыпки и выравнивания — урожай одного сезона испорчен.
Корректирующие меры
Хомуты для водосточных труб: нержавеющая сталь 304 + EPDM резиновая прокладка — нержавеющая сталь предотвращает ржавчину, резиновая прокладка предотвращает проскальзывание + гасит вибрацию. Анкерные болты также должны быть из нержавеющей стали 304 — если колонна теплицы из оцинкованной стальной трубы→добавить нейлоновую шайбу между нержавеющим болтом и оцинкованной сталью для предотвращения гальванической коррозии. Устанавливать не менее 2 хомутов на высоту этажа водосточной трубы — один вверху, один внизу→если средняя часть не закреплена, она будет раскачиваться на ветру→удваивая нагрузку на верхние и нижние хомуты. Проверять хомуты ежеквартально — рукой толкать водосточную трубу→если движение > 5 мм→затянуть или добавить больше хомутов.
Риск-03
Усталость U-болтов кронштейнов водостока при циклических нагрузках → Кронштейн наклоняется → Уклон водостока изменяется → Застой воды → Пропитка стыков → Замерзание и растрескивание зимой
Водосток крепится к кронштейну с помощью U-болтов. Зимой накапливается снег→увеличивается нагрузка на водосток→предварительный натяг U-болта выдерживает дополнительное натяжение→весной снег тает→нагрузка исчезает→U-болт возвращается — один цикл загрузки/разгрузки в год→U-болты подвергаются усталостному разрушению через 10-15 лет (низкоцикловая усталость). После разрушения кронштейн наклоняется→продольный уклон водостока изменяется с проектных 1% до 0.5% или даже 0%→дождевая вода не может стекать→водосток длительно заливается водой→болты стыков пропитаны→ускоренная коррозия→зимой вода замерзает→сила расширения льда открывает зазоры стыков→сварные швы водостока замерзают и трескаются→ухудшение протечек. Этот режим отказа очень коварный — он не происходит сразу→это постепенный процесс за 3-5 лет→когда вы замечаете, что уклон водостока неправильный→несколько стыков уже протекают + кронштейны наклонены→ремонт требует корректировки уклона всего водостока→капитальный ремонт.
Корректирующие меры
U-болты кронштейнов водостока: нержавеющая сталь 304 + пружинные шайбы — спецификации M10-M12. При установке обеспечить начальный уклон водостока ≥ 1% (перепад ≥ 1 см на метр) — после установки повторно измерить весь уклон с помощью уровня — для секций, не соответствующих стандарту, добавить прокладки под U-болты для регулировки. Ежегодно проверять все U-болты кронштейнов перед сезоном снегопадов — измерять уклон водостока с помощью уровня — при локальном изменении уклона > 0.3%→кронштейн в этой секции наклонился→отрегулировать U-болты и добавить прокладки для исправления — не ждать, пока вода начнет застаиваться. Ежегодно очищать внутреннюю часть водостока — вес осадка действует как дополнительная постоянная нагрузка→ускоряет усталость U-болтов.
Особенности условий эксплуатации
Ключевые точки проверки при закупке крепежа для желобов
Наиболее важное инженерное отличие в крепеже для желобов многоярусных теплиц — двойная роль болтов соединений: они должны обеспечивать герметичность от протечек воды И поддерживать поперечную жесткость рамы. Болт, соответствующий по прочности на растяжение, может все еще не удерживать предварительную затяжку при циклических нагрузках на крышу. Таблица ниже выделяет ключевые моменты для закупки и приемки.
Что проверить
- 1Предварительная затяжка болтов соединения желоба: Болты M10-M12 при переменных нагрузках дождя/снега теряют предварительную затяжку за 3-5 лет → зазоры 1-3мм → протечки и потеря жесткости. Указать функции блокировки (например, гайки с nylon-вставкой) или график повторной затяжки.
- 2Коррозия болтов хомутов водосточных труб: Хомуты из углеродистой стали ржавеют за 2-3 года на открытом воздухе → расширение ржавчины ослабляет хомут → водосточная труба отсоединяется на высоте 5-6м → повреждение урожая. Указать хомуты из нержавеющей стали 304 или 316L для сред C4/C5.
- 3Срок службы U-болтов от усталости: U-болты кронштейнов желобов испытывают один цикл нагрузки в год (загрузка/разгрузка снега) → разрушение от усталости при малом цикле через 10-15 лет → кронштейн наклоняется → уклон желоба изменяется от 1% до 0% → скопление воды → морозное растрескивание. Указать материал и класс U-болтов для срока службы 20+ лет.
- 4Совместимость материалов прокладок: Прокладки из EPDM для соединений желобов должны быть устойчивы к УФ-излучению и озону. В зонах с обильными снегопадами силиконовый герметик обеспечивает лучшую устойчивость к УФ и гибкость при низких температурах.
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Материал и покрытие болта | Болты из углеродистой стали с горячим цинкованием (HDG) корродируют в средах C3-C5; ржавчина уменьшает предварительную затяжку и вызывает зазоры в соединениях. | Для C3: горячее цинкование (HDG) ≥85μm по ISO 1461; для C4: 304 нержавеющая сталь A2-70; для C5-M: 316L нержавеющая сталь A4-70. |
| Класс и предварительная затяжка болта | Болты класса 8.8 обеспечивают более высокую предварительную затяжку; недостаточная предварительная затяжка ведет к ослаблению при циклических нагрузках. | Класс 8.8 или выше; указать значение момента затяжки и интервал повторной затяжки (например, каждые 6 месяцев). |
| Коррозионная стойкость болтов хомутов | Воздействие на открытом воздухе вызывает быстрое ржавление хомутов из углеродистой стали; выход из строя хомута приводит к отсоединению водосточной трубы. | Хомуты из 304 или 316L нержавеющей стали для наружного применения; избегать углеродистой стали даже с HDG. |
| Прочность U-болтов на усталость | U-болты при циклических нагрузках снега могут разрушиться через 10-15 лет; наклон кронштейна изменяет уклон желоба. | Указать материал и класс U-болтов для усталостного срока службы 20+ лет; рассмотреть 316L для зон с обильными снегопадами. |
| Сопротивление прокладок ультрафиолету и температурам | EPDM деградирует под воздействием УФ; силикон служит дольше при экстремальных температурах. | Для зон с обильными снегопадами/тайфунами: силиконовый герметик; для стандартных: EPDM прокладка со стабилизаторами УФ. |
Все значения моментов затяжки и предварительной затяжки должны быть проверены в соответствии со спецификациями производителя теплиц. Для существующих теплиц необходимо ежегодно проверять зазоры в соединениях и производить повторную затяжку болтов при опускании ниже 80% от указанного момента затяжки.
Уровень доказательности: только страница источника
Технический справочник отрасли
Зонирование по снеговой нагрузке и подбор болтов стыка желоба
Многопролетный желоб собирает дождевую воду с обоих скатов кровли и несет снеговую нагрузку кровли — поэтому размер болтов стыка подбирается по местному базовому снеговому давлению. Срез одного болта M10 класса прочности 8.8 составляет примерно 29 kN, около 110 kN для четырех (без понижающего коэффициента) — базовое значение, на которое стык несет снег; при значениях снегового давления для северо-востока по приложению E.5 GB 50009-2012 полностью загруженная снегом многопролетная теплица площадью 1,000 m² удерживает примерно 35–50 t.
| Район | Базовое снеговое давление (kN/m²) | Болтов на стык |
|---|---|---|
| Чанчунь | 0.35 | ≥4 × M10–M12, grade 8.8 |
| Харбин | 0.45 | ≥4 × M10–M12, grade 8.8 |
| Шэньян | 0.50 | ≥4 × M10–M12, grade 8.8 |
| Зоны с высоким снегом (базовое снеговое давление >0.5) | — | 6 × M12 |
Снеговые давления по городам — по GB 50009-2012 (приложение E.5); срез 29 kN одного болта (M10 класса прочности 8.8) — расчетное значение 0.6×σb×As; масса снега 35–50 t пересчитана из снегового давления.
Технический справочник отрасли
Стык желоба после попадания воды: как циклы замораживания-оттаивания постепенно его раскрывают, шаг за шагом
Попадание воды в стык — это еще не конец: северные зимы дают примерно 50–80 циклов замораживания-оттаивания в год, и именно эти циклы постепенно раскрывают стык, шаг за шагом. Применительно к стыку многопролетного желоба цепочка выглядит так:
- 1Преднатяг болтов стыка падает под длительной нагрузкой, между фланцами открываются микрозазоры, и дождевая вода просачивается внутрь
- 2С наступлением зимы вода, запертая в зазоре, многократно замерзает и оттаивает — примерно 50–80 циклов замораживания-оттаивания в год на севере
- 3При замерзании лед расширяется, и морозное пучение с каждым циклом раздвигает микрозазоры шире — более широкие зазоры пропускают больше воды
- 4Вода в зазоре не отводится, поэтому болты стыка остаются постоянно увлажненными: коррозия ускоряется, а эффективное сечение резьбы уменьшается
- 5Уменьшение сечения еще больше снижает преднатяг, и зазор снова растет — спираль продолжается, пока болты не начнут проворачиваться от руки, а желоб не потеряет устойчивость под снеговой нагрузкой
- 6Решение — изначально не допускать попадания воды в зазор: правильно загерметизировать стык, затем ежегодно перед зимой повторно затягивать с требуемым моментом и проверять зазоры — не дожидаясь, пока пройдет полная зима циклов замораживания-оттаивания
Показатель примерно 50–80 циклов замораживания-оттаивания в год на севере является оценкой порядка величины.
Технический справочник отрасли
Перед зимой проверьте стыки желобов: зазоры, момент затяжки, нахлест и стопорение
Окно обслуживания стыков желоба — до зимы: когда придут снег и циклы замораживания-оттаивания, проверять уже поздно. Выполните эти четыре проверки за один проход согласно разделу решений БЗ.
- Проведите щупом по каждой привалочной поверхности фланца стыка — если щуп входит, зазор уже есть, и этот стык необходимо перетянуть в этом же году, не дожидаясь появления течи
- Перетяните каждый стык с требуемым моментом (M10–M12, grade 8.8) — затягивайте не только тот стык, где уже обнаружена течь
- Измерьте нахлест на каждом стыке: ≥100 mm — проходное значение
- Проверьте наличие комплекта стопорения — гайки с нейлоновым вкладышем и клиновые стопорные шайбы, без пропусков
- В зонах с высоким снегом (базовое снеговое давление >0.5 kN/m²) убедитесь, что стыки усилены до 6 × M12 вместо обычных 4 болтов
В этом слоте оценки порядка величины не используются.
Технический справочник отрасли
Заказ болтов для желобов: кто принимает решение, правило по материалу и ритм закупок
Болты для желобов покупают не по цене за штуку — их покупают исходя из того, кто заказывает и на каком этапе проекта. Сначала определите сторону, принимающую решение, затем подберите уровень материала.
Две стороны, принимающие решение: строители теплиц (комплекты на весь проект) и хозяйства/кооперативы (запчасти для замены) — разный контекст запроса, разное ценообразованиеПравило по материалу: для прибрежных и многопролетных проектов жестко требуется 304; HDG допустим только в зонах с низкой коррозиейРитм закупок: болты для желобов заказываются на каждое здание (комплектуются по количеству стыков), тогда как линии клипс и профилей идут годовыми партиями — не смешивайте их в одну партиюЦеновой профиль: очень низкая цена за штуку, но большой объем на здание — рассчитывайте цену по расходу на одну теплицу, а не за штуку
В этом слоте оценки порядка величины не используются.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Однопролетный / 2-3 пролетный многопролетный (легкая нагрузка)
8-12 лет
Экономичный
Решение B
Многосекционная теплица / Регионы с обильными дождями и снегопадами
15-20 лет
Стандартный
Решение C
Зона с интенсивными снегопадами / Подверженная тайфунам / Премиум многопролетная
20+ лет
Премиальный
| A · План A · Однопролетный / Простой многопролетный | B · План Б · Многосекционная теплица / Регионы с обильными дождями и снегопадами | C · План C · Зона интенсивного снегопада / Тайфунов Многопролетная теплица | |
|---|---|---|---|
| 1. БОЛТ ДЛЯ СОЕДИНЕНИЯ ЖЕЛОБОВ С ГОРЯЧИМ ЦИНКОВАНИЕМ | |||
| Спецификация | M10-M12 | M12 | M12-M14 |
| Материал | Углеродистая сталь + Горячее цинкование ≥85μm | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
| Класс | Класс 8.8 | A2-70 | A4-70 |
| Покрытие | горячее цинкование >=55 мкм по ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| 2. ХОМУТ ДЛЯ ВОДОСТОЧНОЙ ТРУБЫ С ГОРЯЧИМ ЦИНКОВАНИЕМ | |||
| Спецификация | DN75-DN110 | DN75-DN110 | DN75-DN110 |
| Материал | Углеродистая сталь + Горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
| Покрытие | ГЦ >=55мкм по ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| 3. U-БОЛТ ДЛЯ КРОНШТЕЙНА ВОДОСТОЧНОГО ЖЕЛОБА С ГОРЯЧИМ ЦИНКОВАНИЕМ | |||
| Спецификация | M10×80mm | M12×100mm | M12×120mm |
| Материал | Углеродистая сталь + Горячее цинкование | Нержавеющая сталь 304 | Нержавеющая сталь 316L |
| Класс | Класс 8.8 | A2-70 | A4-70 |
| Покрытие | ГЦ >=55мкм по ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| 4. ВОДОНЕПРОНИЦАЕМАЯ УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА | |||
| Спецификация | Для M10-M12 | Нейтральный силикон | Тензодатчик + IoT |
| Материал | EPDM резина | EPDM резина | Резина EPDM |
| Класс | — | — | IP67 |
| Покрытие | ГЦ >=55мкм по ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
1БОЛТ ДЛЯ СОЕДИНЕНИЯ ЖЕЛОБОВ С ГОРЯЧИМ ЦИНКОВАНИЕМ
Спецификация
A
M10-M12
B
M12
C
M12-M14
Материал
A
Углеродистая сталь + Горячее цинкование ≥85μm
B
Нержавеющая сталь 304
C

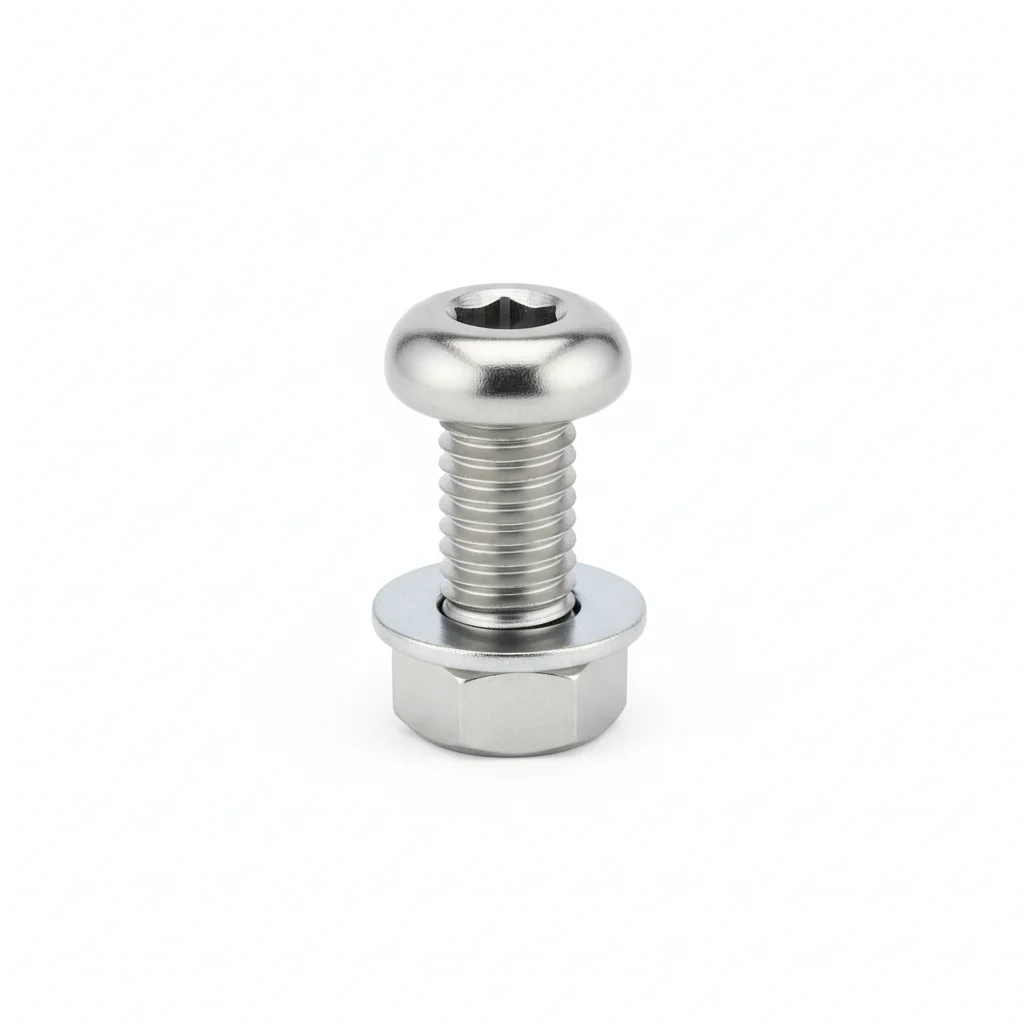

Нержавеющая сталь 316L
Класс
A
Класс 8.8
B
A2-70
C
A4-70
Покрытие
A
горячее цинкование >=55 мкм по ISO 1461
B
Горячее цинкование >=55 мкм в соответствии с ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
2ХОМУТ ДЛЯ ВОДОСТОЧНОЙ ТРУБЫ С ГОРЯЧИМ ЦИНКОВАНИЕМ
Спецификация
A
DN75-DN110
B
DN75-DN110
C
DN75-DN110
Материал
A
Углеродистая сталь + Горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 316L
Покрытие
A
ГЦ >=55мкм по ISO 1461
B
Горячее цинкование >=55 мкм в соответствии с ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
3U-БОЛТ ДЛЯ КРОНШТЕЙНА ВОДОСТОЧНОГО ЖЕЛОБА С ГОРЯЧИМ ЦИНКОВАНИЕМ
Спецификация
A
M10×80mm
B
M12×100mm
C
M12×120mm
Материал
A
Углеродистая сталь + Горячее цинкование
B
Нержавеющая сталь 304
C
Нержавеющая сталь 316L
Класс
A
Класс 8.8
B
A2-70
C
A4-70
Покрытие
A
ГЦ >=55мкм по ISO 1461
B
Горячее цинкование >=55 мкм в соответствии с ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
4ВОДОНЕПРОНИЦАЕМАЯ УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА
Спецификация
A
Для M10-M12
B
Нейтральный силикон
C
Тензодатчик + IoT
Материал
A
EPDM резина
B
EPDM резина
C
Резина EPDM
Класс
A
—
B
—
C
IP67
Покрытие
A
ГЦ >=55мкм по ISO 1461
B
Горячее цинкование >=55 мкм в соответствии с ISO 1461
C
Горячее цинкование >=55мкм по ISO 1461
A
План A · Однопролетный / Простой многопролетный
Стандарт C3 по ISO 12944-2

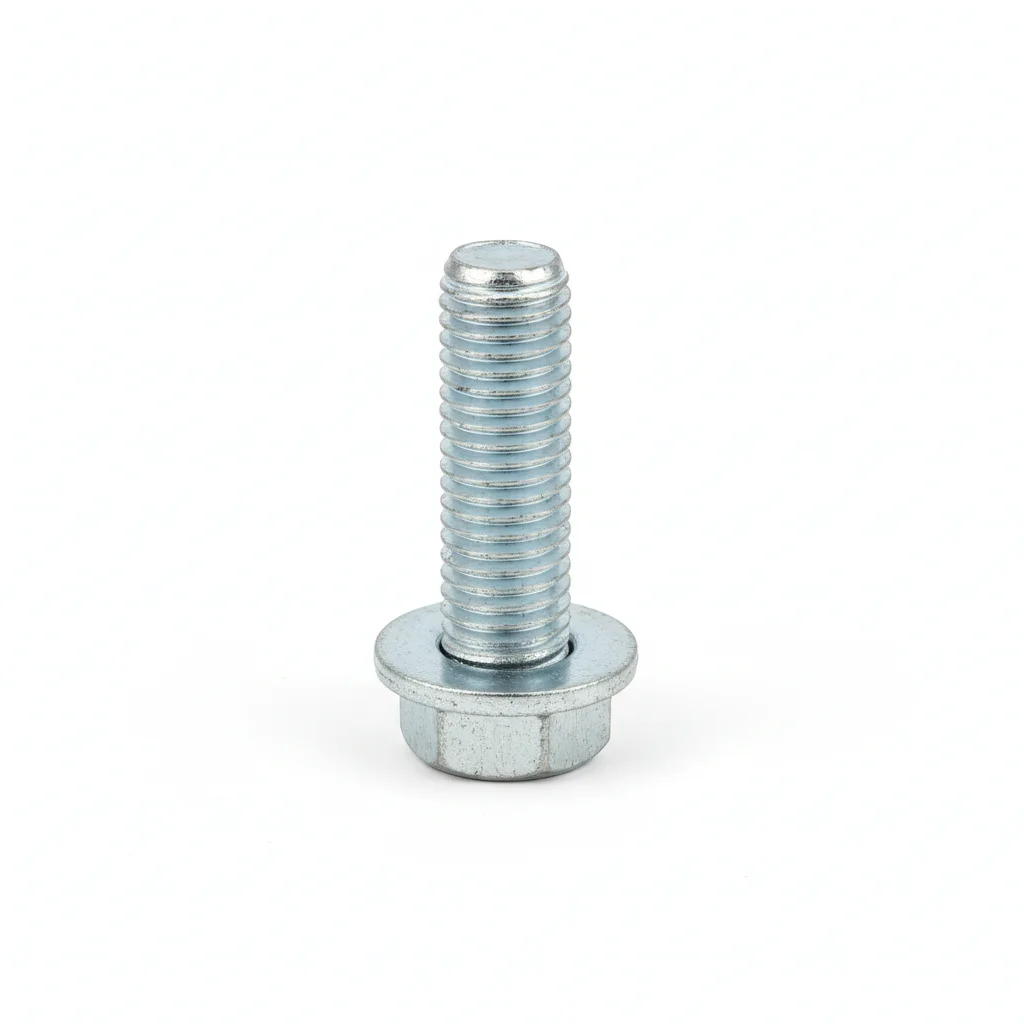

Болт для соединения желобов с горячим цинкованием
Углеродистая сталь + Горячее цинкование ≥85μm · Класс 8.8

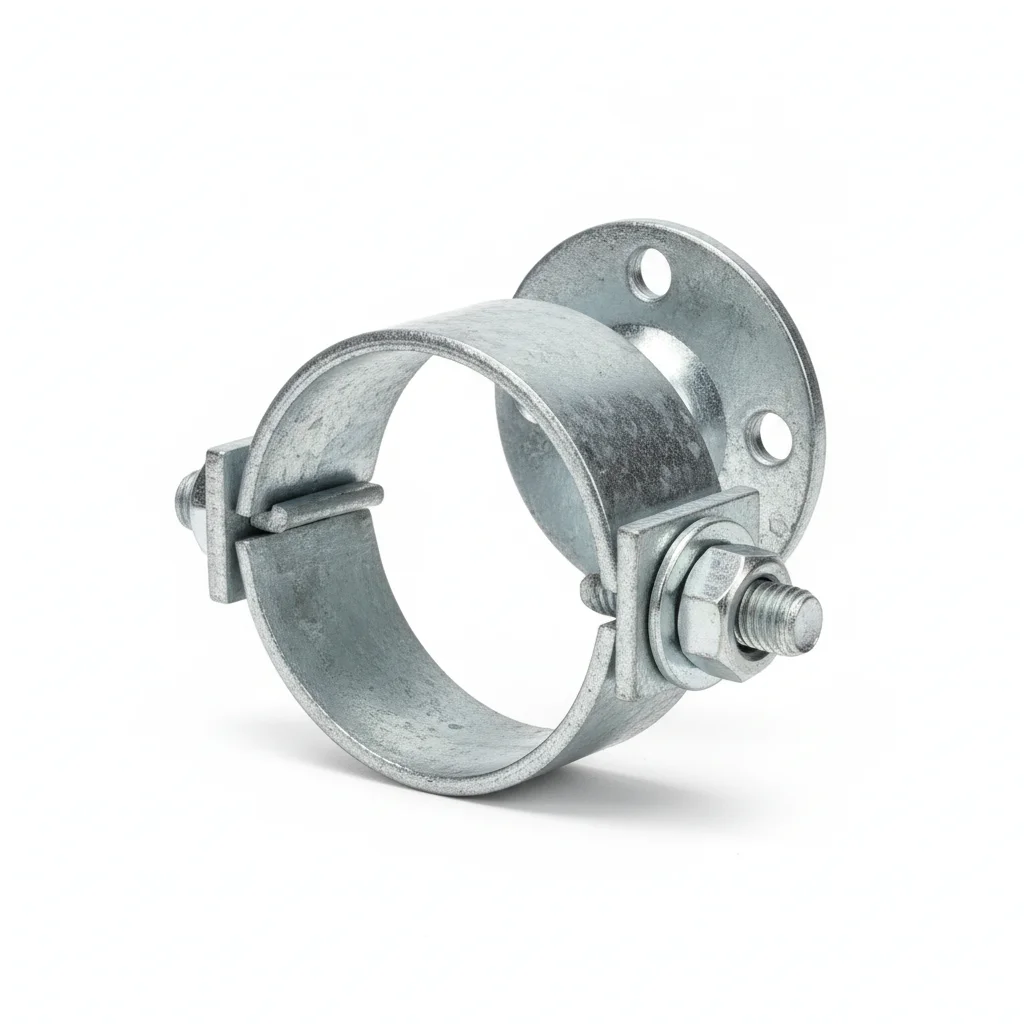

Хомут для водосточной трубы с горячим цинкованием
Углеродистая сталь + Горячее цинкование · —
U-болт для кронштейна водосточного желоба с горячим цинкованием
Углеродистая сталь + Горячее цинкование · Класс 8.8
Водонепроницаемая уплотнительная прокладка
EPDM резина · —
| Болт для соединения желобов с горячим цинкованием | Хомут для водосточной трубы с горячим цинкованием | U-болт для кронштейна водосточного желоба с горячим цинкованием | Водонепроницаемая уплотнительная прокладка | |
|---|---|---|---|---|
| Спецификация | M10-M12 | DN75-DN110 | M10×80mm | Для M10-M12 |
| Материал | Углеродистая сталь + Горячее цинкование ≥85μm | Углеродистая сталь + Горячее цинкование | Углеродистая сталь + Горячее цинкование | EPDM резина |
| Класс | Класс 8.8 | — | Класс 8.8 | — |
| Покрытие | горячее цинкование >=55 мкм по ISO 1461 | ГЦ >=55мкм по ISO 1461 | ГЦ >=55мкм по ISO 1461 | ГЦ >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) |
| Темп. | -20°C to +80°C | -20°C to +80°C | -20°C to +80°C | -20°C to +80°C |
| Вес | ~0.5 кг/шт. | ~0.5 кг/шт. | ~0.5 кг/шт. | ~0.5 кг/шт. |
| MOQ | 100 шт. | 100 шт. | 100 шт. | 100 шт. |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Соединение и фиксация желобов | Крепление водосточной трубы к колонне | Крепление желоба к кронштейну | Водонепроницаемое уплотнение соединения желобов |
Монтаж и обслуживание
Порядок монтажа
- Очистить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность (0.1 мм на 100 мм).
- Нанести контактную композицию на поверхности контакта. Установить крепеж с пружинной шайбой под головку и гайку.
- Проверить соосность (допуск 0.5 мм). Затянуть по звездчатой схеме. Момент затяжки 42 Н·м +/-2 Н·м с помощью калиброванного ключа. Зарегистрировать в журнале ОТК.
- Проверить правильность установки всех крепежных элементов. Измерить 5% образца щупом.
- Нанести метку моментным герметиком. Заснять сборку с 3-х ракурсов для пакета документации ОТК.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже расчетной. Соединение разрушается в течение первого года. | Проверить класс крепежа по спецификации. Использовать калиброванный ключ с допуском +/-3%. Зарегистрировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности мешает правильной установке соединения. Коррозия начинается через 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Проверка каждые 250 часов работы или 6 месяцев (что наступит раньше). Перезатянуть любой крепеж с моментом ниже 80% от нормативного. Заменять крепеж при коррозии, поражающей >5% площади поверхности, или глубине ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепежных элементов независимо от состояния. Все результаты документировать в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
B
План Б · Многосекционная теплица / Регионы с обильными дождями и снегопадами
C4 Жёсткие условия в соответствии с ISO 12944-2

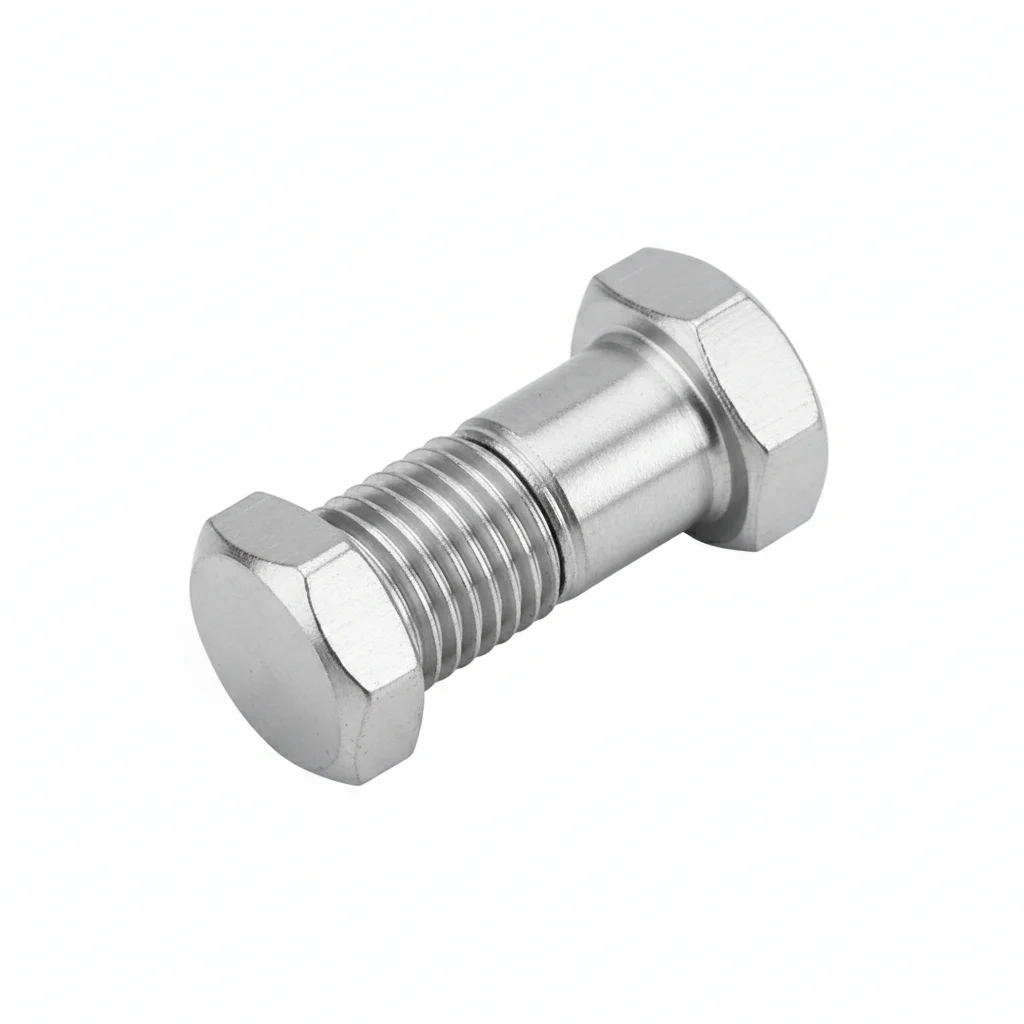

Болт для соединения водосточного желоба
Нержавеющая сталь 304 · A2-70

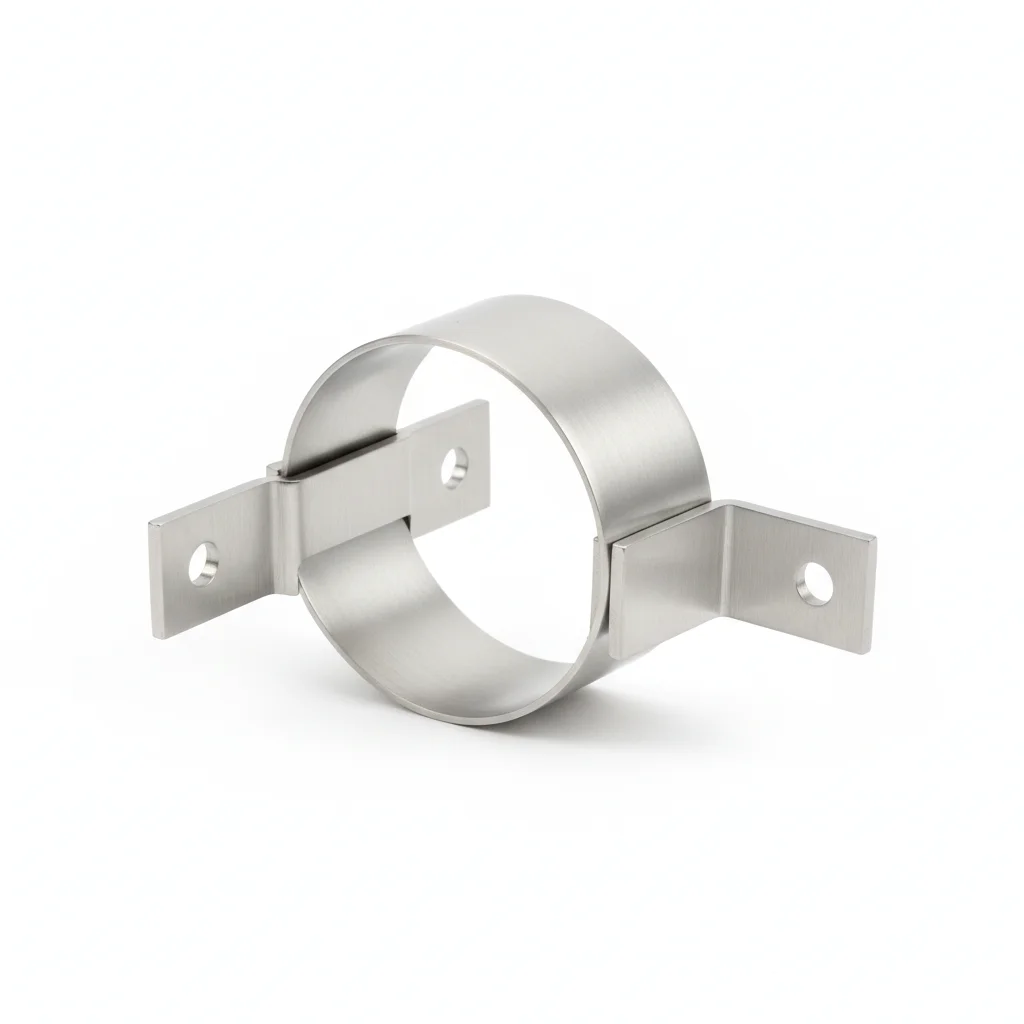

Хомут для водосточной трубы
Нержавеющая сталь 304 · —
U-образный болт для кронштейна водосточного желоба
Нержавеющая сталь 304 · A2-70
Силиконовый атмосферостойкий герметик
EPDM резина · —
| Болт для соединения водосточного желоба | Хомут для водосточной трубы | U-образный болт для кронштейна водосточного желоба | Силиконовый атмосферостойкий герметик | |
|---|---|---|---|---|
| Спецификация | M12 | DN75-DN110 | M12×100mm | Нейтральный силикон |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | EPDM резина |
| Класс | A2-70 | — | A2-70 | — |
| Покрытие | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 | Горячее цинкование >=55 мкм в соответствии с ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 шт. | 100 шт. | 100 шт. | 100 шт. |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Многосекционная теплица водосточный желоб + предотвращение ржавчины на весь срок службы + высокая прочность | Антикоррозионный хомут + устойчивость к ветровой вибрации | Высоконагруженный кронштейн + фиксация | Водонепроницаемое уплотнение для соединения водосточного желоба + устойчивость к УФ-излучению |
Монтаж и обслуживание
Порядок монтажа
- Обезжирьте поверхности растворителем на основе ацетона. Проверьте шероховатость поверхности Ra <3.2 мкм.
- Нанесите антикоррозионный состав для соединений, рассчитанный от -20 до 150C. Используйте шайбы с покрытием PTFE.
- Проверьте выравнивание в соответствии со спецификацией. Затягивайте в крестообразной последовательности. Проверьте 10% с помощью контрольного инструмента. Запишите с экологическими данными.
- Проведите испытание на разрыв 5% случайной выборки до 80% пробной нагрузки. Замените любые детали ниже порога приемки.
- Нанесите атмосферостойкое защитное покрытие. Установите купон мониторинга коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование неправильного класса крепежа для условий эксплуатации | Крепёж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверьте класс крепежа в соответствии со спецификацией. Используйте откалиброванный динамометрический ключ +/-3%. Запишите все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6-12 месяцев. | Очистите все поверхности указанным растворителем. Проверьте чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторная затяжка любого крепежа ниже 80% от указанного момента затяжки. Замена крепежа с коррозией, поражающей >5% площади поверхности или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: замена всех критических крепежей независимо от состояния. Запись всех результатов в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.
C
План C · Зона интенсивного снегопада / Тайфунов Многопролетная теплица
C5-M Экстремальные по ISO 12944-2
Болт соединения желоба
Нержавеющая сталь 316L · A4-70
U-образный болт кронштейна желоба
Нержавеющая сталь 316L · A4-70
| Болт соединения желоба | Хомут водосточной трубы | U-образный болт кронштейна желоба | Онлайн-мониторинг нагрузки на конструкцию желоба | |
|---|---|---|---|---|
| Спецификация | M12-M14 | DN75-DN110 | M12×120mm | Тензодатчик + IoT |
| Материал | Нержавеющая сталь 316L | Нержавеющая сталь 316L | Нержавеющая сталь 316L | Резина EPDM |
| Класс | A4-70 | — | A4-70 | IP67 |
| Покрытие | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 | Горячее цинкование >=55мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимерный материал) |
| Темп. | -20C до +80C | -20C до +80C | -20C до +80C | -20C до +80C |
| Вес | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука | ~0.5 кг/штука |
| MOQ | 100 шт | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон | VCI бумага + картон |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Желоб с экстремальной нагрузкой + дублирующая фиксация | Хомут для экстремальных условий + пожизненная защита от ржавчины | Кронштейн с экстремальной нагрузкой + двухточечная фиксация | Мониторинг снеговой нагрузки в реальном времени → автоматическое оповещение при перегрузке → проактивная очистка снега |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить растворителем МЭК. Проверить шероховатость поверхности Ra <1.6мкм.
- Нанести морской антикоррозионный состав с рабочим диапазоном от -50 до 200C. Использовать шайбы в ПТФЭ-оболочке.
- Проверить выравнивание с точностью до 0.3мм. Затянуть гидравлическим натяжителем. Проверить PMI 10% образцов. Задокументировать для аудита соответствия.
- Провести неразрушающий контроль (НК) 10% образцов методом красителя. Заменить любые элементы с трещинами.
- Нанести защитный герметик по спецификации. Установить постоянное оборудование мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежа неверного класса для условий эксплуатации | Крепеж выходит из строя при нагрузке ниже расчётной. Соединение разъединяется в рабочих условиях в течение первого года. | Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ с допуском +/-3%. Задокументировать все значения. |
| Пропуск подготовки поверхности перед установкой крепежа | Загрязнение поверхности не позволяет обеспечить правильной установки соединения. Коррозия начинается в течение 6-12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Повторно затянуть любой крепеж, у которого момент затяжки ниже 80% от указанного. Заменять крепежные изделия с коррозионным поражением более 5% площади поверхности или глубиной питтинга >0.3мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежных элементов независимо от состояния. Все результаты документировать в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря предварительной затяжки: 15%.
Руководство по выбору
Как выбрать решение для крепежа желобов на основе типа теплицы и климата?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемое решение | Ключевое обоснование |
| Односкатная или 2-3 пролётная простая многопролётная теплица (лёгкая нагрузка) | Вариант A: болты соединения желоба горячего цинкования (M10-M12, углеродистая сталь + HDG ≥85μm, класс прочности 8.8) + хомуты водосточной трубы HDG (DN75-DN110) + U-образные болты кронштейна желоба HDG (M10×80mm, класс прочности 8.8) + гидроизоляционная уплотнительная прокладка из EPDM | ISO 12944-2 (C3); ISO 1461; GB 50009 |
| Многопролётная теплица / районы с сильными дождями и снегопадами | Вариант B: болты соединения желоба из нержавеющей стали 304 (M12, A2-70) + хомуты водосточной трубы из стали 304 (DN75-DN110) + U-образные болты из стали 304 (M12×100mm, A2-70) + нейтральный силиконовый атмосферостойкий герметик; момент затяжки болтов M10 около 30N·m, M12 около 50N·m | ISO 3506-1; ISO 12944-2 (C4); GB/T 18622 |
| Зона сильных снегопадов / тайфуноопасный район / высококлассная многопролётная теплица | Вариант C: болты соединения желоба из нержавеющей стали 316L (M12-M14, A4-70) + хомуты водосточной трубы из стали 316L (DN75-DN110) + U-образные болты из стали 316L (M12×120mm, A4-70, двойная фиксация) + онлайн-мониторинг нагрузки на конструкцию желоба (тензодатчик + IoT, IP67) | ISO 3506-1; ISO 12944-2 (C5-M); GB 50009 |
| Болты соединения желоба при длительных знакопеременных нагрузках на кровлю (нагружение и разгружение от дождя/снега) | Применять класс прочности 8.8 или выше с элементами стопорения (например, гайки с нейлоновым вкладышем); ослабленные соединения через 3-5 лет образуют зазоры 1-3mm, вызывая протечки воды и снижая поперечную жёсткость каркаса на 15-20%; периодически выполнять повторную затяжку (например, каждые 6 месяцев) | GB 50009; GB/T 18622; ISO 3506-1 |
| U-образные болты кронштейна желоба в снеговых районах (один цикл нагружения/разгружения в год) | Применять U-образные болты из стали 304 (A2-70) или, для районов с сильными снегопадами, из стали 316L (A4-70) для обеспечения усталостной долговечности 20+ лет; поддерживать продольный уклон желоба ≥1% (перепад ≥1cm на метр); корректировать наклон кронштейна прокладками из нержавеющей стали (по 0.5-1mm каждая) | GB 50009; GB/T 18622; ISO 3506-1 |
Ссылочные стандарты
Техническая основа и справочные стандарты
Нормы нагрузок при проектировании строительных конструкций
Стандарт проектирования снеговых и ветровых нагрузок на желоба теплиц — основа для механического расчета соединительных болтов
Стандарт нагрузок при проектировании конструкций теплицСтандарт проектирования конструктивных нагрузок и уклона стока для многоскатных теплиц
Механические свойства коррозионно-стойких нержавеющих стальных крепежных изделийОснова для выбора материала соединительных болтов желобов из 304/316L
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
Далее: выбор и запрос цены
Зажимы для фиксации пленки теплицыСледуйте по пути выбора на этой странице к странице запроса цены для того же сценария.
Похожая тема
Соединители каркаса теплицыПохожая тема
Уплотнения и пружинные зажимы для теплицЗа пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
