Анкерная система вантового моста: Сравнение материалов для пролетов и условий эксплуатации

Для вантовых мостов средних пролетов (≤300м), длинных пролетов (300-600м) и сверхдлинных пролетов (>600м) выбор материала для анкерной системы напрямую влияет на устойчивость к коррозионному растрескиванию под напряжением, хрупкому разрушению при низких температурах и коррозионной усталости в морских условиях. Сравните Q345B, 40CrNiMoA и 17-4PH на основе силы натяжения канатов, класса коррозионной агрессивности и требований к сроку службы

Возможности поставки →

Особенности условий эксплуатации

Контрольные точки подбора материалов для анкерных систем

Материал анкерной системы должен соответствовать пролету моста и условиям эксплуатации для предотвращения преждевременного разрушения. Ключевые различия между Q345B, 40CrNiMoA и 17-4PH заключаются в пределе прочности на растяжение, коррозионной стойкости и вязкости при низких температурах

Что проверить

  • 1Для мостов средних пролетов (≤300м, сила натяжения канатов ≤10000кН) сталь Q345B с горячим цинкованием соответствует классу коррозионной агрессивности C3
  • 2Для мостов длинных пролетов (300-600м, сила натяжения канатов 10000-30000кН) сталь 40CrNiMoA закаленная и отпущенная обеспечивает предел прочности на растяжение ≥1200МПа; требуется вакуумная дегазация для снижения риска водородного охрупчивания
  • 3Для морских мостов сверхдлинных пролетов (>600м, сила натяжения канатов >30000кН) нержавеющая сталь 17-4PH с осажденным упрочнением обладает превосходной коррозионно-усталостной стойкостью; необходим подбор сорта H900 или H1150 в соответствии с расчетным напряжением
  • 4В условиях низких температур ниже -40°C высокопрочные сплавы теряют ударную вязкость; необходимо запрашивать данные испытания на ударный изгиб по Шарпи с U-образным надрезом при -40°C для 40CrNiMoA и 17-4PH
  • 5Для морских условий с содержанием хлоридов >3. Используйте сплав 17-4PH с интеллектуальным мониторингом для отслеживания напряжений и коррозии в реальном времени
Пункт проверкиПочему это важноЧто указать в запросе/чертеже
Предел прочности материала на растяжениеОпределяет несущую способность и запас прочности относительно силы натяжения канатовУказать минимальный предел прочности на растяжение (например, ≥1200МПа для 40CrNiMoA) в соответствии с расчетной нагрузкой
Система антикоррозионной защитыПредотвращает коррозионное растрескивание под напряжением и коррозионную усталостьУказать систему покрытий в соответствии с классом коррозионной агрессивности ISO 12944-2 (C3, C4, C5-M) и часами устойчивости к солевому туману
Ударная вязкость при низких температурахИсключает хрупкое разрушение в условиях низких температурЗапрашивать результаты испытания на ударный изгиб по Шарпи с U-образным надрезом при -40°C, среднее значение не менее 34Дж (GB/T 1591 Q355E)
Чувствительность к водородному охрупчиванию—Указать вакуумную дегазацию и контроль процессов нанесения покрытий в соответствии с ISO 9587 или ASTM F519
Усталостный ресурс при циклических нагрузкахАнкер подвержен напряженным циклам от ветра и транспортных нагрузокЗапрашивать данные S-N кривой для расчетной амплитуды напряжений; указывать минимальное количество циклов при 200МПа

Все свойства материалов и методы испытаний должны подтверждаться паспортами завода-изготовителя и отчетами сторонней инспекции

Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы

Аудит рисков // Инженерная диагностика

Руководство по ошибкам закупок

"Это происходит каждый день на производственной линии."

Риск-01

Коррозионное растрескивание анкеров вантовых мостов под высоким напряжением

Анкерные системы висячих мостов выдерживают тросовые нагрузки от сотен до тысяч тонн — стальные проволоки внутри анкерного стакана, при постоянном высоком напряжении (0.45fptk), при воздействии конденсированной воды или проникновении дождевой воды → коррозионное растрескивание под напряжением (SCC). Для высокопрочных стальных проволок (fpk=1860MPa) пороговое напряжение для SCC в средах с pH<4 или Cl⁻>1000ppm составляет всего 0.2fptk — значительно ниже расчётного напряжения.

Корректирующие меры

Стандарт JTG/T 3365-01 требует применения четырехслойной антикоррозионной системы для анкеров вантовых мостов (цинково-медное покрытие + антикоррозионная смазка + полиэтиленовая оболочка + нержавеющая стальная крышка) — отсутствие любого слоя может стать начальной точкой КРН

Риск-02

Риск хрупкого разрушения высокопрочных сплавов в условиях низких температур

При понижении температуры ниже -40°C ударная вязкость высокопрочных сплавов снижается более чем на 50%, что делает точки концентрации напряжений подверженными хрупкому разрушению, сокращая срок службы анкерной системы при экстремально низких температурах до 60% от проектного значения.

Корректирующие меры

Использование специальных сплавов (например, 9%-ная никелевая сталь) для оптимизации вязкости при низких температурах и добавление конструкций для снятия напряжений, обеспечивающих ударную вязкость ≥80Дж/см² при -40°C и восстановление срока службы до более чем 95% от проектного значения.

Риск-03

Усталостно-коррозионное разрушение в морских условиях

В морских средах с концентрацией ионов хлора ≥3.5%, когда амплитуда переменного напряжения достигает 200MPa, срок службы при коррозионной усталости анкерных креплений составляет всего 30% от лабораторных условий, со скоростью коррозии до 0.5mm/год, увеличивая вероятность отказа в течение 10 лет на 40%.

Корректирующие меры

Применять коррозионно-стойкие специальные сплавы (например, нержавеющая сталь 316L) и катодную защиту, снижая скорость коррозии до менее 0.01 мм/год, снижая амплитуду напряжения до 150 МПа, продлевая срок службы при усталости более 20 лет.

Технический справочник отрасли

Цепочка разрушения анкеровки ванты: от пустоты инъектирования до потери ванты

Анкеровка ванты работает под длительным напряжением от ванты в сочетании с воздействием влаги и хлоридов. Разрушение начинается с дефекта защиты в анкерной зоне и идет по фиксированному пути к хрупкому излому — каждое звено имеет точку перехвата при входном контроле или в эксплуатации.

  1. 1В защите анкеровки образуется разрыв — инъектирование неплотное, герметизация анкера нарушена или оболочка повреждена, и влага с хлоридами получает путь внутрь
  2. 2Под высоким напряжением во впадинах резьбы или на поверхности анкеровки начинается питтинг, и каждая питтинговая язва становится очагом усталостной трещины
  3. 3Растягивающее напряжение совместно с коррозионной средой развивает трещины коррозионного растрескивания под напряжением; наложенная ветровая вибрация дополнительно снижает ресурс при коррозионной усталости значительно ниже обычного предела
  4. 4Анкеровка разрушается, данный вант выходит из силовой схемы, усилие в вантах перераспределяется на оставшиеся ванты, и соседние анкеровки принимают дополнительную нагрузку
  5. 5Последовательно к критической точке подходят новые ванты — коррозионное растрескивание под напряжением является в отраслевом спектре отказов видом с наибольшими потерями и, как правило, дает мало предупреждений до излома

В данном слоте оценки порядка величины не используются.

Технический справочник отрасли

Три материальные линии в анкерной системе: зажимы, болты и детали в зоне солевого тумана

Каждый компонент анкеровки отвечает своей материальной линии: зажимы зависят от практики цементации, анкерные болты — от класса прочности и ограничений по водороду, детали в зоне солевого тумана — от лестницы сплавов. Согласуйте каждую линию отдельно до размещения заказа.

КомпонентМатериальная линияКлючевые параметры и технологияГраницы и запреты
Анкер-зажим20CrMnTi, цементацияГрадуированный карбидный слой по схеме твердый снаружи/вязкий внутри; прецизионная штамповка и механическая обработка; двух- или трехэлементная конструкцияПоспартионный контроль: твердость + коэффициент эффективности анкеровки при статике + типовое испытание на усталость (GB/T 14370)
Анкерный болт8.8S/10.9S (GB) / A325/A490 (ASTM), 40Cr/42CrMoМетод контроля по крутящему моменту или метод натяжения с контролем момента сдвига (torque-shear) для точного предварительного натяженияКласс прочности 12.9 не допускается на основных несущих узлах моста (запрет из-за водородного охрупчивания)
Коррозионностойкие детали в зоне солевого тумана304→316→2205→2507→сплавы на никелевой основе→титанКислотное травление с пассивацией / электрополировка восстанавливают пассивную пленку304 не применяется для длительного погружения или нагруженных трактов с высоким содержанием хлоридов; изолирующие шайбы отделяют его от углеродистой стали

Превышение предела текучести дуплексной стали 2205 примерно в два раза над 316 является оценкой порядка величины. GB/T 14370 — действующий открытый стандарт, на который ссылаются при приемке анкеровок партиями.

Технический справочник отрасли

Пять задач, которые должна нести зона анкеровки вант

Подберите материал, защиту и уровень контроля под эти пять условий до назначения крепежа — и внесите каждое условие в запрос.

Длительное высокое напряжение: натяжение ванты сохраняется высоким круглый год — предпосылка для коррозионного растрескивания под напряжением, когда высокое напряжение в сочетании с сульфидами/хлоридами заканчивается хрупким разрушениемХлориды: противогололедная соль, морской солевой туман и промышленные кислотные дожди заносят хлориды в зону анкеровки; питтинг начинается прежде всего во впадинах резьбыЦиклическая динамическая нагрузка: движение транспорта и ветровая вибрация, наложенные на коррозию, снижают усталостную долговечность значительно ниже обычного пределаПерепады температур и замораживание-оттаивание: большепролетные мосты испытывают выраженные температурные колебания, а в холодных регионах добавляется циклическое замораживание-оттаиваниеВысокоминерализованные грунтовые воды: сульфатные/хлоридные среды в первую очередь поражают закладные детали и соединения в зоне анкеровки

Оценочные значения порядка величины в этом блоке не используются.

Технический справочник отрасли

Приемка анкеровки: от входного контроля до эксплуатации — три рубежа

Приемка анкеровки ведется по двум направлениям: партийные испытания фиксируют процесс до отгрузки, а ультразвуковой контроль и проверка защитного слоя выявляют деградацию после открытия движения.

  • Партионная приемка клиновых анкеров: твердость + коэффициент эффективности анкеровки при статической нагрузке + типовое испытание на усталость — все три до отгрузки (по GB/T 14370)
  • Для труднодоступных и труднозаменяемых анкерных болтов и опорных соединений: периодический ультразвуковой контроль предварительного натяжения вместо визуального
  • Целостность защитного слоя: плотное инъектирование, покрытие и оболочка без повреждений — отсутствие хотя бы одного слоя — точка зарождения коррозионного растрескивания под напряжением

GB/T 14370 — действующий открытый стандарт, на который ссылаются при партионной проверке анкеров клинового типа и типовых испытаниях на усталость. Оценочные значения порядка величины в этом блоке не используются.

Технический справочник отрасли

Потолок для анкерных болтов: почему предел — 10.9S

Для основных несущих болтовых узлов мостов класс 12.9 является отраслевым запретом — высокое напряжение в сочетании с коррозионной средой делает реальным риск замедленного разрушения из-за водородного охрупчивания. Задавайте анкерные болты классов 8.8S/10.9S (GB) или A325/A490 (ASTM); выше класса 10.9 исключайте электролитическое цинкование и применяйте цинк-алюминиевые покрытия (Dacromet/Geomet) с полным обезводороживающим отжигом после травления. Сразу вносите в запрос класс прочности, технологию покрытия и заводской сертификат.

Оценочные значения порядка величины в этом блоке не используются.

Технический справочник отрасли

Анкеры, болты, коррозионностойкие детали: три семейства стандартов — три задачи

Система анкеровки вант охватывает три семейства стандартов: анкеры подчиняются стандартам на анкеры для предварительно напряженной арматуры, коррозионностойкие детали — стандартам на материалы/характеристики нержавеющей стали, а подбор для морской среды — мостовым руководствам. Каждую группу подбирайте отдельно.

GB/T 14370 — анкеровка для напрягаемых пучков: продуктовая основа для анкеров и муфт клинового типа и обжимных (опрессованных) анкеров и муфтTB/T 3193-2016 — анкеровки, зажимы и муфты клинового типа для железных дорог (специфика железнодорожной системы; не переносить в автодорожные проекты)ETAG 013 — европейское руководство по оценке анкеровок для предварительного напряжения (применять на европейских проектах)ISO 3506 — механические свойства крепежа из нержавеющей стали (основа для классов A4-80 и других морских классов)GB/T 1220 — марки прутка из нержавеющей стали и химический состав (основа для заводских сертификатов на коррозионностойкие детали)FHWA-HIF-16-004 — руководство FHWA по коррозионностойкому крепежу для мостов (справочный документ для подбора материалов в морской среде)AASHTO M164 — высокопрочные болты для мостов США (мостовой крепеж семейства A325)

Перечисленные стандарты являются действующими открытыми стандартами (GB/T 14370, TB/T 3193-2016, ETAG 013, ISO 3506, GB/T 1220, плюс отраслевые руководства FHWA-HIF-16-004 и AASHTO M164) для соотнесения анкеровок, болтов и коррозионностойких деталей с соответствующим нормативом; они не заменяют предусмотренные контрактом проектные условия приемки. Оценочные расчеты порядка величин в данном слоте не используются.

Сравнение решений

Сравнение ключевых параметров трёх решений

Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.

Решение A
Вантовые мосты средних пролетов (≤300м)/Сила натяжения канатов ≤10000кН
30-50 лет
Экономичный
Решение B
Вантовые мосты длинных пролетов (300-600м)/Сила натяжения канатов 10000-30000кН
50-80 лет
Средний
Решение C
Сверхдлинные вантовые мосты (>600м)/Сила натяжения канатов >30000кН/Морская среда
80-120 лет
Высокий
1АНКЕРНЫЙ УЗЕЛ
Спецификация
A
Расчетная нагрузка ≤10000кН, Q345B кованый + нормализованный
B
Расчетная нагрузка ≤30000кН, 40CrNiMoA вакуумная дегазация + закалка и отпуск
C
Расчетная нагрузка ≤50000кН, 17-4PH сорт H900
Материал
A
Q345B
B
40Cr
C
—
Покрытие
A
Горячее цинкование ≥55мкм по ISO 1461
B
Горячее цинкование ≥55мкм по ISO 1461
C
Горячее цинкование ≥55мкм по ISO 1461
2АНКЕРНАЯ ПЛИТА
Спецификация
A
500×500×50мм, Q345B сварная
B
800×800×80мм, 40CrNiMoA цельнокованая
C
1000×1000×100мм, 17-4PH цельнокованая
Материал
A
Q345B
B
40Cr
C
—
Покрытие
A
Горячее цинкование ≥55мкм по ISO 1461
B
Горячее цинкование ≥55мкм по ISO 1461
C
Горячее цинкование ≥55мкм по ISO 1461
3АНКЕРНЫЙ БОЛТ
Спецификация
A
M42×600, 40Cr закаленный и отпущенный, класс 10.9
B
M56×800, 40CrNiMoA закаленный и отпущенный, класс 12.9
C
M64×1000, 17-4PH сорт H1150
Материал
A
40Cr
B
40Cr
C
—
Класс
A
Класс 10.9
B
Класс 12.9
C
—
Покрытие
A
Горячее цинкование ≥55мкм по ISO 1461
B
Горячее цинкование ≥55мкм по ISO 1461
C
Горячее цинкование ≥55мкм по ISO 1461
4АНТИКОРРОЗИОННОЕ ПОКРЫТИЕ
Спецификация
A
Эпоксидный цинконаполненный грунт + полиуретановое покрытие, устойчивость к солевому туману 1000ч
B
Горячее цинкование + эпоксидное покрытие, устойчивость к солевому туману 2000ч
C
Беспроводная сеть датчиков, мониторинг напряжений и коррозии в реальном времени
Материал
A
Полиуретан
B
—
C
EPDM резина
Покрытие
A
Горячее цинкование ≥55мкм по ISO 1461
B
Горячее цинкование ≥55мкм по ISO 1461
C
Горячее цинкование ≥55мкм по ISO 1461
5ДАТЧИК МОНИТОРИНГА НАПРЯЖЕНИЙ
Спецификация
A
Тензорезистивный датчик, диапазон ±2000мкм/м
B
Оптический датчик напряжений (FBG), мониторинг силы натяжения канатов в реальном времени
C
Гидравлическая система синхронного натяжения, точность ±0.5%
Материал
A
EPDM резина
B
—
C
—
Покрытие
A
Горячее цинкование ≥55мкм по ISO 1461
B
Горячее цинкование ≥55мкм по ISO 1461
C
Горячее цинкование ≥55мкм по ISO 1461
РешенияВариант А · Стандартная анкерная система из Q345BВариант Б · Высокопрочная анкерная система из 40CrNiMoAВариант В · Экстремальная анкерная система из 17-4PH
A

Вариант А · Стандартная анкерная система из Q345B

Стандартная класс C3 по ISO 12944-2

Анкерный узел — Q345B —
Анкерный узел
Q345B · —
Анкерная плита — Q345B —
Анкерная плита
Q345B · —
Анкерный узелАнкерная плитаАнкерный болтАнтикоррозионное покрытиеДатчик мониторинга напряжений
СпецификацияРасчетная нагрузка ≤10000кН, Q345B кованый + нормализованный500×500×50мм, Q345B сварнаяM42×600, 40Cr закаленный и отпущенный, класс 10.9Эпоксидный цинконаполненный грунт + полиуретановое покрытие, устойчивость к солевому туману 1000чТензорезистивный датчик, диапазон ±2000мкм/м
МатериалQ345BQ345B40CrПолиуретанEPDM резина
Класс——Класс 10.9——
ПокрытиеГорячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)Не применимо (полимер)
Темп.от -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
ПрименениеQ345B кованый + нормализованныйQ345B сварнаяКласс 10.9Устойчивость к солевому туману 1000чДиапазон ±2000мкм/м
Монтаж и обслуживание

Порядок монтажа

  1. Очистите поверхности с помощью изопропилового спирта (99.9%). Проверьте плоскостность в пределах 0.1 мм на 100 мм.
  2. Нанести соединительную пасту на контактные поверхности. Установить крепеж с шайбой Бельвилля под головкой и гайкой.
  3. Проверить выравнивание в пределах 0.5 мм. Затянуть в звездообразном порядке. Затянуть с моментом 42 Nm ± 2 Nm с использованием откалиброванного ключа. Зафиксировать в журнале QA.
  4. Проверить все крепежные элементы на правильную посадку. Отмерить 5% выборки щупом.
  5. Нанести замковую краску для индикации момента затяжки. Сфотографировать сборку с 3 ракурсов для пакета документации контроля качества.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в рабочих условиях в первый год.Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепёж ниже 80% от указанного момента затяжки. Заменить крепёжные изделия с коррозией, поражающей >5% площади поверхности, или глубиной питтинга >0.3mm. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: замена всех критических крепёжных изделий независимо от состояния. Документировать все находки в CMMS с указанием даты, идентификатора инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

B

Вариант Б · Высокопрочная анкерная система из 40CrNiMoA

Класс C4 (агрессивный) по ISO 12944-2

Усиленная анкерная плита — 40Cr —
Усиленная анкерная плита
40Cr · —
Высокопрочный анкерный узелУсиленная анкерная плитаВысокопрочный анкерный болтАнтикоррозионное покрытиеОптический датчик Брегга
СпецификацияРасчетная нагрузка ≤30000кН, 40CrNiMoA вакуумная дегазация + закалка и отпуск800×800×80мм, 40CrNiMoA цельнокованаяM56×800, 40CrNiMoA закаленный и отпущенный, класс 12.9Горячее цинкование + эпоксидное покрытие, устойчивость к солевому туману 2000чОптический датчик напряжений (FBG), мониторинг силы натяжения канатов в реальном времени
Материал40Cr40Cr40Cr——
Класс——Класс 12.9——
ПокрытиеГорячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)
Темп.от -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
Применение40CrNiMoA вакуумная дегазация + закалка и отпуск40CrNiMoA цельнокованаяКласс 12.9Устойчивость к солевому туману 2000чМониторинг силы натяжения канатов в реальном времени
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить поверхности ацетоновым растворителем. Проверить шероховатость поверхности Ra <3.2um.
  2. Нанести антикоррозионную соединительную пасту для диапазона температур от -20 до 150°C. Использовать шайбы с покрытием PTFE.
  3. Проверить соосность по спецификации. Затягивать крестообразным способом. Проверить 10% с контрольным инструментом. Записать с данными об окружающей среде.
  4. Провести испытание на вырыв 5% случайной выборки до 80% от пробной нагрузки. Заменить любые, не достигшие порога приемки.
  5. Нанести атмосферостойкое защитное покрытие. Установить коррозионный эталон рядом с ответственными узлами.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в рабочих условиях в первый год.Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Осмотр каждые 250 рабочих часов или 6 месяцев (что наступит раньше). Повторно затянуть любой крепёж, у которого момент затяжки ниже 80% от указанного момента затяжки. Заменить крепёж с коррозией, поражающей >5% площади поверхности, или глубиной ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образца. Каждые 5 лет: заменить все критические крепёжные изделия независимо от состояния. Документировать все находки в CMMS с датой, идентификатором инспектора и корректирующими действиями. Максимально допустимая потеря натяжения: 15%.

C

Вариант В · Экстремальная анкерная система из 17-4PH

Класс C5-M (экстремальный) по ISO 12944-2

Специальная анкерная плита из сплава — — —
Специальная анкерная плита из сплава
— · —

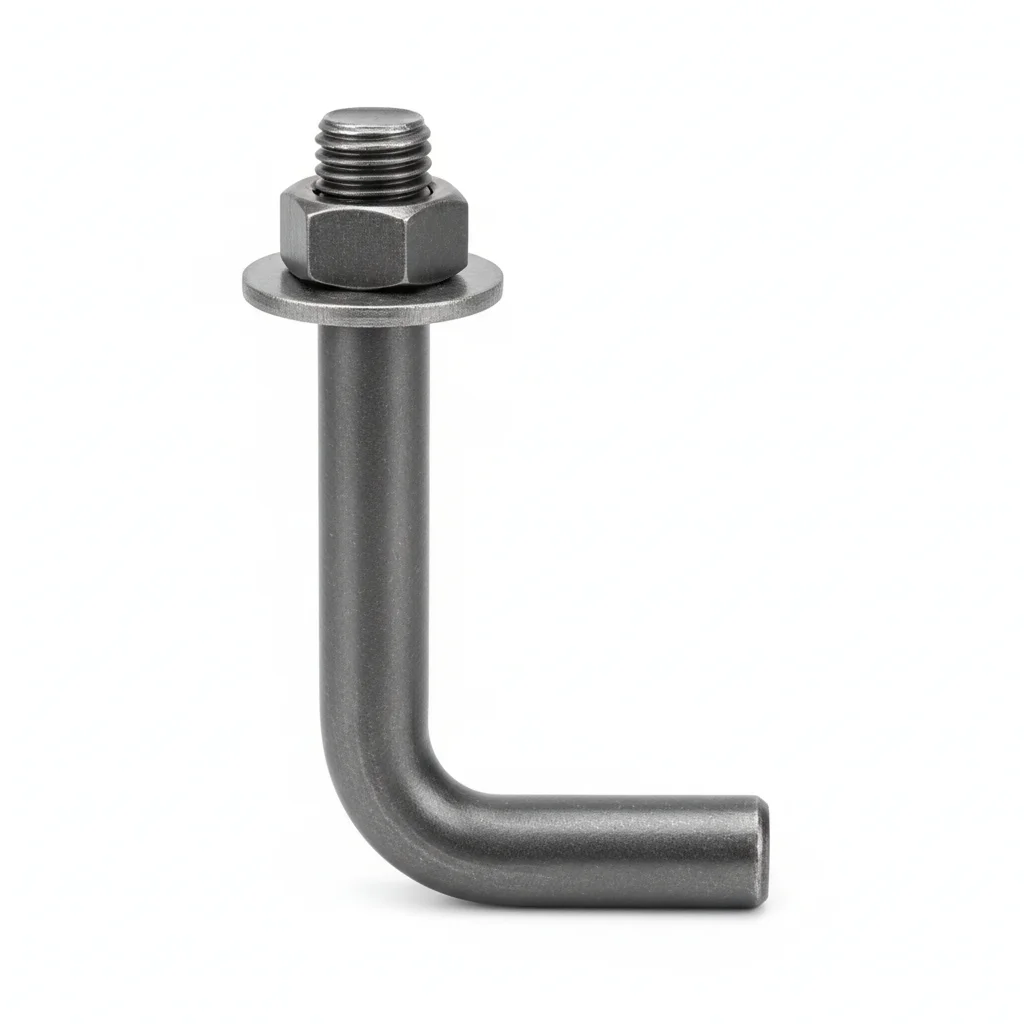

Специальный анкерный болт из сплава — — —
Специальный анкерный болт из сплава
— · —
Специальный анкерный узел из сплаваСпециальная анкерная плита из сплаваСпециальный анкерный болт из сплаваСистема интеллектуального мониторингаСпециализированный инструмент для монтажа
СпецификацияРасчетная нагрузка ≤50000кН, 17-4PH сорт H9001000×1000×100мм, 17-4PH цельнокованаяM64×1000, 17-4PH сорт H1150Беспроводная сеть датчиков, мониторинг напряжений и коррозии в реальном времениГидравлическая система синхронного натяжения, точность ±0.5%
Материал———EPDM резина—
Класс—————
ПокрытиеГорячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461Горячее цинкование ≥55мкм по ISO 1461
КоррозияC3 (ISO 12944-2)C3 (ISO 12944-2)C3 (ISO 12944-2)Не применимо (полимер)C3 (ISO 12944-2)
Темп.от -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°Cот -20°C до +80°C
Вес~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт~0.5 кг/шт
MOQ100 шт100 шт100 шт100 шт100 шт
УпаковкаVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картонVCI бумага + картон
СтандартISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1ISO 898-1, GB/T 3098.1
Применение17-4PH сорт H90017-4PH цельнокованая17-4PH сорт H1150Мониторинг напряжений и коррозии в реальном времениТочность ±0.5%
Монтаж и обслуживание

Порядок монтажа

  1. Обезжирить с помощью растворителя MEK. Проверить шероховатость поверхности Ra <1.6um.
  2. Нанести морского класса антикоррозионную пасту для диапазона температур от -50 до 200°C. Использовать шайбы с покрытием PTFE.
  3. Проверьте выравнивание с допуском 0.3mm. Затяните с помощью гидравлического натяжителя. PMI проверьте 10% выборку. Документируйте для аудита соответствия.
  4. Провести неразрушающий контроль 10% выборки проникающим составом. Заменить любые с обнаружением дефектов типа трещин.
  5. Нанести защитный герметик по спецификации. Установить средства постоянного мониторинга состояния.

Типичные ошибки

✕ ОшибкаПоследствие✓ Верно
Использование неправильного класса крепежа для условий эксплуатацииКрепеж выходит из строя ниже расчетной нагрузки. Соединение разрушается в рабочих условиях в первый год.Проверить класс крепежа по спецификации. Использовать калиброванный динамометрический ключ ±3%. Документировать все значения.
Пропуск подготовки поверхности перед установкой крепежаЗагрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается через 6-12 месяцев.Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой.

Обслуживание

Проверка каждые 250 рабочих часов или 6 месяцев (в зависимости от того, что наступит раньше). Перетянуть любой крепёж, если момент затяжки ниже 80% от указанного значения. Заменить крепёжные изделия, если коррозия поражает более 5% площади поверхности или глубина питтинговой коррозии превышает 0.3 мм. Каждые 3 года: полная разборка и осмотр 20% выборки. Каждые 5 лет: заменять все критические крепёжные изделия независимо от состояния. Документировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.

Руководство по выбору

Как выбрать решение для анкерной системы в зависимости от пролета?

Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Условие эксплуатацииРекомендуемый вариантКлючевое обоснование
Вантовый мост среднего пролета (≤300m), усилие в ванте ≤10000kNПлан A: стандартная анкерная система из стали Q345B (ковка + нормализация, горячее цинкование; анкерный болт M42×600, сталь 40Cr закалка с отпуском класс 10.9)Наименьшая стоимость; C3 по ISO 12944-2; горячее цинкование ≥55µm по ISO 1461; соляной туман 1000h; несущая способность ≤10000kN
Вантовый мост большого пролета (300-600m), усилие в ванте 10000-30000kNПлан B: высокопрочная анкерная система из стали 40CrNiMoA (вакуумная дегазация + закалка с отпуском, покрытие Dacromet; анкерный болт M56×800 класс 12.9)Предел прочности ≥1200MPa; C4 High по ISO 12944-2; соляной туман 2000h; JT/T 775 (анкерные устройства для вант)
Вантовый мост сверхбольшого пролета (>600m), усилие в ванте >30000kN или морская средаПлан C: экстремальная анкерная система из стали 17-4PH (анкер класса H900, болт класса H1150, интеллектуальный мониторинг)Дисперсионно-твердеющая нержавеющая сталь 17-4PH; C5-M Marine по ISO 12944-2; скорость коррозии в морской воде до 0.5mm/year (хлориды ≥3.5%); несущая способность ≤50000kN
Все системы: длительное высокое напряжение и коррозионное растрескивание под напряжением (SCC)Четырехслойная антикоррозионная система по JTG/T 3365-01 (покрытие из цинк-медного сплава + антикоррозионная смазка + оболочка из PE + крышка из нержавеющей стали)Пороговое напряжение SCC снижается до 0.2fptk в средах с pH<4 или Cl⁻>1000ppm (проволока fpk=1860MPa)
Климат с низкой температурой (ниже -40°C)Сталь с 9% Ni с конструкциями для снятия напряжений; требуется испытание на ударный изгиб по Шарпи с V-образным надрезом при -40°C (мин. среднее 34J по GB/T 1591 Q355E)Ударная вязкость высокопрочных сплавов падает >50% ниже -40°C; сталь с 9% Ni обеспечивает ≥80J/cm² при -40°C
Получить рекомендацию по выбору

Ссылочные стандарты

Техническая основа и справочные стандарты

Общие положения по проектированию мостов и путепроводов на автомобильных дорогах

Положения по сейсмостойкому проектированию мостов на автомобильных дорогах

Технические условия по строительству мостов и путепроводов на автомобильных дорогах

Анкеры, зажимы и соединители для предварительно напряженных элементов

Анкеры для вантовых канатов

Положения по проектированию вантовых мостов на автомобильных дорогах

Рекомендации Института по предварительному напряжению

Положения по сейсмостойкому проектированию городских мостов

Сталь для армирования бетона - Методы испытаний

Стальные конструкционные изделия - Допуски на размеры и форму - Часть 1: Горячекатаные стальные стержни и профили

Возможности поставщика

Качество, поставка и индивидуальное производство

Контроль качества

  • ✓Сертификаты материалов MTC с каждой партией
  • ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
  • ✓100% контроль или выборочный контроль по AQL перед отгрузкой

Поставка

  • ✓Стандартные изделия под заказ: 7-15 дней
  • ✓Нестандартные изделия: 25-45 дней
  • ✓Поддержка FOB/CIF/DDP

Индивидуальное производство

  • ✓Анализ чертежей и подбор материала
  • ✓Нестандартные размеры, головки и резьба
  • ✓Поддержка мелкосерийного изготовления образцов

Сертификация и документы

  • ✓Сертификаты материалов (MTC)
  • ✓Отчёты спектрального анализа
  • ✓Отчёты испытаний в соляном тумане (по запросу)

Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса

Частые вопросы

Часто задаваемые вопросы

Рекомендуемое чтение

Продолжить чтение и следующий шаг

Далее: выбор и запрос цены

Болтовые соединения мостов

Следуйте по пути выбора на этой странице к странице запроса цены для того же сценария.

Похожая тема

Предварительно напряженные анкеры

Похожая тема

Опорные болты

За пределами технических характеристик

Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.

Возможности поставки →
