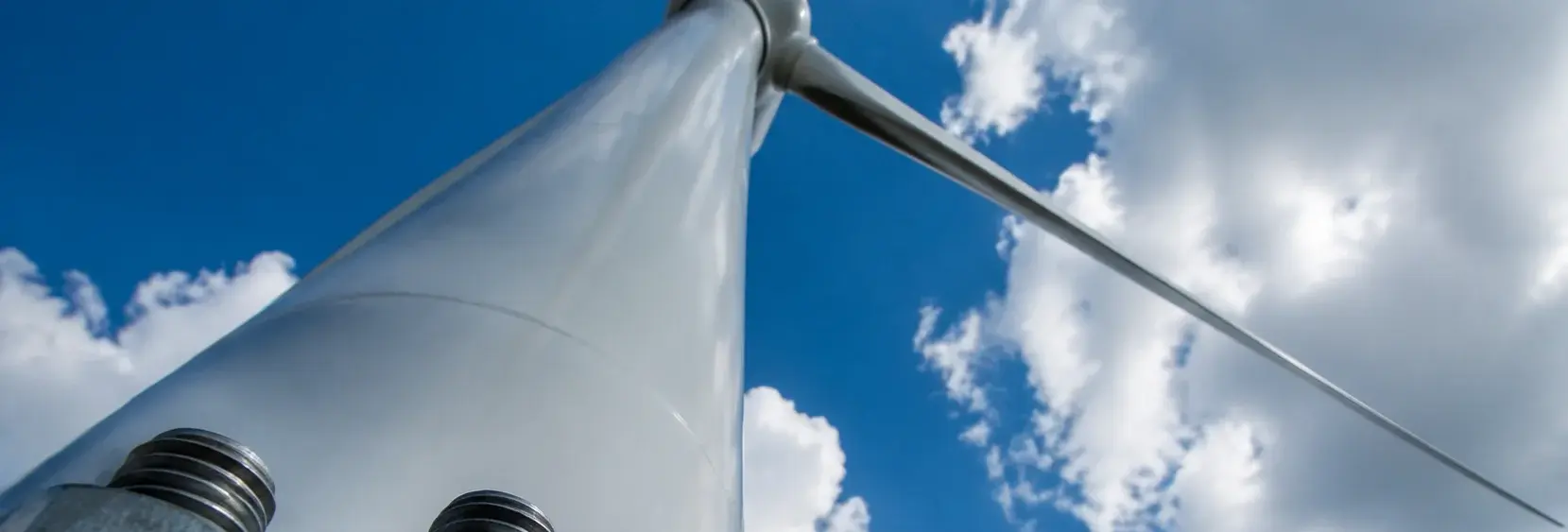

Болты лестницы башни: Сравнение материалов и антивибрационных свойств
Болты лестницы башни подвержены конденсации, вибрации и воздействию солей. Выбор между 304, 316 и 316L влияет на риск SCC, усталостный срок службы и частоту техобслуживания. Эта страница сравнивает марки материалов, антивибрационные особенности и интервалы проверок для наземных, прибрежных и морских ветряных электростанций.
Аудит рисков // Инженерная диагностика
Руководство по ошибкам при закупках
"На производственной линии это происходит каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Напряженно-коррозионное растрескивание нержавеющих болтов в конденсате башни
Корректирующие меры
Риск-02
Усталостное разрушение кронштейнов лестницы от вибрации башни
Корректирующие меры
Риск-03
Сложность техобслуживания болтов лестницы – высокий риск высотных работ внутри башни
Корректирующие меры
Особенности условий эксплуатации
Ключевые различия между 304, 316 и 316L для болтов лестницы башни
Основное инженерное различие заключается в устойчивости к напряженно-коррозионному растрескиванию (SCC) в среде конденсата + хлориды. 304 подходит для наземных C3 условий с низкой конденсацией, но для прибрежных C4-C5 или морских требуются 316 или 316L для предотвращения SCC. Кроме того, антивибрационные особенности (нейлоновая стопорная гайка vs клиновая стопорная шайба) влияют на сохранение предварительного натяга при вибрации башни.
Что проверить
- 1304 (A2-70): Подходит для наземных C3 условий, высота башни ≤120 м, низкая конденсация. Риск SCC в прибрежных или влажных условиях.
- 2316 (A4-70): Требуется для прибрежных C4-C5 <5 км. Лучшая устойчивость к SCC; используется с нейлоновой стопорной гайкой для антивибрационной функции.
- 3316L (A4-80 Dacromet): Для морских C5-M условий, высота башни >120 м. Минимальный риск SCC; клиновая стопорная шайба обеспечивает антивибрационную функцию на весь срок службы.
- 4Антивибрационная функция: нейлоновая стопорная гайка (План B) vs клиновая стопорная шайба (План C) — клиновая стопорная шайба сохраняет предварительный натяг при вибрации без перетяжки.
- 5Интервал обслуживания: План A ежегодная проверка момента затяжки; План B ежеквартально; План C ежемесячный зимний осмотр на наличие повреждений от обледенения.
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Марка материала | Определяет устойчивость к SCC в среде конденсата + хлоридов. 304 может трескаться в прибрежных условиях. | Указывайте 316 или 316L для прибрежных/морских условий; 304 только для наземных C3 с низкой конденсацией. |
| Антивибрационная особенность | Вибрация башни (0.2-0.5 Гц) вызывает потерю предварительного натяга без фиксации. | Используйте нейлоновую стопорную гайку (План B) или клиновую стопорную шайбу (План C); избегайте обычных шайб. |
| Поверхностная обработка | Пассивация (ASTM A967) удаляет свободное железо, улучшает коррозионную стойкость. | Требуйте пассивацию по ASTM A967; блестящая поверхность для наземных, Дакромет для морских условий. |
| Спецификация момента затяжки | Недотянутые болты теряют предварительный натяг быстрее; перетянутые могут повредить резьбу. | Указывайте момент затяжки по плану: 40-50 Нм (План A), 35-45 Нм (План B), 50-60 Нм (План C); калибруйте ключ. |
| Интервал проверки | Более длинные интервалы увеличивают риск незамеченного усталостного разрушения или SCC. | Ежегодно для наземных; ежеквартально для прибрежных; ежемесячный зимний осмотр для морских условий. |
Все значения момента затяжки и интервалы техобслуживания основаны на спецификациях Плана A/B/C на этой странице. Для конкретных условий объекта проконсультируйтесь с производителем турбины (OEM).
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Материалы болтов лестниц по коррозионной среде
Влажность и конденсат — норма внутри башни — подбирайте материал болтов лестниц по степени коррозионной агрессивности, при этом материковые и морские объекты полностью различаются по марке и ожидаемому сроку службы.
| Площадка | Класс коррозионной агрессивности | Материал мелких деталей | Расчетный срок службы | Примечания |
|---|---|---|---|---|
| Материковая ВЭС | C3–C4 | 304 или горячеоцинкованные | 20–25 лет | Преобладают влажность и вибрация; болты лестниц M10–M16 обслуживаются как высотные детали |
| Прибрежная / морская ВЭС | C5-M/CX | 316L/2205 | 25–30 лет | Осаждение хлоридов начинается с класса S2 по ISO 9223 (60–300 mg/m²·day); горячее цинкование ≥85 μm служит всего около 5–8 лет (ориентировочная оценка) |
Расчетный срок службы — отраслевой ориентировочный показатель; срок службы горячеоцинкованного покрытия 5–8 лет в морских условиях — ориентировочная оценка; класс коррозионной агрессивности и осаждение хлоридов — по ISO 9223.
Технический справочник отрасли
Стоимость одного высотного обслуживания определяет выбор
Ценность болта лестницы определяется стоимостью его замены на высоте — остановом, рабочей платформой и ожиданием погодного окна.
- Обслуживание болтов лестниц выполняется на высоте 80–100 m на башне, а морские работы ждут окна по высоте волны ниже 1.5 m (ориентировочная оценка) — каждый выезд несет стоимость останова
- Башня состоит из 4–6 секций, лестница проходит на всю высоту — один дефектный участок выводит из эксплуатации всю лестницу
- Расчетный срок службы: 20–25 лет на суше, 25–30 лет на море (отраслевой ориентир) — выбирайте материал и стопорение на весь срок службы, а не по цене первичной установки
- Влажность и вибрация — штатный режим внутри башни — экономия на выборе болтов сейчас вернется с процентами при следующей высотной переделке
Окно по высоте волны 1.5 m — ориентировочная оценка; 80–100 m — высота обслуживания по данным KB; расчетный срок службы — отраслевой ориентировочный показатель.
Технический справочник отрасли
От питтинга к коррозионному растрескиванию под напряжением: невидимая трещина
На побережье и в море нержавеющим болтам угрожает не равномерная ржавчина, а трещины, растущие из питтингов. Цепочка выглядит так:
- 1Атмосферное осаждение хлоридов начинается с класса S2 по ISO 9223 (60–300 mg/m²·day)
- 2Хлориды вызывают питтинг нержавеющей поверхности
- 3Высокий преднатяг плюс коррозия → коррозионное растрескивание под напряжением (SCC): хрупкое разрушение ниже предела текучести, наиболее опасное, без предупреждения
- 4Зазоры — наихудший случай: микрозазоры на поверхностях фланцев плюс морская вода → обескислороженные, подкисленные щели — питтингуется даже 316L
- 5Предотвращение: переход на 316L/2205 и опора на плановый выборочный контроль PT/UT в эксплуатации — не ждите видимой трещины
Осаждение хлоридов 60–300 mg/m²·day — показатель по ISO 9223 из KB (пересмотрен 2026-08-12), а не ориентировочная оценка.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
| A · План A · Стандартная конфигурация для наземных ВЭС | B · План B · Прибрежная ВЭС, конфигурация с защитой от коррозии | C · План C · Морская ВЭС / Обслуживание без замены на весь срок службы | |
|---|---|---|---|
| 1. БОЛТ КРЕПЛЕНИЯ ЛЕСТНИЦЫ | |||
| Спецификация | M10-M16 | M10-M16 | M10-M20 |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 316 | Нержавеющая сталь 316L |
| Класс | A2-70 GB/T 5783 | A4-70 | A4-80 Dacromet |
| Покрытие | Пассивированный (ASTM A967), блестящий | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) |
| 2. СОЕДИНИТЕЛЬНАЯ ГАЙКА | |||
| Спецификация | M10-M16 | M10-M16 | NL10-NL20 |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 316 | 316L |
| Класс | GB/T 6170 | GB/T 6170 | Dacromet |
| Покрытие | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) |
| 3. ПЛОСКАЯ ШАЙБА | |||
| Спецификация | M10-M16 | M12-M20 | M12-M20 |
| Материал | Нержавеющая сталь 304 | 304 + нейлоновая вставка | Нержавеющая сталь 316L |
| Класс | GB/T 97.1 | GB/T 889.1 | A4-80 |
| Покрытие | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) |
| 4. БОЛТ КРОНШТЕЙНА ЛЕСТНИЦЫ | |||
| Спецификация | M12-M20 | M12-M20 | 500 г/банка |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 316 | Никелевый противозаедающий состав |
| Класс | A2-70 GB/T 5783 | GB/T 97.1 | Термостойкий -40~800°C |
| Покрытие | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) |
Руководство по выбору
Не уверены?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Материковая ветроэлектростанция, C3, высота башни ≤120m, низкая конденсация | План A: болты из нержавеющей стали 304 A2-70 (GB/T 5783) + соединительные гайки + плоские шайбы | ISO 3506 / GB/T 5783 |
| Прибрежная ветроэлектростанция, C4-C5, расстояние до моря <5km | План B: болты из нержавеющей стали 316 A4-70 + самоконтрящаяся гайка с нейлоновой вставкой (GB/T 889.1) | ISO 3506 / GB/T 889.1 |
| Морская платформа, C5-M, высота башни >120m, -40~60°C, риск обледенения | План C: болты из нержавеющей стали 316L A4-80 Dacromet + клиновые стопорные шайбы (NL10-NL20) + противозадирная паста Mo | ISO 3506 / EN 1993-1-4 |
| Раскачивание башни 0.2-0.5Hz, падение преднатяга >30% в течение 6-12 месяцев | Используйте гайку с нейлоновым кольцом или клиновую стопорную шайбу; избегайте обычных плоских шайб | EN 14399 |
| Контроль момента затяжки для предотвращения недотяга или перетяга | Применяйте момент затяжки по плану: План A 40-50 Nm, План B 35-45 Nm, План C 50-60 Nm; калибруйте динамометрический ключ | EN 14399 |
| Периодичность осмотров для выявления усталостного излома или SCC | Материковая зона — ежегодная проверка момента затяжки; прибрежная зона — ежеквартально; морская зона — ежемесячный зимний осмотр (повреждения от льда) | интервалы обслуживания по плану |
План A · Стандартная конфигурация для наземных ВЭС
C3 Наземные, -30~50°C, внутри башни, низкая конденсация
Стандарт: IEC 61400-6, ISO 3506-1, EN 1090-2
| Болт крепления лестницы | Соединительная гайка | Плоская шайба | Болт кронштейна лестницы | |
|---|---|---|---|---|
| Спецификация | M10-M16 | M10-M16 | M10-M16 | M12-M20 |
| Материал | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 | Нержавеющая сталь 304 |
| Класс | A2-70 GB/T 5783 | GB/T 6170 | GB/T 97.1 | A2-70 GB/T 5783 |
| Покрытие | Пассивированный (ASTM A967), блестящий | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -30°C до +80°C | -30°C до +80°C | -30°C до +80°C | -30°C до +80°C |
| Вес | ~0.12 кг (M12×35) | ~0.05 кг (M12) | ~0.02 кг (M12) | ~0.15 кг (M16×40) |
| MOQ | 500 шт. | 500 шт. | 1000 шт. | 200 шт. |
| Упаковка | Полиэтиленовый пакет, 100 шт./пакет | Полиэтиленовый пакет, 200 шт./пакет | Полиэтиленовый пакет, 500 шт./пакет | Полиэтиленовый пакет, 100 шт./пакет |
| Стандарт | ISO 3506-1 A2-70 | ISO 3506-2 A2-70 | ISO 7089 | ISO 3506-1 A2-70 |
| Применение | Соединение лестницы с кронштейном | Используется с болтами | Распределение давления болта | Соединение кронштейна со стенкой башни |
Порядок монтажа
- Отметьте положения кронштейнов на стенке башни. Шаг 250-300 мм. Первый кронштейн на 400 мм выше площадки.
- Просверлите отверстия, продуйте сжатым воздухом. Нанесите LOCTITE 243 на резьбу болтов.
- Установите кронштейны болтами M12 A2-70. Момент затяжки 40-50 Нм. НЕ ПРЕВЫШАЙТЕ – 304 легко приклинивает.
- Установите секции лестницы. Выровняйте ступеньки лазером. Подберите прокладки для вертикальности ±1 мм.
- Установите антивибрационные стабилизаторы каждые 6 м. Проверьте отсутствие контакта со стенкой башни при поперечной нагрузке 50 кг.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Превышение момента затяжки для нержавеющих болтов 304 | 304 приклинивает и заклинивает. Болт ломается при раскачивании башни. Опасность падения для поднимающихся. | Максимум 40-50 Нм для 304. Используйте LOCTITE 243. Замените болт, если сопротивление возрастает. |
| Монтаж без проверки толщины стенки | Болты упираются в дно или не захватывают. Лестница отрывается под весом поднимающегося. | Измеряйте толщину стенки на каждом кронштейне. Глубина врезки резьбы ≥1.5× диаметра болта. |
Обслуживание
Ежегодно: подъем на полную высоту башни (≤120 м), проверка 100% болтов кронштейнов динамометрическим ключом с калибровкой ±4%. Замена любого болта при значении ниже 80% от указанных 40-50 Нм. Проверка щелевой коррозии при увеличении 50× — замена при оранжево-коричневых следах более 2 мм в диаметре. Замена ступенек с потерей поперечного сечения >10%. Каждые 3 года или 50 циклов подъема: замена всех втулок антивибрационных стабилизаторов. Максимальная нагрузка на лестницу: 120 кг (1 человек + 30 кг инструмента).
План B · Прибрежная ВЭС, конфигурация с защитой от коррозии
C4 Морские, -20~60°C, внутри башни, солесодержащая атмосфера
Стандарт: IEC 61400-3, ISO 3506-1, EN 1090-2
| Болт крепления лестницы 316 | Соединительная гайка | Нейлоновая стопорная гайка | Антивибрационная плоская шайба | |
|---|---|---|---|---|
| Спецификация | M10-M16 | M10-M16 | M12-M20 | M12-M20 |
| Материал | Нержавеющая сталь 316 | Нержавеющая сталь 316 | 304 + нейлоновая вставка | Нержавеющая сталь 316 |
| Класс | A4-70 | GB/T 6170 | GB/T 889.1 | GB/T 97.1 |
| Покрытие | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -30°C до +80°C | -30°C до +80°C | -30°C до +80°C | -30°C до +80°C |
| Вес | ~0.1 кг | ~0.1 кг | ~0.1 кг | ~0.1 кг |
| MOQ | 500 шт. | 500 шт. | 500 шт. | 500 шт. |
| Упаковка | Полиэтиленовый пакет | Полиэтиленовый пакет | Полиэтиленовый пакет | Полиэтиленовый пакет |
| Стандарт | ISO 3506-1 A2-70 | ISO 3506-1 A2-70 | ISO 3506-1 A2-70 | ISO 3506-1 A2-70 |
| Применение | Соединение лестницы для прибрежных условий | Используется с болтами 316 | Антивибрационная функция для болтов кронштейнов | Используется со стопорными гайками |
Порядок монтажа
- Отметьте положения кронштейнов. Используйте болты 316L для всех точек крепления.
- Просверлите отверстия кобальтовым сверлом. Нанесите Tef-Gel на резьбу перед вкручиванием.
- Затяните болты 316L моментом 35-45 Нм (ниже, чем для 304, из-за меньшей предела текучести).
- Установите секции лестницы. Проверьте выравнивание ступенек ±1 мм.
- Установите антивибрационные стабилизаторы каждые 4 м (более частый шаг для морских условий для безопасности экипажа в штормовых условиях).
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование нержавеющей стали 304 на морских объектах | Щелевая коррозия на стыке болт-кронштейн в течение 12 месяцев. Болты заклинивают и срезаются при удалении. | Все крепежные изделия должны быть минимум 316L. Наносите Tef-Gel на все резьбы. Проверяйте ежеквартально. |
| Стандартный шаг антивибрационных стабилизаторов (6 м) для морских условий | Лестница сильно вибрирует в штормовых условиях. Безопасность экипажа при техобслуживании на море в шторм подвергается риску. | Уменьшите шаг антивибрационных стабилизаторов до 4 м для морских условий. Используйте виброгасящий материал втулок. |
Обслуживание
Ежеквартально: визуальный осмотр 100% кронштейнов при плановом техобслуживании турбины. Ежегодно: проверка момента затяжки всех болтов — замена при значении ниже 80% от спецификации 35-45 Нм. Замена болтов с оранжево-коричневыми следами >1 мм. Каждые 2 года: замена всех втулок и 25% болтов (вращающаяся выборка). Безопасность на море: осмотр требует бригаду из 2 человек с предохранительным поясом. Максимальное состояние моря для осмотра: высота волн 2.5 м.
План C · Морская ВЭС / Обслуживание без замены на весь срок службы
C5-M Морские Арктика, -40~60°C, риск обледенения
Стандарт: IEC 61400-3, DNV-ST-0126, ISO 3506-1
| Болт крепления лестницы | Клиновая стопорная шайба | Болт кронштейна лестницы | Противозаедающий состав на основе молибдена | |
|---|---|---|---|---|
| Спецификация | M10-M20 | NL10-NL20 | M12-M20 | 500 г/банка |
| Материал | Нержавеющая сталь 316L | 316L | Нержавеющая сталь 316L | Никелевый противозаедающий состав |
| Класс | A4-80 Dacromet | Dacromet | A4-80 | Термостойкий -40~800°C |
| Покрытие | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) | Пассивированный (ASTM A967) |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -30°C до +80°C | -30°C до +80°C | -30°C до +80°C | -30°C до +80°C |
| Вес | ~0.1 кг | ~0.1 кг | ~0.1 кг | ~0.1 кг |
| MOQ | 500 шт. | 500 шт. | 500 шт. | 500 шт. |
| Упаковка | Полиэтиленовый пакет | Полиэтиленовый пакет | Полиэтиленовый пакет | Полиэтиленовый пакет |
| Стандарт | ISO 3506-1 A2-70 | ISO 3506-1 A2-70 | ISO 3506-1 A2-70 | ISO 3506-1 A2-70 |
| Применение | Морская ВЭС + обслуживание без замены на весь срок службы | Заменяет все пружинные шайбы | Соединение кронштейнов для морских условий | Предварительная обработка резьбы для предотвращения приклинивания |
Порядок монтажа
- Используйте двухфазную нержавеющую сталь (UNS S32205) для всего крепежа лестницы в арктических морских условиях.
- Предварительно нагрейте области монтажа до +5°C перед бурением. Нанесите низкотемпературное антиприлипающее средство.
- Затяните двухфазные болты моментом 50-60 Нм. Проверьте калиброванным ключом.
- Установите подогреваемые антивибрационные стабилизаторы для предотвращения обледенения движущихся частей.
- Установите ледозащитный козырек над лестницей, чтобы падающий лед не повреждал ступеньки.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Стандартный крепеж лестницы в арктических морских условиях | Обледенение ступенек создает дополнительную статическую нагрузку 50-100 кг. Болты разрушаются под комбинированной нагрузкой льда + персонал. | Используйте двухфазный нержавеющий крепеж. Установите подогреваемые стабилизаторы и ледозащитные козырьки. Снизьте грузоподъемность лестницы на 30% для учета нагрузки льда. |
| Стандартный интервал осмотра лестницы в арктических условиях | Обледенение ступенек создает дополнительную статическую нагрузку 50-100 кг между осмотрами. Разрушение ступеньки под комбинированной нагрузкой льда + персонал приводит к падению с высоты. | Ежемесячный зимний осмотр обязателен. Замена любой деформированной ступеньки в течение 24 ч. Установите подогреваемые стабилизаторы с проверенным потреблением тока 2-4 А. Храните 20% запасных частей на платформе. |
Обслуживание
Ежемесячный зимний осмотр (ноябрь-март) на наличие повреждений от обледенения — замена любой погнутой ступеньки в течение 24 ч. Ежегодный летний осмотр: проверка момента затяжки 100% болтов. Замена всех болтов при значении ниже 80% от спецификации 50-60 Нм. Потребление тока подогреваемых стабилизаторов должно составлять 2-4 А на единицу. Каждые 2 года: замена всего крепежа независимо от состояния. Запасные части: 20% от общего количества болтов хранятся в подогреваемом контейнере на платформе. Минимальная температура для осмотра: -25°C.
Ссылочные стандарты
Ссылочные стандарты
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
