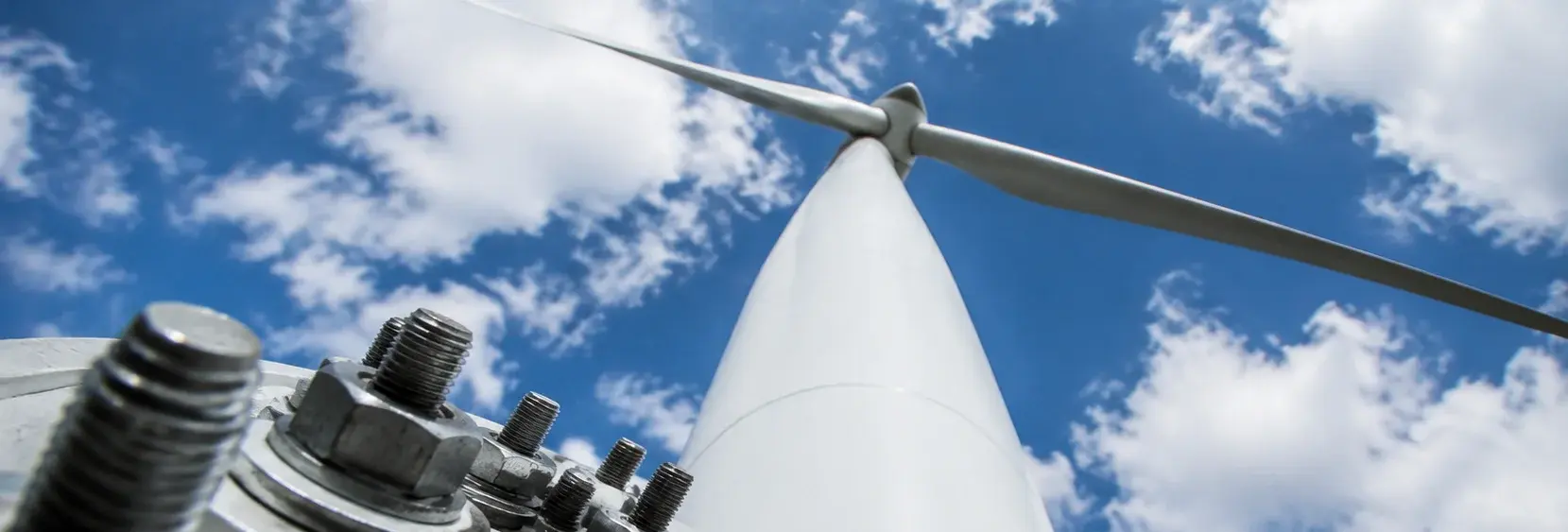

Высокопрочные стопорные шайбы для ветрогенераторов
Ветрогенераторы создают на болтовые соединения экстремальные знакопеременные нагрузки и вибрацию. Обычные пружинные шайбы теряют предварительное натяжение в испытаниях на поперечную вибрацию. Клиновые стопорные шайбы обеспечивают надежную фиксацию для критических фланцев и подшипников; конические пружинные шайбы обеспечивают эластичную компенсацию теплового расширения; зубчатые шайбы подходят для общих соединений. Выбор основывается на критичности соединения, температуре и доступе для обслуживания
Аудит рисков // Инженерная диагностика
Руководство по ошибкам закупок
"На производственной линии эти вещи происходят каждый день."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Обычные пружинные шайбы практически не обладают эффектом стопорения при вибрации ветрогенератора
Множественные лабораторные данные и опыт эксплуатации показывают: обычные пружинные шайбы (GB/T 93) имеют крайне ограниченный эффект стопорения при знакопеременных нагрузках с частотой вибрации >5 Гц – в испытании на поперечную вибрацию по методу Юнкера пружинные шайбы теряют более 80% предварительного натяжения за 1000 циклов, что по существу эквивалентно использованию обычной гайки без каких-либо мер по стопорению. Частоты вибрации ветрогенераторов охватывают диапазон 0.5–50 Гц, что означает неспособность пружинных шайб обеспечить эффективное стопорение в большинстве режимов эксплуатации. Однако многие проекты используют пружинные шайбы на критических фланцах по «привычке» – это эквивалентно полному отсутствию стопорения.
Корректирующие меры
Критические болты ветрогенератора (фланец башни, подшипник поворота, подшипник изменения шага, соединение главного вала) ОБЯЗАНЫ использовать клиновые стопорные шайбы или аналогичное решение по стопорению. Клиновые стопорные шайбы демонстрируют потерю предварительного натяжения <10% в испытаниях Юнкера (после 1000 циклов), что является лучшим показателем среди механических методов стопорения. Тарельчатые пружинные шайбы служат дополнительным решением – используются совместно с клиновыми стопорными шайбами в узлах, требующих эластичной компенсации (условия теплового расширения/сжатия).
Риск-02
Релаксация напряжений тарельчатых пружинных шайб при высокой температуре
Тарельчатые пружинные шайбы (из материала 60Si2Mn) подвергаются релаксации напряжений при длительном воздействии высокой температуры (>200°C) – начальное усилие пружины тарельчатой шайбы снижается примерно на 15–20% после 500 часов при 200°C. Локальные температуры в зоне гондолы рядом с редуктором могут достигать 100–150°C, и длительная кумулятивная релаксация напряжений компрометирует эффект стопорения тарельчатых шайб.
Корректирующие меры
Для зон с высокой температурой (>150°C) необходимо заменить материал тарельчатых пружинных шайб на 50CrVA (температура эксплуатации до 300°C) или Инконель 718 (температура эксплуатации 600°C+). Рассчитывайте необходимое предварительное натяжение согласно VDI 2230 во время монтажа, контролируйте прогиб тарельчатой пружины в пределах 75% от рекомендуемого диапазона (запас на релаксацию). Каждые 5 лет проводите разборку и проверку усилия тарельчатых пружин в критических узлах (заменяйте при изменении свободной высоты >3%).
Риск-03
«Перетяжка» из-за неправильного выбора стопорной шайбы
Стопорение не означает «чем тугее, тем лучше». Если клиновая стопорная шайба используется в узле, не требующем стопорения (например, болты крепления наземного оборудования) – из-за клинового эффекта необходимый момент отвинчивания в 2 раза превышает монтажный момент – персонал обслуживания может не иметь возможности его нормально открутить и будет вынужден повредить болт. Кроме того, стоимость клиновых стопорных шайб в 15–20 раз выше, чем у пружинных; их бесконтрольное использование по всей башне добавляет ненужных затрат на сотни тысяч.
Корректирующие меры
Выбирайте решение по стопорению в зависимости от критичности узла: ① Критические узлы (фланец башни, подшипник поворота/изменения шага, соединение главного вала)→Клиновая стопорная шайба. ② Важные узлы (кронштейны оборудования внутри гондолы, кронштейны лестниц)→Коническая пружинная шайба или самоконтрящаяся гайка с нейлоновой вставкой. ③ Общие узлы (кабельные лотки, жалюзи)→Обычная пружинная шайба + гайка с нейлоновой вставкой. Ступенчатое стопорение обеспечивает как безопасность, так и контроль затрат.
Особенности условий эксплуатации
Чек-лист выбора стопорной шайбы для соединений ветрогенераторов
Основной режим разрушения болтовых соединений ветрогенераторов – раскручивание под действием знакопеременных нагрузок. Стопорные шайбы должны выбираться на основе критичности соединения, температуры и частоты вибрации. Обычные пружинные шайбы неэффективны при вибрации. Клиновые стопорные шайбы требуют повышенного момента отвинчивания, что может затруднить обслуживание
Что проверить
- 1Критические соединения (фланец башни, подшипник поворота/изменения шага, главный вал): Используйте клиновые стопорные шайбы (углеродистая сталь, закалённая + Dacromet) для предотвращения раскручивания под знакопеременными нагрузками
- 2Важные соединения внутри гондолы (кронштейны, вспомогательное оборудование): Конические пружинные шайбы (65Mn) в сочетании с самоконтрящимися гайками с нейлоновой вставкой обеспечивают надежное стопорение при рабочих частотах вибрации
- 3Общие соединения (кабельные лотки, жалюзи): Зубчатые стопорные шайбы (пружинная сталь) достаточны для статических или слабонагруженных вибрацией применений
- 4Морские ветряные электростанции: Используйте клиновые стопорные шайбы из 316L или тарельчатые пружинные шайбы из Инконеля 718 для обеспечения коррозионной стойкости и работоспособности при высоких температурах
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Критичность соединения | Критические соединения требуют активного стопорения; для общих соединений достаточно базового антиотвинтывания | Определить категорию соединения по VDI 2230-1: критическое (фланец башни, подшипник), важное (внутри гондолы), общее (аксессуары) |
| Частота и амплитуда вибрации | Обычные пружинные шайбы разрушаются при вибрации; клиновые стопорные шайбы сохраняют предварительное натяжение | Запросить данные испытания Юнкера (DIN 65151) для стопорной шайбы в ожидаемом спектре вибрации |
| Рабочий диапазон температур | Тарельчатые пружинные шайбы теряют упругость при высокой температуре; Инконель 718 сохраняет свойства при высоких температурах | Выбрать материал на основе максимальной рабочей температуры |
| Коррозионная среда | Покрытие Dacromet обеспечивает стандартную защиту; 316L для экстремальных морских условий | Выбрать покрытие по ISO 12944-2: C3 стандартное, C4 суровое, C5-M экстремальное |
| Доступность для обслуживания | Клиновые стопорные шайбы требуют повышенного момента отвинчивания; могут быть непрактичны для соединений с частыми осмотрами | Для соединений, требующих периодической дотяжки, вместо клиновых использовать конические пружинные шайбы с самоконтрящимися гайками |
Все данные о производительности стопорных шайб основаны на стандартных условиях испытаний. Фактическая производительность в полевых условиях может варьироваться в зависимости от монтажного момента, шероховатости поверхности и класса прочности болта. Всегда проверяйте отчеты испытаний от поставщика.
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Четыре факта для выбора стопорных шайб ветроустановки
Стопорные шайбы в ветроустановках — не универсальные детали: имеют значение вибрация, фреттинг, соответствие размеров и материалы для морских условий.
Обычные пружинные шайбы отвинчиваются при поперечной вибрации (механизм Юнкера) — их заменяют клиновые стопорные шайбыВыбор стопорной шайбы — половина защиты от фреттинга: контроль шероховатости фланца плюс подбор стопорной шайбыПодбирайте размер под болты фланца: клиновые стопорные шайбы (типа Nord-Lock) поставляются во фланцевых размерах, из легированной сталиДля комплектующих морских установок класс материала повышается: 316L/2205 под солевую нагрузку C5-M
Технический справочник отрасли
Цепочка водородного охрупчивания: от травления до замедленного разрушения
Для крепежа класса прочности 10.9 водородное охрупчивание наиболее опасно — оно приводит к разрушению под высокой предварительной затяжкой, а защита закладывается на этапе нанесения покрытия.
- 1Если болт или шайба проходит горячее цинкование, на этапе травления происходит наводороживание
- 2В эксплуатации под высокой предварительной затяжкой атомы водорода скапливаются в концентраторах напряжений
- 3Замедленное разрушение: хрупкий излом без предупреждения
- 4Профилактика: для крепежа ветроустановок горячее цинкование не применяют и используют неэлектролитические покрытия Dacromet/Delta (без наводороживания); если гальваническое покрытие необходимо, проводить обезводороживание при 200°C в течение 4 h и более
Технический справочник отрасли
Стопорные шайбы — расходник на 20 лет: новый комплект при каждой перетяжке
Стопорные шайбы учитываются как расходники: непрерывные повторные заказы в течение 20 лет, закупка синхронно с циклами перетяжки.
- Тип: клиновые стопорные шайбы (типа Nord-Lock), фланцевые размеры, легированная сталь — один комплект расходуется при каждой перетяжке
- Объем: 800–1200 высокопрочных болтов на одну наземную турбину 3–6 MW (ориентировочная величина) — на ответственных фланцах при каждой перетяжке заменяется полное кольцо
- Ритм: расходники рассчитаны на 20 лет — стопорные шайбы заменяются при каждой перетяжке, уплотнения — каждые 3–5 лет
- Морские условия: мелкие детали в коррозионностойком исполнении имеют высокую цену за единицу (2205/316L) — закладывайте бюджет на расходники на весь цикл, а не поштучно
Количество 800–1200 болтов на турбину является ориентировочной величиной.
Технический справочник отрасли
Четыре вида отказов, которые должно предотвращать стопорение
Стопорение — это не выбор бренда: определите, от какого вида отказа вы защищаетесь, затем выбирайте форму шайбы.
| Вид отказа | Механизм / проявление | Мера противодействия |
|---|---|---|
| Релаксация осадкой | Падение предварительного натяга на 10–15% за первые 100 h после монтажа (ориентировочная оценка) | Перетяжка через 72–100 h после монтажа (рекомендуемо) |
| Самоотвинчивание от вибрации | Поперечная вибрация отвинчивает гайку (механизм Юнкера) | Клиновые стопорные шайбы вместо обычных пружинных шайб |
| Фреттинг-износ | Микропроскальзывание на поверхности фланца → раковины → концентрация напряжений | Контроль шероховатости фланца плюс подбор стопорной шайбы |
| Водородное охрупчивание | Наводороживание при травлении → замедленное хрупкое разрушение под высокой предварительной затяжкой | Без горячего цинкования; применять Dacromet/Delta; обезводороживание 200°C × 4 h и более |
Релаксация осадкой 10–15% — ориентировочная оценка; срок перетяжки — рекомендуемое значение.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Фланец башни/Подшипник поворота/Подшипник изменения шага/Главный вал – Критические соединения
25 лет
Эконом
Решение B
Внутри гондолы/Кронштейны лестниц/Вспомогательное оборудование – Важные соединения
20 лет
Стандарт
Решение C
Кабельные лотки/Жалюзи/Ненесущие аксессуары – Общие соединения
15 лет
Премиум
| A · Решение A · Клиновая стопорная шайба для критических соединений | B · Решение B · Коническая пружинная шайба для важных соединений | C · Решение C · Стандартное решение для общих соединений | |
|---|---|---|---|
| 1. КЛИНОВАЯ СТОПОРНАЯ ШАЙБА | |||
| Спецификация | M8-M48 | M8-M30 | NL8-NL48 |
| Материал | Углеродистая сталь, закалённая + Dacromet | 65Mn | 316L |
| Класс | Dacromet | Dacromet | Электрополированная |
| Покрытие | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 |
| 2. ТАРЕЛЬЧАТАЯ ПРУЖИННАЯ ШАЙБА | |||
| Спецификация | M8-M48 DIN 2093 | M8-M30 | M8-M48 |
| Материал | 50CrVA | Углеродистая сталь + нейлоновая вставка | Инконель 718 |
| Класс | Dacromet | Класс 8 | Термостойкая 600°C |
| Покрытие | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 |
| 3. ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ | |||
| Спецификация | Услуга калибровки | M8-M20 | M8-M20 |
| Материал | / | Пружинная сталь | 316L |
| Класс | / | Dacromet | — |
| Покрытие | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 |
1КЛИНОВАЯ СТОПОРНАЯ ШАЙБА
Спецификация
A
M8-M48
B
M8-M30
C
NL8-NL48
Материал
A
Углеродистая сталь, закалённая + Dacromet
B
65Mn
C
316L
Класс
A
Dacromet
B
Dacromet
C
Электрополированная
Покрытие
A
Горячее цинкование ≥55 мкм по ISO 1461
B
Горячее цинкование ≥55 мкм по ISO 1461
C
Горячее цинкование ≥55 мкм по ISO 1461
2ТАРЕЛЬЧАТАЯ ПРУЖИННАЯ ШАЙБА
Спецификация
A
M8-M48 DIN 2093
B
M8-M30
C
M8-M48
Материал
A
50CrVA
B
Углеродистая сталь + нейлоновая вставка
C
Инконель 718
Класс
A
Dacromet
B
Класс 8
C
Термостойкая 600°C
Покрытие
A
Горячее цинкование ≥55 мкм по ISO 1461
B
Горячее цинкование ≥55 мкм по ISO 1461
C
Горячее цинкование ≥55 мкм по ISO 1461
3ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ
Спецификация
A
Услуга калибровки
B
M8-M20
C
M8-M20
Материал
A
/
B
Пружинная сталь
C
316L
Класс
A
/
B
Dacromet
C
—
Покрытие
A
Горячее цинкование ≥55 мкм по ISO 1461
B
Горячее цинкование ≥55 мкм по ISO 1461
C
Горячее цинкование ≥55 мкм по ISO 1461
Руководство по выбору
Не уверены?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Условия эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
| Критические соединения (фланец башни, подшипник рыскания/тангажа, главный вал) | Решение A: клиновая стопорная шайба (M8-M48, углеродистая сталь закаленная + Dacromet) с тарельчатой пружинной шайбой (50CrVA) для высокотемпературных узлов / узлов с тепловым расширением | Испытание на поперечную вибрацию по Junker: потеря преднатяга <10% после 1000 циклов, лучший метод механической контровки |
| Ответственные вибрирующие соединения (внутри гондолы, лестницы/вспомогательные кронштейны) | Решение B: коническая пружинная шайба (65Mn, M8-M30) + гайка самоконтрящаяся с нейлоновым вкладышем (Grade 8) + зубчатая стопорная шайба (пружинная сталь) | C4 (ISO 12944-2); надежная контровка при умеренных частотах вибрации |
| Общие/статические соединения (кабельные лотки, жалюзи, ненесущая арматура) | Решение C: стандартно — достаточно зубчатой стопорной шайбы или пружинной шайбы + гайки с нейлоном; для морского исполнения — клиновой замок 316L (электрополированный) + тарельчатая пружина Inconel 718 (600°C) | C5-M (ISO 12944-2); позитивная контровка не требуется для статических/маловибрационных узлов |
| Релаксация напряжений при высокой температуре (>150°C зоны, напр. зона редуктора) | Заменить материал тарельчатой пружины на 50CrVA (до 300°C) или Inconel 718 (600°C+); рассчитать преднатяг по VDI 2230; удерживать прогиб в пределах 75% от рекомендуемого диапазона; проверять усилие в критических узлах каждые 5 лет | Тарельчатая пружина (60Si2Mn) релаксирует ~15-20% за 500 ч при 200°C; локальная температура в гондоле достигает 100-150°C |
| Риск избыточной контровки / контроль затрат | Дифференцированная контровка по критичности узла — не применять клиновой замок в узлах, где он не требуется (момент отвинчивания в 2 раза выше момента затяжки); для узлов с частым контролем применять вместо него коническую пружинную шайбу + гайку с нейлоном | Момент отвинчивания клинового замка в 2 раза выше момента затяжки, может вынудить обслуживающий персонал разрушать болт; стоимость клинового замка в 15-20 раз выше пружинной шайбы |
A
Решение A · Клиновая стопорная шайба для критических соединений
Стандарт C3 по ISO 12944-2

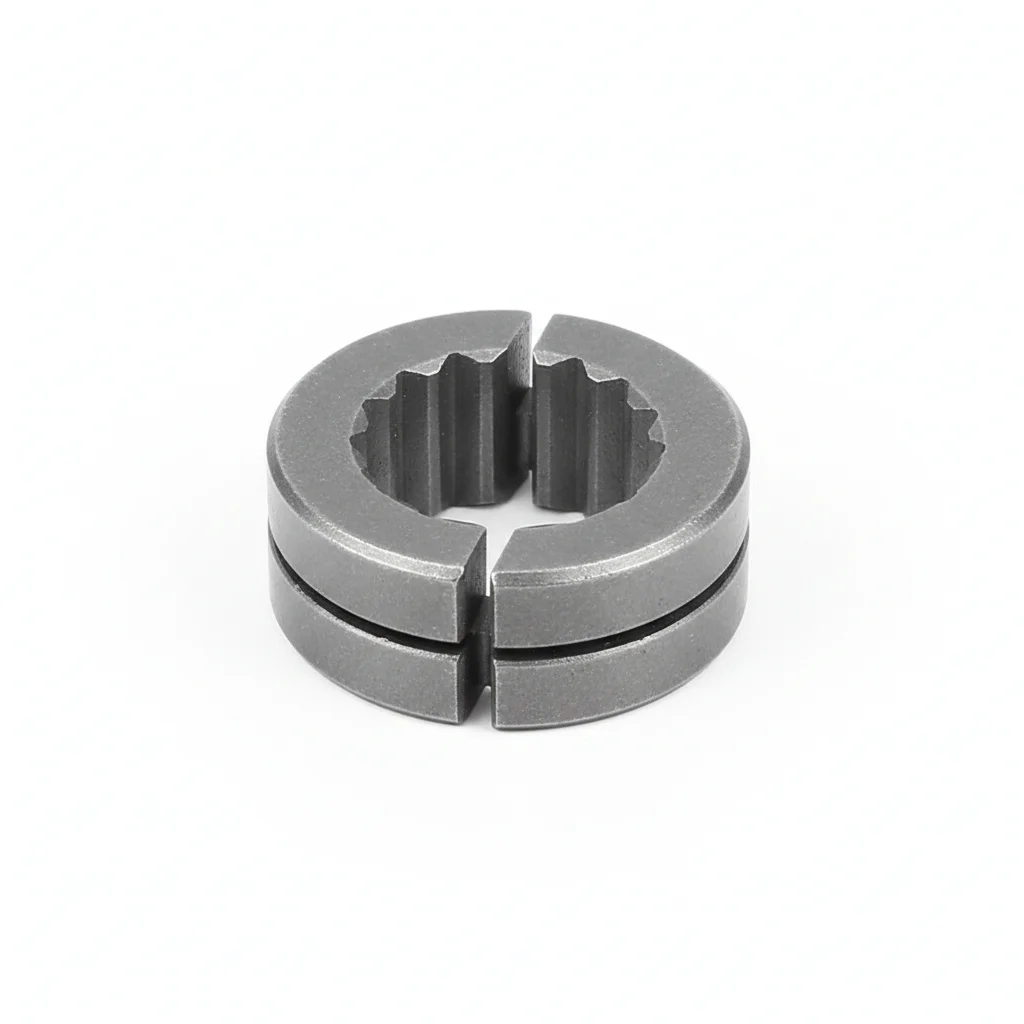

Клиновая стопорная шайба
Углеродистая сталь, закалённая + Dacromet · Dacromet
| Клиновая стопорная шайба | Тарельчатая пружинная шайба | Динамометрический ключ | |
|---|---|---|---|
| Спецификация | M8-M48 | M8-M48 DIN 2093 | Услуга калибровки |
| Материал | Углеродистая сталь, закалённая + Dacromet | 50CrVA | / |
| Класс | Dacromet | Dacromet | / |
| Покрытие | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картонная коробка | VCI бумага + картонная коробка | VCI бумага + картонная коробка |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Критические соединения: фланец башни, подшипник поворота/изменения шага, главный вал | Эластичная компенсация для соединений при высокой температуре/тепловом расширении | Монтажная оснастка |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить поверхности изопропиловым спиртом (99.9%). Проверить плоскостность (0.1 мм на 100 мм).
- Нанести контактную смазку на поверхности контакта. Установить крепеж с шайбой Бельвиля под головкой и гайкой.
- Проверить соосность (0.5 мм). Затянуть по звездообразной схеме. Момент затяжки 42 Нм ±2 Нм динамометрическим ключом. Записать в журнал ОТК.
- Проверить правильность посадки всех крепежей. Проверить 5% образцов щупом.
- Нанести метку момент-пастой. Сфотографировать собранную конструкцию с 3 ракурсов для документации ОТК.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование некорректного класса прочности крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс прочности крепежа согласно спецификации. Использовать откалиброванный динамометрический ключ ±3%. Зфиксировать все значения. |
| Пропуск подготовки поверхности перед монтажом крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов эксплуатации или 6 месяцев (что наступит раньше). Дотянуть все крепежи, у которых момент составляет менее 80% от спецификационного. Заменять крепеж, коррозия которого затрагивает >5% площади поверхности или глубина ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежей вне зависимости от состояния. Фиксировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
B
Решение B · Коническая пружинная шайба для важных соединений
Суровый C4 по ISO 12944-2

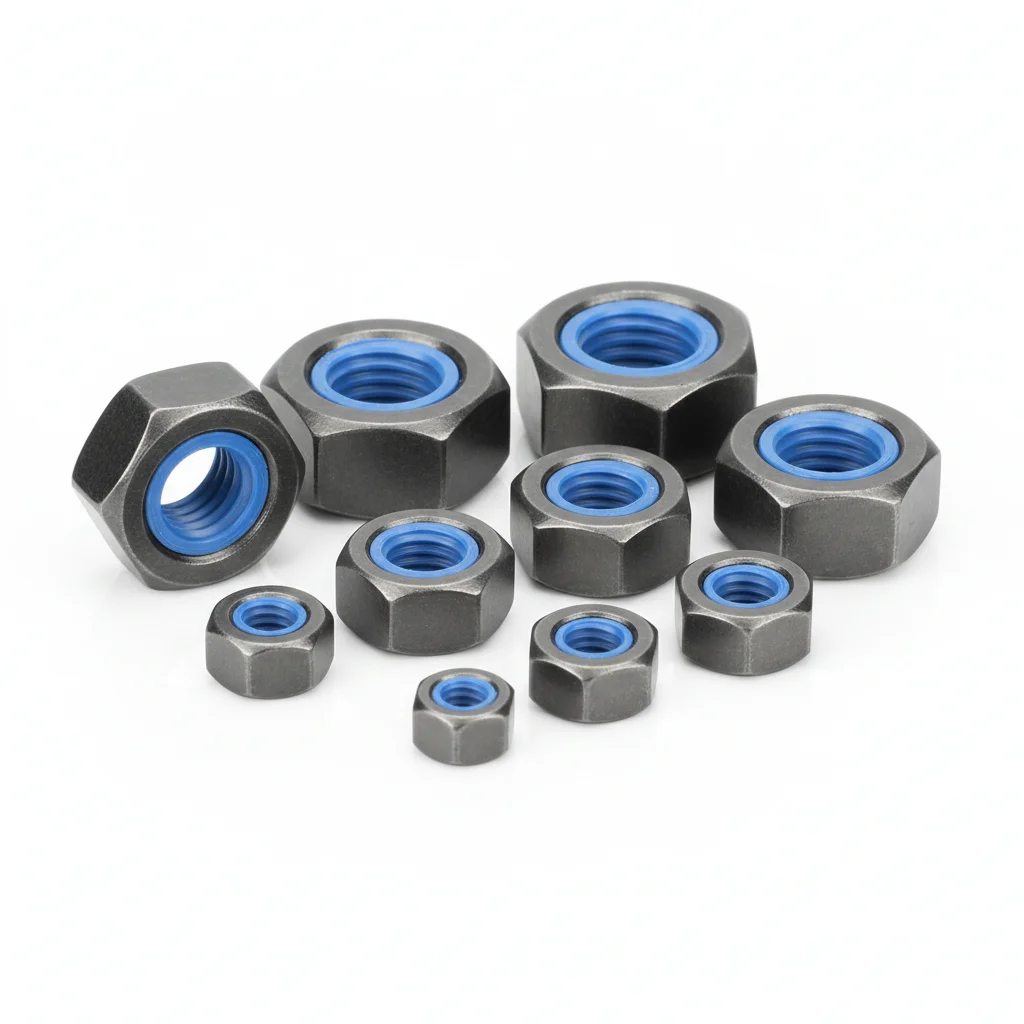

Самоконтрящаяся гайка с нейлоновой вставкой
Углеродистая сталь + нейлоновая вставка · Класс 8
Зубчатая стопорная шайба
Пружинная сталь · Dacromet
| Коническая пружинная шайба | Самоконтрящаяся гайка с нейлоновой вставкой | Зубчатая стопорная шайба | |
|---|---|---|---|
| Спецификация | M8-M30 | M8-M30 | M8-M20 |
| Материал | 65Mn | Углеродистая сталь + нейлоновая вставка | Пружинная сталь |
| Класс | Dacromet | Класс 8 | Dacromet |
| Покрытие | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картонная коробка | VCI бумага + картонная коробка | VCI бумага + картонная коробка |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Важные соединения внутри гондолы | Использование совместно с пружинной шайбой | Стопорение для общих соединений |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить поверхности ацетоном. Проверить шероховатость поверхности Ra <3.2 мкм.
- Применяйте антикоррозионный состав для швов, рассчитанный на температуры от -20 до 150°C. Используйте шайбы с покрытием PTFE.
- Проверить соосность согласно спецификации. Затянуть по крестообразной схеме. Проверить 10% инструментом. Записать с указанием условий среды.
- Провести испытание на разрыв 5% случайных образцов до 80% пробной нагрузки. Заменить все, не прошедшие порог приемки.
- Нанести защитное покрытие от атмосферных воздействий. Установить контрольный образец коррозии рядом с критическими соединениями.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование некорректного класса прочности крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс прочности крепежа согласно спецификации. Использовать откалиброванный динамометрический ключ ±3%. Зафиксировать все значения. |
| Пропуск подготовки поверхности перед монтажом крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов эксплуатации или 6 месяцев (что наступит раньше). Дотянуть все крепежи, у которых момент составляет менее 80% от спецификационного. Заменять крепеж, коррозия которого затрагивает >5% площади поверхности или глубина ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежей вне зависимости от состояния. Фиксировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
C
Решение C · Стандартное решение для общих соединений
Экстремальный C5-M по ISO 12944-2
Клиновая стопорная шайба
316L · Электрополированная
Зубчатая стопорная шайба
316L · —
| Клиновая стопорная шайба | Тарельчатая пружинная шайба | Зубчатая стопорная шайба | |
|---|---|---|---|
| Спецификация | NL8-NL48 | M8-M48 | M8-M20 |
| Материал | 316L | Инконель 718 | 316L |
| Класс | Электрополированная | Термостойкая 600°C | — |
| Покрытие | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 | Горячее цинкование ≥55 мкм по ISO 1461 |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| Темп. | -20°C до +80°C | -20°C до +80°C | -20°C до +80°C |
| Вес | ~0.5 кг/шт | ~0.5 кг/шт | ~0.5 кг/шт |
| MOQ | 100 шт | 100 шт | 100 шт |
| Упаковка | VCI бумага + картонная коробка | VCI бумага + картонная коробка | VCI бумага + картонная коробка |
| Стандарт | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| Применение | Системное стопорение для морских ветряных электростанций | Высокотемпературные соединения | Общие соединения на морских объектах |
Монтаж и обслуживание
Порядок монтажа
- Обезжирить растворителем MEK. Проверить шероховатость поверхности Ra <1.6 мкм.
- Наносить антикоррозионный состав морского класса, рассчитанный от -50 до 200C. Использовать PTFE-оболочечные шайбы.
- Проверить соосность (0.3 мм). Затянуть гидравлическим натяжителем. Проверить PMI 10% образцов. Документировать для аудита.
- Провести неразрушающий контроль (НК) 10% образцов капиллярным методом. Заменить все с признаками трещин.
- Нанести защитный герметик согласно спецификации. Установить систему постоянного мониторинга состояния.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование некорректного класса прочности крепежа для условий эксплуатации | Крепеж выходит из строя ниже расчетной нагрузки. Соединение разделяется в рабочих условиях в течение первого года. | Проверить класс прочности крепежа согласно спецификации. Использовать откалиброванный динамометрический ключ ±3%. Зафиксировать все значения. |
| Пропуск подготовки поверхности перед монтажом крепежа | Загрязнение поверхности препятствует правильной посадке соединения. Коррозия начинается в течение 6–12 месяцев. | Очистить все поверхности указанным растворителем. Проверить чистоту перед сборкой. |
Обслуживание
Осмотр каждые 250 часов эксплуатации или 6 месяцев (что наступит раньше). Дотянуть все крепежи, у которых момент составляет менее 80% от спецификационного. Заменять крепеж, коррозия которого затрагивает >5% площади поверхности или глубина ямок >0.3 мм. Каждые 3 года: полная разборка и осмотр 20% образцов. Каждые 5 лет: замена всех критических крепежей вне зависимости от состояния. Фиксировать все результаты в CMMS с указанием даты, ID инспектора и корректирующих действий. Максимально допустимая потеря натяжения: 15%.
Ссылочные стандарты
Использованные стандарты
Систематический расчет высокопрочных болтовых соединенийВысокопрочные предварительно напряженные болтовые комплекты для стальных конструкцийИспытание на поперечную вибрацию по методу Юнкера (метод испытания на стопорение)Тарельчатые пружиныКонические пружинные шайбыРуководство по проектированию стопорных крепежных изделий
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Вопросы и ответы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
