Фурнитура жалюзи башни: Сравнение планов для континентальных, пустынных и морских условий
Жалюзи башни защищают трансформаторы и шкафы управления от перегрева, птиц и песка. Ослабшие винты, неправильный размер сетки или коррозия приводят к поломке оборудования. Сравните три конфигурации крепежа: стандартный алюминий для континентальных условий, двойное уплотнение с мелкой сеткой для пустыни и нержавеющая сталь 316L для морских условий. Каждый план включает крепежные болты, насекомо-защитные сетки, уплотнительные ленты и процедуры технического обслуживания.
Аудит рисков // Инженерная диагностика
Руководство по ошибкам закупок
"Это происходит каждый день на производственной линии."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
Риск-01
Крепежные болты жалюзи ослабевают и выпадают из-за низкочастотной вибрации башни
Башня колеблется на частоте 0.2-0.5Hz под действием ветровой нагрузки, а винты для крепления жалюзи выдерживают длительные знакопеременные сдвиговые усилия. Антиоткручивающая комбинация из обычных углеродистых стальных винтов + пружинных шайб теряет более 70% предварительного натяжения после 10⁶ циклов. Это приводит к ослаблению жалюзи, позволяя ветру и дождю проникать в башню и увлажнять внутреннее оборудование. В тяжелых случаях всё жалюзи отпадает, оставляя отверстие диаметром 400-600mm, создавая риск проникновения птиц/животных и прямого попадания дождевой воды.
Корректирующие меры
Рекомендуемые крепежные болты для жалюзи: потайные болты из нержавеющей стали 304 (M6–M8) + нейлоновые самоконтрирующие гайки + клиновые стопорные шайбы. Потайная конструкция снижает накопление внешней пыли и задержку дождевой воды. При установке затягивайте каждую крепежную точку динамометрическим ключом до рекомендованного значения (для M6 рекомендуется 6–8 Н·м) и выполняйте повторную проверку момента затяжки при ежегодных осмотрах.
Риск-02
Размер ячейки насекомо-защитной сетки слишком велик, не блокирует мелкий песок и мелких насекомых
Песчаные бури на континентальных ветряных электростанциях (в пустынях/Гоби) переносят мелкий песок (размер частиц 0.05–0.5 мм). Если число ячеек сетки слишком мало (например, 10 меш = апертура 2 мм), мелкий песок проникает напрямую и оседает на охлаждающих ребрах трансформаторов и печатных платах шкафов управления, приводя к деградации изоляции и ухудшению охлаждения. Одновременно мелкие летающие насекомые (мошки) проникают внутрь и погибают в башне, привлекая пауков, чьи сети покрывают внутреннюю сторону жалюзи, снижая эффективность вентиляции.
Корректирующие меры
Рекомендуемая насекомо-защитная сетка для ветряных электростанций в пустыне/Гоби: 30 меш (апертура 0.6 мм), которая способна блокировать большую часть мелкого песка и летающих насекомых. Для прибрежных ветряных электростанций можно использовать 20 меш (апертура 0.9 мм) для снижения сопротивления вентиляции (мелкая сетка склонна к засорению в условиях солевого тумана). Насекомо-защитные сетки следует регулярно чистить (при ежегодных осмотрах продувать сжатым воздухом изнутри наружу).
Риск-03
Алюминиевые жалюзи корродируют и пронзаются в морской среде с солевым туманом
Алюминиевые жалюзи 6063-T5 (анодированные) на наземных ветряных электростанциях могут прослужить 15–20 лет в условиях C3. Однако в морских условиях C5-M анодированное покрытие развивает язвенную коррозию и пронзание в течение 2–3 лет. Солевой туман и морские капли, переносимые сильными ветрами, высококоррозионны. Одно пронзенное жалюзи позволяет дождевой воде проливаться напрямую, вызывая замыкания оборудования.
Корректирующие меры
Жалюзи для прибрежных ветряных электростанций должны быть изготовлены из нержавеющей стали 316L (заменяя алюминий) или использовать алюминий с двойной защитой PVDF (фторуглерод). Все крепежные болты должны быть из того же материала, что и жалюзи (во избежание гальванической коррозии). Устанавливайте EPDM уплотнительные ленты между жалюзи и фланцем башни (для предотвращения попадания дождевой воды с монтажной поверхности).
Особенности условий эксплуатации
Выбор жалюзи: 3 ключевые проверки перед утверждением спецификации
Жалюзи — это вентиляционный компонент, но его крепёж — крепёжные винты, размер ячейки противомоскитной сетки, материал уплотнительной ленты — определяют долгосрочную надёжность. Неправильный выбор приводит к ослаблению винтов, попаданию песка или коррозии. Используйте эти проверки для подбора крепежа под условия вашей ветроэлектростанции
Что проверить
- 1Материал и покрытие крепёжного винта: для внутриконтинентальной категории C3 используют 304 A2-70 пассивированный; для прибрежной категории C5-M требуют 316L A4-80 с антипригарным покрытием для предотвращения щелевой коррозии
- 2Размер ячейки противомоскитной сетки: 20 меш блокирует птиц и насекомых; в пустынных районах нужна сетка 30 меш двойного слоя для задержки мелкого песка
- 3Твёрдость уплотнительной ленты: EPDM Shore A 60 для внутриконтинентальных условий; Shore A 75 для прибрежных для сопротивления остаточной деформации в солёном тумане
- 4Материал жалюзи: алюминий 6063-T5 анодированный для C3; нержавеющая сталь 316L электрополированная для C5-M для избежания язвенной коррозии
| Пункт проверки | Почему это важно | Что указать в запросе/чертеже |
|---|---|---|
| Класс крепёжного винта | Винты низкого класса теряют предварительный натяг от вибрации башни, что приводит к ослаблению жалюзи и попаданию воды | 304 A2-70 для внутриконтинентальных условий; 316L A4-80 для прибрежных; использовать покрытие PTFE или антипригарное для пустынной пыли |
| Размер ячейки противомоскитной сетки | Крупная ячейка пропускает мелкий песок и мелких насекомых, приводя к загрязнению оборудования и блокировке вентиляции | 20 меш для стандартных условий; 30 меш двойного слоя для пустынь; 316L для прибрежных условий |
| Материал и твёрдость уплотнительной ленты | Мягкий EPDM деформируется навсегда в сильном жаре; твёрдый EPDM устойчив к соли и ультрафиолету | EPDM Shore A 60 для внутриконтинентальных условий; Shore A 75 для прибрежных; двухлопастная конструкция с пылезащитным уплотнением для пустынь |
| Коррозионная стойкость жалюзи | Анодированный алюминий быстро перфорируется в категории C5-M; 316L служит дольше с электрополировкой | 6063-T5 анодированный для C3; 316L электрополированный для C5-M |
Весь крепёж должен соответствовать стандарту проектирования башни IEC 61400-6. Для прибрежных условий требуется сертификация материалов по NORSOK M-001. Интервалы технического обслуживания различаются: ежегодно для внутриконтинентальных условий, раз в полгода для пустынных, раз в квартал для прибрежных
Уровень доказательности: На основе условий эксплуатации и продуктовой информации этой страницы
Технический справочник отрасли
Обрыв одного винта с потайной головкой — как падает жалюзийная решетка
Жалюзийная решетка висит в проеме башни, удерживается кольцом винтов с потайной головкой и одной уплотнительной лентой. Отказ начинается со спада преднатяга.
- 1Под ветровыми нагрузками на башню крепежные винты теряют преднатяг примерно на 5–10% в год (оценка порядка величины)
- 2Уплотнительная лента со старением теряет прилегание к монтажной поверхности — уплотнения меняют с циклом 3–5 лет (отраслевая практика)
- 3Дождевая вода начинает просачиваться по монтажному стыку внутрь башни, и винты оказываются в погружном состоянии
- 4Застойная вода в зазоре обедняется кислородом и закисляется, развивается щелевая коррозия — питтингует даже 316L
- 5Один винт незаметно разрушается, нагрузка мгновенно перераспределяется на остальные — разрушение от перегрузки, и вся решетка падает; контрмера: ежегодный осмотр и подтяжка по руководству OEM
Спад 5–10% в год — оценка порядка величины; цикл замены уплотнения 3–5 лет и ежегодный осмотр — отраслевая практика; механизм щелевой коррозии — по данным KB.
Технический справочник отрасли
Винты жалюзийной решетки: какое покрытие не пропускает водород
Водородное охрупчивание винтов жалюзийной решетки зависит от класса прочности и процесса нанесения покрытия. Сверьтесь с этой таблицей перед выбором покрытий для офшора.
| Покрытие | Риск наводороживания | Где применяется | Ключевое правило |
|---|---|---|---|
| Горячее цинкование | Стадия травления насыщает сталь водородом | Не для высокопрочных деталей (класс 10.9 и выше); не для мелких деталей офшора | Задержанное хрупкое разрушение при высоком преднатяге, без предупреждения |
| Dacromet (Delta — то же семейство) | Неэлектролитическое покрытие — без наводороживания | Основная система антикоррозионной защиты для ветрового крепежа и мелких деталей | Подходит для C3–C4 на суше; в офшоре добавить усиленную защиту |
| Дегидрогенизация после нанесения покрытия | Риск сохраняется при неполной обработке | Везде, где цинкование или гальванопокрытие неизбежно | Детали класса 10.9 и выше подлежат дегидрогенизации: 200°C в течение 4 часов и более |
| Нержавеющая сталь без покрытия (A2/A4) | Нет наводороживания от покрытия | На суше 304 (A2), в офшоре 316L (A4) | Остерегайтесь щелевой коррозии; неправильная смазка все равно ведет к потере контроля преднатяга |
Класс 10.9, дегидрогенизация 200°C в течение 4 часов и безводородная неэлектролитическая природа Dacromet — по данным KB; классы прочности A2/A4 — общепринятая терминология ISO 3506.
Технический справочник отрасли
Мелкие детали жалюзийной решетки: критерии приемки и контроля
Жалюзийная решетка — деталь небольшая, но отказ на высоте — крупное происшествие. Выполните эти четыре проверки при приемке и осмотре.
- Проверяйте мелкие детали по категории площадки: 304/горячее цинкование на суше, 316L/2205 в офшоре — проверяйте винты, шайбы и фиксаторы в комплекте
- Сначала определите класс коррозионной агрессивности: C3–C4 на суше, C5-M/CX в офшоре — никаких цинковых шайб при C5-M
- Установите для монтажной уплотнительной ленты цикл замены 3–5 лет — состарившаяся резина — путь для дождевой воды
- Задайте ритм осмотров по руководству OEM: ежегодный осмотр с подтяжкой — стандартная отраслевая практика
Цикл замены уплотнения 3–5 лет и ежегодный осмотр с подтяжкой — отраслевая практика; классы коррозионной агрессивности и материалы мелких деталей — по данным KB.
Сравнение решений
Сравнение ключевых параметров трёх решений
Сравнивайте построчно по таблице, чтобы быстро найти решение для ваших условий.
Решение A
Наземные равнины, пологие холмы (C3, ISO 12944-2)
15–20 лет
Эконом
Решение B
Гоби/Пустыня C3, частые песчаные бури
15-20 лет
Стандарт
Решение C
Морская платформа C5-M, солевой туман + тайфун
25+ лет
Премиум
| A · План А · Стандартная вентиляция для наземных ветропарков | B · План Б · Защита от мелкого песка для пустынных/гобийских ветряных электростанций | C · План C · Максимальная защита для морских ветряных электростанций | |
|---|---|---|---|
| 1. АЛЮМИНИЕВЫЕ ЖАЛЮЗИ | |||
| Спецификация | Индивидуальный размер (ширина × высота × глубина) | Индивидуальный (ширина × высота × глубина) | Индивидуальный, Двойное уплотнение (ширина × высота × глубина) |
| Материал | Алюминий 6063-T5 | EPDM резина | Нержавеющая сталь 316L (UNS S31603 / 1.4404) |
| Класс | Анодирование ≥15 мкм | Анодированный ≥15μm + щеточное уплотнение | Электрополированная, Ra ≤0.8μm |
| Покрытие | Анодированное (AA15), прозрачное или бронзовое | Анодированный (AA15) + щеточное уплотнение из нейлона, обращенное наружу | Электрополированная по ASTM B912, Ra ≤0.8μm, пассивированная по ASTM A967 |
| 2. ПРОТИВОМОСКИТНАЯ СЕТКА | |||
| Спецификация | 20 мешей (отверстие 0.9 мм) | 30 меш, отверстие 0.6 мм (двойная: 30 + 12 меш) | 20 Mesh (0.9mm aperture) |
| Материал | Нержавеющая сталь 304 (UNS S30400) | 304 нержавеющая сталь (UNS S30400) | Нержавеющая сталь 316L (UNS S31603 / 1.4404) |
| Класс | Полотняное плетение, натуральная отделка | Полотняное плетение, натуральное покрытие | Электрополированная, обычное плетение |
| Покрытие | Натуральная (прокатная отделка) | Натуральное (миловое покрытие) | Электрополированная по ASTM B912 |
| 3. ПОТАЙНОЙ КРЕПЁЖНЫЙ ВИНТ | |||
| Спецификация | M6×16 мм | M6×16mm | M6×16mm |
| Материал | Нержавеющая сталь 304 (UNS S30400) | 304 нержавеющая сталь (UNS S30400) | Нержавеющая сталь 316L (UNS S31603 / 1.4404) |
| Класс | A2-70 (ISO 3506-1) | A2-70 (ISO 3506-1) | A4-80 (ISO 3506-1) |
| Покрытие | Пассивированный | Пассивированный + PTFE антипылевое покрытие | Электрополированная + предварительно нанесенный противозадирный состав на основе никеля |
| 4. УПЛОТНИТЕЛЬНАЯ ЛЕНТА | |||
| Спецификация | Индивидуальный профиль (для чертежа сечения обращайтесь к нам) | Индивидуальный профиль (двойная губка с пылезащитным скребком) | Custom profile |
| Материал | Резина EPDM | EPDM резина | Резина EPDM |
| Класс | Твёрдость Шора A 60±5, чёрная | Shore A 60±5, черная | Shore A 75±5, black |
| Покрытие | Гладкая, самоклеящаяся основа (опционально 3M™ VHB™) | Гладкая, самоклеящаяся основа | Гладкая, самоклеящаяся основа (без силикона) |
| 5. ПЛОСКАЯ ШАЙБА | |||
| Спецификация | M10-M12 | Быстросъемный соединитель DN10 (ISO 6150 B-profile) | M10-M12 |
| Материал | Нержавеющая сталь 304 | 304 нержавеющая сталь | Нержавеющая сталь 304 |
| Класс | A2 | Натуральная, электрополированная внутренняя поверхность | A2 |
| Покрытие | Пассивированная | Натуральная (внешняя), электрополированная (внутренняя) | Passivated |
1АЛЮМИНИЕВЫЕ ЖАЛЮЗИ
Спецификация
A
Индивидуальный размер (ширина × высота × глубина)
B
Индивидуальный (ширина × высота × глубина)
C
Индивидуальный, Двойное уплотнение (ширина × высота × глубина)
Материал
A
Алюминий 6063-T5
B
EPDM резина
C
Нержавеющая сталь 316L (UNS S31603 / 1.4404)
Класс
A
Анодирование ≥15 мкм
B
Анодированный ≥15μm + щеточное уплотнение
C
Электрополированная, Ra ≤0.8μm
Покрытие
A
Анодированное (AA15), прозрачное или бронзовое
B
Анодированный (AA15) + щеточное уплотнение из нейлона, обращенное наружу
C
Электрополированная по ASTM B912, Ra ≤0.8μm, пассивированная по ASTM A967
2ПРОТИВОМОСКИТНАЯ СЕТКА
Спецификация
A
20 мешей (отверстие 0.9 мм)
B
30 меш, отверстие 0.6 мм (двойная: 30 + 12 меш)
C
20 Mesh (0.9mm aperture)
Материал
A
Нержавеющая сталь 304 (UNS S30400)
B
304 нержавеющая сталь (UNS S30400)
C
Нержавеющая сталь 316L (UNS S31603 / 1.4404)
Класс
A
Полотняное плетение, натуральная отделка
B
Полотняное плетение, натуральное покрытие
C
Электрополированная, обычное плетение
Покрытие
A
Натуральная (прокатная отделка)
B
Натуральное (миловое покрытие)
C
Электрополированная по ASTM B912
3ПОТАЙНОЙ КРЕПЁЖНЫЙ ВИНТ
Спецификация
A
M6×16 мм
B
M6×16mm
C
M6×16mm
Материал
A
Нержавеющая сталь 304 (UNS S30400)
B
304 нержавеющая сталь (UNS S30400)
C
Нержавеющая сталь 316L (UNS S31603 / 1.4404)
Класс
A
A2-70 (ISO 3506-1)
B
A2-70 (ISO 3506-1)
C
A4-80 (ISO 3506-1)
Покрытие
A
Пассивированный
B
Пассивированный + PTFE антипылевое покрытие
C
Электрополированная + предварительно нанесенный противозадирный состав на основе никеля
4УПЛОТНИТЕЛЬНАЯ ЛЕНТА
Спецификация
A
Индивидуальный профиль (для чертежа сечения обращайтесь к нам)
B
Индивидуальный профиль (двойная губка с пылезащитным скребком)
C
Custom profile
Материал
A
Резина EPDM
B
EPDM резина
C
Резина EPDM
Класс
A
Твёрдость Шора A 60±5, чёрная
B
Shore A 60±5, черная
C
Shore A 75±5, black
Покрытие
A
Гладкая, самоклеящаяся основа (опционально 3M™ VHB™)
B
Гладкая, самоклеящаяся основа
C
Гладкая, самоклеящаяся основа (без силикона)
5ПЛОСКАЯ ШАЙБА
Спецификация
A
M10-M12
B
Быстросъемный соединитель DN10 (ISO 6150 B-profile)
C
M10-M12
Материал
A
Нержавеющая сталь 304
B
304 нержавеющая сталь
C
Нержавеющая сталь 304
Класс
A
A2
B
Натуральная, электрополированная внутренняя поверхность
C
A2
Покрытие
A
Пассивированная
B
Натуральная (внешняя), электрополированная (внутренняя)
C
Passivated
Руководство по выбору
Не уверены?
| Условие эксплуатации | Рекомендуемый вариант | Ключевое обоснование |
|---|---|---|
| Внутренние равнины / пологие холмы, C3 (ISO 12944-2) | План A: жалюзи из алюминия 6063-T5 (анодирование ≥15μm) + сетка 20-mesh из нержавеющей стали 304 + винты с потайной головкой A2-70 + EPDM Shore A 60 | GB/T 5237 / ISO 3506 |
| Гоби/пустыня, частые песчаные бури (песок 0.05-0.5mm, песчаная буря ≥25m/s) | План B: жалюзи с двойным уплотнением + мелкая сетка 30-mesh (ячейка 0.6mm, двухслойная 30+12) + патрубок для очистки сжатым воздухом | IEC 61400-6 / GB/T 5237 |
| Морская платформа, C5-M, солевой туман ≥1000mg/m²·day, ветер ≤70m/s | План C: жалюзи полностью из нержавеющей стали 316L (электрополировка Ra≤0.8μm) + винты с потайной головкой A4-80 + EPDM Shore A 75 | ISO 3506 / IEC 61400-6 |
| Потеря предварительного натяга крепежных винтов при низкочастотном раскачивании башни 0.2-0.5Hz | Винты с потайной головкой 304 A2-70 (M6-M8) + гайки с нейлоновым стопором + клиновые стопорные шайбы; момент затяжки M6 6-8 Nm | ISO 3506 / GB/T 3098.6 |
| Мелкий песок и насекомые проникают через крупную сетку | Пустыня: двухслойная сетка 30-mesh (0.6mm) для задержки мелкого песка; стандарт для суши/морской зоны: 20-mesh (0.9mm) | Спецификация мелкой сетки плана B: двухслойная 30+12 mesh |
| Тепловое/солевое/УФ-старение уплотнительной ленты и остаточная деформация при сжатии | EPDM Shore A 60 для суши; EPDM Shore A 75 для морской зоны; двухкромочная конструкция с пылесъемником для пустыни | Спецификации материала уплотнительной ленты плана (Shore A 60/75) |
A
План А · Стандартная вентиляция для наземных ветропарков
C3 Наземный, -30~50°C, ветер ≤50 м/с
Стандарт: IEC 61400-6, GB/T 5237.2, ISO 3506-1

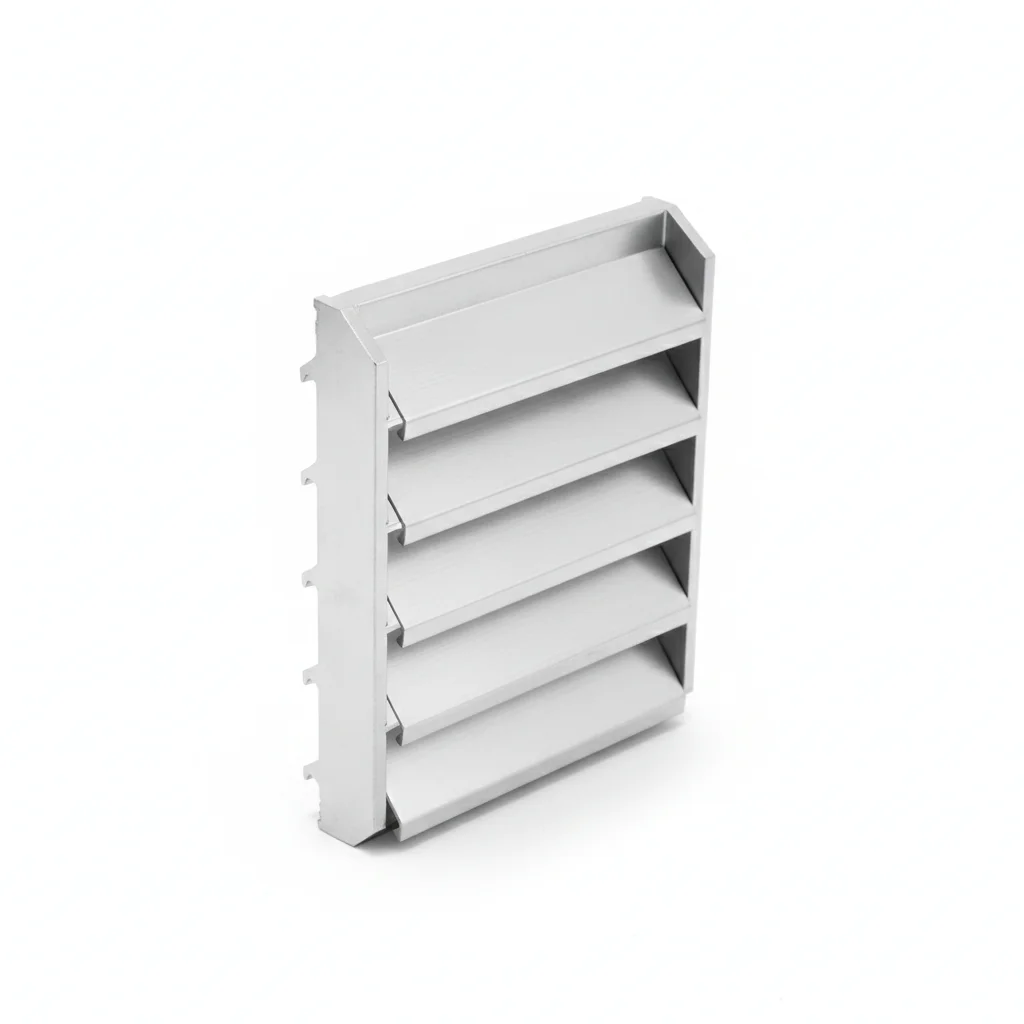

Алюминиевые жалюзи
Алюминий 6063-T5 · Анодирование ≥15 мкм

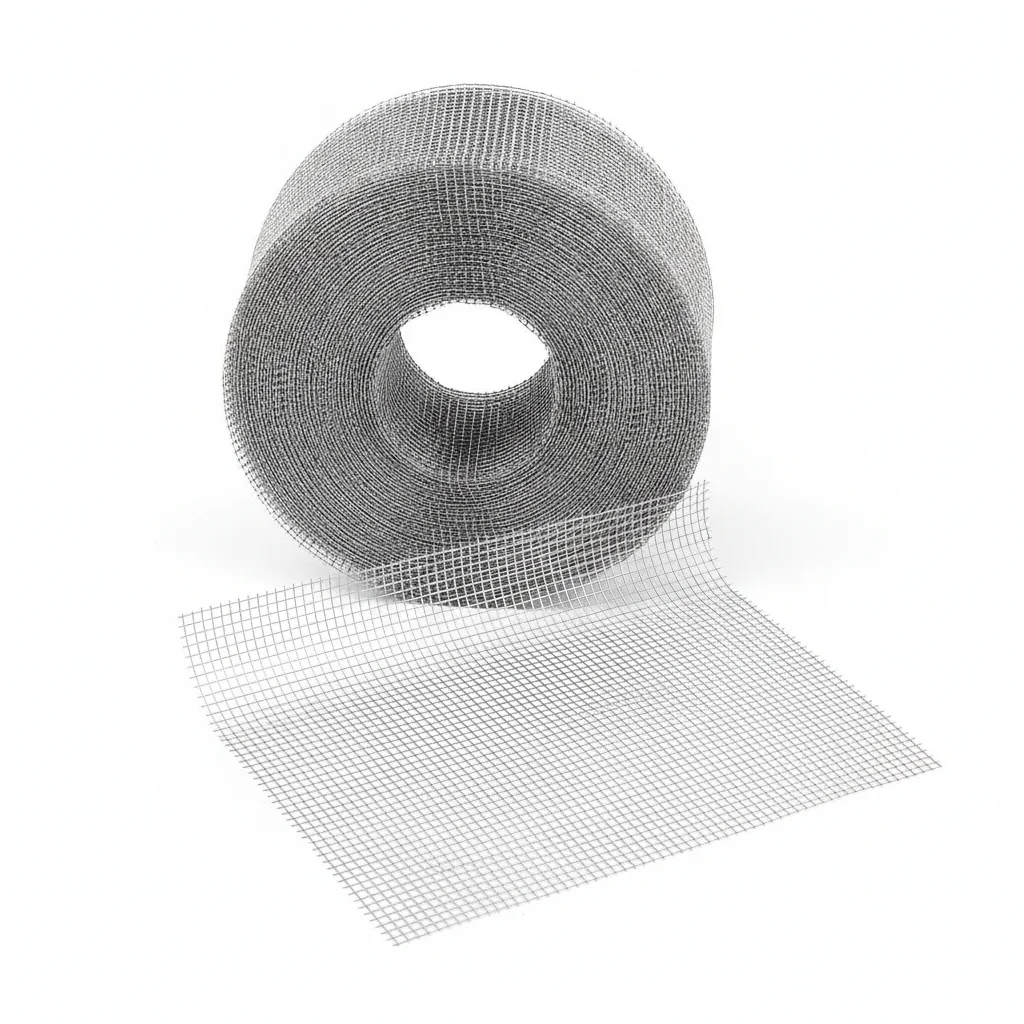

Противомоскитная сетка
Нержавеющая сталь 304 (UNS S30400) · Полотняное плетение, натуральная отделка

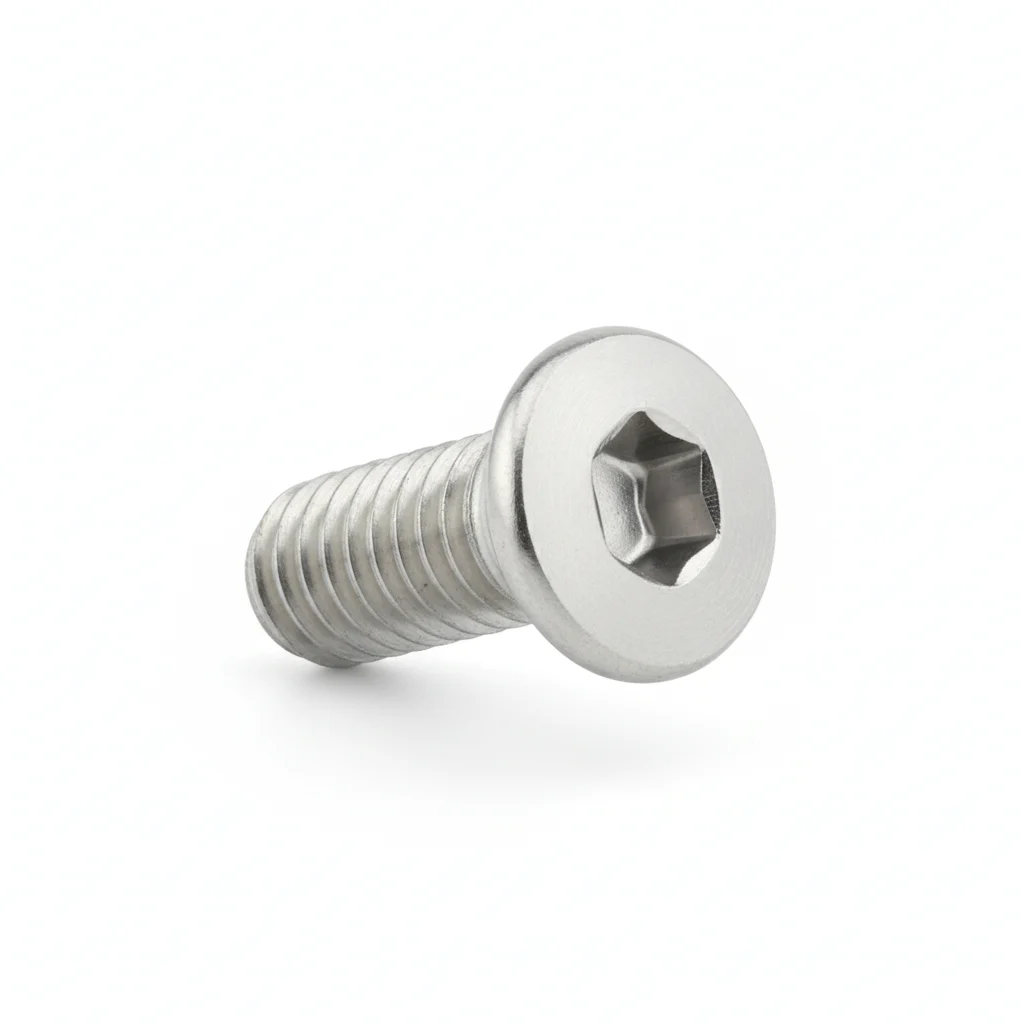

Потайной крепёжный винт
Нержавеющая сталь 304 (UNS S30400) · A2-70 (ISO 3506-1)
Плоская шайба
Нержавеющая сталь 304 · A2
| Алюминиевые жалюзи | Противомоскитная сетка | Потайной крепёжный винт | Уплотнительная лента | Плоская шайба | |
|---|---|---|---|---|---|
| Спецификация | Индивидуальный размер (ширина × высота × глубина) | 20 мешей (отверстие 0.9 мм) | M6×16 мм | Индивидуальный профиль (для чертежа сечения обращайтесь к нам) | M10-M12 |
| Материал | Алюминий 6063-T5 | Нержавеющая сталь 304 (UNS S30400) | Нержавеющая сталь 304 (UNS S30400) | Резина EPDM | Нержавеющая сталь 304 |
| Класс | Анодирование ≥15 мкм | Полотняное плетение, натуральная отделка | A2-70 (ISO 3506-1) | Твёрдость Шора A 60±5, чёрная | A2 |
| Покрытие | Анодированное (AA15), прозрачное или бронзовое | Натуральная (прокатная отделка) | Пассивированный | Гладкая, самоклеящаяся основа (опционально 3M™ VHB™) | Пассивированная |
| Коррозия | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -30°C до +50°C | -30°C до +80°C | -40°C до +85°C | -40°C до +120°C | -20°C до +80°C |
| Вес | ~1.2 кг/м² | ~0.3 кг/м² | ~6.5 г/шт. | ~0.15 кг/м | ~0.005 кг |
| MOQ | 10 м² | 5 рулонов (1.2 м × 30 м/рулон) | 1 000 шт. | 100 м | 500 шт. |
| Упаковка | Деревянный ящик, 2–4 шт./ящик | Крафт-бумажный рулон, индивидуальная упаковка | Пластиковый пакет, 100 шт./пакет, 10 пакетов/ящик | Катушка, 25 м/катушка, упакована в ПЭ-плёнку | Пластиковый пакет |
| Стандарт | GB/T 5237.2, ISO 7599 | ISO 9044, ASTM E2016 | ISO 3506-1, DIN 7991 | GB/T 18173.4, ASTM D1056 2A2 | ISO 7089 |
| Применение | Защита вентиляционного отверстия башни | Предотвращение проникновения насекомых и птиц | Крепление рамки жалюзи к фланцу башни | Водонепроницаемое уплотнение между жалюзи и фланцем башни | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Жалюзи должны быть установлены с лопастями, наклонёнными вниз на 15–30°, для предотвращения обратного тока дождевой воды. На наветренных сторонах уменьшите шаг лопастей на 20%, чтобы ограничить проникновение бокового дождя.
- Закрепите рамку жалюзи на фланце башни с помощью потайных болтов M6×16 мм с шагом 200–250 мм. Затяните с моментом 8–10 Н·м с использованием калиброванного ключа. Используйте гайки с нейлоновой вставкой – НЕ заменяйте их обычными гайками и пружинными шайбами.
- Очистите монтажную поверхность изопропиловым спиртом перед нанесением уплотнительной ленты из EPDM. Сожмите ленту до 25–30% от её исходной толщины. НЕ используйте силиконовый герметик — он разрушает EPDM и вызывает преждевременное отверждение.
- Натяните противомоскитную сетку и закрепите её с помощью струбцин из нержавеющей стали 304 и самонарезающих винтов с интервалом ≤150 мм. Обрежьте лишнюю сетку и обработайте все обрезанные кромки для предотвращения травм при техническом обслуживании.
- После установки проведите дымовой тест (или тест с бумажной салфеткой), чтобы проверить направление воздушного потока и убедиться в отсутствии утечек по периметру рамки.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Уплотнительная лента сжата >50% для «гарантии герметичности» | EPDM получает постоянную деформацию в течение 6 месяцев; появляются зазоры, и дождевая вода проникает в башню. | Сожмите EPDM до 25–30% от исходной толщины. Используйте щуп для проверки после затяжки болтов. |
| Обычные шестигранные гайки + пружинные шайбы вместо гаек с вставкой | Низкочастотная вибрация башни (0.2–0.5 Гц) ослабляет гайку в течение 3–6 месяцев. Жалюзи дребезжат, а затем отсоединяются. | Всегда используйте гайки с нейлоновой вставкой (DIN 985) с плоской шайбой снизу. Затягивайте по спецификации и помечайте герметизирующей краской. |
| Противомоскитная сетка закреплена нейлоновыми стяжками | Воздействие УФ-излучения делает нейлоновые стяжки хрупкими в течение 12 месяцев. Сетка провисает или отсоединяется, позволяя птицам проникнуть. | Используйте струбцины из нержавеющей стали 304 с самонарезающими винтами M4 с шагом ≤150 мм. |
Обслуживание
Наземные ветропарки: ежегодная проверка (продувка сжатым воздухом изнутри наружу). Проверьте момент затяжки болтов калиброванным ключом — повторно затяните любой болт с моментом ниже 80% от указанного. Осмотрите уплотнительную ленту на наличие трещин или постоянной деформации; замените при отверждении. Проверьте противомоскитную сетку на наличие отверстий >5 мм; заделайте или замените повреждённый участок. Очищайте жалюзи мягким моющим средством и щеткой с мягкой щетиной — НЕ используйте мойку высокого давления (повреждает анодированное покрытие).
B
План Б · Защита от мелкого песка для пустынных/гобийских ветряных электростанций
C3 Засушливый, -30~55°C, частые песчаные бури ≥25 м/с
Стандарт: IEC 61400-1, GB/T 5237.2, ISO 9044
Алюминиевые жалюзи (двойное уплотнение)
EPDM резина · Анодированный ≥15μm + щеточное уплотнение
Мелкоячеистая нержавеющая стальная сетка от насекомых
304 нержавеющая сталь (UNS S30400) · Полотняное плетение, натуральное покрытие
Потайной крепежный винт
304 нержавеющая сталь (UNS S30400) · A2-70 (ISO 3506-1)
| Алюминиевые жалюзи (двойное уплотнение) | Мелкоячеистая нержавеющая стальная сетка от насекомых | Потайной крепежный винт | Уплотнительная лента | Трубка для очистки от пыли сжатым воздухом | |
|---|---|---|---|---|---|
| Спецификация | Индивидуальный (ширина × высота × глубина) | 30 меш, отверстие 0.6 мм (двойная: 30 + 12 меш) | M6×16mm | Индивидуальный профиль (двойная губка с пылезащитным скребком) | Быстросъемный соединитель DN10 (ISO 6150 B-profile) |
| Материал | EPDM резина | 304 нержавеющая сталь (UNS S30400) | 304 нержавеющая сталь (UNS S30400) | EPDM резина | 304 нержавеющая сталь |
| Класс | Анодированный ≥15μm + щеточное уплотнение | Полотняное плетение, натуральное покрытие | A2-70 (ISO 3506-1) | Shore A 60±5, черная | Натуральная, электрополированная внутренняя поверхность |
| Покрытие | Анодированный (AA15) + щеточное уплотнение из нейлона, обращенное наружу | Натуральное (миловое покрытие) | Пассивированный + PTFE антипылевое покрытие | Гладкая, самоклеящаяся основа | Натуральная (внешняя), электрополированная (внутренняя) |
| Коррозия | Не применимо (полимер) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | Не применимо (полимер) | C3 (ISO 12944-2) |
| Темп. | -30°C to +55°C | -30°C to +80°C | -30°C to +80°C | -30°C to +120°C | -30°C to +80°C |
| Вес | ~1.5 kg/m² | ~0.5 kg/m² (двойная) | ~6.5 g/штука | ~0.18 kg/m | ~0.3 kg/комплект (включая монтажную скобу) |
| MOQ | 10 m² | 5 рулонов (1.2m × 30m/рулон) | 1,000 штук | 100 m | 10 комплектов |
| Упаковка | Деревянный ящик с пакетом десиканта, 2 единицы/ящик | Рулон из крафт-бумаги, индивидуально упакованный | Пластиковый пакет, 100 шт./пакет, 10 пакетов/коробка | Рулон, 25 м/рулон, упакован в ПЭ пленку | ПЭ пакет, 1 комплект/пакет, с установленной пылезащитной заглушкой |
| Стандарт | GB/T 5237.2, IEC 60529 IP5X (dust-protected) | ISO 9044, ASTM E2016-20 | ISO 3506-1, DIN 7991 | GB/T 18173.4 | ISO 6150, GB/T 14525 |
| Применение | Улучшенное уплотнение в песчаных районах | Блокировка мелкого песка (≥0.05 мм) и летающих насекомых | Крепление рамы жалюзи к фланцу башни — устойчивый к песку | Водонепроницаемое и пылезащитное уплотнение между жалюзи и фланцем | Удобна для продувки пыли изнутри наружу во время осмотров |
Монтаж и обслуживание
Порядок монтажа
- Установите жалюзи с двойным уплотнением: основное липовое уплотнение + дополнительное щеточное уплотнение. Щеточное уплотнение обращено наружу для перехвата крупного песка до того, как он достигнет липа. Убедитесь, что оба уплотнения обеспечивают непрерывный контакт по всему периметру.
- Используйте нержавеющую стальную сетку от насекомых с размером ячейки 30 меш (отверстие 0.6 мм). Установите двойную сетку: наружный слой 30 меш для песка, внутренний слой 12 меш для поддержки конструкции. Зажмите оба слоя вместе одним набором планок.
- Установите быстросъемное соединение для сжатого воздуха DN10 на внутренней стороне рамы жалюзи. Проложите нейлоновую трубку диаметром 8 мм вниз до удобной высоты (1.2–1.5 м над площадкой) для доступа к обслуживанию. Закройте соединение заглушкой, когда оно не используется.
- Все внешние крепежные изделия: минимум нержавеющая сталь 304. В районах с осадками pH <5 (кислотные пустынные почвы), улучшите до 316L для винтов, подверженных воздействию преобладающего направления ветра.
- После установки создайте давление внутри башни до +50 Па и удерживайте в течение 5 минут. Падение давления не должно превышать 10 Па. Это проверяет целостность двойного уплотнения.
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Однослойная сетка 20 меш, используемая в пустынной среде | Мелкий песок (0.05–0.5 мм) проходит через; отложения 2–3 мм глубиной на охлаждающих ребрах трансформатора за один сезон песчаных бурь, снижая эффективность охлаждения на 30–40%. | Используйте минимум 30 меш (отверстие 0.6 мм). Двойная конструкция: наружный слой 30 меш + внутренний слой 12 меш для механической поддержки. |
| Быстросъемное соединение для сжатого воздуха не закрыто заглушкой между визитами по обслуживанию | Песок и насекомые проникают через открытое соединение; пыль накапливается внутри быстросъемного клапана, вызывая его заклинивание. | Установите пружинную самозакрывающуюся пылезащитную заглушку (совместимую с ISO 6150 B-profile). Проверяйте уплотнение заглушки ежегодно. |
| Одно липовое уплотнение без щеточного предфильтра в среде Гоби | Крупный песок (1–3 мм) истирает липовое уплотнение в течение 2–3 лет, создавая пути утечки для мелкого песка. | Используйте конфигурацию с двойным уплотнением: щеточное уплотнение, обращенное наружу (предфильтр) + липовое уплотнение, обращенное внутрь (основной барьер). |
Обслуживание
Ветряные электростанции в Гоби/пустыне: полугодичный осмотр (после каждого сезона песчаных бурь — обычно март-апрель и сентябрь-октябрь). Продуйте пыль из жалюзи и сеток сжатым воздухом изнутри наружу (макс. 0.6 МПа, чтобы не повредить сетку). Осмотрите щеточное уплотнение на износ — замените, если высота щетин <50% от первоначальной. Проверьте сжатие двойного уплотнения с помощью щупа. Промойте быстросъемное соединение сжатым воздухом перед подключением шланга. Замените сетку от насекомых, если >5% отверстий сетки увеличены из-за истирания песком.
C
План C · Максимальная защита для морских ветряных электростанций
C5-M морская, -20~60°C, ветер ≤70 м/с, солевой туман ≥1000 мг/м²·день
Стандарт: IEC 61400-3 (offshore), NORSOK M-001, ISO 3506-1
Противомоскитная сетка
Нержавеющая сталь 316L (UNS S31603 / 1.4404) · Электрополированная, обычное плетение
Потайной шуруп
Нержавеющая сталь 316L (UNS S31603 / 1.4404) · A4-80 (ISO 3506-1)
Плоская шайба
Нержавеющая сталь 304 · A2
| Жалюзи | Противомоскитная сетка | Потайной шуруп | Уплотнительная лента | Плоская шайба | |
|---|---|---|---|---|---|
| Спецификация | Индивидуальный, Двойное уплотнение (ширина × высота × глубина) | 20 Mesh (0.9mm aperture) | M6×16mm | Custom profile | M10-M12 |
| Материал | Нержавеющая сталь 316L (UNS S31603 / 1.4404) | Нержавеющая сталь 316L (UNS S31603 / 1.4404) | Нержавеющая сталь 316L (UNS S31603 / 1.4404) | Резина EPDM | Нержавеющая сталь 304 |
| Класс | Электрополированная, Ra ≤0.8μm | Электрополированная, обычное плетение | A4-80 (ISO 3506-1) | Shore A 75±5, black | A2 |
| Покрытие | Электрополированная по ASTM B912, Ra ≤0.8μm, пассивированная по ASTM A967 | Электрополированная по ASTM B912 | Электрополированная + предварительно нанесенный противозадирный состав на основе никеля | Гладкая, самоклеящаяся основа (без силикона) | Passivated |
| Коррозия | C5-M (ISO 12944-2), PREN ≥24 | C5-M (ISO 12944-2) | C5-M (ISO 12944-2) | Not applicable (polymer) | C3 (ISO 12944-2) |
| Темп. | -20°C to +60°C | -20°C to +80°C | -20°C to +85°C | -20°C to +200°C | -20C to +80C |
| Вес | ~2.8 kg/m² (316L density ~8.0 g/cm³) | ~0.35 kg/m² | ~6.6 g/piece | ~0.22 kg/m | ~0.005kg |
| MOQ | 5 m² | 3 rolls (1.2m × 30m/roll) | 500 pieces | 50 m | 500 pcs |
| Упаковка | Пленка VCI (летучий ингибитор коррозии) + деревянный ящик, упаковка с осушителем, индивидуальная упаковка | Пленка VCI + рулон крафт-бумаги | Пакет VCI, 50 pcs/bag, 10 bags/VCI-lined carton | Пленка VCI + катушка, 25m/coil | Plastic bag |
| Стандарт | ASTM A240/A240M, NORSOK M-001, EN 10204 3.1 | ISO 9044, ASTM E2016-20, NORSOK M-001 | ISO 3506-1, DIN 7991, NORSOK M-650 | ASTM D2000 M2HK7, NORSOK M-710 | ISO 7089 |
| Применение | Морская платформа, среда C5-M | Для защиты от птиц и насекомых на морских платформах | Крепление морских жалюзи — все позиции | Уплотнение между жалюзи и фланцем от солевого тумана на морских платформах | Распределение нагрузки |
Монтаж и обслуживание
Порядок монтажа
- Все компоненты жалюзи должны быть из нержавеющей стали 316L (UNS S31603). Проверьте сертификаты материалов (3.1 в соответствии с EN 10204) для каждого партийного номера перед установкой. Смешивание 304 и 316L в одной сборке приведет к гальванической коррозии в атмосфере, насыщенной солью.
- Электрополируйте все поверхности 316L до Ra ≤0.8μm после изготовления. Электрополирование удаляет встроенное в поверхность загрязнение железом от инструментов и создает пассивный оксидный слой хрома, который противостоит питтинговой коррозии в хлоридных средах.
- Установите жалюзи с уплотнительными лентами FKM (фторэластомер, например, Viton™) — не EPDM. FKM лучше противостоит солевому туману, ультрафиолету и озону, чем EPDM в морских условиях. Сожмите до 20–25% (FKM жестче, чем EPDM).
- Все крепежные элементы: марки 316L A4-80. Нанесите морской противозадирный состав на основе никеля (например, Loctite® 77124) на резьбу перед сборкой. Затяните болты M6 моментом 8–10 N·m. НЕ превышайте — 316L имеет меньший предел текучести, чем углеродистая сталь.
- После установки проведите испытание на положительное давление +100 Pa с помощью мыльного раствора для проверки пузырей вокруг всех уплотнений и крепежных элементов. Документируйте все значения момента затяжки и непрерывность уплотнения в отчете об установке для классификационного общества (DNV/ABS/BV).
Типичные ошибки
| ✕ Ошибка | Последствие | ✓ Верно |
|---|---|---|
| Использование крепежных элементов из нержавеющей стали 304 в морской среде C5-M | Крепежные элементы из 304 развивают щелевую коррозию в течение 6–12 месяцев под воздействием солевого тумана. Резьбы заедают и срезаются при попытке удаления для технического обслуживания, что требует деструктивного извлечения. | Все крепежные элементы должны быть марки 316L (1.4404) не ниже A4-80. Предпочтительно электрополированное покрытие. Нанесите противозадирный состав на основе никеля на все резьбы. |
| Использование уплотнительной ленты EPDM на морских платформах вместо FKM | EPDM впитывает соль и разбухает, теряя 40% своей компрессионной установленности в течение 2 лет. Соединения открываются, позволяя солевому туману проникать в башню, вызывая коррозию электрических клемм и шин. | Используйте уплотнительные ленты FKM (Viton™), рассчитанные на непрерывную работу от -20°C до +200°C с отличной устойчивостью к солевому туману, ультрафиолету и озону. |
| Пропуск электрополирования — использование 316L в сваренном или только протравленном состоянии | Встроенное в поверхность железо от инструментов изготовления (шлифовальная пыль, металлические щетки) инициирует питтинговую коррозию в течение нескольких недель морского воздействия. | Электрополируйте все компоненты 316L до Ra ≤0.8μm. Проведите тест ферроксилом (ASTM A380) на случайных образцах для подтверждения отсутствия загрязнения железом на поверхности. |
Обслуживание
Морские ветряные электростанции: квартальный осмотр (доступ дорогой — совместите с плановым техническим обслуживанием турбин). Проверяйте наличие питтинговой коррозии на поверхности жалюзи с помощью увеличительного стекла 10× — любая ямка глубиной >0.5mm требует замены поврежденного компонента. Проверяйте сжатие уплотнения FKM с помощью щупа — замените, если компрессионная установленность превышает 30%. Осматривайте все крепежные элементы на предмет щелевой коррозии под головкой — заменяйте любые с оранжевыми/коричневыми пятнами. Очищайте противомоскитную сетку пресной водой (НЕ морской) и мягкой щеткой для удаления солевых отложений. Ежегодно наносите противозадирный состав на доступные резьбы крепежных элементов.
Возможности поставщика
Качество, поставка и индивидуальное производство
Контроль качества
- ✓Сертификаты материалов MTC с каждой партией
- ✓Выборочный контроль твёрдости, соляного тумана и коэффициента трения для ключевых деталей
- ✓100% контроль или выборочный контроль по AQL перед отгрузкой
Поставка
- ✓Стандартные изделия под заказ: 7-15 дней
- ✓Нестандартные изделия: 25-45 дней
- ✓Поддержка FOB/CIF/DDP
Индивидуальное производство
- ✓Анализ чертежей и подбор материала
- ✓Нестандартные размеры, головки и резьба
- ✓Поддержка мелкосерийного изготовления образцов
Сертификация и документы
- ✓Сертификаты материалов (MTC)
- ✓Отчёты спектрального анализа
- ✓Отчёты испытаний в соляном тумане (по запросу)
Мин. заказ: Без минимального объёма заказа для стандартных изделий; для нестандартных — оценка по сложности технологического процесса
Частые вопросы
Часто задаваемые вопросы
Рекомендуемое чтение
Продолжить чтение и следующий шаг
За пределами технических характеристик
Найти правильный завод, контролировать качество, поставить вовремя — настоящая сложность. Мы покрываем крепёж, резину, пластики и промышленные ткани — четыре категории. Одна команда от начала до конца.
Возможности поставки →
