مثبتات شفة الأنابيب والتوصيلات: مقارنة المواد والطلاءات ومخاطر التركيب
بالنسبة للأنابيب الصناعية، يمكن أن يؤدي اختيار درجة برغي شفة أو مادة حشية خاطئة إلى تسربات أو أعطال. قارن الخطة أ (ماء/هواء منخفض الضغط) مع الخطة ب (حرارة عالية وضغط مرتفع/كيماويات) التي تغطي درجات البراغي ومواد الحشيات وخطوات التركيب الحرجة مثل الربط الساخن لمنع فقدان الشد المسبق وقذف الأنبوب
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأمور تحدث كل يوم في الخط الأمامي."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
براغي شفة درجات الحرارة العالية غير مربوطة ساخنة مما يسبب تسربات أثناء التشغيل
عندما يتم تسخين خط بخار من درجة حرارة الغرفة إلى 400 درجة مئوية، يتمدد الشفة والبرغي بشكل مختلف→يتناقص الشد المسبق للبرغي بنسبة 30-50% أثناء التسخين (تقدير تقريبي). بدون الربط الساخن→ينخفض ضغط الختم المتبقي عن الحد الأدنى المطلوب→تسربات دقيقة في الحشية→يؤدي البخار إلى تآكل الحشية→يتصاعد التسرب. يجب ربط الأنابيب ذات درجات الحرارة العالية (>200 درجة مئوية) ساخنة فور التسخين الأول — إعادة الربط إلى 100% من عزم الربط المستهدف بينما تكون ساخنة. ضع علامات محاذاة بعد الربط الساخن — تحقق من عدم المحاذاة أثناء الجولات.
إجراءات التصحيح
يجب 'الربط الساخن' للأنابيب ذات درجات الحرارة العالية (>200 درجة مئوية) فور الوصول إلى درجة حرارة التشغيل لأول مرة — استخدم مفتاح عزم لإعادة ربط جميع براغي الشفة بنمط متقاطع إلى 100% من عزم الربط الأولي بينما تكون ساخنة. يتطلب الربط الساخن عاملين — أحدهما يمسك المفتاح والآخر يراقب درجة الحرارة، مع ارتداء قفازات عالية الحرارة + واقي للوجه. بعد الربط الساخن، ضع علامات محاذاة على البراغي والصواميل — تحقق من عدم المحاذاة (علامة على دوران البرغي) أثناء الجولات.
الخطر-02
عمق إدخال أنبوب توصيلة الحلقة غير كافٍ مما يسبب قذف الأنبوب
مبدأ الختم في توصيلات الحلقة هو أن حافة القطع في الحلقة تعض في جدار الأنبوب عند شد الصامولة، مشكلة خط ختم. إذا لم يتم إدخال الأنبوب بالكامل قبل التركيب→تقطع الحلقة بالقرب من نهاية الأنبوب بدلاً من الجدار→عمق 'العضة' غير كافٍ تحت الضغط→يندفع الأنبوب محوريًا خارج الحلقة→يخرج الأنبوب بأكمله مثل 'قذيفة'→مما يؤذي الأفراد والمعدات.
إجراءات التصحيح
يجب أن يتبع تركيب الحلقة طريقة 'أدخل-حدد-اربط' ثلاثية الخطوات: ① أدخل الأنبوب بالكامل في جسم التوصيلة→② ضع علامة على الأنبوب عند وجه جسم التوصيلة→③ اربط الصامولة حتى تبدأ الحلقة في العض (تشعر بزيادة مفاجئة في عزم الربط)→ثم اربط 1-1/4 لفة إضافية. بعد التركيب، قم بقياس المسافة بين الصامولة وجسم التوصيلة (يجب أن تطابق القيمة المحددة من الشركة المصنعة ±0.5 مم). يجب استبدال الحلقات المستخدمة (الحلقة القديمة مشوهة ولا يمكنها الختم مرة أخرى في نفس الموضع).
الخطر-03
زحف برغي الفولاذ المقاوم للصدأ عند درجات الحرارة العالية يسبب انخفاض قوة الشد المسبق
تحت ظروف تتجاوز 400 درجة مئوية، تتعرض براغي الفولاذ المقاوم للصدأ 316 لانخفاض في قوة الشد المسبق بنسبة 35% بعد 200 ساعة من التشغيل بسبب الزحف، مما يقلل إجهاد التثبيت المتبقي على سطح إحكام الشفة إلى 2.5 ميجا باسكال (أقل من المتطلب التصميمي البالغ 4.0 ميجا باسكال)، مما يسبب تسرب الوسيط.
إجراءات التصحيح
استبدلها ببراغي من سبيكة النيكل فائقة التحمل GH4169، واستخدم مفتاح عزم هيدروليكي للربط على ثلاث مراحل بنمط متقاطع حتى عزم ربط مستهدف يبلغ 550 نيوتن متر. أعد الربط على الساخن خلال 24 ساعة من التشغيل لضمان ألا تقل قوة الشد المسبق المتبقية عن 90% من القيمة التصميمية.
رؤى خاصة بظروف التشغيل
سلامة وصلة الشفة: 3 فحوصات حرجة قبل الشراء
غالبًا ما تحدث تسريبات وصلة الشفة بسبب تفاصيل مهملة في مادة البرغي، وتوافق الحشية، وإجراءات التركيب. استخدم قائمة الفحص هذه للتحقق من مواصفات مثبتات الشفة
ما يجب التحقق منه
- 1درجة البرغي مقابل درجة الحرارة: الدرجة 8. استخدم الدرجة 10.9 أو أعلى للخدمات ذات درجات الحرارة العالية لتقليل الزحف
- 2توافق مادة الحشية: حشيات EPDM مخصصة للماء/الهواء فقط؛ يتطلب 304 + جرافيت مرن للخدمات عالية الحرارة أو الكيميائية لمنع الانفجار
- 3وإلا، تنخفض قوة الشد المسبق بنسبة 30-50% (تقدير تقريبي)
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| درجة البرغي والطلاء | الدرجة 8.8 بالجلفنة بالغمس الساخن كافية للماء/الهواء منخفض الضغط؛ الدرجة 10.9 مع طلاء مناسب مطلوبة للضغط العالي أو الحرارة العالية لتجنب الزحف والتآكل | حدد درجة البرغي (مثل 8.8 أو 10.9)، والمادة (مثل 35CrMoA)، وسماكة الطلاء (مثل) |
| مادة الحشية وأبعادها | يمكن أن تسبب مادة الحشية الخاطئة هجومًا كيميائيًا أو تدهورًا حراريًا، مما يؤدي إلى تسرب | حدد مادة الحشية (مثل EPDM للماء، 304 + جرافيت مرن للحرارة العالية)، والحجم (DN15-DN300)، والمعيار (مثل ASME B16.5) |
| إجراء التركيب للربط على الساخن | بدون الربط على الساخن، تنخفض قوة الشد المسبق للبرغي عند درجات الحرارة العالية، مما يسبب تسرب الشفة ومخاطر السلامة | اطلب إجراء الربط على الساخن وفقًا لـ ASME PCC-1: أعد الربط إلى 100% من عزم الربط المستهدف بعد التسخين الأول، وحدد خطوط المحاذاة |
| عمق إدخال أنبوب التركيب الخرطومي | يمكن أن يؤدي عمق الإدخال غير الكافي إلى قذف الأنبوب تحت الضغط، مما يؤدي إلى إصابة وفشل النظام | حدد الحد الأدنى لعمق إدخال الأنبوب وفقًا لتعليمات الشركة المصنعة؛ تحقق أثناء التركيب |
البيانات مبنية على الممارسات القياسية لوصلات الشفة. يجب التحقق من قيم عزم الربط الفعلية وفترات الربط على الساخن وفقًا لمواصفات المشروع
مستوى الدليل: مدعوم بالمعايير
المرجع الفني للقطاع
قائمة التحقق من فشل مسامير شفة الأنابيب في درجات الحرارة العالية: درجة حرارة التفعيل، ودليل القبول، والإجراء التصرفي
فوق 350°C، لم يعد عدو مسمار شفة البخار هو 'عدم كفاية المتانة' بل التدهور المرتبط بالزمن: استرخاء الزحف، والجرفتة، وممارسة العمل وجودة التجميع لكل منها حد تفعيل واضح. نفّذ كل صف عند الاستلام — تحقق أولاً مما إذا كانت درجة الحرارة تتجاوز الحد، ثم أكد أي وثيقة تُعد دليلاً.
| نمط الفشل | حد التفعيل | دليل القبول القابل للتحقق | الإجراء التصرفي |
|---|---|---|---|
| استرخاء الزحف في درجات الحرارة العالية (فقدان التحميل المسبق) | الخدمة طويلة الأمد فوق 350°C؛ تحصر الممارسة طويلة الأمد B7 عند حوالي 450°C و B16 عند حوالي 537°C؛ تسمح ASTM A193 S8 باسترخاء 345 MPa إلى ≥117 MPa في اختبار 100 h عند 454°C (حوالي 66%) | درجة شهادة المادة وفئة الشراء (35CrMo ≤525°C، 25Cr2MoV ≤575°C)؛ بنود التصدير وفق A193 B7/B16 مع التحقق من اشتراط درجة حرارة التقسية | الإجهاد المسموح في نطاق الزحف يتضمن حسم الاسترخاء (B31.3 Table A-2 note 15)؛ إعادة الشد حسب الإجراء بعد بدء التشغيل (startup retorque) |
| تقصف الجرفتة (منخفض التكرار، عالي العواقب) | قد يتجرْفت الفولاذ الكربوني والفولاذ الكربوني-المنغنيزي عند التعرض طويل الأمد فوق 427°C، والفولاذ الكربوني-الموليبدنومي فوق 468°C (B31.3 Table A-1 notes 57/58)؛ لا يُوصى بالفولاذ الكربوني-½-موليبدنوم فوق 427°C | للخدمة فوق 427°C، استبعد درجات الكربون والكربون-الموليبدنوم من شهادة المادة؛ تحقق من حالة المعالجة الحرارية | الاختيار وفق الدرجة الخاصة HG/T 20613؛ تحصر ممارسة التوربينات 25Cr2MoV عند ≤510°C |
| أعمال الشد تحت الضغط / على الساخن (أعلى مخاطر على الأفراد) | شد أو فك مسامير الشفة تحت الضغط أو عند درجة الحرارة — تتعرض المسامير المتبقية لحمل زائد متتالٍ ينتهي بالكسر الانفجاري وانطلاق الوسط | وثائق إجراء إعادة الشد على الساخن وسجلات تصاريح العمل (تُنفذ وفق إجراء البند 7.3.7 من GB 50235، وإجراء التجميع PCC-1) | يُسمح فقط بإعادة الشد الساخن المتحكم بها في الموقع؛ استبدلت ASME PCC-1 ما كان يُسمى ميدانياً 'hot torque' بإعادة الشد بعد بدء التشغيل (startup retorque) |
| التحميل المسبق للتجميع غير المتحكم به (أكبر متغير تسريب يمكن التحكم به) | تشتت الاحتكاك بطريقة العزم (85-95% من العزم المطبق يُستهلك بالاحتكاك) مع تأرجح التشحيم (حوالي 50% عزم إضافي عند عدم التشحيم) مع دقة الأداة (5-15%) | سجلات معايرة مفاتيح العزم؛ إجهاد التركيب المستهدف 50%-70% من حد الخضوع (TSG 31 note 3-9) | وفق TSG 31: التحكم الإلزامي في حمل التركيب الأقصى للمسامير لوصلة GC1/الدورات القاسية؛ الشد الهيدروليكي للمقاسات الكبيرة؛ الاحتفاظ بسجلات التجميع |
لا تُستخدم تقديرات تقريبية من حيث الرتبة المقدارية في هذه الخانة.
المرجع الفني للقطاع
تحقق من الإصدار أولاً: نافذة الانتقال المعياري 2025-2026 للأنابيب الصناعية
تمثل الفترة 2025-2026 نافذة انتقال مركّزة لمعايير الأنابيب الصناعية: GB/T 20801 و GB/T 150 و EN 1591 و MSS SP-58 و TSG 31 جميعها تغيّرت إصداراتها. عند ورود المعايير في ورقة بيانات طلب عرض السعر أو في وثائق القبول، تحقق من الإصدار قبل الاستناد إلى البند.
GB/T 20801.1/.5-2025 (pressure piping · industrial piping): سارٍ اعتباراً من 2026-05-01؛ إصدار 2020 للأجزاء .1-.6 ملغى؛ إصدارات 2025 للأجزاء .2/.3/.4/.6 لم تُرَ بعد — تحقق من حالة النشر قبل الاستشهادGB/T 150.1~.4-2024 (pressure vessels): سارٍ اعتباراً من 2025-02-01، يحل محل إصدار 2011 — وهو كود جانب الوعاء المقابل لفلنجات الأنابيبEN 1591-1:2024 (flange-joint design calculation): تم سحب إصدار 2013 بتاريخ 2024-10-04؛ يُستخدم مقترناً مع EN 13555:2021 (gasket parameter testing)ASME B31.3-2024 (Process Piping, current): لا يزال إصدار 2020 شائع الاستخدام على نطاق واسع — يُستشهد بالإصدار حسب المتفق عليه في المشروعMSS SP-58-2025 (Pipe Hangers and Supports): إصدار 2025 يحل محل إصدار 2018TSG 31-2025 (industrial piping safety regulation): سارٍ اعتباراً من 2026-01-01، يحل محل TSG D0001-2009 — الاستشهادات التنظيمية تتبع اللائحة الجديدة
المعايير المدرجة في هذه الخانة — GB/T 20801.1/.5-2025 و GB/T 150.1~.4-2024 و EN 1591-1:2024 و EN 13555:2021 و ASME B31.3-2024 و MSS SP-58-2025 و TSG 31-2025 — جميعها معايير علنية؛ يُذكر فقط رقم المعيار وحالة الإصدار ونطاق التطبيق للاسترشاد في التوريد، بينما تُحكم البنود بالإصدارات السارية للمعايير؛ إصدارات 2025 من الأجزاء .2/.3/.4/.6 من GB/T 20801 لم تُرَ علناً حتى الآن. لا تُستخدم في هذه الخانة أي تقديرات تقريبية لترتيب المقدار.
المرجع الفني للقطاع
اشترِ 'التحميل المسبق المتحكم به' مع البراغي: ثلاثة بنود لطلب عرض سعر براغي الفلنجات عالية الحرارة
تتركز حالات فشل براغي فلنجات الحرارة العالية في النطاق فوق 350°C، حيث يصعب على طريقة العزم الحفاظ على التحميل المسبق ضمن النافذة المستهدفة. إن تضمين التركيب المتحكم به في بنود طلب عرض السعر أقل تكلفة من تشديد القبول لاحقاً — حيث ينتقل دليل القبول من 'قيمة عزم حقلية' إلى 'إجراء مع سجلات'.
- خطوط الفئة GC1 والخطوط ذات التدوير القاسي والتدوير الحراري المتكرر: تفرض TSG 31-2025 (سارية اعتباراً من 2026-01-01) إلزامية 'التحكم بحمل تركيب البراغي الأقصى'، ويُنفذ وفق GB/T 20801 و GB/T 32270 — اشترط على المورد إرفاق وثائق الإجراء بورقة البيانات
- الوصلات عالية الحرارة / كبيرة القطر: أدرج في ملخص العمل 'الشد الهيدروليكي أو طريقة مكافئة للتحكم المباشر بالحمل' — موثوقية قراءة العزم محدودة بسبب تشتت الاحتكاك، بينما يتحكم الشد الهيدروليكي بالحمل مباشرة ويصبح العزم سجلاً داعماً
- سجلات التركيب وأخذ العينات: اشترط بقاء سجلات التركيب محفوظة مع أخذ عينات للفحص — يجب أن تكون الوصلة المشدودة مسبقاً قابلة للتتبع إلى حملها وطريقة التحكم المستخدمة
- نطاق التوريد: وسّع نطاق 'البراغي فقط' إلى 'البراغي + إجراء الشد + خدمة العزم/الشد' — بما يتوافق مع منظومة التركيب المتحكم به في ASME PCC-1؛ استفسر عن شكل الخدمة عند الطلب
لا تُستخدم في هذه الخانة أي تقديرات تقريبية لترتيب المقدار.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
اقتصادي
الحل B
قياسي
الحل C
أنابيب عمليات الضغط العالي >10MPa
أكثر من 20 عامًا
ممتاز
| A · أ · ماء/هواء منخفض الضغط | B · ب · درجة حرارة عالية / ضغط عالٍ / مواد كيميائية | C · الخطة ج · الضغط العالي/الضغط العالي جدًا | |
|---|---|---|---|
| 1. برغي شفة | |||
| المواصفة | M12-M20 درجة 8.8 | M20-M36 | M20-M36 |
| المادة | 35CrMoA | 35CrMoA | 35CrMoA |
| الدرجة | درجة 8.8 مجلفن بالغمس الساخن | الدرجة 10.9 | الدرجة 10.9 |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر ISO 1461 |
| 2. حشية شفة | |||
| المواصفة | DN15-DN200 | DN15-DN300 | DN15-DN300 |
| المادة | مطاط EPDM | 304 + جرافيت مرن | 316L + جرافيت مرن |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر ISO 1461 |
1برغي شفة
المواصفة
A
M12-M20 درجة 8.8
B
M20-M36
C
M20-M36
المادة
A
35CrMoA
B
35CrMoA
C
35CrMoA
الدرجة
A
درجة 8.8 مجلفن بالغمس الساخن
B
الدرجة 10.9
C
الدرجة 10.9
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر ISO 1461
2حشية شفة
المواصفة
A
DN15-DN200
B
DN15-DN300
C
DN15-DN300
المادة
A
مطاط EPDM
B
304 + جرافيت مرن
C
316L + جرافيت مرن
التشطيب
A
مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461
B
مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر ISO 1461
A
أ · ماء/هواء منخفض الضغط
معيار C3 وفقًا لـ ISO 12944-2

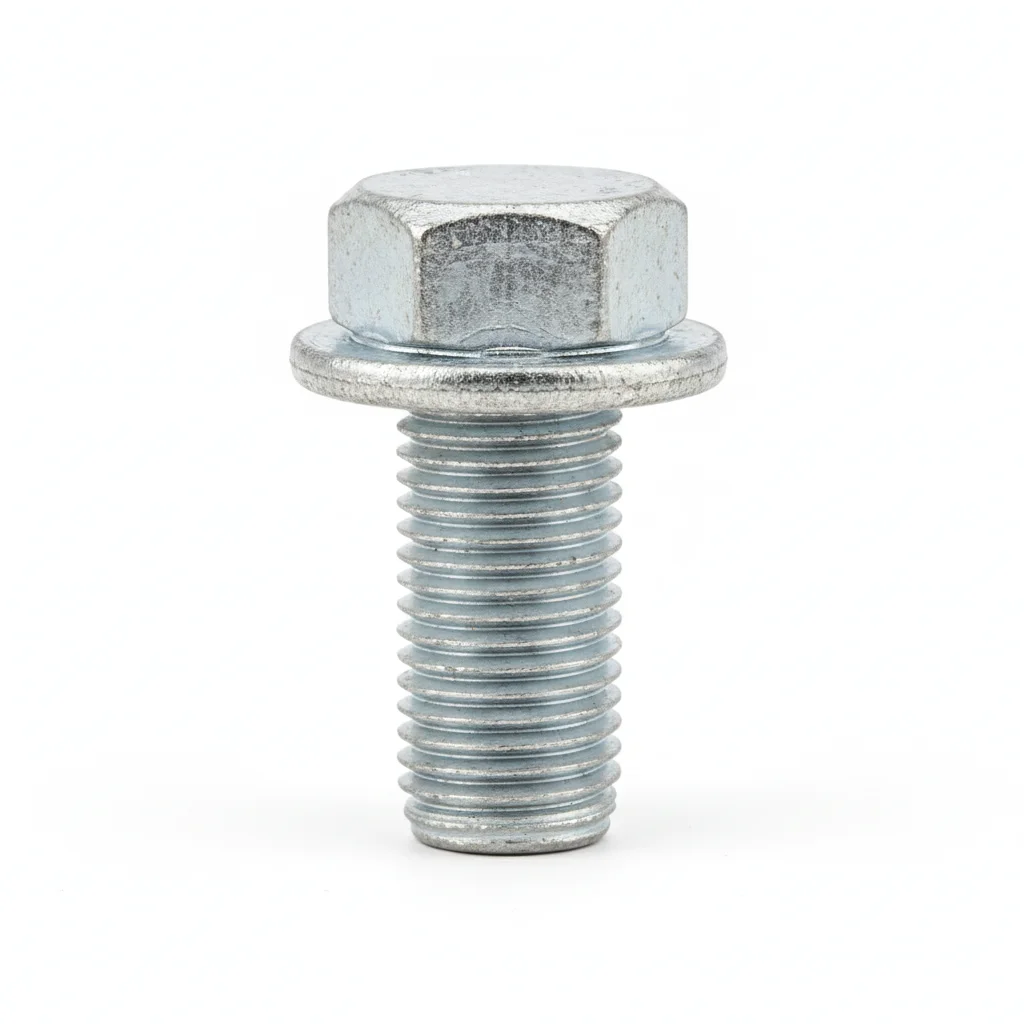

برغي شفة
35CrMoA · درجة 8.8 مجلفن بالغمس الساخن

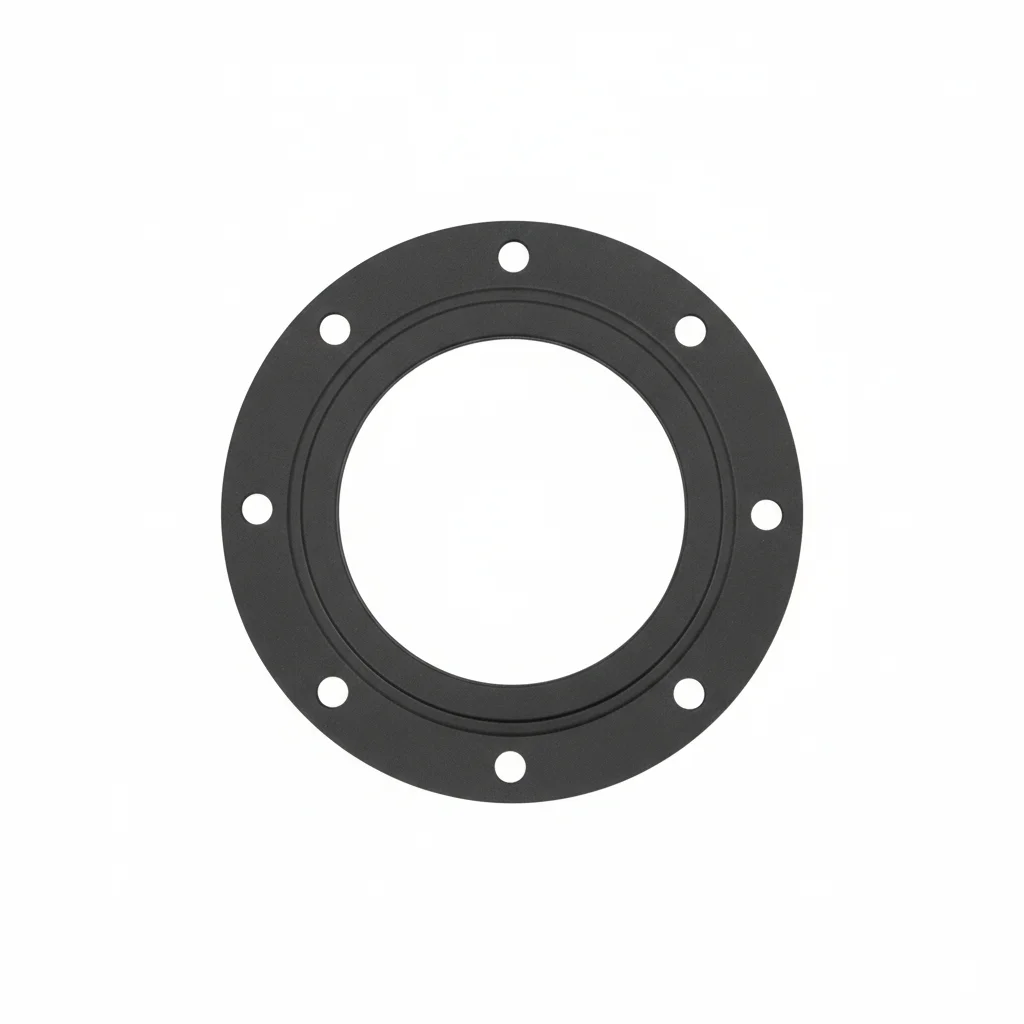

حشية شفة
مطاط EPDM · —
| برغي شفة | حشية شفة | |
|---|---|---|
| المواصفة | M12-M20 درجة 8.8 | DN15-DN200 |
| المادة | 35CrMoA | مطاط EPDM |
| الدرجة | درجة 8.8 مجلفن بالغمس الساخن | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 |
| التآكل | C3 (ISO 12944-2) | غير قابل للتطبيق (بوليمر) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم | ~0.5 كجم |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1,GB/T 3098.1 | ISO 898-1,GB/T 3098.1 |
| الاستخدام | أنابيب ماء/هواء <1.6MPa | ختم أنابيب الماء/الهواء |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل. تحقق من التسطيح 0.1 مم/100 مم.
- ضع مركب الوصلات. ضع حلقة بلفيل تحت الرأس/الصامولة.
- تحقق من المحاذاة ضمن تفاوت 0.5 مم. اربط المثبتات إلى 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في تقرير الامتثال.
- افحص جميع المثبتات للتأكد من استقرارها. قم بقياس عينة 5% بمقياس محسس — أقصى فجوة 0.1 مم. وثق في سجل ضمان الجودة.
- ضع علامة ختم عزم الربط. صور التجميع المكتمل لتوثيق خط الأساس لضمان الجودة. أودع التقرير في نظام إدارة الأصول.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة | يفشل المثبت تحت الحمل التصميمي خلال السنة الأولى من الخدمة. | تحقق من الدرجة مقابل المواصفة. استخدم مفتاح عزم معاير +/-3%. وثق القيم. |
| تخطي تحضير السطح | يسبب تلوث السطح فشلًا مبكرًا خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. افحص قبل التجميع. |
الصيانة
افحص كل 250 ساعة أو 6 أشهر. أعد ربط المثبتات التي تقل عن 80% من المواصفة. استبدل تلك التي بها تآكل >5% من مساحة السطح. كل 3 سنوات: فحص كامل لعينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة. وثق في نظام إدارة الأصول.
B
ب · درجة حرارة عالية / ضغط عالٍ / مواد كيميائية
C4 بيئة قاسية وفقًا لـ ISO 12944-2

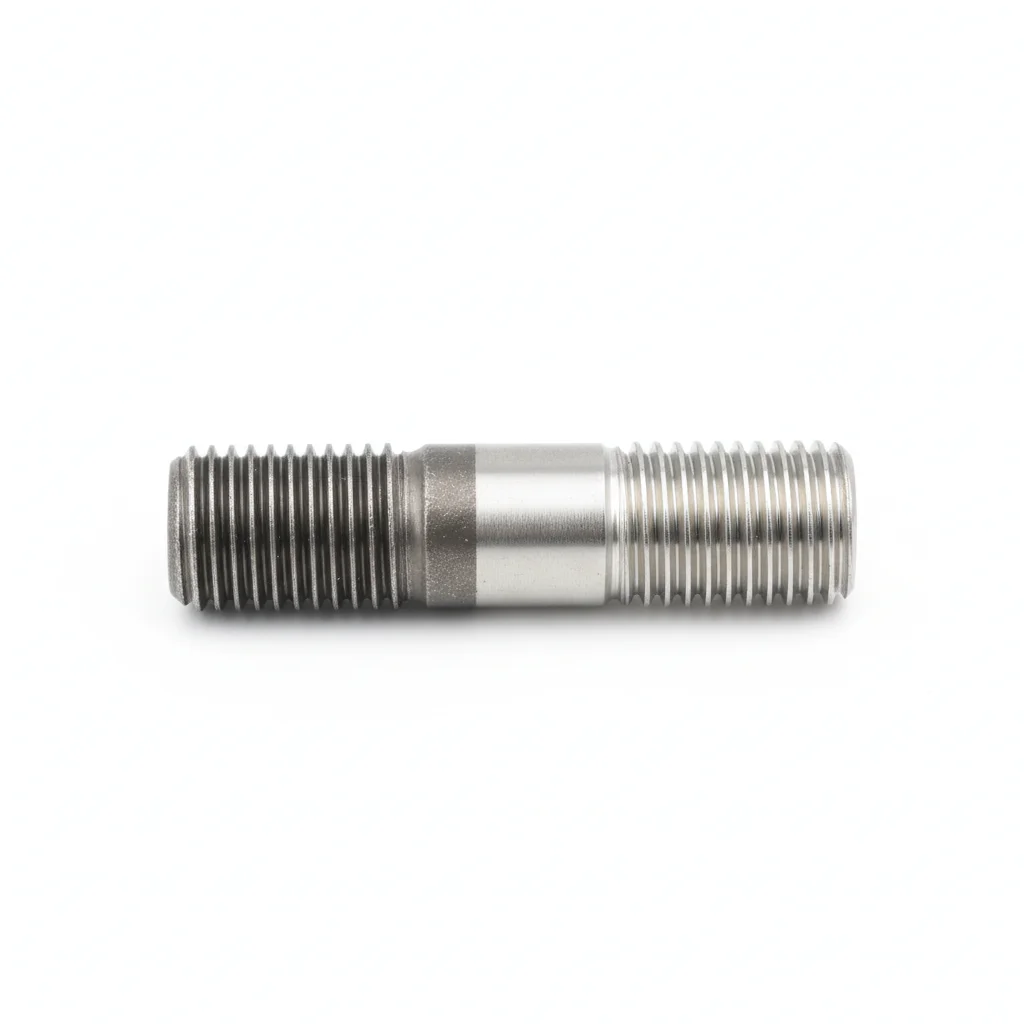

مسمار ذو نهايتين
35CrMoA · الدرجة 10.9

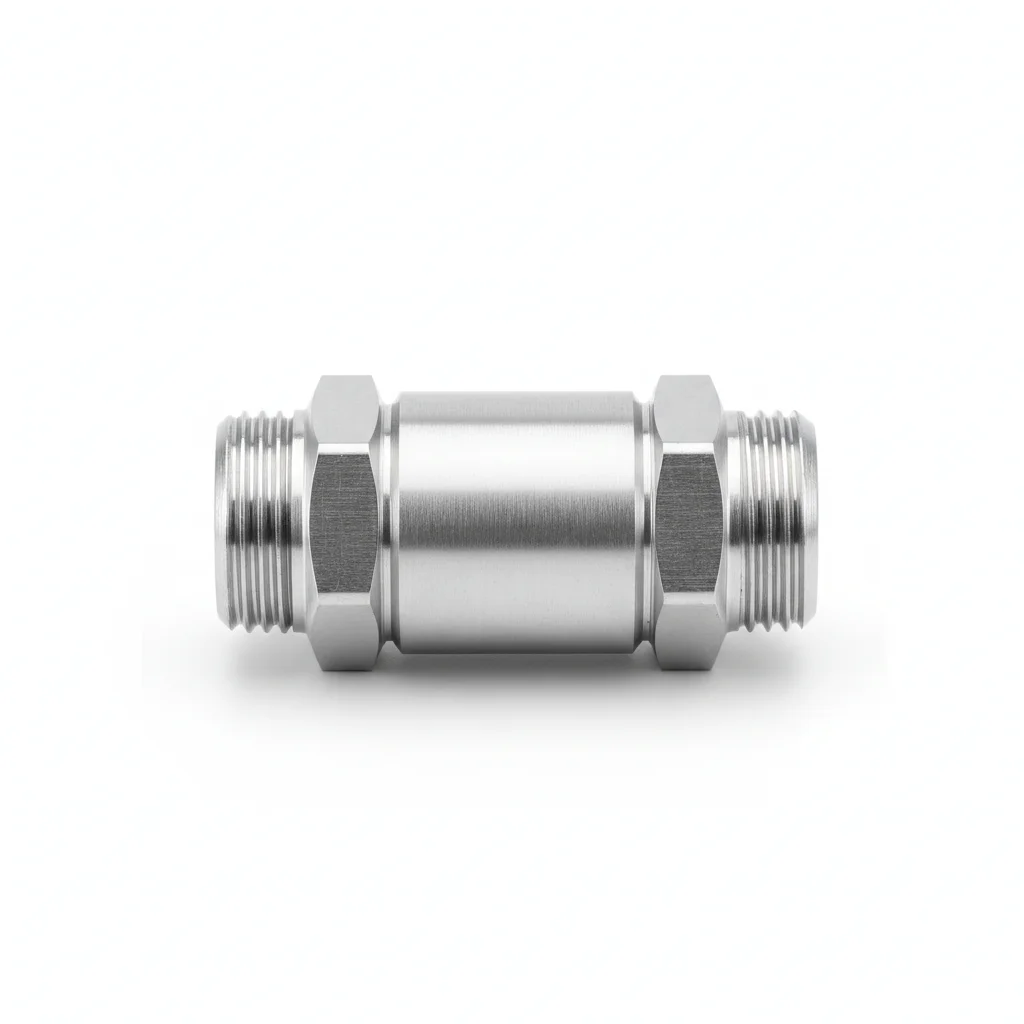

موصل حلقي
316 · —
| مسمار ذو نهايتين | 304 | موصل حلقي | |
|---|---|---|---|
| المواصفة | M20-M36 | DN15-DN300 | φ6-25mm |
| المادة | 35CrMoA | 304 + جرافيت مرن | 316 |
| الدرجة | الدرجة 10.9 | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم | ~0.5 كجم | ~0.5 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1,GB/T 3098.1 | ISO 898-1,GB/T 3098.1 | ISO 898-1,GB/T 3098.1 |
| الاستخدام | بخار/مواد كيميائية >10MPa | مانع تسرب لدرجات الحرارة العالية / المواد الكيميائية | أنابيب الأجهزة / القطر الصغير |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام الأسيتون. تحقق من خشونة السطح Ra<3.2um.
- ضع مركبًا مضادًا للتآكل. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بالتسلسل حتى عزم الربط المستهدف. افحص عينة 10% باستخدام أداة التحقق. وثّق مع سجل التعرض البيئي.
- قم بإجراء اختبار شد على عينة 5% حتى 80% من حمولة الإثبات. استبدل أي برغي يفشل دون حد القبول. وثّق في سجل ضمان الجودة.
- طبق طبقة حماية من الطقس. ثبت عينة تآكل بجوار الوصلات الحرجة. أودع التقرير في نظام إدارة الأصول.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة | يفشل البرغي دون حمل التصميم خلال السنة الأولى من الخدمة. | تحقق من الدرجة وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثّق القيم. |
| تخطي تحضير السطح | يسبب تلوث السطح فشلًا مبكرًا خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. افحص قبل التجميع. |
الصيانة
افحص كل 250 ساعة أو 6 أشهر. أعد ربط البراغي التي تقل عن 80% من المواصفة. استبدل التي يزيد تآكلها عن 5% من مساحة السطح. كل 3 سنوات: فحص كامل لعينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة. وثّق في نظام إدارة الأصول.
C
الخطة ج · الضغط العالي/الضغط العالي جدًا
ظروف قصوى C5-M وفقًا لـ ISO 12944-2
مسمار توصيل مزدوج النهاية
35CrMoA · الدرجة 10.9
موصل خرطومي
316 · —
| مسمار توصيل مزدوج النهاية | 304 | موصل خرطومي | |
|---|---|---|---|
| المواصفة | M20-M36 | DN15-DN300 | φ6-25 مم |
| المادة | 35CrMoA | 316L + جرافيت مرن | 316 |
| الدرجة | الدرجة 10.9 | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم | ~0.5 كجم | ~0.5 كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام الأسيتون. تحقق من خشونة السطح Ra<3.2 ميكرومتر.
- ضع مركبًا مضادًا للتآكل. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بالتسلسل حتى عزم الربط المستهدف. افحص عينة 10% باستخدام أداة التحقق. وثق في تقرير المطابقة.
- أجرِ اختبار شد على عينة 5% حتى 80% من حمولة الإثبات. استبدل أي مثبت يفشل دون حد القبول. أبلغ السلطة التنظيمية خلال 24 ساعة.
- ضع مادة مانعة للتسرب واقية. ثبت أجهزة مراقبة دائمة. احفظ التقرير في نظام إدارة الأصول.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة | يفشل المثبت تحت الحمل التصميمي خلال السنة الأولى من الخدمة. | تحقق من الدرجة وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق القيم. |
| تخطي تحضير السطح | يسبب تلوث السطح فشلًا مبكرًا خلال 6-12 شهرًا. | نظف جميع الأسطح بمذيب محدد. افحص قبل التجميع. |
الصيانة
افحص كل 250 ساعة أو 6 أشهر. أعد ربط المثبتات التي تقل عن 80% من المواصفة. استبدل تلك التي يتجاوز تآكلها 5% من مساحة السطح. كل 3 سنوات: فحص كامل لعينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة. وثق في نظام إدارة الأصول.
دليل الاختيار
دليل الاختيار
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة الموصى بها | الأساس الرئيسي |
| أنابيب المياه/الهواء منخفضة الضغط (<1.6MPa) | الخطة A — مسامير شفة مجلفنة بالغمس الساخن من الدرجة 8.8 (35CrMoA, M12-M20) + حشية EPDM (DN15-DN200) | فلنجات الأنابيب ASME B16.5؛ حشيات EPDM لإحكام الماء/الهواء فقط |
| بخار/مواد كيميائية عالية الحرارة والضغط العالي (>10MPa, حتى 400°C) | الخطة B — مسامير لولبية (stud bolts) من الدرجة 10.9 (35CrMoA, M20-M36) + حشية جرافيت مرن مدعمة بـ 304 (DN15-DN300) + وصلات فيرول (316, φ6-25mm) | ASME B16.5؛ إرشادات ASME PCC-1 لتركيب مسامير الفلنجات |
| خطوط البخار >200°C بعد التسخين الأول | الشد على الساخن: إعادة الربط لجميع مسامير الفلنجات بنمط متقاطع إلى 100% من عزم الشد الابتدائي وهي ساخنة؛ بواسطة عاملين؛ وضع علامات محاذاة بعد الشد | بدون الشد على الساخن يضمحل الحمل المسبق للمسامير بنسبة 30-50% أثناء التسخين → تسريبات دقيقة في الحشية وتآكل بالبخار |
| مسامير الفولاذ المقاوم للصدأ 316 فوق 400°C (تدهور الزحف) | الاستبدال بمسامير من سبيكة فائقة أساسها النيكل GH4169؛ الشد بمفتاح عزم هيدروليكي على ثلاث تمريرات بنمط متقاطع إلى 550 N·m؛ إعادة الشد على الساخن خلال 24h بحيث يبقى الحمل المسبق المتبقي ≥90% من التصميم | يضمحل الحمل المسبق بنسبة 35% بعد 200h: إجهاد الإحكام المتبقي 2.5 MPa مقابل متطلب التصميم 4.0 MPa |
| تركيب وصلات الفيرول (أنابيب الأجهزة / الأقطار الصغيرة) | الإدخال-التعليم-الشد: أدخل الأنبوب بالكامل، ضع علامة خط عند وجه جسم الوصلة، شد حتى تعض الحلقة (الفيرول) ثم +1-1/4 لفة؛ تحقق من المسافة بين الصامولة والجسم ±0.5mm؛ استبدل الحلقات المستعملة | عمق إدخال غير كافٍ → تقطع الحلقة بالقرب من نهاية الأنبوب → انقذاف الأنبوب تحت الضغط (خطر المقذوف) |
