فشل مثبتات دعامات الأنابيب ووصلات التمدد: مخاطر التمدد الحراري
عندما يرتفع أنبوب بخار عالي الحرارة إلى 400 درجة مئوية، فإنه يتمدد حوالي 5 مم لكل متر. إذا ارتخت براغي الدعم على شكل حرف U، يفقد الأنبوب التقييد الاتجاهي، مما يدفع وصلة التمدد إلى ما يتجاوز نطاق التعويض ويسبب تمزق المنفاخ. إذا لم تتم إزالة قضبان ربط الشحن لوصلة التمدد بعد التركيب، فإن الوصلة تنغلق، مما ينقل كل الإجهاد الحراري إلى الكوعات — وتتشقق اللحامات عند أول ارتفاع في درجة الحرارة. تقارن هذه الصفحة حلول المثبتات للضغط المتوسط/المنخفض (برغي U بدرجة 10.9) ودرجة الحرارة العالية/الضغط العالي (معلق زنبركي + قضيب ربط محدد 316L) للتحكم في التمدد الحراري
تدقيق المخاطر // التشخيص الهندسي
دليل مزالق الشراء
"هذه الأمور تحدث يوميًا على خطوط الإنتاج الأمامية."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
ارتخاء براغي دعم التثبيت يؤدي إلى فقدان السيطرة على اتجاه التمدد الحراري للأنبوب
إجراءات التصحيح
الخطر-02
عدم إزالة قضبان ربط الشحن لوصلة التمدد يؤدي إلى تشقق الإجهاد الحراري في الأنابيب
إجراءات التصحيح
الخطر-03
الاختيار غير الصحيح للنابض لدعم معلق بنابض يسبب ترهل الأنبوب
إجراءات التصحيح
رؤى خاصة بظروف التشغيل
سلسلة فشل التمدد الحراري: ما يجب فحصه في مثبتات دعامات الأنابيب
الفشل الأكثر تجاهلاً في الأنابيب الصناعية ليس الأنبوب نفسه بل المثبتات التي تتحكم في التمدد الحراري. هناك خطران حاسمان: (1) ارتخاء براغي دعامات التثبيت، مما يسمح بتمدد غير متحكم به يؤدي إلى تمزق الخراطيم (المنفاخ)؛ (2) ترك قضبان ربط الشحن الخاصة بوصلات التمدد مثبتة، مما يقفل الوصلة ويجبر كل الإجهاد الحراري على المرفقين. كلاهما يؤدي إلى تشقق اللحامات وإيقاف تشغيل غير مخطط له
ما يجب التحقق منه
- 1براغي U لدعامات التثبيت: درجة 10.9 + صامولتان مزدوجتان + توقفات مانعة للارتخاء ملحومة مطلوبة؛ فحص عزم الربط كل ثلاثة أشهر لمنع الارتخاء
- 2قضبان ربط الشحن لوصلات التمدد: يجب إزالتها بعد التركيب؛ لون تحذيري أصفر وعلامة 'أزل بعد التركيب' إلزاميان
- 3دعامة الزنبرك المعلقة: يجب أن تتوافق صلابة الزنبرك مع حساب الإزاحة الحرارية للأنبوب وفقًا لمعيار ASME B31.3؛ الاختيار غير الصحيح يسبب ترهلًا أو تقييدًا زائدًا
- 4الحماية من التآكل: جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 للبيئات C3/C4؛ فحص عمق التنقر أو التآكل السطحي الذي يتجاوز الحدود المسموحة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| عزم ربط برغي التثبيت | البراغي المرتخية ← فشل نقطة التثبيت ← تمدد حراري غير متحكم به ← تمزق الخراطيم (المنفاخ) | برغي U درجة 10.9، صامولة مزدوجة، توقف ملحوم؛ إعادة ربط كل ثلاثة أشهر إذا كان أقل من 80% من عزم الربط المحدد |
| إزالة قضيب ربط الشحن | ترك قضيب الربط مثبتًا ← قفل وصلة التمدد ← كل الإجهاد الحراري على المرفقين ← تشقق اللحام عند أول تسخين | قضيب ربط أصفر مع علامة 'أزل بعد التركيب'؛ التحقق من الإزالة في قائمة فحص التشغيل |
| اختيار دعامة الزنبرك | صلابة خاطئة ← انحراف الأنبوب في الحالة الساخنة ← عزم انحناء إضافي على المرفقين ← تشقق إجهادي | اختيار الزنبرك وفقًا لحساب الإزاحة الحرارية للأنبوب؛ الامتثال لمعيار ASME B31.3 |
| حالة التآكل | التآكل يقلل من قوة المثبتات؛ التآكل السطحي أو عمق التنقر الذي يتجاوز الحدود يتطلب الاستبدال | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461؛ فحص كل 6 أشهر؛ استبدال إذا تم تجاوز الحدود |
البيانات مبنية على معايير ASME B31.3 وEJMA. تعتمد قيم التمدد الحراري الفعلية على مادة الأنبوب ودرجة الحرارة والطول—تحقق من حساب المشروع
مستوى الدليل: مدعوم بمعيار
المرجع الفني للقطاع
سجل التمدد الحراري: الرقم الأول قبل أي تخطيط للحوامل
يبدأ كل اختيار للحوامل وقرار إعادة الشد على خط بخار ساخن من مجموعة أرقام واحدة — ميزانية التمدد الحراري. احسب الإجمالي أولاً، ثم وزّع العمل بين المثبتات والموجهات والدعامات الزنبركية.
- الميزانية أولاً: يبلغ متوسط النمو الخطي للفولاذ الكربوني حوالي 6.9 mm/m على مدى 21→500°C، لذا فإن 100 m من الأنبوب المستقيم تضيف نحو 690 mm (ASME B31.3 Table C-1) — يبدأ كل من تخطيط الحوامل وتصنيف النوابض من هذا الرقم
- التقسيم والتوجيه: تقسّم دعامات التثبيت الخط إلى مقاطع تمدد حراري مستقلة، وتقيّد دعامات التوجيه الحركة الجانبية مع إبقاء مجال للانزلاق المحوري — مهمة الدعامة هي إعطاء النمو الحراري اتجاهاً، وليس تثبيت الأنبوب تثبيتاً جامداً
- حِمل الدورات الحرارية: في الخطوط التي تشهد بدء تشغيل-إيقاف متكرراً أو تقلبات حرارية، تتأرجح إجهادات الوصلات ذهاباً وإياباً — بالنسبة لحوامل الأنابيب هذه، تنتمي إعادة شد براغي الدعامات إلى التجميع المضبوط؛ خدمة GC1/الدورات القاسية تفرض التحكم الأقصى في حمل تركيب البراغي (TSG 31-2025، الإجراء وفق GB/T 20801 و GB/T 32270)، وليست زيارة صيانة بالشد حسب الإحساس بعزم الدوران
لا تُستخدم في هذه الخانة أي تقديرات تقريبية لمرتبة القيمة.
المرجع الفني للقطاع
فقدان السيطرة على الاتجاه: من فقدان الشد المسبق لمسمار U إلى شرخ في اللحام
بمجرد ارتخاء مسمار U، يفقد النمو الحراري للأنبوب أي اتجاه — ستجد حركة 690 mm المدرجة في الميزانية مسارها بنفسها، إلى وصلة التمدد أو إلى الكوع. كل حلقة في هذه السلسلة لها نقطة فحص.
- 1التحميل الدوري: في الخطوط ذات بدء التشغيل-الإيقاف المتكرر أو تقلبات درجات الحرارة، يتمدد مسمار U والأنبوب بمعدلات مختلفة، لذا تتأرجح إجهادات الوصلة ذهاباً وإياباً في كل دورة — يبدأ الشد المسبق بالتسرب عبر التفريغ وإعادة التحميل المتكررة
- 2تآكل التقييد: يتآكل الشد المسبق خطوة بخطوة وتضعف معه قبضة احتكاك مسمار U على الأنبوب — ينخفض احتكاك انزلاق الدعامة إلى ما دون قوة الدفع الحراري للأنبوب
- 3فقدان الاتجاه: مع عدم كفاية التقييد يتحرك الأنبوب عبر المسار الأضعف — لم يعد النمو البالغ ~690 mm على طول 100 m من الأنبوب المستقيم يتبع مساره المقصود
- 4إلى النقطة الضعيفة: تندفع الحركة إلى وصلة التمدد (ممددة بإفراط أو مضغوطة بإفراط؛ مقفلة تماماً إذا تُرك قضيب ربط الشحن في مكانه) أو إلى الكوع — يتركز الإجهاد على اللحام
- 5نقطة النهاية والفحص العكسي: يتشقق لحام الكوع بالكلال ويتوقف الخط للإصلاح — افحص الدعامة ومسمار U أولاً، قبل اتخاذ قرار المساس ببراغي الشفة
لا تُستخدم في هذه الخانة أي تقديرات تقريبية لمرتبة القيمة.
المرجع الفني للقطاع
دعامات النوابض وملحقاتها: الاختيار والقبول
اختيار خاطئ لشمّاعة نابضية، أو مسمار مشبك تآكل حتى الانقطاع، أو مسمار قفل تُرك في موضعه — الخطوة التالية بعد ترهل الأنبوب هي شفة تُسحب خارج الاستواء. حدّد الملحقات واقبلها وفق هذه البنود الأربعة.
| المكوّن | أساس الاختيار | بوابة القبول |
|---|---|---|
| دعامة بنابض متغير | للإزاحات الصغيرة إلى المتوسطة؛ الحد الأقصى لتغيّر الحمل ≤25% هو القيمة الافتراضية في MSS SP-58 | تحقّق من الإزاحة من الحالة الباردة إلى الساخنة وحمل الضبط على لوحة البيانات مقابل التصميم (GB/T 17116.1~.3-2018 البند 6.15) |
| دعامة بنابض ثابت | لخدمة الإزاحة الكبيرة (بخار عالي الحرارة وما شابه من التمدد الحراري الكبير) | كما أعلاه؛ افحص مؤشر الإزاحة مقابل نطاق الضبط المحدد له |
| مسمار المشبك / صامولة قضيب التعليق / شدّاد | مثبتات من الفولاذ الكربوني/السبائكي (دعامات التثبيت والتوجيه والدعامات النابضية) | أربع بوابات فحص: كسر التآكل، استرخاء/هبوط الانضغاط، وصول الإزاحة إلى النهاية العلوية أو السفلية، بقاء مسمار القفل الخاص بالنقل في موضعه |
| حساب الحمل-الإزاحة | تغيّر الحمل من البارد إلى الساخن يحدد فئة النابض (سلسلة GB/T 17116.1~.3) | عاير قبل التركيب وأعد التحقق من لوحة البيانات بعده؛ ثبّت الدعامة أولاً ثم تعامل مع مسامير الشفة |
لا تُستخدم تقديرات تقريبية في هذه الخانة.
المرجع الفني للقطاع
معايير دعامات الأنابيب والخطوط الساخنة: أيّها يُستشهد به
اختيار الدعامات وحساب التمدد الحراري والبوابة التنظيمية لكل منها وثيقته الخاصة — هذه الستة هي الأكثر إثارةً عند طلب التسعير والقبول.
المعايير المدرجة في هذه الخانة — MSS SP-58-2025 و GB/T 17116.1~.3-2018 و ASME B31.3-2024 و TSG 31-2025 و GB/T 20801 (.1/.5-2025) و GB 50316-2000 (إصدار 2008) — هي جميعها معايير علنية؛ يُذكر فقط رقم المعيار ونطاق التطبيق للاسترشاد في الشراء، بينما تخضع قيم القبول للإصدارات السارية من المعايير. لا تُستخدم تقديرات تقريبية في هذه الخانة.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
| A · أ · خطوط الأنابيب ذات الضغط المتوسط/المنخفض | B · ب · خطوط الأنابيب ذات درجات الحرارة/الضغوط العالية | C · الخطة ج · الضغط العالي/الضغط العالي جدًا | |
|---|---|---|---|

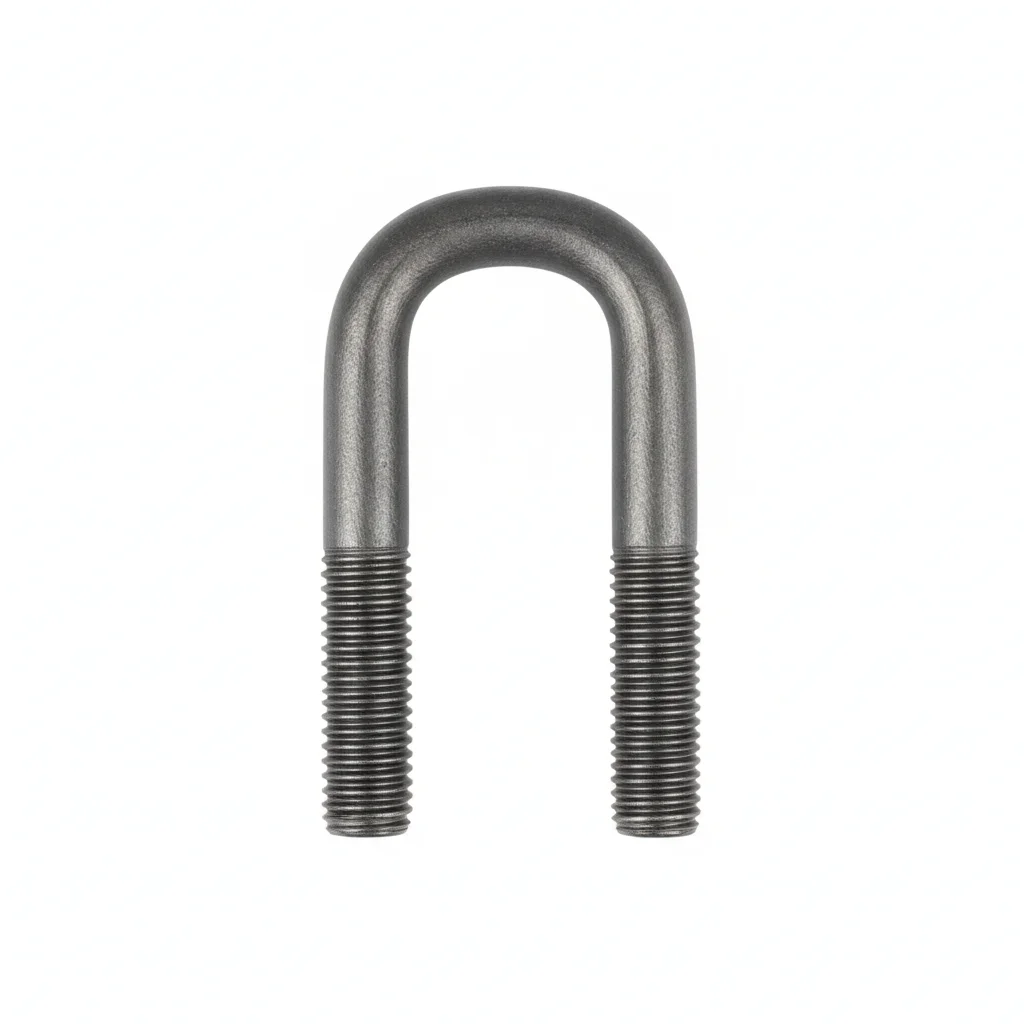

| 1. برغي على شكل حرف U لمشبك الأنابيب | |||
| المواصفة | M12-M20 | يُختار حسب الحمل | اختيار حسب الحمولة |
| المادة | 42CrMo | 304 + فولاذ نابضي 60Si2Mn | 316L + فولاذ نابض 60Si2Mn |
| الدرجة | الدرجة 10.9 داكروت | — | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |

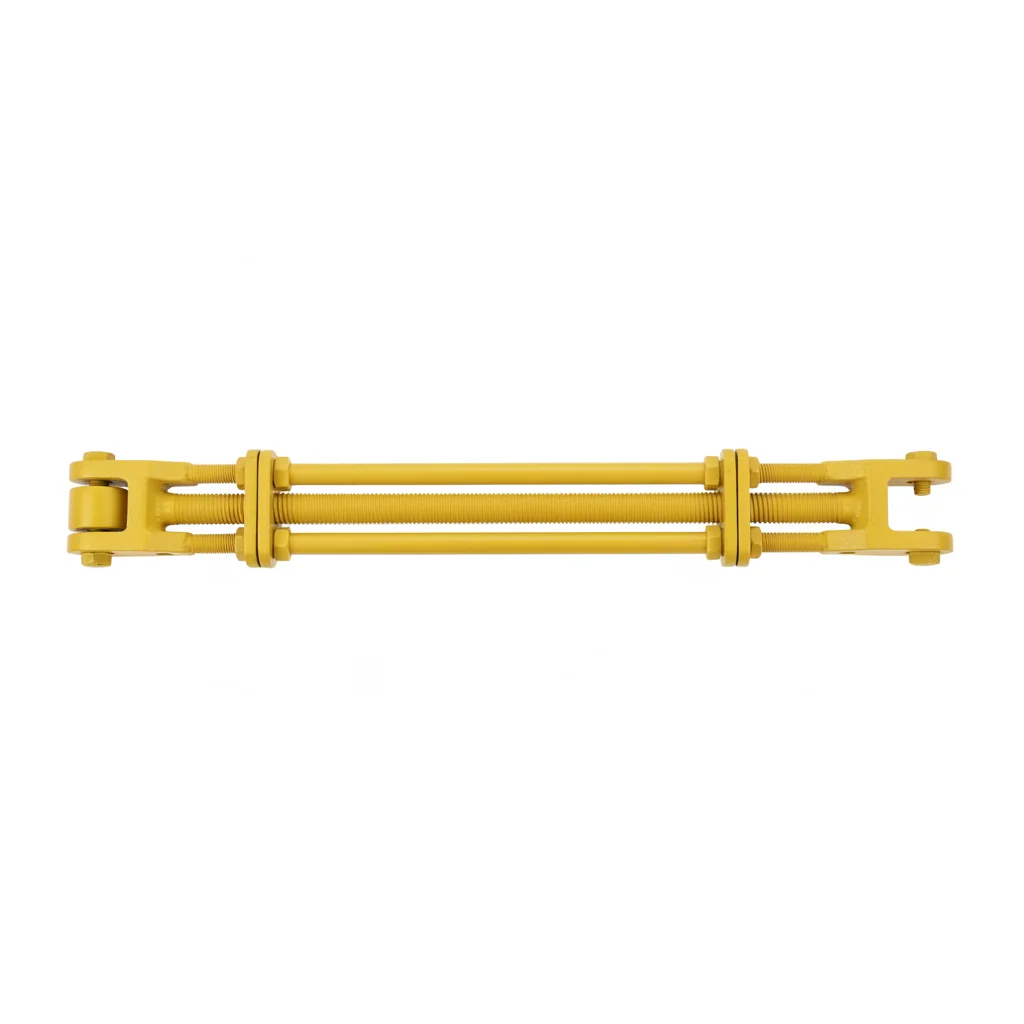

| 2. قضيب ربط الشحن لمفصل التمدد (أصفر) | |||
| المواصفة | M12-M20 | M16-M24 | M16-M24 |
| المادة | فولاذ كربوني | 316L | 316L |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
أ · خطوط الأنابيب ذات الضغط المتوسط/المنخفض
معيار C3 وفقًا للمعيار ISO 12944-2
| برغي على شكل حرف U لمشبك الأنابيب | قضيب ربط الشحن لمفصل التمدد (أصفر) | |
|---|---|---|
| المواصفة | M12-M20 | M12-M20 |
| المادة | 42CrMo | فولاذ كربوني |
| الدرجة | الدرجة 10.9 داكروت | — |
| التشطيب | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | مجلفن بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | دعامات التثبيت/التوجيه | تثبيت النقل (يُزال بعد التركيب) |
خطوات التركيب
- نظّف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصلات على أسطح التلامس. ضع المثبت مع حلقة بلفيل أسفل الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط النجمة. عزم الربط إلى 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثّق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس السليم. قس عينة 5% بمقياس المحسس — أقصى فجوة مسموحة 0.1 مم.
- ضع طلاء ختم عزم الدوران عبر رأس البرغي والحلقة والصامولة. صوّر التجميع المكتمل من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثّق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس السليم للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظّف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاءً واقيًا وفقًا لظروف الخدمة البيئية. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثّق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
ب · خطوط الأنابيب ذات درجات الحرارة/الضغوط العالية
C4 قاسٍ وفقًا للمعيار ISO 12944-2

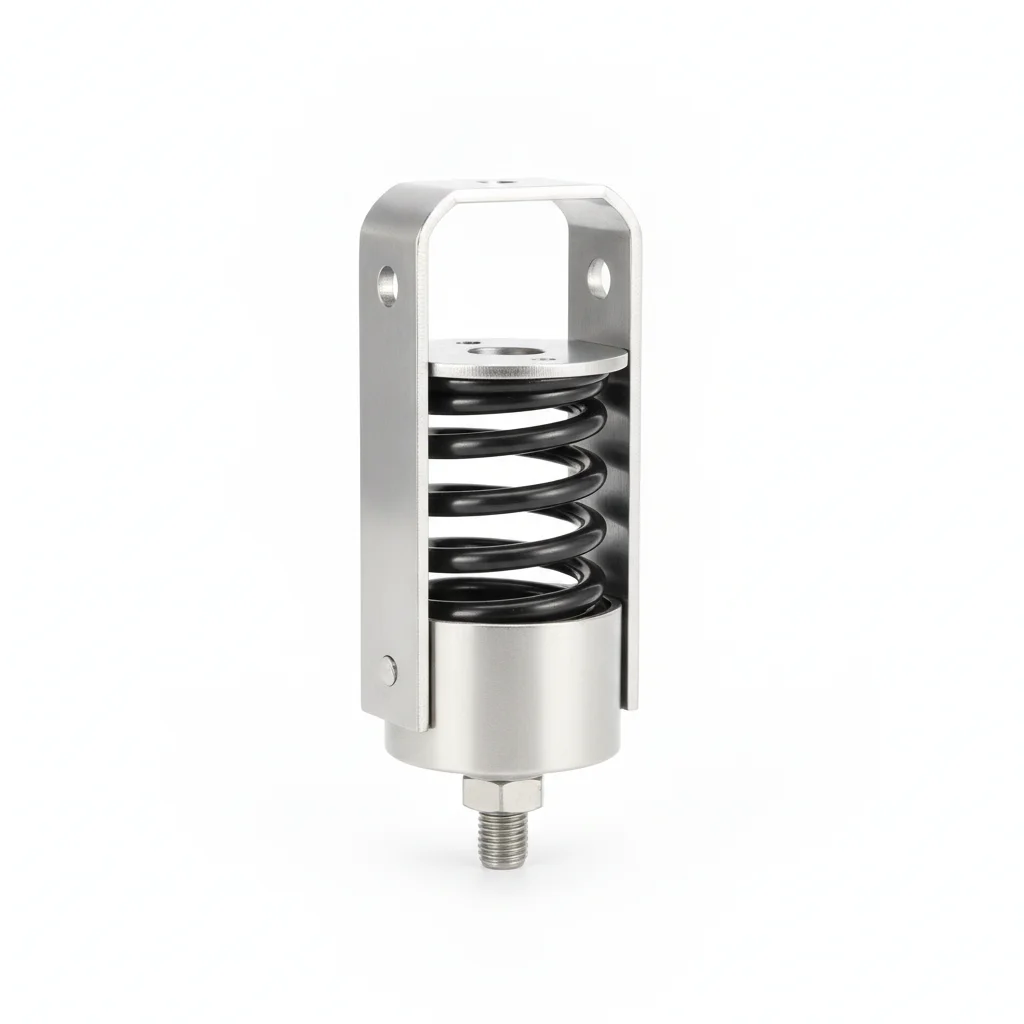

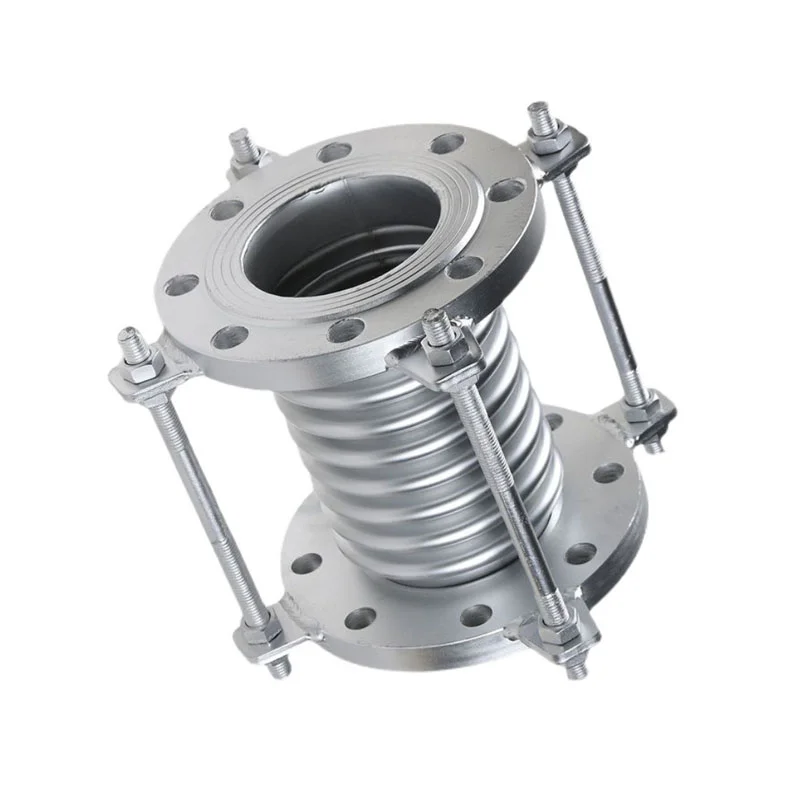

| دعامة معلقة بنابض | قضيب ربط محدد لمفصل التمدد | |
|---|---|---|
| المواصفة | يُختار حسب الحمل | M16-M24 |
| المادة | 304 + فولاذ نابضي 60Si2Mn | 316L |
| الدرجة | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا للمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | دعم مرن للأنابيب ذات درجات الحرارة العالية | محطة حدية لمفصل التمدد الأكورديوني عالي الحرارة |
خطوات التركيب
- أزل الشحوم من الأسطح بمذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر باستخدام مقياس ملف تعريف.
- ضع مركب وصلات مضاد للتآكل مصنف لدرجة حرارة الخدمة من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE حيثما هو محدد.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. عزم الربط إلى القيمة المستهدفة. افحص 10% بأداة التحقق. سجل مع البيانات البيئية.
- اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي مثبت أقل من عتبة القبول. وثّق نتائج الاختبار.
- ضع طلاءً واقيًا مقاومًا للطقس على جميع أسطح المثبتات المكشوفة. ثبّت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بشهادة دقة +/-3%. وثّق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس السليم للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمل الأقصى. | نظّف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. ضع طلاءً واقيًا وفقًا لظروف الخدمة البيئية. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثّق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
الخطة ج · الضغط العالي/الضغط العالي جدًا
C5-M قصوى وفقًا لـ ISO 12944-2
| دعم معلق بنابض | قضيب ربط حد وصلة التمدد | |
|---|---|---|
| المواصفة | اختيار حسب الحمولة | M16-M24 |
| المادة | 316L + فولاذ نابض 60Si2Mn | 316L |
| الدرجة | — | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | ظروف قصوى / حماية قصوى | ظروف قصوى / حماية قصوى |
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية مقدرًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي إلى الشد المسبق المستهدف. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر عينة 10% بفحص الاختراق الصبغي. استبدل أيًا منها يظهر مؤشرات تشقق.
- طبق مادة مانعة للتسرب واقية وفقًا للمواصفات. ثبت أجهزة مراقبة حالة دائمة. قدم تقرير الامتثال للسلطة التنظيمية.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمولة التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى، مما يسبب تلف المعدات وتوقفًا غير مخطط له. | تحقق من درجة المثبت مقابل مواصفات الخدمة. استخدم مفتاح عزم معاير بدقة +/-3% مع شهادة. وثق جميع قيم عزم الربط في تقرير التركيب. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل عند أسطح التلامس خلال 6-12 شهرًا. يحدث فشل الوصلة أثناء ظروف الحمولة القصوى. | نظف جميع أسطح التلامس بالمذيب المحدد. تحقق من النظافة بالفحص البصري قبل التجميع. طبق طلاء واقي وفقًا لظروف الخدمة البيئية. |
الصيانة
الفحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
دليل الاختيار
اختيار الموديل
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| الحالة | الخطة الموصى بها | الأساس الرئيسي |
| أنابيب الضغط المتوسط/المنخفض | الخطة A — مسامير على شكل حرف U من الدرجة 10.9 لدعامات التثبيت/التوجيه (42CrMo, M12-M20, Dacromet) + قضبان ربط صفراء للشحن (فولاذ كربوني، M12-M20) للنقل فقط | MSS SP-58 لحوامل ودعامات الأنابيب؛ GB/T 17116 لدعامات وحوامل الأنابيب |
| أنابيب الضغط العالي/الحرارة العالية (التحكم في التمدد الحراري) | الخطة B — دعامة تعليق زنبركية (304 + فولاذ زنبركي 60Si2Mn، يتم الاختيار حسب الحمل) + قضبان ربط محددة لوصلات التمدد 316L (M16-M24) | ASME B31.3-2020 لأنابيب العمليات (تصميم الدعامات)؛ معايير EJMA |
| دعامات التثبيت على أنبوب بخار عالي الحرارة (400°C، التمدد ≈5mm لكل متر) | مسمار على شكل حرف U من الدرجة 10.9 + صامولتان مزدوجتان + موانع ارتخاء ملحومة + بطانة من الفولاذ المقاوم للصدأ بسماكة 3mm بين المسمار والأنبوب؛ افحص دعامات التثبيت بشكل ربع سنوي | يبلغ التمدد الحراري الإجمالي لحامل أنابيب بطول 100m مقدار 500mm؛ تؤدي مسامير التثبيت الرخوة إلى دفع وصلة التمدد إلى ما بعد نطاق التعويض → تمزق المنفاخ |
| وصلة التمدد بعد التركيب | أزل جميع قضبان الربط الصفراء الخاصة بالشحن (التي تحمل علامة 'Remove After Installation')؛ احتفظ بقضبان الربط المحددة وثبّت موضع الصامولة حسب التصميم؛ توقيع قائمة فحص التشغيل التجريبي | قضبان الربط الخاصة بالشحن المتروكة في مكانها تقفل الوصلة → يقع كامل الإجهاد الحراري على أكواع الأنابيب → يتجاوز إجهاد لحام الكوع التصميم بمقدار 3-5× → تتشقق اللحامات عند أول تسخين |
| اختيار دعامة التعليق الزنبركية للأنابيب عالية الحرارة (انحراف الحالة الساخنة >10mm) | اختر صلابة الزنبرك بناءً على حساب الإزاحة الحرارية للأنبوب؛ راقب إزاحة الأنبوب عند أول تسخين؛ تحقق من الارتفاع الحر للزنبرك كل 3 سنوات واستبدله إذا تجاوز التشوه الدائم 5% | تتطلب ASME B31.3 اختيار الزنبرك على أساس الإزاحة؛ الصلابة غير الصحيحة تسبب الترهل أو التقييد المفرط → عزم انحناء إضافي على الأكواع → تشقق اللحام الناتج عن الكلال |
