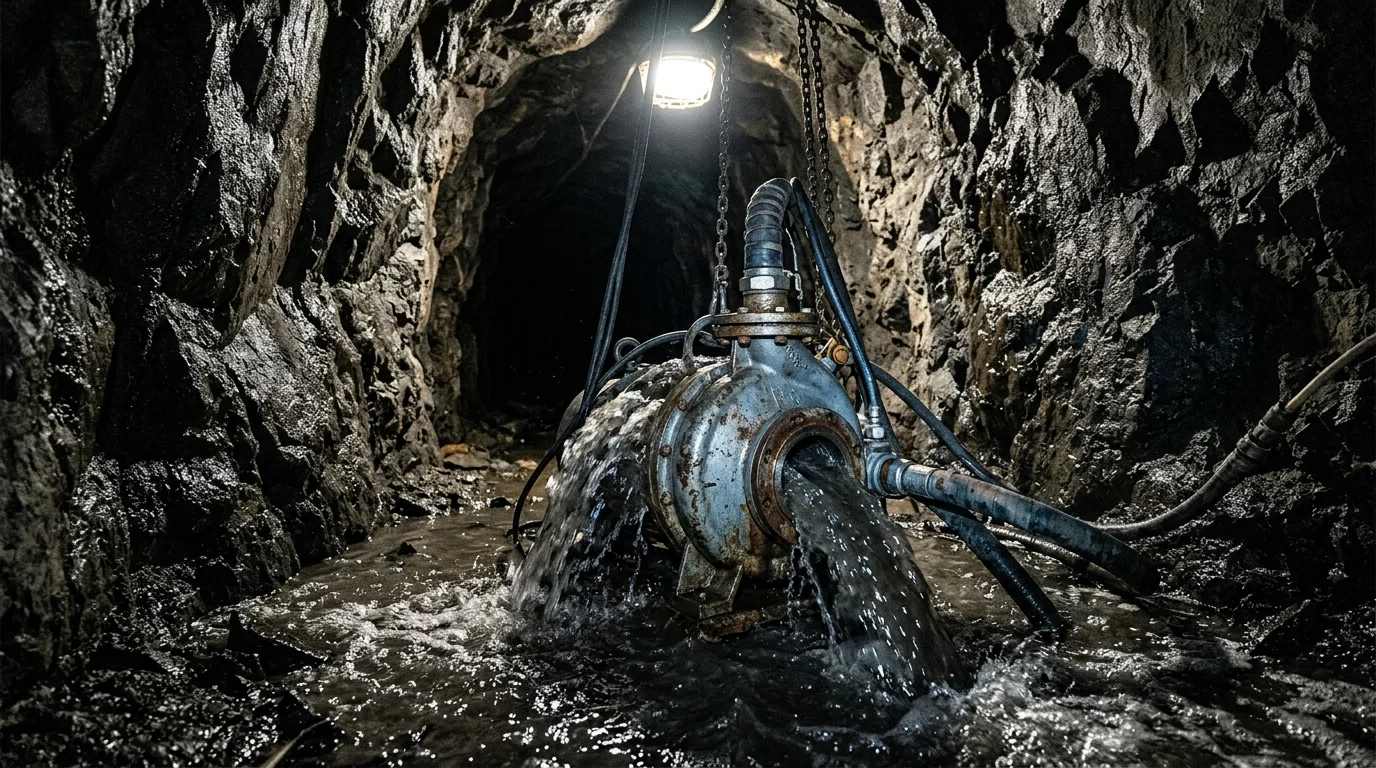

عتاد تجفيف المناجم — حوادث الفيضان تبدأ بالانزلاق في الأنابيب أولاً
YAXIIO/التعدين/عتاد تجفيف المناجم: وصلات الأنابيب، الحوامل، وبراغي المضخات | Yaxiio

عتاد تجفيف المناجم — حوادث الفيضان تبدأ بالانزلاق في الأنابيب أولاً

فقدت منجم معدني خط تجفيفه الأوسط لمدة 18 ساعة خلال موسم الأمطار عندما انكسرت براغي الشفّات المتآكلة. كانت مياه المنجم حمضية (pH ≈ 4)، وتآكلت البراغي المجلفنة بالغمس الساخن العادية إلى جذور اللولب خلال عامين. تتطلب معايير سلامة المناجم إضافة مضخة احتياطية — يجب للمضخات الأساسية نضح تدفق عادي مدته 24 ساعة خلال 20 ساعة، مع مضخات احتياطية وإضافية للصيانة. معدات النضح فيها إضافية؛ عادة لا تحتويها توصيلات الأنابيب. نوفر باكج شاملاً: براغي شفّات من فئة 8.8 مجلفنة بالغمس الساخن، وصلات مخروطية، حوامل أنابيب وبراغي تثبيت مضخات مضادة للإرخاء — مع ترقية إلى 316L / 2205 ديبلكس للمياه الحمضية.

قدراتنا →مقارنة الحلول

مقارنة الحلول

مقارنة خيارات توصيل الأنابيب

خطوط التجفيف تحت الأرض يتم فكها ونقلها باستمرار، في مكان ضيق، مع مياه مؤكسدة. طريقة التوصيل تحدد تكلفة صيانتك ومعدل التسرب.

الخيارالأفضل لـالفك والتركيبموثوقية الإحكامالتكلفةالتوصية
بواسطة الشفّات خطوط غرفة المضخة الدائمة، صرف عالي الضغطبطيء: براغي كثيرة، ضبط بالتناوبمتوسط عالي: خالٍ من التسرب على المدى الطويل مع حلقة عازلة صحيحةخطوط دائمة وصرف المضخات
وصلات مخروطية ⭐ موصى بها الخيار الأفضلخطوط الانحراف من المستوى المتوسط، تجفيف الجهة العاملةسريع: برغيان لكل وصلة — جزء من جهد الشفّةمتوسط-منخفض متوسط-عالي: ختم EPDM يُحكم تحت الضغطخطوط تتحرك وتتمدد باستمرار — السائد تحت الأرض
لحام خطوط السطح، أنابيب صعود عالية الضغطلا يمكن فكهاعالي (العمالة) الأعلى: لا وصلة للتسربخطوط سطح دائمة وخطوط عمودية عالية الضغط

لمياه المنجم الحمضية (pH < 6)، حدد 316L أو 2205 ديبلكس لجميع المكونات الملامسة للمياه بغض النظر عن طريقة التوصيل. معدات التغليف المنزلي القياسية غير مقبولة.

عرض المواصفات التفصيلية:دليل توصيلات أنابيب الصرفدليل عتاد المضخات الغاطسةدليل حوامل الأنابيب

قرار الاختيار

تدفق اختياري من ثلاث خطوات

1. اختبر المياه — pH، الكلوريدات، محتوى المواد الصلبة ← درجة المادة 2. حدّد الإضافة — التدفق الذروي ← حجم الأنبوب وتكوين المضخة (أساسية + احتياطية + للصيانة) 3. اختر طريقة التوصيل — بالشفّات/اللحام للخطوط الدائمة، بالوصلات المخروطية للخطوط القابلة للنقل

01

الطريقة أ · منجم معدني، مياه محايدة

لـ: الماء المحيد، الإيراد الطبيعي، تجفيف الدرفت

  • براغي شفّات من فئة 8.8 مغلفة بالزنك + حلقات EPDM + وصلات مخروطية + حوامل أنابيب قابلة للتعديل. تكلفة محسّنة؛ حماية من التآكل حسب C3 (تغليف زنكي ≥65 ميكرومتر، ISO 1461).
  • الأكثر فعالية من حيث التكلفة للمياه المحيدة، الحوامل المغلفة بالزنك ≥65 ميكرومتر تتطابق مع دورات صيانة المنجم

الطريقة أ · منجم معدني، مياه محايدة — الحل →

02

الطريقة ب · مياه منجم حمضية

لـ: الخامات السلفيدية، pH < 6، كبريتيدات مرتفعة

  • براغي مقاومة للأحماض (ISO 3506 A4) من الفولاذ المقاوم للصدأ 316L أو دوبلكس 2205 + حلقات عزل PTFE + تجهيزات FRP أو مبطنة بالمطاط. يمكن للمياه الحمضية أن تتسبب في تآكل العتاد المجلفن العادي أسرع بكثير من المياه العذبة — ينهار عمر الجلفنة بسرعة حادة تحت pH 5.5.
  • 316L/2205 يقاوم الثقوب الناتجة عن الكلوريد، حلقات PTFE مصنفة لمقاومة الأحماض، الفائدة أقصر من عملية طرد طارئة واحدة

الطريقة ب · مياه منجم حمضية — الحل →

03

الطريقة ج · منجم فحم، مع حماية من الانفجارات

لـ: خزانات الفحم تحت الأرض والتجفيف في المنطقة

  • عتاد مضخات معتمد MA + حوامل مضادة للكهرباء الساكنة + حوامل صناديق الوصلات المحصّنة. في المناجم الغازية، يقع العتاد داخل نظام حماية الانفجارات.
  • معتمد MA، حوامل مضادة للكهرباء الساكنة تمنع التراكم المحتمل، حوامل محصّنة معتمدة

الطريقة ج · منجم فحم، مع حماية من الانفجارات — الحل →

الحالات الهندسية

مرجع تكوين نموذجي

استناداً إلى معايير السلامة في المناجم وممارسات التجفيف القياسية. للمراجعة فقط — اتبع تصميم تجفيف المنجم.

العنصرالمواصفات / المتطلبات النموذجيةأساس التصميم / المصدر
براغي الشفّاتفئة 8.8 مغلفة بالزنك؛ 316L للمياه الحمضيةGB/T 3098.1، ISO 3506
وصلات مخروطيةجسم من الحديد المطاوع + ختم EPDM، بدرجة ≥2.5 ميغاباسكالاختبارات النوعية من المصنع
حوامل الأنابيبمقاسها حسب وزن الأنبوب + الماء، مسافة 3-6 أمتارتطبيق GB 50268
براغي تثبيت المضخةفئة 8.8 + صامولتان مزدوجتان / حلقات قفلممارسات التركيب
قطع الصمام الداخليةصمام منع رجوع + صمام بوابة عزل عند صرف المضخةمعايير السلامة في المناجم
كوع مقاوم للتآكلمعدن عالي الكروم أو بطانة سيراميكية للمياه العالية الصلبةإرشادات المصنع

يجب تصميم أنظمة التجفيف من قبل مهندسين مؤهلين لعلم هيدرولوجيا المنجم.

يجب التحقق من الاختيار النهائي من قبل مهندس منجم مؤهل وفقاً للظروف الهيدرولوجية.

BOM

خدمة قائمة المواد المجانية

أرسل المقطع العرضي للانحراف أو تخطيطات غرفة المضخة — سنقوم بتنظيم قائمة مواد العتاد المجانية: تجهيزات، وصلات، حوامل، وبراغي مضخة مع المواصفات والكميات (مرجع المشتريات فقط، وليس تصميم الصرف).

إعداد قائمة المواد مجانًا →

عتاد ذي صلة

اجمعها في طلب عرض سعر واحد للحصول على الأسعار المجمّعة.

عتاد تهوية المناجم — تشترك معلقات القنوات وأجزاء الأبواب الهوائية في نظام التعليق نفسه بالنفقعتاد تهوية المناجم →
عتاد معالجة المعادن — المضخات والأنابيب تمتد إلى مصنع المعالجةعتاد معالجة المعادن →
التواصل مع المهندس — احصل على دعم فني فردي لاختيار المنتجاتالتواصل مع المهندس →

يمكن تضمينها في قائمة الاستفسار للاستفادة من خصومات الشراء المجمّع.

الأساس الفني

المعايير والمراجع

المعايير مُجمّعة من معايير عامة؛ يُنصح باستشارة مهندس محترف لتصميم المشروع.

التجفيف

البراغي والتأكل

المعايير مُجمّعة من معايير عامة؛ يُنصح باستشارة مهندس محترف لتصميم المشروع.
