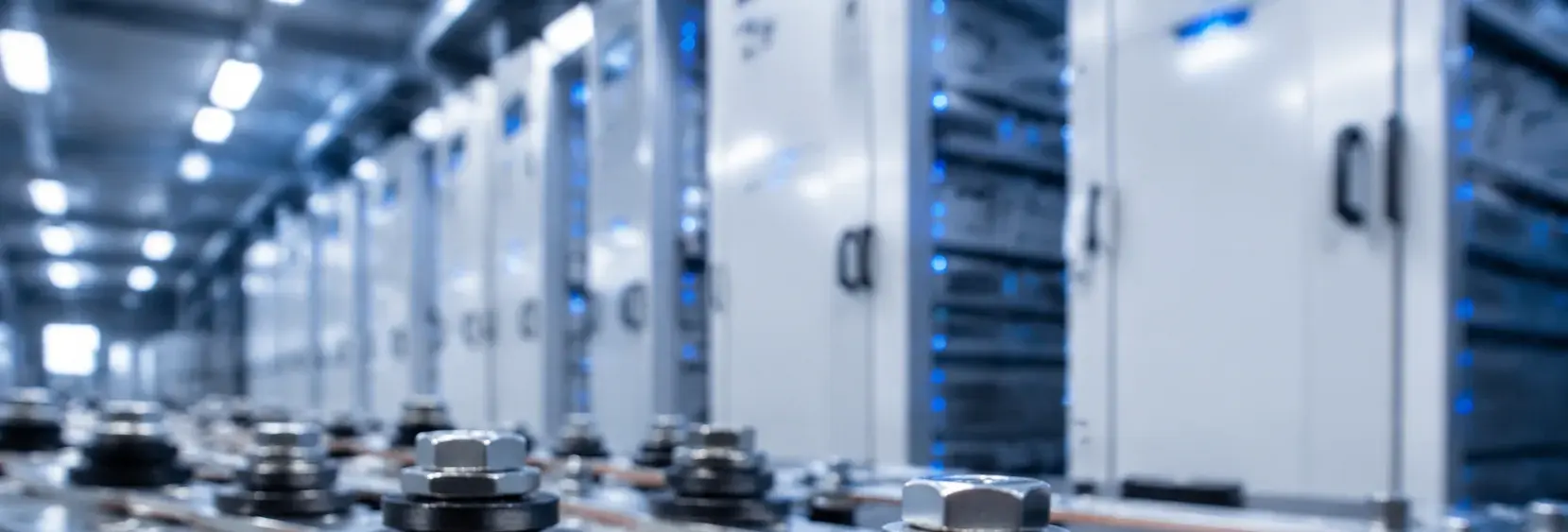

حلقات عزل تخزين الطاقة: PC مقابل الإيبوكسي مقابل السيراميك
أقواس التيار المستمر لا تنطفئ ذاتيًا. تمنع حلقات العزل حدوث القوس الكهربائي. قارن PC (3 مم، ≥2 كيلو فولت)، إيبوكسي (8 مم، >10 كيلو فولت)، وسيراميك (3-5 مم، >30 كيلو فولت) لعزل رف البطارية. طابق فئة الجهد والبيئة لتجنب الانهيار.
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأمور تحدث يوميًا في أرض الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
انهيار حلقة العزل تحت الجهد العالي يتسبب في أن يصبح رف البطارية حيًا
رف البطارية (الهيكل المعدني) معزول عن وحدة البطارية بواسطة حلقات العزل. إذا تدهور أداء حلقة العزل (من >10GΩ إلى <1MΩ) بسبب تقادم المادة أو التلوث، يحدث انهيار تحت جهد تيار مستمر أعلى من 600 فولت ← يصبح رف البطارية حيًا ← يتعرض الشخص الذي يلمس الرف لصدمة كهربائية (صدمة التيار المستمر أكثر خطورة من التيار المتردد). في عام 2022، وقع حادث صدمة كهربائية أثناء صيانة خزانة تخزين الطاقة التجارية/الصناعية. كشف التحقيق بعد الحادث أن حلقة عزل رف البطارية انهارت بسبب تراكم الغبار (تقليل مسافة الزحف) + امتصاص الرطوبة.
إجراءات التصحيح
المادة الموصى بها لحلقات العزل: البولي كربونات (PC). مقارنة بالنايلون والإيبوكسي، يتمتع PC بأفضل مقاومة للتتبع (CTI>600 فولت). اختر سمك حلقة العزل بناءً على جهد العمل: أقل من 500 فولت تيار مستمر استخدم 3 مم، 500-1000 فولت تيار مستمر استخدم 5 مم، أكبر من 1000 فولت تيار مستمر استخدم 8 مم. قم باختبار مقاومة العزل بعد التركيب (ميجر بجهد 2500 فولت تيار مستمر، ≥100MΩ). فحص وتنظيف سطح العزل سنويًا (يمنع استخدام المنظفات المائية، استخدم الكحول اللامائي).
الخطر-02
عدم تركيب جلبة عزل للبرغي يتسبب في أن يصبح البرغي المعدني مسارًا موصلًا
برغي تثبيت رف البطارية يمر عبر فتحة تثبيت الوحدة. إذا لم تتم إضافة جلبة عزل، يتلامس السطح المعدني للبرغي مباشرة مع غلاف سبائك الألومنيوم لوحدة البطارية ← مما ينشئ جسرًا معدنيًا موصلًا بين رف البطارية والوحدة. بمجرد حدوث خطأ عزل في وحدة البطارية، يتدفق تيار التسرب عبر البرغي ← رف البطارية ← الأرض مكونًا مسارًا ← قد لا يفصل جهاز الحماية (لأن التيار لم يمر عبر مستشعر التسرب) ← يستمر التسرب ← يتعرض الشخص الذي يلمس رف البطارية لصدمة كهربائية.
إجراءات التصحيح
يجب تزويد كل برغي تثبيت لرف البطارية بجلبة عزل من النايلون (تغطي الجزء من البرغي المار عبر رف البطارية) وحلقة عزل (بين رأس البرغي ورف البطارية). سمك جدار الجلبة ≥1.5 مم، المادة نايلون PA66 (مقاومة للحرارة ≥120 درجة مئوية، مثبط اللهب V-2 أو أعلى). بعد التركيب، قم بقياس مقاومة العزل بين البرغي ورف البطارية باستخدام ميجر (≥100MΩ).
الخطر-03
صينية الكابلات الممتلئة بشكل زائد تؤدي إلى ضعف تبديد الحرارة
تُستخدم صواني الكابلات لتجميع وعزل كابلات الإشارة/التحكم. إذا تم حشو عدد كبير من كابلات الإشارة في الصينية من أجل الترتيب، يصبح تبديد الحرارة الداخلي غير كافٍ بشدة. تكون درجة حرارة الكابلات التي تعمل بحمل كامل أعلى بـ 15-25 درجة مئوية من عند تمديدها بحرية، مما يسرع شيخوخة العزل. السيناريو الأكثر خطورة هو عندما يتم حشو كابلات الطاقة أيضًا في صينية كابلات الإشارة – ليس فقط التسبب في ارتفاع درجة الحرارة ولكن أيضًا توليد تداخل كهرومغناطيسي (EMI) على خطوط الإشارة، مما يؤدي إلى فقدان حزم اتصالات BMS.
إجراءات التصحيح
يجب أن يكون معدل ملء صينية الكابلات ≤60% (احتفظ بـ 40% من المساحة لتبديد الحرارة). يجب فصل كابلات الطاقة وكابلات الإشارة/التحكم بشكل صارم في صواني منفصلة (المسافة ≥200 مم). يجب أن تكون مادة صينية الكابلات ذات تصنيف مثبط اللهب V-0 (مهم بشكل خاص لخزائن تخزين الطاقة – يمكن أن يستمر V-2 في الاحتراق لمدة 30 ثانية بعد إزالة اللهب).
رؤى خاصة بظروف التشغيل
منع القوس الكهربائي للتيار المستمر: قائمة فحص اختيار حلقة العزل
في خزائن تخزين الطاقة، يتراوح جهد التيار المستمر بين 500-1500 فولت. على عكس التيار المتردد، لا تنطفئ أقواس التيار المستمر ذاتيًا. تعتبر حلقة العزل خط الدفاع الأول. الاختلافات الرئيسية: قوة العزل الكهربائي للمادة، مسافة الزحف، ومقاومة البيئة
ما يجب التحقق منه
- 1حلقات البولي كربونات (3 مم، ≥2 كيلوفولت) مناسبة لجهد أقل من 500 فولت تيار مستمر ولكنها تتدهور مع الرطوبة وتراكم الغبار
- 2حلقات الإيبوكسي (8 مم، >10 كيلوفولت) توفر مسافة زحف أعلى لجهد أكبر من 1000 فولت تيار مستمر وتقاوم الرطوبة بشكل أفضل
- 3الحلقات الخزفية (3-5 مم، >30 كيلوفولت) توفر أعلى عزل ولكنها هشة؛ استخدمها فقط في البيئات القاسية
- 4أكمام عزل البراغي (نايلون أو إيبوكسي) إلزامية لمنع البراغي المعدنية من أن تصبح مسارات موصلة
- 5يجب عدم ملء صواني الكابلات بشكل زائد؛ يجب فصل كابلات الطاقة وكابلات الإشارة لتجنب التداخل الكهرومغناطيسي وارتفاع الحرارة
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| قوة العزل الكهربائي للمادة | تحدد أقصى جهد تيار مستمر يمكن أن تتحمله الحلقة دون انهيار | حدد جهد التحمل ≥ جهد النظام × 1.5 (مثل: ≥2 كيلوفولت لجهد 500 فولت تيار مستمر) |
| مسافة الزحف | الغبار والرطوبة يقللان من العزل الفعال؛ مسافة الزحف الأطول تقلل من خطر التسرب | الحد الأدنى لمسافة الزحف وفقًا للمعيار IEC 61439-1 لدرجة التلوث 3 |
| تصنيف مثبطات اللهب | يمنع انتشار الحريق في حالة حدوث قوس كهربائي أو هروب حراري | UL 94 V-0 لجميع مكونات العزل |
| تركيب كم عزل البرغي | غياب الكم يؤدي إلى جسر معدني موصل يتجاوز الحلقة | قم بتضمين كم عزل لكل برغي يمر عبر فتحة تثبيت الوحدة |
يجب اختبار مقاومة العزل باستخدام ميغومتر 2500 فولت تيار مستمر أثناء التشغيل الأولي وسنويًا. القيم الأقل من 1 ميجا أوم تشير إلى فشل
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
نطاق أدوات التثبيت حسب حجم التخزين: المنزلي والتجاري والصناعي والمحطات
قبل اختيار أجزاء العزل، حدد الفئة التي تندرج ضمنها الخزانة — الحجم يحدد أسلوب التبريد، وأسلوب التبريد يحدد أدوات التثبيت التي تحتاجها وكميتها.
| نوع التخزين | السعة | الشكل النموذجي | التبريد | فرص أدوات التثبيت |
|---|---|---|---|---|
| سكني | 5–20 kWh | خزانة مثبتة على الجدار | حمل حراري طبيعي | براغي صغيرة + أجزاء إحكام |
| تجاري وصناعي | 50–500 kWh | خزانة أرضية قائمة | تبريد بالهواء القسري في الغالب | براغي الخزانة + مستلزمات توصيل قضبان التوزيع |
| المحطات الكبيرة | 1–100 MWh+ | حاوية 20/40-ft | تبريد سائل في الغالب | النطاق الكامل لأدوات التثبيت + المواد الاستهلاكية (موانع التسرب، الحلقات O، حلقات العزل) |
تتبع فئات السعة وأساليب التبريد الممارسات الشائعة في القطاع؛ يُرجى تأكيدها وفق معلمات التصميم الفعلية للمشروع.
المرجع الفني للقطاع
كيف يحوّل التكثف حلقة العزل إلى مسار تسريب
مثال: خزانة تخزين خارجية ذات رطوبة داخلية عالية وتقلبات كبيرة في درجات الحرارة بين النهار والليل.
- 1يجب أن تبقى الرطوبة الداخلية أقل من 90% RH — التجاوز المستمر هو النقطة التي يتشكل عندها التكثف
- 2تقلبات درجات الحرارة بين النهار والليل تجعل التكثف يستقر على سطح الحلقة على شكل غشاء مائي
- 3يحوّل الغشاء سطح العزل الجاف إلى مسار تسريب — التكثف خطر مباشر لحدوث قصر الدائرة
- 4في نظام 1500 V DC، يمكن لمسار التسريب أن يسحب تيار قصر دائرة بحدود 100 kA
- 5الإجراء المضاد: الحفاظ على الرطوبة أقل من 90% RH؛ قبل موسم الأمطار وبعده، افحص أسطح الحلقات للتأكد من عدم وجود غشاء مائي
"تيار قصر الدائرة 100 kA" هو تقدير لقيمة الرتبة؛ القيم الأخرى هي قيم بحثية خاصة بالقطاع.
المرجع الفني للقطاع
ما المعايير التي تحكم تنسيق العزل
تحقق من أداء العزل والسلامة مقابل مجموعة المعايير هذه — كل معيار يرتبط بفحص محدد لأدوات التثبيت أو أجزاء العزل.
UL 9540 / UL 9540A: سلامة نظام ESS واختبار انتشار الهروب الحراري — سعة صمام التنفيس ومقاومة أجزاء العزل للحرارةNFPA 855: معيار تركيب ESS — الفصل لمقاومة الحريق والتهوية والحماية من الانفجارIEC 62933: المواصفة العامة لـ ESS — التوصيلات الكهربائية والعزلIEC 61439: مجموعات مفاتيح الجهد المنخفض — فئات مسافة الزحف لقضبان التوزيع وبراغي الوحداتIEEE 693: التصميم الزلزالي للمحطات الفرعية — التحقق الزلزالي لبراغي تثبيت الوحداتGB/T 36276: بطاريات ليثيوم-أيون لتخزين الطاقة الكهربائية — تمدد الوحدة والسلامة
قائمة معايير للمطابقة المرجعية؛ طبّق الإصدار الساري للمشروع.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
سكني/تجاري صغير <100كيلوواط ساعي <500فولت تيار مستمر
10-15 سنة
اقتصادي
الحل B
نوع الحاوية >1MWh >1000VDC
15-20 سنة
قياسي
الحل C
منصة بحرية/بيئة C5-M/أعلى متطلبات الحماية
25 سنة+
ممتاز
| A · الخطة أ · العزل القياسي لتخزين الطاقة ذات الجهد المنخفض | B · الخطة ب · حاوية تخزين الطاقة عالية الجهد المحسّنة | C · الخطة ج · تكوين البيئات القاسية/البحرية | |
|---|---|---|---|
| 1. حلقة عزل من البولي كربونات | |||
| المواصفة | سمك 3مم، جهد تحمل ≥2كيلوفولت | سمك 8 مم، يتحمل جهدًا >10kV | سماكة 10 مم |
| المادة | بولي كربونات | راتنج الإيبوكسي | راتنج الإيبوكسي |
| الدرجة | UL 94 V-0 | UL 94 V-0 | تحمل جهد >20 كيلوفولت |
| التشطيب | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 2. جلبة عزل برغي من النايلون | |||
| المواصفة | سمك الجدار 1.5مم M6-M10 | سمك 8 مم | سماكة 3-5 مم |
| المادة | PA66 | بولي كربونات | سيراميك Al₂O₃ |
| الدرجة | UL 94 V-2 | يتحمل جهدًا ≥5kV | تحمل جهد >30 كيلوفولت |
| التشطيب | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 3. صينية كابلات مقاومة للهب | |||
| المواصفة | عرض 25-60مم | سمك الجدار 2 مم | M6-M12 |
| المادة | PVC V-0 مقاوم للهب | راتنج الإيبوكسي | PTFE |
| الدرجة | / | UL 94 V-0 | مقاومة حرارة 260 درجة مئوية |
| التشطيب | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 4. حلقة مسطحة | |||
| المواصفة | M10-M12 | العرض 40-80 مم | مخصص |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ + طلاء مقاوم للحريق | مطاط السيليكون |
| الدرجة | A2 | مقاومة الحريق 30 دقيقة | تحمل جهد >10 كيلوفولت |
| التشطيب | خامل | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| 5. حلقة مسطحة | |||
| المواصفة | M10-M12 | M10-M12 | 2500 فولت تيار مستمر |
| المادة | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 | — |
| الدرجة | A2 | A2 | — |
| التشطيب | خامل | مخمّل | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
1حلقة عزل من البولي كربونات
المواصفة
A
سمك 3مم، جهد تحمل ≥2كيلوفولت
B
سمك 8 مم، يتحمل جهدًا >10kV
C
سماكة 10 مم
المادة
A
بولي كربونات
B
راتنج الإيبوكسي
C
راتنج الإيبوكسي
الدرجة
A
UL 94 V-0
B
UL 94 V-0
C
تحمل جهد >20 كيلوفولت
التشطيب
A
جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
2جلبة عزل برغي من النايلون
المواصفة
A
سمك الجدار 1.5مم M6-M10
B
سمك 8 مم
C
سماكة 3-5 مم
المادة
A
PA66
B
بولي كربونات
C
سيراميك Al₂O₃
الدرجة
A
UL 94 V-2
B
يتحمل جهدًا ≥5kV
C
تحمل جهد >30 كيلوفولت
التشطيب
A
جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55um وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
3صينية كابلات مقاومة للهب
المواصفة
A
عرض 25-60مم
B
سمك الجدار 2 مم
C
M6-M12
المادة
A
PVC V-0 مقاوم للهب
B
راتنج الإيبوكسي
C
PTFE
الدرجة
A
/
B
UL 94 V-0
C
مقاومة حرارة 260 درجة مئوية
التشطيب
A
جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461
B
جلفنة بالغمس الساخن >=55um وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
4حلقة مسطحة
المواصفة
A
M10-M12
B
العرض 40-80 مم
C
مخصص
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ + طلاء مقاوم للحريق
C
مطاط السيليكون
الدرجة
A
A2
B
مقاومة الحريق 30 دقيقة
C
تحمل جهد >10 كيلوفولت
التشطيب
A
خامل
B
جلفنة بالغمس الساخن >=55um وفق ISO 1461
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
5حلقة مسطحة
المواصفة
A
M10-M12
B
M10-M12
C
2500 فولت تيار مستمر
المادة
A
فولاذ مقاوم للصدأ 304
B
فولاذ مقاوم للصدأ 304
C
—
الدرجة
A
A2
B
A2
C
—
التشطيب
A
خامل
B
مخمّل
C
جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461
دليل الاختيار
غير متأكد؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| <500VDC تخزين طاقة منخفض الجهد (سكني/تجاري صغير) | الخطة A – حلقة عازلة PC (3mm، تتحمل ≥2kV) عزل قياسي | UL 1973 (سلامة بطاريات التخزين الثابتة) |
| >1000VDC حاوية جهد عالٍ (>1MWh) | الخطة B – فاصل إيبوكسي (8mm، يتحمل >10kV) عزل معزز | مسافة الزحف IEC 61439-1، تنسيق العزل IEC 60664-1 |
| مسمار تثبيت رف البطارية المار عبر فتحة تركيب الوحدة | إضافة غلاف عازل من النايلون (PA66) (سماكة الجدار ≥1.5mm) + حلقة عازلة | يمنع الجسر الموصل المعدني الذي يلتف حول العزل (UL 1973) |
| حامل كابلات يجمع كابلات الإشارة/التحكم | معدل الإشغال ≤60%، مد كابلات الطاقة والإشارة في حوامل منفصلة (المسافة ≥200mm)، مثبط للهب V-0 | يمنع ارتفاع درجة الحرارة وفقدان الحزم بسبب التداخل الكهرومغناطيسي ويحد من انتشار الحريق (UL 9540A) |
A
الخطة أ · العزل القياسي لتخزين الطاقة ذات الجهد المنخفض
معيار C3 وفق ISO 12944-2
صينية كابلات مقاومة للهب
PVC V-0 مقاوم للهب · /
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| حلقة عزل من البولي كربونات | جلبة عزل برغي من النايلون | صينية كابلات مقاومة للهب | حلقة مسطحة | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | سمك 3مم، جهد تحمل ≥2كيلوفولت | سمك الجدار 1.5مم M6-M10 | عرض 25-60مم | M10-M12 | M10-M12 |
| المادة | بولي كربونات | PA66 | PVC V-0 مقاوم للهب | فولاذ مقاوم للصدأ 304 | فولاذ مقاوم للصدأ 304 |
| الدرجة | UL 94 V-0 | UL 94 V-2 | / | A2 | A2 |
| التشطيب | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن ≥55ميكرومتر وفق ISO 1461 | خامل | خامل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20°م إلى +80°م | -20°م إلى +80°م | -20°م إلى +80°م | -20°م إلى +80°م | -20°م إلى +80°م |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005كجم | ~0.005كجم |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 | ISO 7089 |
| الاستخدام | عزل رف البطارية والوحدة | عزل البرغي | تمديد كابلات التحكم/الإشارة | توزيع الحمل | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1مم لكل 100مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر ±2 نيوتن متر بمفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس السماكة.
- ضع علامة طلاء ختم العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفق المواصفة. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام الصيانة المحوسب مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · حاوية تخزين الطاقة عالية الجهد المحسّنة
C4 بيئة قاسية وفق ISO 12944-2
فاصل عزل من راتنج الإيبوكسي
راتنج الإيبوكسي · UL 94 V-0
حلقة مسطحة
فولاذ مقاوم للصدأ 304 · A2
| فاصل عزل من راتنج الإيبوكسي | حلقة عزل سميكة | جلبة عزل لبرغي من راتنج الإيبوكسي | صينية كابلات مقاومة للحريق | حلقة مسطحة | |
|---|---|---|---|---|---|
| المواصفة | سمك 8 مم، يتحمل جهدًا >10kV | سمك 8 مم | سمك الجدار 2 مم | العرض 40-80 مم | M10-M12 |
| المادة | راتنج الإيبوكسي | بولي كربونات | راتنج الإيبوكسي | فولاذ + طلاء مقاوم للحريق | فولاذ مقاوم للصدأ 304 |
| الدرجة | UL 94 V-0 | يتحمل جهدًا ≥5kV | UL 94 V-0 | مقاومة الحريق 30 دقيقة | A2 |
| التشطيب | جلفنة بالغمس الساخن ≥55 ميكرومتر وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | جلفنة بالغمس الساخن >=55um وفق ISO 1461 | مخمّل |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C | -20C إلى +80C |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.005kg |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 500 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | كيس بلاستيكي |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 7089 |
| الاستخدام | عزل وحدات رف بطاريات الجهد العالي | رف بطاريات الجهد العالي | عزل براغي الجهد العالي | تمديد كابلات الجهد العالي والتيار العالي | توزيع الحمل |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام الأسيتون. تحقق من خشونة السطح Ra <3.2um.
- ضع مركبًا مضادًا للتآكل للوصلات بدرجة حرارة تشغيل من -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفق المواصفات. اربط بنمط متقاطع. افحص 10% بأداة تحقق. سجل البيانات البيئية.
- اختبر الشد لعينة عشوائية 5% حتى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- ضع طبقة حماية مقاومة للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي مقابل المواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبتات | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت يقل عن 80% من عزم الربط المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة ج · تكوين البيئات القاسية/البحرية
C5-M شديد وفقًا لمعيار ISO 12944-2
فاصل راتنج الإيبوكسي
راتنج الإيبوكسي · تحمل جهد >20 كيلوفولت
وسادة عزل من مطاط السيليكون
مطاط السيليكون · تحمل جهد >10 كيلوفولت
| فاصل راتنج الإيبوكسي | حلقة عزل سيراميكية | جلبة عزل للبرغي | وسادة عزل من مطاط السيليكون | جهاز اختبار مقاومة العزل | |
|---|---|---|---|---|---|
| المواصفة | سماكة 10 مم | سماكة 3-5 مم | M6-M12 | مخصص | 2500 فولت تيار مستمر |
| المادة | راتنج الإيبوكسي | سيراميك Al₂O₃ | PTFE | مطاط السيليكون | — |
| الدرجة | تحمل جهد >20 كيلوفولت | تحمل جهد >30 كيلوفولت | مقاومة حرارة 260 درجة مئوية | تحمل جهد >10 كيلوفولت | — |
| التشطيب | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 | جلفنة بالغمس الساخن >=55 ميكرومتر وفقًا لمعيار ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | عزل وحدات الجهد العالي | أعلى مستوى عزل | عزل في بيئات درجات الحرارة العالية | عزل مرن | اختبار دوري لمقاومة العزل |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرومتر.
- ضع مركبًا مضادًا للتآكل بدرجة بحرية مصنفًا من -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة في حدود 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر NDT عينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي عينة تظهر عليها علامات تشقق.
- طبق مادة مانعة للتسرب وفقًا للمواصفات. قم بتركيب أجهزة مراقبة حالة دائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت الحمل التصميمي. ينفصل الوصل في ظل ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصل. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
قدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
