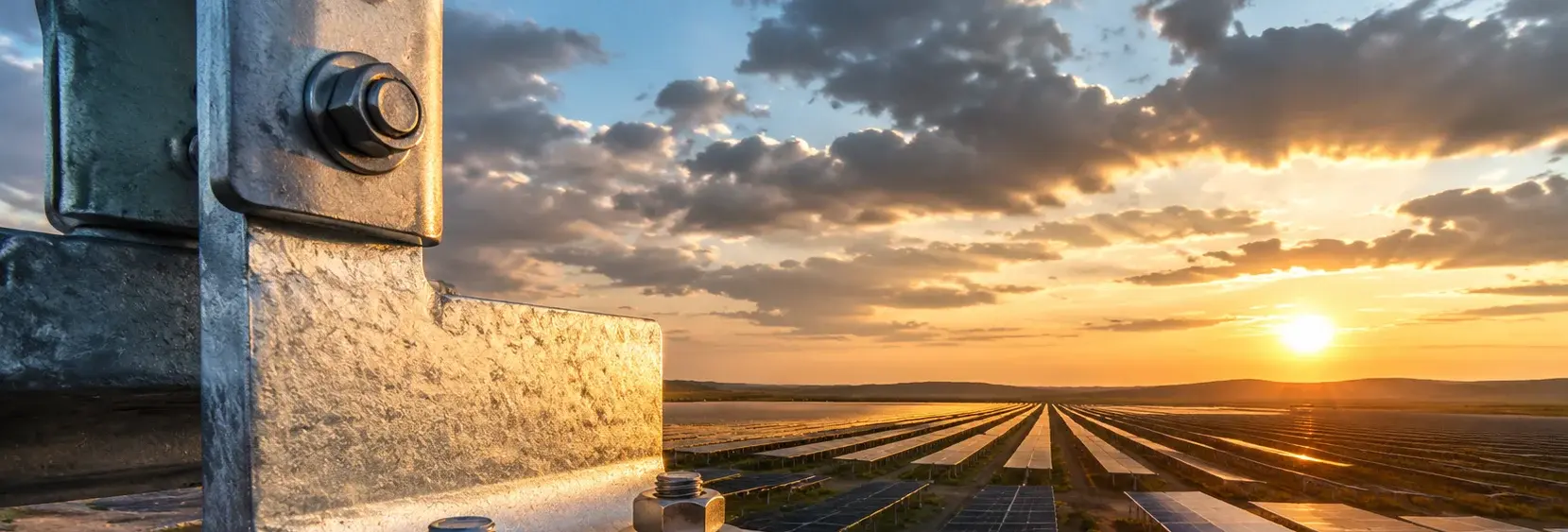

مقارنة حوامل تثبيت العاكس ووصلاته
اختيار الحامل والوصلات المناسبة للعاكس الشمسي أمر بالغ الأهمية لمنع ارتخاء البراغي الناتج عن الاهتزاز، وفشل تبديد الحرارة، ومخاطر الحريق. قارن بين تكوينات التثبيت على الحائط (20-60kW) وعلى الأرضية (60-500kW)، بما في ذلك المواد والطلاءات وعدة مقاومة الارتخاء.
تدقيق المخاطر // التشخيص الهندسي
دليل أخطاء الشراء
"هذه الأمور تحدث يوميًا على خط الإنتاج."
QC-AUDIT // REV.5
SCALE 1:1 · 03 ITEMS
الخطر-01
التقليل من وزن العاكس يؤدي إلى تحميل زائد على الحامل
عند شراء عاكس، يُولى الاهتمام للمعلمات الكهربائية (الطاقة، الكفاءة)، لكن غالبًا ما يُهمل وزن العاكس في شراء المعدات—فالعاكس المركزي بقدرة 500kW يزن 800-1200kg، بالإضافة إلى خزانة التيار المستمر، يتحمل الحامل الأرضي ما يقارب 2 طن. إذا كان هامش تصميم الحامل غير كافٍ (معامل أمان < 2.5)، فقد يؤدي الحمل طويل الأمد إلى تشقق إجهاد اللحام، مما قد يتسبب في ميل العاكس أو حتى سقوطه—وتكاليف الإصلاح تفوق بكثير تكلفة الحامل نفسه.
إجراءات التصحيح
اضرب الوزن الفعلي للعاكس × 1.3 (معامل ديناميكي) ← راجع معيار GB 50017 لتصميم الهياكل الفولاذية لحساب سعة تحميل الحامل. معامل الأمان الموصى به لحوامل العاكس المركزي الأرضية ≥ 2.5، وللحوامل الجدارية ≥ 3.0. يجب فحص لحامات الحامل بالفحص بالموجات فوق الصوتية (UT)، وليس فقط الفحص البصري.
الخطر-02
اهتزاز الرياح وتبديد الحرارة يسببان ارتخاء البراغي
أثناء التشغيل، تولد المروحة الداخلية للعاكس اهتزازًا مستمرًا (تردد 5-20Hz)، بالإضافة إلى اهتزاز الرياح الخارجية، يمكن أن ينخفض الشد المسبق للبراغي العادية بنسبة 30-50% بعد 10⁴ اهتزازات (تقدير تقريبي). ارتخاء براغي التثبيت يسبب ضعف التلامس بين العاكس والحامل ← انخفاض كفاءة تبديد الحرارة ← تشغيل بتخفيض الطاقة بسبب ارتفاع الحرارة ← فقدان توليد الطاقة. في نفس الوقت، تنتج البراغي المرتخية ضوضاء احتكاك معدني، مما يؤثر على البيئة (نسبة شكاوى عالية في محطات القرى).
إجراءات التصحيح
يجب استخدام براغي تثبيت العاكس من الفولاذ المقاوم للصدأ 304 + صواميل قفل من النايلون (GB/T 889.1) أو حلقات قفل إسفينية. براغي الفولاذ المقاوم للصدأ لها معامل مرونة أقل ومعامل تمدد حراري أكبر مقارنة بالفولاذ الكربوني، مما يتطلب حلقات مرنة للتعويض عن تغيرات درجة الحرارة. يجب إعادة فحص البراغي الحرجة بمفتاح عزم كل ثلاثة أشهر (M12 موصى به 45-55Nm، M16 موصى به 110-130Nm).
الخطر-03
اهتزاز المروحة ينتقل إلى أطراف التيار المستمر مسببًا ارتخاءً وتقوسًا وحريقًا
تدور مروحة التبريد الداخلية للعاكس المركزي بسرعة 1500-3000rpm، مولدة اهتزازًا بتردد 5-50Hz. ينتقل الاهتزاز على طول هيكل العاكس ← براغي التثبيت ← الحامل، ويعود أيضًا إلى أطراف الأسلاك الداخلية. تحمل أطراف التيار المستمر تيارات 200-400A وفولتية 600-1500V—انخفاض بنسبة 10% في الشد المسبق لبراغي الأطراف يخلق فجوات بمستوى ميكرومتر، مما يزيد مقاومة التلامس من <1mΩ إلى >10mΩ. عند تيار 200A، ترتفع طاقة التسخين المحلية من 40W إلى 400W. عندما تتجاوز درجة حرارة الطرف مقاومة درجة حرارة الطبقة العازلة (عادة 105°C)، يتفحم العزل ← تقوس ← حريق. حوالي 30% من الحرائق في محطات الطاقة الشمسية سببها ضعف تلامس الأطراف.
إجراءات التصحيح
يجب استخدام مزيج من الحلقات الزنبركية + الحلقات المسطحة أو حلقات القرص الزنبركية في براغي أطراف التيار المستمر (للحفاظ على شد مسبق ثابت). اربط براغي الأطراف بدقة وفقًا لمواصفات الشركة المصنعة (عادة M8: 8-10Nm، M10: 15-20Nm)—الارتخاء الزائد يسبب اتصالًا وهميًا وتقوسًا، والشد الزائد يسحق قلب السلك أيضًا مسببًا اتصالًا وهميًا. أعد الشد مرة واحدة خلال 48 ساعة بعد التركيب الأولي (يزيل زحف المعدن الإجهاد الأولي). افحص جميع الأطراف بمصور حراري بالأشعة تحت الحمراء كل ستة أشهر؛ إذا تجاوز ارتفاع درجة الحرارة 30K، افصل الطاقة فورًا للمعالجة.
رؤى خاصة بظروف التشغيل
فحوصات أساسية للبراغي في تركيب العاكس
غالبًا ما تنبع أعطال تركيب العاكس من التقليل من شأن الاهتزاز والتآكل. يسلط الجدول أدناه الضوء على نقاط الفحص الرئيسية للمشتريات والتركيب
ما يجب التحقق منه
- 1تتطلب أقواس التثبيت على الحائط لعاكسات 20-60 كيلوواط سعة تحميل ≥80 كجم؛ تحقق من مادة القوس Q235B المجلفن بالغمس الساخن ≥65 ميكرومتر وفقًا لمعيار ISO 1461
- 2تتطلب أقواس التثبيت على الأرض لعاكسات 60-500 كيلوواط سعة تحميل ≥1500 كجم؛ استخدم Q345B المجلفن بالغمس الساخن ≥85 ميكرومتر وبراغي عالية القوة M16 من الدرجة 10.9
- 3يمكن أن تؤدي اهتزازات مروحة العاكس (5-20 هرتز) إلى ارتخاء البراغي العادية؛ استخدم صواميل نايلون ذاتية القفل أو حلقات إسفينية للحفاظ على التحميل المسبق
- 4في البيئات الساحلية من الفئة C5، قم بترقية أدوات التثبيت إلى الفولاذ المقاوم للصدأ 316L ومخمدات الاهتزاز FFKM لمنع التآكل والحفاظ على التخميد
- 5يزيد ارتخاء براغي طرف التيار المستمر من مقاومة التلامس، مما يسبب تسخينًا موضعيًا وخطر حريق؛ حدد أجهزة مضادة للارتخاء وفحوصات عزم دورية
| بند الفحص | سبب الأهمية | ما يُذكر في الاستفسار/الرسومات |
|---|---|---|
| سعة تحميل القوس مقابل وزن العاكس | التقليل من الوزن يؤدي إلى إجهاد اللحام وانهياره | عامل أمان ≥2.5؛ تحقق من سعة التحميل في ورقة البيانات |
| مادة البرغي والطلاء | التآكل يقلل من قوة البرغي؛ تآكل كلفاني مع القوس | جلفنة بالغمس الساخن ≥65 ميكرومتر للفئة C3؛ 316L للفئة C5 |
| خاصية مقاومة الارتخاء | الاهتزاز يقلل التحميل المسبق بنسبة 30-50٪ بعد 10⁴ دورة (تقدير تقريبي) | صامولة نايلون ذاتية القفل أو حلقة إسفينية؛ حدد نوع عزم الربط الثابت |
| صلابة مخمد الاهتزاز | المخمد الناعم جدًا يسبب حركة مفرطة؛ الصلب جدًا ينقل الاهتزاز | صلابة شور 50-55 للتركيب على الحائط؛ 60-65 للتركيب على الأرض |
| عزم ربط براغي طرف التيار المستمر | الطرف المرتخي يسبب شررًا وحريقًا | عزم الربط وفقًا لمواصفات الشركة المصنعة؛ استخدم حلقات قفل؛ أعد الربط دوريًا |
يجب التحقق من جميع مواصفات أدوات التثبيت وفقًا لدليل تركيب الشركة المصنعة للعاكس. قيم عزم الربط وفترات الفحص خاصة بالمشروع
مستوى الدليل: استنادًا إلى ظروف التشغيل ومعلومات المنتج في هذه الصفحة
المرجع الفني للقطاع
من مسمار قاعدة بعزم شد ناقص إلى قوس تيار مستمر
مشكلة عزم الشد عند مسمار القاعدة تنتقل عبر مسار الاهتزاز إلى جانب التيار المستمر وتنتهي بقوس كهربائي.
- 1مسامير تمدد قاعدة العاكس (M12) تُشد إلى 50-60 N·m (تصنيف منتج الفولاذ المقاوم للصدأ) — يظهر نقص عزم الشد أولاً على شكل انزياح بفعل اهتزاز الرياح
- 2الانزياح يجهد كابلات التيار المستمر، مما يؤدي إلى ارتخاء موصلات MC4 التي تغذيها
- 3موصل MC4 غير مغلق بإحكام → مقاومة تلامس أعلى → تسخين → أكسدة → حرارة إضافية → انصهار
- 4قوس التيار المستمر ليس له عبور صفري ولا يمكنه الانطفاء ذاتياً → حريق
- 5المعالجة المسبقة: 304 SS مع صواميل قفل بحشوة نايلون؛ أغلق موصلات MC4 حتى تسمع صوت النقرة، ثم اختبرها بالسحب؛ افحص سنوياً بالتصوير الحراري بالأشعة تحت الحمراء واعتبر أي نقطة ساخنة فوق 10 °C غير طبيعية (موصى به)
قيمة 50-60 N·m لمسمار التمدد M12 هي تصنيف منتج مسمار التمدد المقاوم للصدأ (تم التحقق منها في KB §2.4، وليست تقديرية)؛ >10 °C قيمة موصى بها؛ وتتبع سلسلة آلية الانتقال من MC4 إلى القوس KB §2.6.
المرجع الفني للقطاع
مسامير تمدد قاعدة العاكس: لا تستخدم قيم عزم شد الفولاذ
لنفس المقاس M12، يتطلب مسمار التمدد المقاوم للصدأ ومسمار الفولاذ 8.8 عزم تركيب مختلفاً تماماً — طابقهما مع هذا الجدول عند الطلب والتركيب.
| البند / المقاس | العزم أو المواصفة | ملاحظات |
|---|---|---|
| مسمار تمدد قاعدة العاكس، مقاوم للصدأ (M12) | 50-60 N·m | تصنيف منتج مقاوم للصدأ — اتبع مواصفة المصنّع، وليس قيم الفولاذ |
| مسمار تمدد فولاذي درجة 8.8 (M12، للمرجع) | 96-110 N·m | تصنيف فولاذي، أعلى بوضوح — لا تخلط بين المادتين |
| مسامير تثبيت القاعدة (تجهيز مضاد للاهتزاز) | M8-M12, 304 SS + nylon-insert lock nuts | مقاسات شائعة للقواعد؛ الارتخاء بفعل اهتزاز الرياح هو العطل الرئيسي |
كل من 50-60 و 96-110 N·m قراءتان موثقتان من KB §2.4 (تصنيف منتج مسمار التمدد المقاوم للصدأ مقابل فولاذ 8.8)، وليستا تقديريتين؛ M8-M12/304 حسب KB §5.
المرجع الفني للقطاع
مسامير قاعدة العاكس: خيارات القفل ودورية فحص العزم
اهتزاز الرياح هو العدو الرئيسي لمسامير القاعدة — اختر أدوات القفل المناسبة، ثم نفّذ الدورية السنوية؛ لا تهمل أياً منهما.
- الارتخاء بفعل اهتزاز الرياح هو العطل الرئيسي لمسامير القاعدة — ركّب صواميل قفل بحشوة نايلون مع حلقات زنبركية، وليس حلقات مسطحة عادية
- دورية العزم: افحص عينة 10% من المسامير سنوياً؛ أعد شد الدفعة كاملة عند تجاوز التدهور 20%
- تُحدد المادة حسب الموقع: 8.8-grade HDG ≥85 μm في المناطق الداخلية (أو حسب فئات GB/T 13912)؛ Dacromet أو 304 بالقرب من الساحل
- فحص بالأشعة تحت الحمراء مرة سنوياً: أي نقطة ساخنة فوق 10 °C عند قاعدة العاكس أو الأطراف تُعد غير طبيعية (موصى به)
أخذ العينات بنسبة 10% وإعادة الشد الكامل للدفعة عند >20% يتبع KB §2.2 (على أساس مسامير التثبيت/مسامير U، ممتد إلى قواعد العواكس)؛ ≥85 μm حسب §2.2؛ >10 °C قيمة موصى بها (§2.4)؛ Dacromet يتبع خيارات §2.2/§2.3. لا توجد تقديرات للمقدار.
مقارنة الحلول
مقارنة المعاملات الأساسية للحلول الثلاثة
قارن صفًا بصف في الجدول أدناه لتحديد الحل المناسب لظروف عملك بسرعة.
الحل A
عاكس تسلسلي، تركيب على الحائط، جدار خرساني أو طوب
15-20 سنة (مغلفن بالغمس الساخن ≥65 ميكرومتر يلبي بيئة C3)
اقتصادي
الحل B
محولات مركزية/سلسلة كبيرة/متوسطة، تركيب أرضي، بيئة خارجية
20-25 سنة (مغلفن بالغمس الساخن ≥85 ميكرومتر + حماية معززة ضد التآكل)
قياسي
الحل C
بيئة ساحلية من الفئة C5، أنظمة شمسية بحرية، محيط مصانع كيميائية
أكثر من 25 عامًا
ممتاز
| A · الخطة أ · التكوين القياسي المثبت على الحائط (20-60 كيلوواط) | B · الخطة ب · التكوين المقوى المثبت على الأرض (60-500 كيلوواط) | C · الخطة ج · التكوين للبيئات القاسية/البحرية | |
|---|---|---|---|
| 1. حامل تثبيت العاكس على الحائط | |||
| المواصفة | للعاكس 20-60 كيلوواط (سعة تحميل ≥80 كجم) | لـ 60-500 كيلوواط، سعة تحميل ≥1500 كجم | مخصص، سعة تحميل ≥2000 كجم |
| المادة | Q235B مغلفن بالغمس الساخن ≥65 ميكرومتر | Q345B مغلفن بالغمس الساخن ≥85 ميكرومتر | فولاذ مقاوم للصدأ 316L |
| الدرجة | مغلفن بالغمس الساخن | مغلفن بالغمس الساخن + طلاء مضاد للتآكل | مصقول كهربائيًا |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| 2. مثبت كيميائي M12 | |||
| المواصفة | M12×160mm | M16×200 مم نوع مدفون | M16×200 مم |
| المادة | فولاذ كربوني مغلفن + خرطوشة راتنج إيبوكسي | 42CrMoA مغلفن بالغمس الساخن | فولاذ مقاوم للصدأ 316L + إيبوكسي |
| الدرجة | قوة شد ≥18 كيلو نيوتن | الدرجة 10.9 | A4-80 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| 3. برغي تثبيت | |||
| المواصفة | M10×30mm | M16×40 مم | M16×40 مم |
| المادة | فولاذ مقاوم للصدأ 304 A2-70 | 42CrMoA | فولاذ مقاوم للصدأ 316L |
| الدرجة | عادي | الدرجة 10.9 | A4-80 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| 4. صامولة قفل نايلون | |||
| المواصفة | M10 | NL16 | NL16sp |
| المادة | فولاذ كربوني مغلفن + إدخال نايلون | فولاذ كربوني مقسى + داكروميت | فولاذ مقاوم للصدأ 316L |
| الدرجة | مغلفن بالغمس الساخن | داكروميت | مصقول كهربائيًا |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| 5. ممتص اهتزازات مطاط طبيعي | |||
| المواصفة | 50×50×10mm | 80×80×12 مم | 80×80×12 مم |
| المادة | مطاط طبيعي NR | مطاط طبيعي NR | مطاط FFKM بيرفلوروإيلاستومر |
| الدرجة | صلابة شور 50-55 | صلابة شور 60-65 | مقاومة حرارية -40~250 درجة مئوية |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
1حامل تثبيت العاكس على الحائط
المواصفة
A
للعاكس 20-60 كيلوواط (سعة تحميل ≥80 كجم)
B
لـ 60-500 كيلوواط، سعة تحميل ≥1500 كجم
C
مخصص، سعة تحميل ≥2000 كجم
المادة
A
Q235B مغلفن بالغمس الساخن ≥65 ميكرومتر
B
Q345B مغلفن بالغمس الساخن ≥85 ميكرومتر
C
فولاذ مقاوم للصدأ 316L
الدرجة
A
مغلفن بالغمس الساخن
B
مغلفن بالغمس الساخن + طلاء مضاد للتآكل
C
مصقول كهربائيًا
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
C
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
2مثبت كيميائي M12
المواصفة
A
M12×160mm
B
M16×200 مم نوع مدفون
C
M16×200 مم
المادة
A
فولاذ كربوني مغلفن + خرطوشة راتنج إيبوكسي
B
42CrMoA مغلفن بالغمس الساخن
C
فولاذ مقاوم للصدأ 316L + إيبوكسي
الدرجة
A
قوة شد ≥18 كيلو نيوتن
B
الدرجة 10.9
C
A4-80
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
C
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
3برغي تثبيت
المواصفة
A
M10×30mm
B
M16×40 مم
C
M16×40 مم
المادة
A
فولاذ مقاوم للصدأ 304 A2-70
B
42CrMoA
C
فولاذ مقاوم للصدأ 316L
الدرجة
A
عادي
B
الدرجة 10.9
C
A4-80
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
C
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
4صامولة قفل نايلون
المواصفة
A
M10
B
NL16
C
NL16sp
المادة
A
فولاذ كربوني مغلفن + إدخال نايلون
B
فولاذ كربوني مقسى + داكروميت
C
فولاذ مقاوم للصدأ 316L
الدرجة
A
مغلفن بالغمس الساخن
B
داكروميت
C
مصقول كهربائيًا
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
C
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
5ممتص اهتزازات مطاط طبيعي
المواصفة
A
50×50×10mm
B
80×80×12 مم
C
80×80×12 مم
المادة
A
مطاط طبيعي NR
B
مطاط طبيعي NR
C
مطاط FFKM بيرفلوروإيلاستومر
الدرجة
A
صلابة شور 50-55
B
صلابة شور 60-65
C
مقاومة حرارية -40~250 درجة مئوية
التشطيب
A
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
B
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
C
مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461
دليل الاختيار
لست متأكدًا من الخطة المناسبة؟
| حالة التشغيل | الخيار الموصى به | الأساس الرئيسي |
|---|---|---|
| عاكس نصفي بقدرة <60kW، تركيب جداري على جدار خرساني/من الطوب | الخطة A للتركيب الجداري: حامل Q235B مجلفن بالغمس الساخن ≥65μm (الحمولة ≥80kg) + مرساة كيميائية M12 (قوة شد ≥18kN) + مسامير 304 A2-70 + صامولة قفل نايلون | GB 50017-2017، GB/T 5783/ISO 4017، GB/T 889.1/ISO 7040 |
| عاكس مركزي/نصفي بقدرة >60kW أو تركيب أرضي | الخطة B للتركيب الأرضي: حامل Q345B مجلفن بالغمس الساخن ≥85μm (الحمولة ≥1500kg) + مسامير عالية المقاومة M16 Grade 10.9 + حلقة قفل إسفينية | GB 50017-2017، SS-EN 14399، ISO 12944-2 C4 |
| ضمن مسافة 3km من الساحل / منصة بحرية | الخطة C من الفولاذ 316L بالكامل: حامل أرضي 316L (الحمولة ≥2000kg) + مثبتات A4-80 + حلقة قفل إسفينية 316L | ISO 12944-2 C5-M |
A
الخطة أ · التكوين القياسي المثبت على الحائط (20-60 كيلوواط)
معيار C3 وفقًا لـ ISO 12944-2
حامل تثبيت العاكس على الحائط
Q235B مغلفن بالغمس الساخن ≥65 ميكرومتر · مغلفن بالغمس الساخن
مثبت كيميائي M12
فولاذ كربوني مغلفن + خرطوشة راتنج إيبوكسي · قوة شد ≥18 كيلو نيوتن
برغي تثبيت
فولاذ مقاوم للصدأ 304 A2-70 · عادي
صامولة قفل نايلون
فولاذ كربوني مغلفن + إدخال نايلون · مغلفن بالغمس الساخن
ممتص اهتزازات مطاط طبيعي
مطاط طبيعي NR · صلابة شور 50-55
| حامل تثبيت العاكس على الحائط | مثبت كيميائي M12 | برغي تثبيت | صامولة قفل نايلون | ممتص اهتزازات مطاط طبيعي | |
|---|---|---|---|---|---|
| المواصفة | للعاكس 20-60 كيلوواط (سعة تحميل ≥80 كجم) | M12×160mm | M10×30mm | M10 | 50×50×10mm |
| المادة | Q235B مغلفن بالغمس الساخن ≥65 ميكرومتر | فولاذ كربوني مغلفن + خرطوشة راتنج إيبوكسي | فولاذ مقاوم للصدأ 304 A2-70 | فولاذ كربوني مغلفن + إدخال نايلون | مطاط طبيعي NR |
| الدرجة | مغلفن بالغمس الساخن | قوة شد ≥18 كيلو نيوتن | عادي | مغلفن بالغمس الساخن | صلابة شور 50-55 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تثبيت العاكس على الحائط | تثبيت الحامل على الجدار الخرساني | توصيل العاكس بالحامل | تستخدم مع برغي التثبيت | تخميد الاهتزازات بين الحامل والعاكس |
التركيب والصيانة
خطوات التركيب
- نظف الأسطح بكحول الأيزوبروبيل (99.9%). تحقق من التسطيح ضمن 0.1 مم لكل 100 مم.
- ضع مركب الوصل على أسطح التلامس. ضع المثبت مع حلقة بلفيل تحت الرأس والصامولة.
- تحقق من المحاذاة ضمن 0.5 مم. اربط بنمط نجمة. اربط بعزم 42 نيوتن متر +/-2 نيوتن متر باستخدام مفتاح عزم معاير. وثق في سجل ضمان الجودة.
- افحص جميع المثبتات للتأكد من الجلوس الصحيح. قس عينة 5% بمقياس السماكة.
- ضع علامة طلاء ختم العزم. صور التجميع النهائي من 3 زوايا لحزمة توثيق ضمان الجودة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة مثبت غير صحيحة لظروف الخدمة | يفشل المثبت تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة المثبت وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب المثبت | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي مثبت أقل من 80% من العزم المحدد. استبدل المثبتات التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع المثبتات الحرجة بغض النظر عن الحالة. وثق جميع النتائج في نظام الصيانة المحوسب مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
B
الخطة ب · التكوين المقوى المثبت على الأرض (60-500 كيلوواط)
C4 قاسية وفقًا لـ ISO 12944-2
حامل تثبيت أرضي للمحول
Q345B مغلفن بالغمس الساخن ≥85 ميكرومتر · مغلفن بالغمس الساخن + طلاء مضاد للتآكل
حلقة قفل إسفينية
فولاذ كربوني مقسى + داكروميت · داكروميت
| حامل تثبيت أرضي للمحول | برغي تثبيت M16 | برغي M16 عالي القوة | حلقة قفل إسفينية | مخمد اهتزاز مقوى | |
|---|---|---|---|---|---|
| المواصفة | لـ 60-500 كيلوواط، سعة تحميل ≥1500 كجم | M16×200 مم نوع مدفون | M16×40 مم | NL16 | 80×80×12 مم |
| المادة | Q345B مغلفن بالغمس الساخن ≥85 ميكرومتر | 42CrMoA مغلفن بالغمس الساخن | 42CrMoA | فولاذ كربوني مقسى + داكروميت | مطاط طبيعي NR |
| الدرجة | مغلفن بالغمس الساخن + طلاء مضاد للتآكل | الدرجة 10.9 | الدرجة 10.9 | داكروميت | صلابة شور 60-65 |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تثبيت المحولات الكبيرة على الأرض | تثبيت الحامل على الأساس الخرساني | توصيل المحول بالحامل | استبدال حلقة الزنبرك العادية | تخميد اهتزاز المحولات الكبيرة |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم من الأسطح باستخدام مذيب الأسيتون. تحقق من خشونة السطح Ra <3.2 ميكرومتر.
- ضع مركبًا مشتركًا مضادًا للتآكل بتصنيف -20 إلى 150 درجة مئوية. استخدم حلقات مطلية بـ PTFE.
- تحقق من المحاذاة وفقًا للمواصفات. اربط بنمط متقاطع. افحص 10% باستخدام أداة تحقق. سجل مع بيانات بيئية.
- اختبر شد عينة عشوائية بنسبة 5% إلى 80% من حمولة الإثبات. استبدل أي عينة أقل من حد القبول.
- طبق طلاء وقائي مقاوم للعوامل الجوية. ثبت عينة مراقبة التآكل بجوار الوصلات الحرجة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة برغي غير صحيحة لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير +/-3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البرغي | يمنع تلوث السطح الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي أقل من 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. أقصى فقدان مسموح للشد: 15%.
C
الخطة ج · التكوين للبيئات القاسية/البحرية
C5-M بيئة قصوى وفقًا للمعيار ISO 12944-2
حامل التثبيت الأرضي
فولاذ مقاوم للصدأ 316L · مصقول كهربائيًا
مثبت كيميائي
فولاذ مقاوم للصدأ 316L + إيبوكسي · A4-80
حلقة قفل إسفينية
فولاذ مقاوم للصدأ 316L · مصقول كهربائيًا
| حامل التثبيت الأرضي | مثبت كيميائي | برغي عالي القوة | حلقة قفل إسفينية | مخمد الاهتزازات | |
|---|---|---|---|---|---|
| المواصفة | مخصص، سعة تحميل ≥2000 كجم | M16×200 مم | M16×40 مم | NL16sp | 80×80×12 مم |
| المادة | فولاذ مقاوم للصدأ 316L | فولاذ مقاوم للصدأ 316L + إيبوكسي | فولاذ مقاوم للصدأ 316L | فولاذ مقاوم للصدأ 316L | مطاط FFKM بيرفلوروإيلاستومر |
| الدرجة | مصقول كهربائيًا | A4-80 | A4-80 | مصقول كهربائيًا | مقاومة حرارية -40~250 درجة مئوية |
| التشطيب | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 | مجلفن بالغمس الساخن ≥55 ميكرومتر وفقًا لـ ISO 1461 |
| التآكل | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) | C3 (ISO 12944-2) |
| درجة الحرارة | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية | -20 درجة مئوية إلى +80 درجة مئوية |
| الوزن | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة | ~0.5 كجم/قطعة |
| MOQ | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة | 100 قطعة |
| التغليف | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون | ورق VCI + كرتون |
| المعيار | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 | ISO 898-1, GB/T 3098.1 |
| الاستخدام | تركيب العاكس في بيئة C5-M | تثبيت الأساسات في المناطق الساحلية/البحرية | توصيل العاكس بالحامل | أعلى مستوى لمقاومة الارتخاء للبيئات البحرية | البيئات القاسية على المنصات البحرية |
التركيب والصيانة
خطوات التركيب
- أزل الشحوم باستخدام مذيب MEK. تحقق من خشونة السطح Ra <1.6 ميكرون.
- ضع مركبًا مضادًا للتآكل من الدرجة البحرية بمدى حرارة -50 إلى 200 درجة مئوية. استخدم حلقات مغلفة بـ PTFE.
- تحقق من المحاذاة ضمن 0.3 مم. اربط باستخدام شداد هيدروليكي. تحقق PMI من عينة 10%. وثق للتدقيق الامتثالي.
- اختبر NDT لعينة 10% باستخدام اختبار الاختراق الصبغي. استبدل أي جزء يظهر عليه علامات تشقق.
- ضع مادة مانعة للتسرب الواقية وفقًا للمواصفات. ثبت أجهزة مراقبة الحالة الدائمة.
الأخطاء الشائعة
| ✕ خطأ | النتيجة | ✓ صحيح |
|---|---|---|
| استخدام درجة غير صحيحة من البراغي لظروف الخدمة | يفشل البرغي تحت حمل التصميم. تنفصل الوصلة تحت ظروف التشغيل خلال السنة الأولى. | تحقق من درجة البرغي وفقًا للمواصفات. استخدم مفتاح عزم معاير ±3%. وثق جميع القيم. |
| تخطي تحضير السطح قبل تركيب البراغي | يؤدي تلوث السطح إلى منع الجلوس الصحيح للوصلة. يبدأ التآكل خلال 6-12 شهرًا. | نظف جميع الأسطح بالمذيب المحدد. تحقق من النظافة قبل التجميع. |
الصيانة
افحص كل 250 ساعة تشغيل أو 6 أشهر (أيهما أولاً). أعد ربط أي برغي يقل عن 80% من عزم الربط المحدد. استبدل البراغي التي يتجاوز التآكل فيها 5% من مساحة السطح أو عمق التنقر >0.3 مم. كل 3 سنوات: تفكيك كامل وفحص عينة 20%. كل 5 سنوات: استبدل جميع البراغي الحرجة بغض النظر عن حالتها. وثق جميع النتائج في نظام CMMS مع التاريخ ومعرف المفتش والإجراءات التصحيحية. الحد الأقصى المسموح لفقدان الشد: 15%.
المعايير المرجعية
المعايير المرجعية والمراجع الموثوقة
معيار تصميم الهياكل الفولاذية
أساس الحساب التصميمي لقدرة تحمل الحامل واستقراره.
براغي ذات رأس سداسي - درجات المنتج A و Bمعيار الأبعاد والخصائص الميكانيكية لبراغي الرأس السداسي للأغراض العامة.
صواميل سداسية من نوع عزم الربط الثابت (مع إدخال غير معدني)متطلبات الأداء لصواميل النايلون ذاتية القفل.
مجموعات الوصلات الهيكلية عالية القوة للتحميل المسبقالمعيار الأوروبي لحلقات الإسفين المستخدمة مع البراغي عالية القوة لمنع الارتخاء.
الحماية من الصواعق - الجزء 3: الأضرار المادية للمنشآت والمخاطر على الحياةالمعيار المرجعي لتصميم التأريض للحماية من الصواعق لأقواس العاكس.
سلامة محولات الطاقة المستخدمة في أنظمة الطاقة الكهروضوئيةقدرات المورد
الجودة والتسليم والتخصيص
مراقبة الجودة
- ✓شهادات المواد MTC مع كل دفعة
- ✓فحص عينات الصلابة ورذاذ الملح ومعامل الاحتكاك للأجزاء الحرجة
- ✓فحص 100% أو أخذ عينات وفق AQL قبل الشحن
التسليم
- ✓الأجزاء القياسية حسب الطلب: 7-15 يومًا
- ✓الأجزاء المخصصة: 25-45 يومًا
- ✓دعم FOB/CIF/DDP
التخصيص
- ✓مراجعة الرسومات ومطابقة المواد
- ✓أحجام ورؤوس وأسنان لولبية غير قياسية
- ✓دعم النماذج الأولية بكميات صغيرة
الشهادات والمستندات
- ✓شهادات المواد (MTC)
- ✓تقارير التحليل الطيفي
- ✓تقارير اختبار رذاذ الملح (عند الطلب)
الحد الأدنى للطلب: لا يوجد حد أدنى للطلب للأجزاء القياسية؛ تُقيَّم الأجزاء المخصصة حسب تعقيد العملية
الأسئلة الشائعة
الأسئلة الشائعة
قراءات ذات صلة
تابع القراءة والخطوة التالية
ما وراء المواصفات الفنية
العثور على المصنع المناسب، وضبط الجودة، والتسليم في الموعد — هذا هو التحدي الحقيقي. نغطي المستلزمات المعدنية والمطاط والبلاستيك والألياف الصناعية — أربع فئات، فريق واحد من البداية إلى النهاية.
عرض القدرات →
